Тема 10 ОБЪЁМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ МНОГОЭТАЖНЫХ ЖИЛЫХ ДОМОВ

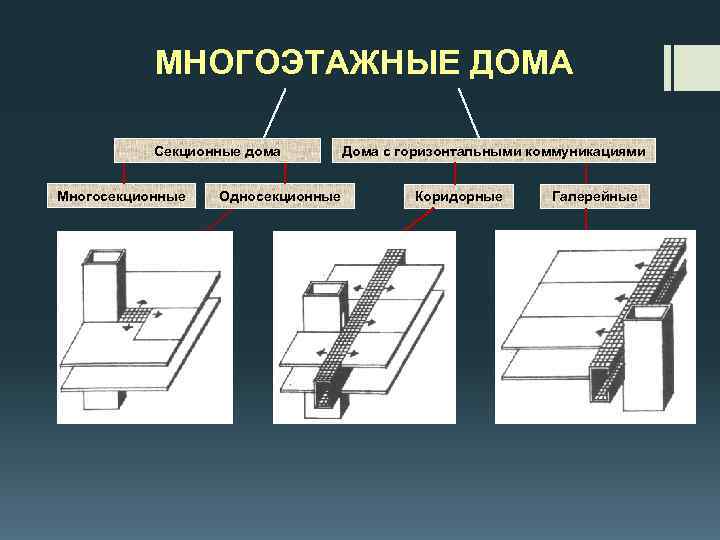

МНОГОЭТАЖНЫЕ ДОМА Секционные дома Многосекционные Односекционные Дома с горизонтальными коммуникациями Коридорные Галерейные

Секционные дома § Состоят из одной или нескольких жилых секций. § Секция – это группа квартир, выходящих на одну лестничную клетку.

Секционные дома Секции Многосекционные Двухквартирные - свободная ориентация по странам света Трехквартирные - частично ограниченная ориентация по странам света Четырёхквартирные – ограниченная ориентация по странам света

Секционные дома Многосекционные Типы секций по размещению в здании Рядовые Угловые Торцевые Поворотные

Секционные дома Односекционные Дома повышенной этажности (башенные) Оптимальные условия инсоляции и проветривания Свободная ориентация по странам света Играют роль акцента в застройке

Дома с горизонтальными коммуникациями Коридорные Выход из квартир в общий коридор, ведущий к лестничным клеткам Галерейные Южные районы Выход из квартир в открытую галерею Применяются для малосемейных и одиночек.

Лестнично-лифтовые узлы многоэтажных домов Основные лестницы План лестничной клетки Размещаются в лестничных клетках Лестничная клетка Помещение для размещения лестницы, образованное огнестойкими стенами. Чердачное перекрытие Выход на чердак покрытие Чердачное перекрытие Стремянка Вариант плана покрытие Вариант входа

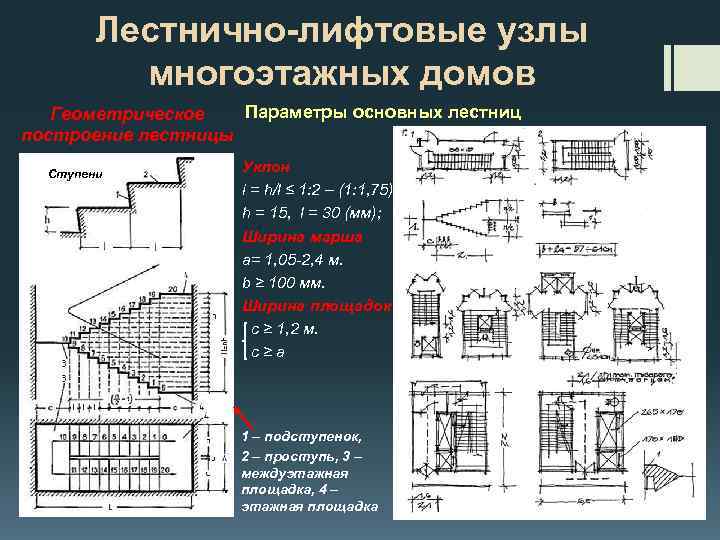

Лестнично-лифтовые узлы многоэтажных домов Параметры основных лестниц Геометрическое построение лестницы Ступени Уклон i = h/l ≤ 1: 2 – (1: 1, 75) h = 15, l = 30 (мм); Ширина марша a= 1, 05 2, 4 м. b ≥ 100 мм. Ширина площадок c ≥ 1, 2 м. c≥a 1 – подступенок, 2 – проступь, 3 – междуэтажная площадка, 4 – этажная площадка

Лестнично-лифтовые узлы многоэтажных домов

Лестнично-лифтовые узлы многоэтажных домов Разрез План

Лестнично-лифтовые узлы многоэтажных домов

Лестнично-лифтовые узлы многоэтажных домов Планы первых этажей лестничной клетки Для безлифтового дома

Лестнично-лифтовые узлы многоэтажных домов Верхний этаж лестничной клетки План Разрезы

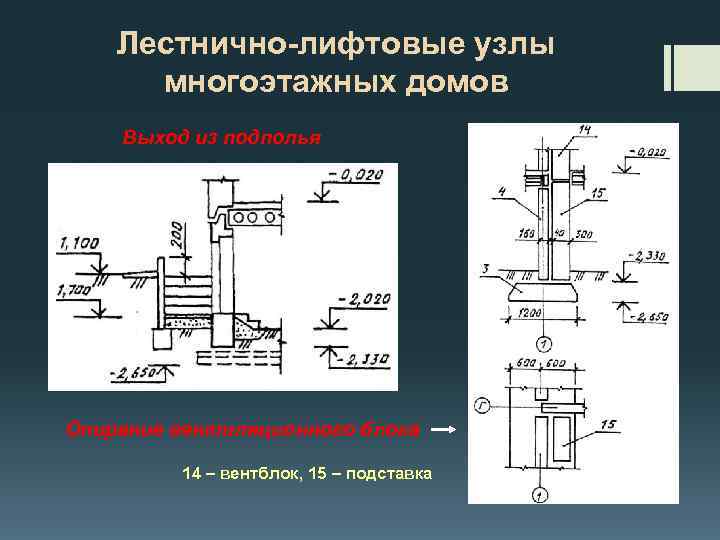

Лестнично-лифтовые узлы многоэтажных домов Выход из подполья Опирание вентиляционного блока 14 – вентблок, 15 – подставка

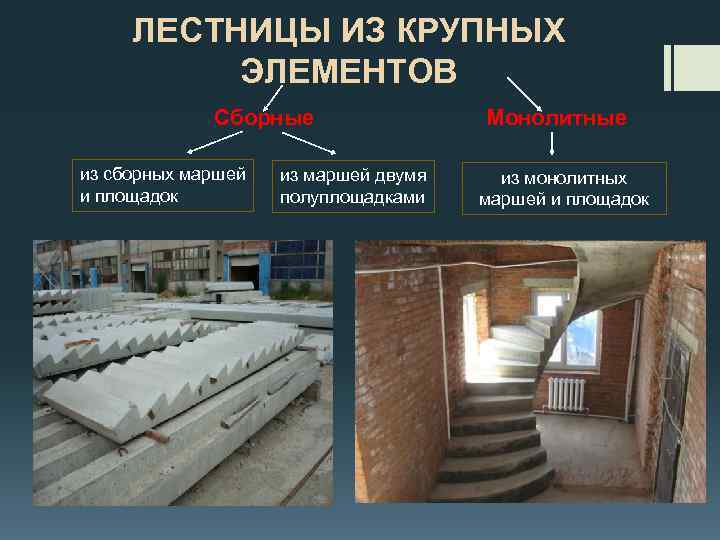

ЛЕСТНИЦЫ ИЗ КРУПНЫХ ЭЛЕМЕНТОВ Сборные из сборных маршей и площадок из маршей двумя полуплощадками Монолитные из монолитных маршей и площадок

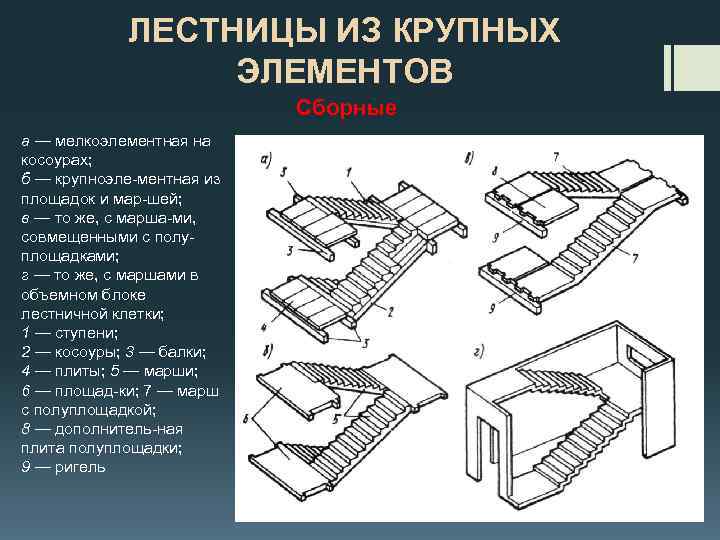

ЛЕСТНИЦЫ ИЗ КРУПНЫХ ЭЛЕМЕНТОВ Сборные а — мелкоэлементная на косоурах; б — крупноэле ментная из площадок и мар шей; в — то же, с марша ми, совмещенными с полу площадками; г — то же, с маршами в объемном блоке лестничной клетки; 1 — ступени; 2 — косоуры; 3 — балки; 4 — плиты; 5 — марши; 6 — площад ки; 7 — марш с полуплощадкой; 8 — дополнитель ная плита полуплощадки; 9 — ригель

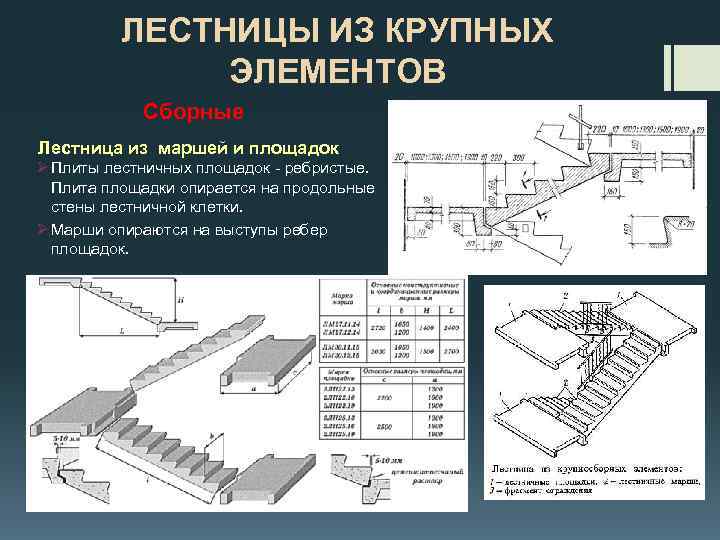

ЛЕСТНИЦЫ ИЗ КРУПНЫХ ЭЛЕМЕНТОВ Сборные Лестница из маршей и площадок Ø Плиты лестничных площадок ребристые. Плита площадки опирается на продольные стены лестничной клетки. Ø Марши опираются на выступы ребер площадок.

ЛЕСТНИЦЫ ИЗ КРУПНЫХ ЭЛЕМЕНТОВ Лестница из маршей с двумя полуплощадками Ø Имеет ступени складчатого очертания, что снижает массу конструкции Ø Элементы лестницы имеют продольные несущие ребра, концы которых заделывают в торцовые стены лестничной клетки Недостаток: гулкость при ходьбе Преимущества: монтажная единица укрупнена и количество их вдвое меньше; появляется возможность сплошного остекления лестницы с продольной стороны

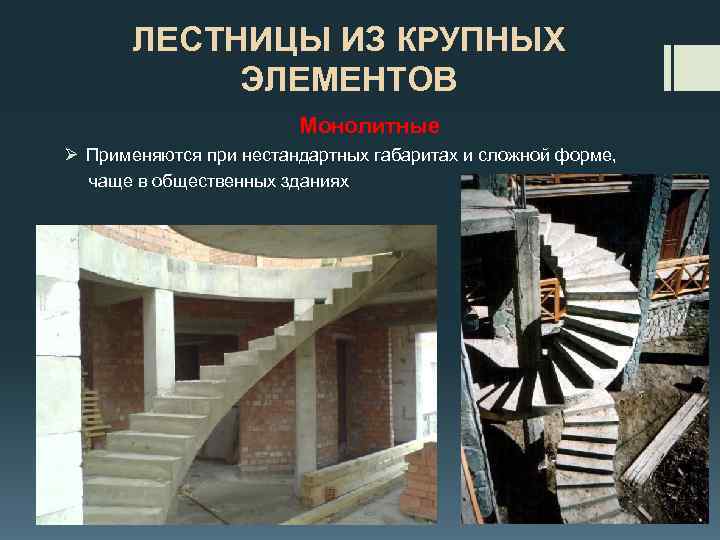

ЛЕСТНИЦЫ ИЗ КРУПНЫХ ЭЛЕМЕНТОВ Монолитные Ø Применяются при нестандартных габаритах и сложной форме, чаще в общественных зданиях

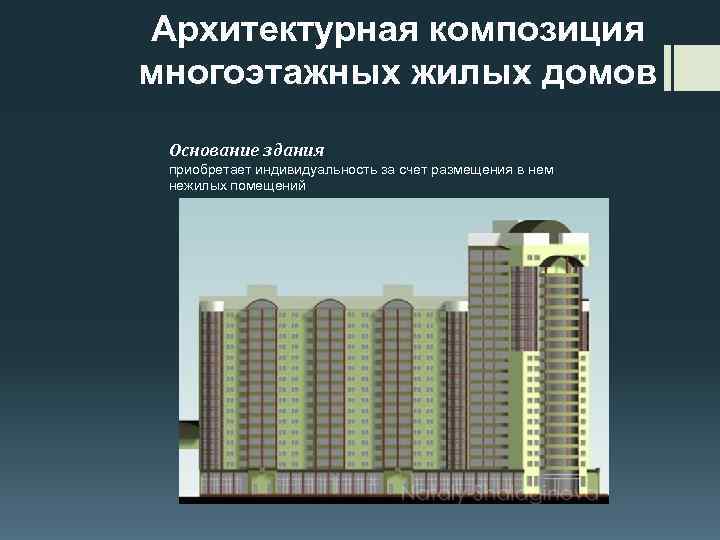

Архитектурная композиция многоэтажных жилых домов Основание здания приобретает индивидуальность за счет размещения в нем нежилых помещений

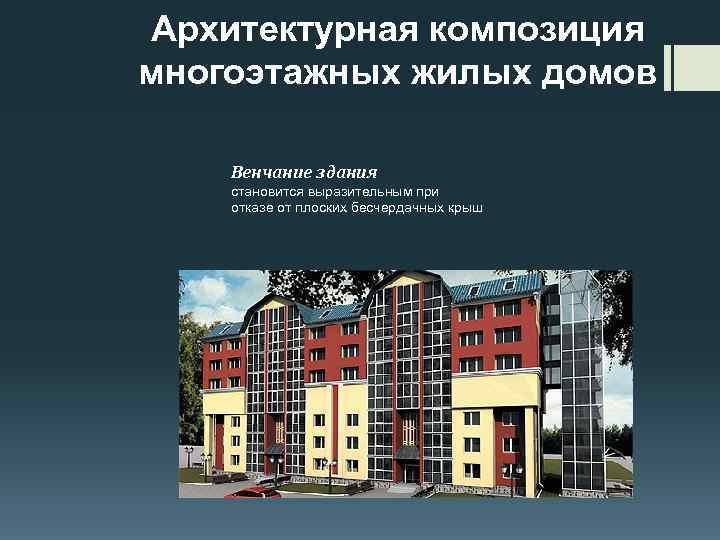

Архитектурная композиция многоэтажных жилых домов Венчание здания становится выразительным при отказе от плоских бесчердачных крыш

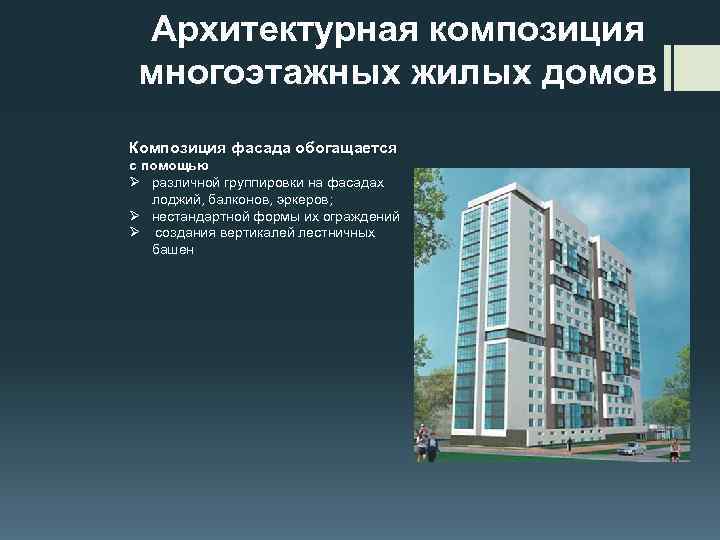

Архитектурная композиция многоэтажных жилых домов Композиция фасада обогащается с помощью Ø различной группировки на фасадах лоджий, балконов, эркеров; Ø нестандартной формы их ограждений Ø создания вертикалей лестничных башен

Архитектурная композиция многоэтажных жилых домов Силуэт застройки обогащается с помощью Ø скатных крыш, Ø башен вертикального транспорта. Ø разной этажности частей дома

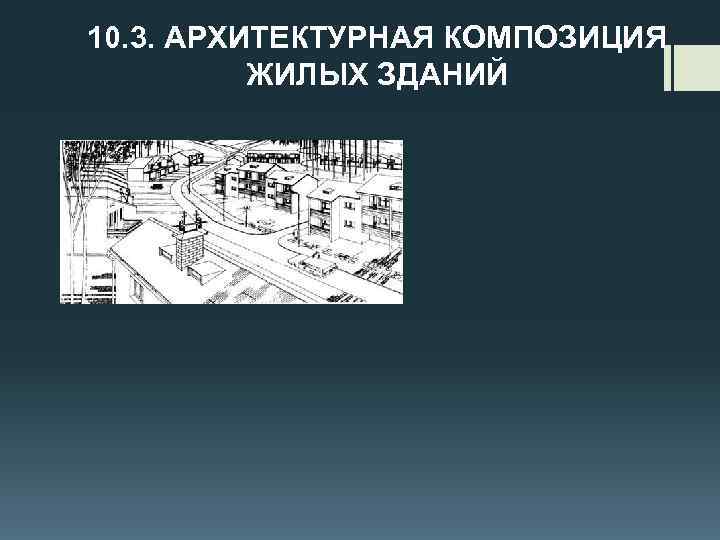

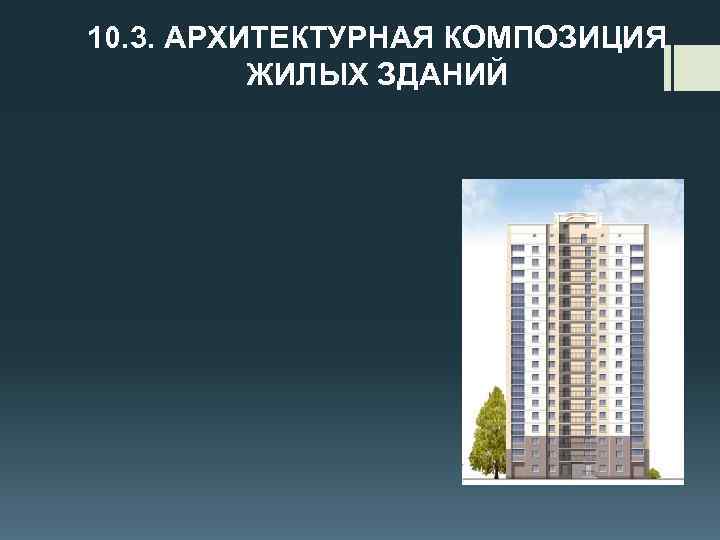

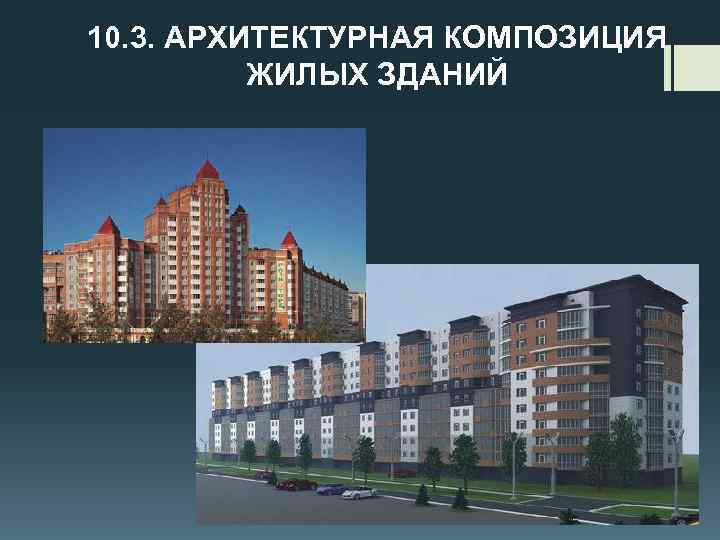

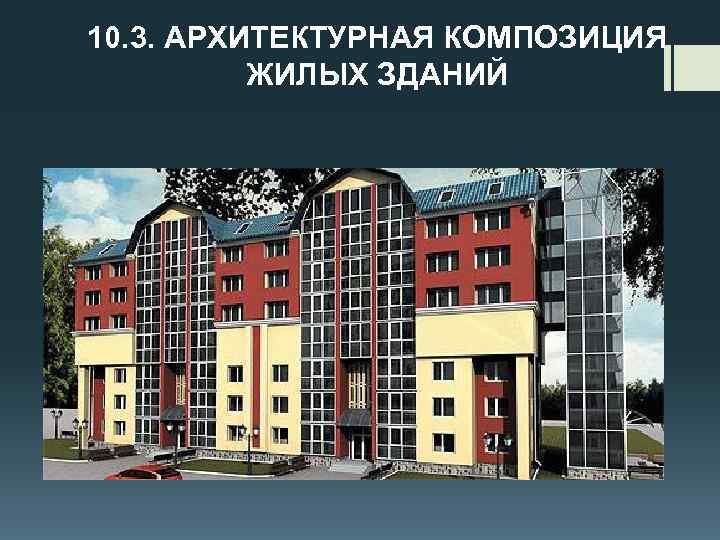

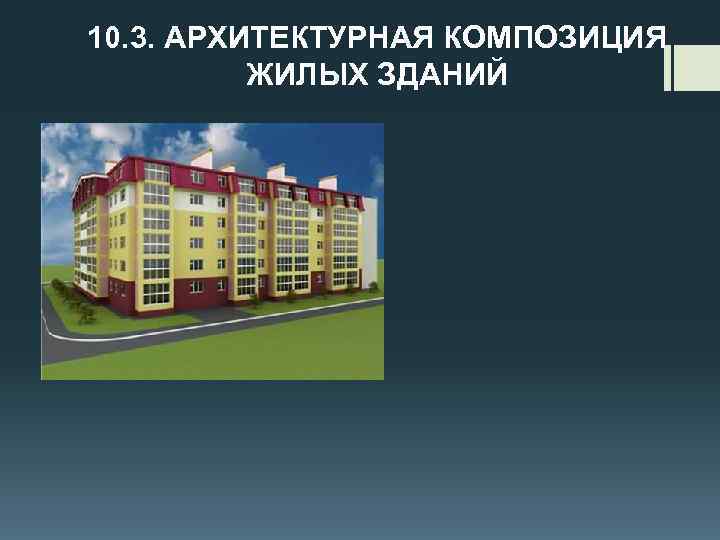

10. 3. АРХИТЕКТУРНАЯ КОМПОЗИЦИЯ ЖИЛЫХ ЗДАНИЙ

10. 4. АРХИТЕКТУРНО-ПЛАНИРОВОЧНАЯ ОРГАНИЗАЦИЯ ЖИЛОЙ ЗАСТРОЙКИ Микрорайон Границами микрорайона служат городские магистрали и природные границы. В пределах микрорайона следует размещать и учреждения первичного обслуживания. §Пространство микрорайона делится на группы жилых домов. Образованное зданиями пространство может быть открытым, полузамкнутым или замкнутым Жилой район Состоит из микрорайонов, объединяемых общественным центром с учреждениями обслуживания районного значения.

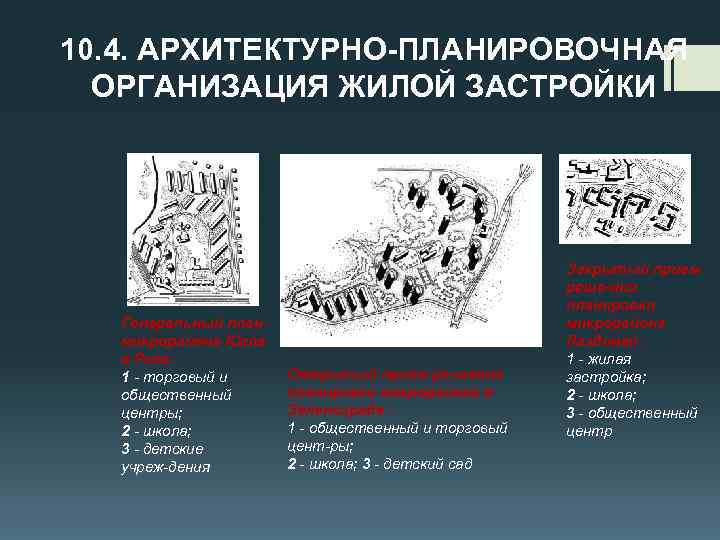

10. 4. АРХИТЕКТУРНО-ПЛАНИРОВОЧНАЯ ОРГАНИЗАЦИЯ ЖИЛОЙ ЗАСТРОЙКИ Генеральный план микрорайона Югла в Риге: 1 торговый и общественный центры; 2 школа; 3 детские учреж дения Открытый прием ре шения планировки микрорайона в Зеленограде : 1 общественный и торговый цент ры; 2 школа; 3 детский сад Закрытый прием реше ния планировки микрорайона Лаздинай : 1 жилая застройка; 2 школа; 3 общественный центр
