Тема 10. 1 «РЕЗЬБОВЫЕ СОЕДИНЕНИЯ» . I. Алгоритм построения болтового соединения. Дано: d =10 мм (диаметр стержня болта) а 1= 20 мм (Толщина 1 -ой детали) а 2= 30 мм (Толщина 2 -ой детали)

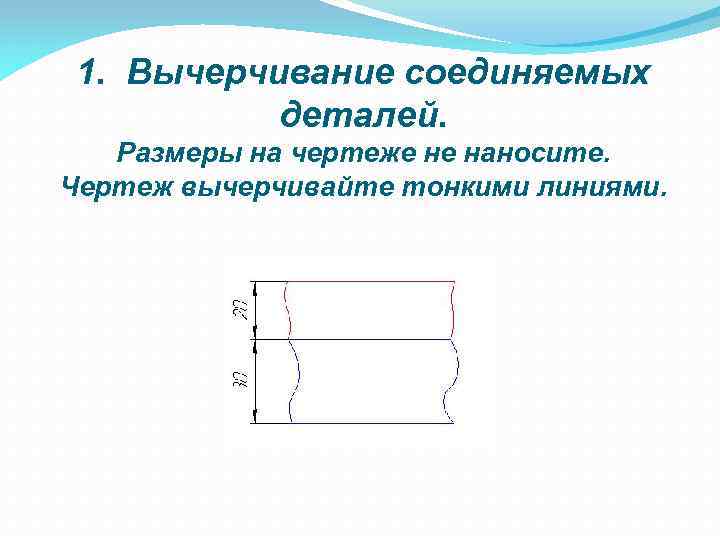

1. Вычерчивание соединяемых деталей. Размеры на чертеже не наносите. Чертеж вычерчивайте тонкими линиями.

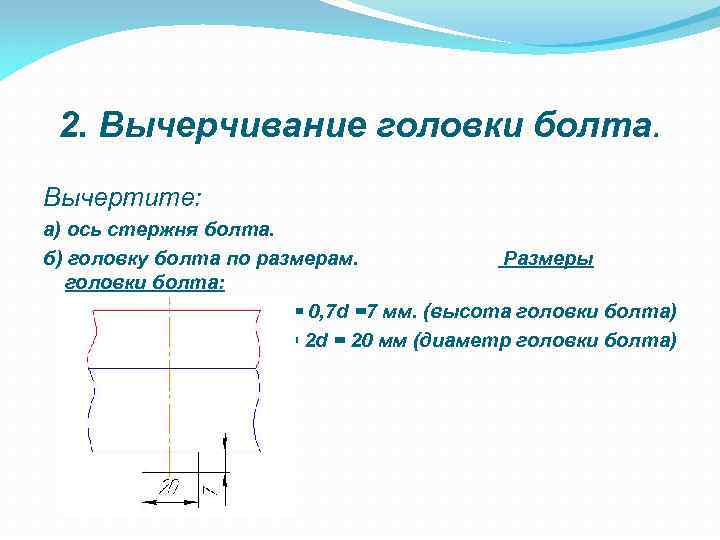

2. Вычерчивание головки болта. Вычертите: а) ось стержня болта. б) головку болта по размерам. Размеры головки болта: Н г. б. = 0, 7 d =7 мм. (высота головки болта) Dг. б. . = 2 d = 20 мм (диаметр головки болта)

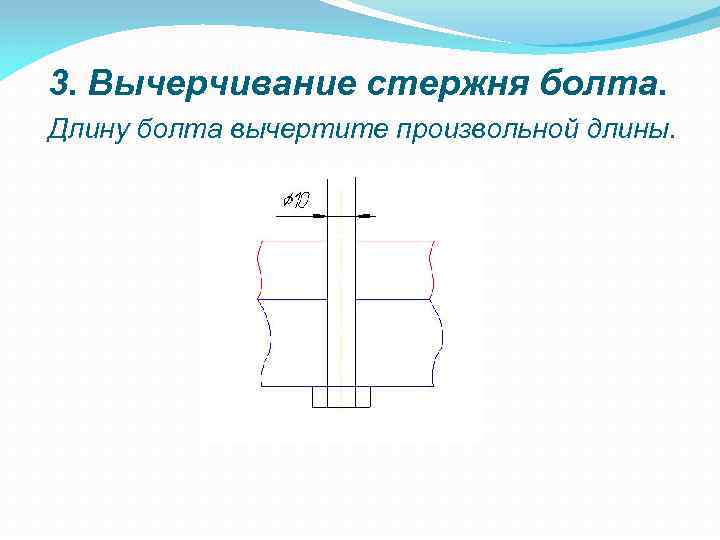

3. Вычерчивание стержня болта. Длину болта вычертите произвольной длины.

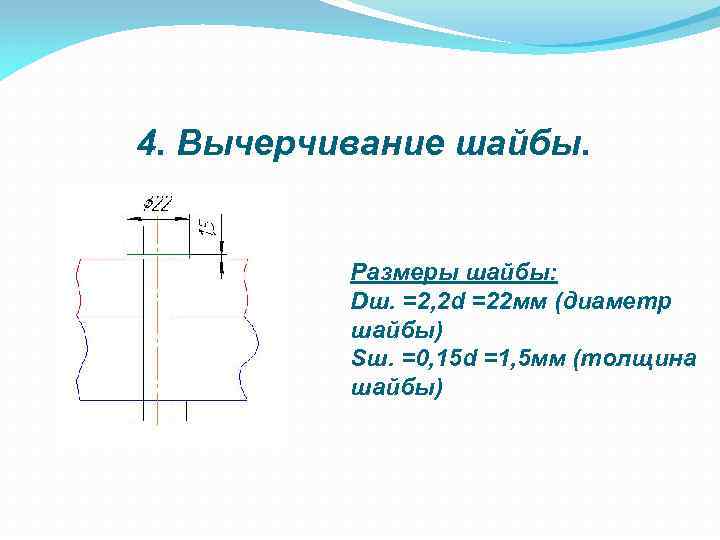

4. Вычерчивание шайбы. Размеры шайбы: Dш. =2, 2 d =22 мм (диаметр шайбы) Sш. =0, 15 d =1, 5 мм (толщина шайбы)
5. Вычерчивание гайки. Размеры гайки: Hг. = 0, 8 d = 8 мм (высота гайки) Dг. = 2 d = 20 мм (диаметр гайки)

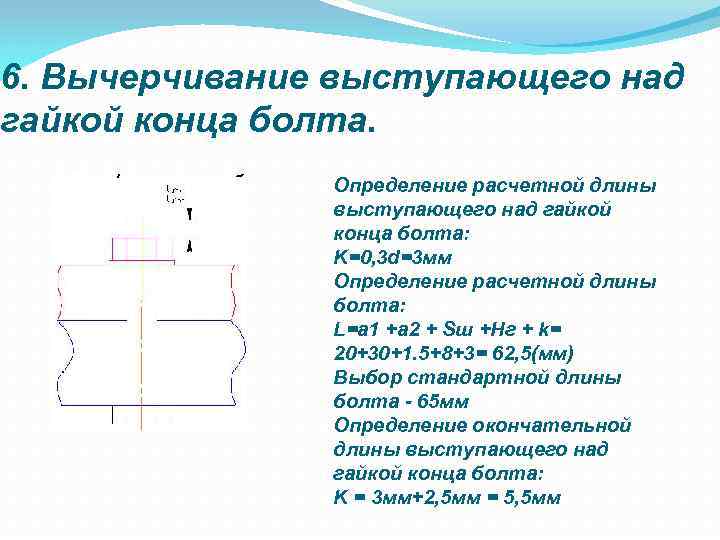

6. Вычерчивание выступающего над гайкой конца болта. Определение расчетной длины выступающего над гайкой конца болта: K=0, 3 d=3 мм Определение расчетной длины болта: L=a 1 +a 2 + Sш +Нг + k= 20+30+1. 5+8+3= 62, 5(мм) Выбор стандартной длины болта - 65 мм Определение окончательной длины выступающего над гайкой конца болта: K = 3 мм+2, 5 мм = 5, 5 мм

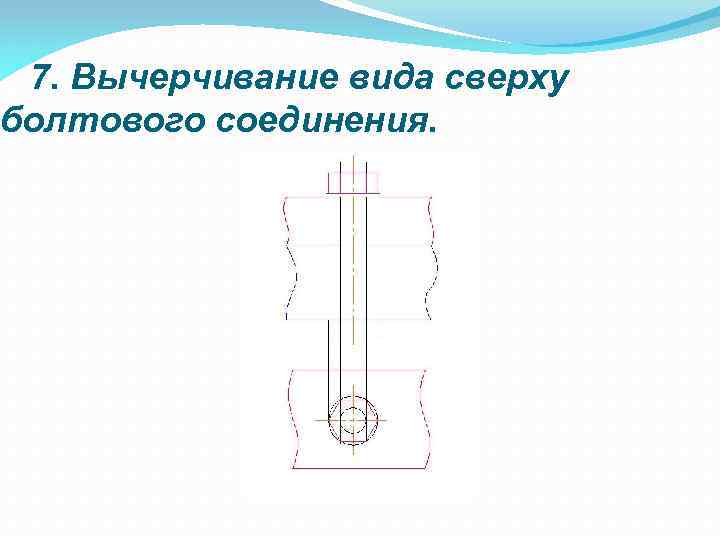

7. Вычерчивание вида сверху болтового соединения.

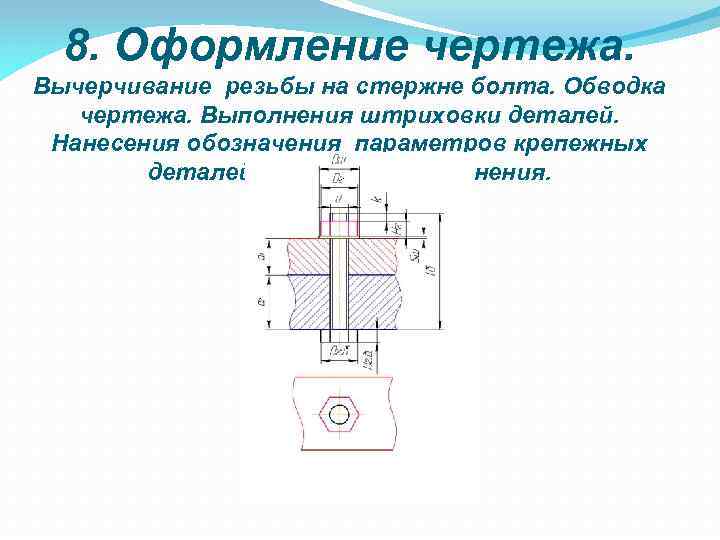

8. Оформление чертежа. Вычерчивание резьбы на стержне болта. Обводка чертежа. Выполнения штриховки деталей. Нанесения обозначения параметров крепежных деталей болтового соединения.

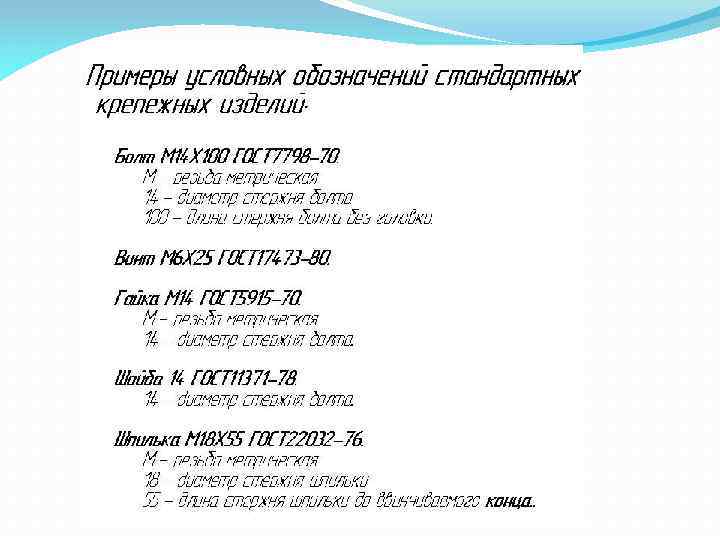

II. Соединение шпилькой выполните самостоятельно по следующим размерам: Дано: d=10 мм ( диаметр стержня шпильки) а 1= 20 мм (толщина 1 -ой детали) а 2= 50 мм (толщина 2 -ой детали) l 1 - длина ввинчиваемого конца шпильки l 1= d – для стальных деталей l 1 =1, 25 d – для деталей из чугуна l 1 -= 2, 5 d –для деталей из полимерных материалов
