ТЕМА № 1 ЗАНЯТИЕ 1 ОБЩИЕ СВЕДЕНИЯ О ЗЕНИТНЫХ РАКЕТНЫХ КОМПЛЕКСАХ

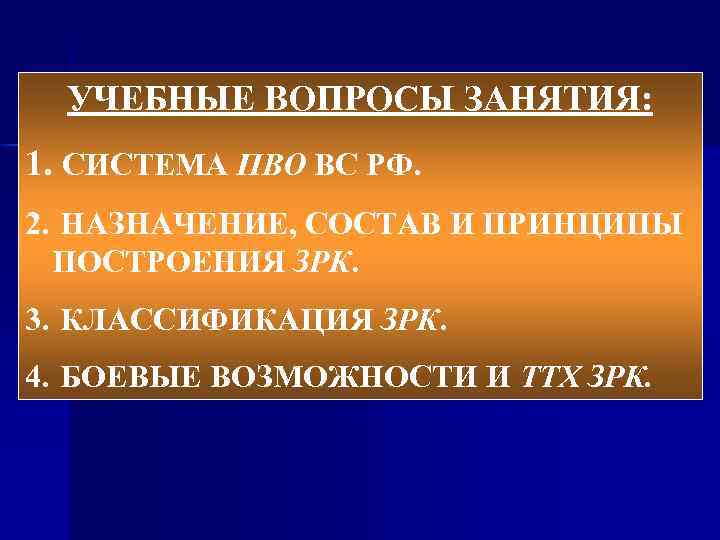

УЧЕБНЫЕ ВОПРОСЫ ЗАНЯТИЯ: 1. СИСТЕМА ПВО ВС РФ. 2. НАЗНАЧЕНИЕ, СОСТАВ И ПРИНЦИПЫ ПОСТРОЕНИЯ ЗРК. 3. КЛАССИФИКАЦИЯ ЗРК. 4. БОЕВЫЕ ВОЗМОЖНОСТИ И ТТХ ЗРК.
Вопрос 1 СИСТЕМА ПВО ВС РФ

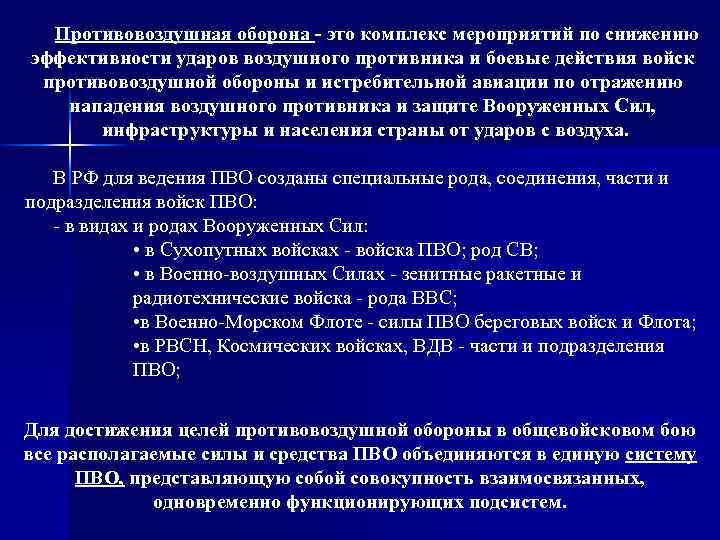

Противовоздушная оборона - это комплекс мероприятий по снижению эффективности ударов воздушного противника и боевые действия войск противовоздушной обороны и истребительной авиации по отражению нападения воздушного противника и защите Вооруженных Сил, инфраструктуры и населения страны от ударов с воздуха. В РФ для ведения ПВО созданы специальные рода, соединения, части и подразделения войск ПВО: - в видах и родах Вооруженных Сил: • в Сухопутных войсках - войска ПВО; род СВ; • в Военно-воздушных Силах - зенитные ракетные и радиотехнические войска - рода ВВС; • в Военно-Морском Флоте - силы ПВО береговых войск и Флота; • в РВСН, Космических войсках, ВДВ - части и подразделения ПВО; Для достижения целей противовоздушной обороны в общевойсковом бою все располагаемые силы и средства ПВО объединяются в единую систему ПВО, представляющую собой совокупность взаимосвязанных, одновременно функционирующих подсистем.
БОЙ ОБЩЕВОЙСКОВОЙ ДАЛЬНИЙ ОГНЕВОЙ ПРОТИВОВОЗДУШНЫЙ МОРСКОЙ Противовоздушная оборона войск является составной частью общевойскового боя, поэтому организуется общевойсковым командиром и имеет цель: - нанесение максимального ущерба СВН противника в воздухе; - сохранение боеспособности прикрываемых войск; - создание им условий для выполнения поставленных задач.

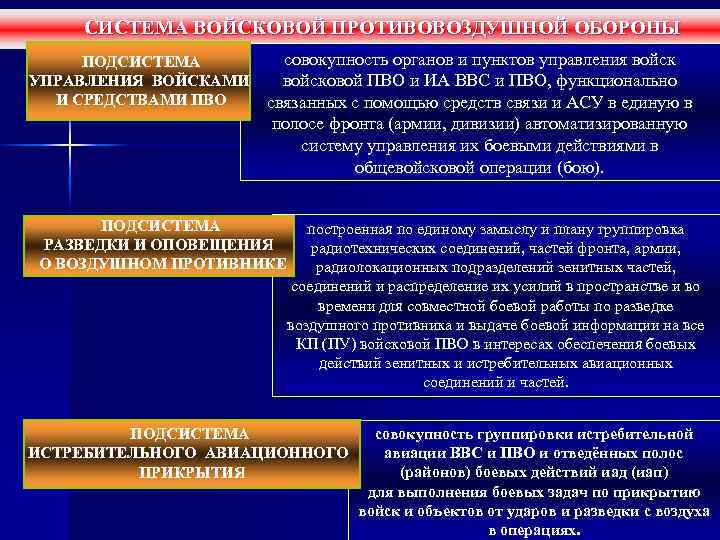

СИСТЕМА ВОЙСКОВОЙ ПРОТИВОВОЗДУШНОЙ ОБОРОНЫ ПОДСИСТЕМА УПРАВЛЕНИЯ ВОЙСКАМИ И СРЕДСТВАМИ ПВО совокупность органов и пунктов управления войсковой ПВО и ИА ВВС и ПВО, функционально связанных с помощью средств связи и АСУ в единую в полосе фронта (армии, дивизии) автоматизированную систему управления их боевыми действиями в общевойсковой операции (бою). ПОДСИСТЕМА РАЗВЕДКИ И ОПОВЕЩЕНИЯ О ВОЗДУШНОМ ПРОТИВНИКЕ построенная по единому замыслу и плану группировка радиотехнических соединений, частей фронта, армии, радиолокационных подразделений зенитных частей, соединений и распределение их усилий в пространстве и во времени для совместной боевой работы по разведке воздушного противника и выдаче боевой информации на все КП (ПУ) войсковой ПВО в интересах обеспечения боевых действий зенитных и истребительных авиационных соединений и частей. ПОДСИСТЕМА ИСТРЕБИТЕЛЬНОГО АВИАЦИОННОГО ПРИКРЫТИЯ совокупность группировки истребительной авиации ВВС и ПВО и отведённых полос (районов) боевых действий иад (иап) для выполнения боевых задач по прикрытию войск и объектов от ударов и разведки с воздуха в операциях.

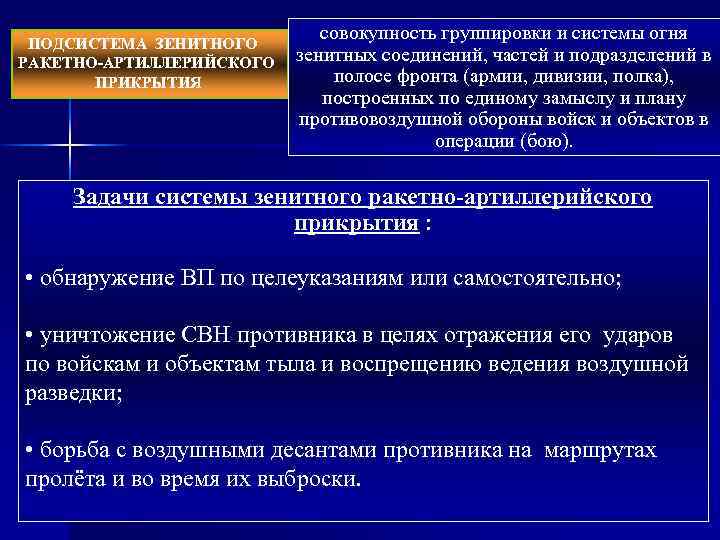

ПОДСИСТЕМА ЗЕНИТНОГО РАКЕТНО-АРТИЛЛЕРИЙСКОГО ПРИКРЫТИЯ совокупность группировки и системы огня зенитных соединений, частей и подразделений в полосе фронта (армии, дивизии, полка), построенных по единому замыслу и плану противовоздушной обороны войск и объектов в операции (бою). Задачи системы зенитного ракетно-артиллерийского прикрытия : • обнаружение ВП по целеуказаниям или самостоятельно; • уничтожение СВН противника в целях отражения его ударов по войскам и объектам тыла и воспрещению ведения воздушной разведки; • борьба с воздушными десантами противника на маршрутах пролёта и во время их выброски.
Вопрос 2 НАЗНАЧЕНИЕ, СОСТАВ И ПРИНЦИПЫ ПОСТРОЕНИЯ ЗРК

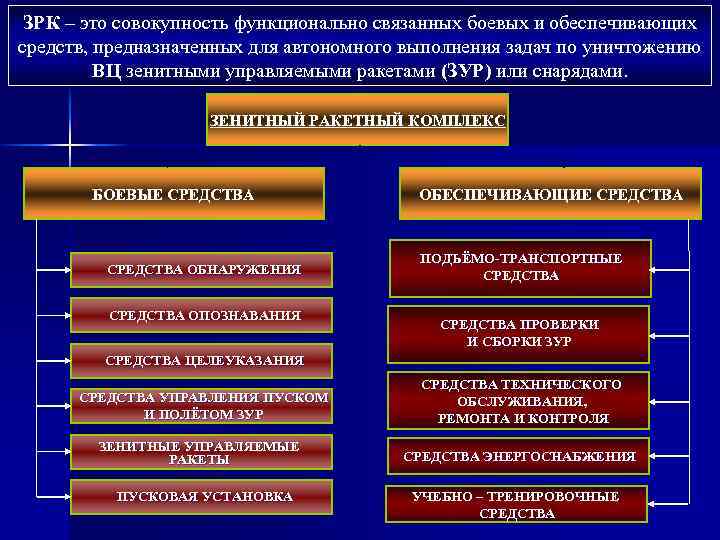

ЗРК – это совокупность функционально связанных боевых и обеспечивающих средств, предназначенных для автономного выполнения задач по уничтожению ВЦ зенитными управляемыми ракетами (ЗУР) или снарядами. ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС БОЕВЫЕ СРЕДСТВА ОБНАРУЖЕНИЯ СРЕДСТВА ОПОЗНАВАНИЯ ОБЕСПЕЧИВАЮЩИЕ СРЕДСТВА ПОДЪЁМО-ТРАНСПОРТНЫЕ СРЕДСТВА ПРОВЕРКИ И СБОРКИ ЗУР СРЕДСТВА ЦЕЛЕУКАЗАНИЯ СРЕДСТВА УПРАВЛЕНИЯ ПУСКОМ И ПОЛЁТОМ ЗУР ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ ПУСКОВАЯ УСТАНОВКА СРЕДСТВА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ, РЕМОНТА И КОНТРОЛЯ СРЕДСТВА ЭНЕРГОСНАБЖЕНИЯ УЧЕБНО – ТРЕНИРОВОЧНЫЕ СРЕДСТВА
Радиолокационные комплексы (станции) разведки – основной источник информации о воздушной обстановке. В ЗРК в качестве средств обнаружения летательного аппарата могут использоваться РЛС, оптические и пассивные пеленгаторы. РЛС П-37 РЛС П-18 РЛС 19 Ж 6 ПРВ-16 РЛС 9 С 19

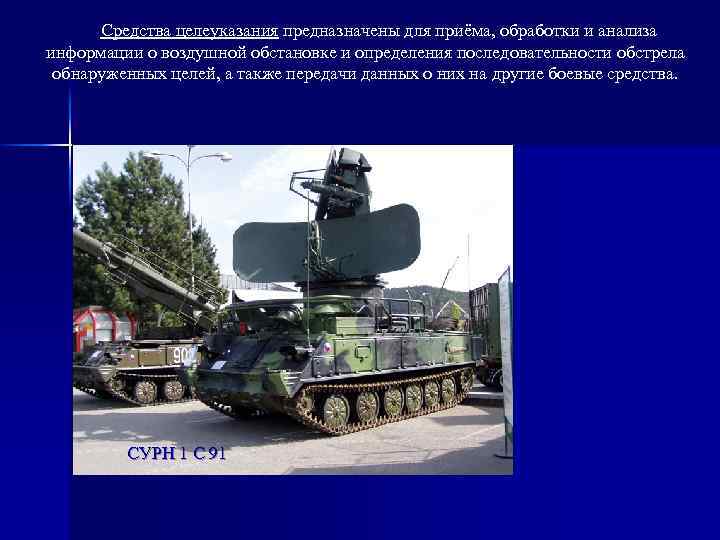

Средства целеуказания предназначены для приёма, обработки и анализа информации о воздушной обстановке и определения последовательности обстрела обнаруженных целей, а также передачи данных о них на другие боевые средства. СУРН 1 С 91
Под средствами управления полетом ЗУР понимается совокупность функционально связанных устройств, определяющих положение ракеты и цели и обеспечивающих выработку команд управления и наведения ракеты на цель в течение всего времени полета до точки встречи. Для наведения ракеты на цель используются следующие способы наведения: автономное, теленаведение (командное управление), самонаведение, комбинированное. Выбор того или иного способа наведения диктуется тактическим назначением комплекса, характером целей, требуемой дальностью действия и другими факторами. Средством управления ЗУР называется часть ЗРК, которая осуществляет своевременный пуск ЗУР в необходимом направлении и наведение её на цель с требуемой точностью. Наиболее полная схема построения средств управления ЗУР современных ЗРК включает средства управления пуском и средства наведения ЗУР. Средства управления пуском ЗУР служат для выработки команд управления пусковой установкой (ПУ) комплекса и для управления ею. Она включает средства выработки команд управления ПУ с ЗУР, приводы ПУ и пусковую (стартовую) автоматику. Средства наведения ЗУР служат для непрерывного определения взаимного положения летящих ЗУР и цели, выработки и реализации с требуемой точностью команд наведения ракеты на цель.

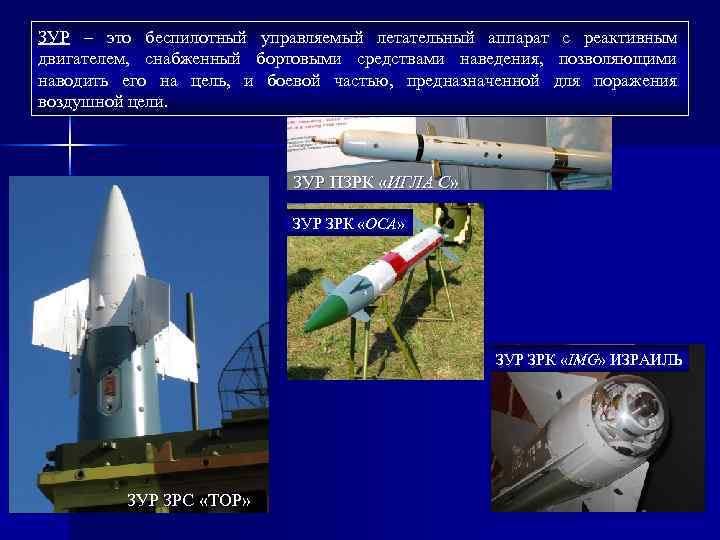

ЗУР – это беспилотный управляемый летательный аппарат с реактивным двигателем, снабженный бортовыми средствами наведения, позволяющими наводить его на цель, и боевой частью, предназначенной для поражения воздушной цели. ЗУР ПЗРК «ИГЛА С» ЗУР ЗРК «ОСА» ЗУР ЗРК «IMG» ИЗРАИЛЬ ЗУР ЗРС «ТОР»

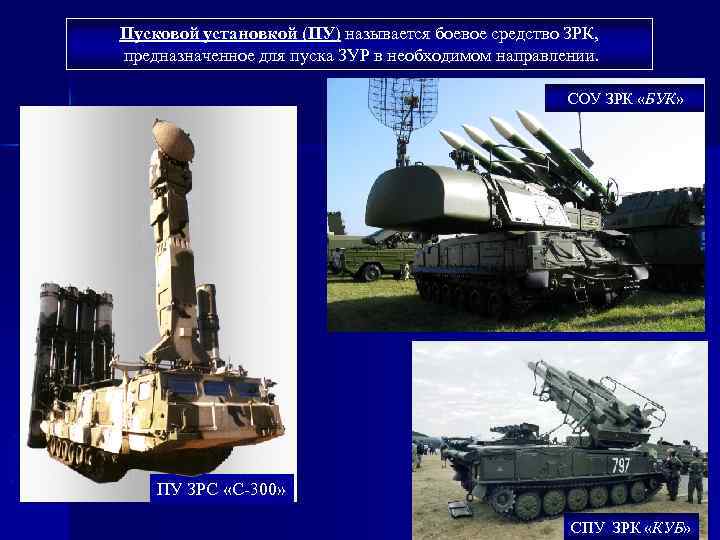

Пусковой установкой (ПУ) называется боевое средство ЗРК, предназначенное для пуска ЗУР в необходимом направлении. СОУ ЗРК «БУК» ПУ ЗРС «С-300» СПУ ЗРК «КУБ»

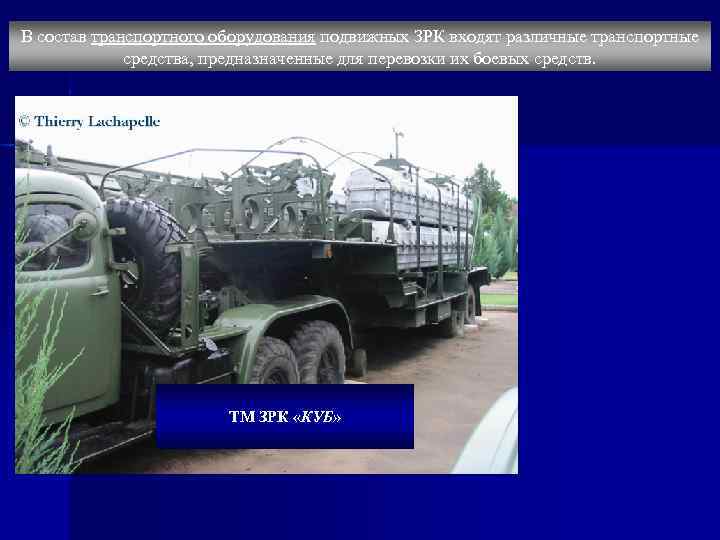

В состав транспортного оборудования подвижных ЗРК входят различные транспортные средства, предназначенные для перевозки их боевых средств. ТМ ЗРК «КУБ»

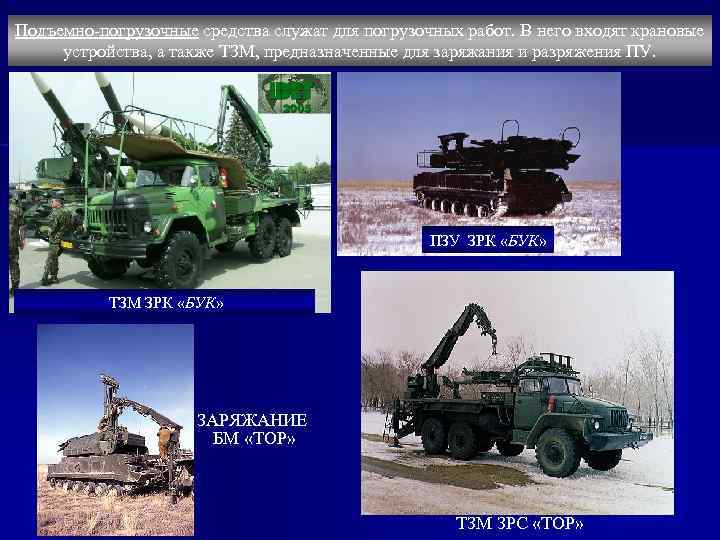

Подъемно-погрузочные средства служат для погрузочных работ. В него входят крановые устройства, а также ТЗМ, предназначенные для заряжания и разряжения ПУ. ПЗУ ЗРК «БУК» ТЗМ ЗРК «БУК» ЗАРЯЖАНИЕ БМ «ТОР» ТЗМ ЗРС «ТОР»

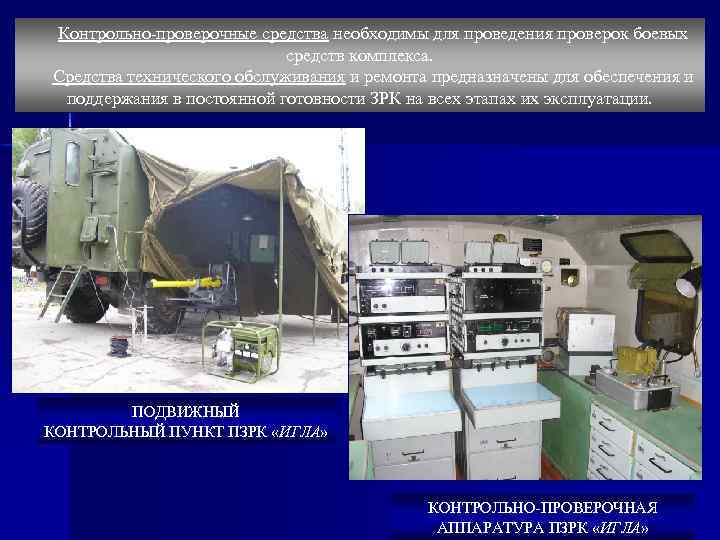

Контрольно-проверочные средства необходимы для проведения проверок боевых средств комплекса. Средства технического обслуживания и ремонта предназначены для обеспечения и поддержания в постоянной готовности ЗРК на всех этапах их эксплуатации. ПОДВИЖНЫЙ КОНТРОЛЬНЫЙ ПУНКТ ПЗРК «ИГЛА» КОНТРОЛЬНО-ПРОВЕРОЧНАЯ АППАРАТУРА ПЗРК «ИГЛА»

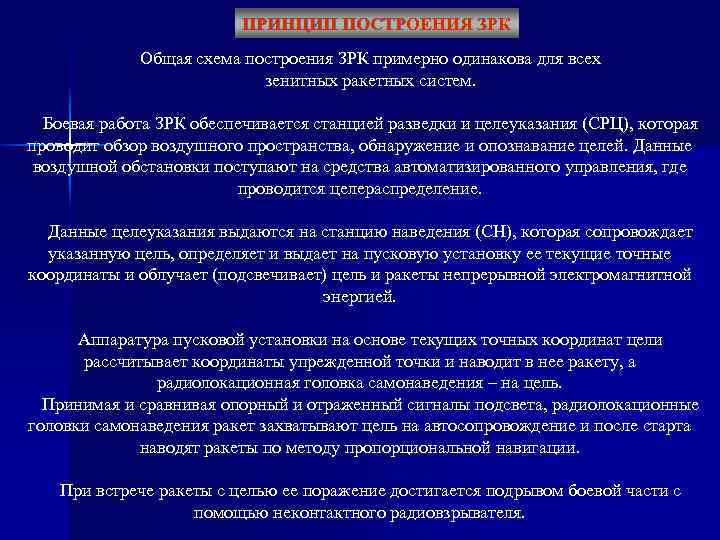

ПРИНЦИП ПОСТРОЕНИЯ ЗРК Общая схема построения ЗРК примерно одинакова для всех зенитных ракетных систем. Боевая работа ЗРК обеспечивается станцией разведки и целеуказания (СРЦ), которая проводит обзор воздушного пространства, обнаружение и опознавание целей. Данные воздушной обстановки поступают на средства автоматизированного управления, где проводится целераспределение. Данные целеуказания выдаются на станцию наведения (СН), которая сопровождает указанную цель, определяет и выдает на пусковую установку ее текущие точные координаты и облучает (подсвечивает) цель и ракеты непрерывной электромагнитной энергией. Аппаратура пусковой установки на основе текущих точных координат цели рассчитывает координаты упрежденной точки и наводит в нее ракету, а радиолокационная головка самонаведения – на цель. Принимая и сравнивая опорный и отраженный сигналы подсвета, радиолокационные головки самонаведения ракет захватывают цель на автосопровождение и после старта наводят ракеты по методу пропорциональной навигации. При встрече ракеты с целью ее поражение достигается подрывом боевой части с помощью неконтактного радиовзрывателя.
Вопрос 3 КЛАССИФИКАЦИЯ ЗРК

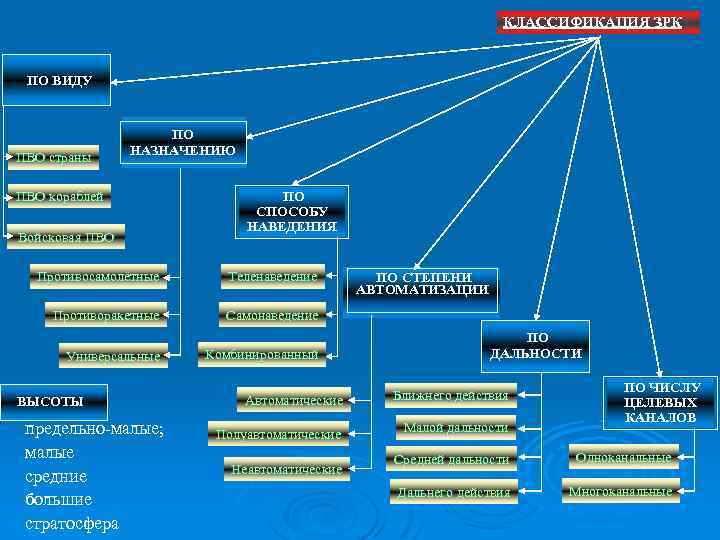

КЛАССИФИКАЦИЯ ЗРК : ПО ВИДУ ПВО страны ПО НАЗНАЧЕНИЮ ПВО кораблей Войсковая ПВО ПО СПОСОБУ НАВЕДЕНИЯ Противосамолётные Теленаведение Противоракетные Самонаведение Универсальные ВЫСОТЫ предельно-малые; малые средние большие стратосфера Комбинированный ПО СТЕПЕНИ АВТОМАТИЗАЦИИ ПО ДАЛЬНОСТИ Автоматические Ближнего действия Полуавтоматические Малой дальности Неавтоматические ПО ЧИСЛУ ЦЕЛЕВЫХ КАНАЛОВ Средней дальности Одноканальные Дальнего действия Многоканальные
Вопрос 4 Боевые возможности и ТТХ ЗРК
Боевой задачей любого ЗРК является прикрытие войск и оборона объектов от ударов воздушного противника, а также воспрещение его пролетов через зону огня. Эту задачу подразделение выполняет самостоятельно или в составе группировки. Основным способом выполнения поставленной задачи является уничтожение воздушного противника, что достигается своевременной подготовкой данных для стрельбы и обстрелом цели. Способность выполнять боевую задачу в любых условиях обстановки оценивается боевыми возможностями ЗРК, представляющими собой совокупность количественных и качественных показателей, характеризующих способность по выполнению определенных боевых задач в установленные сроки и конкретных условиях обстановки. При прикрытии войск в качестве основных слагаемых боевых возможностей принимаются разведывательные, огневые и маневренные возможности. Разведывательные возможности – способность средств разведки подразделения к обнаружению воздушного противника с заданной вероятностью, опознаванию, одновременному сопровождению и выдачи информации о нем. Огневые возможности – способность зенитного ракетного подразделения уничтожать воздушного противника в различных условиях обстановки. Маневренные возможности – способность подразделения к переходу в боевой и походный порядки, передвижению до начала и в ходе боевых действий, а так же к ведению огня в движении или с коротких остановок.

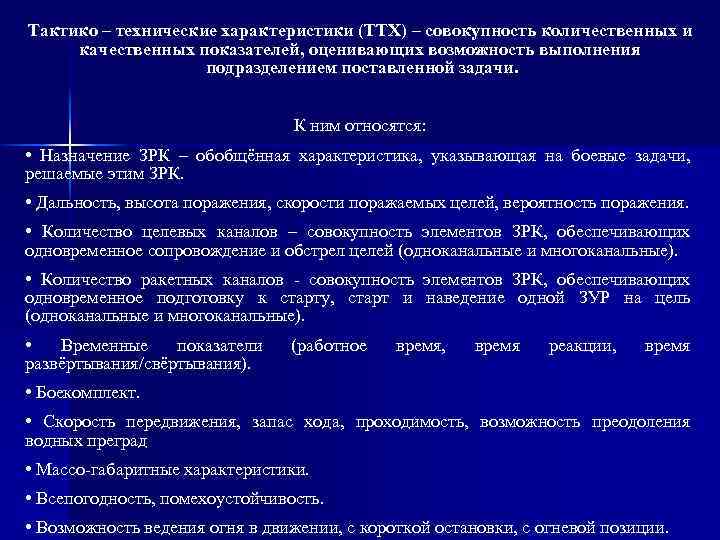

Тактико – технические характеристики (ТТХ) – совокупность количественных и качественных показателей, оценивающих возможность выполнения подразделением поставленной задачи. К ним относятся: • Назначение ЗРК – обобщённая характеристика, указывающая на боевые задачи, решаемые этим ЗРК. • Дальность, высота поражения, скорости поражаемых целей, вероятность поражения. • Количество целевых каналов – совокупность элементов ЗРК, обеспечивающих одновременное сопровождение и обстрел целей (одноканальные и многоканальные). • Количество ракетных каналов - совокупность элементов ЗРК, обеспечивающих одновременное подготовку к старту, старт и наведение одной ЗУР на цель (одноканальные и многоканальные). • Временные показатели развёртывания/свёртывания). (работное время, время реакции, время • Боекомплект. • Скорость передвижения, запас хода, проходимость, возможность преодоления водных преград • Массо-габаритные характеристики. • Всепогодность, помехоустойчивость. • Возможность ведения огня в движении, с короткой остановки, с огневой позиции.

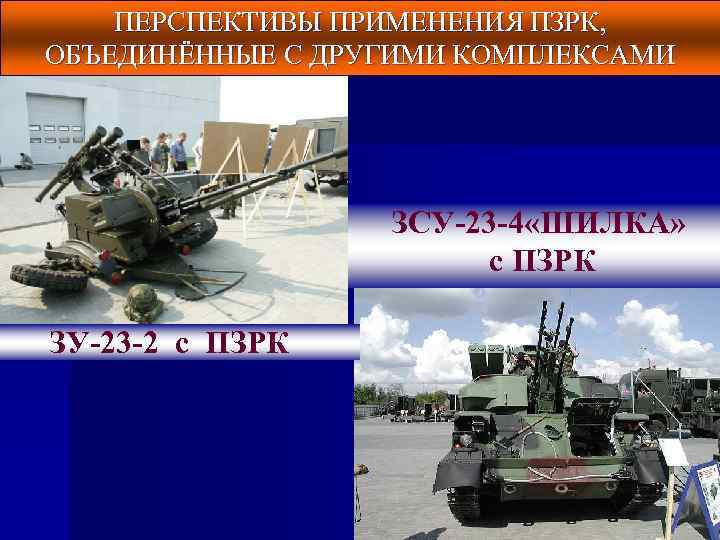

ПЕРСПЕКТИВЫ ПРИМЕНЕНИЯ ПЗРК, ОБЪЕДИНЁННЫЕ С ДРУГИМИ КОМПЛЕКСАМИ ЗСУ-23 -4 «ШИЛКА» с ПЗРК ЗУ-23 -2 с ПЗРК
