Тема 1. ВВЕДЕННЯ В ПРЕДМЕТ ТАКТИЧНА ПІДГОТОВКА. ЗБРОЙНІ


Тема 1. ВВЕДЕННЯ В ПРЕДМЕТ ТАКТИЧНА ПІДГОТОВКА. ЗБРОЙНІ СИЛИ УКРАЇНИ. Національний університет імені Тараса Шевченка Факультет військової підготовки Кандидат військових наук Доцент кафедри тактики та загальновійськової підготовки ЗАЙЦЕВ Дмитро Володимирович Лекція Заняття 3. Сухопутні війська Збройних Сил України

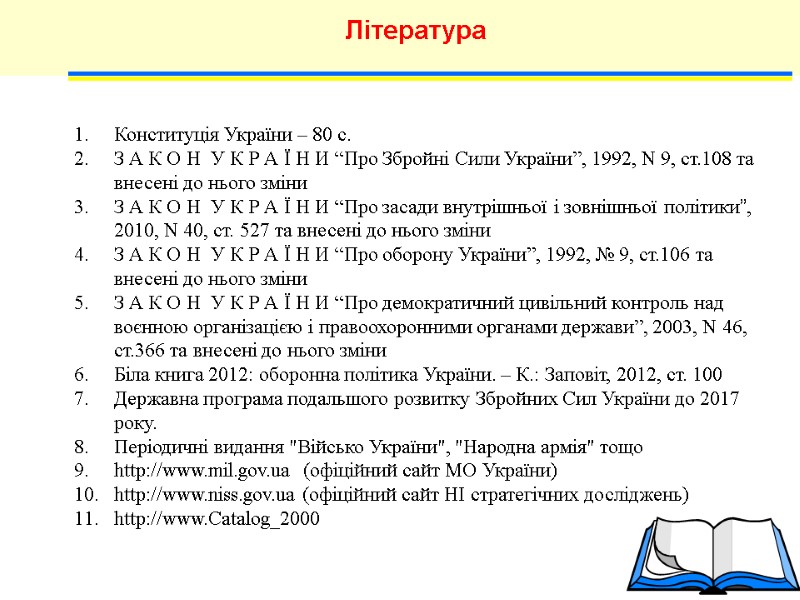

Література Конституція України – 80 с. З А К О Н У К Р А Ї Н И “Про Збройні Сили України”, 1992, N 9, ст.108 та внесені до нього зміни З А К О Н У К Р А Ї Н И “Про засади внутрішньої і зовнішньої політики”, 2010, N 40, ст. 527 та внесені до нього зміни З А К О Н У К Р А Ї Н И “Про оборону України”, 1992, № 9, ст.106 та внесені до нього зміни З А К О Н У К Р А Ї Н И “Про демократичний цивільний контроль над воєнною організацією і правоохоронними органами держави”, 2003, N 46, ст.366 та внесені до нього зміни Біла книга 2012: оборонна політика України. – К.: Заповіт, 2012, ст. 100 Державна програма подальшого розвитку Збройних Сил України до 2017 року. Періодичні видання "Військо України", "Народна армія" тощо http://www.mil.gov.ua (офіційний сайт МО України) http://www.niss.gov.ua (офіційний сайт НІ стратегічних досліджень) http://www.Catalog_2000

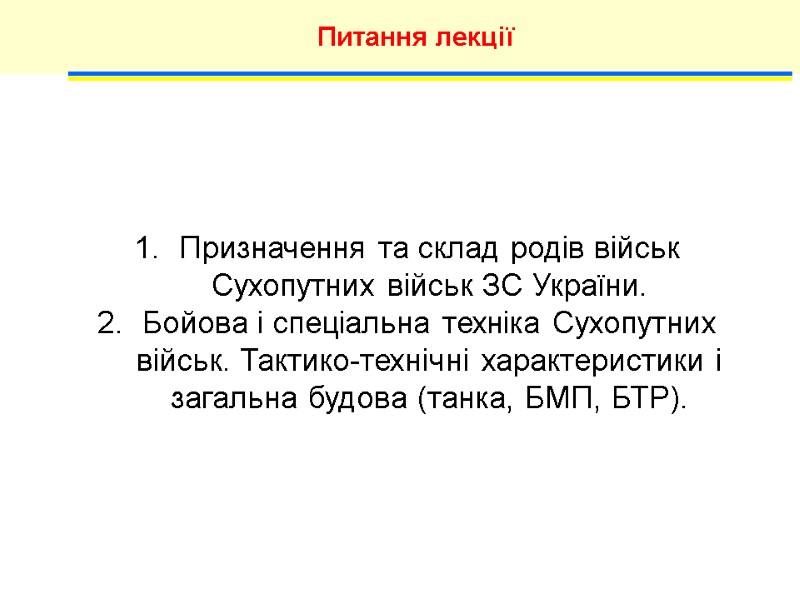

Питання лекції Призначення та склад родів військ Сухопутних військ ЗС України. Бойова і спеціальна техніка Сухопутних військ. Тактико-технічні характеристики і загальна будова (танка, БМП, БТР).

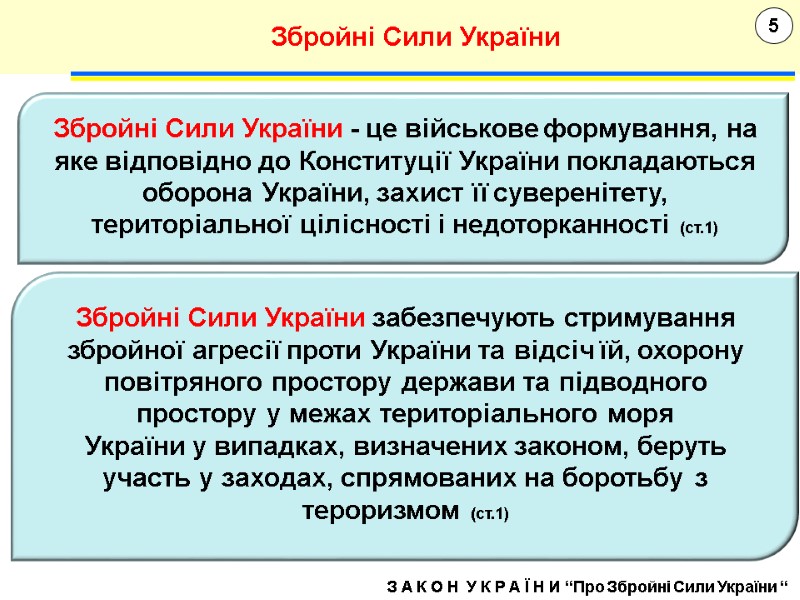

5 Збройні Сили України З А К О Н У К Р А Ї Н И “Про Збройні Сили України “

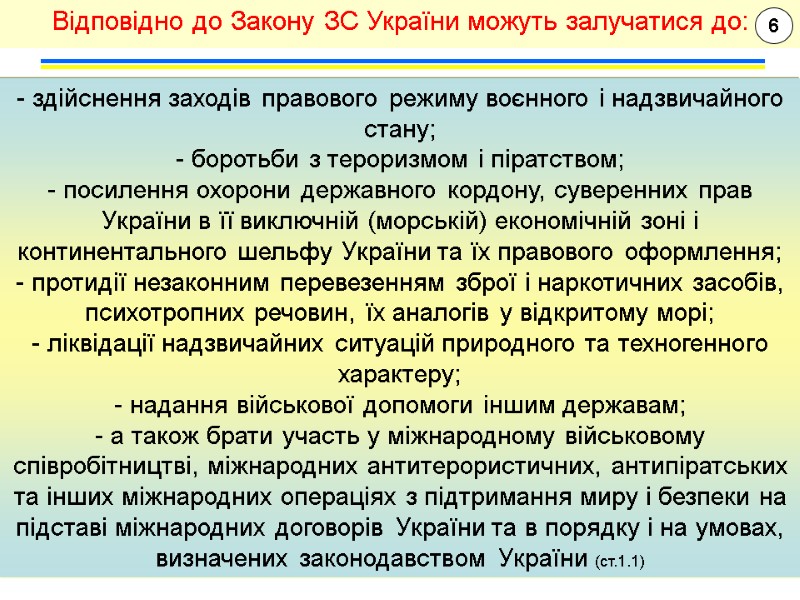

Відповідно до Закону ЗС України можуть залучатися до: 6 - здійснення заходів правового режиму воєнного і надзвичайного стану; - боротьби з тероризмом і піратством; - посилення охорони державного кордону, суверенних прав України в її виключній (морській) економічній зоні і континентального шельфу України та їх правового оформлення; - протидії незаконним перевезенням зброї і наркотичних засобів, психотропних речовин, їх аналогів у відкритому морі; - ліквідації надзвичайних ситуацій природного та техногенного характеру; - надання військової допомоги іншим державам; - а також брати участь у міжнародному військовому співробітництві, міжнародних антитерористичних, антипіратських та інших міжнародних операціях з підтримання миру і безпеки на підставі міжнародних договорів України та в порядку і на умовах, визначених законодавством України (ст.1.1)

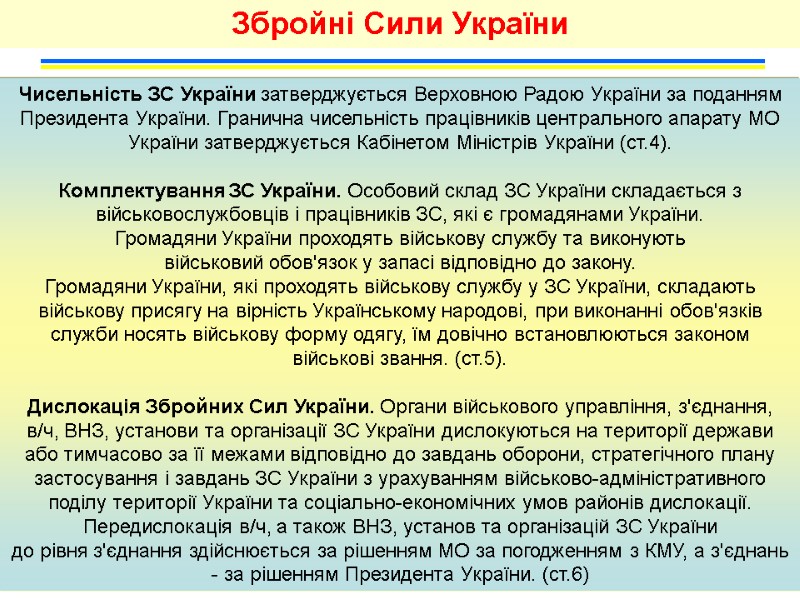

Збройні Сили України Чисельність ЗС України затверджується Верховною Радою України за поданням Президента України. Гранична чисельність працівників центрального апарату МО України затверджується Кабінетом Міністрів України (ст.4). Комплектування ЗС України. Особовий склад ЗС України складається з військовослужбовців і працівників ЗС, які є громадянами України. Громадяни України проходять військову службу та виконують військовий обов'язок у запасі відповідно до закону. Громадяни України, які проходять військову службу у ЗС України, складають військову присягу на вірність Українському народові, при виконанні обов'язків служби носять військову форму одягу, їм довічно встановлюються законом військові звання. (ст.5). Дислокація Збройних Сил України. Органи військового управління, з'єднання, в/ч, ВНЗ, установи та організації ЗС України дислокуються на території держави або тимчасово за її межами відповідно до завдань оборони, стратегічного плану застосування і завдань ЗС України з урахуванням військово-адміністративного поділу території України та соціально-економічних умов районів дислокації. Передислокація в/ч, а також ВНЗ, установ та організацій ЗС України до рівня з'єднання здійснюється за рішенням МО за погодженням з КМУ, а з'єднань - за рішенням Президента України. (ст.6)

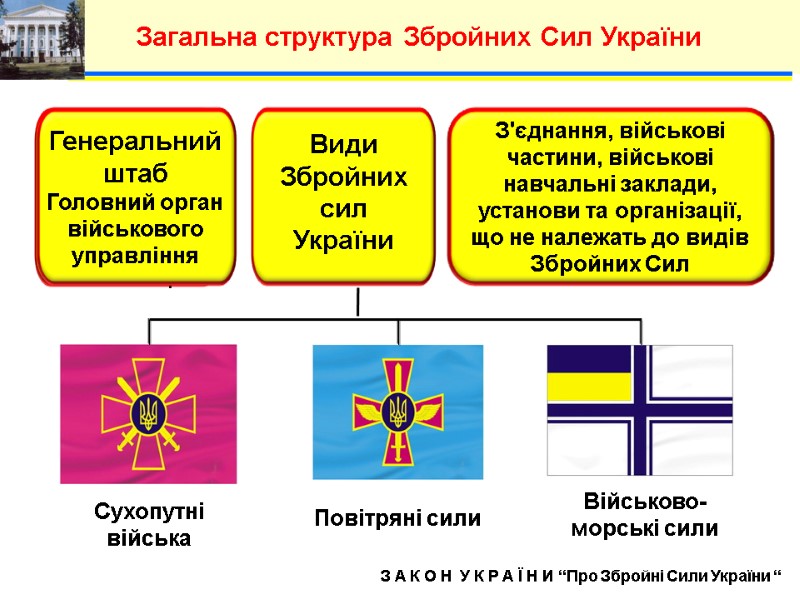

Загальна структура Збройних Сил України З А К О Н У К Р А Ї Н И “Про Збройні Сили України “

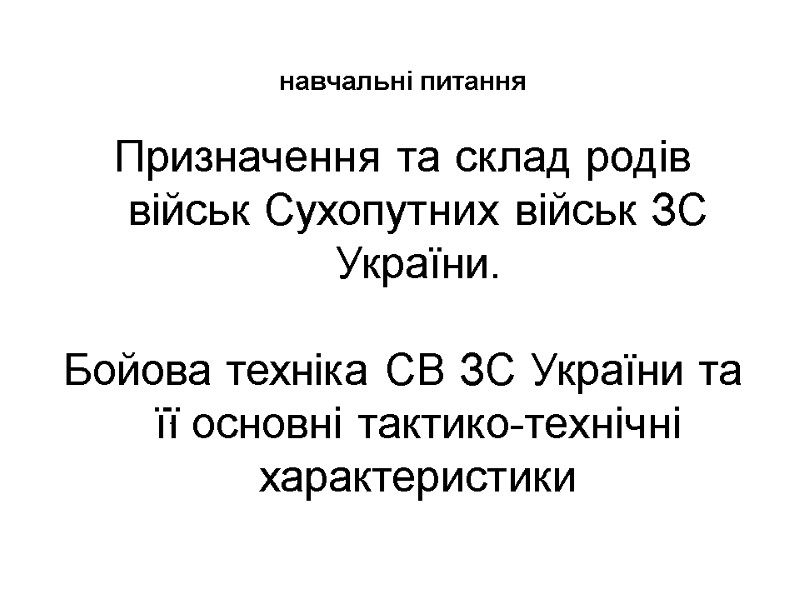

. навчальні питання Призначення та склад родів військ Сухопутних військ ЗС України. Бойова техніка СВ ЗС України та її основні тактико-технічні характеристики

За своїм призначенням і обсягом покладених завдань Сухопутним військам відводиться вирішальна роль у запобіганні та відбитті можливої агресії проти України. Сухопутні війська Збройних Сил України Створені у 1991 році Указом Президента України встановлено професійне свято - День Сухопутних військ, яке відзначається 12 грудня.

- для запобігання, нейтралізації (ліквідації) потенційних загроз національним інтересам України; - посилення охорони державного кордону та найнебезпечніших ділянок морського узбережжя на загрозливих напрямках; прикриття ділянок державного кордону, які прилягають до району збройного конфлікту; ведення розвідки; здійснення оперативного розгортання військ; проведення демонстративних дій; проведення операції угруповання ОСШР, оперативного угруповання військ (сил), участь у протидесантних та спеціальних операціях; участь у протиповітряній обороні держави; Сухопутні війська Збройних Сил України призначені

ведення територіальної оборони у визначених зонах; участь у заходах з ліквідації наслідків надзвичайних ситуацій природного та техногенного характеру; участь у прикритті визначених важливих державних об'єктів від можливих терористичних атак з використанням літальних апаратів та інших засобів повітряного нападу; забезпечення захисту об'єктів Сухопутних військ Збройних Сил України від терористичних посягань; участь у проведенні антитерористичних операцій на військових об'єктах. Сухопутні війська Збройних Сил України призначені (продовження)

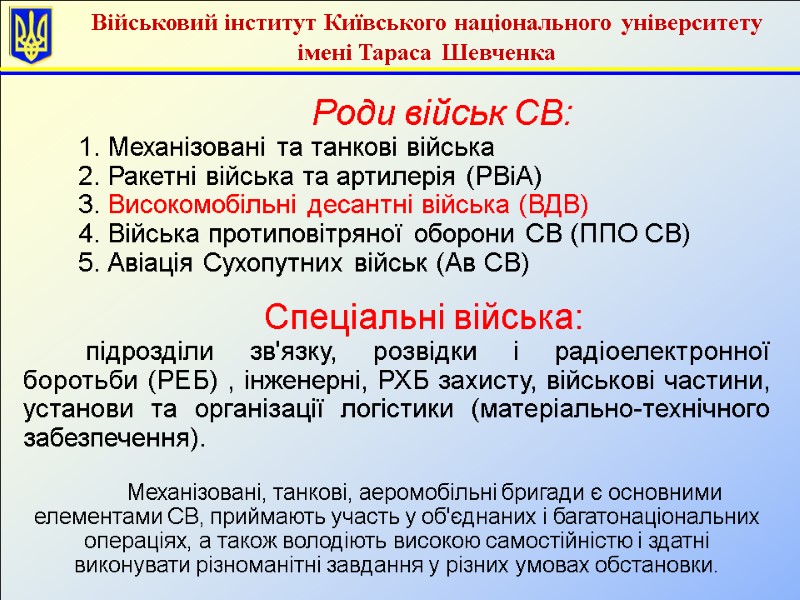

Роди військ СВ: 1. Механізовані та танкові війська 2. Ракетні війська та артилерія (РВіА) 3. Високомобільні десантні війська (ВДВ) 4. Війська протиповітряної оборони СВ (ППО СВ) 5. Авіація Сухопутних військ (Ав СВ) Спеціальні війська: підрозділи зв'язку, розвідки і радіоелектронної боротьби (РЕБ) , інженерні, РХБ захисту, військові частини, установи та організації логістики (матеріально-технічного забезпечення). Механізовані, танкові, аеромобільні бригади є основними елементами СВ, приймають участь у об'єднаних і багатонаціональних операціях, а також володіють високою самостійністю і здатні виконувати різноманітні завдання у різних умовах обстановки. Військовий інститут Київського національного університету імені Тараса Шевченка

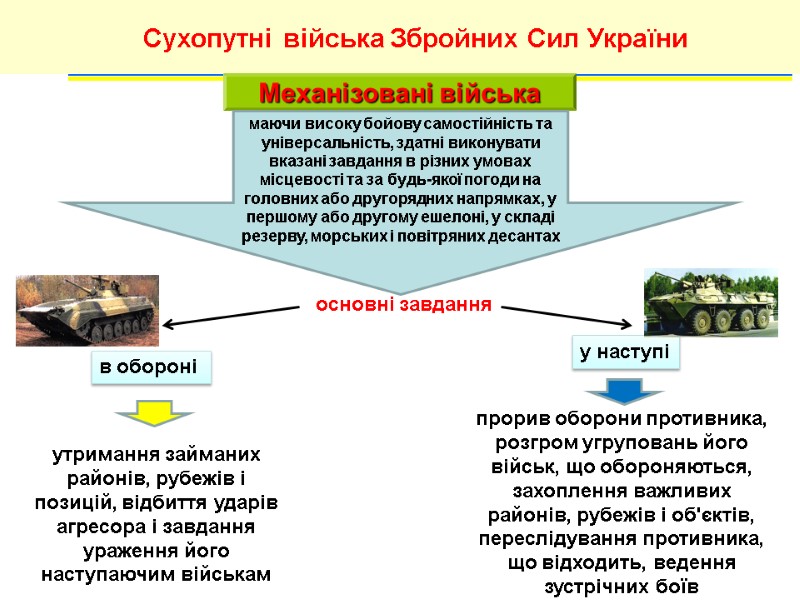

Сухопутні війська Збройних Сил України Механізовані війська маючи високу бойову самостійність та універсальність, здатні виконувати вказані завдання в різних умовах місцевості та за будь-якої погоди на головних або другорядних напрямках, у першому або другому ешелоні, у складі резерву, морських і повітряних десантах основні завдання в обороні у наступі утримання займаних районів, рубежів і позицій, відбиття ударів агресора і завдання ураження його наступаючим військам прорив оборони противника, розгром угруповань його військ, що обороняються, захоплення важливих районів, рубежів і об'єктів, переслідування противника, що відходить, ведення зустрічних боїв

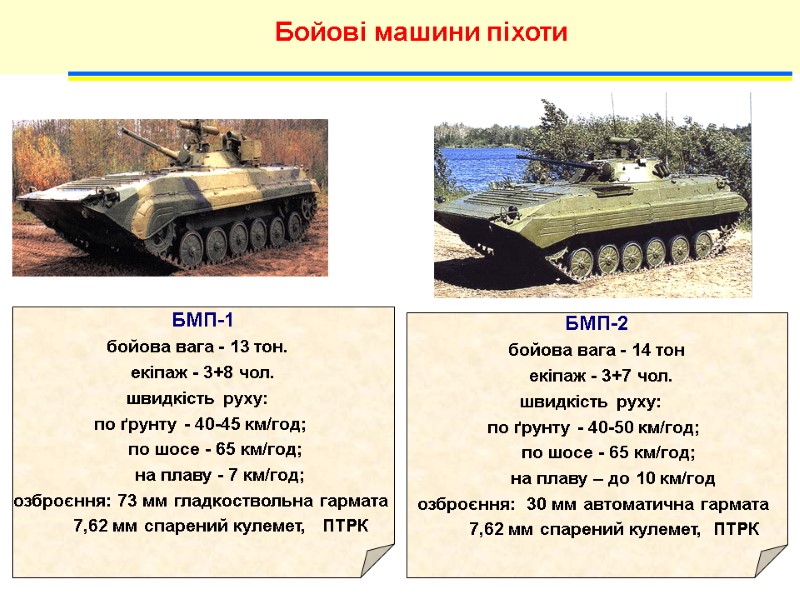

Бойові машини піхоти БМП-2 бойова вага - 14 тон екіпаж - 3+7 чол. швидкість руху: по ґрунту - 40-50 км/год; по шосе - 65 км/год; на плаву – до 10 км/год озброєння: 30 мм автоматична гармата 7,62 мм спарений кулемет, ПТРК БМП-1 бойова вага - 13 тон. екіпаж - 3+8 чол. швидкість руху: по ґрунту - 40-45 км/год; по шосе - 65 км/год; на плаву - 7 км/год; озброєння: 73 мм гладкоствольна гармата 7,62 мм спарений кулемет, ПТРК

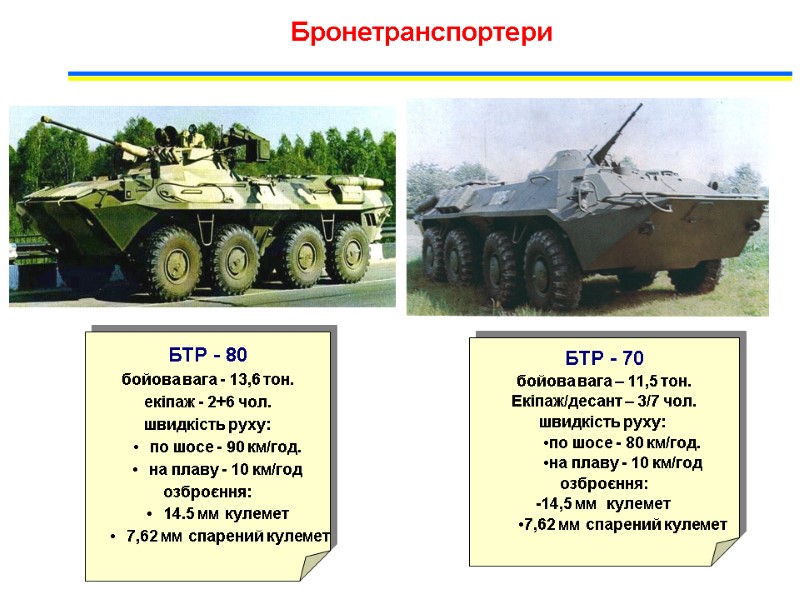

Бронетранспортери БТР - 80 бойова вага - 13,6 тон. екіпаж - 2+6 чол. швидкість руху: по шосе - 90 км/год. на плаву - 10 км/год озброєння: 14.5 мм кулемет 7,62 мм спарений кулемет БТР - 70 бойова вага – 11,5 тон. Екіпаж/десант – 3/7 чол. швидкість руху: по шосе - 80 км/год. на плаву - 10 км/год озброєння: -14,5 мм кулемет 7,62 мм спарений кулемет

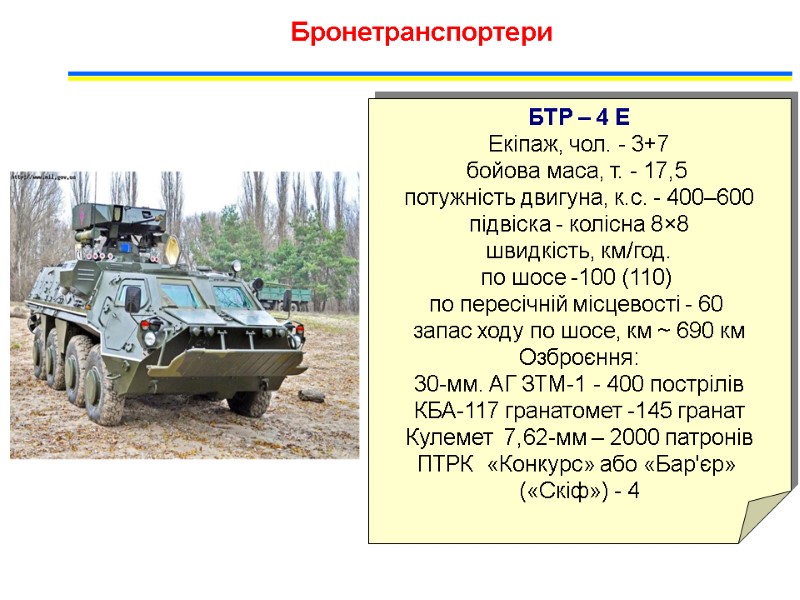

Бронетранспортери БТР – 4 Е Екіпаж, чол. - 3+7 бойова маса, т. - 17,5 потужність двигуна, к.с. - 400–600 підвіска - колісна 8×8 швидкість, км/год. по шосе -100 (110) по пересічній місцевості - 60 запас ходу по шосе, км ~ 690 км Озброєння: 30-мм. АГ ЗТМ-1 - 400 пострілів КБА-117 гранатомет -145 гранат Кулемет 7,62-мм – 2000 патронів ПТРК «Конкурс» або «Бар'єр» («Скіф») - 4

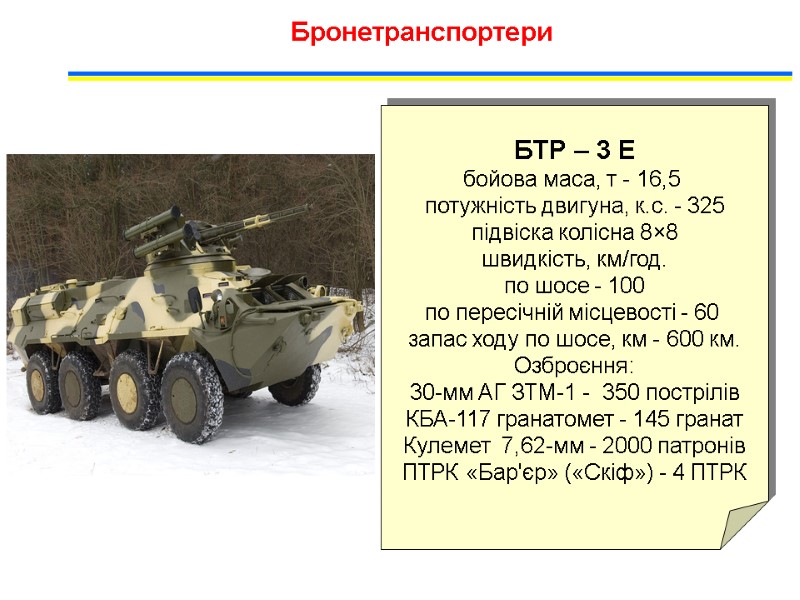

Бронетранспортери БТР – 3 Е бойова маса, т - 16,5 потужність двигуна, к.с. - 325 підвіска колісна 8×8 швидкість, км/год. по шосе - 100 по пересічній місцевості - 60 запас ходу по шосе, км - 600 км. Озброєння: 30-мм АГ ЗТМ-1 - 350 пострілів КБА-117 гранатомет - 145 гранат Кулемет 7,62-мм - 2000 патронів ПТРК «Бар'єр» («Скіф») - 4 ПТРК

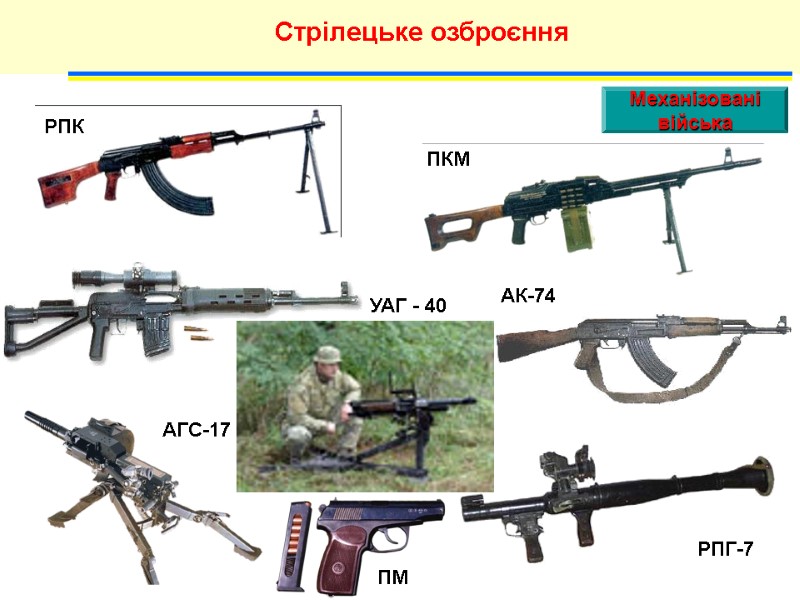

Стрілецьке озброєння Механізовані війська РПК ПКМ СВД АГС-17 УАГ - 40

Сухопутні війська Збройних Сил України Т-64 Б (БМ), Т-84 Складають ударну силу сухопутних військ, використовуються переважно на головних напрямках Танкові війська є головною ударною силою Сухопутних військ, використовуються переважно на головних напрямках: у обороні — в складі других ешелонів і резервів для завдання контрударів (проведення контратак) і розгрому противника, що вклинився, а за виділення до складу перших ешелонів — для посилення стійкості й активності оборони; у наступі – як правило, у складі ударних угруповань першого і другого ешелонів

Танки Т-64Б Т-64Б бойова вага – 42,5 тонни. екіпаж - 3 чол. швидкість руху: по ґрунту - 33 км/год. по шосе - 62 км/год. озброєння: 125 мм гладкоствольна гармата 12,7 мм зенітний кулемет 7,62 мм спарений кулемет ПТРК Т-64БМ “Булат” бойова вага - 45 тонн екіпаж - 3 чол. середня швидкість руху: 37 км/год. по шосе - 60 км/год. озброєння: 125 мм гладкоствольна гармата 12,7 мм зенітний кулемет 7,62 мм спарений кулемет покращений динамічний захист

Танки Т-84 “Оплот” бойова вага - 48 тонн. екіпаж - 3 чол. швидкість руху: по ґрунту - 45-50 км/год. по шосе – 65-70 км/год. озброєння: 125 мм гладкоствольна гармата 12,7 мм зенітний кулемет 7,62 мм спарений кулемет

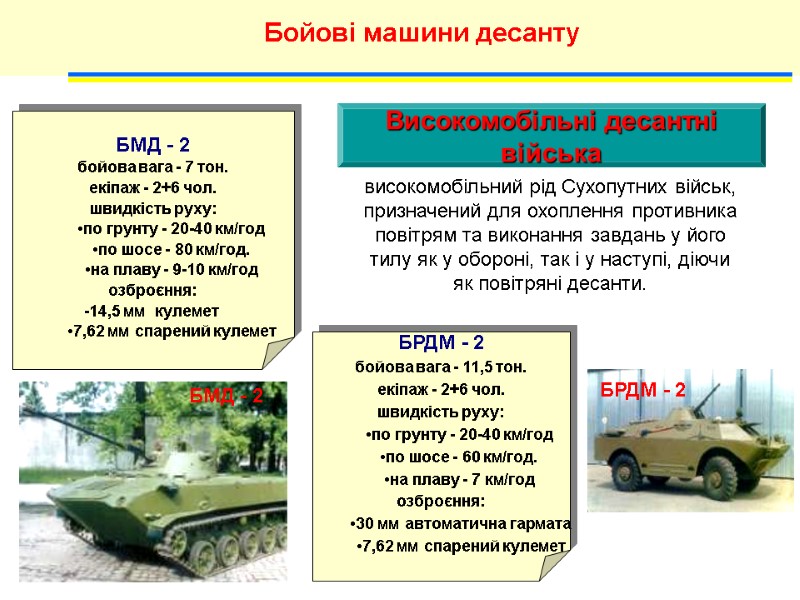

Бойові машини десанту БРДМ - 2 бойова вага - 11,5 тон. екіпаж - 2+6 чол. швидкість руху: по грунту - 20-40 км/год по шосе - 60 км/год. на плаву - 7 км/год озброєння: 30 мм автоматична гармата 7,62 мм спарений кулемет БМД - 2 бойова вага - 7 тон. екіпаж - 2+6 чол. швидкість руху: по грунту - 20-40 км/год по шосе - 80 км/год. на плаву - 9-10 км/год озброєння: -14,5 мм кулемет 7,62 мм спарений кулемет Високомобільні десантні війська високомобільний рід Сухопутних військ, призначений для охоплення противника повітрям та виконання завдань у його тилу як у обороні, так і у наступі, діючи як повітряні десанти.

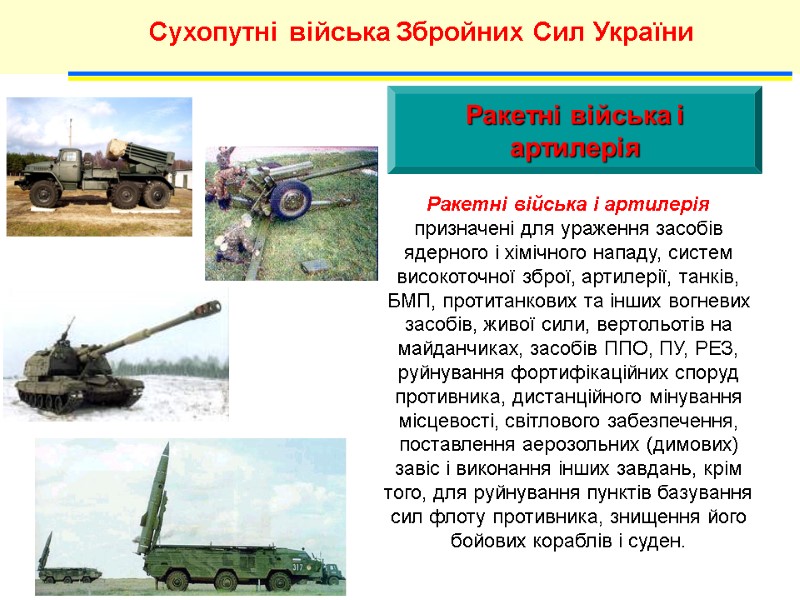

Сухопутні війська Збройних Сил України Ракетні війська і артилерія Ракетні війська і артилерія призначені для ураження засобів ядерного і хімічного нападу, систем високоточної зброї, артилерії, танків, БМП, протитанкових та інших вогневих засобів, живої сили, вертольотів на майданчиках, засобів ППО, ПУ, РЕЗ, руйнування фортифікаційних споруд противника, дистанційного мінування місцевості, світлового забезпечення, поставлення аерозольних (димових) завіс і виконання інших завдань, крім того, для руйнування пунктів базування сил флоту противника, знищення його бойових кораблів і суден.

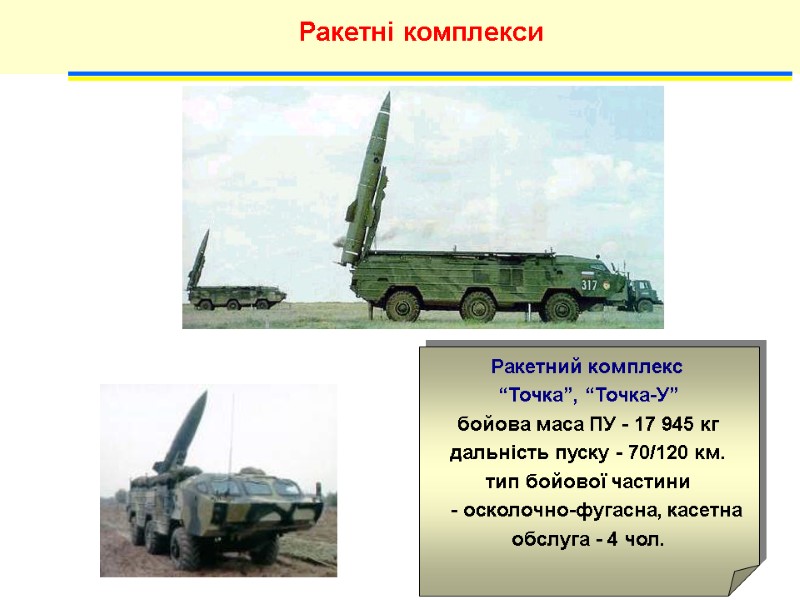

Ракетні комплекси Ракетний комплекс “Точка”, “Точка-У” бойова маса ПУ - 17 945 кг дальність пуску - 70/120 км. тип бойової частини - осколочно-фугасна, касетна обслуга - 4 чол.

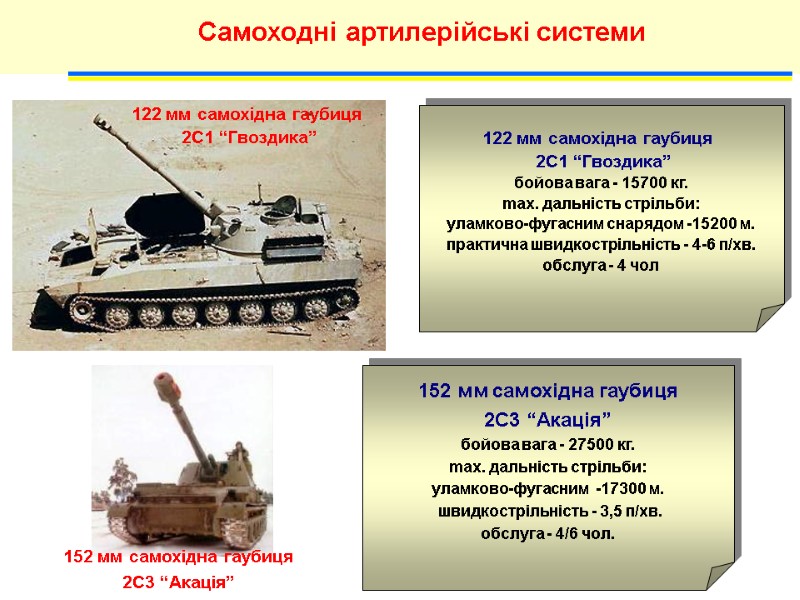

Самоходні артилерійські системи 122 мм самохідна гаубиця 2С1 “Гвоздика” бойова вага - 15700 кг. max. дальність стрільби: уламково-фугасним снарядом -15200 м. практична швидкострільність - 4-6 п/хв. обслуга - 4 чол 152 мм самохідна гаубиця 2С3 “Акація” бойова вага - 27500 кг. max. дальність стрільби: уламково-фугасним -17300 м. швидкострільність - 3,5 п/хв. обслуга - 4/6 чол.

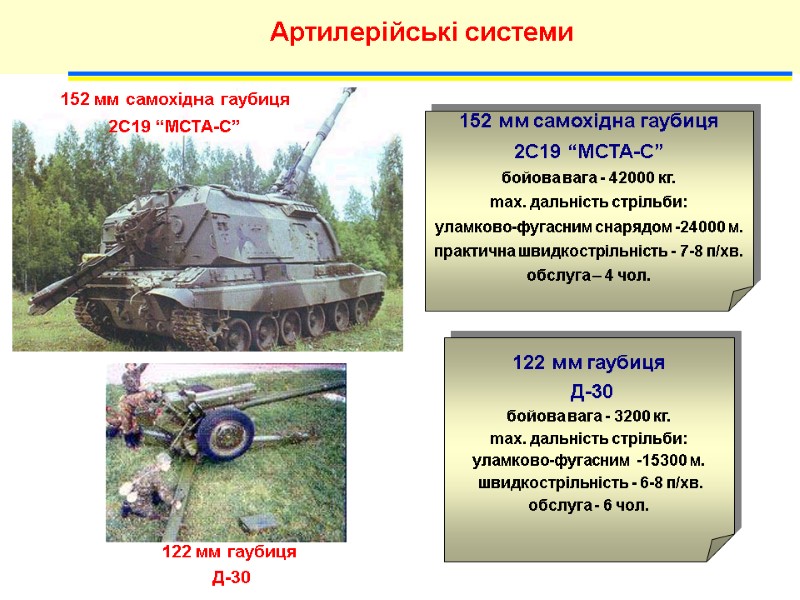

Артилерійські системи 152 мм самохідна гаубиця 2С19 “МСТА-С” бойова вага - 42000 кг. max. дальність стрільби: уламково-фугасним снарядом -24000 м. практична швидкострільність - 7-8 п/хв. обслуга – 4 чол. 152 мм самохідна гаубиця 2С19 “МСТА-С” 122 мм гаубиця Д-30 бойова вага - 3200 кг. max. дальність стрільби: уламково-фугасним -15300 м. швидкострільність - 6-8 п/хв. обслуга - 6 чол.

Артилерійські системи 120 мм міномет 2 Б11 “Сані” Калибр - 120 мм Ствол: длина 1740 мм Кут наведення: до +80° Масса 210 кг Швидкострільність – до 15 мін/хв Макс. прицільна дальність - до 7100 м Мін. прицільна дальність - 480 м 152 мм самохідна гармата 2С5 “Гіацинт” бойова вага - 27500 кг. max. дальність стрільби: осколково-фугасним снарядом -28300 м. практична швидкострільність - 5-8 п/хв. обслуга - 5/7 чол.

Реактивні системи залпового вогню 220 мм РСЗВ 9К57 “Ураган” Дальність стрільби НУР, км: мінімальна – 8 максимальна – 35 Вага РС кг: - 280 Розрахунок, чол – 4 Кількість напрямних, шт: - 16 Боєкомплект, шт: - 48 “Ураган” “Смерч” “ Град”

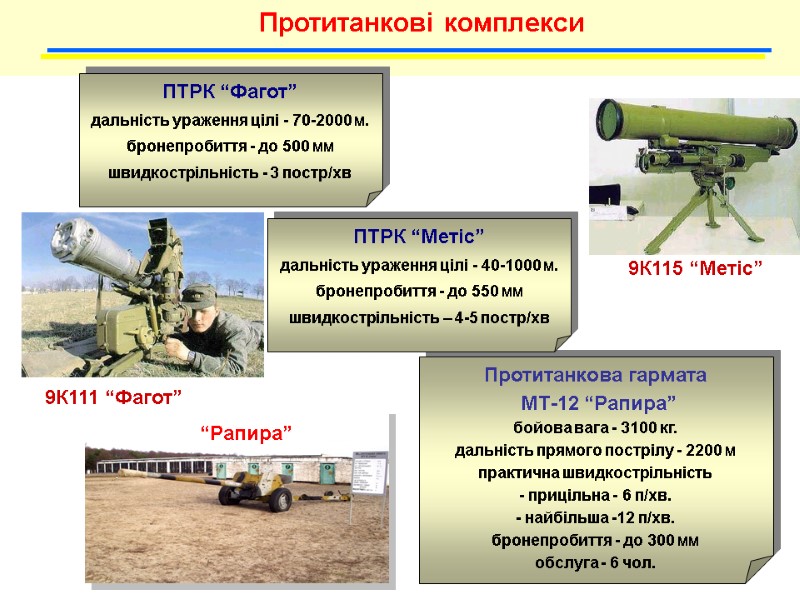

Протитанкові комплекси ПТРК “Фагот” дальність ураження цілі - 70-2000 м. бронепробиття - до 500 мм швидкострільність - 3 постр/хв Протитанкова гармата МТ-12 “Рапира” бойова вага - 3100 кг. дальність прямого пострілу - 2200 м практична швидкострільність - прицільна - 6 п/хв. - найбільша -12 п/хв. бронепробиття - до 300 мм обслуга - 6 чол. ПТРК “Метіс” дальність ураження цілі - 40-1000 м. бронепробиття - до 550 мм швидкострільність – 4-5 постр/хв

Протитанкові комплекси СКІФ. Калібр - 130 (152) , мм Довжина, мм - 1360 (1435) Маса, кг пускова установка - 32 прилад наведення - 15 пульт ДУ - 10 модуль тепловізорний - 6 Дальність стрельби - до 5000 (5500) м Пробиває броню - 800 (1100), мм Бойова частина: - тандемна кумулятивна; - осколково-фугасна з ударним ядром КОРСАР. Калібр, мм - 107 Довжина контейнера, мм - 1120 Маса, кг пускова установка - 11,4 ракета в контейнері - 14,6 Дальність стрельби - до 2500 м Пробиває броню - 550 мм Бойова частина: - тандемна кумулятивна - осколково-фугасна з ударним ядром

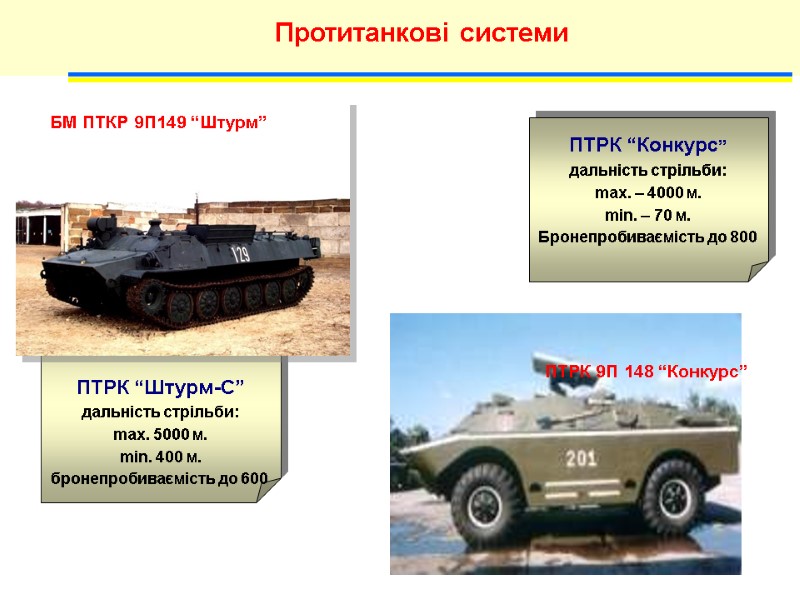

Протитанкові системи ПТРК 9П 148 “Конкурс” БМ ПТКР 9П149 “Штурм”

Сухопутні війська Збройних Сил України Мі-24, Мі-8 Засіб підтримки військ з повітря. Також призначається для транспортування військ, та малорозмірних рухомих об’єктів і мінування з повітря Авіація СВ - ведення довготривалих бойових дій в будь-яких метео умовах; - підтримки вогнем загальновійськових частин і підрозділів; - контролювання вогнем визначених ділянок місцевості; - ведення самостійного пошуку та знищення наземних бронеоб’єктів; - знищення вертольотів, БПЛА противника у повітрі; - знищення повітряних десантів в повітрі і на землі; - мінування з повітря; - ведення бойових дій в тилових районах своїх військ; - заборона захвату окремих районів міст; - здійснення поповнення запасів матеріальних засобів; - евакуація поранених і хворих; - здійснення пошуково-рятувальних робіт; - ведення радіаційної та хімічної розвідки.

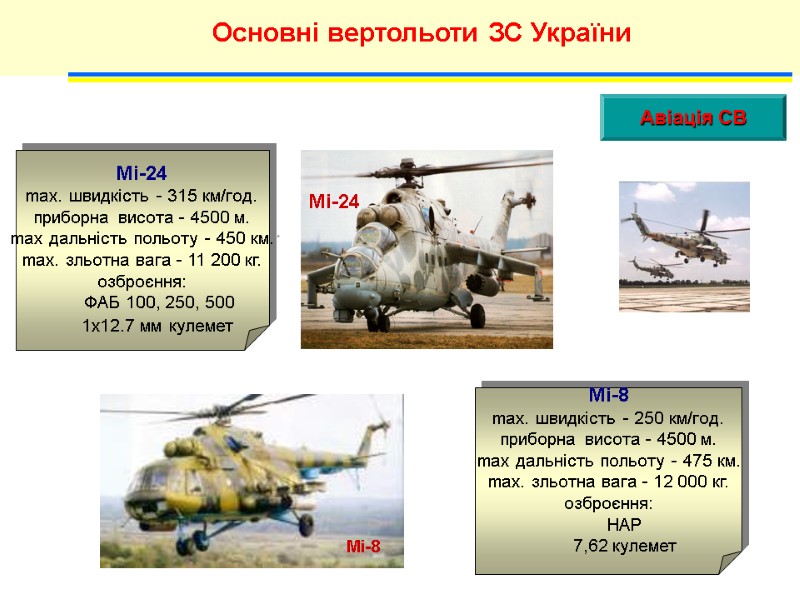

Основні вертольоти ЗС України Авіація СВ Мі-24 max. швидкість - 315 км/год. приборна висота - 4500 м. max дальність польоту - 450 км. max. зльотна вага - 11 200 кг. озброєння: ФАБ 100, 250, 500 1х12.7 мм кулемет Мі-8 max. швидкість - 250 км/год. приборна висота - 4500 м. max дальність польоту - 475 км. max. зльотна вага - 12 000 кг. озброєння: НАР 7,62 кулемет

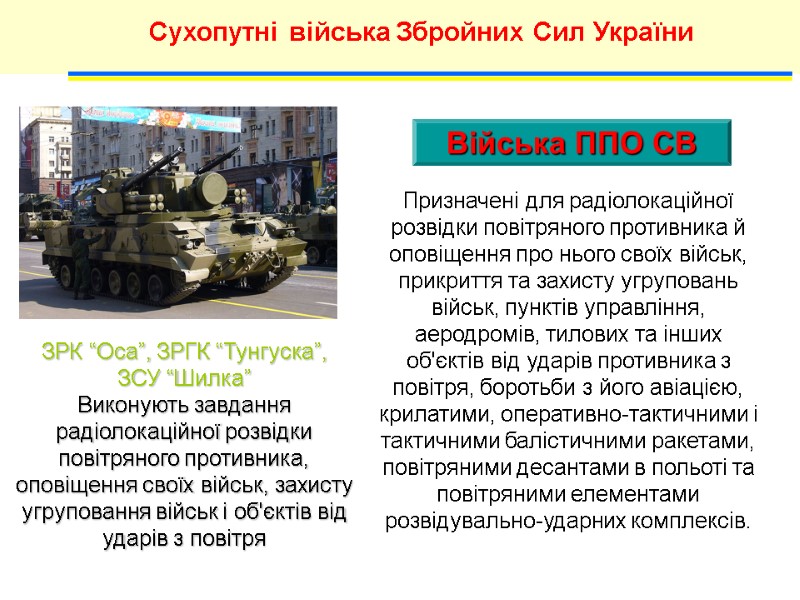

Сухопутні війська Збройних Сил України ЗРК “Оса”, ЗРГК “Тунгуска”, ЗСУ “Шилка” Виконують завдання радіолокаційної розвідки повітряного противника, оповіщення своїх військ, захисту угруповання військ і об'єктів від ударів з повітря Війська ППО СВ Призначені для радіолокаційної розвідки повітряного противника й оповіщення про нього своїх військ, прикриття та захисту угруповань військ, пунктів управління, аеродромів, тилових та інших об'єктів від ударів противника з повітря, боротьби з його авіацією, крилатими, оперативно-тактичними і тактичними балістичними ракетами, повітряними десантами в польоті та повітряними елементами розвідувально-ударних комплексів.

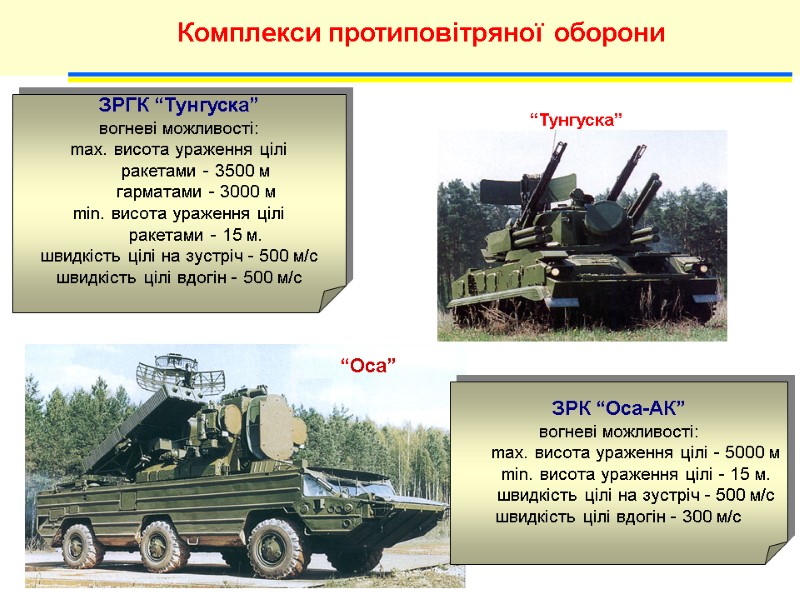

Комплекси протиповітряної оборони ЗРК “Оса-АК” вогневі можливості: max. висота ураження цілі - 5000 м min. висота ураження цілі - 15 м. швидкість цілі на зустріч - 500 м/с швидкість цілі вдогін - 300 м/с ЗРГК “Тунгуска” вогневі можливості: max. висота ураження цілі ракетами - 3500 м гарматами - 3000 м min. висота ураження цілі ракетами - 15 м. швидкість цілі на зустріч - 500 м/с швидкість цілі вдогін - 500 м/с “Тунгуска”

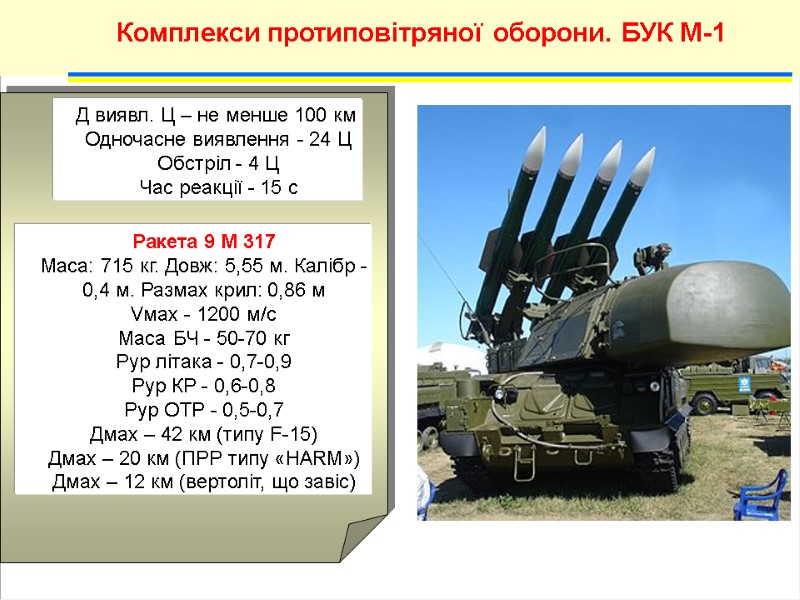

Комплекси протиповітряної оборони. БУК М-1 Д виявл. Ц – не менше 100 км Одночасне виявлення - 24 Ц Обстріл - 4 Ц Час реакції - 15 с Ракета 9 М 317 Маса: 715 кг. Довж: 5,55 м. Калібр - 0,4 м. Размах крил: 0,86 м Vмах - 1200 м/с Маса БЧ - 50-70 кг Рур літака - 0,7-0,9 Рур КР - 0,6-0,8 Рур ОТР - 0,5-0,7 Дмах – 42 км (типу F-15) Дмах – 20 км (ПРР типу «HARM») Дмах – 12 км (вертоліт, що завіс)

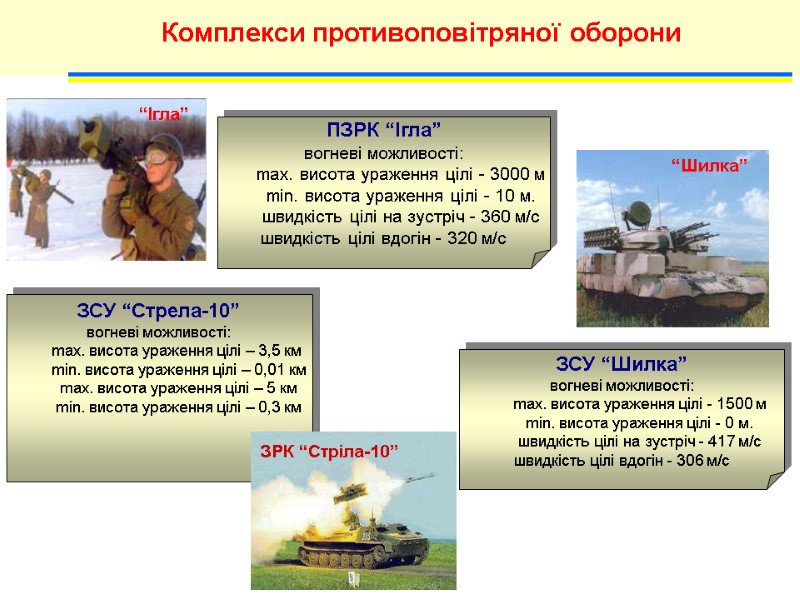

Комплекси противоповітряної оборони ЗСУ “Шилка” вогневі можливості: max. висота ураження цілі - 1500 м min. висота ураження цілі - 0 м. швидкість цілі на зустріч - 417 м/с швидкість цілі вдогін - 306 м/с ПЗРК “Ігла” вогневі можливості: max. висота ураження цілі - 3000 м min. висота ураження цілі - 10 м. швидкість цілі на зустріч - 360 м/с швидкість цілі вдогін - 320 м/с ЗСУ “Стрела-10” вогневі можливості: max. висота ураження цілі – 3,5 км min. висота ураження цілі – 0,01 км max. висота ураження цілі – 5 км min. висота ураження цілі – 0,3 км

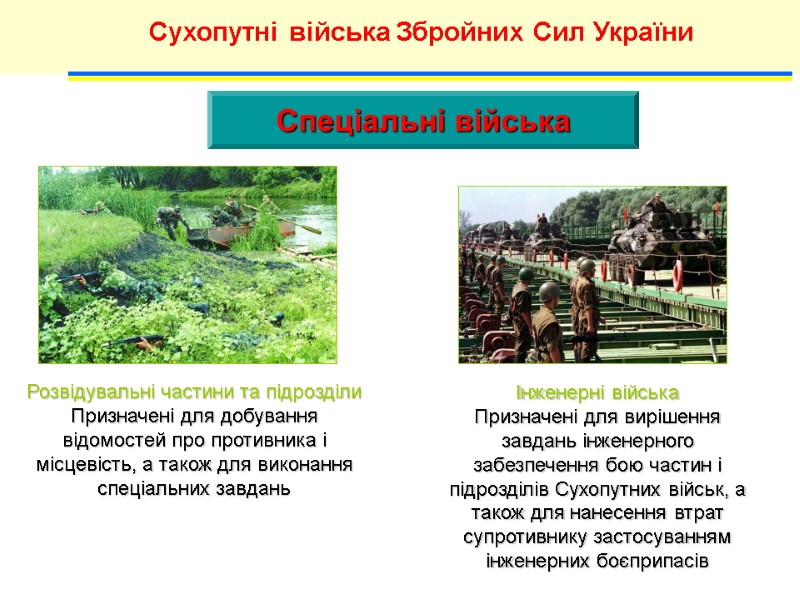

Сухопутні війська Збройних Сил України Спеціальні війська

Сухопутні війська Збройних Сил України Розвідувальні частини та підрозділи Призначені для добування відомостей про противника і місцевість, а також для виконання спеціальних завдань Спеціальні війська Інженерні війська Призначені для вирішення завдань інженерного забезпечення бою частин і підрозділів Сухопутних військ, а також для нанесення втрат супротивнику застосуванням інженерних боєприпасів

Сухопутні війська Збройних Сил України Війська зв’язку Призначаються для розгортання й експлуатації систем зв'язку і забезпечення керування військами у всіх видах їхньої бойової діяльності. На них покладаються також завдання по розгортанню й експлуатації систем і засобів автоматизації на пунктах керування і проведенню організаційних і технічних заходів щодо забезпечення безпеки зв'язку Спеціальні війська Топографічні частини і підрозділи Призначаються для виконання завдань по топографічному забезпеченню частин і підрозділів Сухопутних військ Гідрометеорологічні частини і підрозділи Призначаються для гідрометеорологічного забезпеченню бойових дій

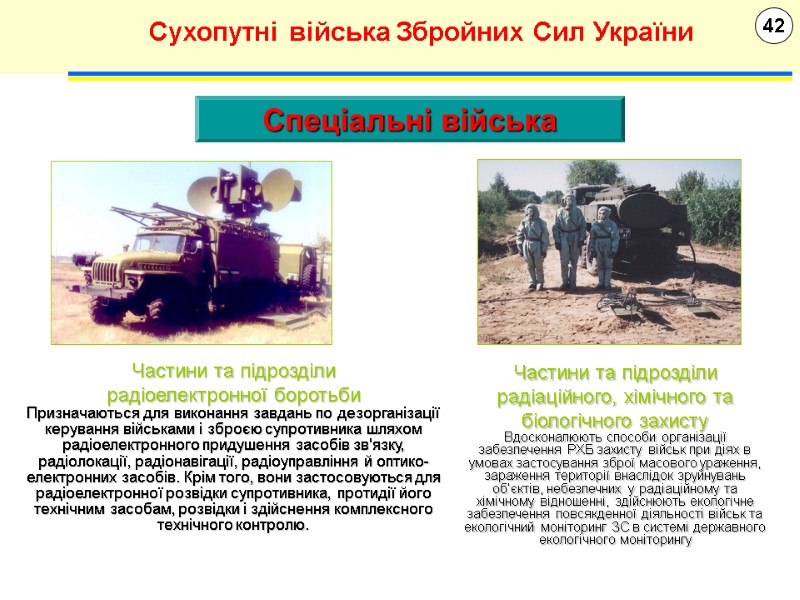

42 Сухопутні війська Збройних Сил України Частини та підрозділи радіоелектронної боротьби Призначаються для виконання завдань по дезорганізації керування військами і зброєю супротивника шляхом радіоелектронного придушення засобів зв'язку, радіолокації, радіонавігації, радіоуправління й оптико-електронних засобів. Крім того, вони застосовуються для радіоелектронної розвідки супротивника, протидії його технічним засобам, розвідки і здійснення комплексного технічного контролю. Спеціальні війська Частини та підрозділи радіаційного, хімічного та біологічного захисту Вдосконалюють способи організації забезпечення РХБ захисту військ при діях в умовах застосування зброї масового ураження, зараження території внаслідок зруйнувань об’єктів, небезпечних у радіаційному та хімічному відношенні, здійснюють екологічне забезпечення повсякденної діяльності військ та екологічний моніторинг ЗС в системі державного екологічного моніторингу

Сухопутні війська Збройних Сил України Частини та підрозділи матеріально-технічного та медичного забезпечення Призначені для технічного, тилового та медичного забезпечення військ в ході їх життєдіяльності та при виконанні бойових (спеціальних) завдань Спеціальні війська

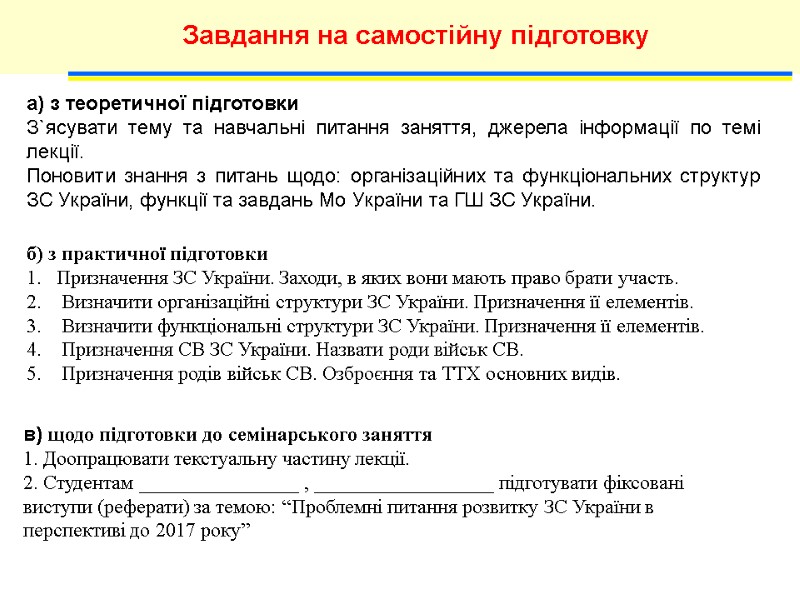

Завдання на самостійну підготовку а) з теоретичної підготовки З`ясувати тему та навчальні питання заняття, джерела інформації по темі лекції. Поновити знання з питань щодо: організаційних та функціональних структур ЗС України, функції та завдань Мо України та ГШ ЗС України. б) з практичної підготовки Призначення ЗС України. Заходи, в яких вони мають право брати участь. Визначити організаційні структури ЗС України. Призначення її елементів. Визначити функціональні структури ЗС України. Призначення її елементів. Призначення СВ ЗС України. Назвати роди військ СВ. Призначення родів військ СВ. Озброєння та ТТХ основних видів. в) щодо підготовки до семінарського заняття 1. Доопрацювати текстуальну частину лекції. 2. Студентам ________________ , __________________ підготувати фіксовані виступи (реферати) за темою: “Проблемні питання розвитку ЗС України в перспективі до 2017 року”

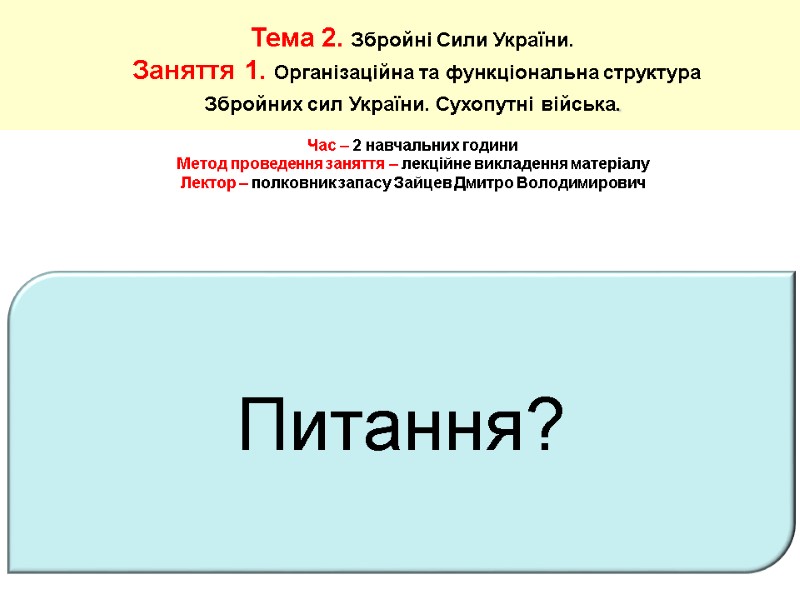

Тема 2. Збройні Сили України. Заняття 1. Організаційна та функціональна структура Збройних сил України. Сухопутні війська. Час – 2 навчальних години Метод проведення заняття – лекційне викладення матеріалу Лектор – полковник запасу Зайцев Дмитро Володимирович
