Тема 1 Управляемые минные поля Занятие

Тема № 1 Управляемые минные поля Занятие № 1. 2 Управляемое противопехотное минное поле УМП-3

УЧЕБНЫЕ ВОПРОСЫ 1. Противопехотное минное поле УМП-3, его назначение, основные ТТХ, состав, устройство и принцип действия. 2. Организация выполнения задач по установке УМП-3. Требования безопасности при установке и содержании минного поля.

Цели занятия 1. Изучить назначение, основные ТТХ, общее устройство и порядок применения противопехотного минного поля УМП-3. 2. Ознакомить обучаемых с принципом действия, особенностями установки, требованиями безопасности при установке и содержании минного поля УМП-3.

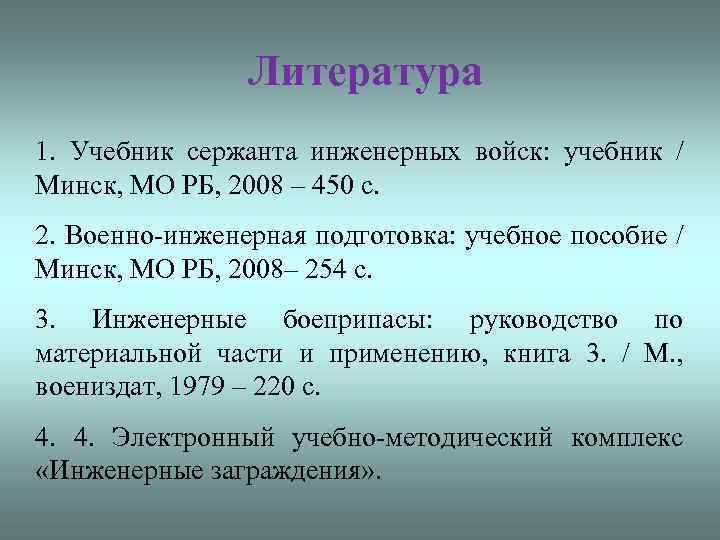

Литература 1. Учебник сержанта инженерных войск: учебник / Минск, МО РБ, 2008 – 450 с. 2. Военно-инженерная подготовка: учебное пособие / Минск, МО РБ, 2008– 254 с. 3. Инженерные боеприпасы: руководство по материальной части и применению, книга 3. / М. , воениздат, 1979 – 220 с. 4. 4. Электронный учебно-методический комплекс «Инженерные заграждения» .

Комплект управления противопехотным минным полем УМП-3 предназначен для управления по проводам состоянием противопехотного минного поля (боевое - безопасное) и избирательного взрыва мин. Основные тактико-технические характеристики Тип применяемых мин …………………ОЗМ-72, МОН-50, МОН-90, МОН-100, МОН-200 Дальность управления До 1000 м Количество линий управления 4 шт. Количество исполнительных приборов, подключаемых к каждой линии управления 10 шт. Допустимое количество мин, подключаемых последовательно к одному исполнительному прибору 2 шт. Время перевода в боевое состояние Не более 5 с Время перевода в безопасное состояние Не менее 3 мин Время работы в минном поле 6 месяцев Способ установки ПМЗ-4 и вручную Источник питания 2 -НКП-20 2 шт. Время боевой работы от АКБ без подзарядки 8 -50 часов Температурный диапазон применения от -40 до +50 °С Масса комплекта в упаковке 370 кг

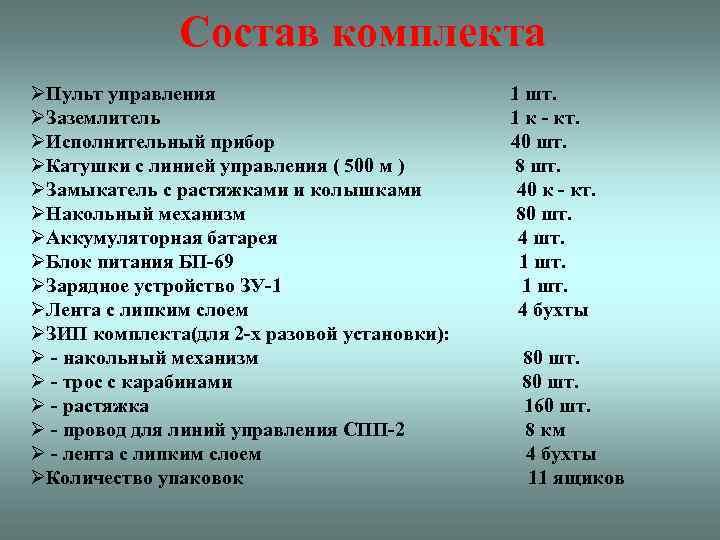

Состав комплекта ØПульт управления ØЗаземлитель ØИсполнительный прибор ØКатушки с линией управления ( 500 м ) ØЗамыкатель с растяжками и колышками ØНакольный механизм ØАккумуляторная батарея ØБлок питания БП-69 ØЗарядное устройство ЗУ-1 ØЛента с липким слоем ØЗИП комплекта(для 2 -х разовой установки): Ø - накольный механизм Ø - трос с карабинами Ø - растяжка Ø - провод для линий управления СПП-2 Ø - лента с липким слоем ØКоличество упаковок 1 шт. 1 к - кт. 40 шт. 8 шт. 40 к - кт. 80 шт. 4 шт. 1 шт. 4 бухты 80 шт. 160 шт. 8 км 4 бухты 11 ящиков

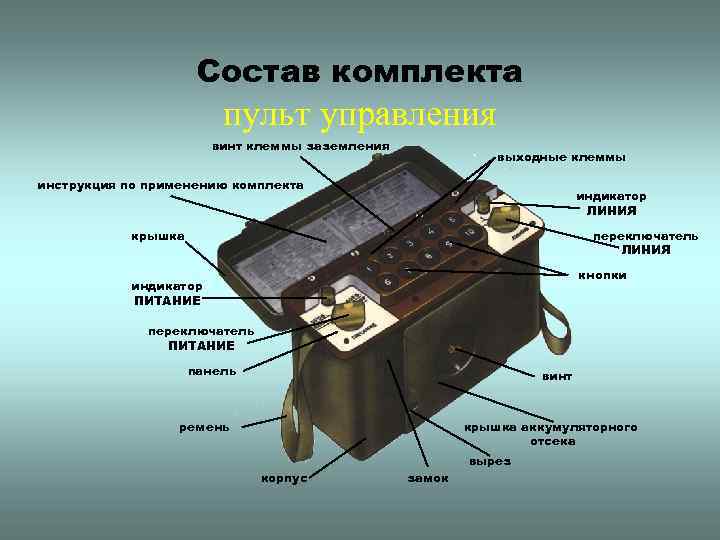

Состав комплекта пульт управления винт клеммы заземления выходные клеммы инструкция по применению комплекта индикатор ЛИНИЯ крышка переключатель ЛИНИЯ кнопки индикатор ПИТАНИЕ переключатель ПИТАНИЕ панель винт ремень крышка аккумуляторного отсека корпус замок вырез

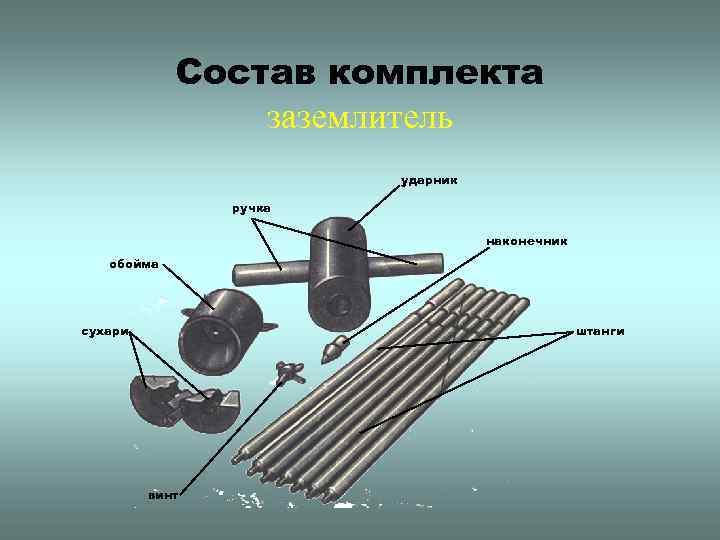

Состав комплекта заземлитель ударник ручка наконечник обойма сухари штанги винт

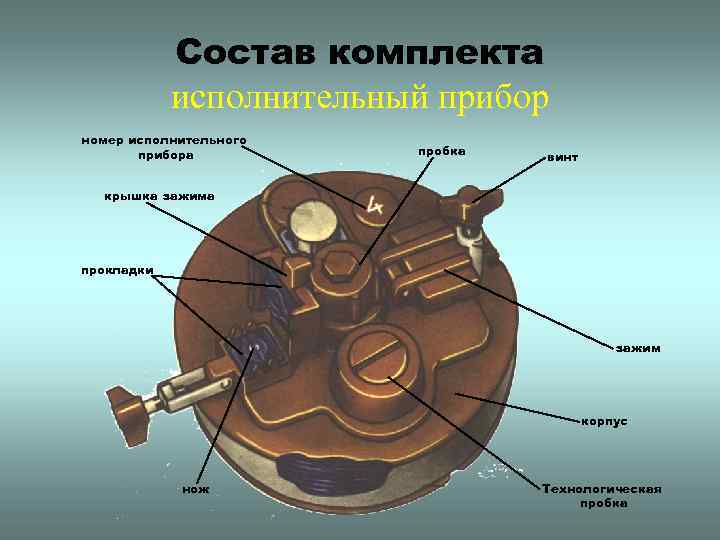

Состав комплекта исполнительный прибор номер исполнительного прибора пробка винт крышка зажима прокладки зажим корпус нож Технологическая пробка

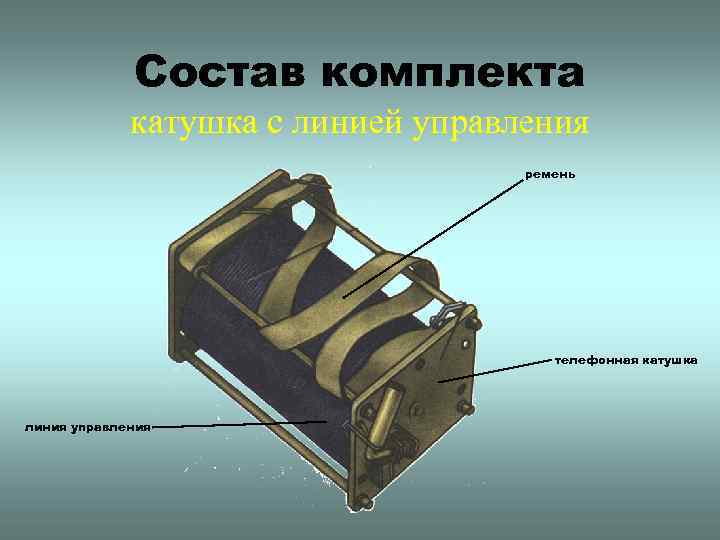

Состав комплекта катушка с линией управления ремень телефонная катушка линия управления

Состав комплекта комплект замыкателя растяжка трос с карабинами замыкатель колышек

Состав комплекта накольный механизм выходные провода вид механизма в разрезе корпус пробка

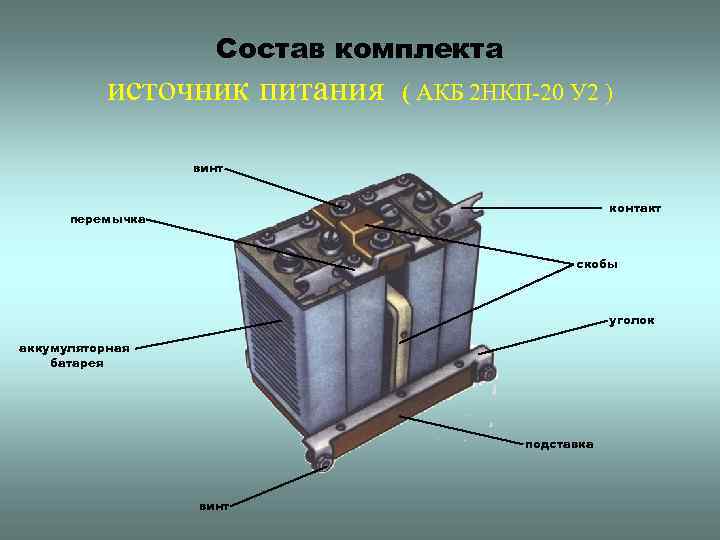

Состав комплекта источник питания ( АКБ 2 НКП-20 У 2 ) винт контакт перемычка скобы уголок аккумуляторная батарея подставка винт

Состав комплекта блок питания БП-69 панель разъем ПУ выходной кабель индикатор СЕТЬ клемма заземления разъем СЕТЬ корпус Сетевой кабель колодка

Состав комплекта зарядное устройство ЗУ-1 тумблер ЗАРЯД-РАЗРЯД соединительная колодка индикатор РАЗРЯД ОКОНЧЕН тумблер РЕЖИМ 1 -РЕЖИМ 2 индикатор СЕТЬ~220 В крышка панель клеммы ремень кабель КС клемма заземления корпус сетевой кабель

Порядок установки и использования комплекта УМП-3

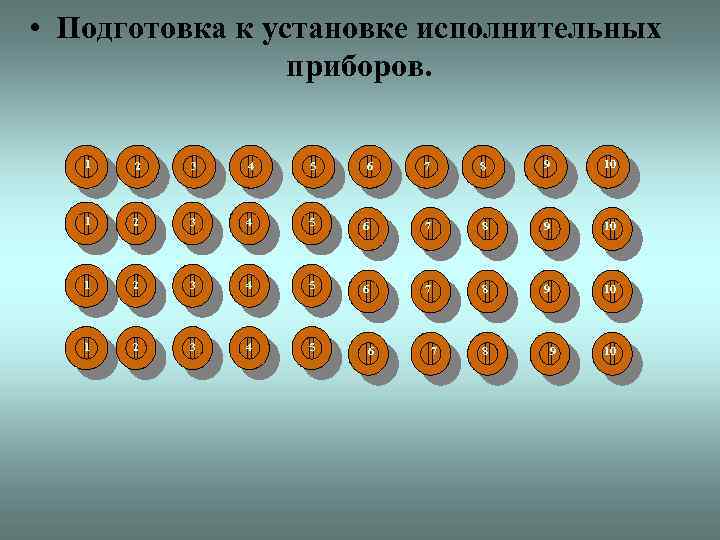

• Подготовка к установке исполнительных приборов. 1 2 3 4 5 7 8 9 10 6 6 7 8 9 10

Подготовка мин. Снаряжение мин ОЗМ-72 КД № 8 А.

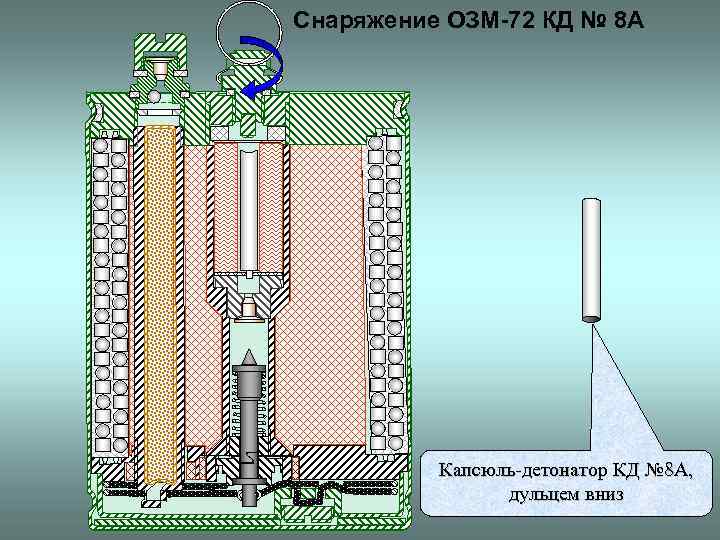

Снаряжение ОЗМ-72 КД № 8 А Капсюль-детонатор КД № 8 А, дульцем вниз

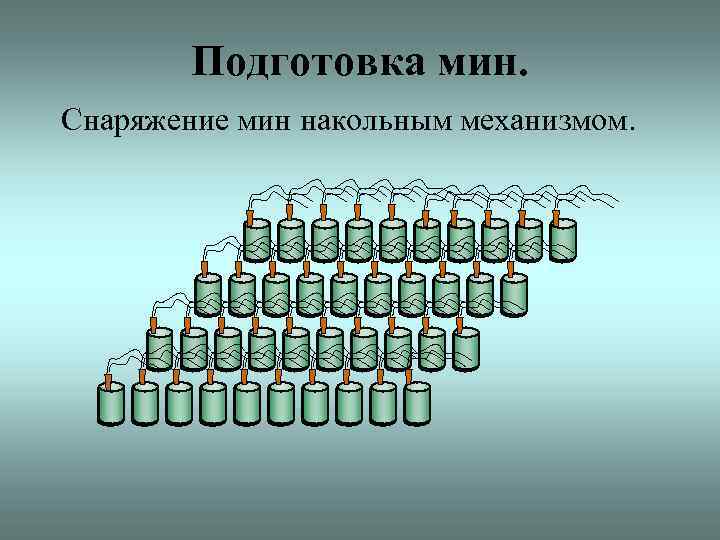

Подготовка мин. Снаряжение мин накольным механизмом.

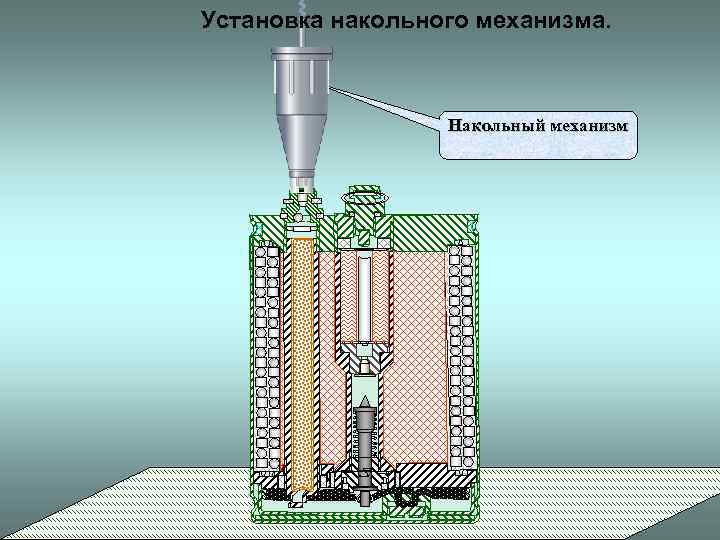

Установка накольного механизма. Накольный механизм

Пульт управления УМП-3. 1 2 1 Пров. Вык. О 2 3 3 4 4 5 Боев. Взр. 6 ПИТАНИЕ 7 8 9 Вык. 1 2 3 4 10 ЛИНИЯ

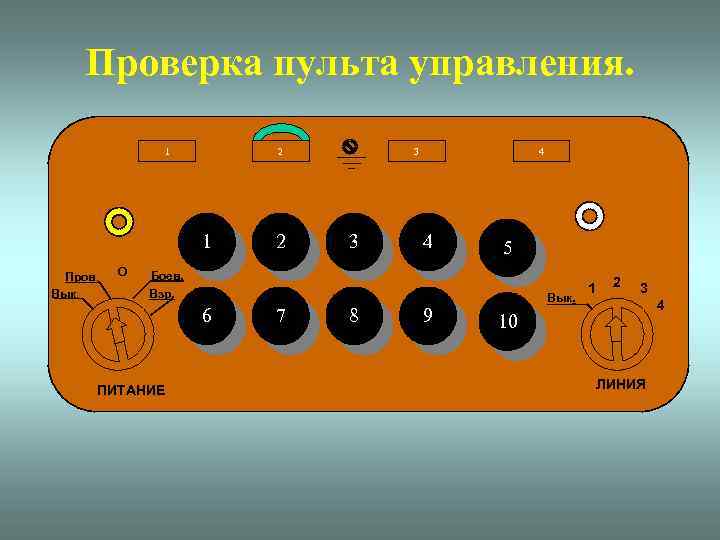

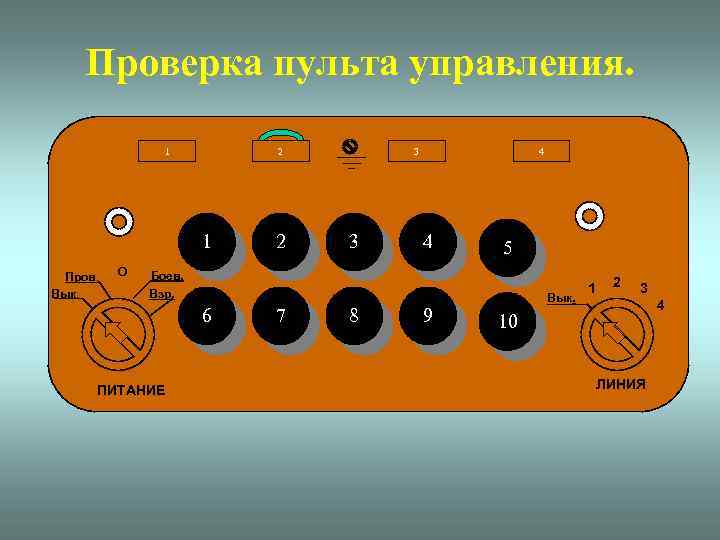

Проверка пульта управления. 1 2 1 Пров. Вык. О 2 3 3 4 4 5 Боев. Взр. 6 ПИТАНИЕ 7 8 9 Вык. 1 2 3 4 10 ЛИНИЯ

Проверка пульта управления. 1 2 1 Пров. Вык. О 2 3 3 4 4 5 Боев. Взр. 6 ПИТАНИЕ 7 8 9 Вык. 1 2 3 4 10 ЛИНИЯ

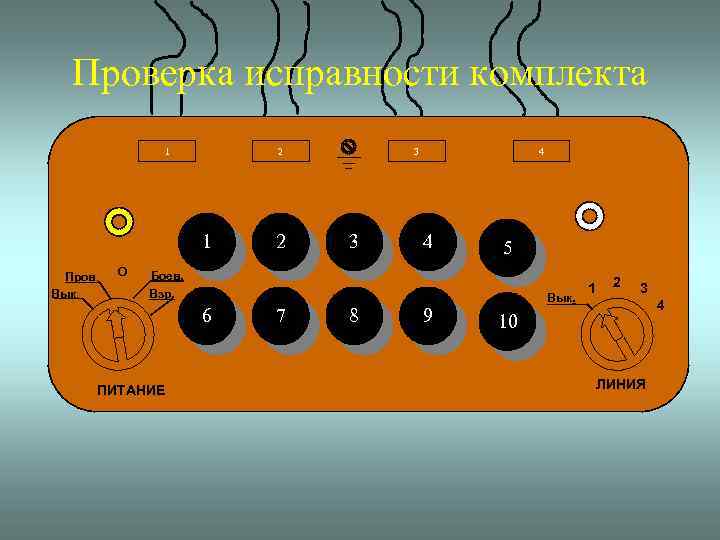

Проверка исправности комплекта 1 2 1 Пров. Вык. О 2 3 3 4 4 5 Боев. Взр. 6 ПИТАНИЕ 7 8 9 Вык. 1 2 3 4 10 ЛИНИЯ

Проверка исправности комплекта 1 2 1 Пров. Вык. О 2 3 3 4 4 5 Боев. Взр. 6 ПИТАНИЕ 7 8 9 Вык. 1 2 3 4 10 ЛИНИЯ

Проверка исправности комплекта 1 2 1 Пров. Вык. О 2 3 3 4 4 5 Боев. Взр. 6 ПИТАНИЕ 7 8 9 Вык. 1 2 3 4 10 ЛИНИЯ

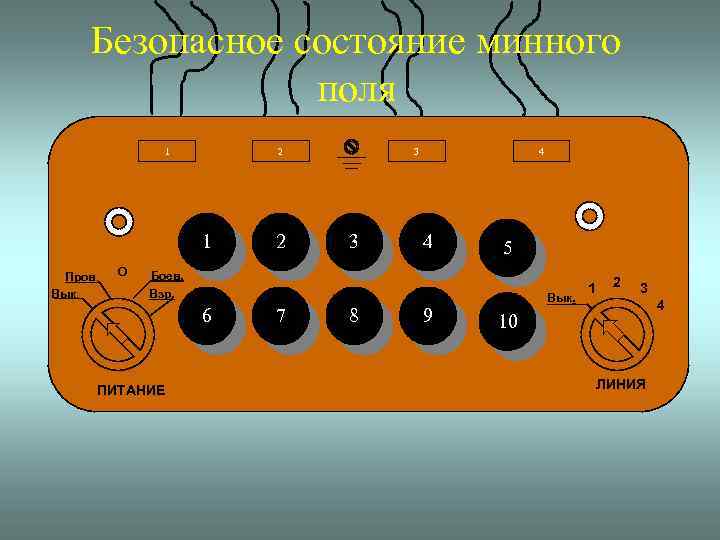

Безопасное состояние минного поля 1 2 1 Пров. Вык. О 2 3 3 4 4 5 Боев. Взр. 6 ПИТАНИЕ 7 8 9 Вык. 1 2 3 4 10 ЛИНИЯ

Боевое состояние минного поля 1 2 1 Пров. Вык. О 2 3 3 4 4 5 Боев. Взр. 6 ПИТАНИЕ 7 8 9 Вык. 1 2 3 4 10 ЛИНИЯ

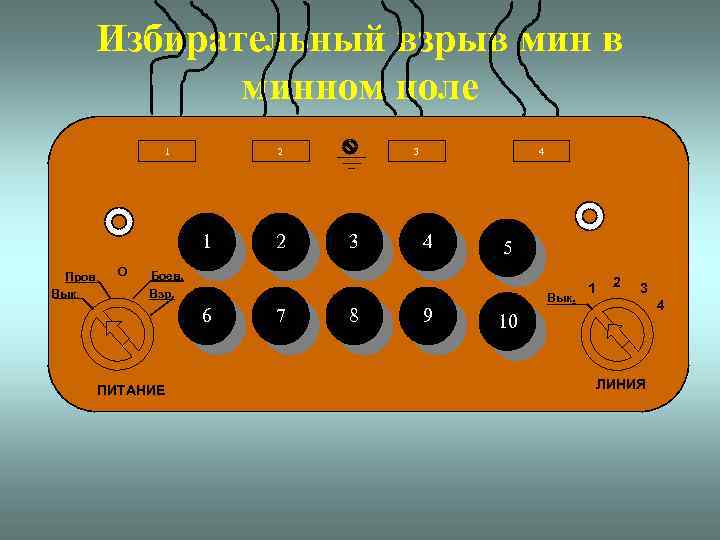

Избирательный взрыв минном поле 1 2 1 Пров. Вык. О 2 3 3 4 4 5 Боев. Взр. 6 ПИТАНИЕ 7 8 9 Вык. 1 2 3 4 10 ЛИНИЯ

Порядок установки комплекта

Действия взвода при установке минного поля № 5 № 3 № 6 № 2 № 4 № 1 2 -й участок № 6 № 5 № 2 № 4 № 3 3 -й участок № 1 1 -й участок 4 -й участок № 3 Флажки для обозначения границ участков минного поля № 5 № 4 № 6 Условные обозначения Саперы 1 -го отделения Саперы 2 -го отделения Саперы 3 -го отделения Осколочная мина Исполнительный прибор Лунка под мину или ИП Флажки для обозначения трасс Полевой склад прокладки линий управления Прицельная веха Табличка с номерами 1 -10 Линия управления № 1 № 2 Трасса для прокладки ЛУ

Действия взвода при установке минного поля № 5 № 3 № 6 № 2 № 1 № 4 № 6 № 4 № 5 № 2 № 3 № 1 № 6 № 3 № 5 Условные обозначения Саперы 1 -го отделения Саперы 2 -го отделения Саперы 3 -го отделения № 4 Осколочная мина Исполнительный прибор Лунка под мину или исполнительный прибор Полевой склад Прицельная веха № 1 № 2 Табличка с номерами 1 -10 Линия управления Трасса для прокладки ЛУ

• • • Требования безопасности 1. Личный состав должен знать порядок снаряжения, перевозки и установки мин. 2. Перед применением мин необходимо тщательно проверить их состояние и применять только исправные и полностью безопасные мины. 3. К содержанию установленных минных полей допускается личный состав, имеющий практический опыт работы с минами, установленными в минном поле, знающий границы минного поля, проходы в нем и безопасные подходы к нему. 4. При содержании минных полей запрещается: проверять минные поля, установленные с элементами неизвлекаемости и необезвреживаемости; проверять состояние мин с неконтактными взрывателями, с проволочными оттяжками и обрывными датчиками цели в условиях ограниченной видимости, а также в случае, если мины замаскированы грунтом или снегом; производить сезонную перестановку мин с обрывными датчиками цели; применять для закрытия проходов в противотанковых минных полях мины с неконтактными взрывателями. 5. Для повторной установки запрещается применять мины и взрыватели, имеющие вмятины, пробоины, повреждения корпуса, неисправные предохранительные устройства, а также не очищенные от грунта.

• • 6. Перед повторной установкой мин их взрыватели должны быть тщательно очищены от грязи и коррозии. 7. Снаряжение мин взрывателями должно производиться лицами, имеющими твердые практические навыки обращения с применяемыми образцами мин, под руководством командира подразделения. Взрыватели, имеющие предохранительные устройства, могут вставляться в мины заблаговременно; снаряжение мин взрывателями, не имеющими предохранительных устройств, производиться только на месте их установки. 8. При подготовке мин к установке, запрещается: устанавливать предохранительные устройства или замедлители во взрыватели, при подсоединенных к ним капсюлях-детонаторах (запалах); бросать, перекатывать по земле, складировать окончательно снаряженные мины, ударять по минам, нажимать на датчики цели или взрыватели; снаряжать мины взрывателями в местах, где не обеспечивается безопасность личного состава и местного населения. 9. При установке мины с натяжным датчиком цели, взрыватель в боевое положение можно переводить только после проверки исправности датчика цели непосредственно перед маскировкой мины. При отходе от мины запрещается пересекать зону установки её датчика цели.

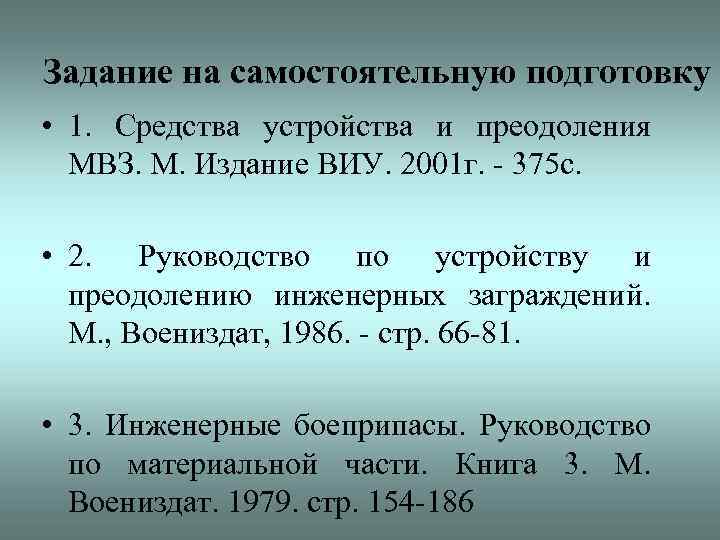

Задание на самостоятельную подготовку • 1. Средства устройства и преодоления МВЗ. М. Издание ВИУ. 2001 г. - 375 с. • 2. Руководство по устройству и преодолению инженерных заграждений. М. , Воениздат, 1986. - стр. 66 -81. • 3. Инженерные боеприпасы. Руководство по материальной части. Книга 3. М. Воениздат. 1979. стр. 154 -186
