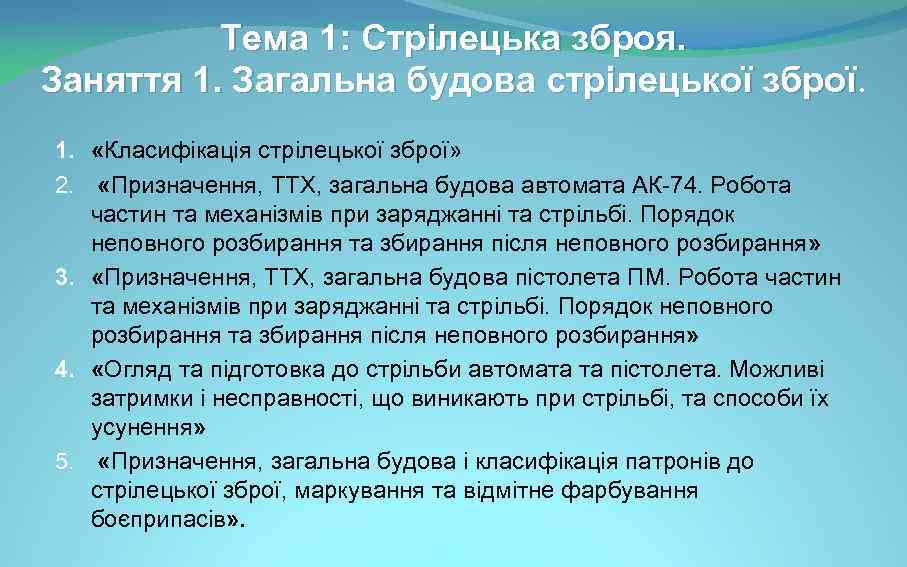

Тема 1: Стрілецька зброя. Заняття 1. Загальна будова стрілецької зброї 1. «Класифікація стрілецької зброї» 2. «Призначення, ТТХ, загальна будова автомата АК-74. Робота частин та механізмів при заряджанні та стрільбі. Порядок неповного розбирання та збирання після неповного розбирання» 3. «Призначення, ТТХ, загальна будова пістолета ПМ. Робота частин та механізмів при заряджанні та стрільбі. Порядок неповного розбирання та збирання після неповного розбирання» 4. «Огляд та підготовка до стрільби автомата та пістолета. Можливі затримки і несправності, що виникають при стрільбі, та способи їх усунення» 5. «Призначення, загальна будова і класифікація патронів до стрілецької зброї, маркування та відмітне фарбування боєприпасів» .

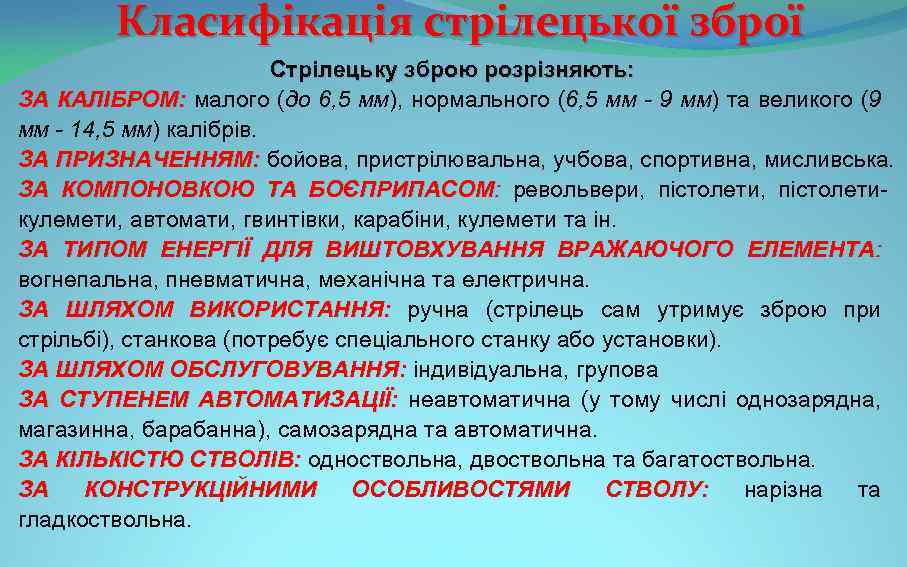

Класифікація стрілецької зброї Стрілецьку зброю розрізняють: ЗА КАЛІБРОМ: малого (до 6, 5 мм), нормального (6, 5 мм - 9 мм) та великого (9 мм - 14, 5 мм) калібрів. ЗА ПРИЗНАЧЕННЯМ: бойова, пристрілювальна, учбова, спортивна, мисливська. ЗА КОМПОНОВКОЮ ТА БОЄПРИПАСОМ: револьвери, пістолетикулемети, автомати, гвинтівки, карабіни, кулемети та ін. ЗА ТИПОМ ЕНЕРГІЇ ДЛЯ ВИШТОВХУВАННЯ ВРАЖАЮЧОГО ЕЛЕМЕНТА: вогнепальна, пневматична, механічна та електрична. ЗА ШЛЯХОМ ВИКОРИСТАННЯ: ручна (стрілець сам утримує зброю при стрільбі), станкова (потребує спеціального станку або установки). ЗА ШЛЯХОМ ОБСЛУГОВУВАННЯ: індивідуальна, групова ЗА СТУПЕНЕМ АВТОМАТИЗАЦІЇ: неавтоматична (у тому числі однозарядна, магазинна, барабанна), самозарядна та автоматична. ЗА КІЛЬКІСТЮ СТВОЛІВ: одноствольна, двоствольна та багатоствольна. ЗА КОНСТРУКЦІЙНИМИ ОСОБЛИВОСТЯМИ СТВОЛУ: нарізна та гладкоствольна.
ТТХ 5, 45 мм автомата АК-74 Калібр, мм. . . . . . 5, 45 Прицільна дальність, м. . . . 1000 Дальність прямого пострілу: - по грудній фігурі, м. . . 440 - по фігурі, що рухається, м. . . 625 Темп стрільби, пострілів у хвилину. . . 600 Бойова скорострільність: - чергами, пострілів у хвилину. . . до 100 - одиночним вогнем, пострілів у хвилину. . . . до 40 Вага автомату: - без багнету із спорядженим магазином, кг. . . 3, 6 - вага багнету, кг. . . 0, 49 Початкова швидкість польоту кулі, м/сек. . . . . 900 Найбільша дальність польоту кулі, м. . . 3150 Вбивча сила кулі зберігається, м. . . . 1350 Вага патрону, г. . . . . 10, 2 Місткість магазину, патронів. . . . 30 Довжина автомату з багнетом, мм. . . . . 1089
ОСНОВНІ ЧАСТИНИ ТА МЕХАНІЗМИ АВТОМАТА 4 2 7 5 1 6 8 3 9 СЛАД: 1. ствол з ствольною коробкою, прикладом, пистолетною рукоядкой та прицільним пристроєм; 2. кришка ствольної коробки; 3. зворотній механізм; 4. затворна рама з газовим поршнем; 5. затвор; 6. ударно-спусковий механізм; 7. газова трубка зі ствольною накладкою; 8. цівка; 9. магазин.

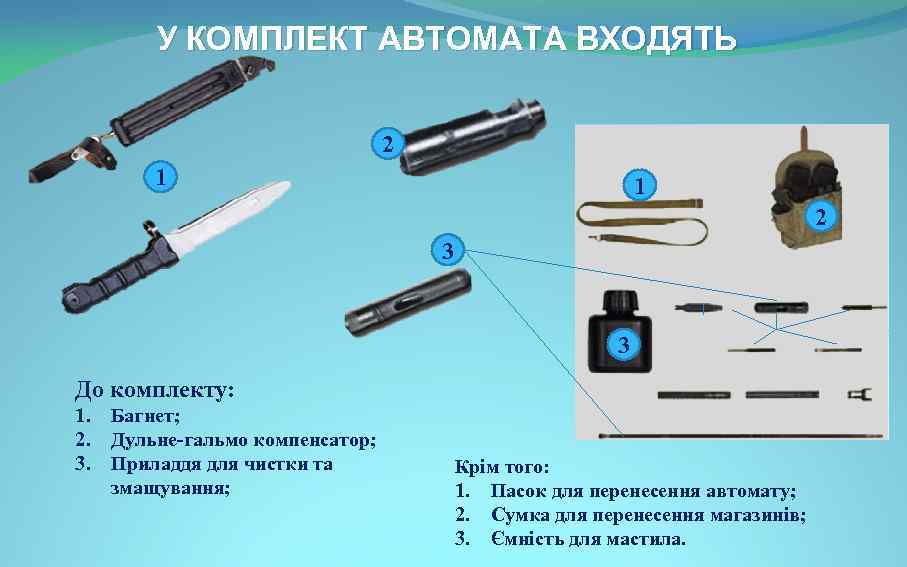

У КОМПЛЕКТ АВТОМАТА ВХОДЯТЬ 2 1 1 2 3 3 До комплекту: 1. 2. 3. Багнет; Дульне-гальмо компенсатор; Приладдя для чистки та змащування; Крім того: 1. Пасок для перенесення автомату; 2. Сумка для перенесення магазинів; 3. Ємність для мастила.
ПАТРОН 5, 45× 39 мм Тип зброї, що використовує патрон: АК-74, АК-74 В, АК 105, АН-94, А-91 і ін. Початкова швидкість кулі, 890 м/с Дулова енергія кулі, 1347 Дж Вага патрона, 10, 2 г Вага кулі, 3, 4 г Довжина патрона, 57 мм Довжина гільзи, 39, 6 мм Довжина кулі, 25, 5 мм Діаметр патрона по віночкові гільзи, 7, 62 мм A — металева оболонка, B — сталевий сердечник, C — пустотіле вилучення, D — свинцева вставка, E — пороховий заряд, капсуль

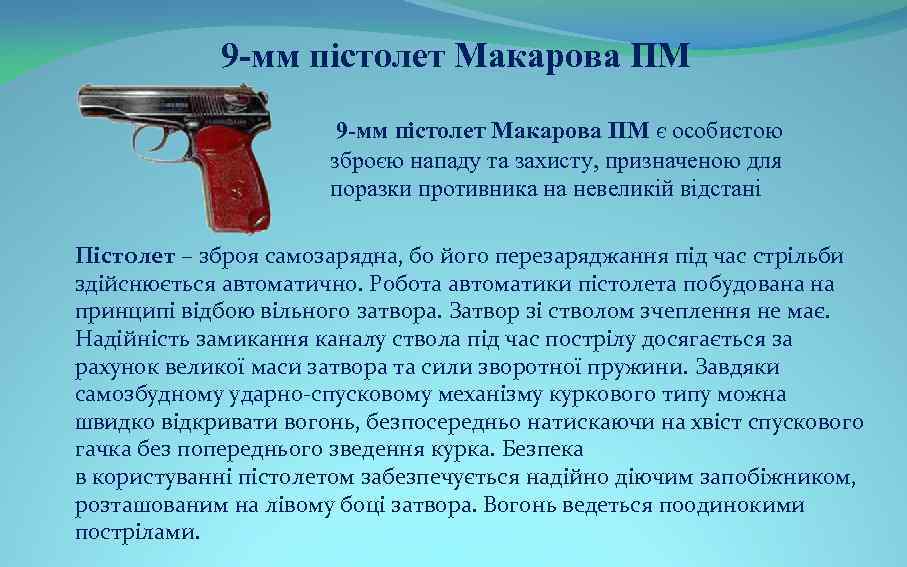

9 -мм пістолет Макарова ПМ є особистою зброєю нападу та захисту, призначеною для поразки противника на невеликій відстані Пістолет – зброя самозарядна, бо його перезаряджання під час стрільби здійснюється автоматично. Робота автоматики пістолета побудована на принципі відбою вільного затвора. Затвор зі стволом зчеплення не має. Надійність замикання каналу ствола під час пострілу досягається за рахунок великої маси затвора та сили зворотної пружини. Завдяки самозбудному ударно-спусковому механізму куркового типу можна швидко відкривати вогонь, безпосередньо натискаючи на хвіст спускового гачка без попереднього зведення курка. Безпека в користуванні пістолетом забезпечується надійно діючим запобіжником, розташованим на лівому боці затвора. Вогонь ведеться поодинокими пострілами.

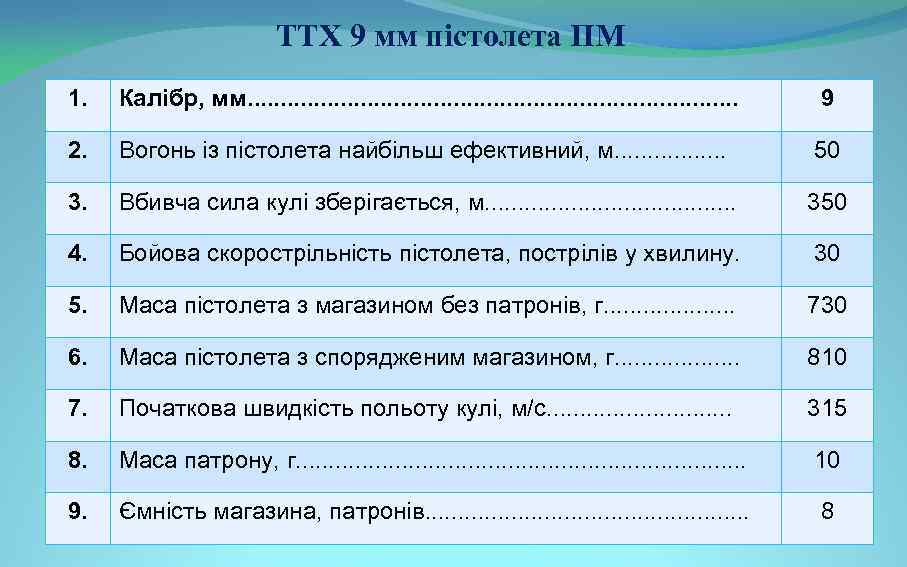

ТТХ 9 мм пістолета ПМ 1. Калібр, мм. . . . . 9 2. Вогонь із пістолета найбільш ефективний, м. . . . 50 3. Вбивча сила кулі зберігається, м. . . . . 350 4. Бойова скорострільність пістолета, пострілів у хвилину. 30 5. Маса пістолета з магазином без патронів, г. . . . . 730 6. Маса пістолета з спорядженим магазином, г. . . . . 810 7. Початкова швидкість польоту кулі, м/с. . . . 315 8. Маса патрону, г. . . . . 10 9. Ємність магазина, патронів. . . 8
Загальна будова пістолета Складається: 1. рамки зі стволом і спусковою скобою; 2. затвора з ударником, викидачем і запобіжником; 3. зворотної пружини; 4. ударно-спускового механізму; 5. рукоятки з гвинтом; 6. затворної затримки; 7. магазина.

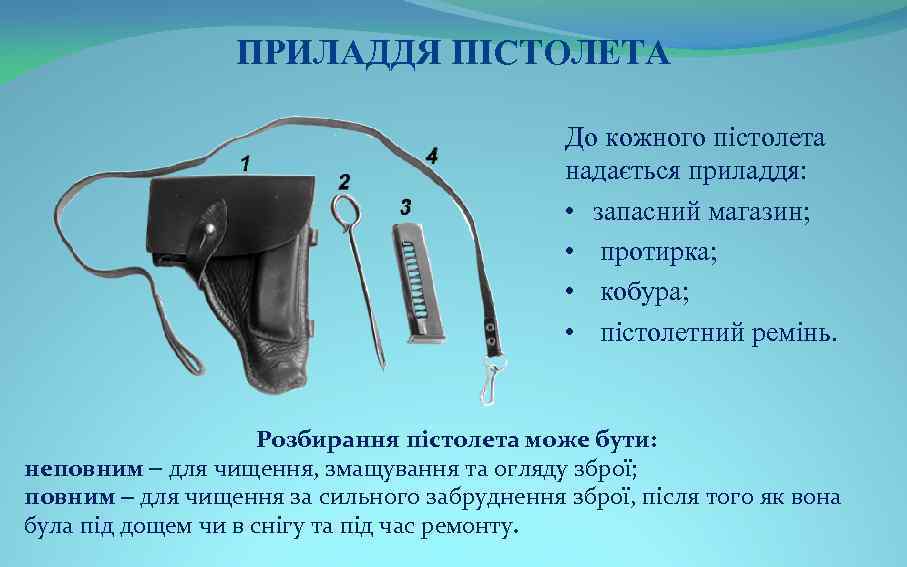

ПРИЛАДДЯ ПІСТОЛЕТА До кожного пістолета надається приладдя: • запасний магазин; • протирка; • кобура; • пістолетний ремінь. Розбирання пістолета може бути: неповним для чищення, змащування та огляду зброї; повним для чищення за сильного забруднення зброї, після того як вона була під дощем чи в снігу та під час ремонту.

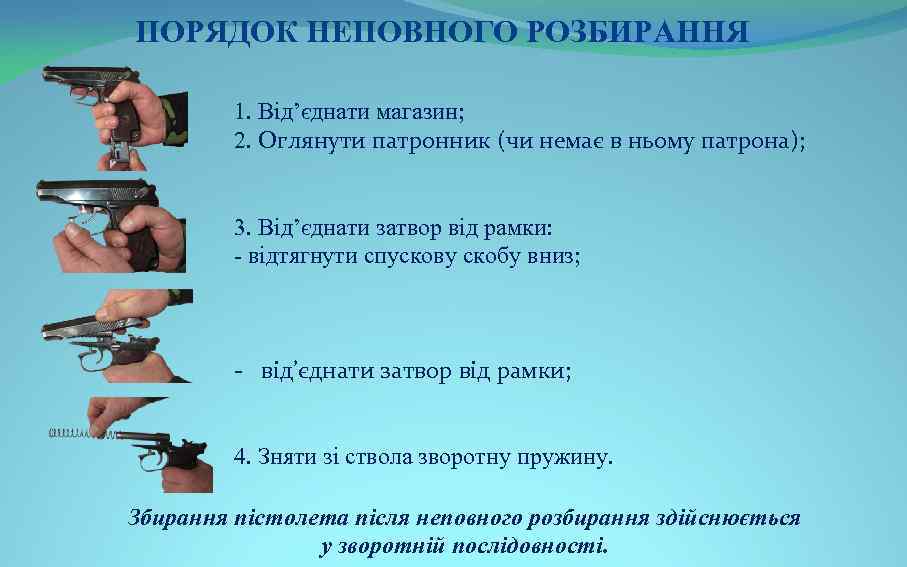

ПОРЯДОК НЕПОВНОГО РОЗБИРАННЯ 1. Від’єднати магазин; 2. Оглянути патронник (чи немає в ньому патрона); 3. Від’єднати затвор від рамки: - відтягнути спускову скобу вниз; - від’єднати затвор від рамки; 4. Зняти зі ствола зворотну пружину. Збирання пістолета після неповного розбирання здійснюється у зворотній послідовності.
ПАТРОН 9× 18 мм ПМ Тип зброї, що використовує патрон: ПМ, АПС Початкова швидкість кулі, 315 -340 м/с Дулова енергія кулі, 348 -353 Дж Довжина патрона, 25 мм Довжина гільзи, 18 мм Вага патрона, 10 гр Вага кулі, 6, 1 гр Вага порохового заряду, 0, 25 гр 1 -сталева сердцевина; 3 -куля; 4 -пороховий заряд; 5 -гільза; 6 - капсуль.
