ТЕМА 1. Стрелковое оружие и учебные стрелковые приборы. Занятие № 3 Назначение, боевые свойства, устройство и принцип работы частей и механизмов снайперской винтовки Драгунова его неполная разборка и сборка. Работа частей и механизмов при заряжании и стрельбе. Задержки при стрельбе и способы их устранения.
Учебные вопросы • Назначение, боевые свойства, устройство и принцип работы частей и механизмов снайперской винтовки Драгунова его неполная разборка и сборка. • Работа частей и механизмов при заряжании и стрельбе. Задержки при стрельбе и способы их устранения.
УЧЕБНАЯ ЛИТЕРАТУРА: • 1. "Руководство по 7, 62 мм винтовке СВД". • 2. "Методика огневой подготовки мотострелковых подразделений", стр. 11 16, 25 26. • 3. Методическое пособие «Требования безопасности в ходе учений и занятий по боевой подготовке»
Вопрос № 1 Назначение, боевые свойства, устройство и принцип работы частей и механизмов снайперской винтовки Драгунова его неполная разборка и сборка. СВД оружие снайпера, предназначено для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей. Учитывая опыт войны в Афганистане в каждом МСО по штату один снайпер. Современные требования, предъявляемые к снайперским винтовкам: • а) оружие и боеприпасы должны обеспечивать поражение живой цели на дальность до 900 м; • б) необходима высокая вероятность попадания первым выстрелом в мишень на дальности до 600 м и в грудную клетку - до 400 м; • в) на точность стрельбы не должны влиять погодные и климатические условия, а также температура ствола и состояние самого оружия (чистое оно или загрязненное); • г) все демаскирующие факторы дым, пламя, звуки при выстреле, клацание затвора при перезаряжании, стук подвижных частей автоматически должны быть минимальные.
• • Перечисленные требования являются главными, без выполнения ко торых оружие и боеприпасы непригодны для использования в качестве снайперских. Кроме этих требований к снайперскому оружию и боеприпасам предъявляется ряд других: а) винтовка должна иметь удобную форму для стрельбы из различных положений, относительно небольшие габариты и массу (длина вместе с пламегасителем около 1200 мм, длина ствола 650 мм); б) крепление прицела должно быть прочным и позволять быстро заменять дневные и ночные прицельные устройства; в) усилие стрелка должно быть регулируемым и вполне определенным (не менее 2 кг); г) сила отдачи не должна превышать 3 кг.
Тактико-технические характеристики: Прицельная дальность, м с оптическим прицелом с открытым прицелом 1300 1200 Дальность прямого выстрела, м по грудной фигуре по бегущей фигуре 430 640 Боевая скорострельность, выстр. /м до 30 Начальная скорость пули, м/с 830 Убойная дальность, м 3800 Масса с оптическим прицелом, неснаряженным магазином, кг 4, 3 Емкость магазина, шт. 10 Толщина мушки, мм 2 Калибр 7, 62 Ресурс живучести ствола, выстр. 6000 Год принятия на вооружение 1963
Общее устройство СВД состоит из следующих основных частей и механизмов: ствола со ствольной коробкой, открытым прицелом и прикладом; крышки ствольной коробки; возвратного механизма; затворной рамы; затвора; газовой трубки с регулятором газового поршня и толкателя с пружиной; ствольных накладок (правой и левой); ударно спускового механизма; предохранителя; магазина; щеки приклада; оптического прицела ПСО 1; штык ножа.
СВД основные части и механизмы

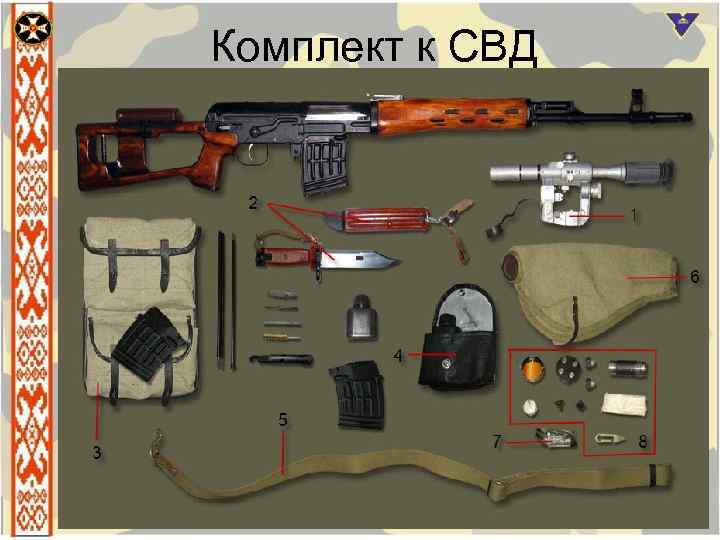

Комплект к СВД

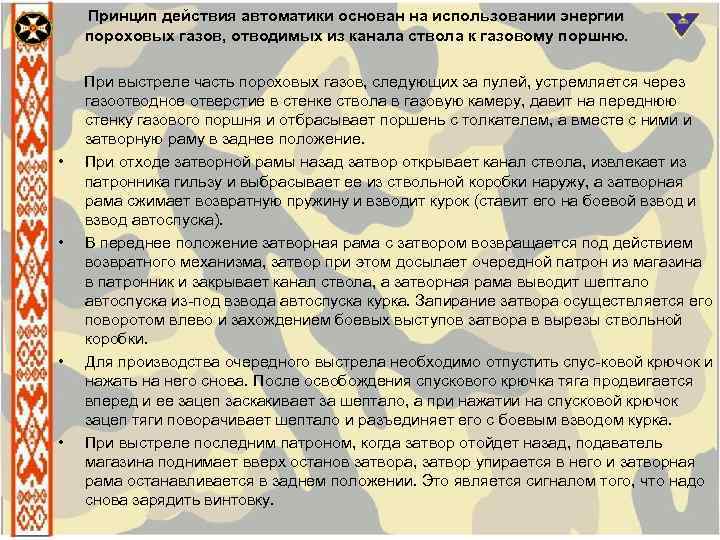

Принцип действия автоматики основан на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню. • • При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение. При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на боевой взвод и взвод автоспуска). В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из под взвода автоспуска курка. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки. Для производства очередного выстрела необходимо отпустить спус ковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом того, что надо снова зарядить винтовку.
Порядок неполной разборки снайперской винтовки: отделить магазин (проверить, нет ли патрона в патроннике); отделить оптический прицел; отделить щеку приклада; отделить крышку ствольной коробки с возвратным механизмом;

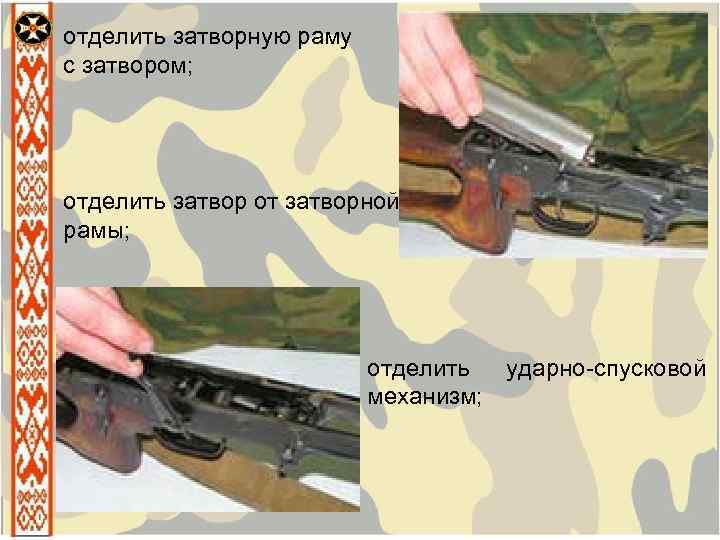

отделить затворную раму с затвором; отделить затвор от затворной рамы; отделить ударно спусковой механизм;

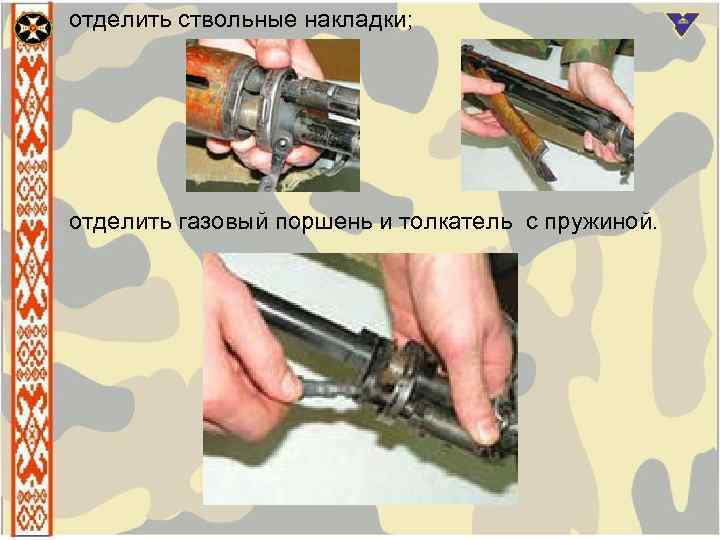

отделить ствольные накладки; отделить газовый поршень и толкатель с пружиной.

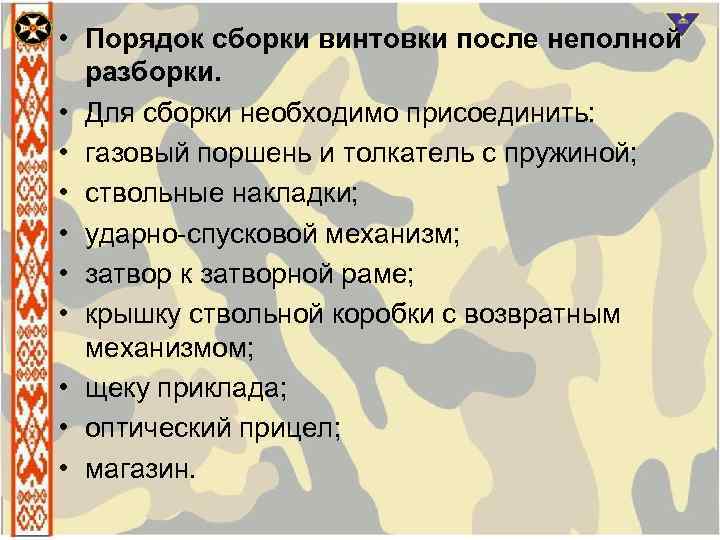

• Порядок сборки винтовки после неполной разборки. • Для сборки необходимо присоединить: • газовый поршень и толкатель с пружиной; • ствольные накладки; • ударно спусковой механизм; • затвор к затворной раме; • крышку ствольной коробки с возвратным механизмом; • щеку приклада; • оптический прицел; • магазин.

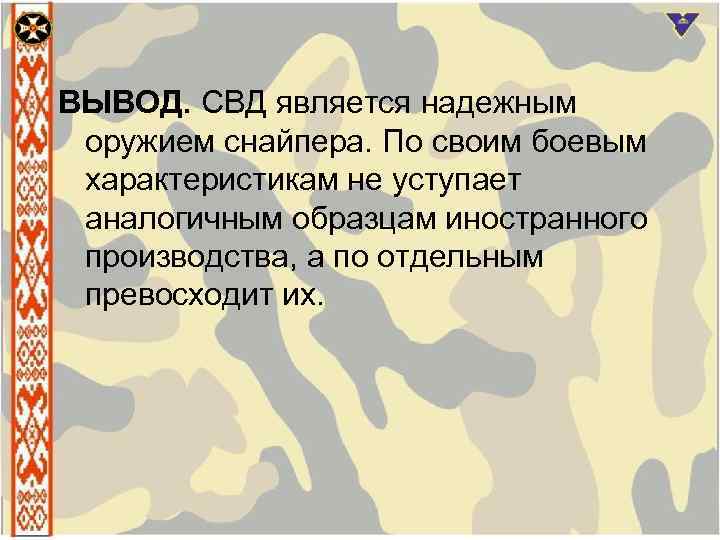

ВЫВОД. СВД является надежным оружием снайпера. По своим боевым характеристикам не уступает аналогичным образцам иностранного производства, а по отдельным превосходит их.

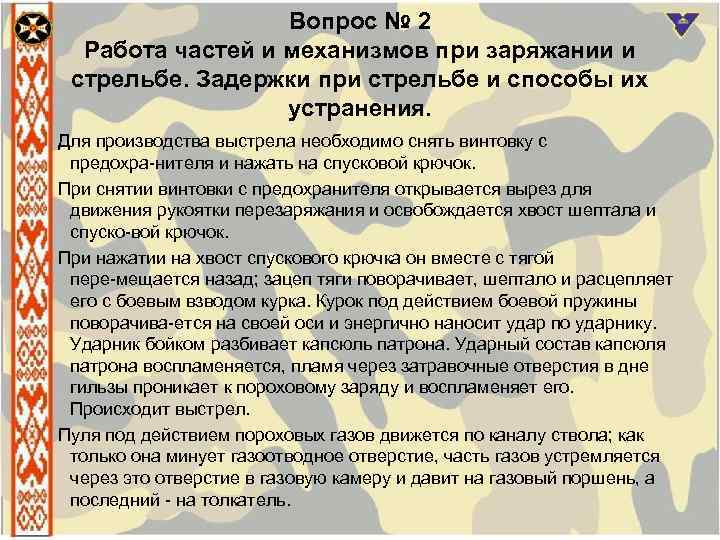

Вопрос № 2 Работа частей и механизмов при заряжании и стрельбе. Задержки при стрельбе и способы их устранения. Для производства выстрела необходимо снять винтовку с предохра нителя и нажать на спусковой крючок. При снятии винтовки с предохранителя открывается вырез для движения рукоятки перезаряжания и освобождается хвост шептала и спуско вой крючок. При нажатии на хвост спускового крючка он вместе с тягой пере мещается назад; зацеп тяги поворачивает, шептало и расцепляет его с боевым взводом курка. Курок под действием боевой пружины поворачива ется на своей оси и энергично наносит удар по ударнику. Ударник бойком разбивает капсюль патрона. Ударный состав капсюля патрона воспламеняется, пламя через затравочные отверстия в дне гильзы проникает к пороховому заряду и воспламеняет его. Происходит выстрел. Пуля под действием пороховых газов движется по каналу ствола; как только она минует газоотводное отверстие, часть газов устремляется через это отверстие в газовую камеру и давит на газовый поршень, а последний на толкатель.

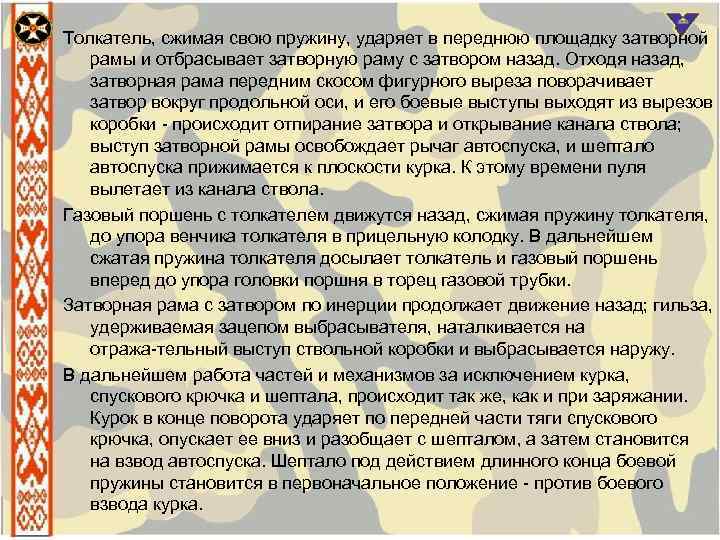

Толкатель, сжимая свою пружину, ударяет в переднюю площадку затворной рамы и отбрасывает затворную раму с затвором назад. Отходя назад, затворная рама передним скосом фигурного выреза поворачивает затвор вокруг продольной оси, и его боевые выступы выходят из вырезов коробки происходит отпирание затвора и открывание канала ствола; выступ затворной рамы освобождает рычаг автоспуска, и шептало автоспуска прижимается к плоскости курка. К этому времени пуля вылетает из канала ствола. Газовый поршень с толкателем движутся назад, сжимая пружину толкателя, до упора венчика толкателя в прицельную колодку. В дальнейшем сжатая пружина толкателя досылает толкатель и газовый поршень вперед до упора головки поршня в торец газовой трубки. Затворная рама с затвором по инерции продолжает движение назад; гильза, удерживаемая зацепом выбрасывателя, наталкивается на отража тельный выступ ствольной коробки и выбрасывается наружу. В дальнейшем работа частей и механизмов за исключением курка, спускового крючка и шептала, происходит так же, как и при заряжании. Курок в конце поворота ударяет по передней части тяги спускового крючка, опускает ее вниз и разобщает с шепталом, а затем становится на взвод автоспуска. Шептало под действием длинного конца боевой пружины становится в первоначальное положение против боевого взвода курка.

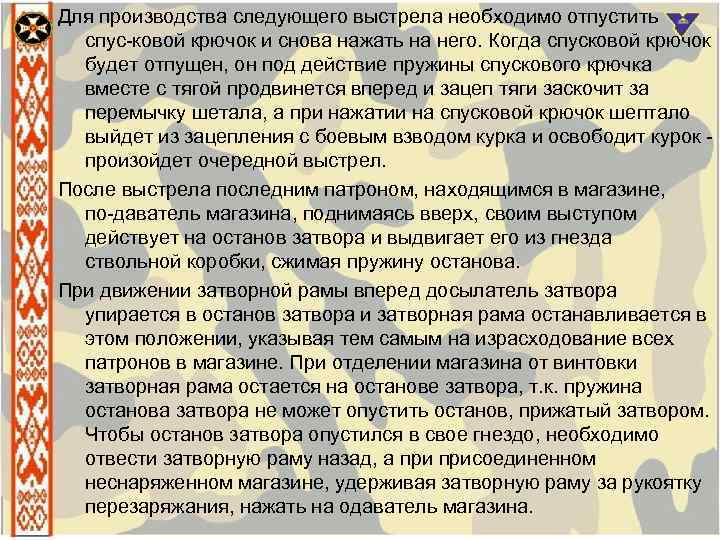

Для производства следующего выстрела необходимо отпустить спус ковой крючок и снова нажать на него. Когда спусковой крючок будет отпущен, он под действие пружины спускового крючка вместе с тягой продвинется вперед и зацеп тяги заскочит за перемычку шетала, а при нажатии на спусковой крючок шептало выйдет из зацепления с боевым взводом курка и освободит курок произойдет очередной выстрел. После выстрела последним патроном, находящимся в магазине, по даватель магазина, поднимаясь вверх, своим выступом действует на останов затвора и выдвигает его из гнезда ствольной коробки, сжимая пружину останова. При движении затворной рамы вперед досылатель затвора упирается в останов затвора и затворная рама останавливается в этом положении, указывая тем самым на израсходование всех патронов в магазине. При отделении магазина от винтовки затворная рама остается на останове затвора, т. к. пружина останова затвора не может опустить останов, прижатый затвором. Чтобы останов затвора опустился в свое гнездо, необходимо отвести затворную раму назад, а присоединенном неснаряженном магазине, удерживая затворную раму за рукоятку перезаряжания, нажать на одаватель магазина.

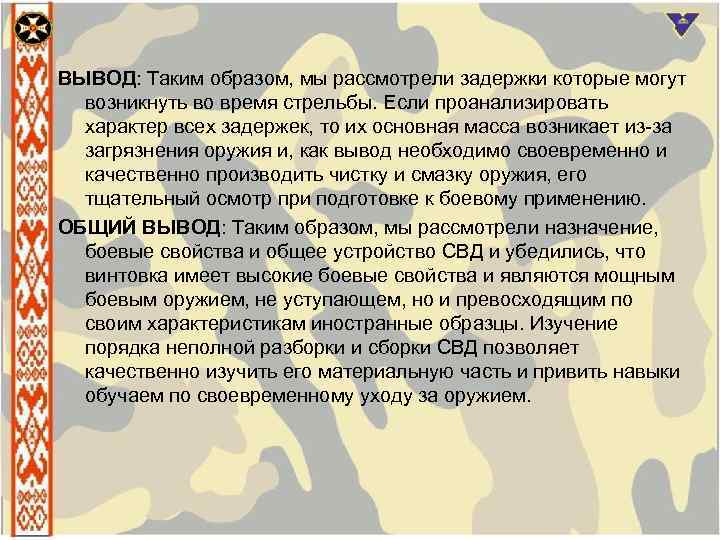

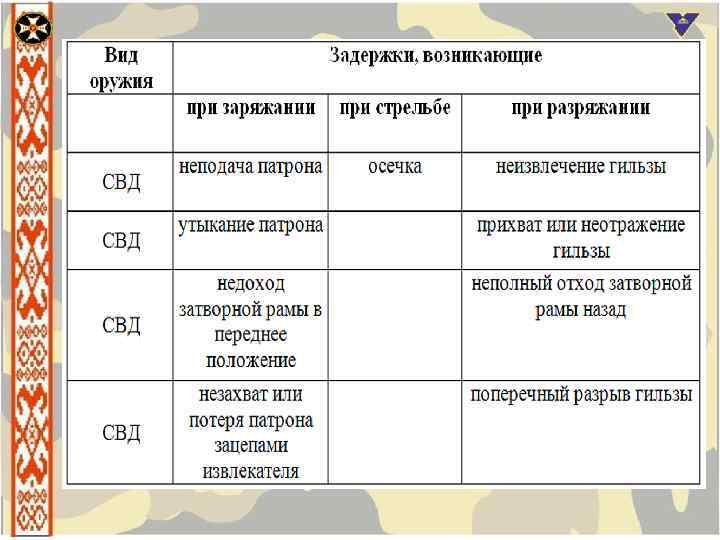

ВЫВОД: Таким образом, мы рассмотрели задержки которые могут возникнуть во время стрельбы. Если проанализировать характер всех задержек, то их основная масса возникает из за загрязнения оружия и, как вывод необходимо своевременно и качественно производить чистку и смазку оружия, его тщательный осмотр при подготовке к боевому применению. ОБЩИЙ ВЫВОД: Таким образом, мы рассмотрели назначение, боевые свойства и общее устройство СВД и убедились, что винтовка имеет высокие боевые свойства и являются мощным боевым оружием, не уступающем, но и превосходящим по своим характеристикам иностранные образцы. Изучение порядка неполной разборки и сборки СВД позволяет качественно изучить его материальную часть и привить навыки обучаем по своевременному уходу за оружием.

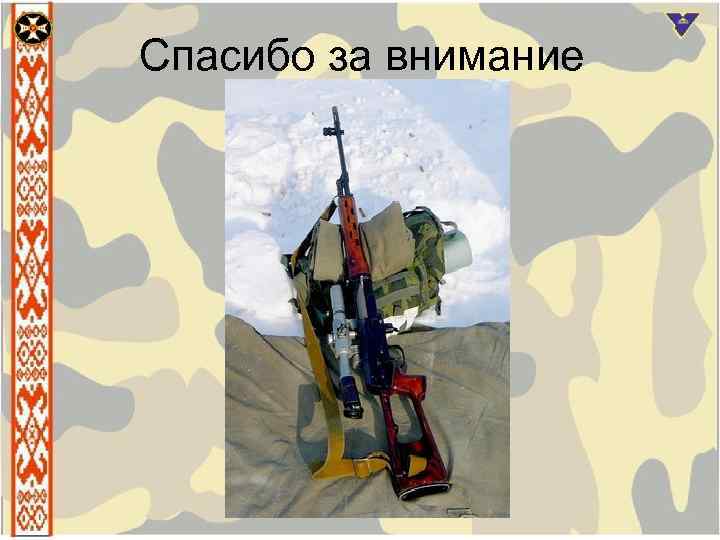

Спасибо за внимание
