Тема 1: Стрелковое оружие и гранатометы Занятие 5: «Ручные осколочные и кумулятивные гранаты»

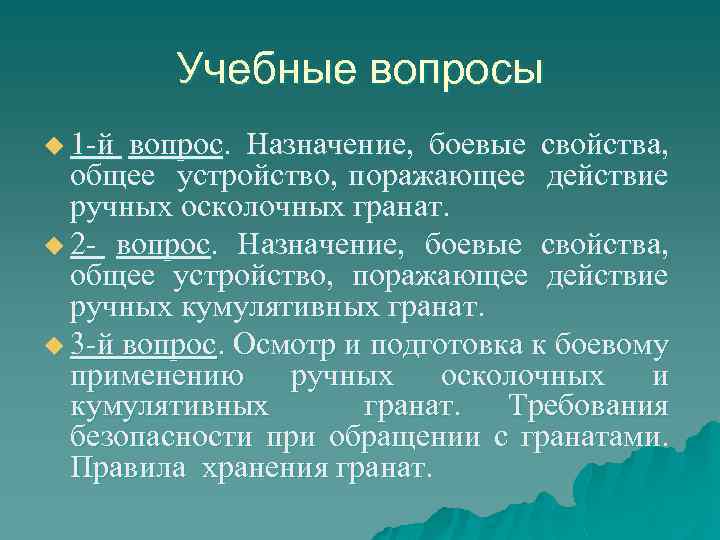

Учебные вопросы u 1 -й вопрос. Назначение, боевые свойства, общее устройство, поражающее действие ручных осколочных гранат. u 2 - вопрос. Назначение, боевые свойства, общее устройство, поражающее действие ручных кумулятивных гранат. u 3 -й вопрос. Осмотр и подготовка к боевому применению ручных осколочных и кумулятивных гранат. Требования безопасности при обращении с гранатами. Правила хранения гранат.

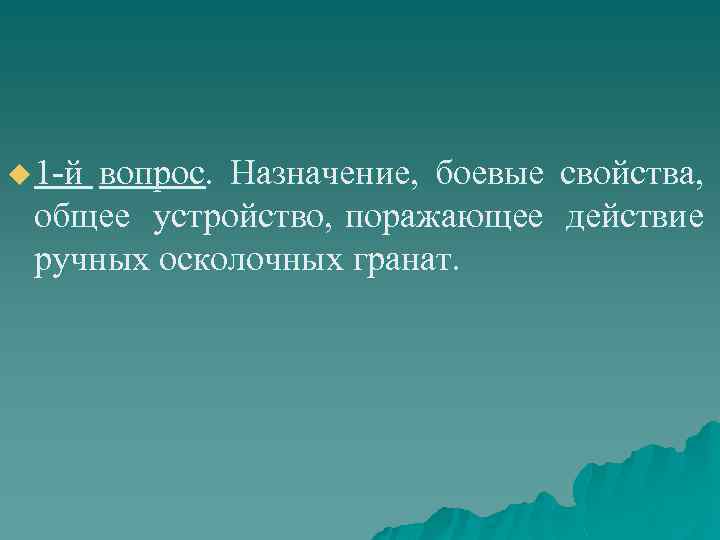

u 1 -й вопрос. Назначение, боевые общее устройство, поражающее ручных осколочных гранат. свойства, действие

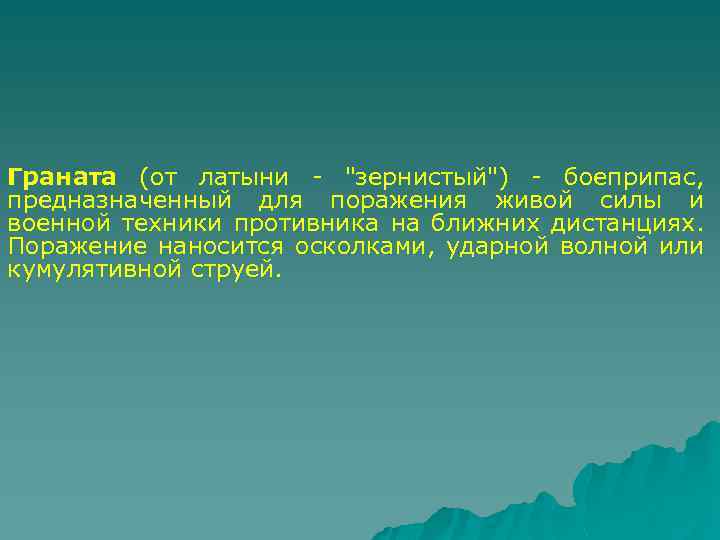

Граната (от латыни - "зернистый") - боеприпас, предназначенный для поражения живой силы и военной техники противника на ближних дистанциях. Поражение наносится осколками, ударной волной или кумулятивной струей.

Боевые свойства гранат РГД 5 РГ 42 Ф 1 РГН РГО Вес снаряжен ной гранаты, г 310 420 600 310 530 Средняя дальность броска гранаты, м 40 50 30 40 35 45 20 40 Запал УЗРГ М УДЗ Время горения замедлите ля запала, сек 3, 2 4, 2 3, 3 4, 3 Радиус разлета убойных осколков, м до 25 до 200

Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою в различных условиях местности и в любое время года при температуре воздуха от +50 С до – 50 С. 1 капсюль детонатор; 2 замедлитель; 3 – корпус; 4 – трубка для запала; 5 – разрывной заряд; 6 – капсюль воспламенитель; 7 – ударник; 8 – боевая пружина; 9 – направляющая шайба; 10 – трубка ударного механизма; 11 – спусковой рычаг; 12 – запал; 13 – предохранительная чека; 14 – металлическая лента; 15 – соединительная втулка.

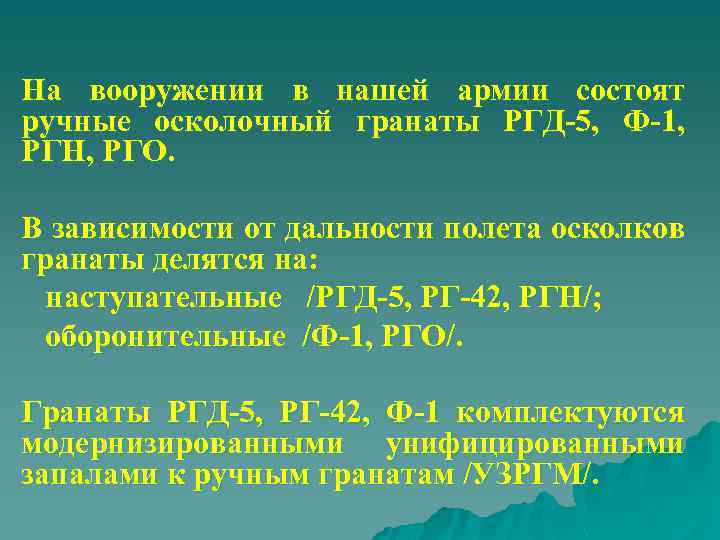

На вооружении в нашей армии состоят ручные осколочный гранаты РГД 5, Ф 1, РГН, РГО. В зависимости от дальности полета осколков гранаты делятся на: наступательные /РГД 5, РГ 42, РГН/; оборонительные /Ф 1, РГО/. Гранаты РГД 5, РГ 42, Ф 1 комплектуются модернизированными унифицированными запалами к ручным гранатам /УЗРГМ/.

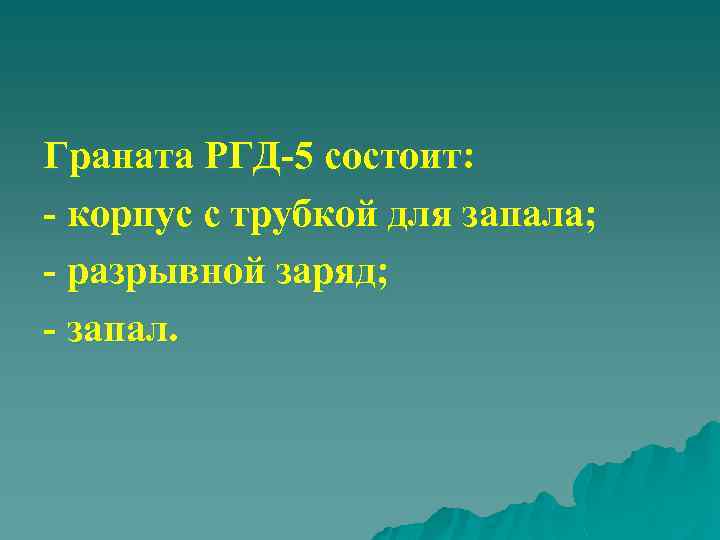

Граната РГД 5 состоит: корпус с трубкой для запала; разрывной заряд; запал.

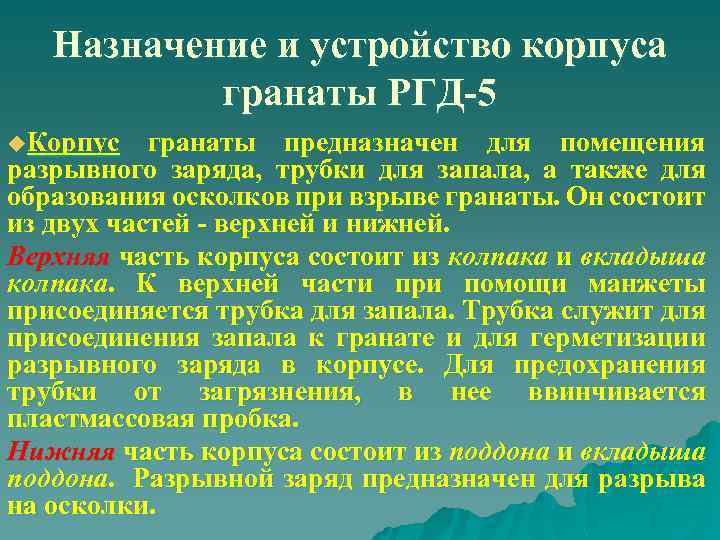

Назначение и устройство корпуса гранаты РГД 5 u. Корпус гранаты предназначен для помещения разрывного заряда, трубки для запала, а также для образования осколков при взрыве гранаты. Он состоит из двух частей верхней и нижней. Верхняя часть корпуса состоит из колпака и вкладыша колпака. К верхней части при помощи манжеты присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения, в нее ввинчивается пластмассовая пробка. Нижняя часть корпуса состоит из поддона и вкладыша поддона. Разрывной заряд предназначен для разрыва на осколки.

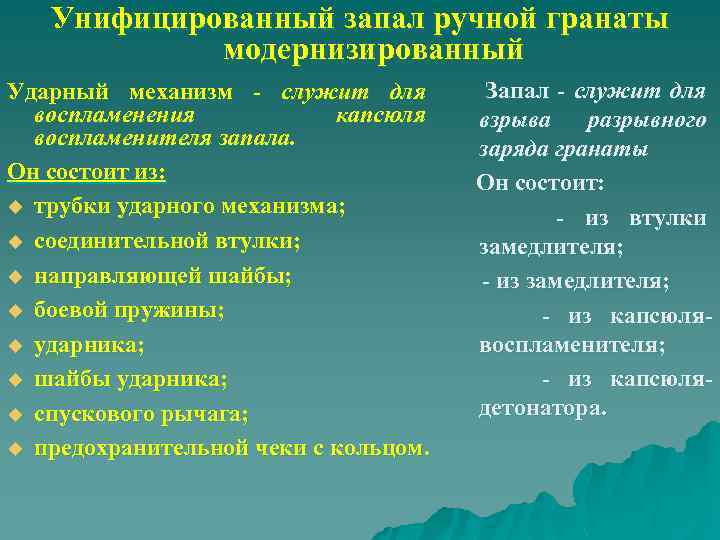

Унифицированный запал ручной гранаты модернизированный Ударный механизм служит для воспламенения капсюля воспламенителя запала. Он состоит из: u трубки ударного механизма; u соединительной втулки; u направляющей шайбы; u боевой пружины; u ударника; u шайбы ударника; u спускового рычага; u предохранительной чеки с кольцом. Запал служит для взрыва разрывного заряда гранаты Он состоит: из втулки замедлителя; из капсюля воспламенителя; из капсюля детонатора.

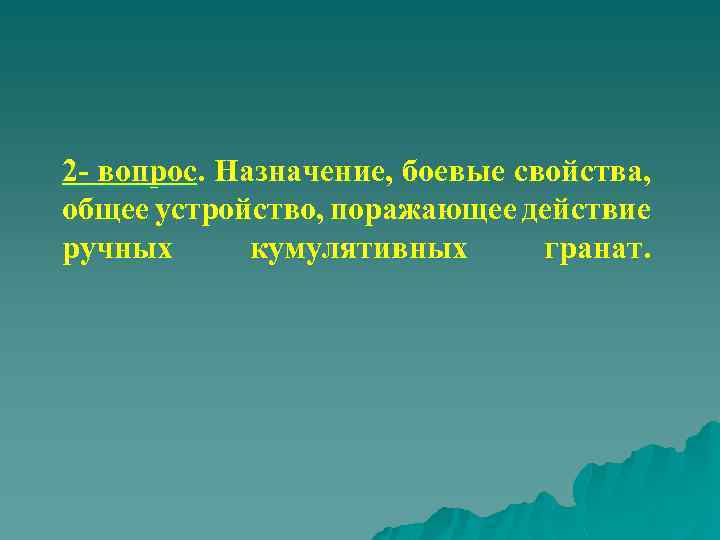

2 вопрос. Назначение, боевые свойства, общее устройство, поражающее действие ручных кумулятивных гранат.

Ручная кумулятивная граната РКГ 3 противотанковая граната направленного действия, предназначенная для борьбы с САУ, бронетранспортерами, БМП противника, а также для разрушения долговременных и полевых оборонительных средств и сооружений. Граната метается только из укрытия. 1—корпус; 2— рукоятка; 3—пружина стабилизатора; 4 — матерчатый конус; 5 — откидной колпак с планкой; 6—пружина колпака; 7—проволочные перья; 8— подвижная трубка; 9 – крышка; 10 – дно.

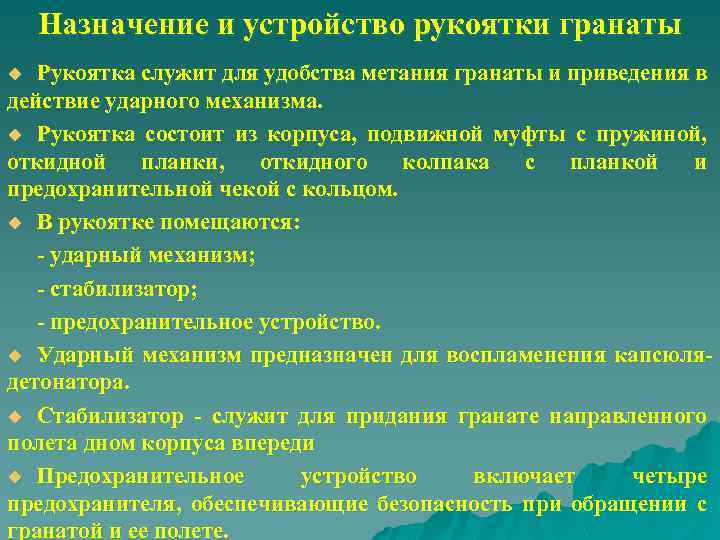

Назначение и устройство рукоятки гранаты Рукоятка служит для удобства метания гранаты и приведения в действие ударного механизма. u Рукоятка состоит из корпуса, подвижной муфты с пружиной, откидной планки, откидного колпака с планкой и предохранительной чекой с кольцом. u В рукоятке помещаются: ударный механизм; стабилизатор; предохранительное устройство. u Ударный механизм предназначен для воспламенения капсюля детонатора. u Стабилизатор служит для придания гранате направленного полета дном корпуса впереди u Предохранительное устройство включает четыре предохранителя, обеспечивающие безопасность при обращении с гранатой и ее полете. u

Порядок подготовки противотанковой гранаты к метанию. Для заряжания гранаты по команде: "Подготовить кумулятивные гранаты", а в бою и самостоятельно, необходимо: взять гранату в левую руку, свинтить рукоятку с корпуса и положить ее в сумку или на подстилку; вставить запал в трубку крышки корпуса гранаты; навинтить до отказа рукоятку на корпус гранаты, граната готова к броску. Для метания граната берется в правую руку так, чтобы откидная планка пальцами руки была плотно прижата к рукоятке. Удерживая гранату в указанном положении, выпрямить концы предохранительной чеки, пальцем левой руки выдернуть ее за кольцо из рукоятки, размахнуться и бросить гранату в цель, а самому укрыться.

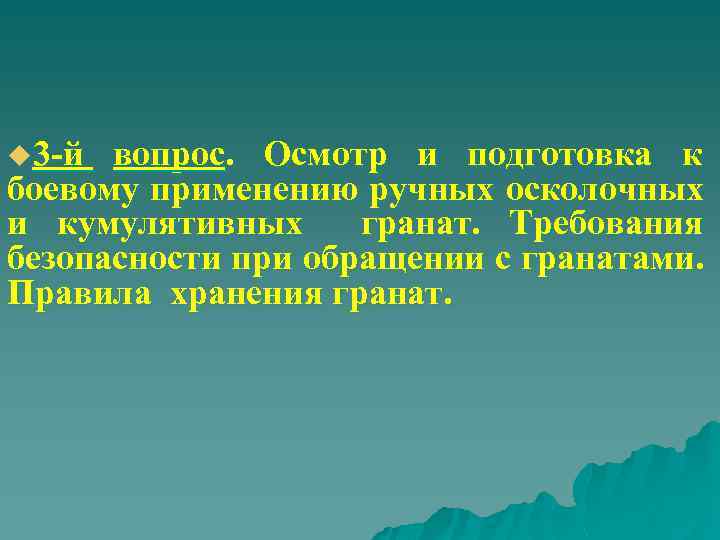

u 3 й вопрос. Осмотр и подготовка к боевому применению ручных осколочных и кумулятивных гранат. Требования безопасности при обращении с гранатами. Правила хранения гранат.

u При обучении метанию боевых гранат соблюдать следующие требования безопасности: 1) обучаемые должны быть в стальных шлемах; 2) перед заряжанием осмотреть гранаты и запалы; в случае обнаружения неисправностей доложить командиру; 3) метание осколочной оборонительной и противотанковой гранат производить из окопа или из за укрытия, не пробиваемого осколками, под руководством офицера; 4) при метании одним обучаемым нескольких гранат каждую последующую гранату бросать по истечении не менее 5 с после взрыва предыдущей; 5) если граната не была брошена (предохранительная чека не вынималась), разряжание ее производить только по команде и под непосредственным наблюдением командира;

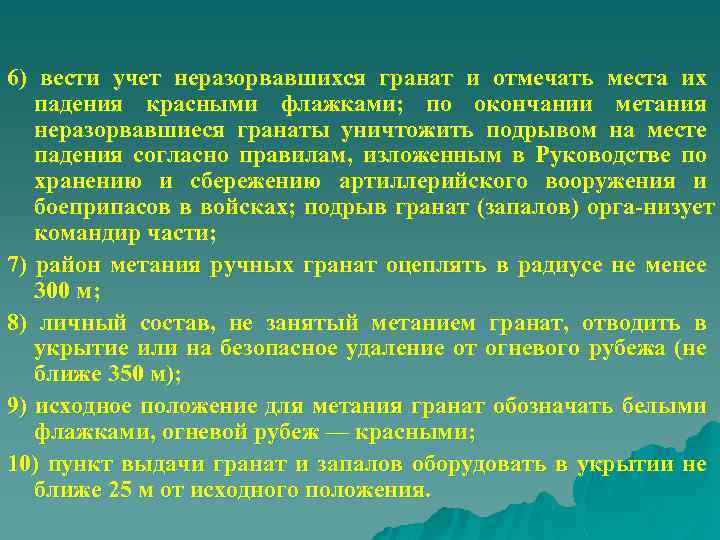

6) вести учет неразорвавшихся гранат и отмечать места их падения красными флажками; по окончании метания неразорвавшиеся гранаты уничтожить подрывом на месте падения согласно правилам, изложенным в Руководстве по хранению и сбережению артиллерийского вооружения и боеприпасов в войсках; подрыв гранат (запалов) орга низует командир части; 7) район метания ручных гранат оцеплять в радиусе не менее 300 м; 8) личный состав, не занятый метанием гранат, отводить в укрытие или на безопасное удаление от огневого рубежа (не ближе 350 м); 9) исходное положение для метания гранат обозначать белыми флажками, огневой рубеж — красными; 10) пункт выдачи гранат и запалов оборудовать в укрытии не ближе 25 м от исходного положения.

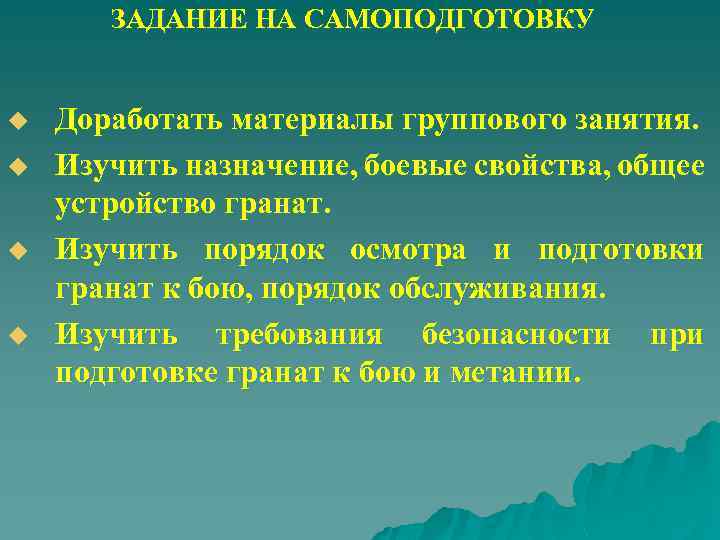

ЗАДАНИЕ НА САМОПОДГОТОВКУ u u Доработать материалы группового занятия. Изучить назначение, боевые свойства, общее устройство гранат. Изучить порядок осмотра и подготовки гранат к бою, порядок обслуживания. Изучить требования безопасности при подготовке гранат к бою и метании.
