Тема 1 Основные сведения о ПК Управление стартом

Тема 1: Основные сведения о ПК. Управление стартом системы

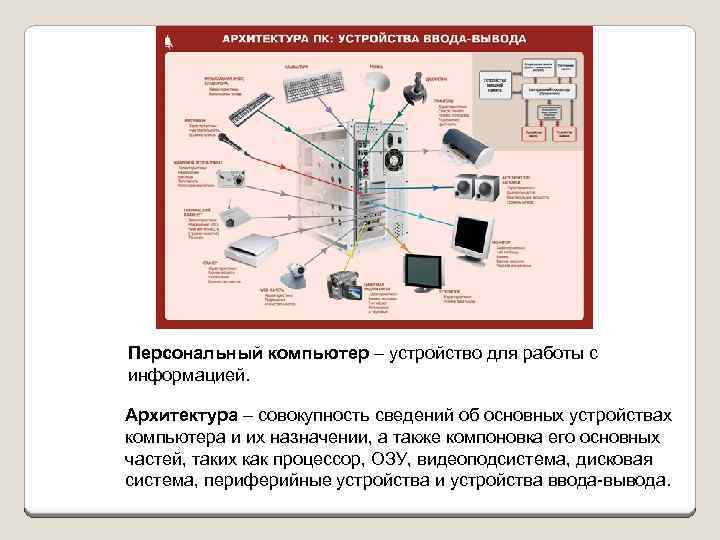

Персональный компьютер – устройство для работы с информацией. Архитектура – совокупность сведений об основных устройствах компьютера и их назначении, а также компоновка его основных частей, таких как процессор, ОЗУ, видеоподсистема, дисковая система, периферийные устройства и устройства ввода-вывода.

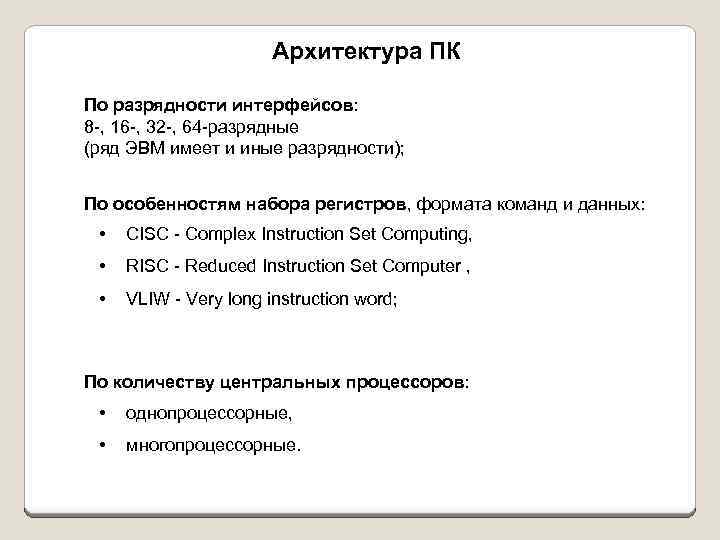

Архитектура ПК По разрядности интерфейсов: 8 -, 16 -, 32 -, 64 -разрядные (ряд ЭВМ имеет и иные разрядности); По особенностям набора регистров, формата команд и данных: • CISC - Complex Instruction Set Computing, • RISC - Reduced Instruction Set Computer , • VLIW - Very long instruction word; По количеству центральных процессоров: • однопроцессорные, • многопроцессорные.

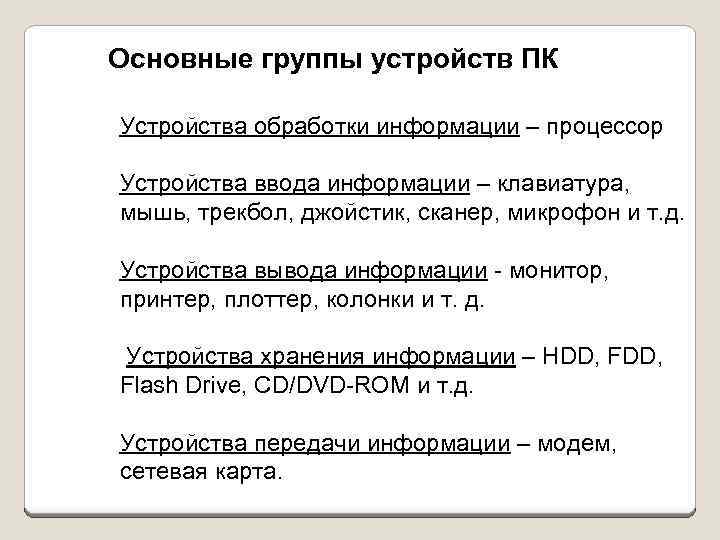

Основные группы устройств ПК Устройства обработки информации – процессор Устройства ввода информации – клавиатура, мышь, трекбол, джойстик, сканер, микрофон и т. д. Устройства вывода информации - монитор, принтер, плоттер, колонки и т. д. Устройства хранения информации – HDD, FDD, Flash Drive, CD/DVD-ROM и т. д. Устройства передачи информации – модем, сетевая карта.

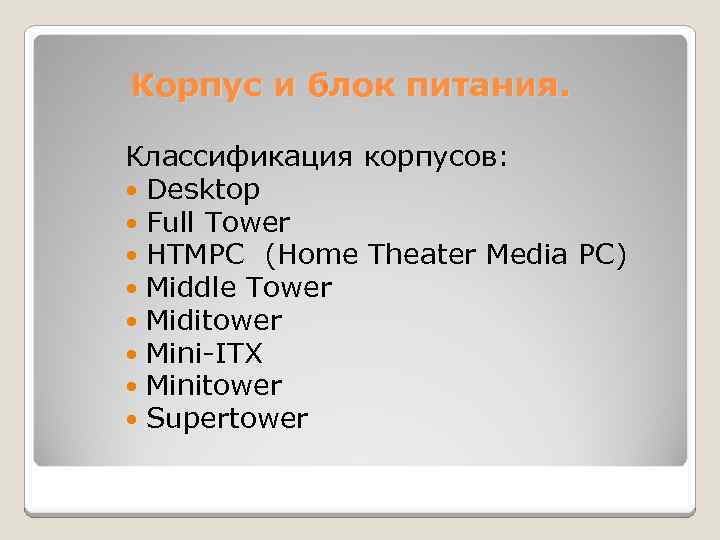

Корпус и блок питания. Классификация корпусов: Desktop Full Tower HTMPC (Home Theater Media PC) Middle Tower Miditower Mini-ITX Minitower Supertower

Desktop

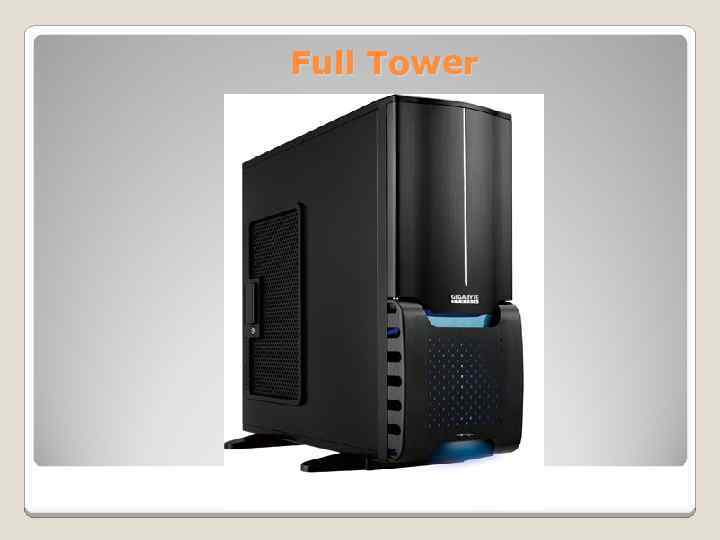

Full Tower

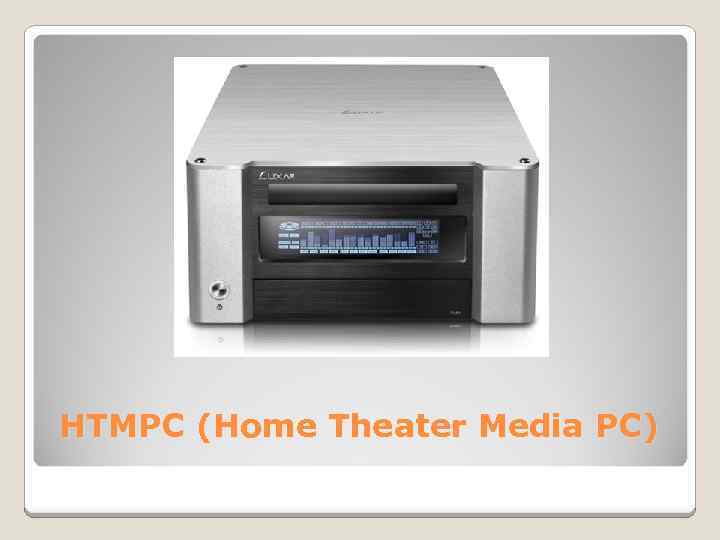

HTMPC (Home Theater Media PC)

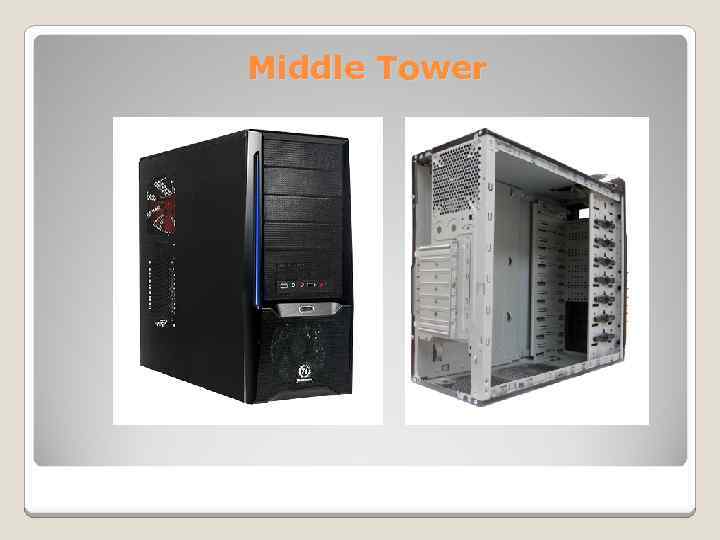

Middle Tower

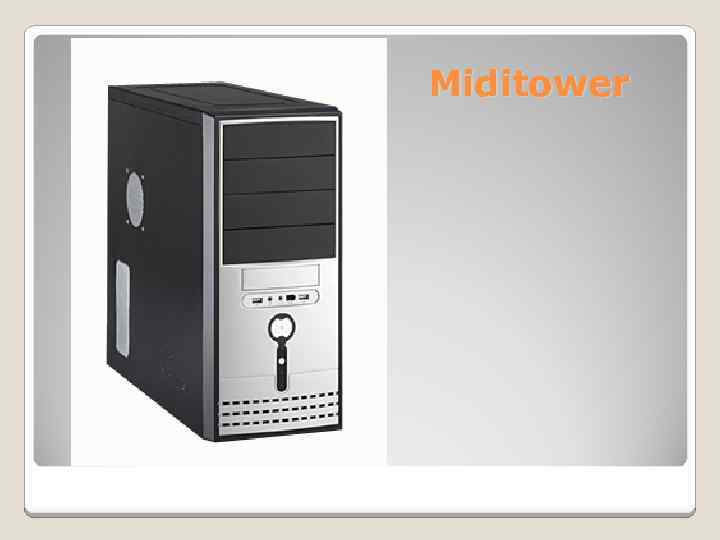

Miditower

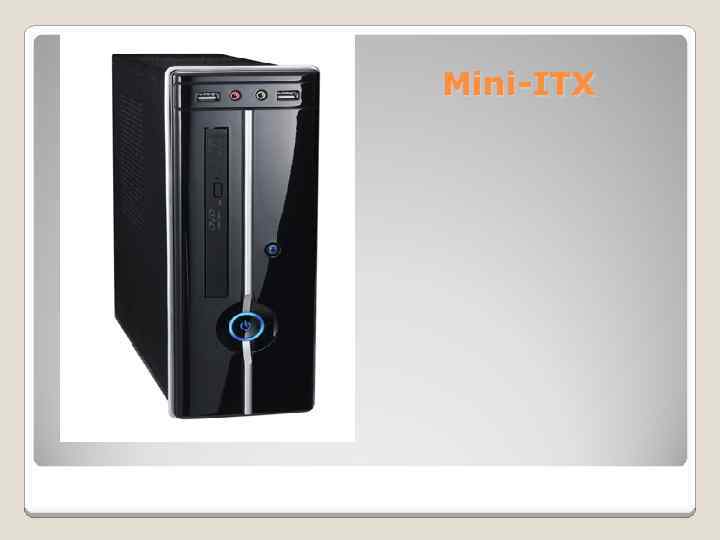

Mini-ITX

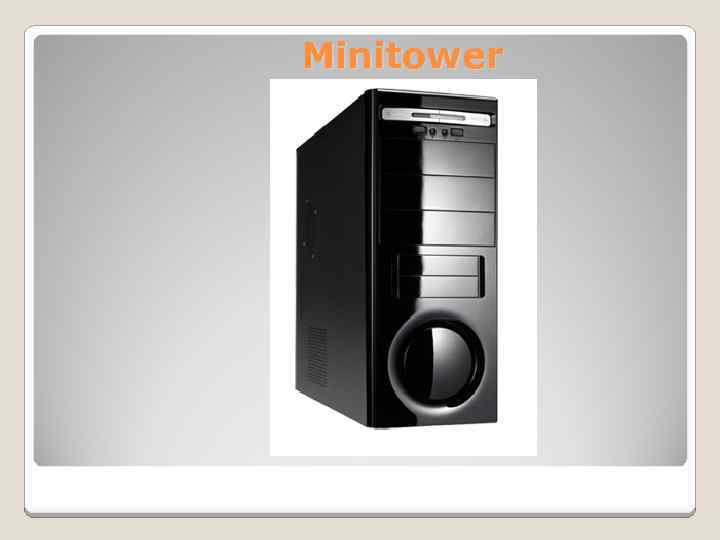

Minitower

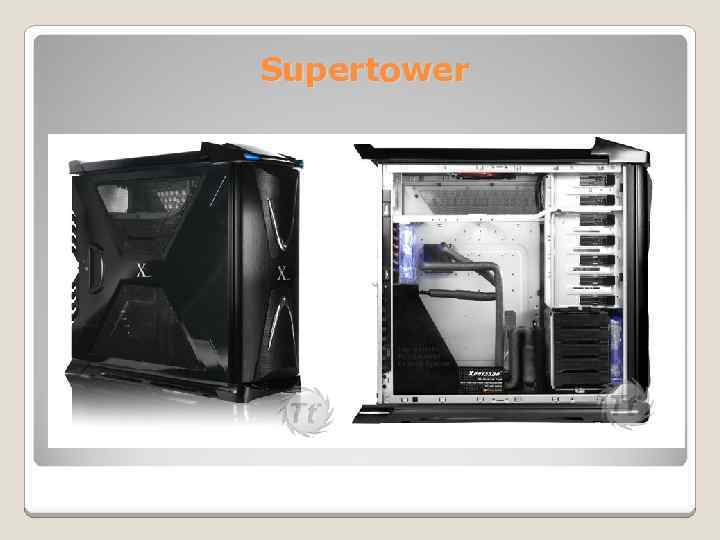

Supertower

Вид компьютера изнутри

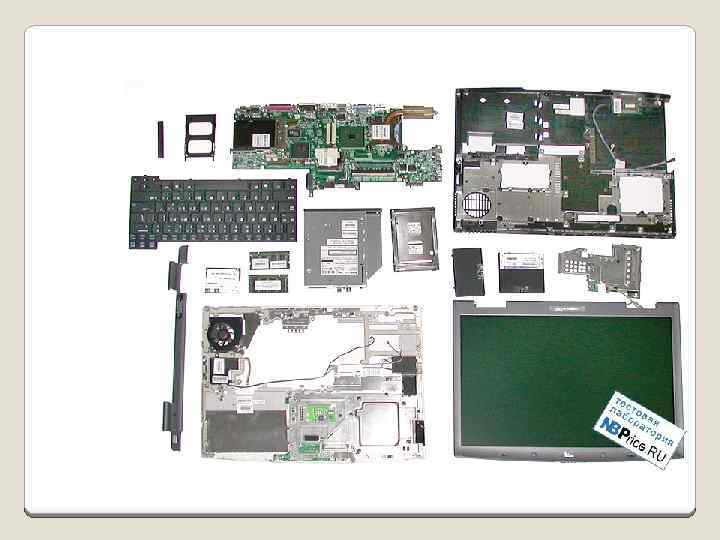

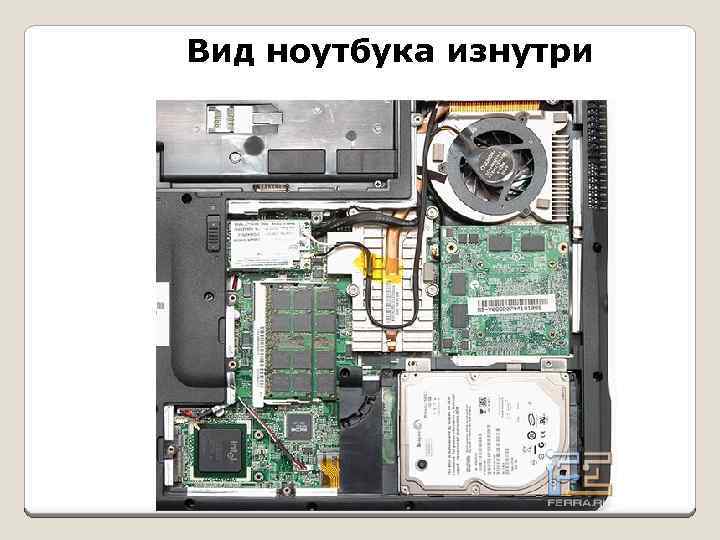

Вид ноутбука изнутри

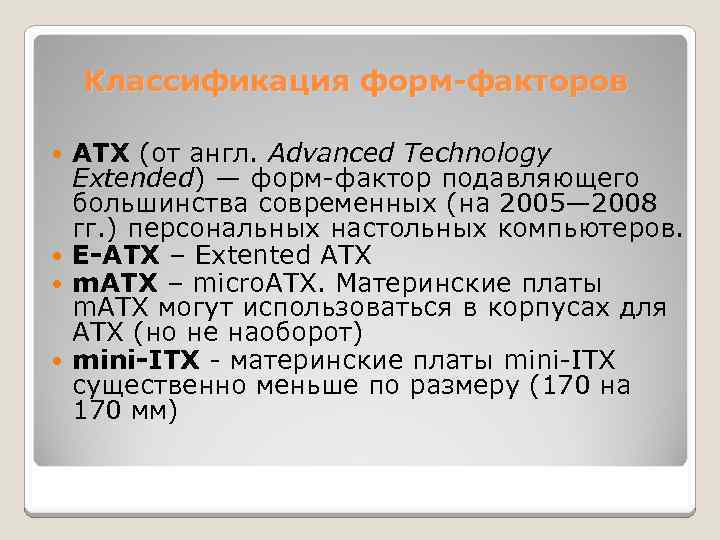

Классификация форм-факторов ATX (от англ. Advanced Technology Extended) — форм-фактор подавляющего большинства современных (на 2005— 2008 гг. ) персональных настольных компьютеров. E-ATX – Extented ATX m. ATX – micro. ATX. Материнские платы m. ATX могут использоваться в корпусах для ATX (но не наоборот) mini-ITX - материнские платы mini-ITX существенно меньше по размеру (170 на 170 мм)

Блок питания Параметры блоков питания: Тип: AT или ATX (большинство БП имеют тип ATX Мощность: от 300 до 1600 Вт Основные симптомы при неисправностях: Не включается компьютер Компьютер самопроизвольно перезагружается Плавающая неисправность (включается через раз)

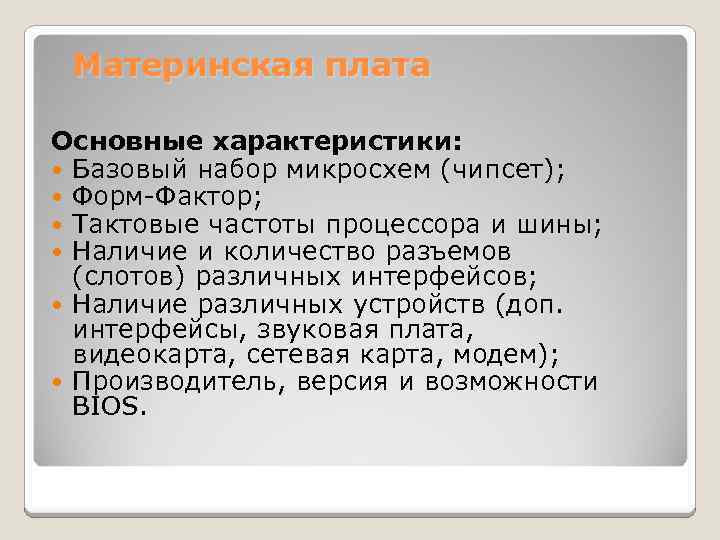

Материнская плата Основные характеристики: Базовый набор микросхем (чипсет); Форм-Фактор; Тактовые частоты процессора и шины; Наличие и количество разъемов (слотов) различных интерфейсов; Наличие различных устройств (доп. интерфейсы, звуковая плата, видеокарта, сетевая карта, модем); Производитель, версия и возможности BIOS.

Чипсет. Северный и Южный мосты

Процессор CPU – Central Processing Unit. определяет условный "уровень мощности" компьютера. Процессор осуществляет большинство вычислительных операций, управляет прочим оборудованием и в большинстве случаев, хотя и не всегда, осуществляет передачу информации от одних компонентов в системе к другим. Основные характеристики Число ядер (1, 2, 3, 4) Тип процессора (Athlon 64, Athlon II, Celeron Dual Core, Core 2 Duo, Core 2 Quad, Core i 3, Core i 5, Core i 7, Dual Core, Pentium 4, Pentium Dual Core, Pentium G, Phenom, Phenom II, Sempron ) Тип разъема процессора (Socket 775, Socket 1156, Socket 1366, Socket AM 2+, Socket AM 3)

Оперативная память Предназначена для временного хранения данных и команд, необходимых процессору для выполнения им операций. Оперативная память передаёт процессору данные непосредственно, либо через кэш-память. Характеристики: Тип памяти (DDR 2 DDR 3 SD-RAM ) Объем памяти (от 256 МБ до 12 ГБ) Частота (PC-133 PC-3200 PC 2 -6400 PC 2 -8500 PC 3 -10600 PC 310660 PC 3 -10666 PC 3 -12800 ) Функция проверки и коррекции ошибок (ECC)

Накопитель на жестком магнитном диске – HDD (Hard Disk Drive) Характеристики жестких дисков: • Тип (HDD, SSD - Solid State Disk) • Емкость (от 30 до 2000 ГБ) • Интерфейс (IDE, SATA-II, SCSI, SAS) • Размер буфера (2 -128 МБ) • Скорость вращения (4200 -12000 об/мин) • Форм-фактор (1, 8’’, 2, 5’’, 3, 5’’)

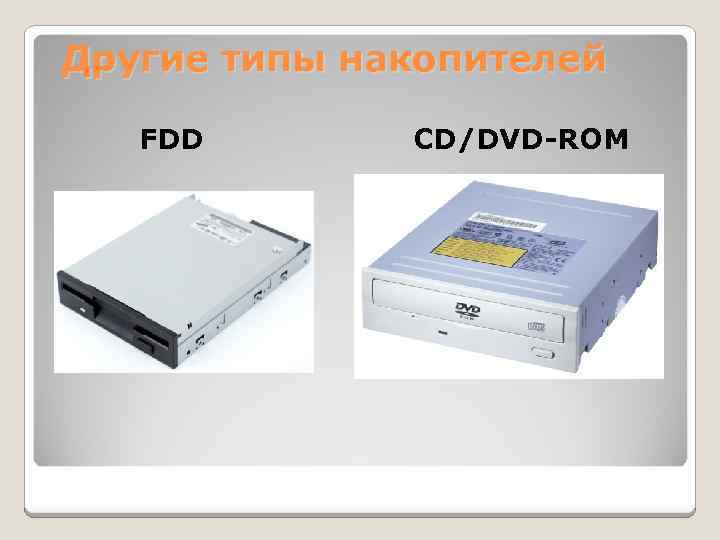

Другие типы накопителей FDD CD/DVD-ROM

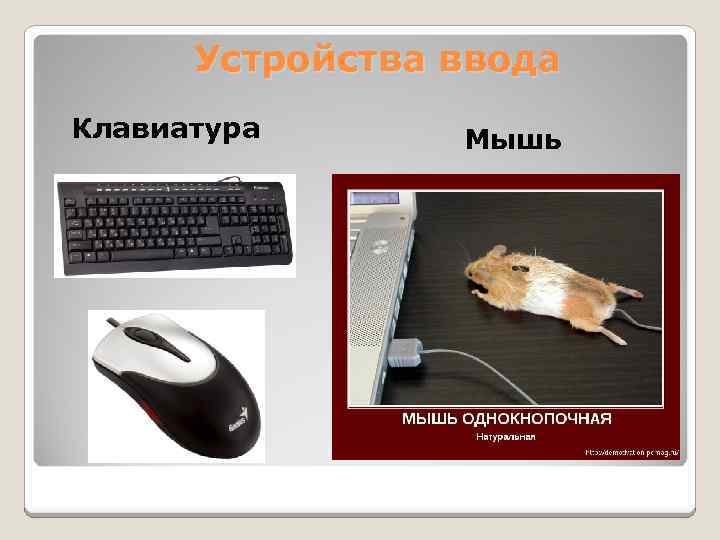

Устройства ввода Клавиатура Мышь

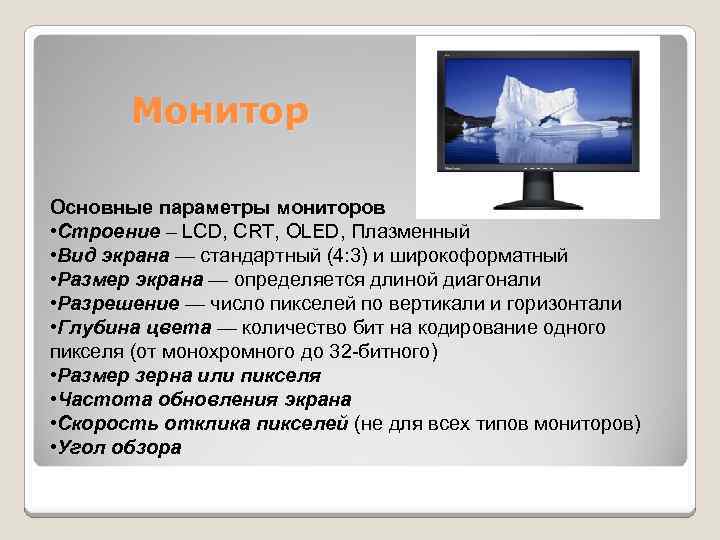

Монитор Основные параметры мониторов • Строение – LCD, CRT, OLED, Плазменный • Вид экрана — стандартный (4: 3) и широкоформатный • Размер экрана — определяется длиной диагонали • Разрешение — число пикселей по вертикали и горизонтали • Глубина цвета — количество бит на кодирование одного пикселя (от монохромного до 32 -битного) • Размер зерна или пикселя • Частота обновления экрана • Скорость отклика пикселей (не для всех типов мониторов) • Угол обзора

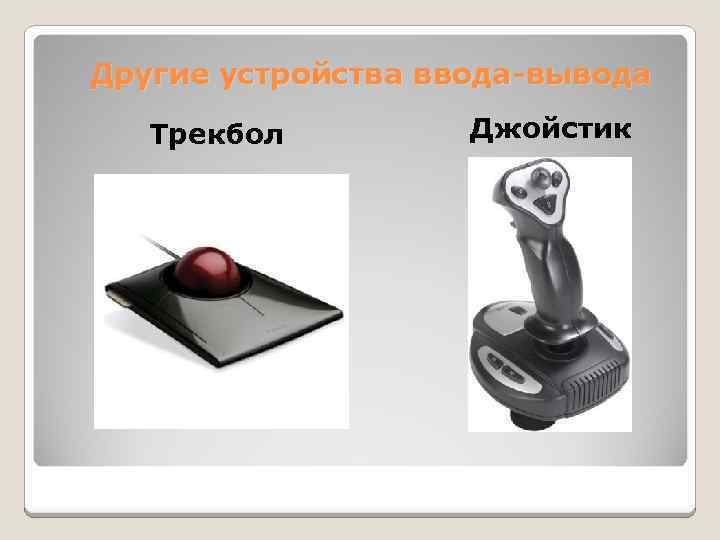

Другие устройства ввода-вывода Трекбол Джойстик

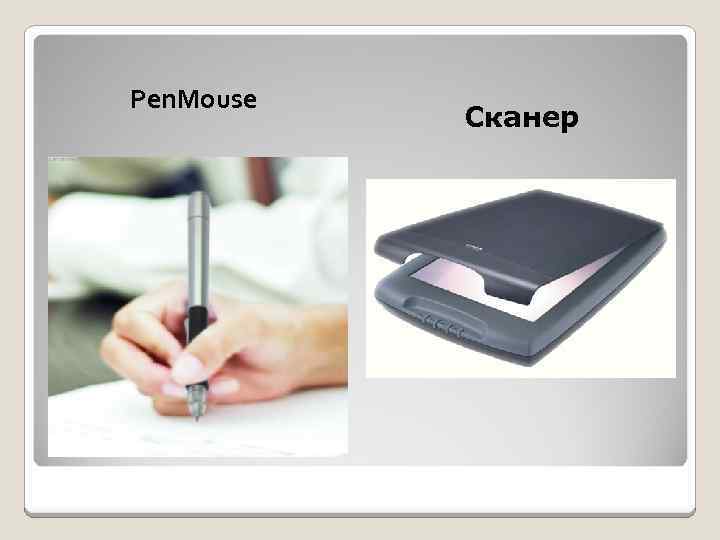

Pen. Mouse Сканер

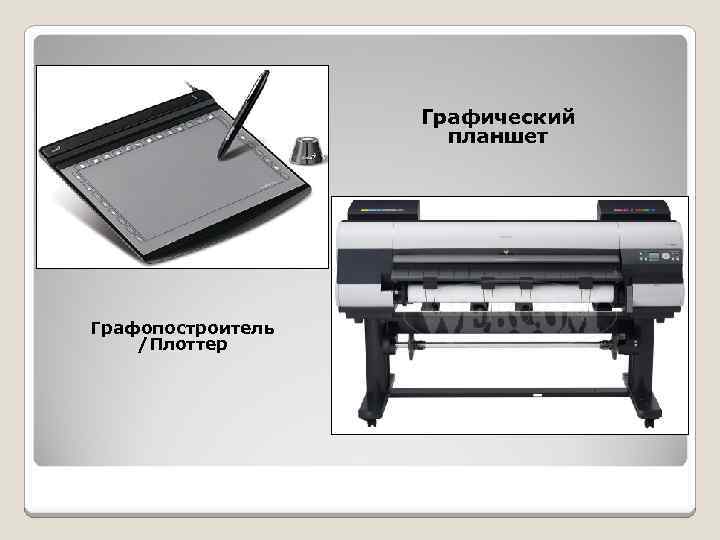

Графический планшет Графопостроитель /Плоттер

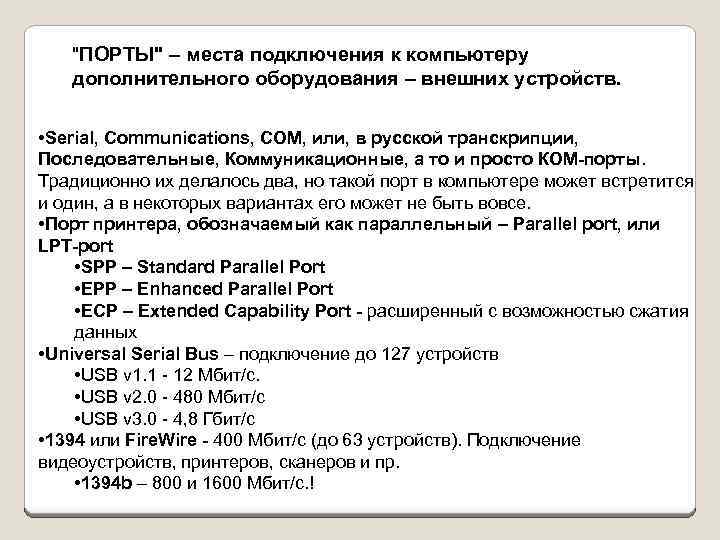

"ПОРТЫ" – места подключения к компьютеру дополнительного оборудования – внешних устройств. • Serial, Communications, COM, или, в русской транскрипции, Последовательные, Коммуникационные, а то и просто КОМ-порты. Традиционно их делалось два, но такой порт в компьютере может встретится и один, а в некоторых вариантах его может не быть вовсе. • Порт принтера, обозначаемый как параллельный – Parallel port, или LPT-port • SPP – Standard Parallel Port • EPP – Enhanced Parallel Port • ECP – Extended Capability Port - расширенный с возможностью сжатия данных • Universal Serial Bus – подключение до 127 устройств • USB v 1. 1 - 12 Мбит/с. • USB v 2. 0 - 480 Мбит/с • USB v 3. 0 - 4, 8 Гбит/с • 1394 или Fire. Wire - 400 Мбит/с (до 63 устройств). Подключение видеоустройств, принтеров, сканеров и пр. • 1394 b – 800 и 1600 Мбит/с. !

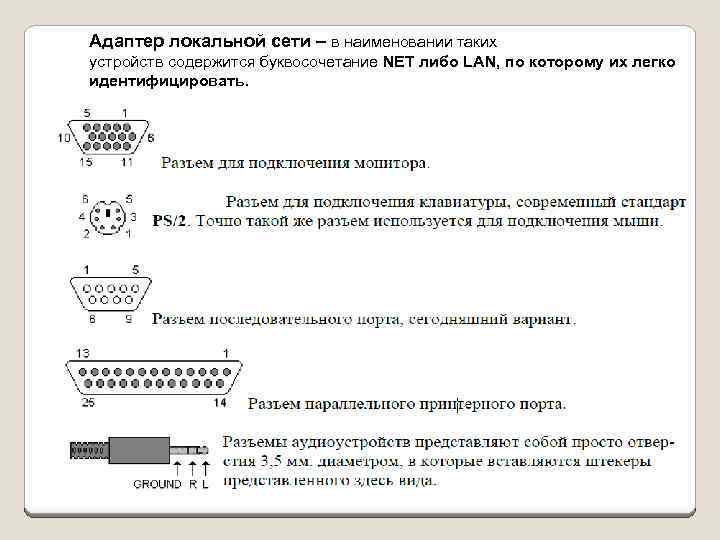

Адаптер локальной сети – в наименовании таких устройств содержится буквосочетание NET либо LAN, по которому их легко идентифицировать.

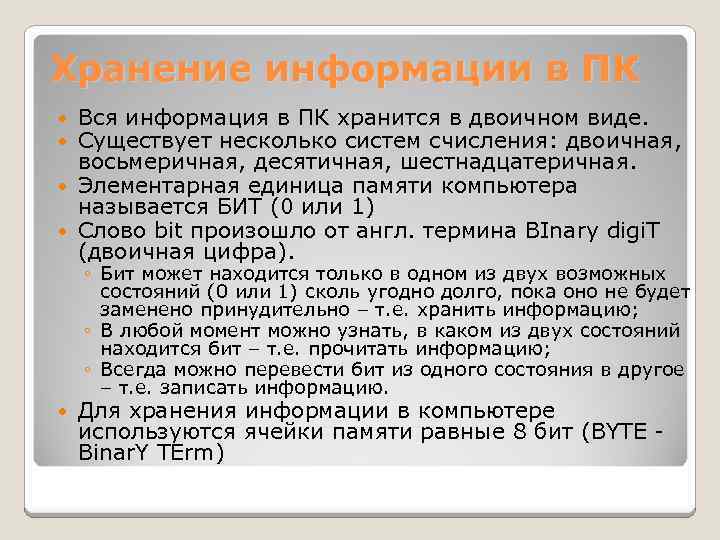

Хранение информации в ПК Вся информация в ПК хранится в двоичном виде. Существует несколько систем счисления: двоичная, восьмеричная, десятичная, шестнадцатеричная. Элементарная единица памяти компьютера называется БИТ (0 или 1) Слово bit произошло от англ. термина BInary digi. T (двоичная цифра). ◦ Бит может находится только в одном из двух возможных состояний (0 или 1) сколь угодно долго, пока оно не будет заменено принудительно – т. е. хранить информацию; ◦ В любой момент можно узнать, в каком из двух состояний находится бит – т. е. прочитать информацию; ◦ Всегда можно перевести бит из одного состояния в другое – т. е. записать информацию. Для хранения информации в компьютере используются ячейки памяти равные 8 бит (BYTE - Binar. Y TErm)

ASCII таблица в кодировке Windows-1251 (American Standard Code for Information Interchange)

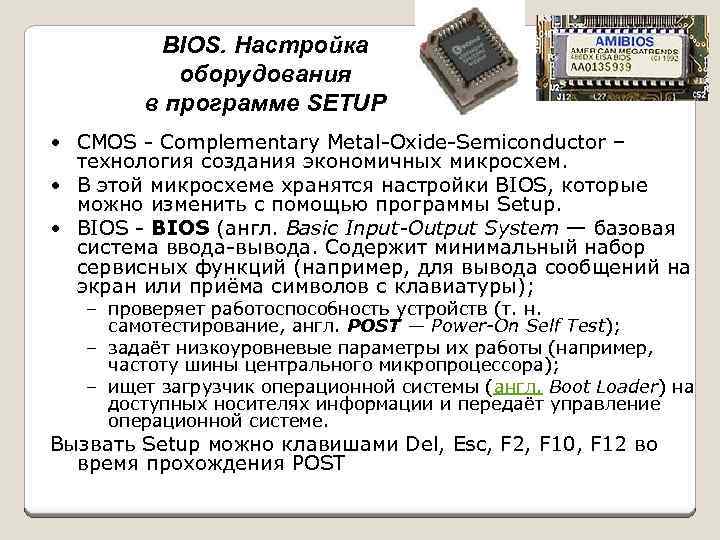

BIOS. Настройка оборудования в программе SETUP • CMOS - Complementary Metal-Oxide-Semiconductor – технология создания экономичных микросхем. • В этой микросхеме хранятся настройки BIOS, которые можно изменить с помощью программы Setup. • BIOS - BIOS (англ. Basic Input-Output System — базовая система ввода-вывода. Содержит минимальный набор сервисных функций (например, для вывода сообщений на экран или приёма символов с клавиатуры); – проверяет работоспособность устройств (т. н. самотестирование, англ. POST — Power-On Self Test); – задаёт низкоуровневые параметры их работы (например, частоту шины центрального микропроцессора); – ищет загрузчик операционной системы (англ. Boot Loader) на доступных носителях информации и передаёт управление операционной системе. Вызвать Setup можно клавишами Del, Esc, F 2, F 10, F 12 во время прохождения POST

Устройство жесткого диска.

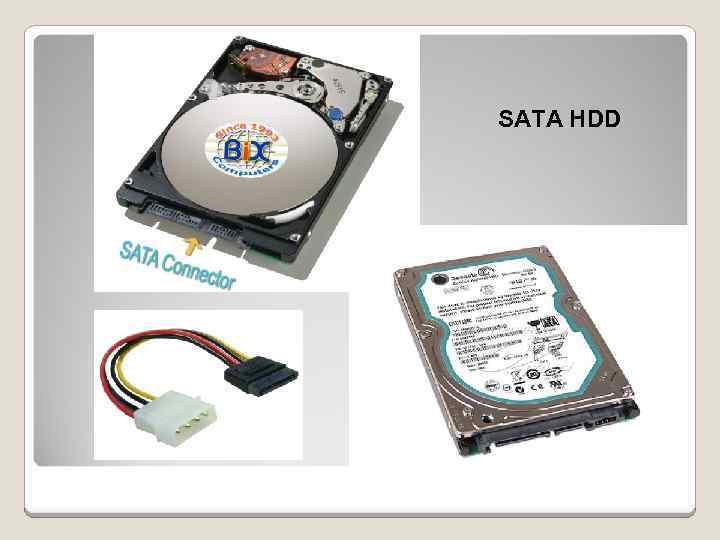

SATA HDD

Toshiba в 2005 году выпустила 0, 85 -дюймовый HDD 4 ГБ.

Контроллер HDD Занимается обработкой полученных с головок данных и преобразованием их в понятный компьютеру «язык» На плате расположены: процессор, ОЗУ, ПЗУ, микросхемы управления двигателем, микросхемы управления работой головок.

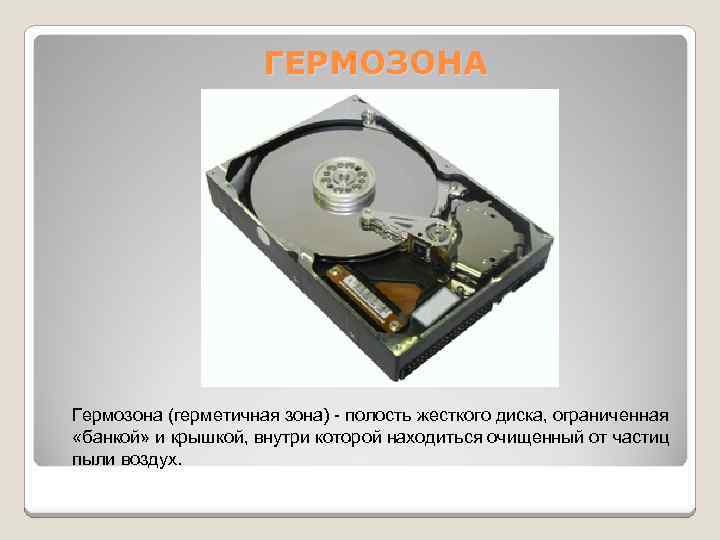

ГЕРМОЗОНА Гермозона (герметичная зона) - полость жесткого диска, ограниченная «банкой» и крышкой, внутри которой находиться очищенный от частиц пыли воздух.

Блок магнитных головок Кроме самих головок чтения-записи на блоке расположена микросхема предварительного усилителя-коммутатора, которая усиливает сигнал, получаемый при чтении информации с магнитного диска.

Магнитный диск Поверхность чистого магнитного диска под микроскопом Поверхность намагниченного магнитного диска под микроскопом

Логическая структура жесткого диска

Раздел жесткого диска - часть долговременной памяти жёсткого диска, выделенная для удобства работы, и состоящая из смежных блоков. Всего разделов на физическом диске может быть не более 4 -х. Из них не более одного расширенного(дополнительного) раздела. Логический диск - часть долговременной памяти компьютера, рассматриваемая как единое целое для удобства работы. Термин «логический диск» используется в противоположность «физическому диску» , под которым рассматривается память одного конкретного дискового носителя. Подготовка жесткого диска к работе: Физическое форматирование; Разбивка на разделы и создание логических дисков; Логическое форматирование.
