Тема 1 Основи сучасного загальновійськового бою Заняття

Тема 1: Основи сучасного загальновійськового бою Заняття № 2: “ Збройні Сили України ”

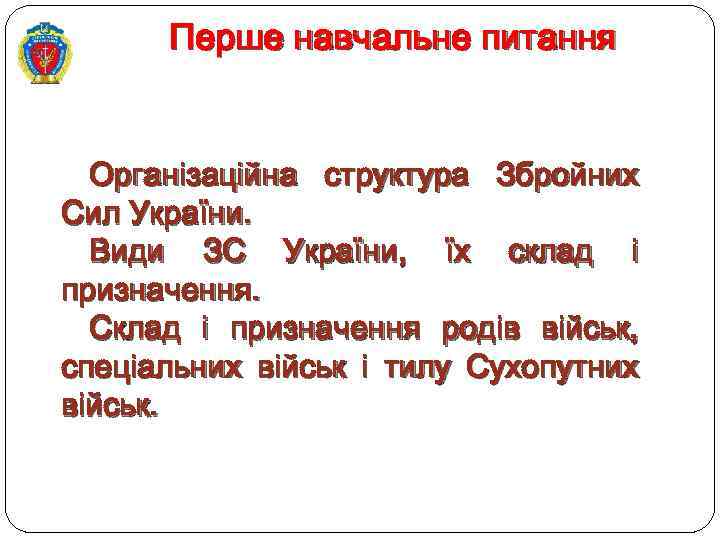

Перше навчальне питання Організаційна структура Збройних Сил України. Види ЗС України, їх склад і призначення. Склад і призначення родів військ, спеціальних військ і тилу Сухопутних військ.

Збройні Сили – являються невід’ємним інститутом любої держави. Виходячи із національних інтересів України, головним завданням ЗС України є забезпечення (спільно з іншими інституціями держави) оборони України, захист її суверенітету, територіальної цілісності і недоторканості.

Організаційна структура Збройних Сил України Генеральний штаб Збройних Сил України види Сухопутні війська Повітряні сили Військовоморські сили об’єднання, з’єднання, військові частини, військові навчальні заклади, установи та організації, що не належать до видів Збройних Сил

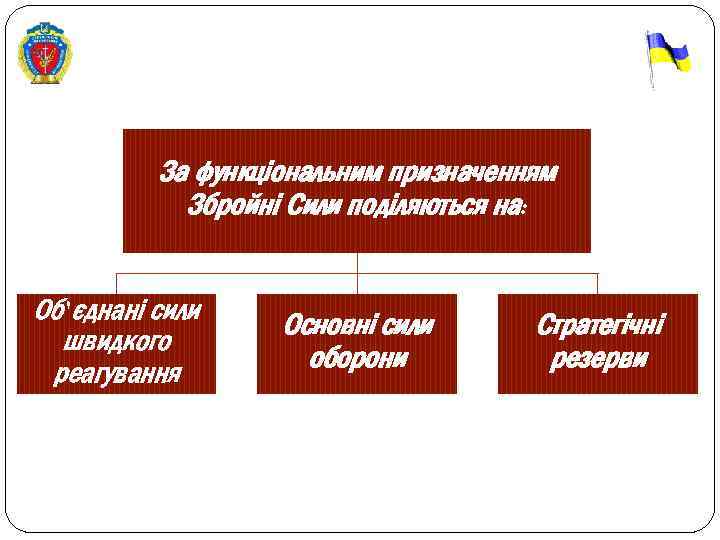

За функціональним призначенням Збройні Сили поділяються на: Об'єднані сили швидкого реагування Основні сили оборони Стратегічні резерви

Сухопутні війська є одним з складових видів ЗС, вони найчисленніший вид ЗС, призначений для відбиття ударів та розгрому угруповань військ противника й утримання займаних територій, районів, рубежів. Їм належить вирішальна роль в остаточному розгромі противника. РОДА ВІЙСЬК ВИСОКОМОБІЛЬНІ ДЕСАНТНІ ВІЙСЬКА

СПЕЦІАЛЬНІ ВІЙСЬКА І ТИЛ РОЗВІДУВАЛЬНІ ЗВ'ЯЗКУ ІНЖЕНЕРНІ РХБ захисту РЕБ ТОПОГЕОДЕЗИЧНІ ТЕХНІЧНОГО ЗАБЕЗПЕЧЕННЯ ТИЛОВОГО ЗАБЕЗПЕЧЕННЯ МЕДИЧНОГО ЗАБЕЗПЕЧЕННЯ

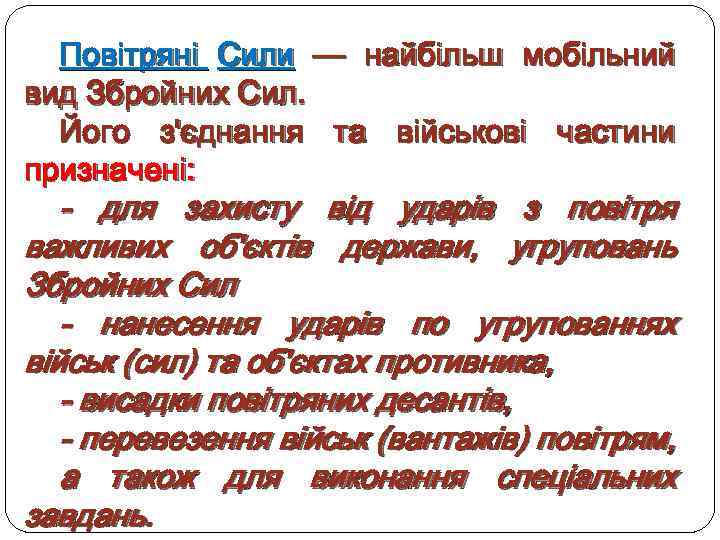

Повітряні Сили — найбільш мобільний вид Збройних Сил. Його з'єднання та військові частини призначені: - для захисту від ударів з повітря важливих об'єктів держави, угруповань Збройних Сил - нанесення ударів по угрупованнях військ (сил) та об'єктах противника, - висадки повітряних десантів, - перевезення військ (вантажів) повітрям, а також для виконання спеціальних завдань.

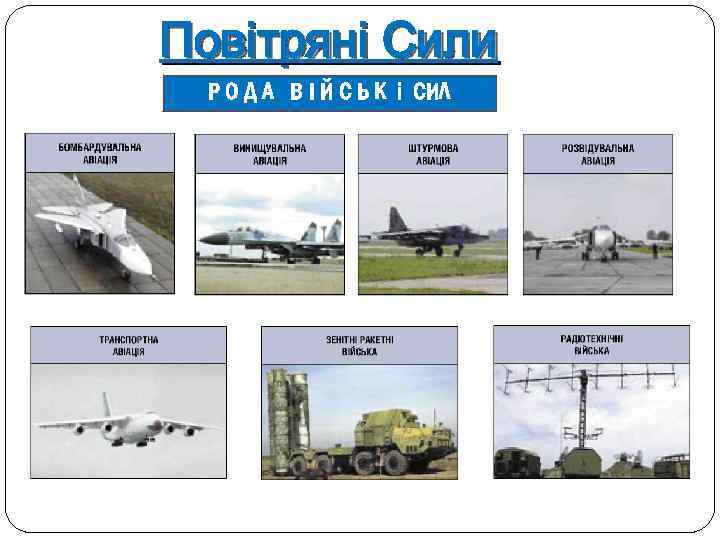

Повітряні Сили Р О Д А В І Й С Ь К і СИЛ

Військово-Морські Сили призначені для поразки об'єктів військового і військово-економічного потенціалу противника і розгрому його військовоморських сил на океанських і морських театрах воєнних дій.

Військово-Морські Сили Р О Д А В І Й С Ь К і СИЛ Підводні сили

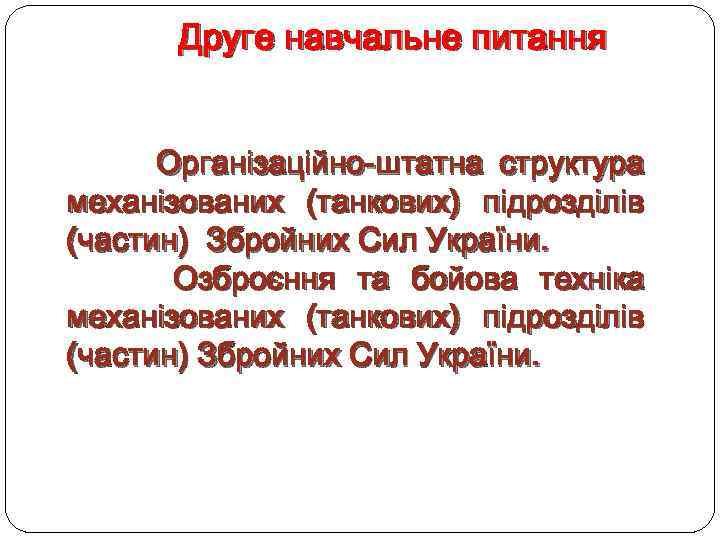

Друге навчальне питання Організаційно-штатна структура механізованих (танкових) підрозділів (частин) Збройних Сил України. Озброєння та бойова техніка механізованих (танкових) підрозділів (частин) Збройних Сил України.

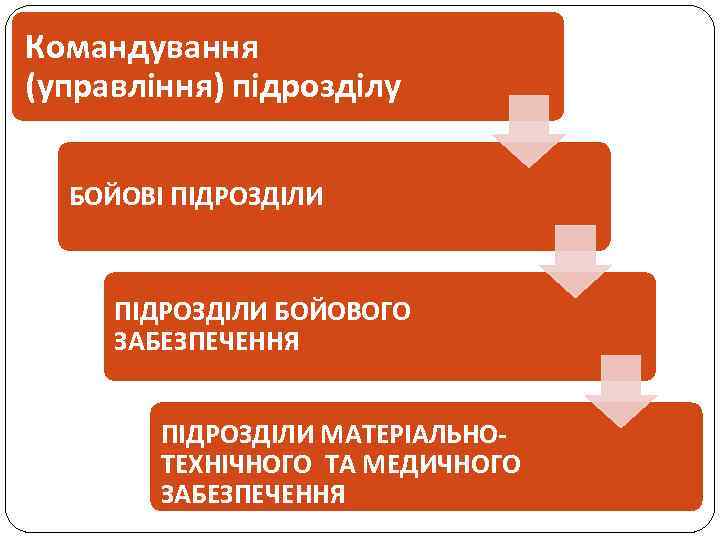

Командування (управління) підрозділу БОЙОВІ ПІДРОЗДІЛИ БОЙОВОГО ЗАБЕЗПЕЧЕННЯ ПІДРОЗДІЛИ МАТЕРІАЛЬНОТЕХНІЧНОГО ТА МЕДИЧНОГО ЗАБЕЗПЕЧЕННЯ

Механізований батальйон на БМП Командир батальйону Управління штаб КОМАНДУВАННЯ (УПРАВЛІННЯ) Танкова рота Механізована рота Вузол зв’язку Мінометна батарея Гранатометний взвод БОЙОВІ ПІДРОЗДІЛИ Взвод матеріального забезпечення Взвод технічного забезпечення Медичний пункт ПІДРОЗДІЛИ ЗАБЕЗПЕЧЕННЯ (МАТЕРІАЛЬНО-ТЕХНІЧНОГО ТА МЕДИЧНОГО)

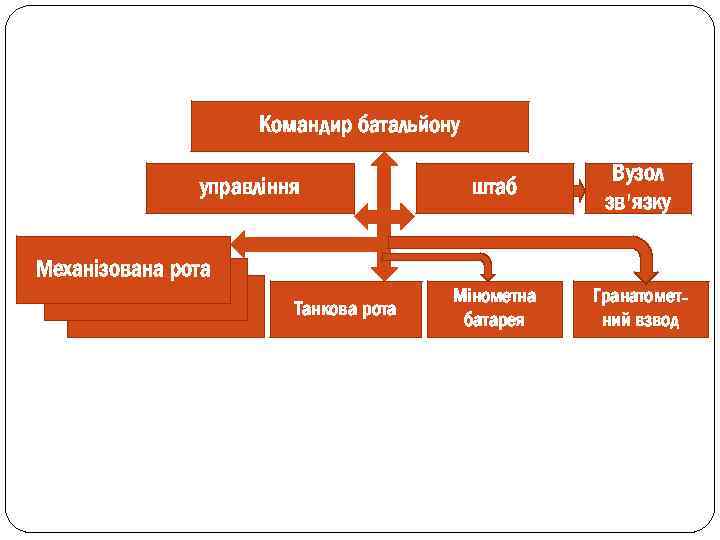

Командир батальйону управління штаб Вузол зв'язку Мінометна батарея Гранатометний взвод Механізована рота Танкова рота

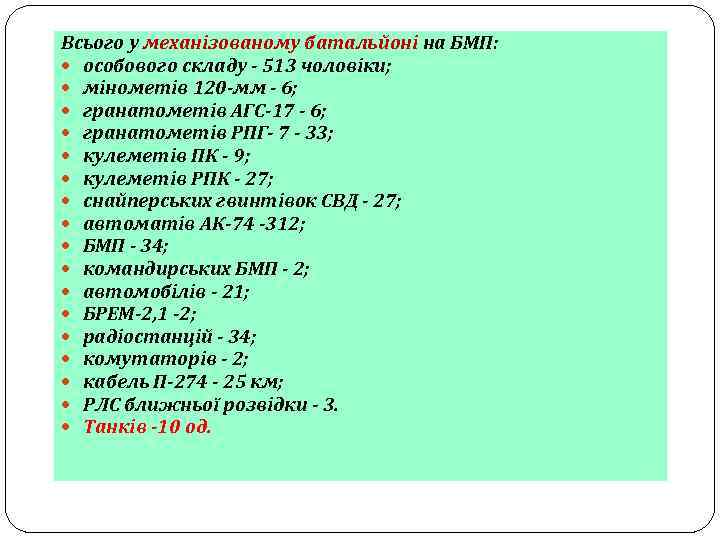

Всього у механізованому батальйоні на БМП: особового складу - 513 чоловіки; мінометів 120 -мм - 6; гранатометів АГС-17 - 6; гранатометів РПГ- 7 - 33; кулеметів ПК - 9; кулеметів РПК - 27; снайперських гвинтівок СВД - 27; автоматів АК-74 -312; БМП - 34; командирських БМП - 2; автомобілів - 21; БРЕМ-2, 1 -2; радіостанцій - 34; комутаторів - 2; кабель П-274 - 25 км; РЛС ближньої розвідки - 3. Танків -10 од.

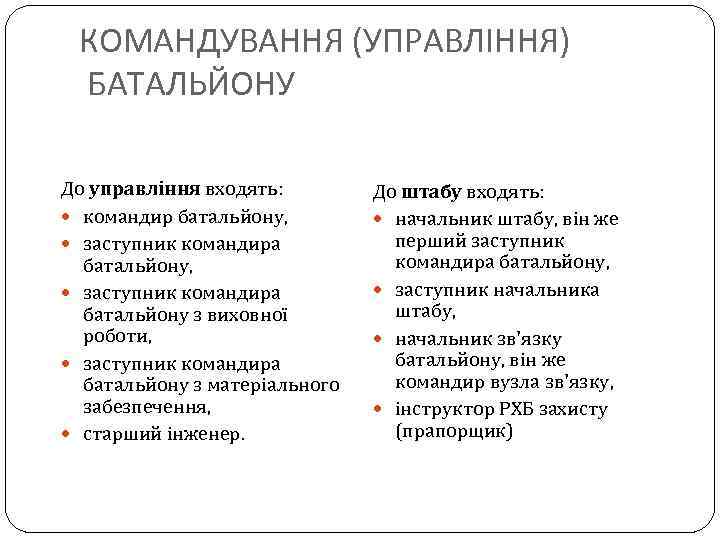

КОМАНДУВАННЯ (УПРАВЛІННЯ) БАТАЛЬЙОНУ До управління входять: командир батальйону, заступник командира батальйону з виховної роботи, заступник командира батальйону з матеріального забезпечення, старший інженер. До штабу входять: начальник штабу, він же перший заступник командира батальйону, заступник начальника штабу, начальник зв'язку батальйону, він же командир вузла зв'язку, інструктор РХБ захисту (прапорщик)

Механізована рота на БМП Механізована рота Управління роти • Командир роти • Психолог роти (ЗКВР) • Старший технік • Старшина • Санітарний інструктор • Старший механік-водій • Навідник оператор • Оператор (СБР-3) -101 Механізований взвод -8 -31 Всього в роті: • особового складу 101 чол. ; • БМП - 10; • гранатометів РПГ-7 - 9; • кулеметів ПК - 3; • кулеметів РПК - 9; • снайперських гвинтівок СВД - 9; • автомати АК-74 - 64, • радіолокаційна станція ближньої розвідки СБР-3 - 1.

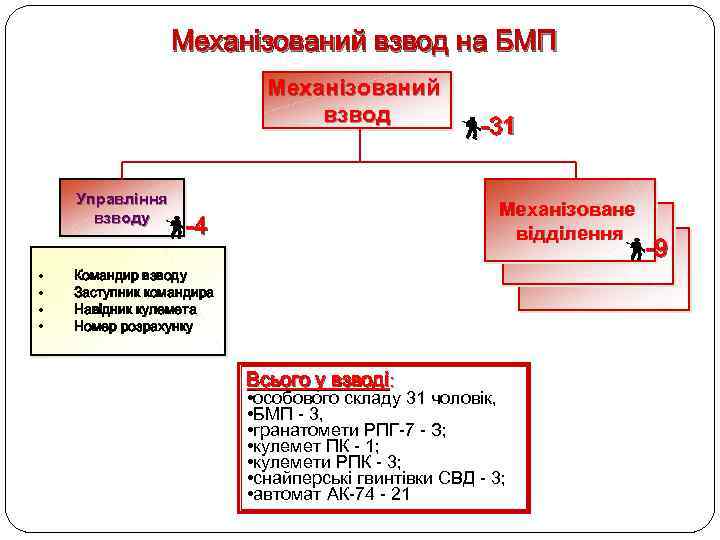

Механізований взвод на БМП Механізований взвод Управління взводу • • -31 Механізоване відділення -4 Командир взводу Заступник командира Навідник кулемета Номер розрахунку Всього у взводі: • особового складу 31 чоловік, • БМП - 3, • гранатомети РПГ-7 - З; • кулемет ПК - 1; • кулемети РПК - 3; • снайперські гвинтівки СВД - 3; • автомат АК-74 - 21 -9

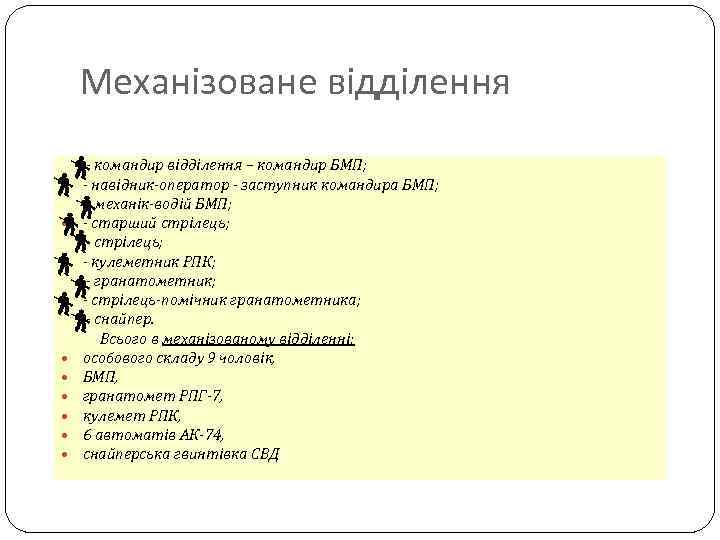

Механізоване відділення - командир відділення – командир БМП; - навідник-оператор - заступник командира БМП; - механік-водій БМП; - старший стрілець; - кулеметник РПК; - гранатометник; - стрілець-помічник гранатометника; - снайпер. Всього в механізованому відділенні: особового складу 9 чоловік, БМП, гранатомет РПГ-7, кулемет РПК, 6 автоматів АК-74, снайперська гвинтівка СВД

Танкова рота танкова рота Управління роти -6 -33 Танковий взвод -9 • Командир роти • Психолог роти • ЗКР з озброєння • Старшина • Ст. механік-водій • Навідник оператор - командир танка Всього в роті: • особового складу 33 чол. ; • танків - 10; • автоматів АКС-74 – 10; • Пістолетів ПМ - 33. Всього у взводі: Танків -3 Автоматів АКС-74 - 3 Пістолетів ПМ - 9 -3

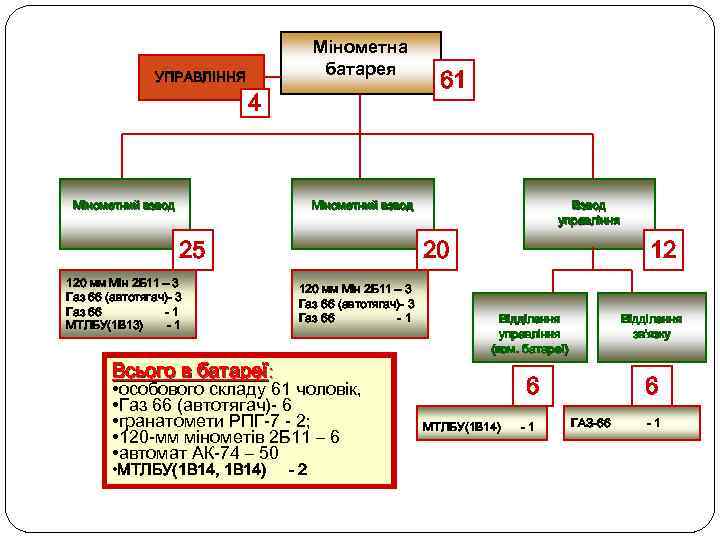

УПРАВЛІННЯ Мінометна батарея 4 Мінометний взвод 61 Мінометний взвод 25 120 мм Мін 2 Б 11 – 3 Газ 66 (автотягач)- 3 Газ 66 -1 МТЛБУ(1 В 13) -1 20 120 мм Мін 2 Б 11 – 3 Газ 66 (автотягач)- 3 Газ 66 -1 Всього в батареї: • особового складу 61 чоловік, • Газ 66 (автотягач)- 6 • гранатомети РПГ-7 - 2; • 120 -мм мінометів 2 Б 11 – 6 • автомат АК-74 – 50 • МТЛБУ(1 В 14, 1 В 14) Взвод управління -2 12 Відділення управління (ком. батареї) Відділення зв'язку 6 6 МТЛБУ(1 В 14) -1 ГАЗ-66 -1

Гранатометний взвод управління 25 4 Гранатометне відділення 7 АГС-17 – 2 БМП-2 – 1 Всього у взводі: • особового складу 25 чоловік, • БМП - 3, • гранатомети РПГ-7 - 1; • АГС-17 – 6; • автомат АК-74 - 24 7 АГС-17 – 2 БМП-2 – 1

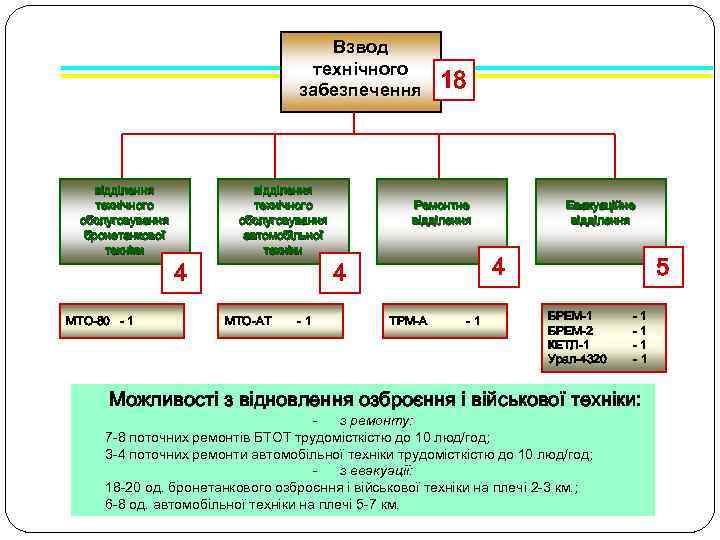

Взвод технічного забезпечення відділення технічного обслуговування бронетанкової техніки МТО-80 - 1 4 відділення технічного обслуговування автомобільної техніки МТО-АТ -1 18 Ремонтне відділення Евакуаційне відділення 4 4 ТРМ-А -1 5 БРЕМ-1 БРЕМ-2 КЕТЛ-1 Урал-4320 -1 -1 Можливості з відновлення озброєння і військової техніки: з ремонту: 7 -8 поточних ремонтів БТОТ трудомісткістю до 10 люд/год; 3 -4 поточних ремонти автомобільної техніки трудомісткістю до 10 люд/год; з евакуації: 18 -20 од. бронетанкового озброєння і військової техніки на плечі 2 -3 км. ; 6 -8 од. автомобільної техніки на плечі 5 -7 км.

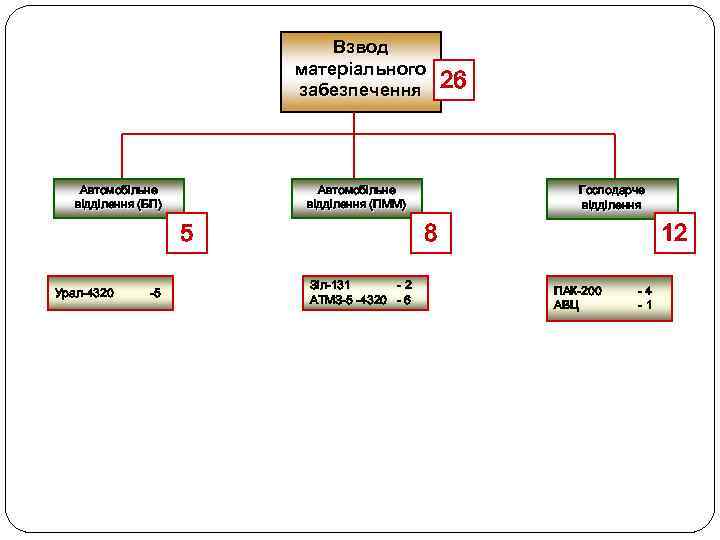

Взвод матеріального забезпечення Автомобільне відділення (БП) Автомобільне відділення (ПММ) 5 Урал-4320 -5 26 Господарче відділення 8 Зіл-131 -2 АТМЗ-5 -4320 - 6 12 ПАК-200 АВЦ -4 -1

Вузол зв'язку відділення Управління (командира батальйону) відділення Управління (штабу батальйону ) 3 БМП-1 К -1 29 Відділення радіозв'язку 14 4 БМП-1 КШ -1 Відділення зв'язку ГАЗ-66 Р-159 Р-158 ПЗУ -1 - 12 - 22 -1 8 ГАЗ-66 -1 П-274 М - 25 км Ком. П-193 М - 2

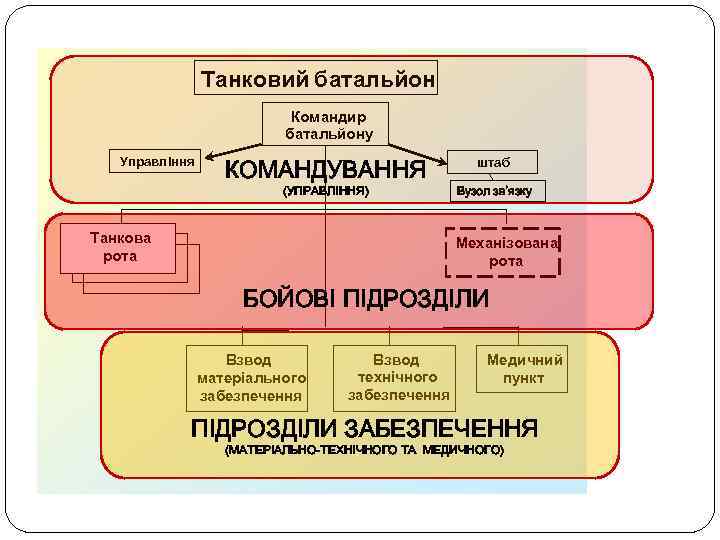

Танковий батальйон Командир батальйону Управління КОМАНДУВАННЯ (УПРАВЛІННЯ) Танкова рота штаб Вузол зв᾽язку Механізована рота БОЙОВІ ПІДРОЗДІЛИ Взвод матеріального забезпечення Взвод технічного забезпечення Медичний пункт ПІДРОЗДІЛИ ЗАБЕЗПЕЧЕННЯ (МАТЕРІАЛЬНО-ТЕХНІЧНОГО ТА МЕДИЧНОГО)

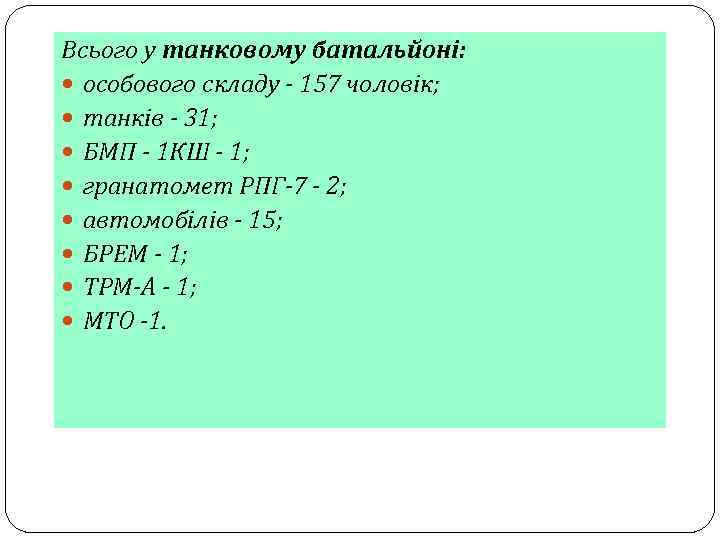

Всього у танковому батальйоні: особового складу - 157 чоловік; танків - 31; БМП - 1 КШ - 1; гранатомет РПГ-7 - 2; автомобілів - 15; БРЕМ - 1; ТРМ-А - 1; МТО -1.

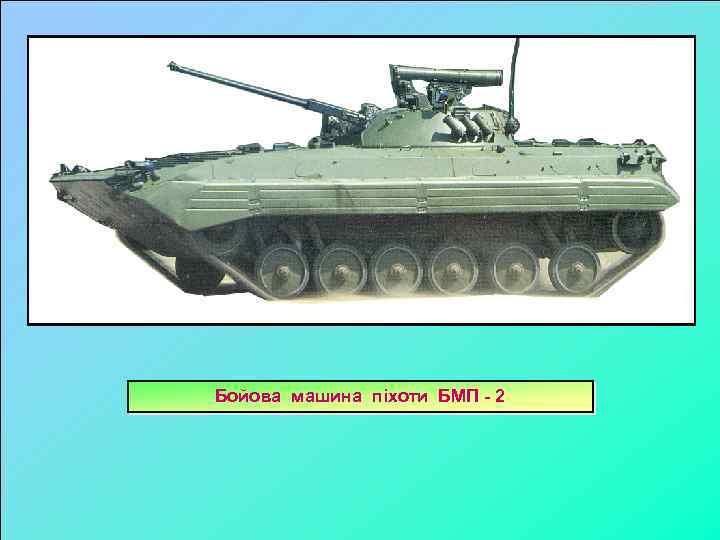

Бойова машина піхоти БМП - 2

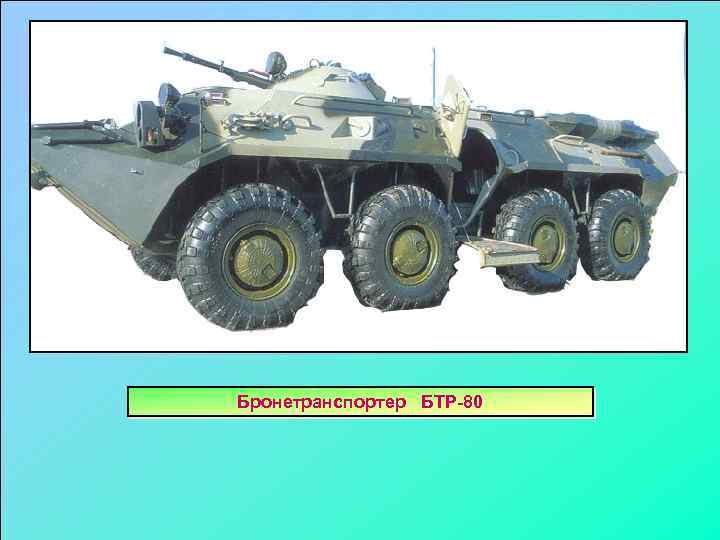

Бронетранспортер БТР-80

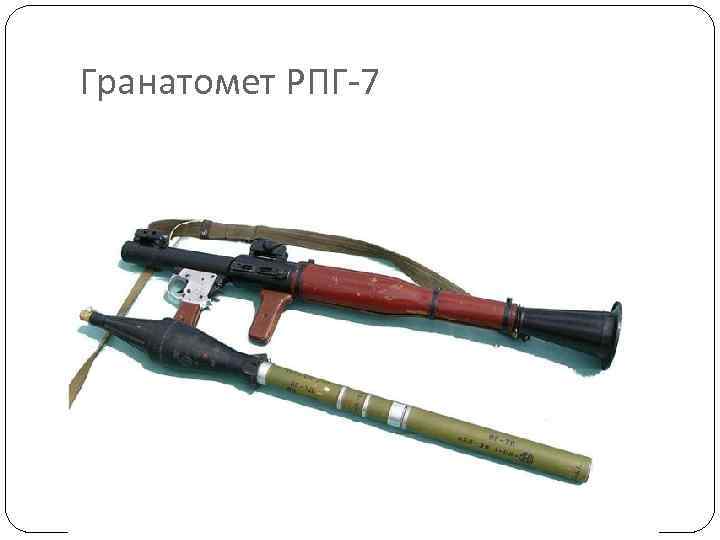

Гранатомет РПГ-7

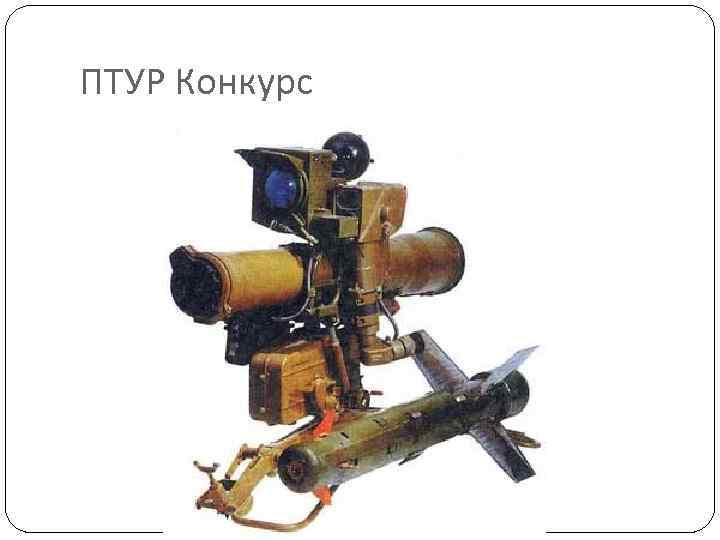

ПТУР Конкурс

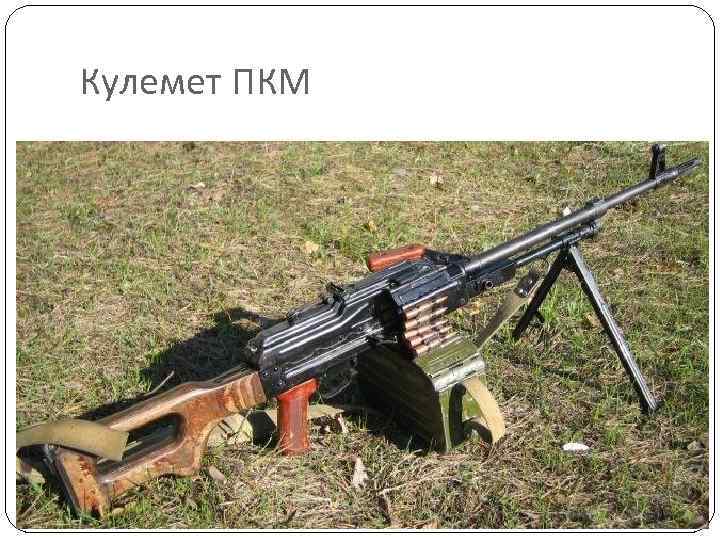

Кулемет ПКМ

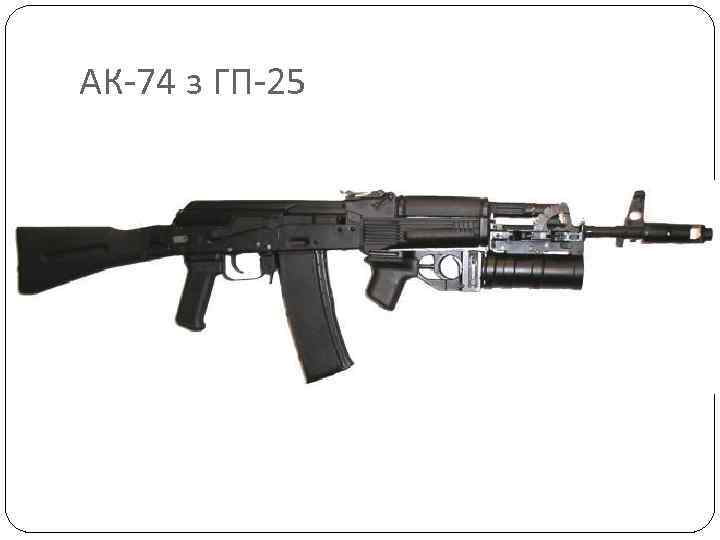

АК-74 з ГП-25
