Тема 1 Организация вооружение военная техника и предназначение

Тема: 1 Организация, вооружение, военная техника и предназначение мотострелкового (танкового) батальона, артиллерийского дивизиона мотострелковой бригады.

Учебные вопросы 2 • 1. Организация, вооружение, военная техника и предназначение мотострелкового (танкового) батальона, артиллерийского дивизиона мотострелковой бригады. • 2. Тактико-технические характеристики основных образцов вооружения и техники.

1 учебный вопрос 3 Организация, вооружение, военная техника и предназначение мотострелкового (танкового) батальона, артиллерийского дивизиона мотострелковой бригады.

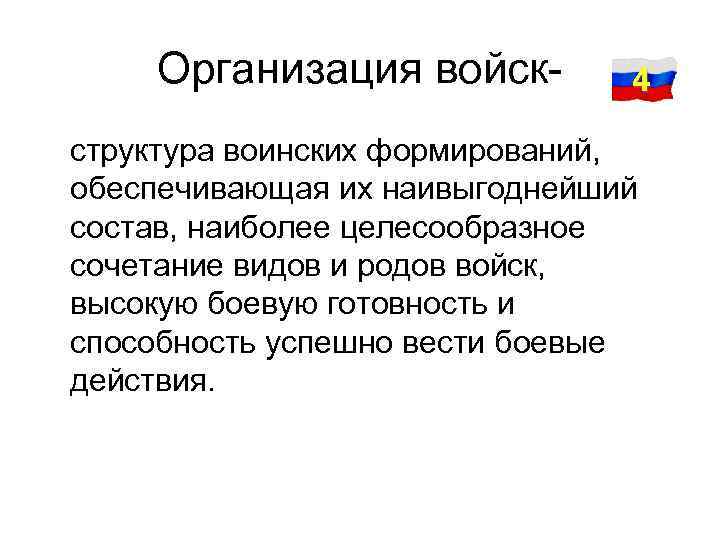

Организация войск- 4 структура воинских формирований, обеспечивающая их наивыгоднейший состав, наиболее целесообразное сочетание видов и родов войск, высокую боевую готовность и способность успешно вести боевые действия.

Основные формы организации войск в СВ 5 • • • -отделение; -взвод; -рота(батарея); -батальон(дивизион; -полк; -бригада; -дивизия; -корпус; -армия.

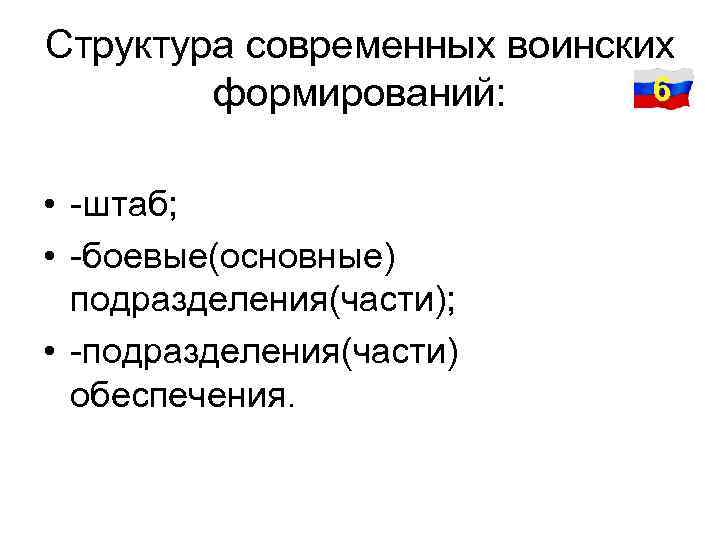

Структура современных воинских 6 формирований: • -штаб; • -боевые(основные) подразделения(части); • -подразделения(части) обеспечения.

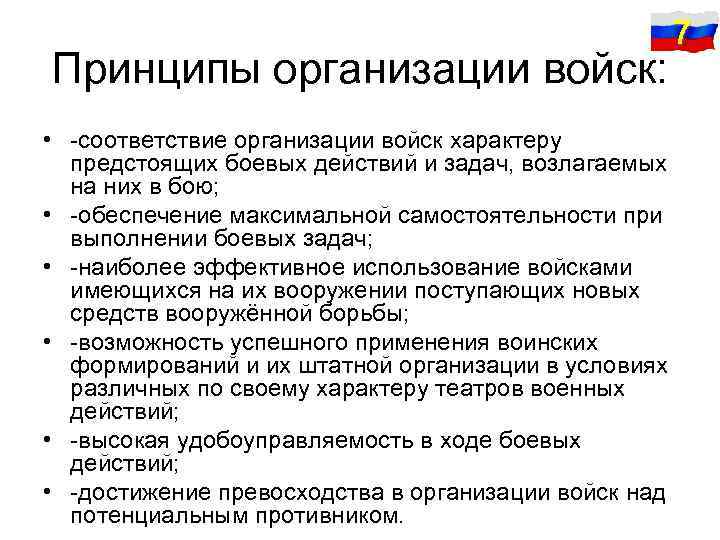

Принципы организации войск: 7 • -соответствие организации войск характеру предстоящих боевых действий и задач, возлагаемых на них в бою; • -обеспечение максимальной самостоятельности при выполнении боевых задач; • -наиболее эффективное использование войсками имеющихся на их вооружении поступающих новых средств вооружённой борьбы; • -возможность успешного применения воинских формирований и их штатной организации в условиях различных по своему характеру театров военных действий; • -высокая удобоуправляемость в ходе боевых действий; • -достижение превосходства в организации войск над потенциальным противником.

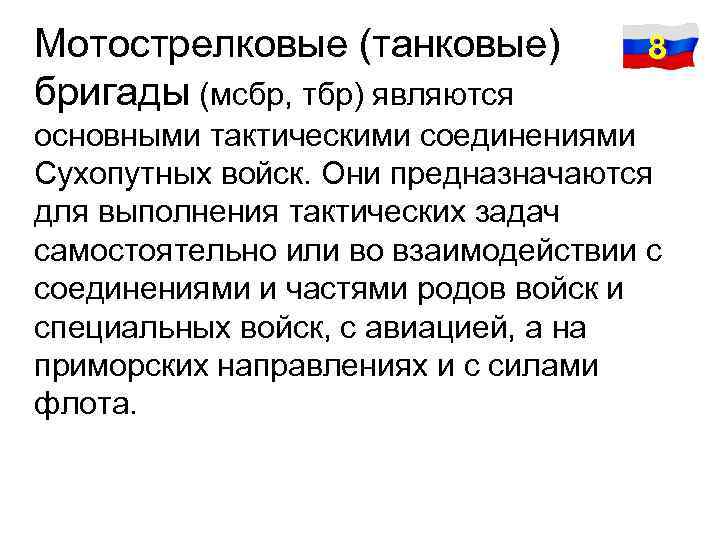

Мотострелковые (танковые) 8 бригады (мсбр, тбр) являются основными тактическими соединениями Сухопутных войск. Они предназначаются для выполнения тактических задач самостоятельно или во взаимодействии с соединениями и частями родов войск и специальных войск, с авиацией, а на приморских направлениях и с силами флота.

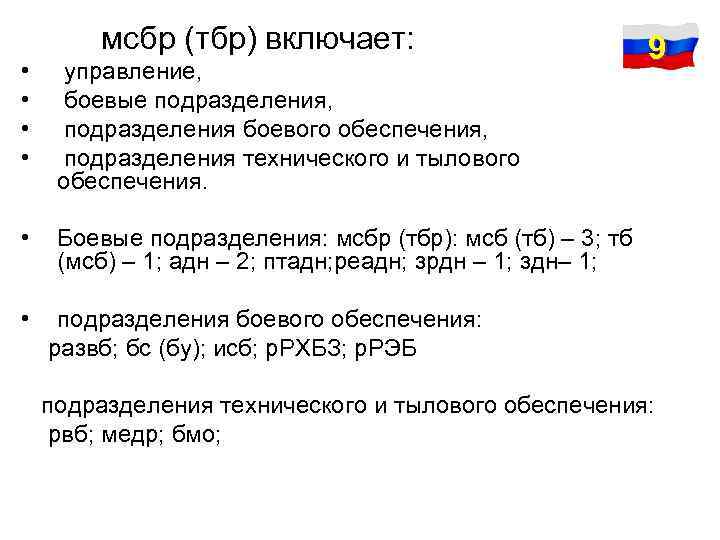

мсбр (тбр) включает: • управление, • боевые подразделения, • подразделения боевого обеспечения, • подразделения технического и тылового обеспечения. • 9 Боевые подразделения: мсбр (тбр): мсб (тб) – 3; тб (мсб) – 1; адн – 2; птадн; реадн; зрдн – 1; здн– 1; • подразделения боевого обеспечения: развб; бс (бу); исб; р. РХБЗ; р. РЭБ подразделения технического и тылового обеспечения: рвб; медр; бмо;

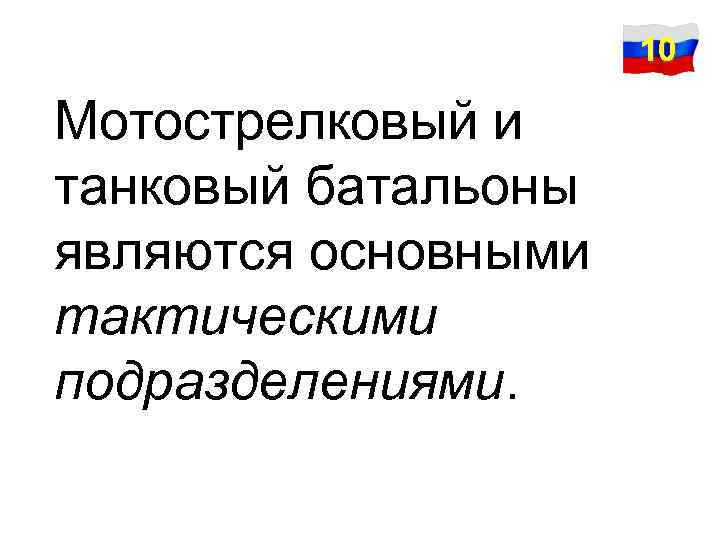

10 Мотострелковый и танковый батальоны являются основными тактическими подразделениями.

11 Организация и вооружение МСБ на МТЛБ 543 Командование 6 Мин. Батр 69 Мср 109 101 Упр 9 Отд 9 ПТУР Мсв 30 Упр 6 Мсо 8 Упр 4 Взв упр12 Упр 2 Связи 6 Разв 4 Штаб 5 ГВ 26 Упр 2 ПТВ 31 Вз Связи 16 РВ 23 Мин 20 взвод ГО 4 Упр 2 Расчет 5 ГО ГО 8 ГО Упр 6 Упр 4 Отд 7 ГО ПТУР ГО Упр 3 подв б/п 3 Мин 13 взвод Упр 1 Расчет 4 связи 9 КО Н НР Ст. Н Н НР МВ НП РО 6 РО 8 Взв Обесп 32 Мед пункт 8 Упр 3 ТО БТТ 6 ТО АТТ 5 Авто 10 Хоз 8

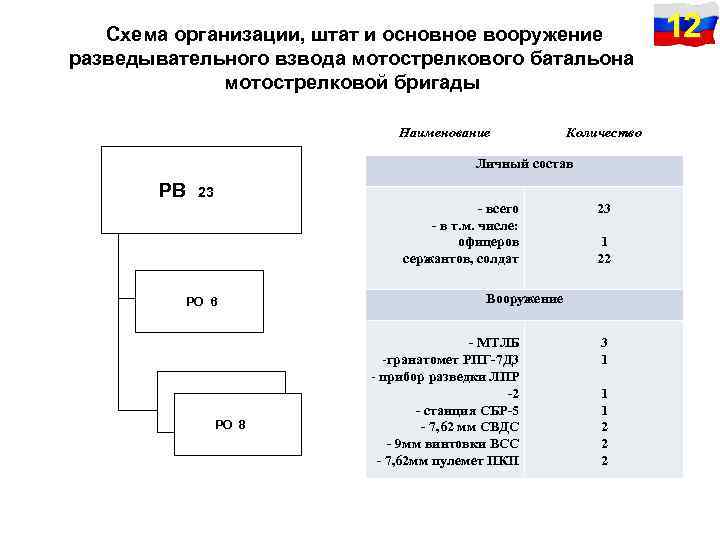

Схема организации, штат и основное вооружение разведывательного взвода мотострелкового батальона мотострелковой бригады Наименование Количество Личный состав РВ 23 РО 6 РО 8 - всего - в т. м. числе: офицеров сержантов, солдат 23 1 22 Вооружение - МТЛБ -гранатомет РПГ-7 Д 3 - прибор разведки ЛПР -2 - станция СБР-5 - 7, 62 мм СВДС - 9 мм винтовки ВСС - 7, 62 мм пулемет ПКП 3 1 1 1 2 2 2 12

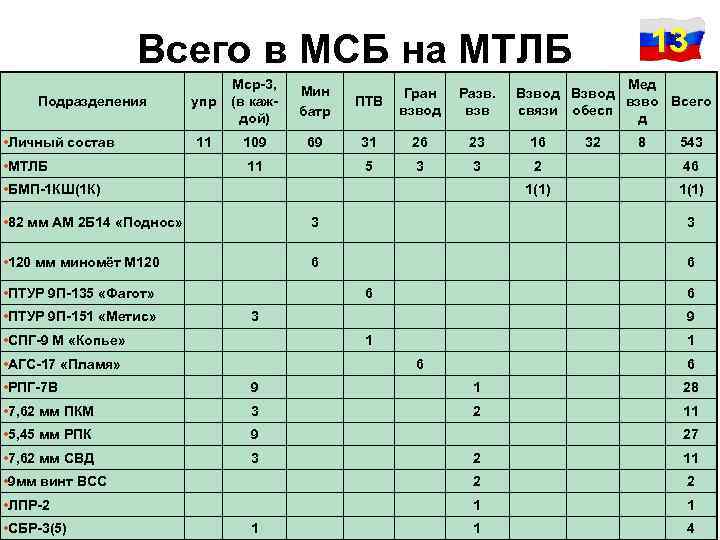

13 Всего в МСБ на МТЛБ Подразделения • Личный состав • МТЛБ упр Мср-3, (в каждой) Мин батр 11 109 69 Мед Взвод взво Всего связи обесп д Разв. взв 31 26 23 16 5 3 3 2 46 1(1) 11 ПТВ Гран взвод 1(1) • БМП-1 КШ(1 К) 32 8 543 • 82 мм АМ 2 Б 14 «Поднос» 3 3 • 120 мм миномёт М 120 6 6 • ПТУР 9 П-135 «Фагот» • ПТУР 9 П-151 «Метис» 6 6 3 • СПГ-9 М «Копье» 9 1 • АГС-17 «Пламя» 1 6 6 • РПГ-7 В 9 1 28 • 7, 62 мм ПКМ 3 2 11 • 5, 45 мм РПК 9 • 7, 62 мм СВД 3 27 2 11 • 9 мм винт ВСС 2 2 • ЛПР-2 1 1 1 4 • СБР-3(5) 1

Организация и вооружение МСР 14 на МТЛБ МСР Мср 109 101 Управление роты 9 Ком роты Управление взвода 6 МСВ 30 ПТО 9 ч 9 П-151 «Метис» -3 Ком взвода Старшина ЗКВ Мсо 8 Ст. техник Снайпер Упр 3 Расчеты 2 Оператор СБР Сан-стрелок Сан инструктор Ком отд Гранатометчик Наводчик Пом гранатом. Механикводитель Ст стрелок Наводчик ПК Ст мех-вод Номер расчета Наводчик Ком отд Пулеметчик стрелок

15 Организация и вооружение ТБ Командование 2 Упр 6 ТР Мср 32 101 ТБ 143 Вз Связи 11 Упр 2 тв 9 Штаб 3 Упр 3 связи 6 ВМО 25 Мед пункт 6 Упр 1 ТО БТТ 5 Авто 11 ТО АТТ 5 Хоз 9 эвак 6

СХЕМА организации гаубичного самоходно-артиллерийского дивизиона мотострелковой бригады Управление Штаб 4 3 ГСАДн 197 ГСАБ 50 ВУпр 20 ОУ(кд) 5 Упр. 4 ГСАВ 18 ВУпр. 9 ОУ(нш) 4 Упр. 3 От. Упр. 3 ОАР 4 ОУ 6 ВО 20 ОТО 4 АО 5 АО 6 ХО 5 16

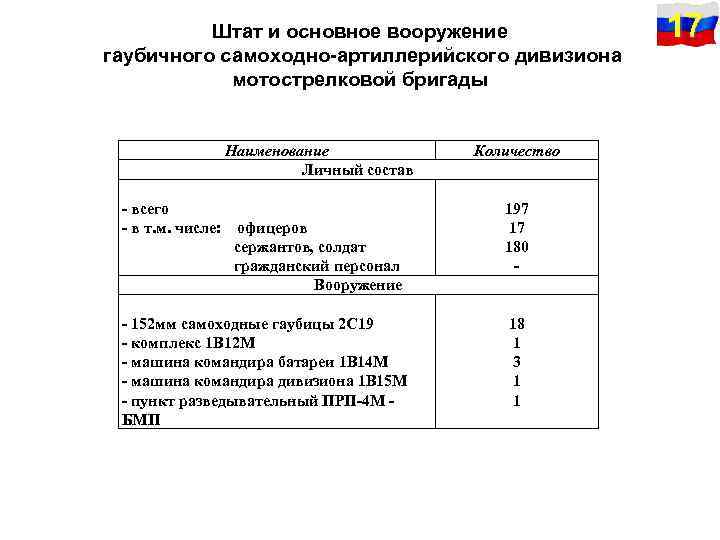

Штат и основное вооружение гаубичного самоходно-артиллерийского дивизиона мотострелковой бригады Наименование Личный состав - всего - в т. м. числе: офицеров сержантов, солдат гражданский персонал Вооружение - 152 мм самоходные гаубицы 2 С 19 - комплекс 1 В 12 М - машина командира батареи 1 В 14 М - машина командира дивизиона 1 В 15 М - пункт разведывательный ПРП-4 М БМП Количество 197 17 180 18 1 3 1 1 17

2 учебный вопрос 18 Тактико-технические характеристики основных образцов вооружения и техники.

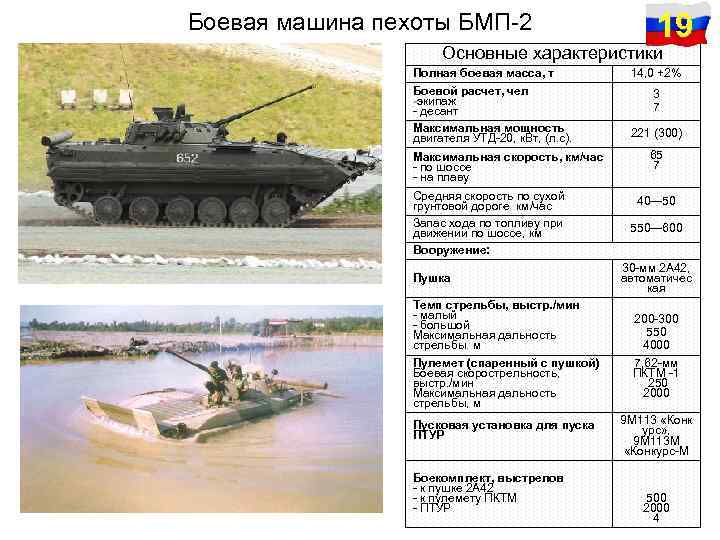

Боевая машина пехоты БМП-2 19 Основные характеристики Полная боевая масса, т Боевой расчет, чел -экипаж - десант Максимальная мощность двигателя УТД-20, к. Вт, (л. с). Максимальная скорость, км/час - по шоссе - на плаву Средняя скорость по сухой грунтовой дороге, км/час Запас хода по топливу при движении по шоссе, км Вооружение: Пушка Темп стрельбы, выстр. /мин - малый - большой Максимальная дальность стрельбы, м Пулемет (спаренный с пушкой) Боевая скорострельность, выстр. /мин Максимальная дальность стрельбы, м Пусковая установка для пуска ПТУР Боекомплект, выстрелов - к пушке 2 А 42 - к пулемету ПКТМ - ПТУР 14, 0 +2% 3 7 221 (300) 65 7 40— 50 550— 600 30 -мм 2 А 42, автоматичес кая 200 -300 550 4000 7, 62 -мм ПКТМ -1 250 2000 9 М 113 «Конк урс» , 9 М 113 М «Конкурс-М 500 2000 4

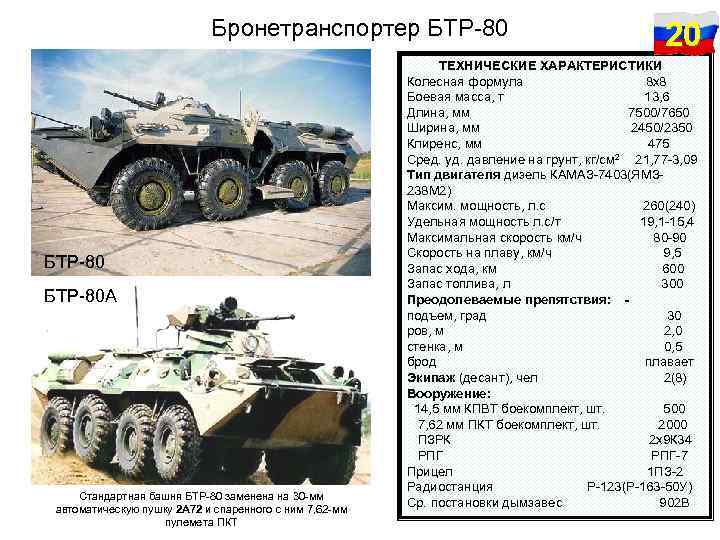

Бронетранспортер БТР-80 А Стандартная башня БТР-80 заменена на 30 -мм автоматическую пушку 2 А 72 и спаренного с ним 7, 62 -мм пулемета ПКТ 20 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Колесная формула 8 х8 Боевая масса, т 13, 6 Длина, мм 7500/7650 Ширина, мм 2450/2350 Клиренс, мм 475 Сред. уд. давление на грунт, кг/см 2 21, 77 -3, 09 Тип двигателя дизель КАМАЗ-7403(ЯМЗ 238 М 2) Максим. мощность, л. с 260(240) Удельная мощность л. с/т 19, 1 -15, 4 Максимальная скорость км/ч 80 -90 Скорость на плаву, км/ч 9, 5 Запас хода, км 600 Запас топлива, л 300 Преодолеваемые препятствия: - подъем, град 30 ров, м 2, 0 стенка, м 0, 5 брод плавает Экипаж (десант), чел 2(8) Вооружение: 14, 5 мм КПВТ боекомплект, шт. 500 7, 62 мм ПКТ боекомплект, шт. 2000 ПЗРК 2 х9 К 34 РПГ РПГ-7 Прицел 1 ПЗ-2 Радиостанция Р-123(Р-163 -50 У) Ср. постановки дымзавес 902 В

Боевая машина пехоты БМП-3 Примечание: в мсб в гранатометном взводе – 3 БМП. Технические характеристики 21 Боевая масса, т 18, 7 +2% Боевой расчет, чел экипаж 3 десант 7(2 дополнительных места) Двигатель 4 -х тактный дизель УТД-29 Мощность, к. Вт (л. с. ) 368 (500) Максимальная скорость, км/час по шоссе 70 на плаву 10 Средняя скорость по сухой грунтовой дороге, км/час 52 Запас хода по шоссе, км не менее 600 Вооружение 100 -мм орудие-пусковая установка 2 А 70, 30 -мм автоматическая пушка 2 А 72, 7. 62 -мм пулемет ПКТ (3 шт) Практическая скорострельность из 100 -мм орудияпусковой установки, выстр/мин 10 Темп стрельбы 30 -мм автоматической пушки, выстр/мин не менее 330 Прицельная дальность стрельбы, м 100 -мм орудия - пусковой установки 4000 30 -мм автоматической пушки 4000 Система управления огнем автоматизированная, с дневным и ночным прицелами, лазерным дальномером и баллистическим вычислителем Углы обстрела пушки и спаренного пулемета, град горизонтальный 360 вертикальный от -6 до +60 Боекомплект, шт 100 -мм выстрелов 40 (22 из них в механизированной укладке) 30 -мм патронов 500 ПТУР 8

Танк Т-90 22 Тактико-техническая характеристика Боевая масса, т 46. 5 Экипаж, чел. 3 Удельное давление на грунт, кг/см 2 0. 87 Максимальная скорость, км/ч 60 Запас хода, км 500 – 650 Двигатель: марка В-84 МС или В-92 С 2 мощность, л. с. 840 или 1000 Преодолеваемые препятствия: угол подъема, град 30 вертикальная стенка, м 0. 85 ширина рва, м 2. 8 глубина водной преграды, м - без предварительной подготовки 1. 2 с предварительной подготовкой (ОПВТ) 5 Вооружение: Стабилизатор 2 Э 42 -4 Пушка 2 А 46 М тип ГСП- калибр, мм 125 боекомплект, снарядов 43 Спаренный пулемет ПКТ калибр, мм 7. 62 боекомплект, патронов 2000 Зенитная установка пулемет НСВТ калибр, мм 12. 7 боекомплект 300 КУРВ 9 К 119 Приборы наблюдения прицел 1 А 43 прицел-дальномер 1 Г 46 ночной прицел ТПН 4 -49 -23 ("Агава-2") Примечание: мсб может быть придана танковая рота (10 -13 танков)

82 -мм миномет 2 Б 14 -1 "Поднос" 23 Технические характеристики Расчёт, чел. 4 Состав: - миномёт 2 Б 14 -1, - транспортная машина 2 И 27 (на шасси УАЗ-469) Массогабаритные характеристики: - масса миномёта в боевом положении, кг 42 Масса вьюков в походном, кг: - вьюк ствола - 16. 2 - вьюк опорной плиты - 17 - вьюк двуноги - 13. 9 Огневые и баллистические характеристики: - калибр, мм 82 Вес осколочной мины, кг 3. 14 Скорострельность, выстр. /мин: - с исправлением наводки - 15 - без исправления наводки 22 Угол возвышения, град. +45°; +85° Угол горизонтального наведения, град. без перестановки двуноги ± 4°, - с перестановкой двуноги - 360° Максимальная дальность стрельбы, м с дальнобойным зарядом - 3922 - с полным переменным зарядом – 3100 Минимальная дальность стрельбы, м 85

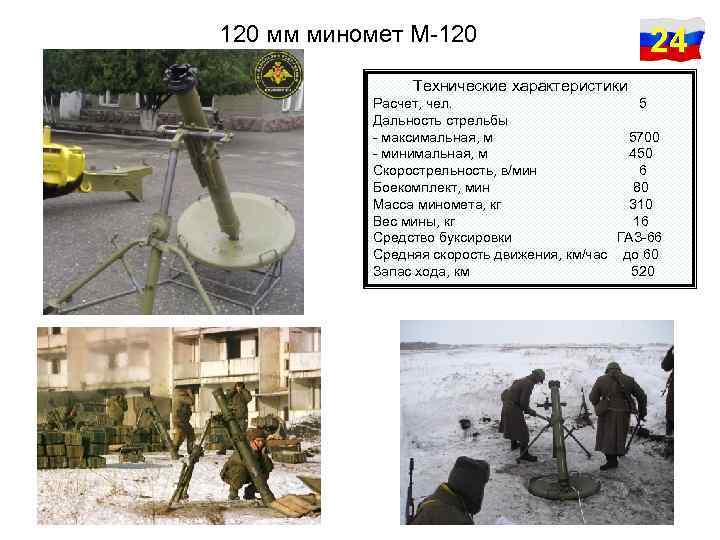

120 мм миномет М-120 24 Технические характеристики Расчет, чел. 5 Дальность стрельбы - максимальная, м 5700 - минимальная, м 450 Скорострельность, в/мин 6 Боекомплект, мин 80 Масса миномета, кг 310 Вес мины, кг 16 Средство буксировки ГАЗ-66 Средняя скорость движения, км/час до 60 Запас хода, км 520

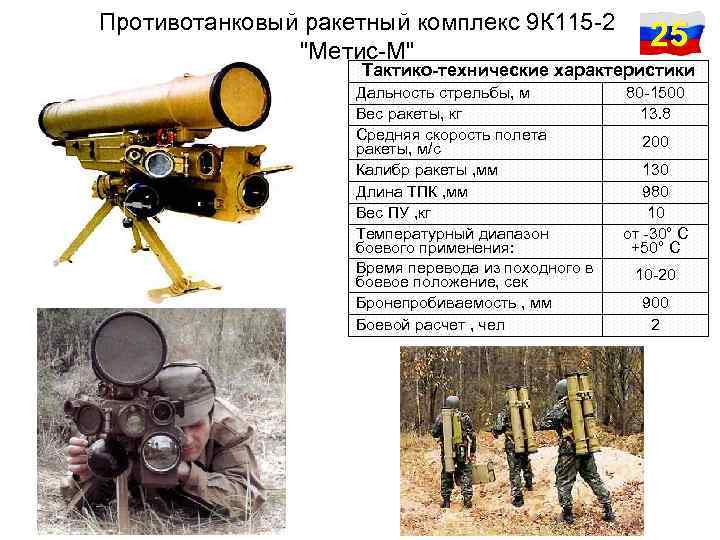

Противотанковый ракетный комплекс 9 К 115 -2 "Метис-М" 25 Тактико-технические характеристики Дальность стрельбы, м Вес ракеты, кг Средняя скорость полета ракеты, м/с Калибр ракеты , мм Длина ТПК , мм Вес ПУ , кг Температурный диапазон боевого применения: Время перевода из походного в боевое положение, сек Бронепробиваемость , мм Боевой расчет , чел 80 -1500 13. 8 200 130 980 10 от -30° С +50° С 10 -20 900 2

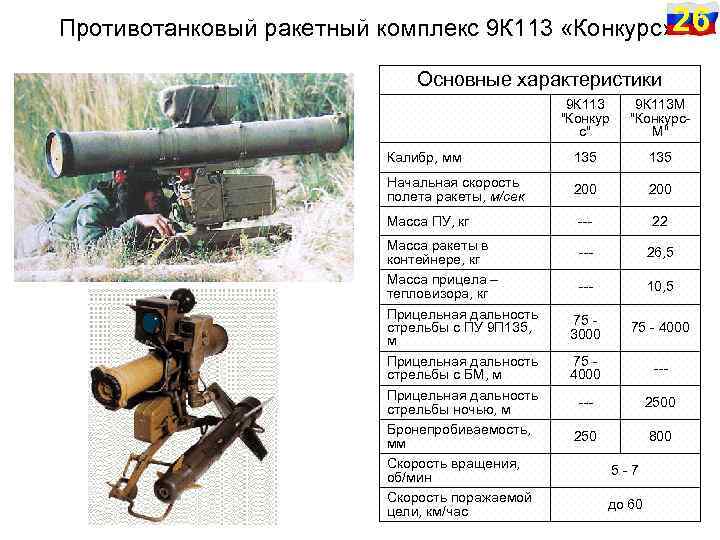

Противотанковый ракетный комплекс 9 К 113 «Конкурс» 26 Основные характеристики 9 К 113 "Конкур с" 9 К 113 М "Конкурс. М" Калибр, мм 135 Начальная скорость полета ракеты, м/сек 200 Масса ПУ, кг --- 22 Масса ракеты в контейнере, кг Масса прицела – тепловизора, кг Прицельная дальность стрельбы с ПУ 9 П 135, м Прицельная дальность стрельбы с БМ, м Прицельная дальность стрельбы ночью, м Бронепробиваемость, мм Скорость вращения, об/мин Скорость поражаемой цели, км/час --- 26, 5 --- 10, 5 75 - 3000 75 - 4000 --- 2500 250 800 5 - 7 до 60

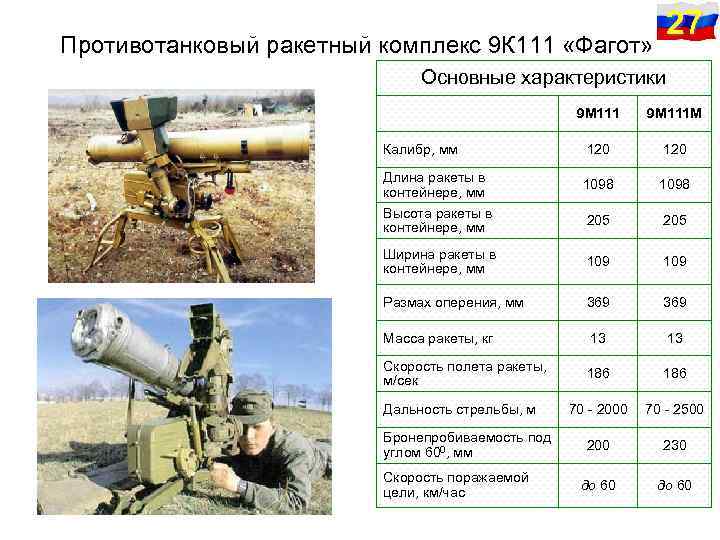

Противотанковый ракетный комплекс 9 К 111 «Фагот» 27 Основные характеристики 9 М 111 М Калибр, мм 120 Длина ракеты в контейнере, мм 1098 Высота ракеты в контейнере, мм 205 Ширина ракеты в контейнере, мм 109 Размах оперения, мм 369 Масса ракеты, кг 13 Скорость полета ракеты, м/сек 186 70 - 2000 70 - 2500 230 до 60 Дальность стрельбы, м Бронепробиваемость под углом 600, мм Скорость поражаемой цели, км/час

Станковый противотанковый гранатомет СПГ-9 М "Копье" 28 Основные характеристики Калибр ствола, мм 73 Дальность эффективной стрельбы, м 1300 Дальность прямого выстрела (ПТ гранатой) 800 Бронепробиваемость, мм 400 Масса гранатомета, кг 47, 6 Длина гранатомета, мм 2100 Высота ПУ с треногой, мм 820 Практическая скорострельность, выстр/мин Время перевода из походного положения в боевое, сек Расчет, чел Тип боевой части 5 -6 25 -35 4 Осколочная, кумулятивная

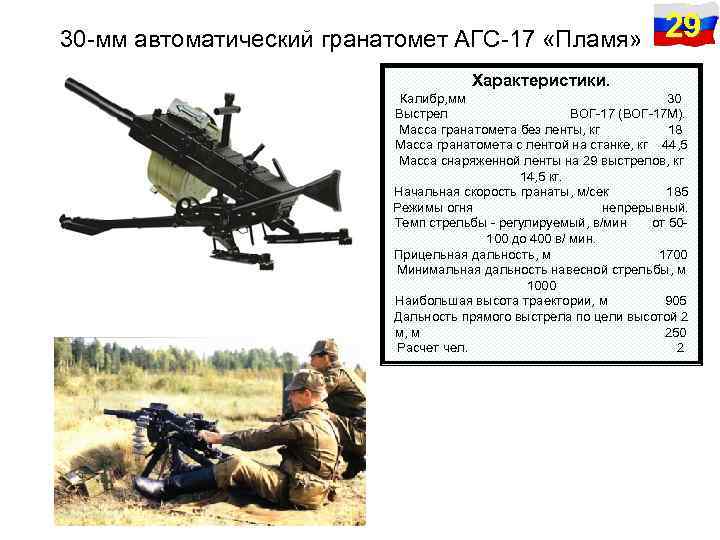

30 -мм автоматический гранатомет АГС-17 «Пламя» 29 Характеристики. Калибр, мм 30 Выстрел ВОГ-17 (ВОГ-17 М). Масса гранатомета без ленты, кг 18 Масса гранатомета с лентой на станке, кг 44, 5 Масса снаряженной ленты на 29 выстрелов, кг 14, 5 кг. Начальная скорость гранаты, м/сек 185 Режимы огня непрерывный. Темп стрельбы - регулируемый, в/мин от 50100 до 400 в/ мин. Прицельная дальность, м 1700 Минимальная дальность навесной стрельбы, м 1000 Наибольшая высота траектории, м 905 Дальность прямого выстрела по цели высотой 2 м, м 250 Расчет чел. 2

5, 45 -мм автомат АКС-74 30 Основные характеристики АК-74 АКС-74 Калибр, мм 5. 45 x 39 Патрон 5. 45 х39 Длина, мм 933 940 Длина ствола, мм 415 460 3300 3447 Скорострельность, в/м 600 Прицельная дальность стрельбы, м 500 600 Начальная скорость пули, м/c 900 920 Масса без патронов, г Емкость магазина, патронов 30

5, 45 -мм ручной пулемет РПК-74 31 Характеристики Патрон, мм 5, 45 x 39 Масса оружия, кг - без магазина 4, 7 - со снаряженным магазином на 45 патронов, кг 5, 46 Длина оружия, мм 1060 Длина ствола, мм 590 Нарезы 4 - шаг, мм 200 Начальная скорость пули, м/с 960 Дульная энергия, дж 1567 Режимы огня одиночный или непрерывный Скорострельность, в/мин 150 Темп стрельбы, в/мин 600 Прицельная дальность, м 1000 Дальность прямого выстрела по ростовой фигуре, м 640

7, 62 -мм единый пулемет ПКМ 32 Тактико-технические характеристики Калибр, мм 7, 62 Масса (без боекомплекта), кг: - на сошках 8, 2 - на станке 12, 7 Длина пулемета, мм 1145 Прицельная дальность, м 1500 Питание ленточное

7, 62 -мм снайперская винтовка СВД Пробивное действие пули со стальным сердечником Глубина Дальность пробития стрельбы, защитных м средств, см Каска (стальной шлем) Бронежилет Бруствер из плотного утрамбованного снега Земляная преграда из свободно насыпанного супесчаного грунта Стена из соснового 1700 пробивает 1200 пробивает 1000 70 -80 1000 25 -30 1200 20 33 Tактико-технические характеристики Калибр, мм 7, 62 Масса без патронов и прицела, кг 4, 3 Длина, мм 1220 Высота с оптическим прицелом, мм 230 Ширина с оптическим прицелом, мм 88 Длина ствола, мм 620 Начальная скорость пули, м/с 830 Скорострельность, в/м 30 Дульная энергия, дж 4064 Емкость магазина, патронов 10 Прицельная дальность с открытым 1200 прицелом, м Прицельная дальность с оптическим 1300 прицелом, м Прицельная дальность с ночным 300 прицелом, м

34 • • • Характеристики РПГ-7 Эффективная дальность стрельбы-до 330 м Предельная дальность стрельбы -500 м Боевая скорострельность- 4 -6 выст. /мин Калибр ствола-40 мм Вес гранатомета-6, 3 кг Вес гранаты (ПГ-7 В) с метательным зарядом-2, 2 кг Вес сумки с тремя выстрелами-9, 3 кг Начальная скорость гранаты-120 м/сек Максимальная скорость гранаты-300 м/сек Бронепробиваемость- 260 -500 мм

• Боевая масса, т 9, 7 Экипаж, чел. 2 • Десант, чел. 11 • Размеры • Длина корпуса, мм 6399. . 6509 • Ширина корпуса, мм 2820. . 2865 • Высота, мм 1835. . 1890 • База, мм 3700 • Колея, мм 2500 • Клиренс, мм 395. . 415 • Бронирование • Тип брони стальная катаная Лоб корпуса, мм/град. 14 • Вооружение МНОГОЦЕЛЕВОЙ ТЯГАЧ • Прицелы. ПП-61 Б ЛЕГКОБРОНИРОВАННЫЙ • Пулемёты1 х 7, 62 -мм ПКТ Подвижность. Тип двигателя. ЯМЗ-238 В (МТЛБ) • Мощность двигателя, л. с. 240 • Скорость по шоссе, км/ч61, 5 • Скорость по пересечённой местности, км/ч5. . 6 на плаву • Запас хода пошоссе, км 500 • Удельная мощность, л. с. /т19, 7. . 24, 7 Удельное давление на грунт, кг/см² 0, 45 • Преодолеваемый подъём, град. 35 • Преодолеваемая стенка, м 1, 1 • Преодолеваемый ров, м 2, 8 • Преодолеваемыйброд, мплавает 35

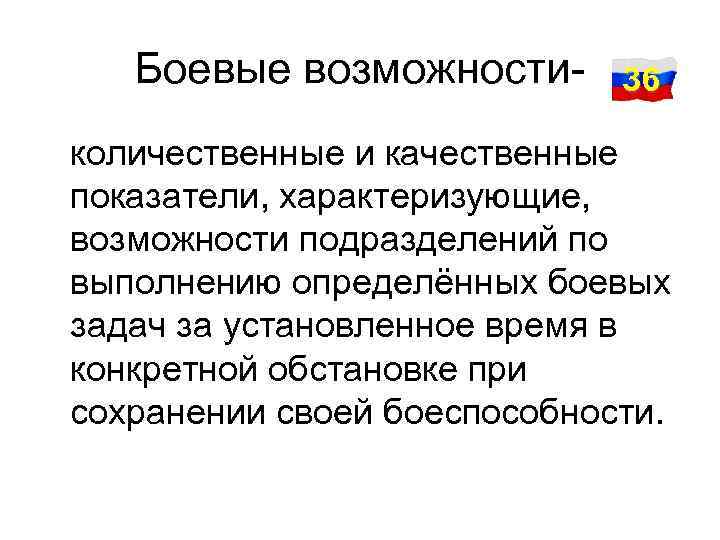

Боевые возможности- 36 количественные и качественные показатели, характеризующие, возможности подразделений по выполнению определённых боевых задач за установленное время в конкретной обстановке при сохранении своей боеспособности.

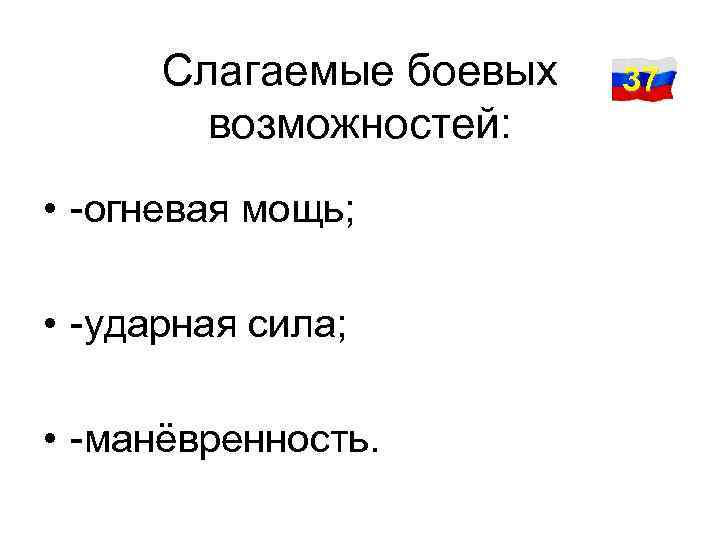

Слагаемые боевых возможностей: • -огневая мощь; • -ударная сила; • -манёвренность. 37

Огневая мощь мотострелковых 38 подразделений складывается из огневых возможностей: • - приданных танков; • -боевых машин(мтлб); • -штатной и приданной артиллерии; • -противотанковых средств; • -стрелкового оружия. В обороне, кроме того, поражение противника достигается применением минно-взрывных заграждений.

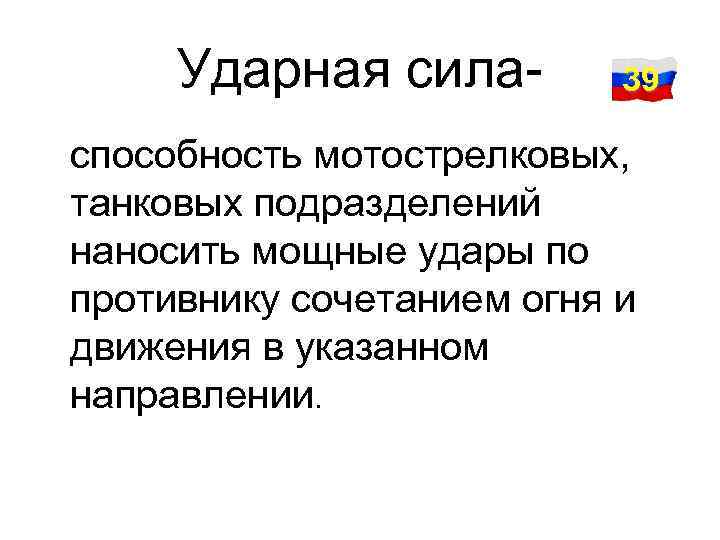

Ударная сила- 39 способность мотострелковых, танковых подразделений наносить мощные удары по противнику сочетанием огня и движения в указанном направлении.

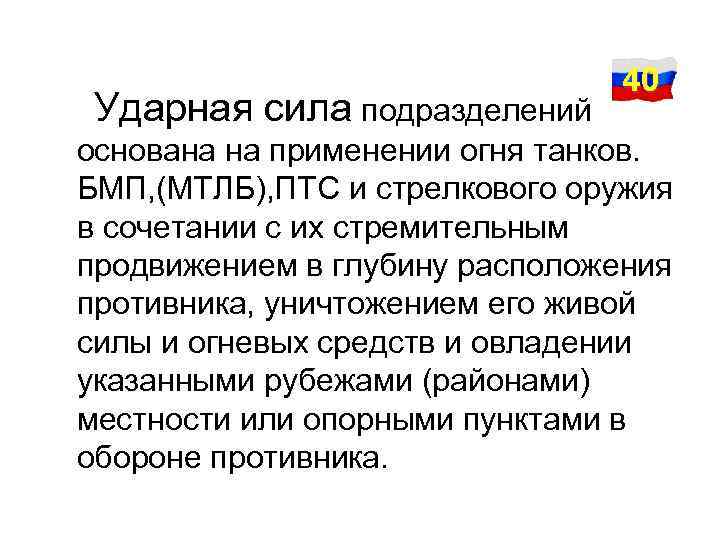

Ударная сила подразделений 40 основана на применении огня танков. БМП, (МТЛБ), ПТС и стрелкового оружия в сочетании с их стремительным продвижением в глубину расположения противника, уничтожением его живой силы и огневых средств и овладении указанными рубежами (районами) местности или опорными пунктами в обороне противника.

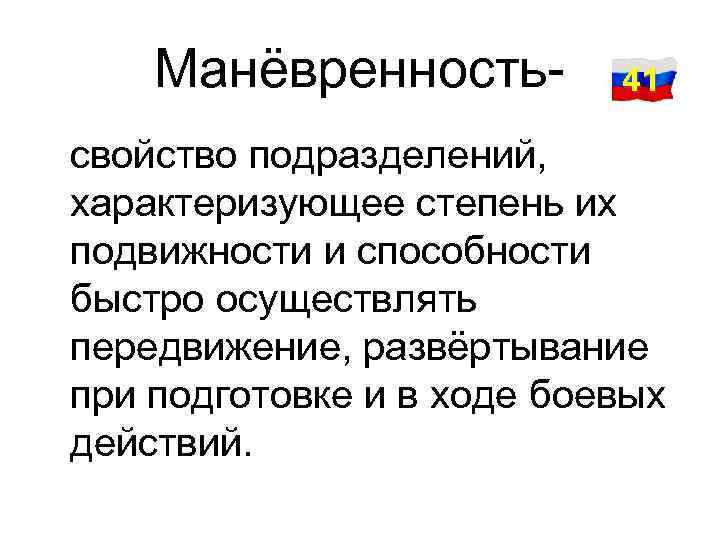

Манёвренность- 41 свойство подразделений, характеризующее степень их подвижности и способности быстро осуществлять передвижение, развёртывание при подготовке и в ходе боевых действий.

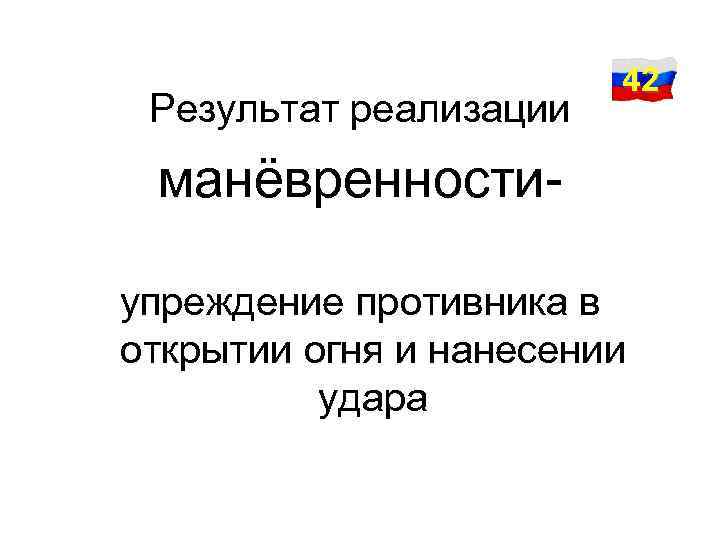

Результат реализации 42 манёвренностиупреждение противника в открытии огня и нанесении удара
