Тема 1 Организация вооружение и военная техника

Тема № 1. Организация, вооружение и военная техника подразделений Сухопутных войск Занятие № 2. Военная техника и вооружение подразделений разработчик подполковник Калинин О. Н.

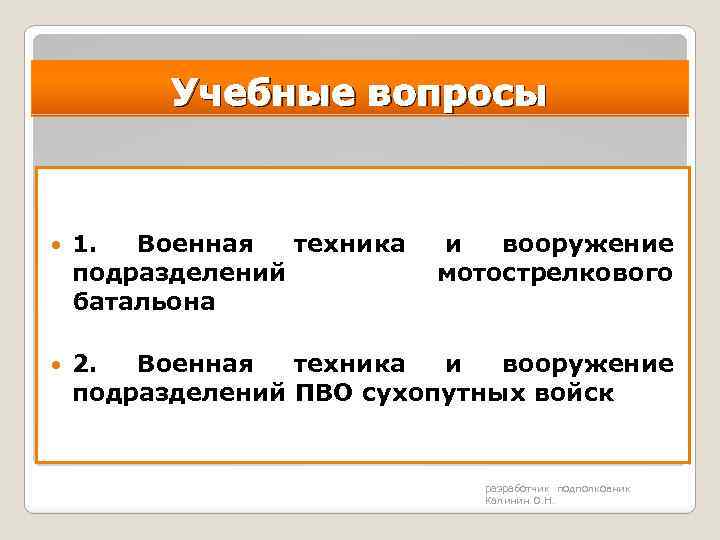

Учебные вопросы 1. Военная техника подразделений батальона и вооружение мотострелкового 2. Военная техника и вооружение подразделений ПВО сухопутных войск разработчик подполковник Калинин О. Н.

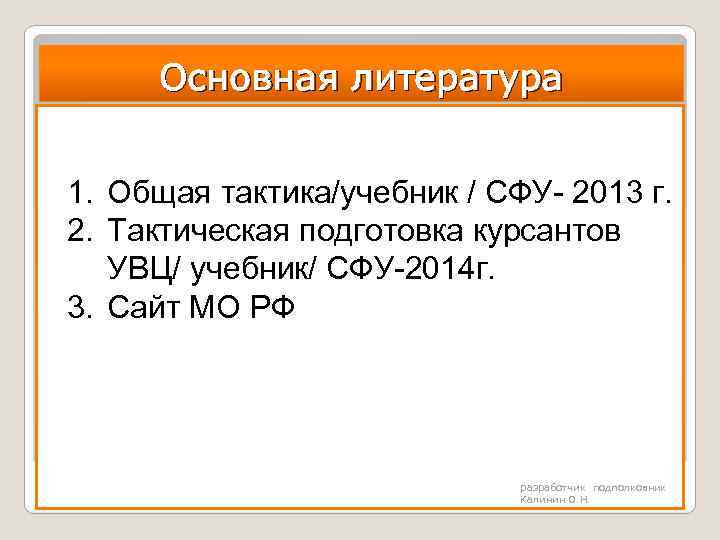

Основная литература 1. Общая тактика/учебник / СФУ- 2013 г. 2. Тактическая подготовка курсантов УВЦ/ учебник/ СФУ-2014 г. 3. Сайт МО РФ разработчик подполковник Калинин О. Н.

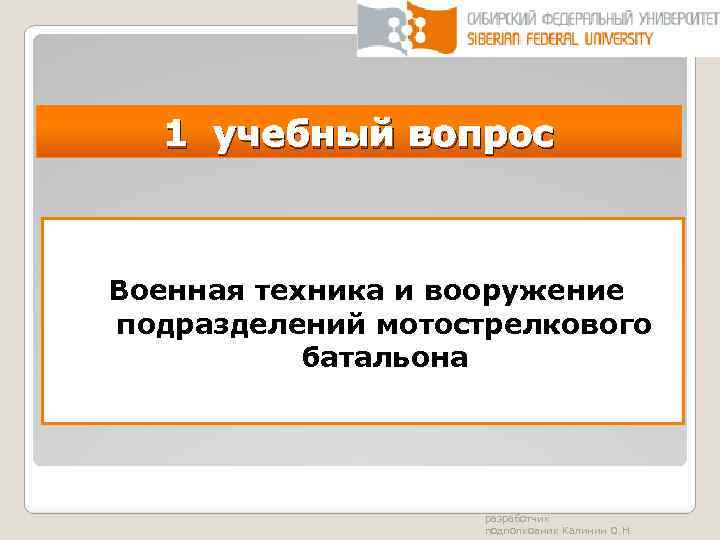

1 учебный вопрос Военная техника и вооружение подразделений мотострелкового батальона разработчик подполковник Калинин О. Н.

Стрелковое оружие Тактико-технические характеристики Масса пистолета, кг: без патронов со снаряженным магазином 0, 81 Прицельная дальность стрельбы, м 50 Начальная скорость пули, м/с 315 Боевая скорострельность, выстр. /мин. 9 -мм пистолет Макарова ПМ 0, 73 30 Емкость магазина, патр. 8 Масса автомата, кг: без штык-ножа и патронов со снаряженным магазином и штык-ножом 4, 1 Прицельная дальность стрельбы, м 1000 Начальная скорость пули, м/с 900 Темп стрельбы, выстр. /мин. 600 Боевая скорострельность 5, 45 -мм автомат Калашникова АК-74 М 3, 63 40/100 одиночными/очередями, выстр. /мин. Емкость магазина, патр. 30

Стрелковое оружие Тактико-технические характеристики Масса пулемета, кг: без патронов со снаряженным магазином 5, 65 Прицельная дальность стрельбы, м 1000 Начальная скорость пули, м/с 960 Темп стрельбы, выстр. /мин. 5, 45 -мм ручной пулемет Калашникова РПК 5, 06 600 Боевая скорострельность одиночными/очередями, 50/150 выстр. /мин. Емкость магазина, патр. 45 Масса пулемета, кг: без патронов 7, 5 со снаряженной лентой на 100/200 патронов 11, 4/15, 5 Масса коробки со снаряженной лентой на 100/200 3, 9/8 патронов, кг Прицельная дальность стрельбы, м Начальная скорость пули, м/с 7, 62 -мм модернизированный пулемет Калашникова ПКМ 1500 825 Темп стрельбы, выстр. /мин. 650 Боевая скорострельность, выстр. /мин. 250 Емкость патронной коробки, патр. 100; 200

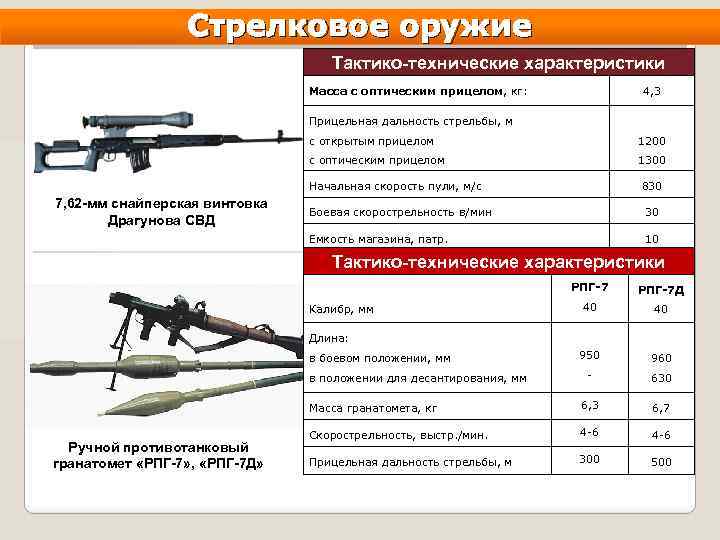

Стрелковое оружие Тактико-технические характеристики Масса с оптическим прицелом, кг: 4, 3 Прицельная дальность стрельбы, м с открытым прицелом 1200 с оптическим прицелом 1300 Начальная скорость пули, м/с 7, 62 -мм снайперская винтовка Драгунова СВД 830 Боевая скорострельность в/мин 30 Емкость магазина, патр. 10 Тактико-технические характеристики РПГ-7 Д 40 40 950 960 - 630 Масса гранатомета, кг 6, 3 6, 7 Скорострельность, выстр. /мин. 4 -6 Прицельная дальность стрельбы, м 300 500 Калибр, мм Длина: в боевом положении, мм в положении для десантирования, мм Ручной противотанковый гранатомет «РПГ-7» , «РПГ-7 Д»

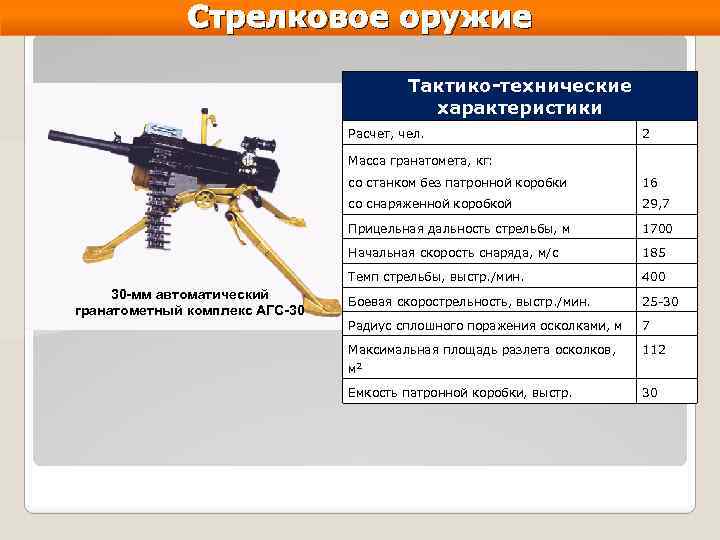

Стрелковое оружие Тактико-технические характеристики Расчет, чел. 2 Масса гранатомета, кг: со станком без патронной коробки со снаряженной коробкой 29, 7 Прицельная дальность стрельбы, м 1700 Начальная скорость снаряда, м/с 185 Темп стрельбы, выстр. /мин. 30 -мм автоматический гранатометный комплекс АГС-30 16 400 Боевая скорострельность, выстр. /мин. 25 -30 Радиус сплошного поражения осколками, м 7 Максимальная площадь разлета осколков, 112 м 2 Емкость патронной коробки, выстр. 30

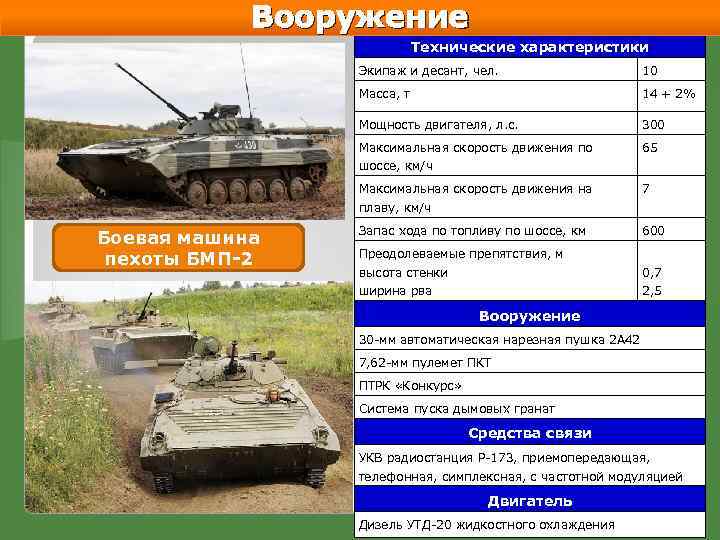

Вооружение Технические характеристики Экипаж и десант, чел. 10 Масса, т 14 + 2% Мощность двигателя, л. с. 300 Максимальная скорость движения по 65 шоссе, км/ч Максимальная скорость движения на 7 плаву, км/ч Боевая машина пехоты БМП-2 Запас хода по топливу по шоссе, км 600 Преодолеваемые препятствия, м высота стенки 0, 7 ширина рва 2, 5 Вооружение 30 -мм автоматическая нарезная пушка 2 А 42 7, 62 -мм пулемет ПКТ ПТРК «Конкурс» Система пуска дымовых гранат Средства связи УКВ радиостанция Р-173, приемопередающая, телефонная, симплексная, с частотной модуляцией Двигатель Дизель УТД-20 жидкостного охлаждения

Вооружение Технические характеристики Экипаж и десант, чел. 10 Масса, т 18, 7 + 2% Мощность двигателя, л. с. 500 Максимальная скорость движения по шоссе, км/ч 70 Максимальная скорость движения на плаву, км/ч 10 Запас хода по топливу по шоссе, км 600 Преодолеваемые препятствия, м высота стенки Боевая машина пехоты БМП-3 0, 7 ширина рва 2, 5 Вооружение 100 -мм орудие-пусковое устройство для стрельбы управляемыми и неуправляемыми боеприпасами 30 -мм автоматическая нарезная пушка 7, 62 -мм пулемет ПКТ Система пуска дымовых гранат Средства связи УКВ радиостанция Р-173, приемопередающая, телефонная, симплексная, с частотной модуляцией Двигатель Дизель УТД-29 М жидкостного охлаждения

Вооружение Технические характеристики Экипаж и десант, чел. 10 Масса, т 13, 6 Мощность двигателя, л. с. 260 Максимальная скорость движения по шоссе, км/ч 80 Максимальная скорость движения на плаву, км/ч 9 Запас хода по топливу по шоссе, км 600 Преодолеваемые препятствия, м Бронетранспортер БТР-80 высота стенки 0, 5 ширина рва 2, 0 Вооружение 14, 5 мм крупнокалиберный пулемет КПВТ 7, 62 -мм пулемет ПКТ Система пуска дымовых гранат Средства связи УКВ радиостанция Р-173, приемопередающая, телефонная, симплексная, с частотной модуляцией Двигатель Дизель У-8 с турбонаддувом, жидкостного охлаждения

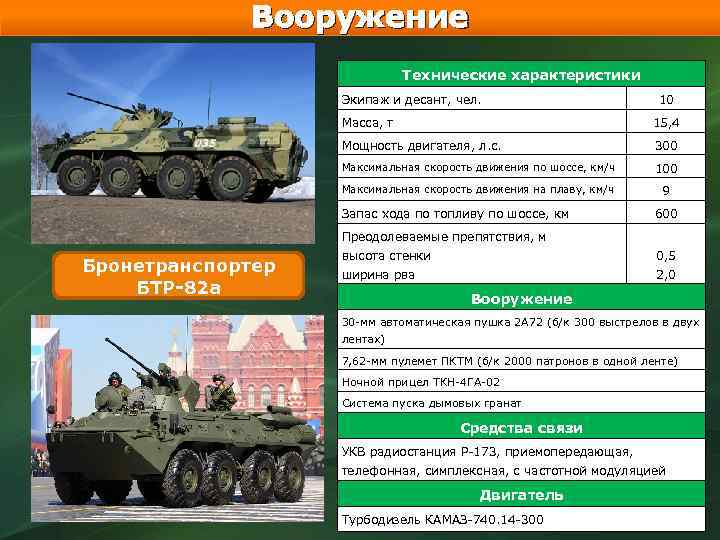

Вооружение Технические характеристики Экипаж и десант, чел. 10 Масса, т 15, 4 Мощность двигателя, л. с. 300 Максимальная скорость движения по шоссе, км/ч 100 Максимальная скорость движения на плаву, км/ч 9 Запас хода по топливу по шоссе, км 600 Преодолеваемые препятствия, м Бронетранспортер БТР-82 а высота стенки 0, 5 ширина рва 2, 0 Вооружение 30 -мм автоматическая пушка 2 А 72 (б/к 300 выстрелов в двух лентах) 7, 62 -мм пулемет ПКТМ (б/к 2000 патронов в одной ленте) Ночной прицел ТКН-4 ГА-02 Система пуска дымовых гранат Средства связи УКВ радиостанция Р-173, приемопередающая, телефонная, симплексная, с частотной модуляцией Двигатель Турбодизель КАМАЗ-740. 14 -300

Схема размещения личного состава БМП-3 БТР-80 СС БМП-2

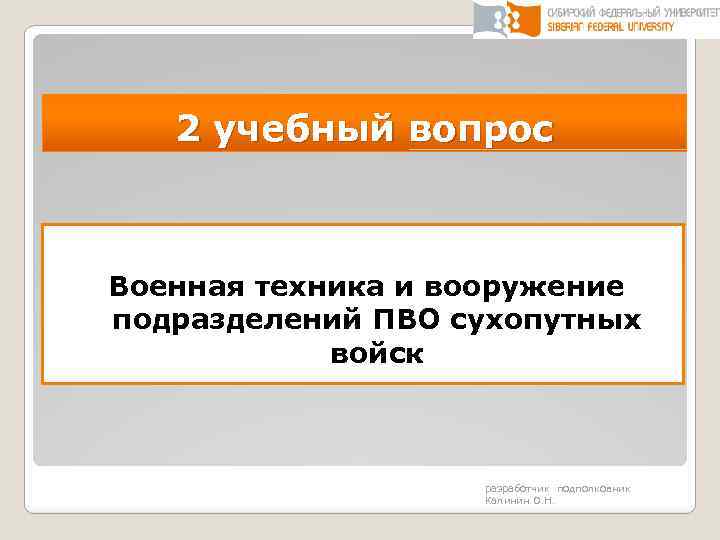

2 учебный вопрос Военная техника и вооружение подразделений ПВО сухопутных войск разработчик подполковник Калинин О. Н.

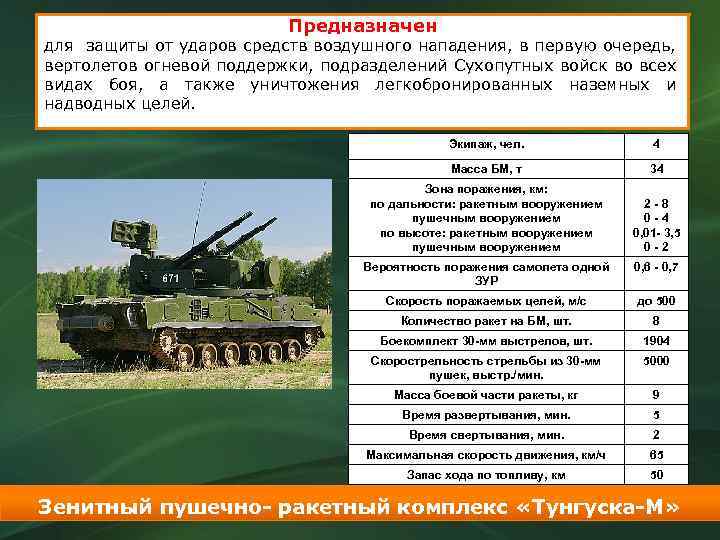

Предназначен для защиты от ударов средств воздушного нападения, в первую очередь, вертолетов огневой поддержки, подразделений Сухопутных войск во всех видах боя, а также уничтожения легкобронированных наземных и надводных целей. Экипаж, чел. 4 Масса БМ, т 34 Зона поражения, км: по дальности: ракетным вооружением пушечным вооружением по высоте: ракетным вооружением пушечным вооружением 2 -8 0 -4 0, 01 - 3, 5 0 -2 Вероятность поражения самолета одной ЗУР 0, 6 - 0, 7 Скорость поражаемых целей, м/c до 500 Количество ракет на БМ, шт. 8 Боекомплект 30 -мм выстрелов, шт. 1904 Скорострельность стрельбы из 30 -мм пушек, выстр. /мин. 5000 Масса боевой части ракеты, кг 9 Время развертывания, мин. 5 Время свертывания, мин. 2 Максимальная скорость движения, км/ч 65 Запас хода по топливу, км 50 Зенитный пушечно- ракетный комплекс «Тунгуска-М»

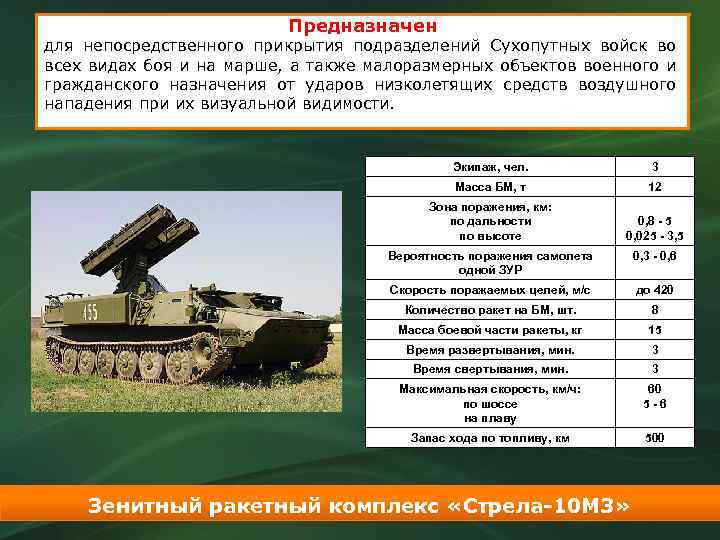

Предназначен для непосредственного прикрытия подразделений Сухопутных войск во всех видах боя и на марше, а также малоразмерных объектов военного и гражданского назначения от ударов низколетящих средств воздушного нападения при их визуальной видимости. Экипаж, чел. 3 Масса БМ, т 12 Зона поражения, км: по дальности по высоте 0, 8 - 5 0, 025 - 3, 5 Вероятность поражения самолета одной ЗУР 0, 3 - 0, 6 Скорость поражаемых целей, м/c до 420 Количество ракет на БМ, шт. 8 Масса боевой части ракеты, кг 15 Время развертывания, мин. 3 Время свертывания, мин. 3 Максимальная скорость, км/ч: по шоссе на плаву 60 5 -6 Запас хода по топливу, км 500 Зенитный ракетный комплекс «Стрела-10 М 3»

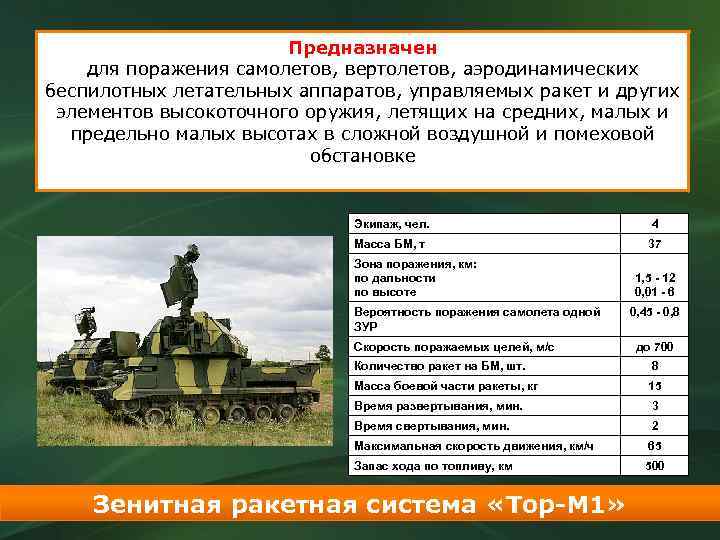

Предназначен для поражения самолетов, вертолетов, аэродинамических беспилотных летательных аппаратов, управляемых ракет и других элементов высокоточного оружия, летящих на средних, малых и предельно малых высотах в сложной воздушной и помеховой обстановке Экипаж, чел. 4 Масса БМ, т 37 Зона поражения, км: по дальности по высоте Вероятность поражения самолета одной ЗУР Скорость поражаемых целей, м/c 1, 5 - 12 0, 01 - 6 0, 45 - 0, 8 до 700 Количество ракет на БМ, шт. 8 Масса боевой части ракеты, кг 15 Время развертывания, мин. 3 Время свертывания, мин. 2 Максимальная скорость движения, км/ч 65 Запас хода по топливу, км 500 Зенитная ракетная система «Тор-M 1»

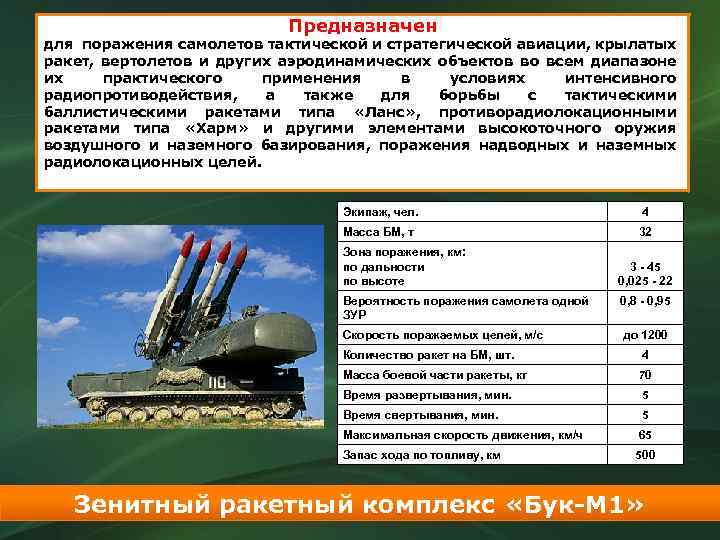

Предназначен для поражения самолетов тактической и стратегической авиации, крылатых ракет, вертолетов и других аэродинамических объектов во всем диапазоне их практического применения в условиях интенсивного радиопротиводействия, а также для борьбы с тактическими баллистическими ракетами типа «Ланс» , противорадиолокационными ракетами типа «Харм» и другими элементами высокоточного оружия воздушного и наземного базирования, поражения надводных и наземных радиолокационных целей. Экипаж, чел. 4 Масса БМ, т 32 Зона поражения, км: по дальности по высоте 3 - 45 0, 025 - 22 Вероятность поражения самолета одной ЗУР 0, 8 - 0, 95 Скорость поражаемых целей, м/c до 1200 Количество ракет на БМ, шт. 4 Масса боевой части ракеты, кг 70 Время развертывания, мин. 5 Время свертывания, мин. 5 Максимальная скорость движения, км/ч 65 Запас хода по топливу, км 500 Зенитный ракетный комплекс «Бук-М 1»

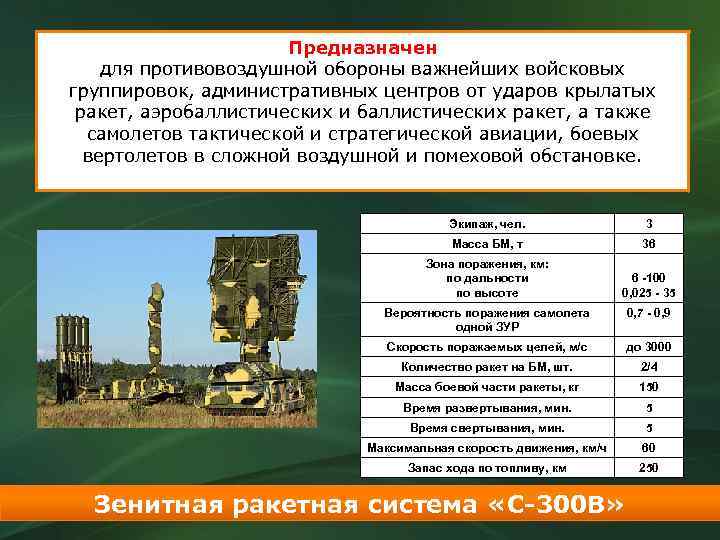

Предназначен для противовоздушной обороны важнейших войсковых группировок, административных центров от ударов крылатых ракет, аэробаллистических и баллистических ракет, а также самолетов тактической и стратегической авиации, боевых вертолетов в сложной воздушной и помеховой обстановке. Экипаж, чел. 3 Масса БМ, т 36 Зона поражения, км: по дальности по высоте 6 -100 0, 025 - 35 Вероятность поражения самолета одной ЗУР 0, 7 - 0, 9 Скорость поражаемых целей, м/c до 3000 Количество ракет на БМ, шт. 2/4 Масса боевой части ракеты, кг 150 Время развертывания, мин. 5 Время свертывания, мин. 5 Максимальная скорость движения, км/ч 60 Запас хода по топливу, км 250 Зенитная ракетная система «С-300 В»

Условные обозначения, применяемые на боевых документах

Задание на самостоятельную подготовку Самостоятельно изучить главу 1 учебника «Общая тактика» или «Тактическая подготовка курсантов УВЦ» ; Доработать конспекты лекции. Подготовиться к письменному опросу по материалам данной лекции. разработчик подполковник Калинин О. Н.
