Тема 1 Методы оптической микроскопии Методы экспериментальных исследований

Тема 1 Методы оптической микроскопии. Методы экспериментальных исследований 1

Тема 1 Методы оптической микроскопии. Схема приготовления косого шлифа для исследования структуры и замера микротвердости тонких покрытий. 1 — основной металл (подложка); 2 — покрытие; 3 — плоскость шлифа; S —толщина покрытия Методы экспериментальных исследований 2

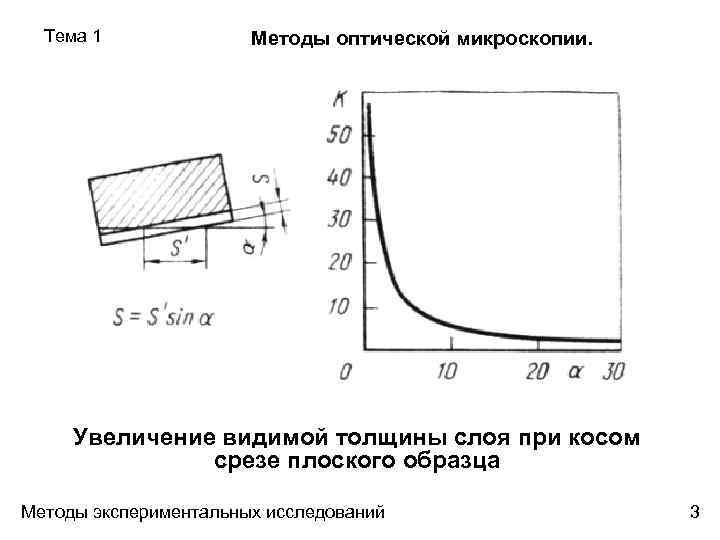

Тема 1 Методы оптической микроскопии. Увеличение видимой толщины слоя при косом срезе плоского образца Методы экспериментальных исследований 3

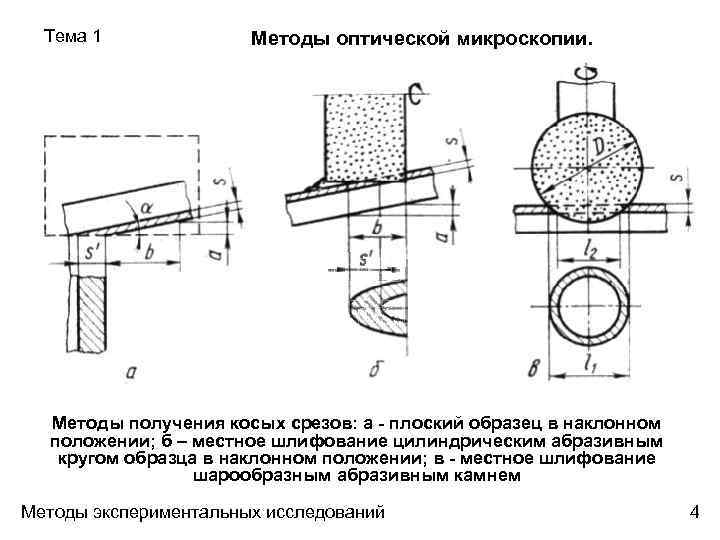

Тема 1 Методы оптической микроскопии. Методы получения косых срезов: а - плоский образец в наклонном положении; б – местное шлифование цилиндрическим абразивным кругом образца в наклонном положении; в - местное шлифование шарообразным абразивным камнем Методы экспериментальных исследований 4

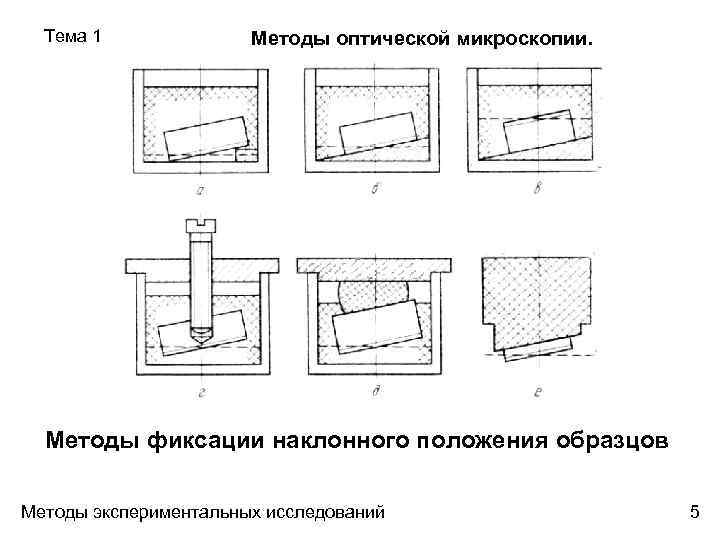

Тема 1 Методы оптической микроскопии. Методы фиксации наклонного положения образцов Методы экспериментальных исследований 5

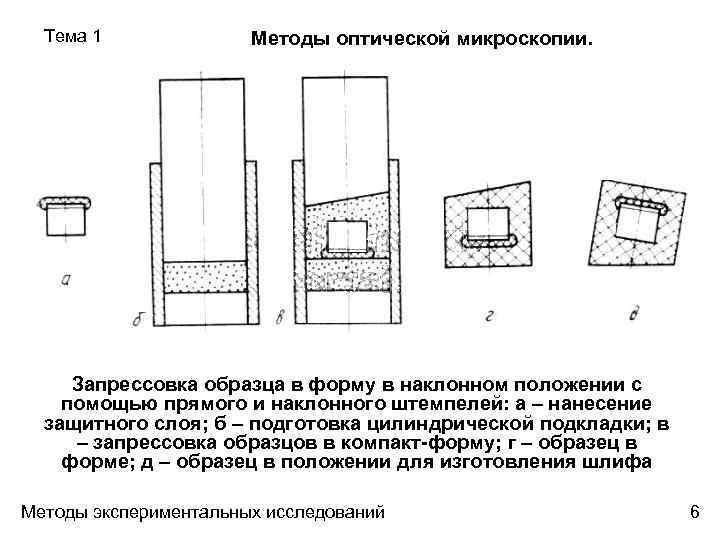

Тема 1 Методы оптической микроскопии. Запрессовка образца в форму в наклонном положении с помощью прямого и наклонного штемпелей: а – нанесение защитного слоя; б – подготовка цилиндрической подкладки; в – запрессовка образцов в компакт-форму; г – образец в форме; д – образец в положении для изготовления шлифа Методы экспериментальных исследований 6

Тема 1 Методы оптической микроскопии. Методы экспериментальных исследований 7

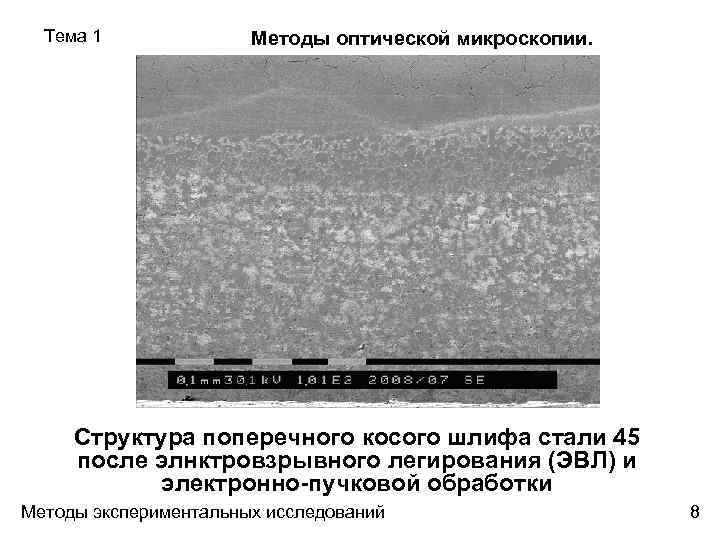

Тема 1 Методы оптической микроскопии. Структура поперечного косого шлифа стали 45 после элнктровзрывного легирования (ЭВЛ) и электронно-пучковой обработки Методы экспериментальных исследований 8

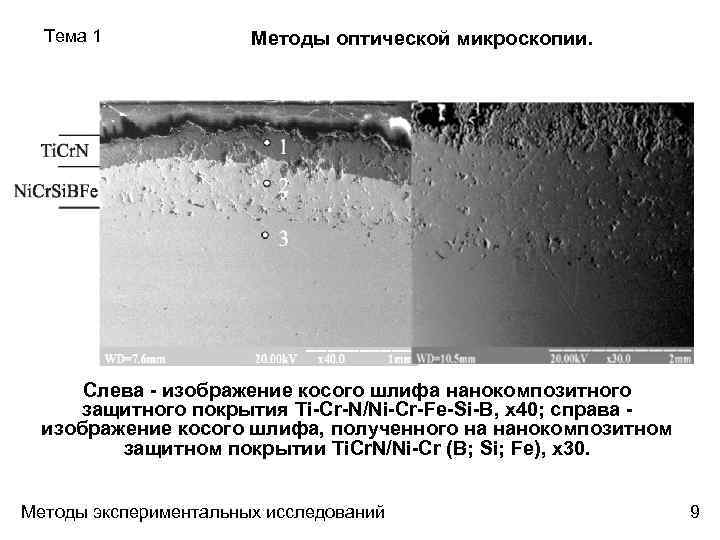

Тема 1 Методы оптической микроскопии. Слева - изображение косого шлифа нанокомпозитного защитного покрытия Ti-Cr-N/Ni-Cr-Fe-Si-B, х40; справа изображение косого шлифа, полученного на нанокомпозитном защитном покрытии Ti. Cr. N/Ni-Cr (B; Si; Fe), х30. Методы экспериментальных исследований 9

Тема 1 Методы оптической микроскопии. Металлографический микроскоп МИМ-7 Методы экспериментальных исследований 10

Тема 1 Методы оптической микроскопии. Общий вид микроскопа МИМ-7: слева - 1 – основание микроскопа; 2 – корпус; 3 – фотокамера; 4 – барашек микрометренной подачи объектива; 5 – визуальный тубус; 6 – рукоятка диафрагмы темного поля; 7 – иллюминатор; 8 – предметный столик; 9 – рукоятки перемещения столика; 10 – клеммы; 11 – осветитель; 12 – рукоятка стопорного устройства осветителя; 13 – диск с набором светофильтров; 14 – рукоятка грубой подачи столика ; 15 – матовая пластинка в рамке; 16 – анализатор; 17 – корпус центральной части. Справа: 1 – стопорная рукоятка грубой подачи; 2 – рукоятка для переключения окуляров; 3 – центрировочные винты полевой диафрагмы; 4 – рукоятка полевой диафрагмы; 5 – рукоятка фотозатвора; 6 – рамка с дополнительными линзами; 7 – оправка осветительной линзы; 8 – кольцо апертурной диафрагмы; 9 – винт смещения апертурной диафрагмы; 10 – винт для фиксации поворота диафрагмы; 11 – осветитель; 12 – центрировочные винты фонаря; 13 – кожух пентапризмы. Методы экспериментальных исследований 11

Тема 1 Методы оптической микроскопии. Таблица увеличения объективов и окуляров микроскопа МИМ-7 Методы экспериментальных исследований 12

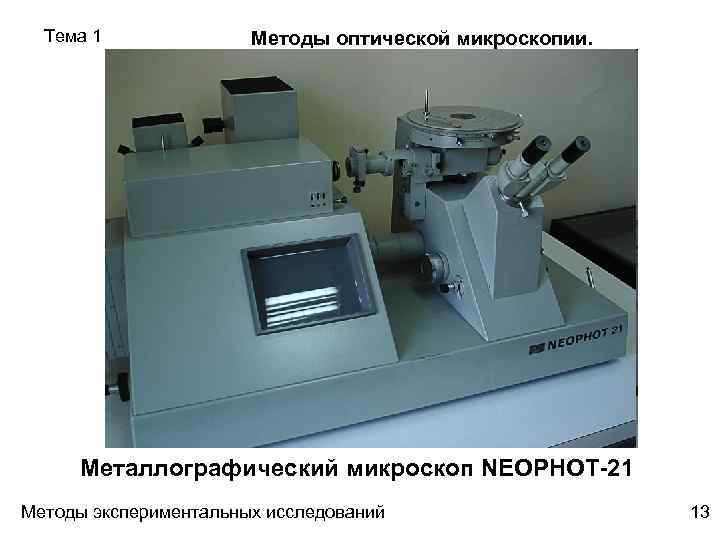

Тема 1 Методы оптической микроскопии. Металлографический микроскоп NEOPHOT-21 Методы экспериментальных исследований 13

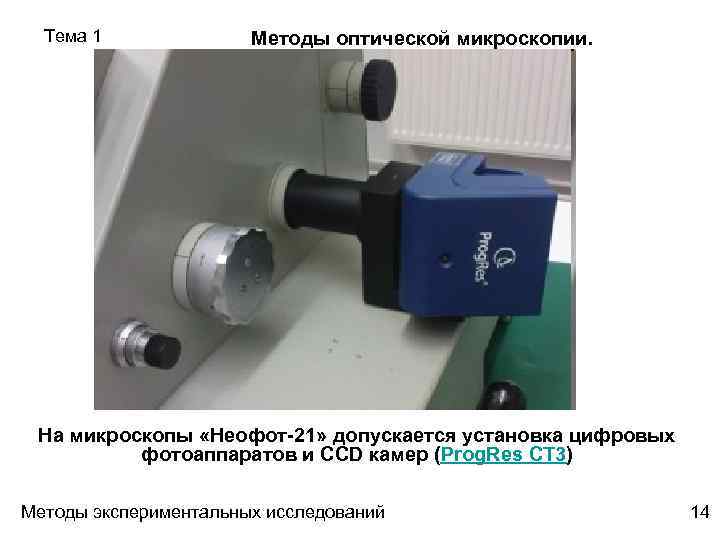

Тема 1 Методы оптической микроскопии. На микроскопы «Неофот-21» допускается установка цифровых фотоаппаратов и CCD камер (Prog. Res CT 3) Методы экспериментальных исследований 14

Тема 1 Методы оптической микроскопии. Axiovert 40 C - встроенная фронтальная система для документирования (фото- или видеокамера); ртутная лампа 50 Вт и 100 Вт. Перечень материалов, которые могут исследоваться: металлы; керамика; порошки; грануляторы; волокна; пленки; стекло; древесина. Микроскоп и видеокамеры с видеоадаптером и варио-видеоадаптером создают на мониторе изображение или с помощью компьютера обеспечивают обработку изображения с цифровой обработкой с помощью специального ПО последующей документацией на видеопринтере или архивацией изображения. Методы экспериментальных исследований 15

Тема 1 Методы оптической микроскопии. Методы экспериментальных исследований 16

Тема 1 Методы оптической микроскопии. Методы экспериментальных исследований 17

Тема 1 Методы оптической микроскопии. Методы экспериментальных исследований 18
