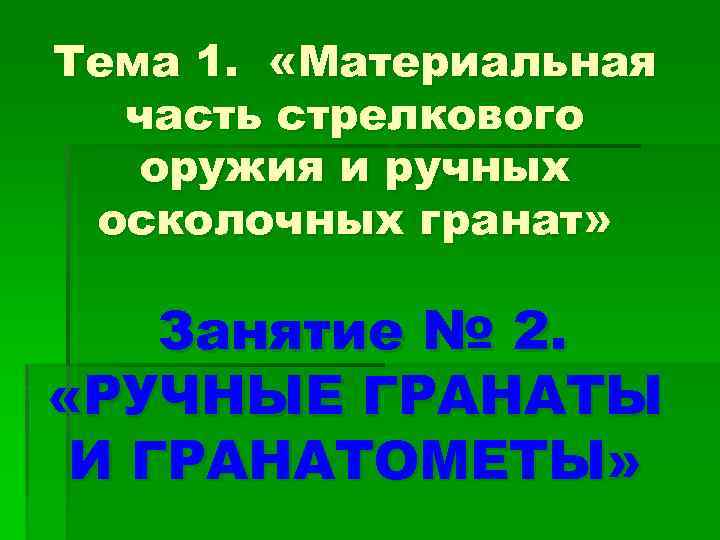

Тема 1. «Материальная часть стрелкового оружия и ручных осколочных гранат» Занятие № 2. «РУЧНЫЕ Тема 1. «Материальная часть стрелкового оружия и ручных осколочных гранат» Занятие № 2. «РУЧНЫЕ ГРАНАТЫ И ГРАНАТОМЕТЫ»

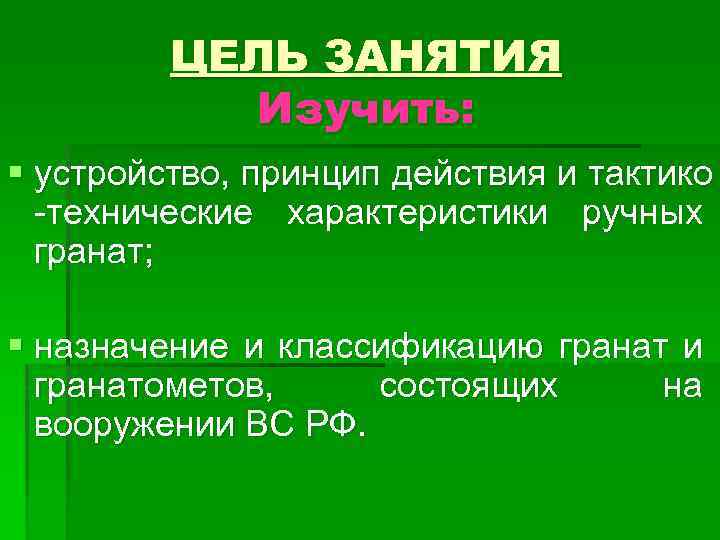

ЦЕЛЬ ЗАНЯТИЯ Изучить: § устройство, принцип действия и тактико -технические характеристики ручных гранат; § ЦЕЛЬ ЗАНЯТИЯ Изучить: § устройство, принцип действия и тактико -технические характеристики ручных гранат; § назначение и классификацию гранат и гранатометов, состоящих на вооружении ВС РФ.

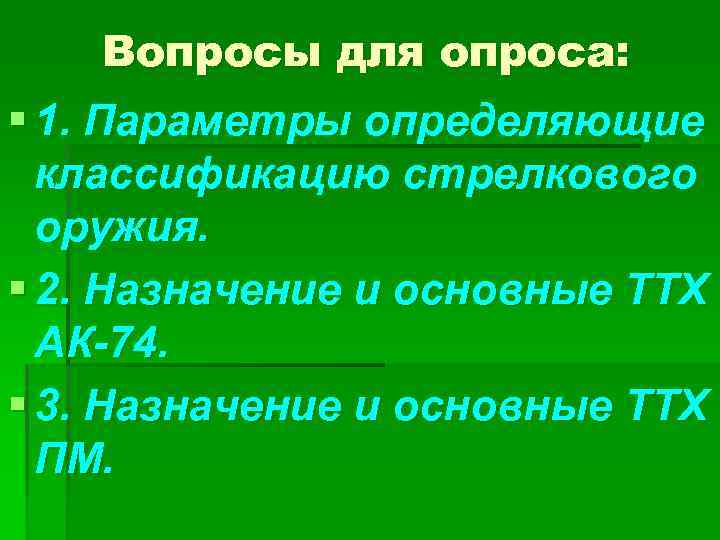

Вопросы для опроса: § 1. Параметры определяющие классификацию стрелкового оружия. § 2. Назначение и Вопросы для опроса: § 1. Параметры определяющие классификацию стрелкового оружия. § 2. Назначение и основные ТТХ АК-74. § 3. Назначение и основные ТТХ ПМ.

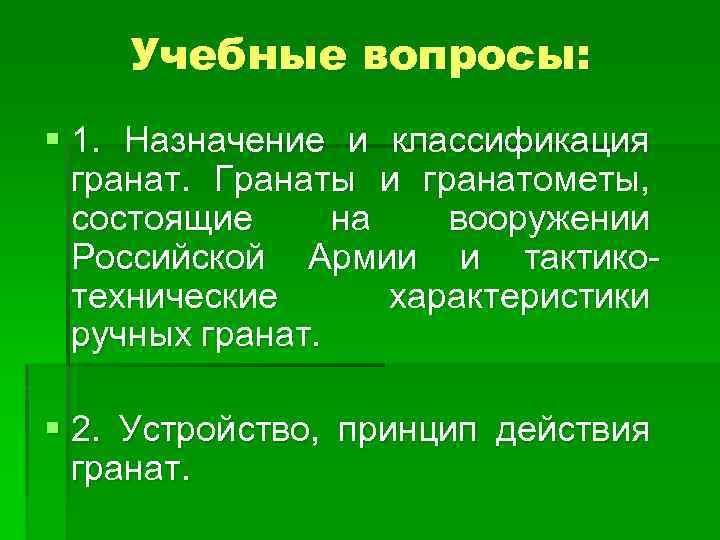

Учебные вопросы: § 1. Назначение и классификация гранат. Гранаты и гранатометы, состоящие на вооружении Учебные вопросы: § 1. Назначение и классификация гранат. Гранаты и гранатометы, состоящие на вооружении Российской Армии и тактикотехнические характеристики ручных гранат. § 2. Устройство, принцип действия гранат.

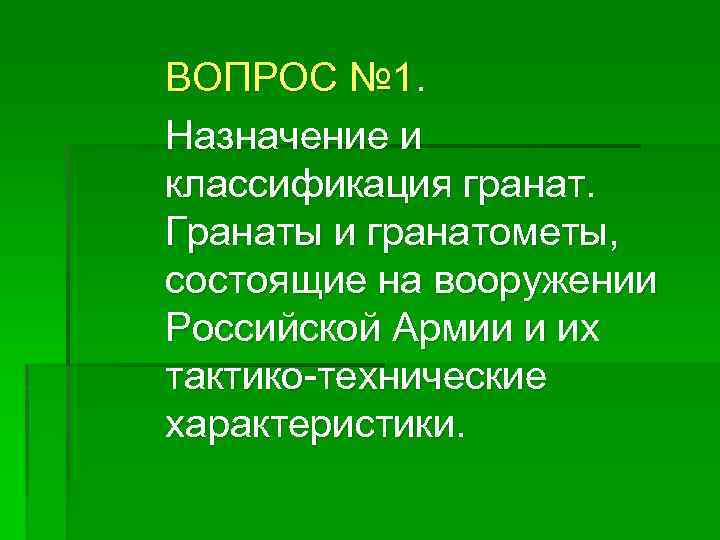

ВОПРОС № 1. Назначение и классификация гранат. Гранаты и гранатометы, состоящие на вооружении Российской ВОПРОС № 1. Назначение и классификация гранат. Гранаты и гранатометы, состоящие на вооружении Российской Армии и их тактико-технические характеристики.

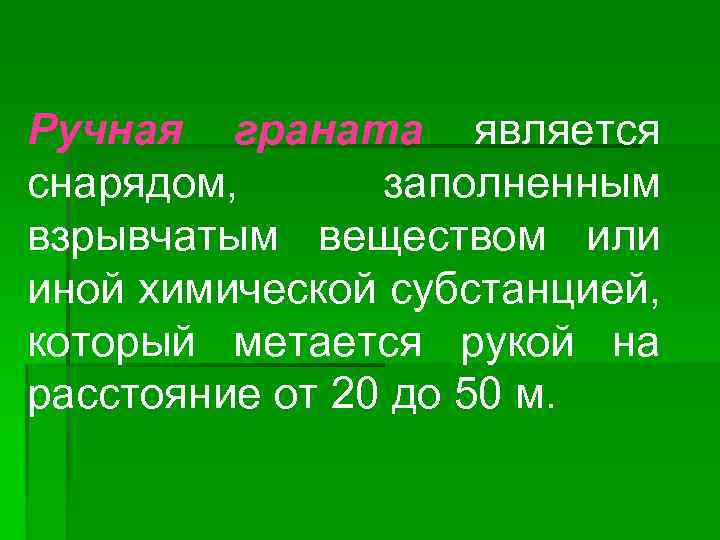

Ручная граната является снарядом, заполненным взрывчатым веществом или иной химической субстанцией, который метается рукой Ручная граната является снарядом, заполненным взрывчатым веществом или иной химической субстанцией, который метается рукой на расстояние от 20 до 50 м.

Граната предназначена: - для поражения живой силы; - легких укреплений и строений; - военной Граната предназначена: - для поражения живой силы; - легких укреплений и строений; - военной техники; - задымления местности; -временного вывода из строя противника путем его оглушения, ослепления или воздействия на него раздражающим химическим веществом.

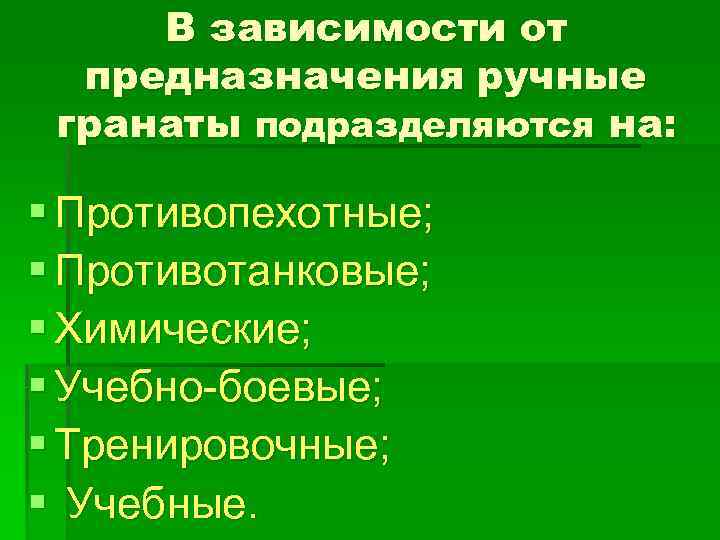

В зависимости от предназначения ручные гранаты подразделяются на: § Противопехотные; § Противотанковые; § Химические; В зависимости от предназначения ручные гранаты подразделяются на: § Противопехотные; § Противотанковые; § Химические; § Учебно-боевые; § Тренировочные; § Учебные.

С учетом поражающего фактора: 1. Осколочные; 2. Фугасные; 3. Химические; 4. Кумулятивные. С учетом поражающего фактора: 1. Осколочные; 2. Фугасные; 3. Химические; 4. Кумулятивные.

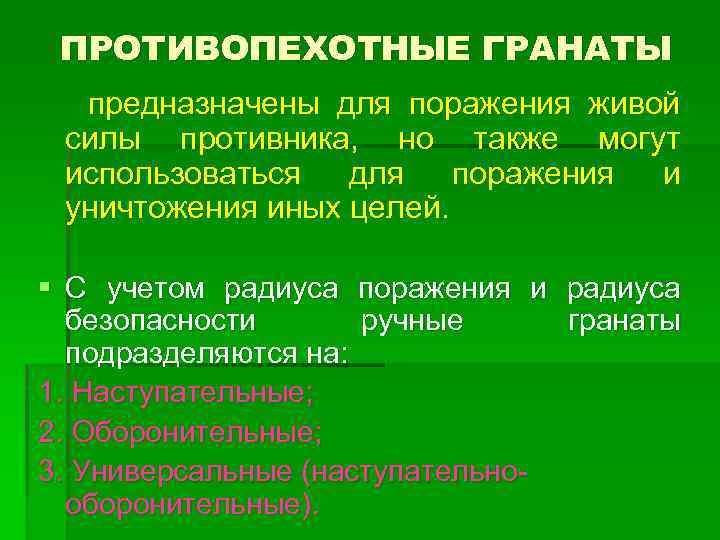

ПРОТИВОПЕХОТНЫЕ ГРАНАТЫ предназначены для поражения живой силы противника, но также могут использоваться для поражения ПРОТИВОПЕХОТНЫЕ ГРАНАТЫ предназначены для поражения живой силы противника, но также могут использоваться для поражения и уничтожения иных целей. § С учетом радиуса поражения и радиуса безопасности ручные гранаты подразделяются на: 1. Наступательные; 2. Оборонительные; 3. Универсальные (наступательнооборонительные).

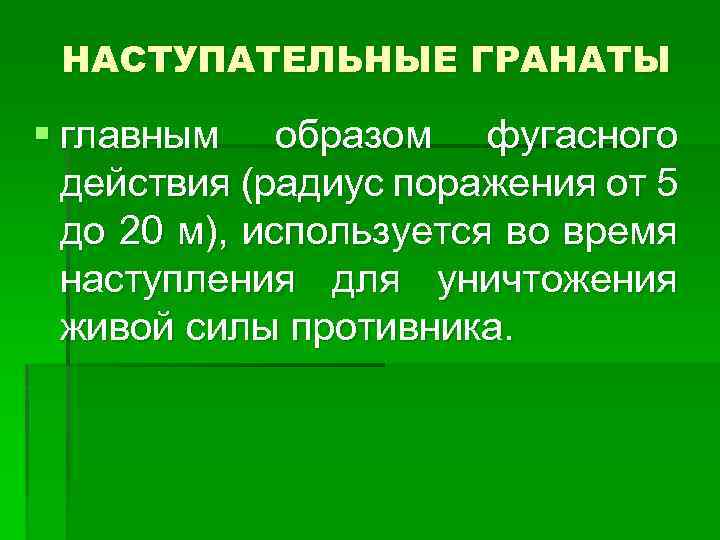

НАСТУПАТЕЛЬНЫЕ ГРАНАТЫ § главным образом фугасного действия (радиус поражения от 5 до 20 м), НАСТУПАТЕЛЬНЫЕ ГРАНАТЫ § главным образом фугасного действия (радиус поражения от 5 до 20 м), используется во время наступления для уничтожения живой силы противника.

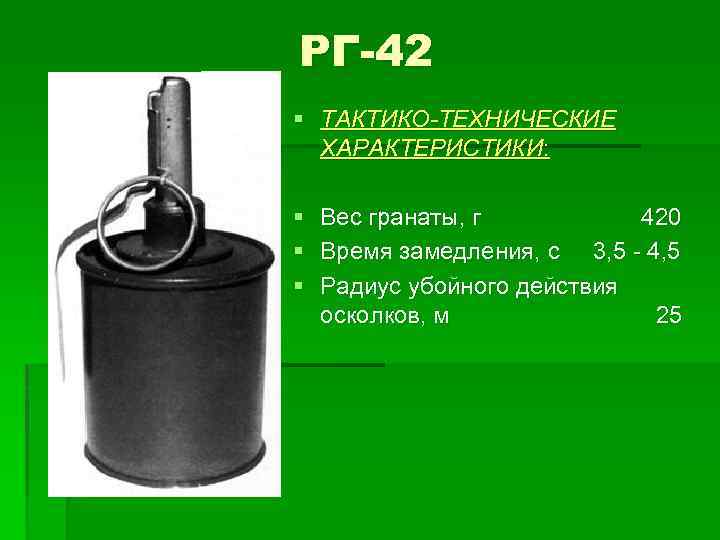

РГ-42 § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § § Вес гранаты, г 420 Время замедления, с РГ-42 § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § § Вес гранаты, г 420 Время замедления, с 3, 5 - 4, 5 Радиус убойного действия осколков, м 25

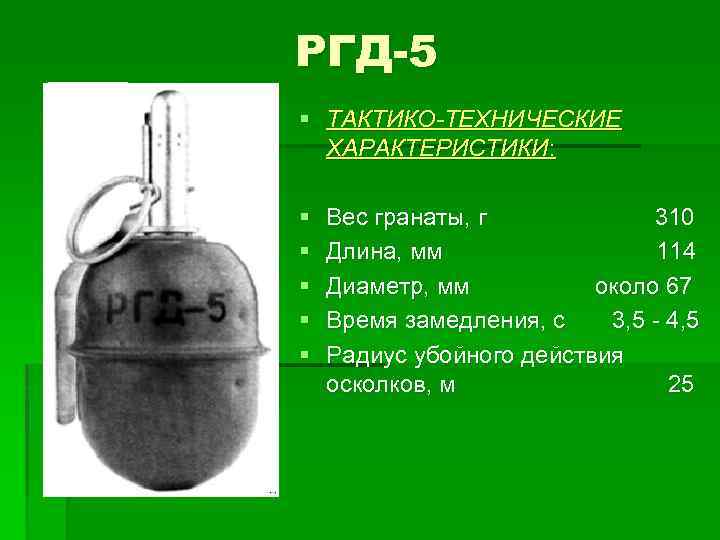

РГД-5 § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § § Вес гранаты, г 310 Длина, мм 114 РГД-5 § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § § Вес гранаты, г 310 Длина, мм 114 Диаметр, мм около 67 Время замедления, с 3, 5 - 4, 5 Радиус убойного действия осколков, м 25

РГН § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § Вес гранаты, г 310 Вес боевого заряда, г РГН § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § Вес гранаты, г 310 Вес боевого заряда, г 114 Время замедления, с 3, 3 – 4, 3 Радиус убойного действия осколков, м 24

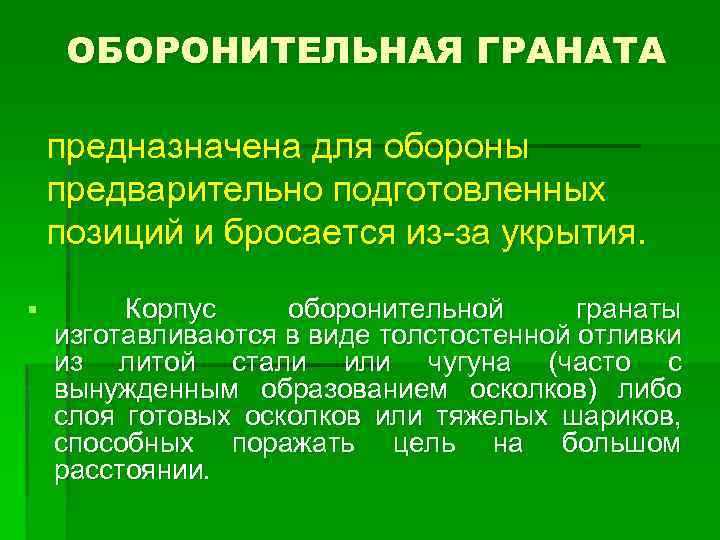

ОБОРОНИТЕЛЬНАЯ ГРАНАТА предназначена для обороны предварительно подготовленных позиций и бросается из-за укрытия. § Корпус ОБОРОНИТЕЛЬНАЯ ГРАНАТА предназначена для обороны предварительно подготовленных позиций и бросается из-за укрытия. § Корпус оборонительной гранаты изготавливаются в виде толстостенной отливки из литой стали или чугуна (часто с вынужденным образованием осколков) либо слоя готовых осколков или тяжелых шариков, способных поражать цель на большом расстоянии.

Ф-1 § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § Вес гранаты, г 600 Вес боевого заряда, г Ф-1 § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § Вес гранаты, г 600 Вес боевого заряда, г 60 Время замедления, с 3, 5 - 4, 5 Радиус убойного действия осколков, м 200

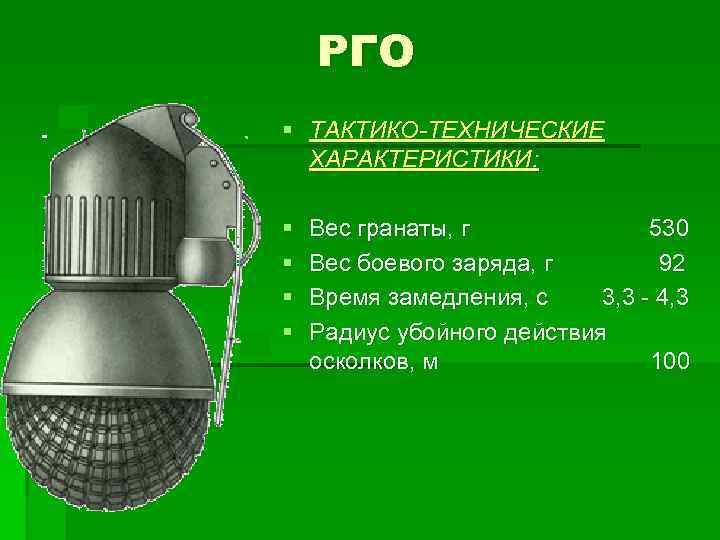

РГО § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § Вес гранаты, г 530 Вес боевого заряда, г РГО § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § Вес гранаты, г 530 Вес боевого заряда, г 92 Время замедления, с 3, 3 - 4, 3 Радиус убойного действия осколков, м 100

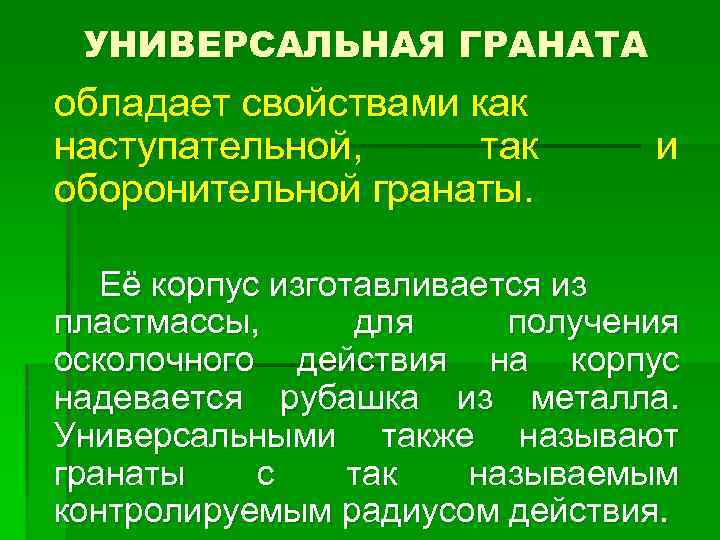

УНИВЕРСАЛЬНАЯ ГРАНАТА обладает свойствами как наступательной, так оборонительной гранаты. и Её корпус изготавливается из УНИВЕРСАЛЬНАЯ ГРАНАТА обладает свойствами как наступательной, так оборонительной гранаты. и Её корпус изготавливается из пластмассы, для получения осколочного действия на корпус надевается рубашка из металла. Универсальными также называют гранаты с так называемым контролируемым радиусом действия.

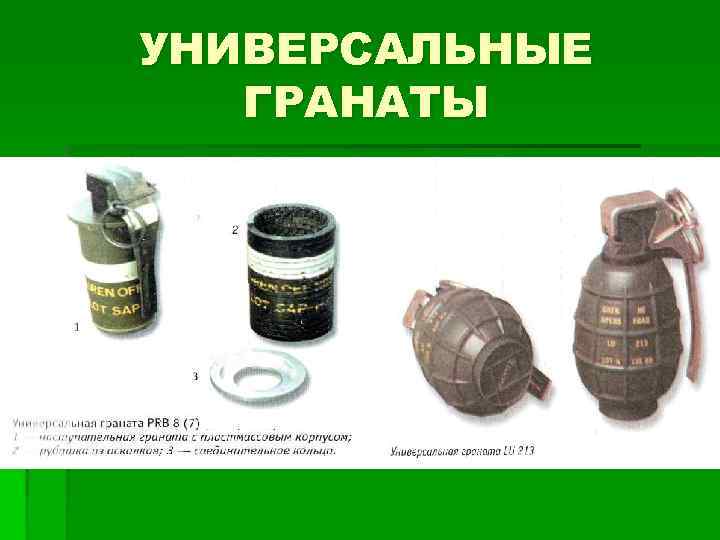

УНИВЕРСАЛЬНЫЕ ГРАНАТЫ УНИВЕРСАЛЬНЫЕ ГРАНАТЫ

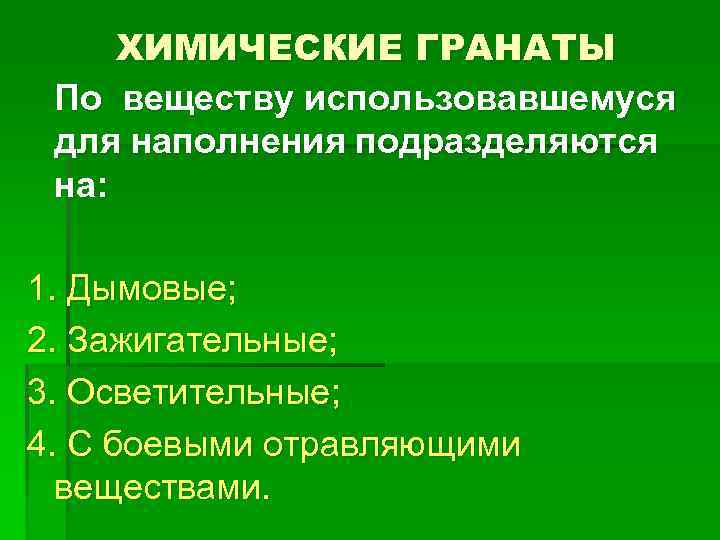

ХИМИЧЕСКИЕ ГРАНАТЫ По веществу использовавшемуся для наполнения подразделяются на: 1. Дымовые; 2. Зажигательные; 3. ХИМИЧЕСКИЕ ГРАНАТЫ По веществу использовавшемуся для наполнения подразделяются на: 1. Дымовые; 2. Зажигательные; 3. Осветительные; 4. С боевыми отравляющими веществами.

ХИМИЧЕСКАЯ ГРАНАТА ХИМИЧЕСКАЯ ГРАНАТА

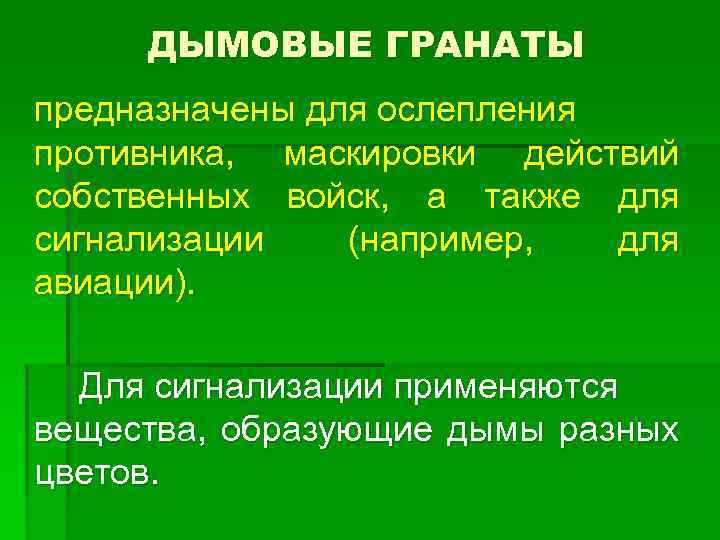

ДЫМОВЫЕ ГРАНАТЫ предназначены для ослепления противника, маскировки действий собственных войск, а также для сигнализации ДЫМОВЫЕ ГРАНАТЫ предназначены для ослепления противника, маскировки действий собственных войск, а также для сигнализации (например, для авиации). Для сигнализации применяются вещества, образующие дымы разных цветов.

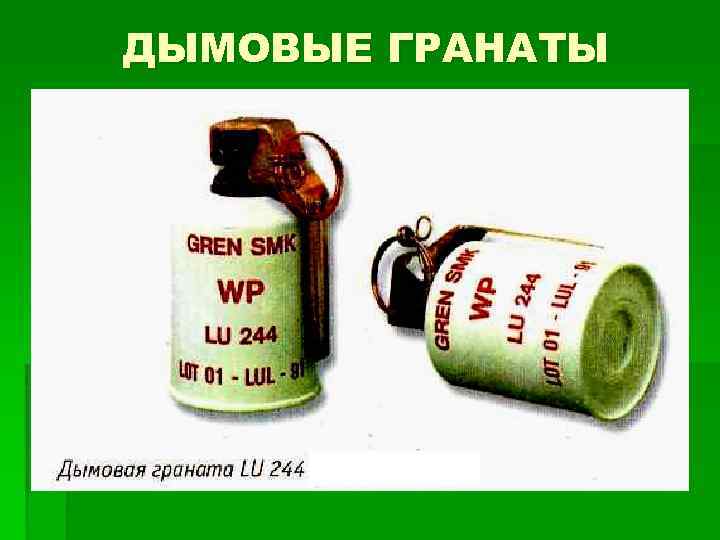

ДЫМОВЫЕ ГРАНАТЫ ДЫМОВЫЕ ГРАНАТЫ

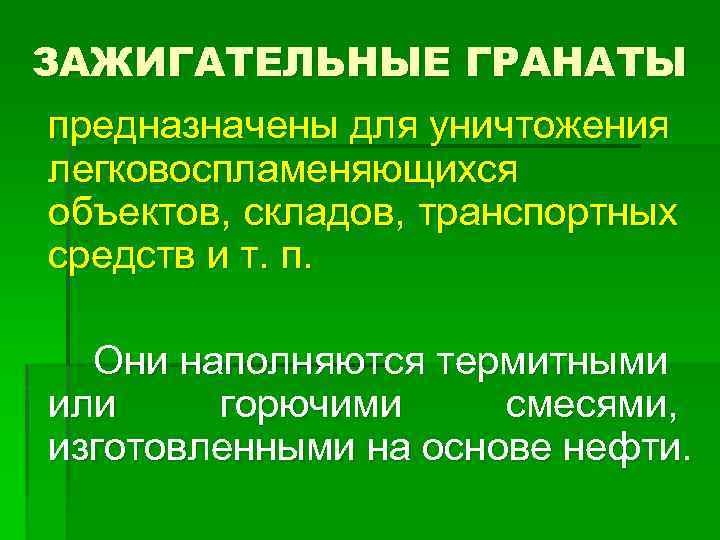

ЗАЖИГАТЕЛЬНЫЕ ГРАНАТЫ предназначены для уничтожения легковоспламеняющихся объектов, складов, транспортных средств и т. п. Они ЗАЖИГАТЕЛЬНЫЕ ГРАНАТЫ предназначены для уничтожения легковоспламеняющихся объектов, складов, транспортных средств и т. п. Они наполняются термитными или горючими смесями, изготовленными на основе нефти.

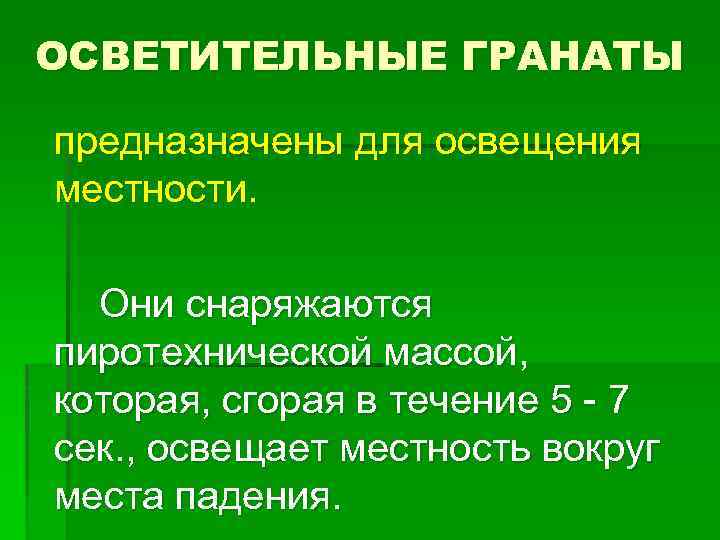

ОСВЕТИТЕЛЬНЫЕ ГРАНАТЫ предназначены для освещения местности. Они снаряжаются пиротехнической массой, которая, сгорая в течение ОСВЕТИТЕЛЬНЫЕ ГРАНАТЫ предназначены для освещения местности. Они снаряжаются пиротехнической массой, которая, сгорая в течение 5 - 7 сек. , освещает местность вокруг места падения.

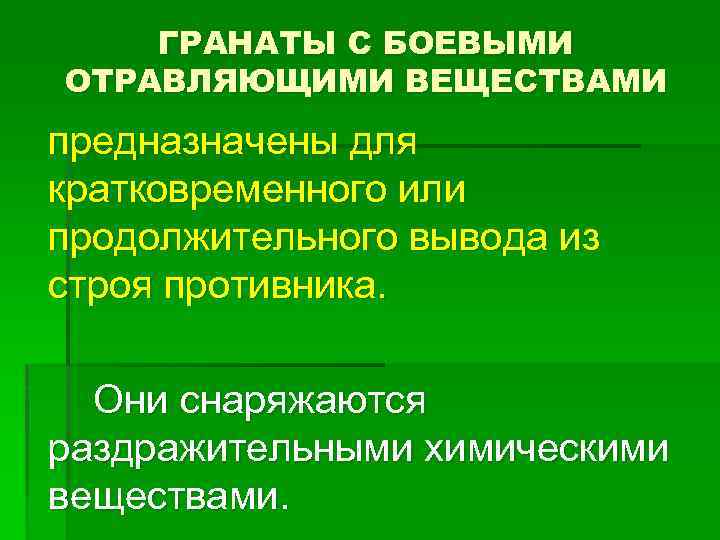

ГРАНАТЫ С БОЕВЫМИ ОТРАВЛЯЮЩИМИ ВЕЩЕСТВАМИ предназначены для кратковременного или продолжительного вывода из строя противника. ГРАНАТЫ С БОЕВЫМИ ОТРАВЛЯЮЩИМИ ВЕЩЕСТВАМИ предназначены для кратковременного или продолжительного вывода из строя противника. Они снаряжаются раздражительными химическими веществами.

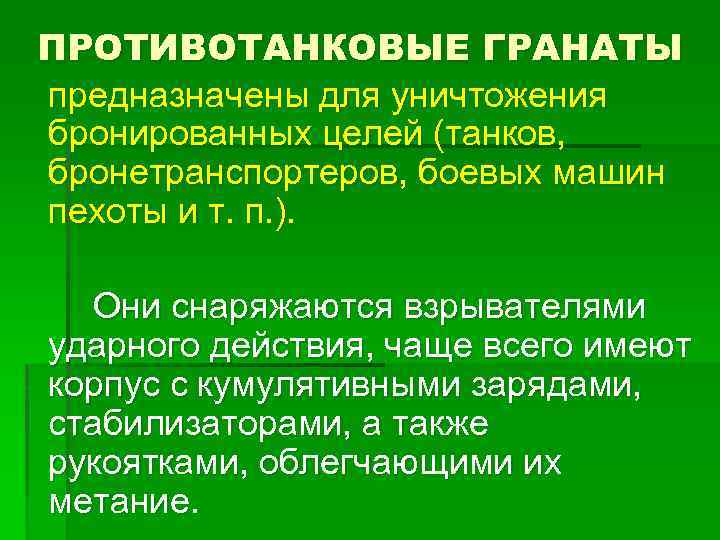

ПРОТИВОТАНКОВЫЕ ГРАНАТЫ предназначены для уничтожения бронированных целей (танков, бронетранспортеров, боевых машин пехоты и т. ПРОТИВОТАНКОВЫЕ ГРАНАТЫ предназначены для уничтожения бронированных целей (танков, бронетранспортеров, боевых машин пехоты и т. п. ). Они снаряжаются взрывателями ударного действия, чаще всего имеют корпус с кумулятивными зарядами, стабилизаторами, а также рукоятками, облегчающими их метание.

РКГ-З § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § Вес гранаты, г 1070 Длина, мм 400 Диаметр, РКГ-З § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § Вес гранаты, г 1070 Длина, мм 400 Диаметр, мм 76 Бронепробиваемость, мм 170 — 220

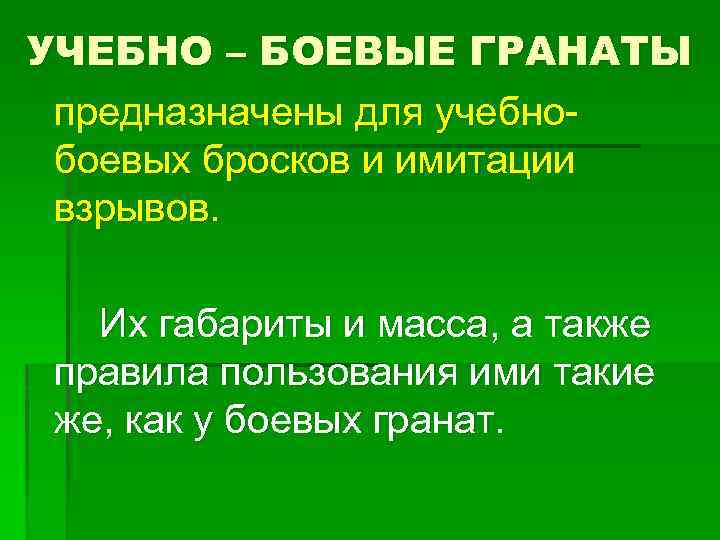

УЧЕБНО – БОЕВЫЕ ГРАНАТЫ предназначены для учебнобоевых бросков и имитации взрывов. Их габариты и УЧЕБНО – БОЕВЫЕ ГРАНАТЫ предназначены для учебнобоевых бросков и имитации взрывов. Их габариты и масса, а также правила пользования ими такие же, как у боевых гранат.

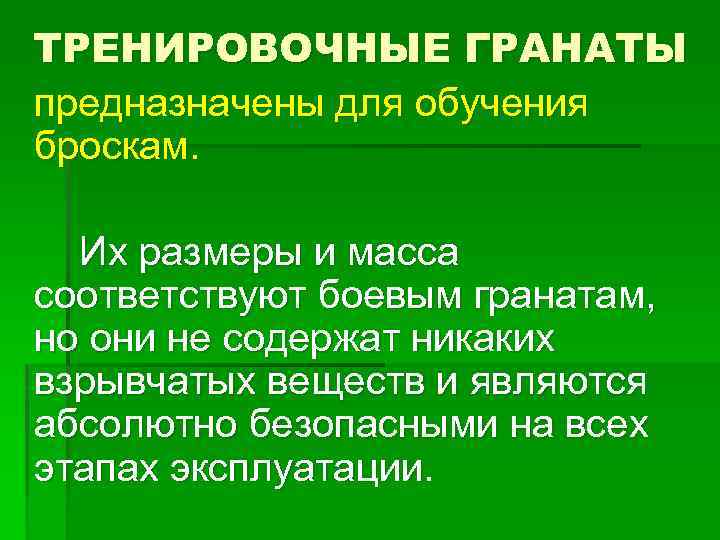

ТРЕНИРОВОЧНЫЕ ГРАНАТЫ предназначены для обучения броскам. Их размеры и масса соответствуют боевым гранатам, но ТРЕНИРОВОЧНЫЕ ГРАНАТЫ предназначены для обучения броскам. Их размеры и масса соответствуют боевым гранатам, но они не содержат никаких взрывчатых веществ и являются абсолютно безопасными на всех этапах эксплуатации.

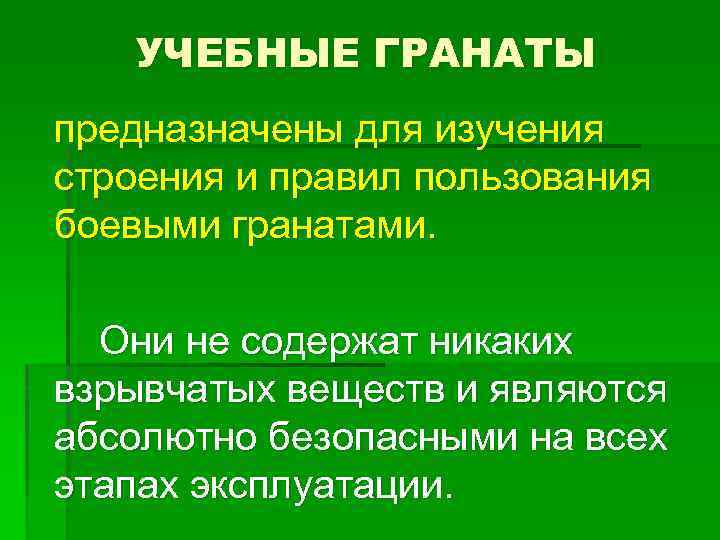

УЧЕБНЫЕ ГРАНАТЫ предназначены для изучения строения и правил пользования боевыми гранатами. Они не содержат УЧЕБНЫЕ ГРАНАТЫ предназначены для изучения строения и правил пользования боевыми гранатами. Они не содержат никаких взрывчатых веществ и являются абсолютно безопасными на всех этапах эксплуатации.

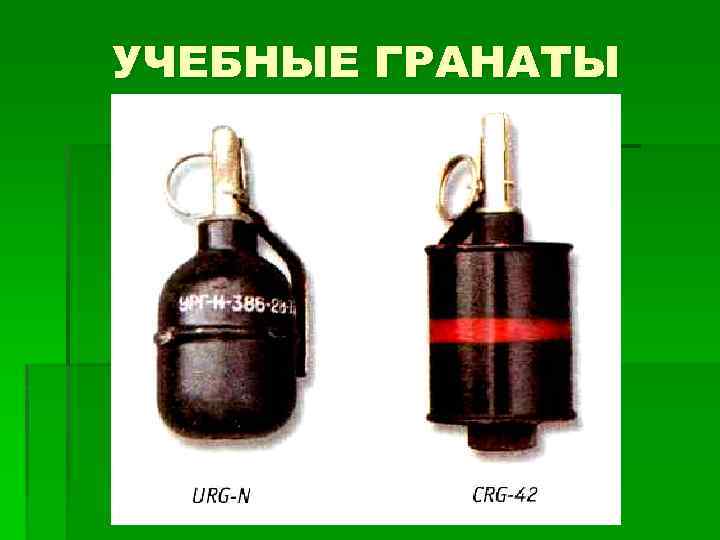

УЧЕБНЫЕ ГРАНАТЫ УЧЕБНЫЕ ГРАНАТЫ

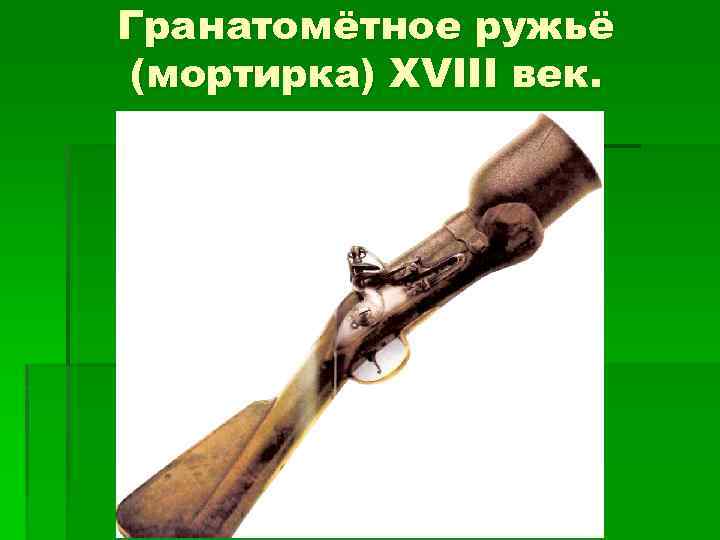

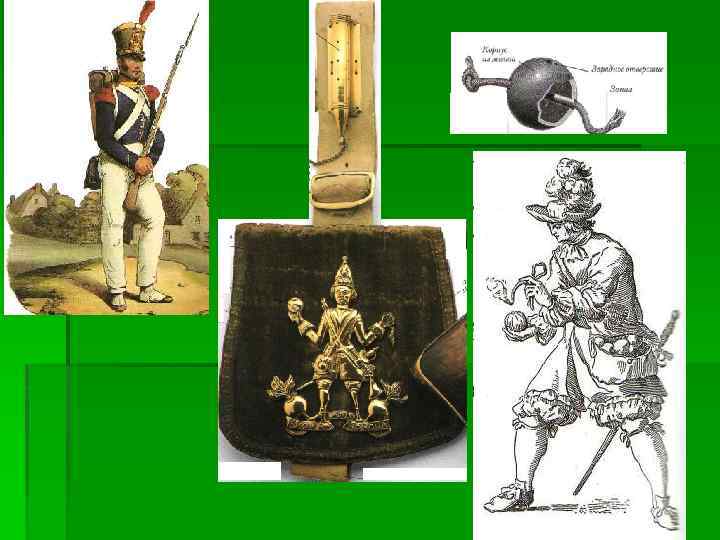

Гранатомётное ружьё (мортирка) XVIII век. Гранатомётное ружьё (мортирка) XVIII век.

ГП – 25 (6 Г 15) «КОСТЁР» ; ГП – 30 (6 Г 21) ГП – 25 (6 Г 15) «КОСТЁР» ; ГП – 30 (6 Г 21) «ОБУВКА»

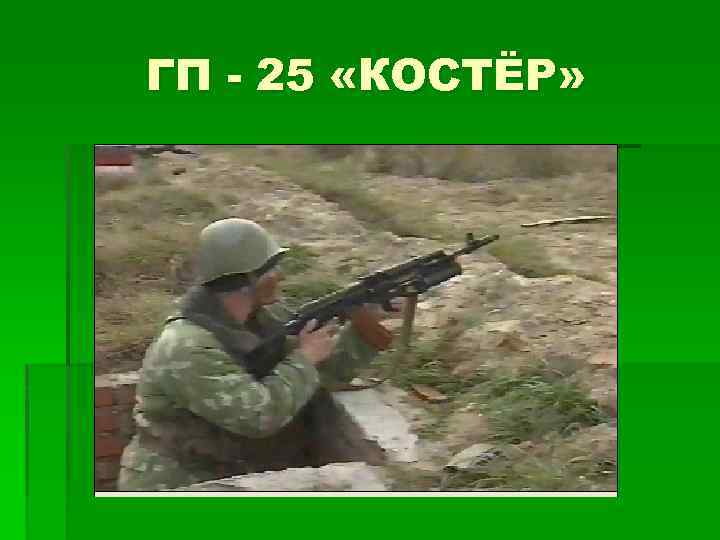

ГП - 25 «КОСТЁР» ГП - 25 «КОСТЁР»

ГП – 30 «ОБУВКА» ГП – 30 «ОБУВКА»

КОМПЛЕКТ «ГП – 25» КОМПЛЕКТ «ГП – 25»

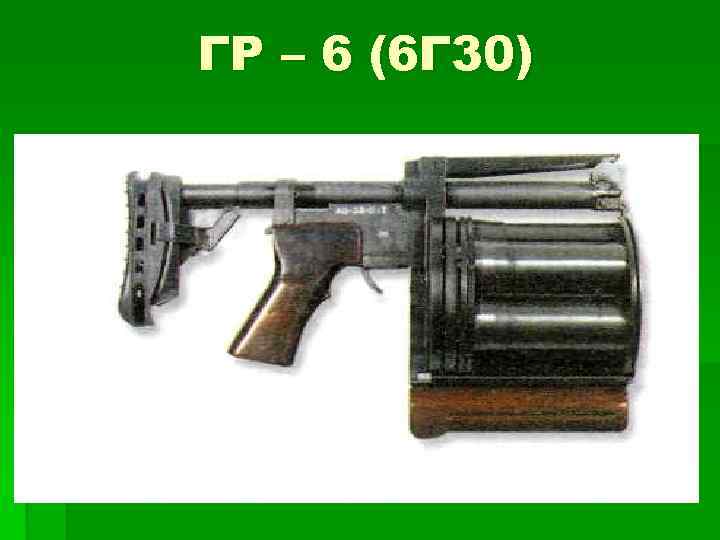

ГР – 6 (6 Г 30) ГР – 6 (6 Г 30)

Тактико-технические характеристики гранатометов ГП-25, ГП-30 и ГР-6: Модификация ГП-25 ГП-30 ГР-6 Тип гранатомета подствольный Тактико-технические характеристики гранатометов ГП-25, ГП-30 и ГР-6: Модификация ГП-25 ГП-30 ГР-6 Тип гранатомета подствольный отдельный Масса оружия, кг 1, 5 1, 3 5 Длина оружия, мм 323 275 490*/355** Длина ствола, мм 120 120 Начальная скорость гранаты, м/с 76, 5 Прицельная дальность, м около 400 Живучесть оружия, выстр. 400 около 1000 Практическая скорострельность, 4 -5 12 выстр. /мин * с откинутым прикладом. ** со сложенным прикладом.

«Реактивное ружьё» Петропавловского Б. С. , 1931 год, 65 мм «Реактивное ружьё» Петропавловского Б. С. , 1931 год, 65 мм

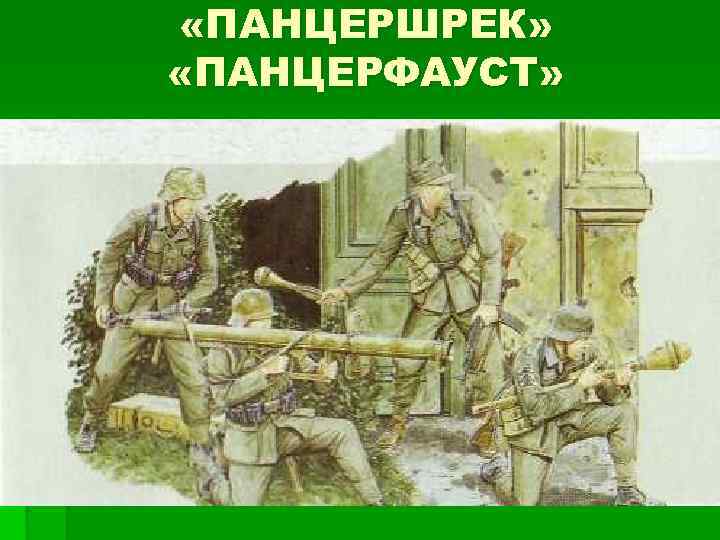

«ПАНЦЕРШРЕК» «ПАНЦЕРФАУСТ» «ПАНЦЕРШРЕК» «ПАНЦЕРФАУСТ»

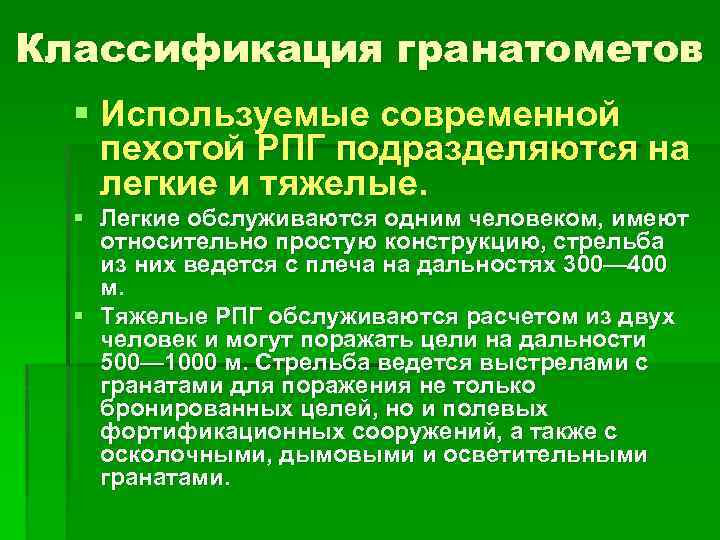

Классификация гранатометов § Используемые современной пехотой РПГ подразделяются на легкие и тяжелые. § Легкие Классификация гранатометов § Используемые современной пехотой РПГ подразделяются на легкие и тяжелые. § Легкие обслуживаются одним человеком, имеют относительно простую конструкцию, стрельба из них ведется с плеча на дальностях 300— 400 м. § Тяжелые РПГ обслуживаются расчетом из двух человек и могут поражать цели на дальности 500— 1000 м. Стрельба ведется выстрелами с гранатами для поражения не только бронированных целей, но и полевых фортификационных сооружений, а также с осколочными, дымовыми и осветительными гранатами.

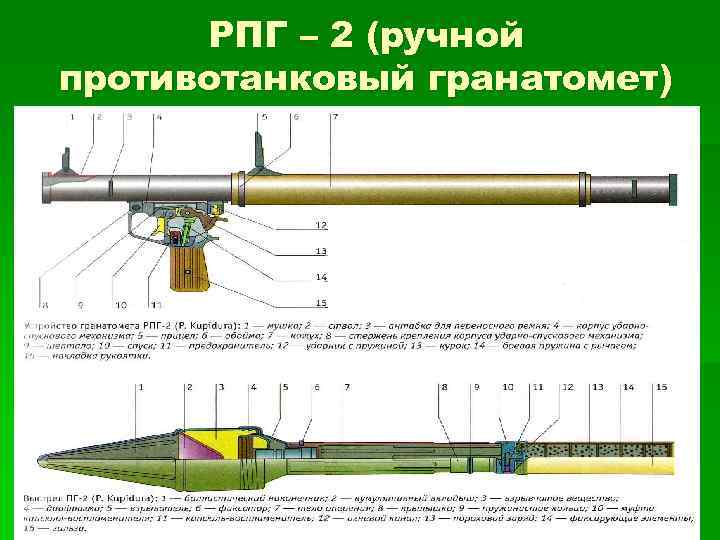

РПГ – 2 (ручной противотанковый гранатомет) РПГ – 2 (ручной противотанковый гранатомет)

РПГ - 7 § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § Калибр ствола, мм § Калибр гранаты, мм РПГ - 7 § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § Калибр ствола, мм § Калибр гранаты, мм § Длина гранатомета, мм: - в боевом положении § § § Вес гранатомета, кг Вес гранаты, кг Начальная скорость гранаты, м/с Бронепробиваемость за динамической защитой, мм Прицельная дальность, м 40 85, 93, 105 950 6, 3 2, 0 -2, 2 300 325 500

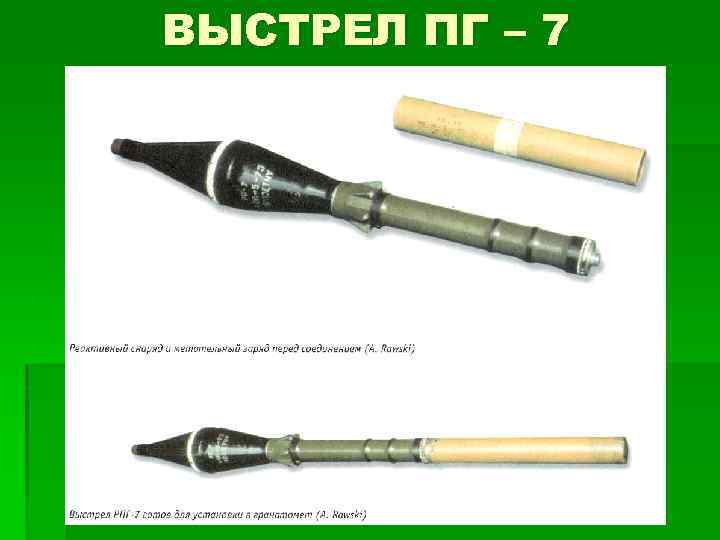

ВЫСТРЕЛ ПГ – 7 ВЫСТРЕЛ ПГ – 7

РПГ-16 § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § Калибр ствола, мм 58, 3 § Калибр гранаты, мм РПГ-16 § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § Калибр ствола, мм 58, 3 § Калибр гранаты, мм 58, 3 § Длина гранатомета, мм: - в боевом положении 1104 - в походном положении 645 § Вес, кг: - гранатомета 9, 6 - выстрела 2, 05 § Начальная скорость гранаты, м/с 250 § Прицельная дальность, м 520

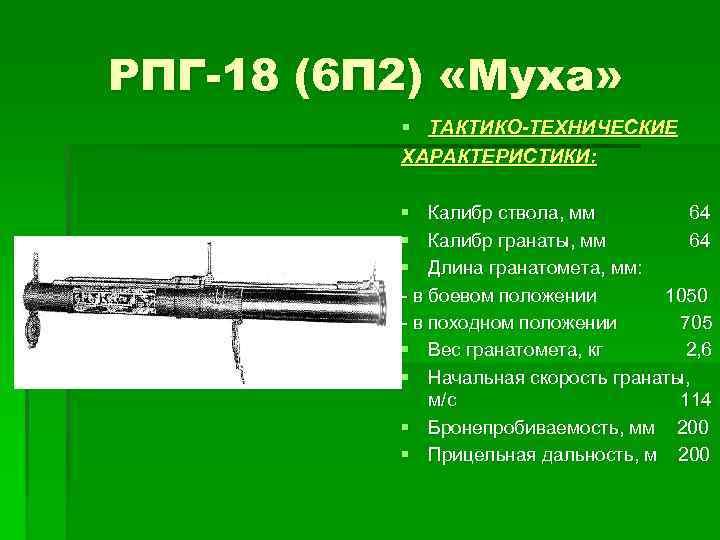

РПГ-18 (6 П 2) «Муха» § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § Калибр ствола, мм 64 § РПГ-18 (6 П 2) «Муха» § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § Калибр ствола, мм 64 § Калибр гранаты, мм 64 § Длина гранатомета, мм: - в боевом положении 1050 - в походном положении 705 § Вес гранатомета, кг 2, 6 § Начальная скорость гранаты, м/с 114 § Бронепробиваемость, мм 200 § Прицельная дальность, м 200

РПГ-22 (6 П 8) «Нетто» § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § § Калибр ствола, мм РПГ-22 (6 П 8) «Нетто» § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § § Калибр ствола, мм 72, 5 Калибр гранаты, мм 72, 5 Длина гранатомета, мм 765 Вес гранатомета, кг 3, 5 Начальная скорость гранаты, м/с 133 § Бронепробиваемость, мм 300 § Прицельная дальность, м 250

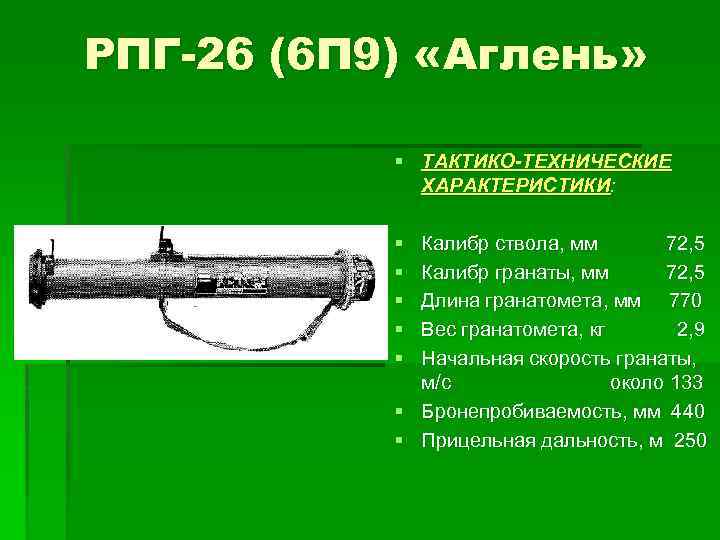

РПГ-26 (6 П 9) «Аглень» § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § § Калибр ствола, мм РПГ-26 (6 П 9) «Аглень» § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § § Калибр ствола, мм 72, 5 Калибр гранаты, мм 72, 5 Длина гранатомета, мм 770 Вес гранатомета, кг 2, 9 Начальная скорость гранаты, м/с около 133 § Бронепробиваемость, мм 440 § Прицельная дальность, м 250

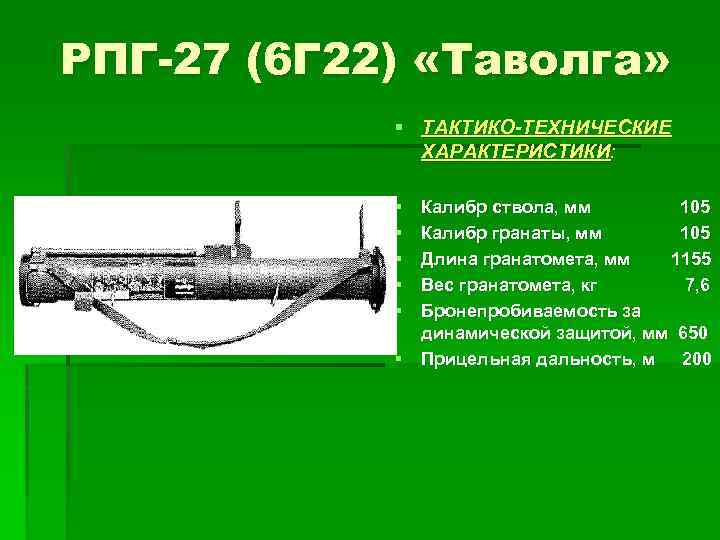

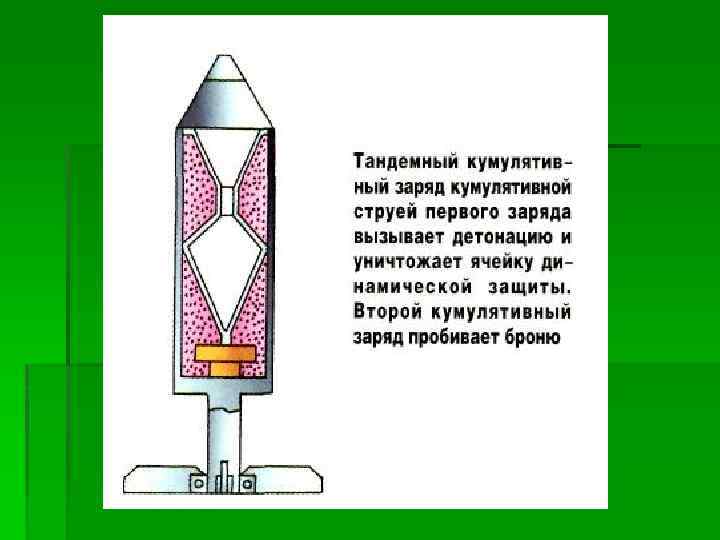

РПГ-27 (6 Г 22) «Таволга» § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § § Калибр ствола, мм РПГ-27 (6 Г 22) «Таволга» § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § § § Калибр ствола, мм 105 Калибр гранаты, мм 105 Длина гранатомета, мм 1155 Вес гранатомета, кг 7, 6 Бронепробиваемость за динамической защитой, мм 650 § Прицельная дальность, м 200

РПГ-29 «Вампир» § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § Калибр ствола, мм 105, 2 § Калибр гранаты, РПГ-29 «Вампир» § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § Калибр ствола, мм 105, 2 § Калибр гранаты, мм 105, 2 § Длина гранатомета, мм 1780 § Вес гранатомета, кг: - гранатомета 11, 5 - выстрела 4, 5 § Начальная скорость гранаты, м/с 280 § Бронепробиваемость за динамической защитой, мм 650 § Прицельная дальность, м 450

РПО § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § Длина огнемета в боевом положении, мм 1440 § Вес РПО § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § Длина огнемета в боевом положении, мм 1440 § Вес огнемета (неснаряженный), кг 3, 5 § Емкость капсулы с огнесмесью, л 4 § Прицельная дальность стрельбы, м 190 § Максимальная дальность стрельбы, м 400

РПО-А «ШМЕЛЬ» § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § Длина огнемета, мм 920 § Вес огнемета в РПО-А «ШМЕЛЬ» § ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: § Длина огнемета, мм 920 § Вес огнемета в боевом положении, кг 11 § Вес капсулы, кг 2, 1 § Прицельная дальность стрельбы, м 190 § Максимальная дальность стрельбы, м 400

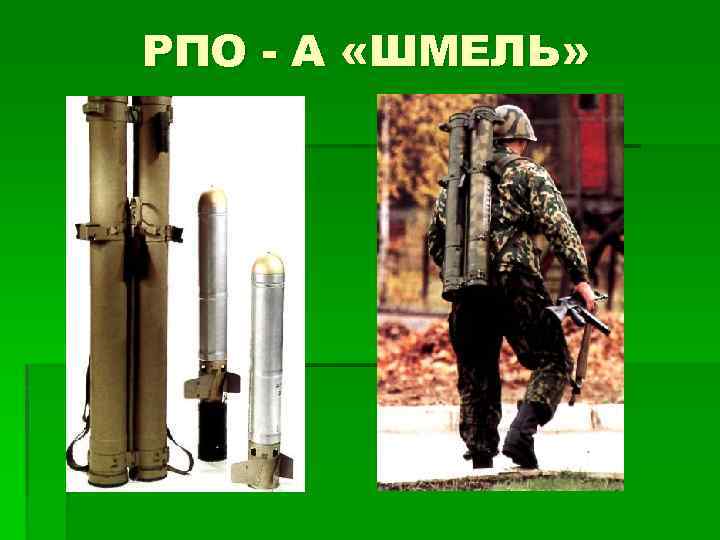

РПО - А «ШМЕЛЬ» РПО - А «ШМЕЛЬ»

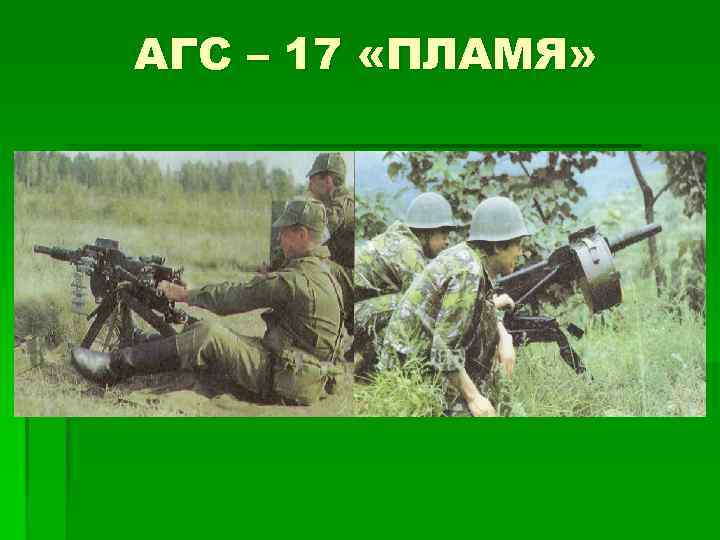

АГС – 17 «ПЛАМЯ» АГС – 17 «ПЛАМЯ»

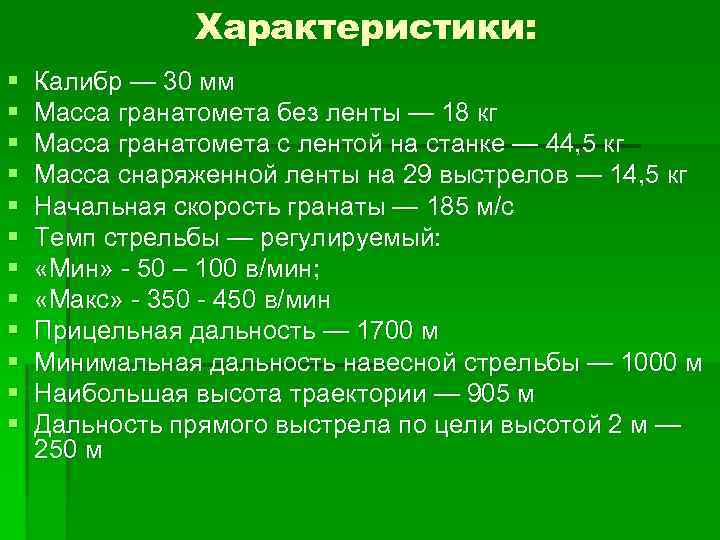

Характеристики: § § § Калибр — 30 мм Масса гранатомета без ленты — 18 Характеристики: § § § Калибр — 30 мм Масса гранатомета без ленты — 18 кг Масса гранатомета с лентой на станке — 44, 5 кг Масса снаряженной ленты на 29 выстрелов — 14, 5 кг Начальная скорость гранаты — 185 м/с Темп стрельбы — регулируемый: «Мин» - 50 – 100 в/мин; «Макс» - 350 - 450 в/мин Прицельная дальность — 1700 м Минимальная дальность навесной стрельбы — 1000 м Наибольшая высота траектории — 905 м Дальность прямого выстрела по цели высотой 2 м — 250 м

ВОПРОС № 2. Устройство и принцип действия гранат. ВОПРОС № 2. Устройство и принцип действия гранат.

УСТРОЙСТВО ГРАНАТ УСТРОЙСТВО ГРАНАТ

ОСКОЛОЧНЫЙ ВКЛАДЫШ ОСКОЛОЧНЫЙ ВКЛАДЫШ

Запал гранаты УЗРГМ: § § § § а — общий вид; б — в Запал гранаты УЗРГМ: § § § § а — общий вид; б — в разрезе; 1 — трубка ударного механизма; 2 — соединительная втулка; 3 — направляющая шайба; 4 — боевая пружина; 5 — ударник; 6 — шайба ударника; 7 — спусковой рычаг; 8 — предохранительная чека; 9 — втулка замедлителя; 10 — замедлитель; 11 — капсюль воспламенитель; 12 — капсюль-детонатор

Ручные осколочные гранаты: а - ручная осколочная граната оборонительная (РГО); б- ручная осколочная граната Ручные осколочные гранаты: а - ручная осколочная граната оборонительная (РГО); б- ручная осколочная граната наступательная (РГН) Устройство гранаты РГО: 1 – корпус; 2 – инерционный груз датчика цели; 3 – ударник; 4 - кольцо; 5 – жало ударника; 6 – капсюль-воспламенитель предохранительного механизма; 7 – рычаг; 8 - капсюль-детонатор детонационного узла. Устройство гранаты РГН: 1 – пробка; 2 – манжета; 3 – станок; 4 – полусфера; 5 – прокладка; 6 - шашка; 7 – взрывчатое вещество.

Устройство ручной противотанковой гранаты РКГ - 3 Устройство ручной противотанковой гранаты РКГ-З: 1 - Устройство ручной противотанковой гранаты РКГ - 3 Устройство ручной противотанковой гранаты РКГ-З: 1 - корпус гранаты; 2 - стальная рубашка; 3 - кумулятивная воронка; 4 -разрывной заряд; 5 - прокладка; 6 дополнительный заряд; 7 - трубка; 8 - резьба; 9 - гильза рукоятки; 10 - предохранительный шплинт; 11 -рукоятка; 12 предохранительный колпачок; 13 - граната РКГ-З в полете

ВЫСТРЕЛ «ВОГ – 17 М» ВЫСТРЕЛ «ВОГ – 17 М»

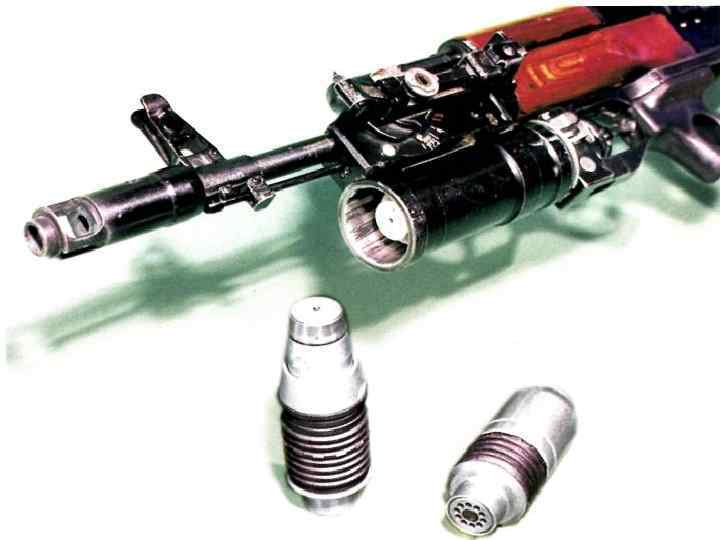

ВЫСТРЕЛ «ВОГ - 25» и «ВОГ – 25 П» ВЫСТРЕЛ «ВОГ - 25» и «ВОГ – 25 П»

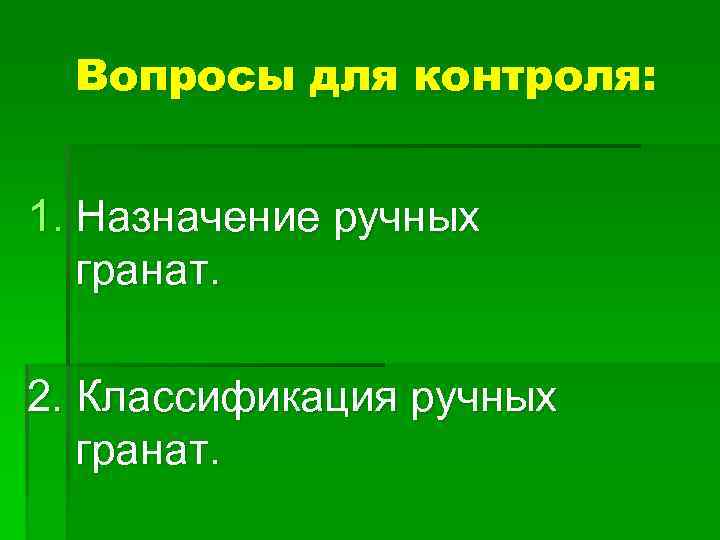

Вопросы для контроля: 1. Назначение ручных гранат. 2. Классификация ручных гранат. Вопросы для контроля: 1. Назначение ручных гранат. 2. Классификация ручных гранат.

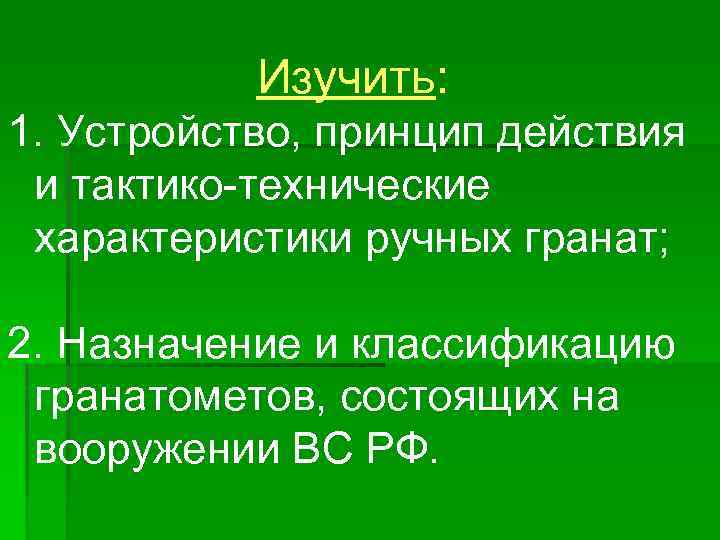

Изучить: 1. Устройство, принцип действия и тактико-технические характеристики ручных гранат; 2. Назначение и классификацию Изучить: 1. Устройство, принцип действия и тактико-технические характеристики ручных гранат; 2. Назначение и классификацию гранатометов, состоящих на вооружении ВС РФ.

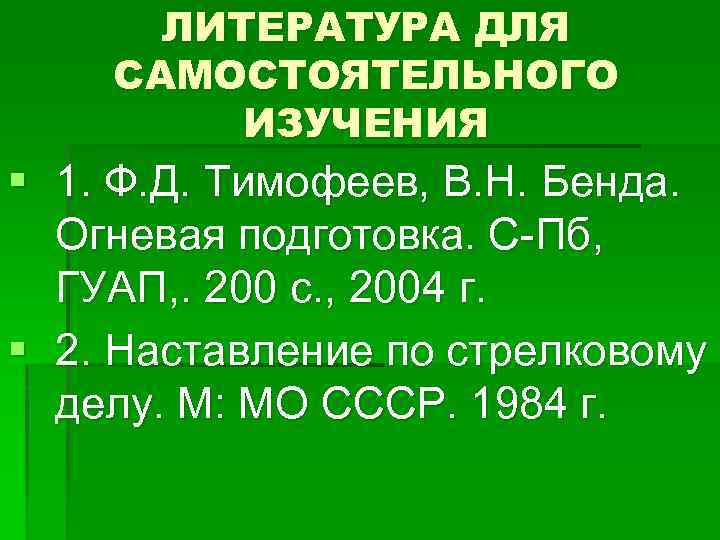

ЛИТЕРАТУРА ДЛЯ САМОСТОЯТЕЛЬНОГО ИЗУЧЕНИЯ § 1. Ф. Д. Тимофеев, В. Н. Бенда. Огневая подготовка. ЛИТЕРАТУРА ДЛЯ САМОСТОЯТЕЛЬНОГО ИЗУЧЕНИЯ § 1. Ф. Д. Тимофеев, В. Н. Бенда. Огневая подготовка. С-Пб, ГУАП, . 200 с. , 2004 г. § 2. Наставление по стрелковому делу. М: МО СССР. 1984 г.
