Тема 1. 2 Методы оптической микроскопии. Анализ изображений Схема определения цены деления окуляра: а — шкала объекта -микрометра; б — шкала окуляра-микрометра Методы экспериментальных исследований 1

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Кра Номер зерна при увеличении в 100 раз (Х 100) т -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 25 50 200 400 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 800 8 Пересчет номера зерна на стандартное увеличение (X 100) Методы экспериментальных исследований 2

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Номограмма для определения размера зерна Методы экспериментальных исследований 3

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Размер зерна можно определить несколькими способами. Например, путем определения среднего диаметра DC, среднего диаметра на плоскости сечения DA или исходя из среднего количества пересечений случайно проведенной линии с границами зерен DL. Методы экспериментальных исследований 4

Тема 1. 2 Методы оптической микроскопии. Анализ изображений fv = А/Ао = L/Lo = Р/Ро = V/Vo Объемная доля фазы может быть определена из ее площади на поверхности сечения, длины приходящейся на нее линии или из количества приходящихся на нее случайно нанесенных точек Методы экспериментальных исследований 5

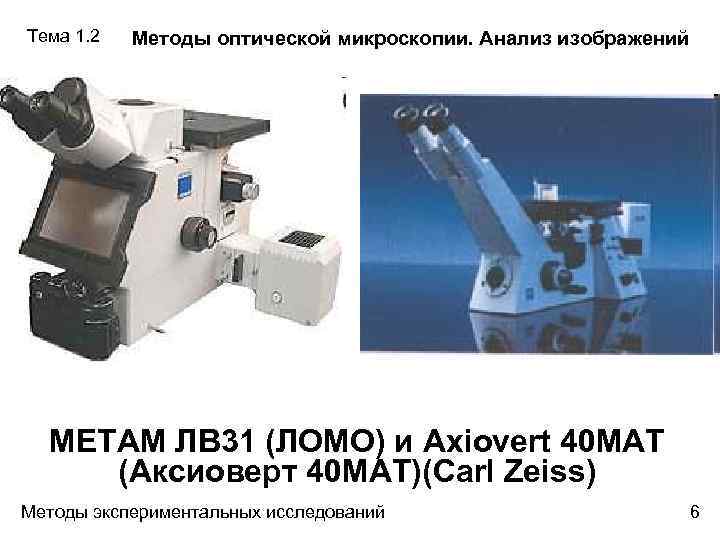

Тема 1. 2 Методы оптической микроскопии. Анализ изображений МЕТАМ ЛВ 31 (ЛОМО) и Axiovert 40 MAT (Аксиоверт 40 МАТ)(Carl Zeiss) Методы экспериментальных исследований 6

Тема 1. 2 Методы оптической микроскопии. Анализ изображений KS 300 / KS 400 - программа обработки и анализа изображения: Захват изображения, экспорт/импорт изображений (*. img, *. tif, *. bmp), черно-белые изображения 8 бит, цветные 24 бит; гибкое, интерактивное и автоматическое измерение более чем 180 параметров объекта и поля (геометрические и денситометрические); статистика: список данных, гистограмма, скатерграмма и т. д. ; распределение, вероятность, гистограмма уровней серого; сегментация, основанная на уровнях серого, краях и текстуре; интерактивное измерение расстояний, углов, траекторий; галерея изображений; разделитель экрана для сравнения изображений; запись, создание и редактирование макросов Методы экспериментальных исследований 7

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Металлографический микроскоп «Olympus» Методы экспериментальных исследований 8

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Стереомикроскоп «Olympus» Методы экспериментальных исследований 9

Тема 1. 2 Методы оптической микроскопии. Анализ изображений ГЕЛЕНДЖИКСКИЙ ЦЕНТР КЛИМАТИЧЕСКИХ ИСПЫТАНИЙ ИМЕНИ Г. В. АКИМОВА (ГЦКИ ВИАМ) 3 D изображение питтинга глубиной 30 мк Уникальная лазерная конфокальная измерительная сканирующая система LEXT (× 14000), которая позволяет получать полную объемную (3 D) картину поверхности, а также количественно определять не только площадь поражения, но и объем пораженных участков. Методы экспериментальных исследований 10

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Исходное изображение Выделенные зёрна Методы экспериментальных исследований Распределение размеров зёрен 11

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Методы экспериментальных исследований 12

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Слева: анизотропия формы зерен в образце прокатанного медного листа выявляется путем травления образца в плоскости, параллельной направлению прокатки. Справа: тот же образец после отжига. Частицы окиси ориентированы вдоль направления прокатки, что демонстрирует анизотропию материала. Методы экспериментальных исследований 13

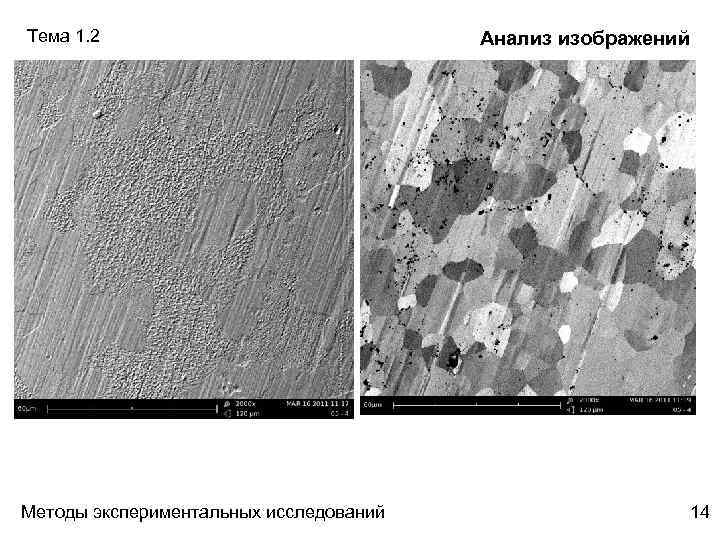

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Методы экспериментальных исследований 14

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Методы экспериментальных исследований 15

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Схематическое изображение линий тока по сечению экструдируемого прута Методы экспериментальных исследований 16

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Макроскопические «линии тока» , появляющиеся при ковке Методы экспериментальных исследований 17

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Эвтектический массив в сплаве олова Методы экспериментальных исследований 18

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Возможный набор областей изучения образца с покрытием Методы экспериментальных исследований 19

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Область количественного анализа должна иметь хорошо разрешенную «границу» микроструктуры Методы экспериментальных исследований 20

Тема 1. 2 Методы оптической микроскопии. Анализ изображений На сечении вогнутая частица может выглядеть как две отдельные частицы Методы экспериментальных исследований 21

Тема 1. 2 Методы оптической микроскопии. Анализ изображений fv = V/Vo = А/Ао = L/Lo = Р/Ро. Определение объемной доли фазы путем измерения ее объема (а); доли поверхности (b); линейным анализом (с) и точечным анализом (d) Методы экспериментальных исследований 22

Тема 1. 2 Методы оптической микроскопии. Анализ изображений а - сканирование по различным плоскостям позволяет обнаружить пространственную анизотропию, а линейное сканирование обнаруживает анизотропию материала в плоскости сечения; б - сетку из 3 x 3 точек можно использовать для визуальной оценки и подсчета количества точек, приходящихся на частицы второй фазы Методы экспериментальных исследований 23

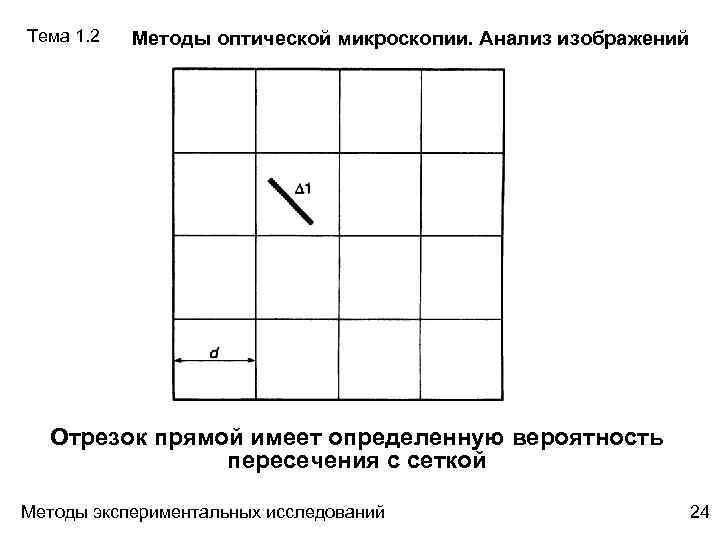

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Отрезок прямой имеет определенную вероятность пересечения с сеткой Методы экспериментальных исследований 24

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Методы экспериментальных исследований 25

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Методы экспериментальных исследований 26

Тема 1. 2 Методы оптической микроскопии. Анализ изображений Методы экспериментальных исследований 27
