Тема 1 2 Масштабы топографических планов карт Картографические

Тема 1. 2. Масштабы топографических планов, карт. Картографические условные знаки. по дисциплине: «Основы геодезии» составитель: Чурсанова Наталья Ивановна

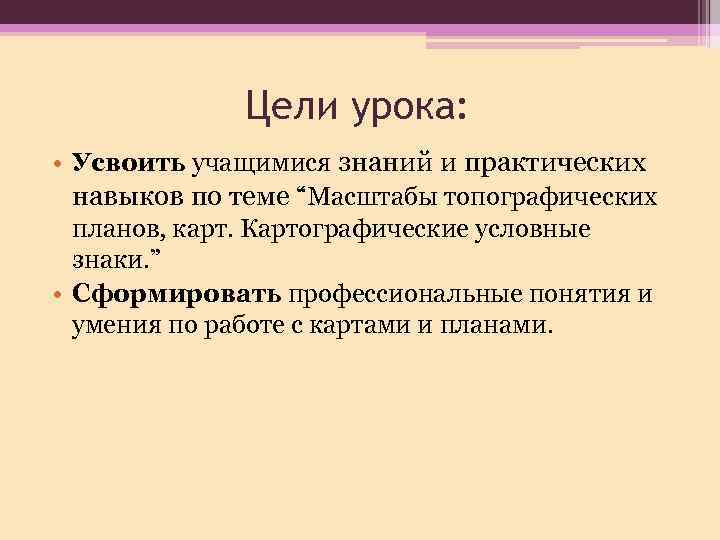

Цели урока: • Усвоить учащимися знаний и практических навыков по теме “Масштабы топографических планов, карт. Картографические условные знаки. ” • Сформировать профессиональные понятия и умения по работе с картами и планами.

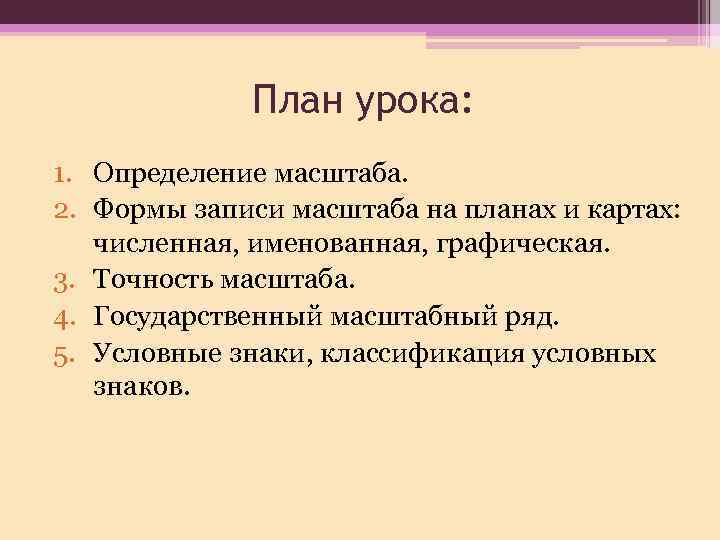

План урока: 1. Определение масштаба. 2. Формы записи масштаба на планах и картах: численная, именованная, графическая. 3. Точность масштаба. 4. Государственный масштабный ряд. 5. Условные знаки, классификация условных знаков.

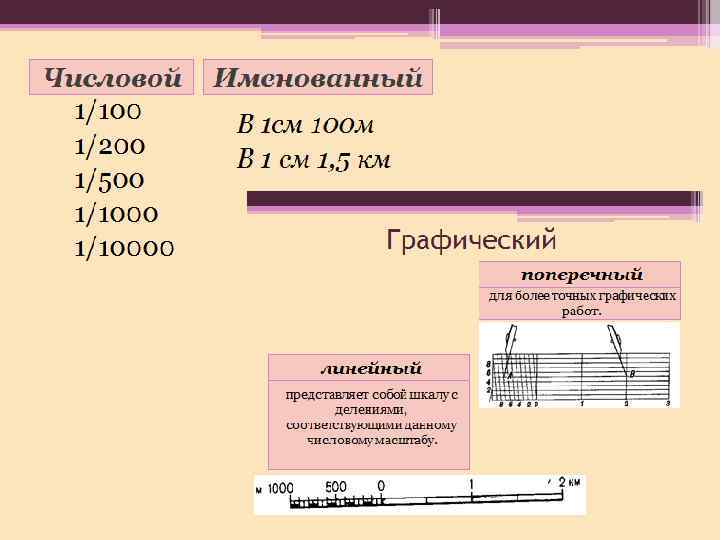

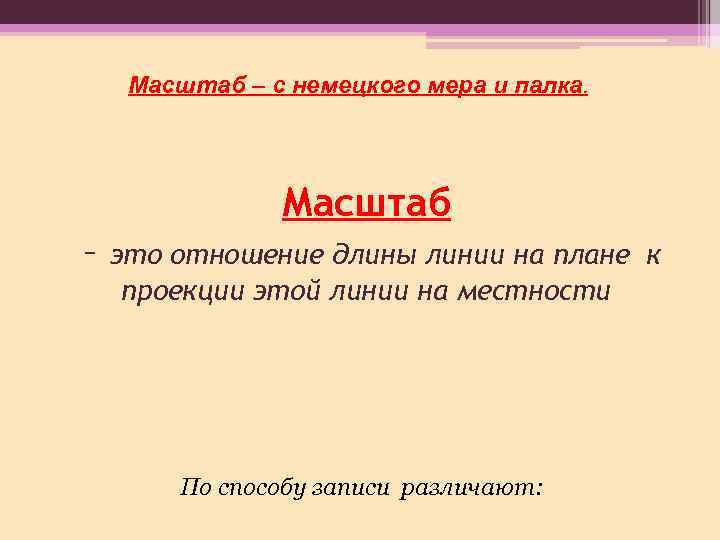

Масштаб – с немецкого мера и палка. Масштаб – это отношение длины линии на плане к проекции этой линии на местности По способу записи различают:

Определите расстояние План использования линейного масштаба: 1. Поставьте ноль на основании масштаба; 2. Расставьте расстояния справа – крупные; 3. Расставьте расстояния слева – мелкие; 4. Рассчитайте расстояние. План использования поперечного масштаба: 1. Поставьте ноль на основании масштаба; 2. Расставьте расстояния справа – крупные; 3. Расставьте расстояния слева – мелкие; 4. Расставьте расстояния слева по вертикали – очень мелкие; 5. Рассчитайте расстояние.

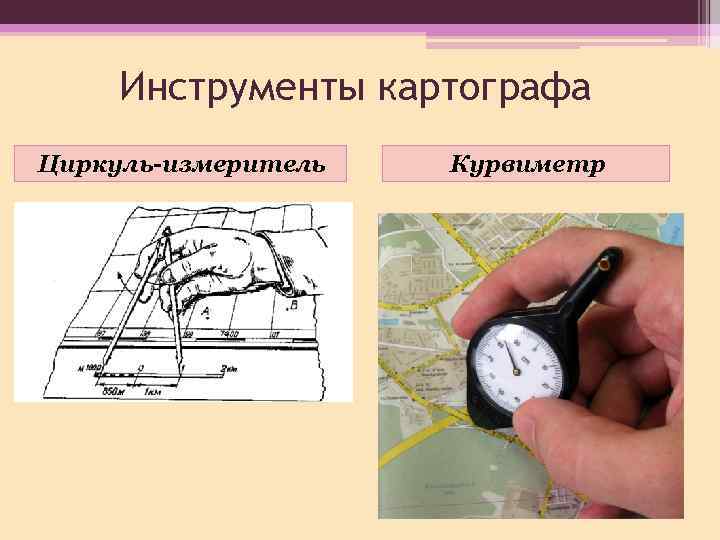

Инструменты картографа Циркуль-измеритель Курвиметр

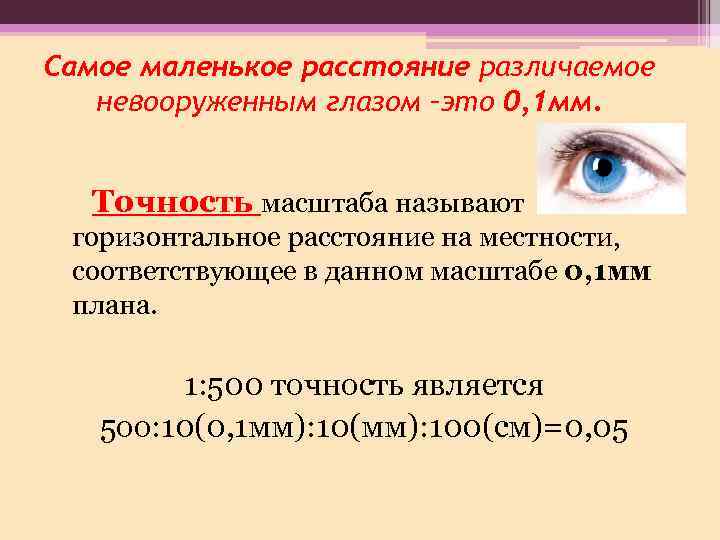

Самое маленькое расстояние различаемое невооруженным глазом –это 0, 1 мм. Точность масштаба называют горизонтальное расстояние на местности, соответствующее в данном масштабе 0, 1 мм плана. 1: 500 точность является 5 оо: 10(0, 1 мм): 10(мм): 100(см)=0, 05

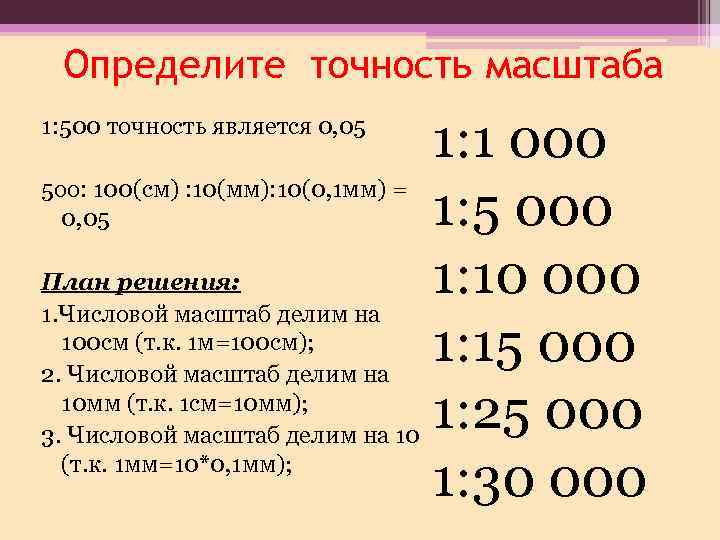

Определите точность масштаба 1: 1 000 5 оо: 100(см) : 10(мм): 10(0, 1 мм) = 1: 5 000 0, 05 План решения: 1: 10 000 1. Числовой масштаб делим на 100 см (т. к. 1 м=100 см); 1: 15 000 2. Числовой масштаб делим на 10 мм (т. к. 1 см=10 мм); 1: 25 000 3. Числовой масштаб делим на 10 (т. к. 1 мм=10*0, 1 мм); 1: 30 000 1: 500 точность является 0, 05

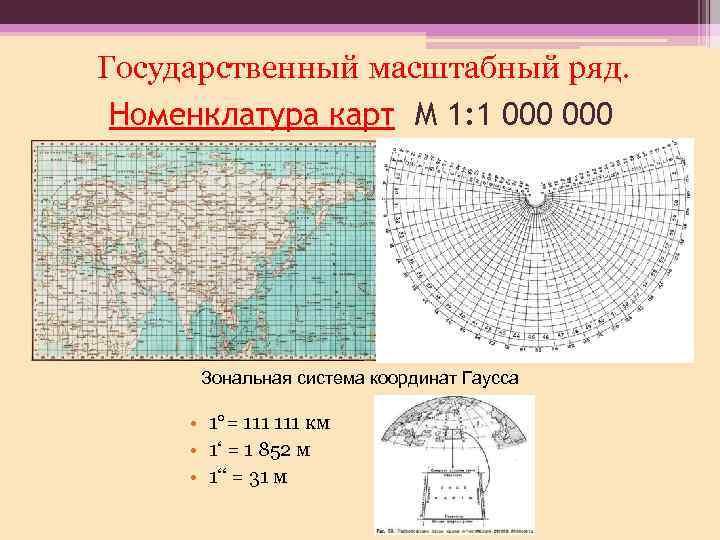

Государственный масштабный ряд. Номенклатура карт М 1: 1 000 Зональная система координат Гаусса • 1°= 111 км • 1‘ = 1 852 м • 1‘‘ = 31 м

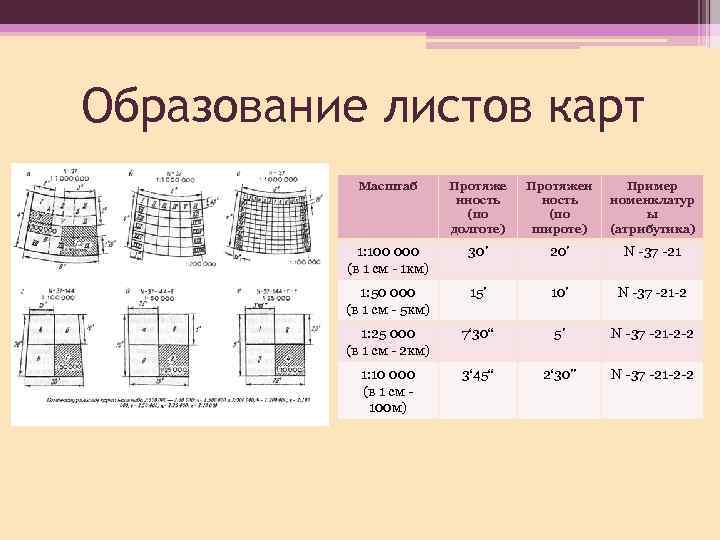

Образование листов карт Масштаб Протяже нность (по долготе) Протяжен ность (по широте) Пример номенклатур ы (атрибутика) 1: 100 000 (в 1 см - 1 км) 30' 20' N -37 -21 1: 50 000 (в 1 см - 5 км) 15' 10' N -37 -21 -2 1: 25 000 (в 1 см - 2 км) 7‘ 30‘‘ 5' N -37 -21 -2 -2 1: 10 000 (в 1 см 100 м) 3‘ 45‘‘ 2‘ 30'' N -37 -21 -2 -2

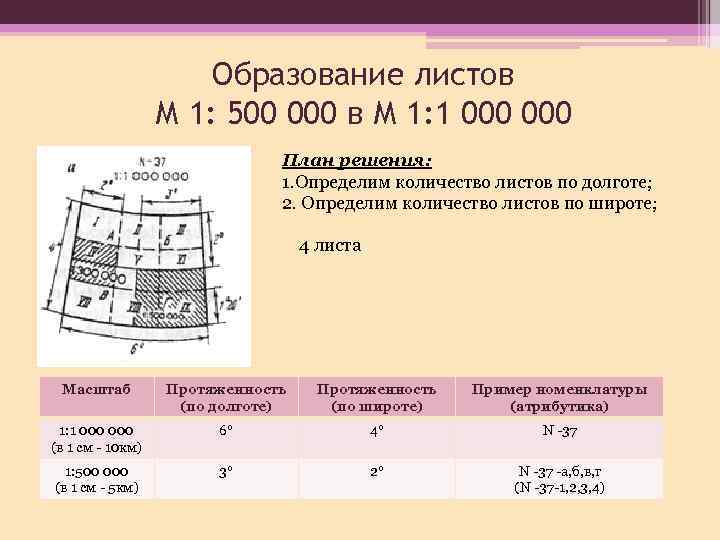

Образование листов М 1: 500 000 в М 1: 1 000 План решения: 1. Определим количество листов по долготе; 2. Определим количество листов по широте; 4 листа Масштаб Протяженность (по долготе) Протяженность (по широте) Пример номенклатуры (атрибутика) 1: 1 000 (в 1 см - 10 км) 6° 4° N -37 1: 500 000 (в 1 см - 5 км) 3° 2° N -37 -a, б, в, г (N -37 -1, 2, 3, 4)

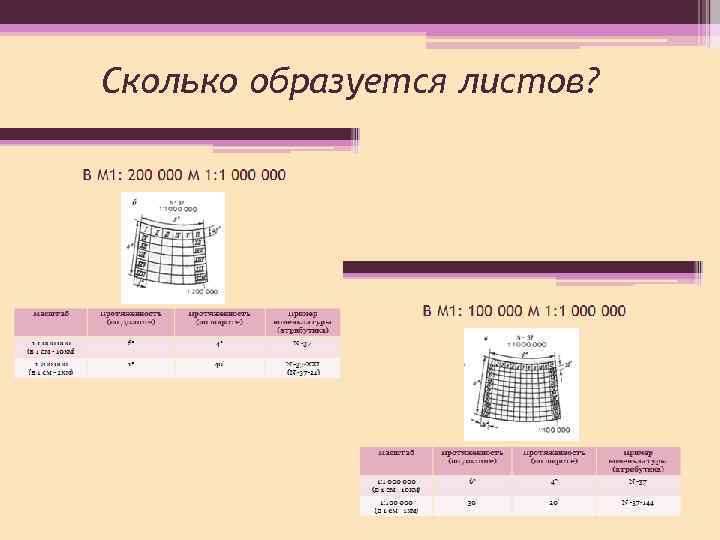

Сколько образуется листов?

Назовите номер листа М 1: 500 000 на карте 1: 100 000 для городов на примере Москвы. План решения: 1. Определите по горизонтальной колонке букву; 2. Определите по вертикальной колонке номер; 3 Определите номер квадрата внутри. Москва N- 37 -1

Назовите номер листа карты М: 500 000 на карте М: 1000

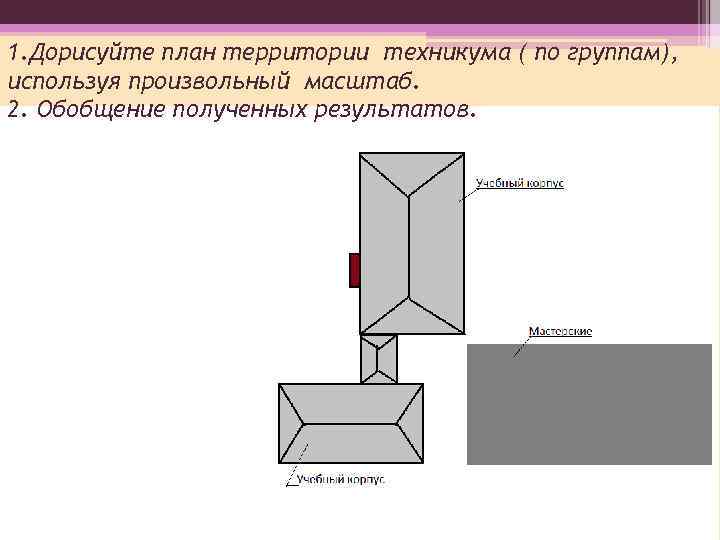

1. Дорисуйте план территории техникума ( по группам), используя произвольный масштаб. 2. Обобщение полученных результатов.

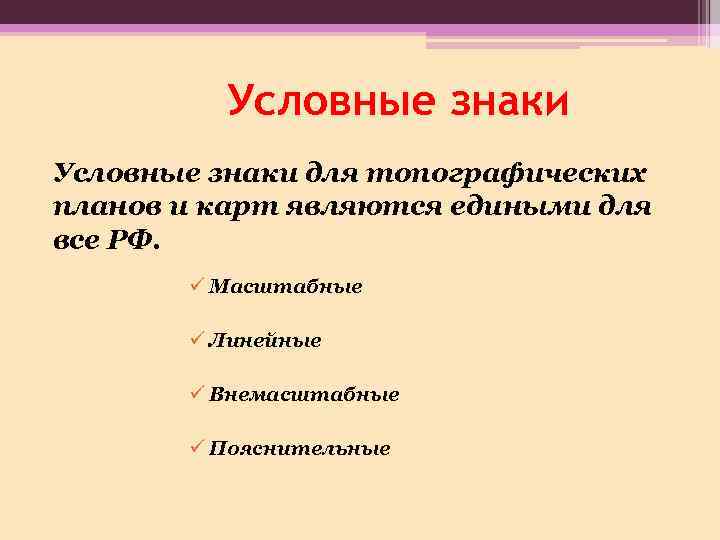

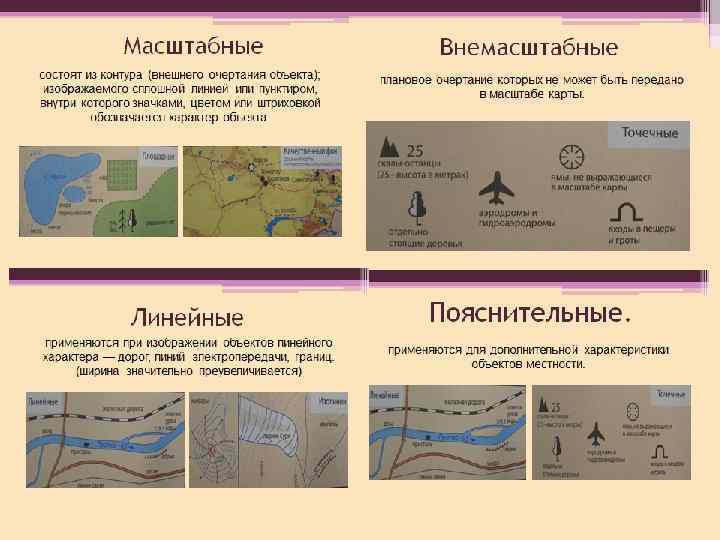

Условные знаки для топографических планов и карт являются едиными для все РФ. ü Масштабные ü Линейные ü Внемасштабные ü Пояснительные

1. Какая важная характеристика есть у планов и карт? 2. Какой масштаб является точным ? Почему? 3. Сравните условные знаки, в чем сходство и различие?

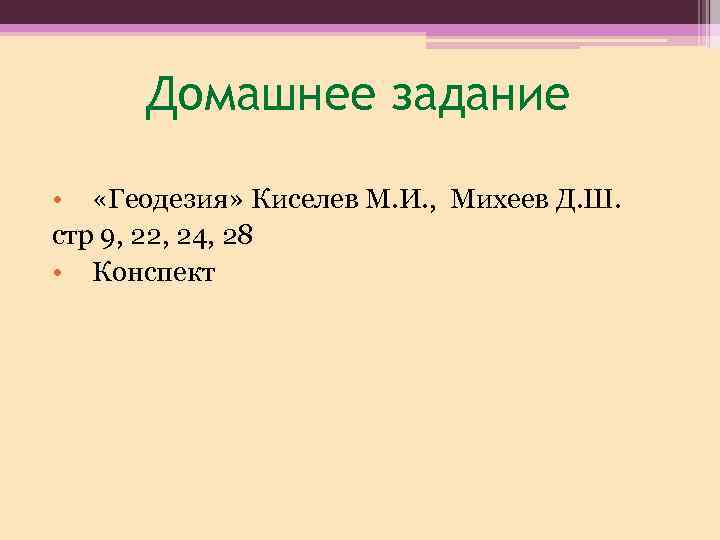

Домашнее задание • «Геодезия» Киселев М. И. , Михеев Д. Ш. стр 9, 22, 24, 28 • Конспект

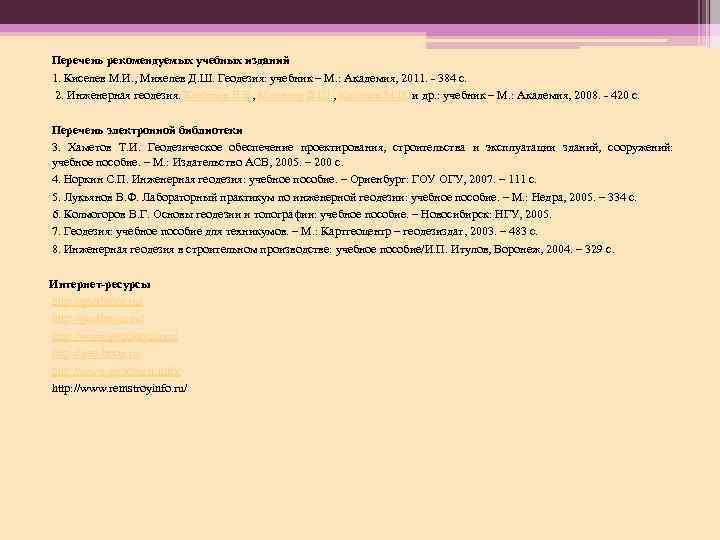

Перечень рекомендуемых учебных изданий 1. Киселев М. И. , Михелев Д. Ш. Геодезия: учебник – М. : Академия, 2011. - 384 с. 2. Инженерная геодезия. Клюшин Е. Б. , Михелев Д. Ш. , Киселев М. И. и др. : учебник – М. : Академия, 2008. - 420 с. Перечень электронной библиотеки 3. Хаметов Т. И. Геодезическое обеспечение проектирования, строительства и эксплуатации зданий, сооружений: учебное пособие. – М. : Издательство АСВ, 2005. – 200 с. 4. Норкин С. П. Инженерная геодезия: учебное пособие. – Ориенбург: ГОУ ОГУ, 2007. – 111 с. 5. Лукьянов В. Ф. Лабораторный практикум по инженерной геодезии: учебное пособие. – М. : Недра, 2005. – 334 с. 6. Колмогоров В. Г. Основы геодезии и топографии: учебное пособие. – Новосибирск: НГУ, 2005. 7. Геодезия: учебное пособие для техникумов. – М. : Картгеоцентр – геодезиздат, 2003. – 483 с. 8. Инженерная геодезия в строительном производстве: учебное пособие/И. П. Итулов, Воронеж, 2004. – 329 с. Интернет-ресурсы http: //geodetics. ru/ http: //geodesiya. ru/ http: //www. geodesylib. ru/ http: //geo-book. ru/ http: //www. geodezist. info/ http: //www. remstroyinfo. ru/
