Тележки локомотива Назначение и устройство 1 -Рама тележки

Тележки локомотива. Назначение и устройство 1 -Рама тележки; 2 -Колесная пара; 3 -Кронштейн опоры кузова; 4 -Букса; 5 -Буксовое рессорное подвешивание; 6 -Рычажно тормозная передача с тормозными цилиндрами; 7 -Маятниковая подвеска ТЭД; 8 -Тяговый электродвигатель (ТЭД).

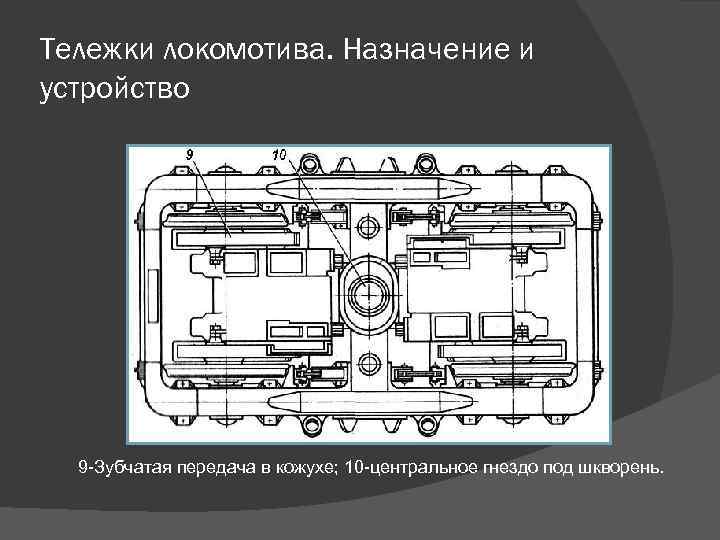

Тележки локомотива. Назначение и устройство 9 -Зубчатая передача в кожухе; 10 -центральное гнездо под шкворень.

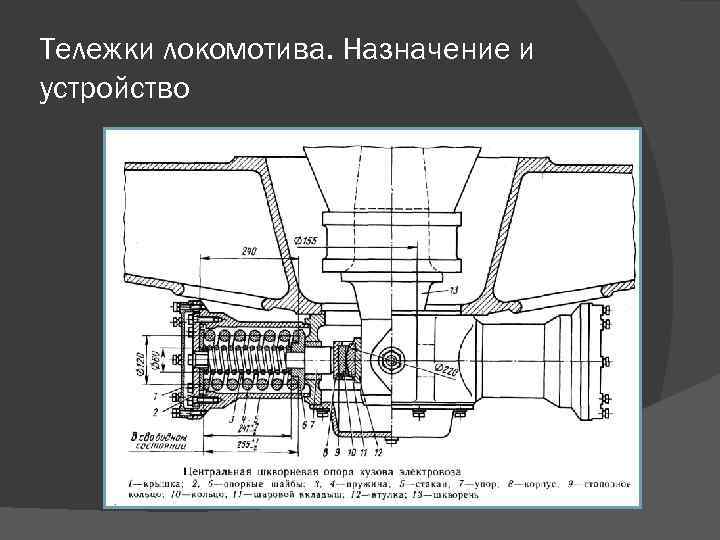

Тележки локомотива. Назначение и устройство

Колесные пары локомотива 1 -Колесный центр; 2 -Бандаж с закрепительным кольцом; 3 -Зубчатое колесо; 4 -Удлиненная часть ступицы; 5 -Ось колесной пары; 6 -Шейки под МОП; 7 -Шейки буксовые; 8 -Предступичная часть;

Колесные пары локомотива

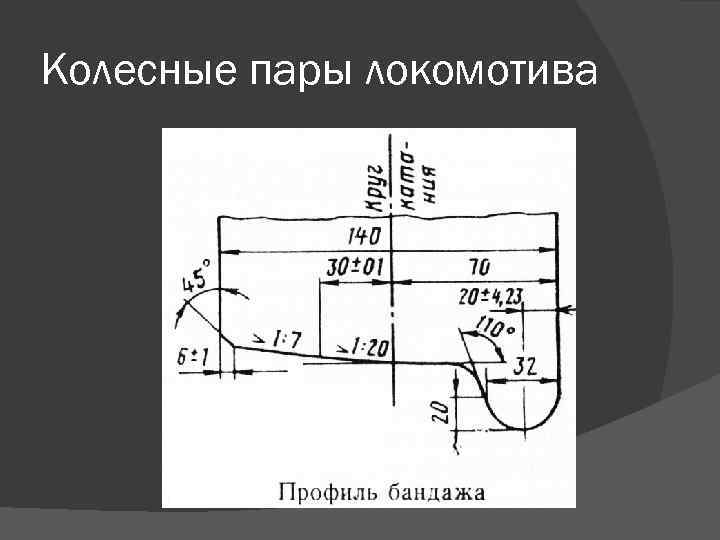

Колесные пары локомотива

Рессорное подвешивание 1 -гайка; 2, 6 шарнир; 3 балансир; 4 кронштейн; 5 -стержень; 7 стакан; 8 -пружина.

Рессорное подвешивание

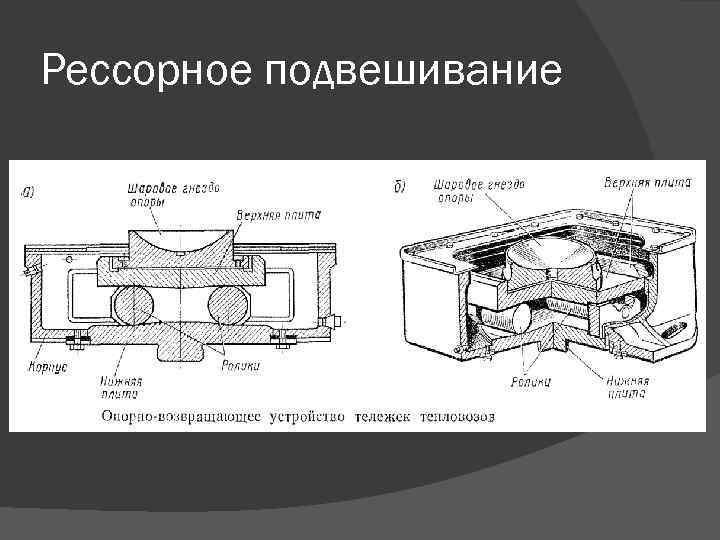

Рессорное подвешивание

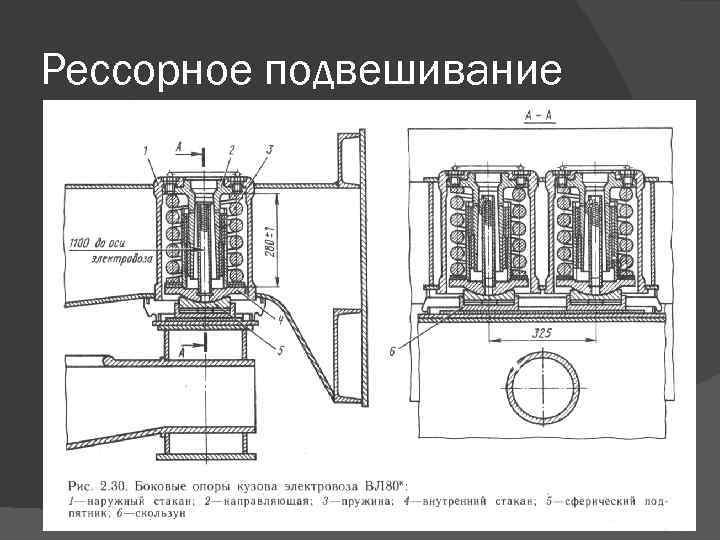

Рессорное подвешивание

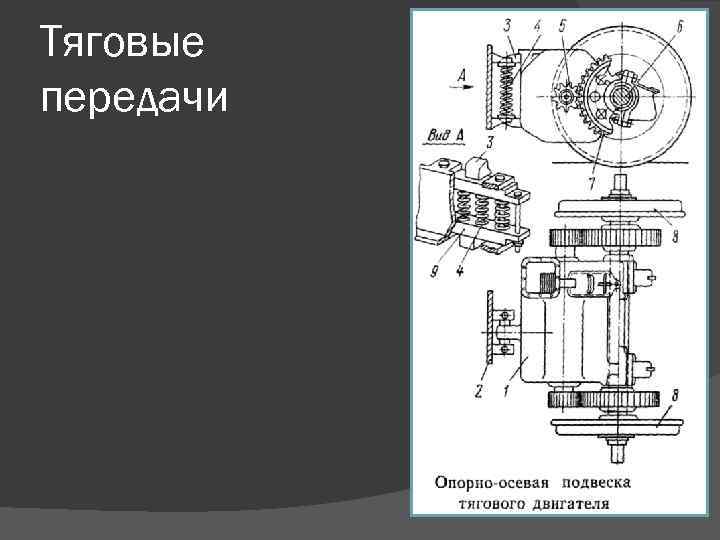

Тяговые передачи

Тяговые передачи

Опорно-осевое подвешивание ТЭД

Тяговый электродвигатель

Тяговые передачи

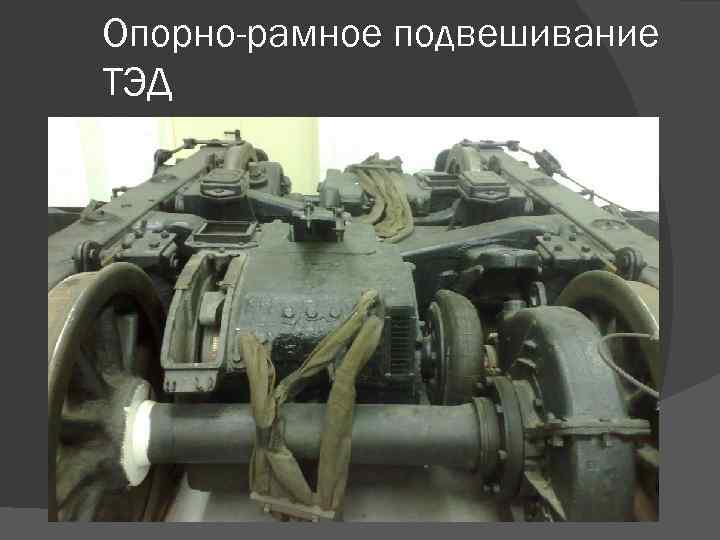

Опорно-рамное подвешивание ТЭД

Тяговые передачи
