Телевизионный центр его назначение и состав ТЦ

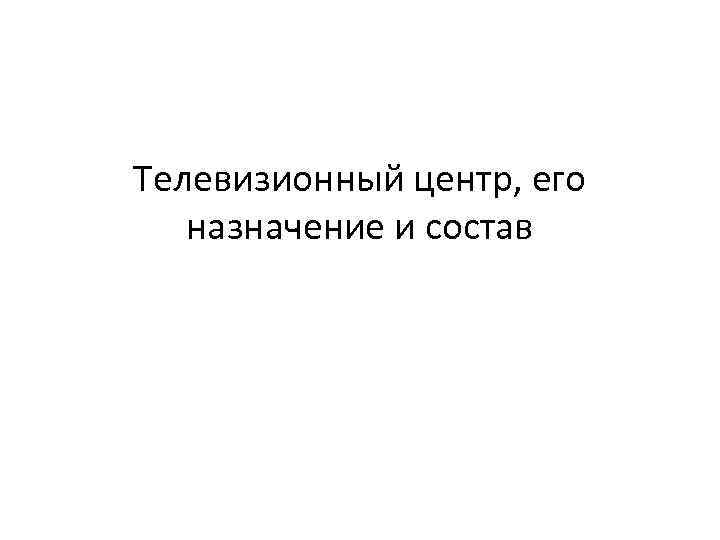

Телевизионный центр, его назначение и состав

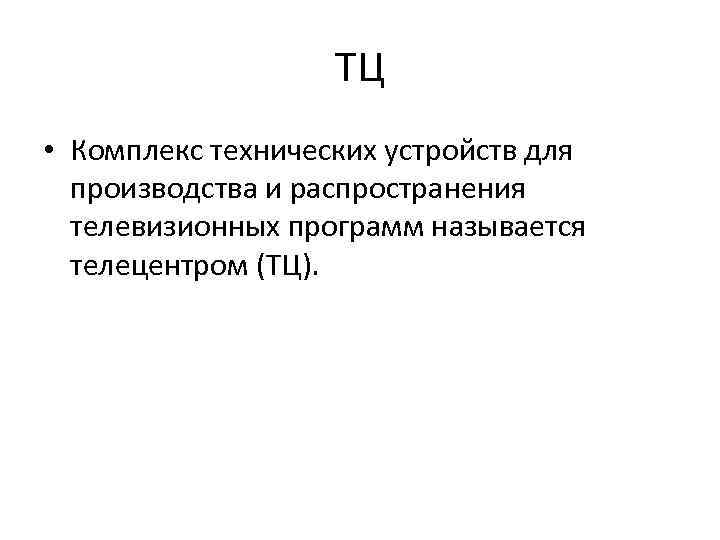

ТЦ • Комплекс технических устройств для производства и распространения телевизионных программ называется телецентром (ТЦ).

телецентры бывают: • программные • передающие (ретрансляционные). • В программных ТЦ создаются телевизионные программы, а передающие ТЦ служат для распространения телевизионного сигнала при помощи различных технических средств и каналов связи.

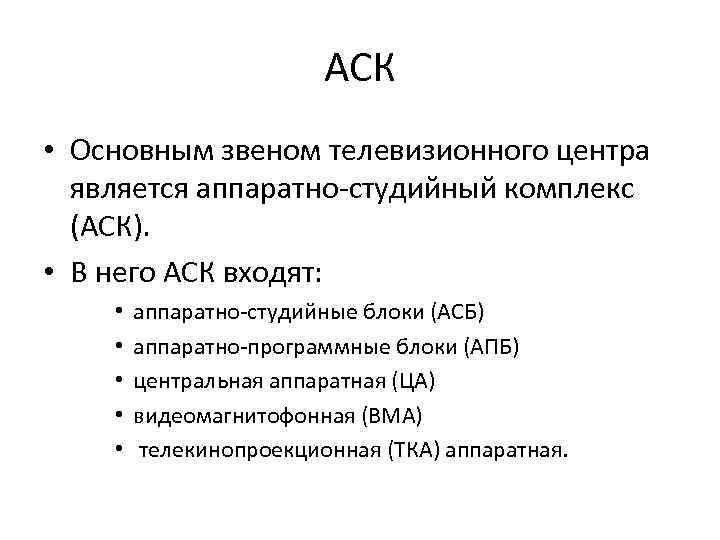

АСК • Основным звеном телевизионного центра является аппаратно студийный комплекс (АСК). • В него АСК входят: • • • аппаратно студийные блоки (АСБ) аппаратно программные блоки (АПБ) центральная аппаратная (ЦА) видеомагнитофонная (ВМА) телекинопроекционная (ТКА) аппаратная.

Структурная схема телевизионной станции • 1. Студия 2. Микрофон 3 Режиссерская аппаратная 4. Пульт режиссера 5. Пульт звукорежиссера 6. Техническая аппаратная 7. Кинопроекционная аппаратная 8. Видеомагнитофонная аппаратная 9. Центральная аппаратная 10. Канал связи 11. Телебашня 12. Антенны 13. Передающая антенна 14. Искусственный спутник Земли 15. ПТС — передвижная телевизионная станция 16. Журналист с ТЖК.

Технический телевизионный центр России • В нашей стране Технический телевизионный центр был введен в эксплуатацию к 50 ой годовщине Октябрьской революции — 7 ноября 1968 г. ТТЦ объединял два аппаратно студийных комплекса: первый в Останкино, второй на Шаболовке. С 1980 г. был введен в строй еще один АСК, расположенный рядом с останкинским комплексом. Таким образом, в состав ТТЦ входят три аппаратно студийных комплекса. С этого времени из Останкино транслируются общесоюзные программы со сдвигом на пять временных зон (на территории СССР было 11 часовых поясов).

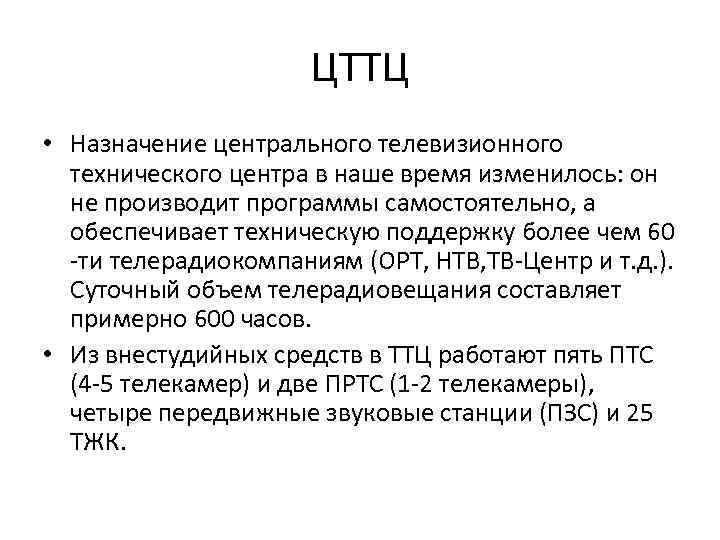

ЦТТЦ • Назначение центрального телевизионного технического центра в наше время изменилось: он не производит программы самостоятельно, а обеспечивает техническую поддержку более чем 60 ти телерадиокомпаниям (ОРТ, НТВ, ТВ Центр и т. д. ). Суточный объем телерадиовещания составляет примерно 600 часов. • Из внестудийных средств в ТТЦ работают пять ПТС (4 5 телекамер) и две ПРТС (1 2 телекамеры), четыре передвижные звуковые станции (ПЗС) и 25 ТЖК.

Схема студии

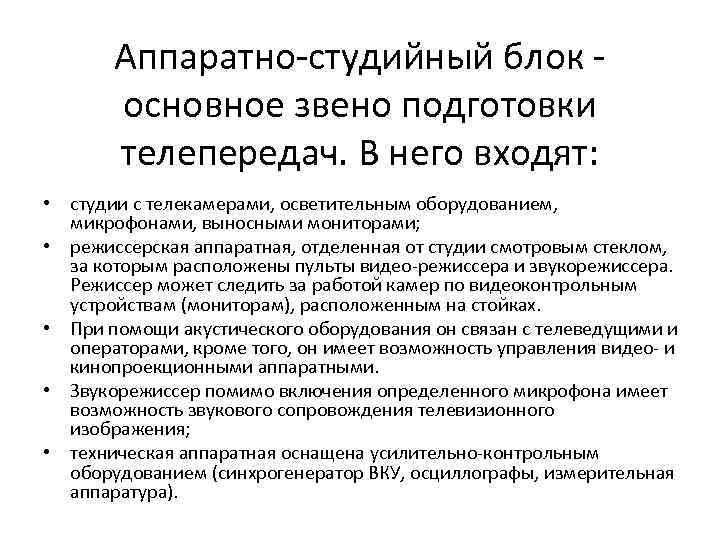

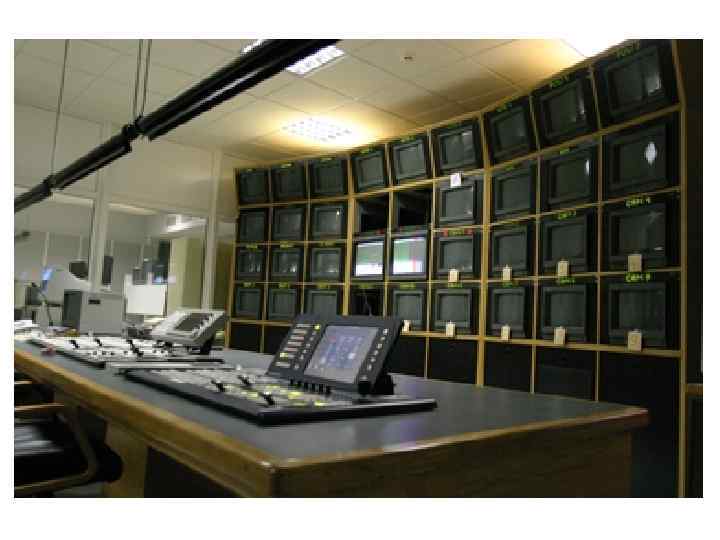

Аппаратно студийный блок основное звено подготовки телепередач. В него входят: • студии с телекамерами, осветительным оборудованием, микрофонами, выносными мониторами; • режиссерская аппаратная, отделенная от студии смотровым стеклом, за которым расположены пульты видео режиссера и звукорежиссера. Режиссер может следить за работой камер по видеоконтрольным устройствам (мониторам), расположенным на стойках. • При помощи акустического оборудования он связан с телеведущими и операторами, кроме того, он имеет возможность управления видео и кинопроекционными аппаратными. • Звукорежиссер помимо включения определенного микрофона имеет возможность звукового сопровождения телевизионного изображения; • техническая аппаратная оснащена усилительно контрольным оборудованием (синхрогенератор ВКУ, осциллографы, измерительная аппаратура).

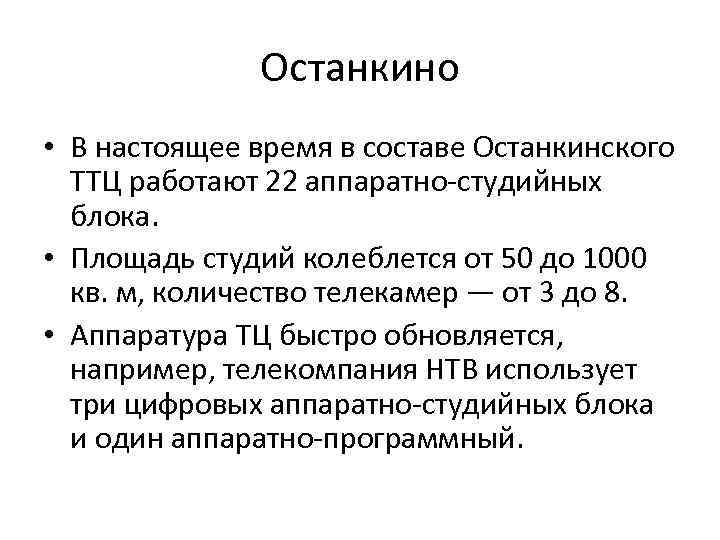

Останкино • В настоящее время в составе Останкинского ТТЦ работают 22 аппаратно студийных блока. • Площадь студий колеблется от 50 до 1000 кв. м, количество телекамер — от 3 до 8. • Аппаратура ТЦ быстро обновляется, например, телекомпания НТВ использует три цифровых аппаратно студийных блока и один аппаратно программный.

АПБ • Аппаратно-программный блок является основным звеном подготовки телепрограмм. Из ранее записанных телепередач или их частей, «живых» репортажей, прямых новостных эфиров и т. д. формируется целая программа. К этому моменту телепередачи проходят режиссерский, звукорежиссерский контроль, монтаж и проверяются службой технического контроля.

В составе АПБ • • • эфирная студия с телекамерами осветительным оборудованием микрофонами ВКУ пультом диктора для прямого эфира. оборудование, предназначенное для автоматизации выпуска программ. – Например, в АСК ОРТ работает 14 аппаратно программных блоков, с эфирными студиями площадью 60 кв. м. Только в информационном комплексе находятся шесть АПБ с тремя студиями.

центральная аппаратная • В составе телецентра могут одновременно работать несколько аппаратно студийных и аппаратно программных блоков, поэтому координирующим центром всего аппаратно студийного комплекса является центральная аппаратная. • Здесь происходит коммутация всех программ и распределение их по телевизионным радиостанциям, и междугородным линиям связи. • Сюда поступают сигналы из технических, видеомагнитофонных и кинопроекционных аппаратных.

Видеомагнитофонные аппаратные (ВМА). 2 типа: • 1. аппаратные записи—воспроизведения • 2. аппаратные электронного монтажа

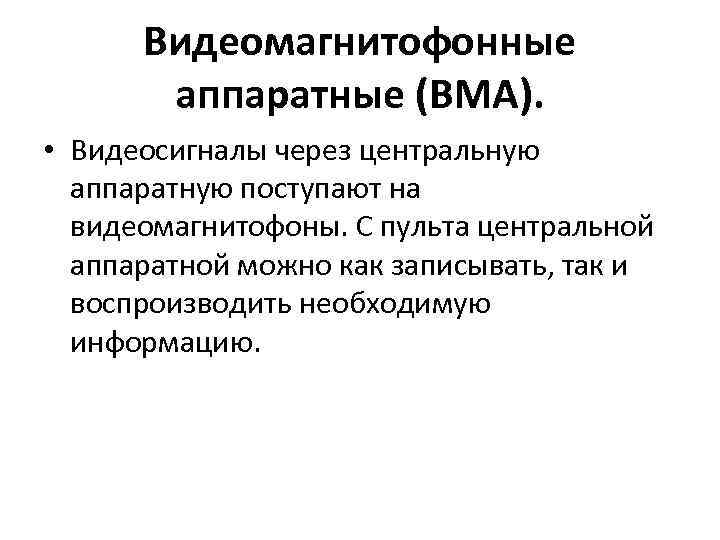

Видеомагнитофонные аппаратные (ВМА). • Видеосигналы через центральную аппаратную поступают на видеомагнитофоны. С пульта центральной аппаратной можно как записывать, так и воспроизводить необходимую информацию.

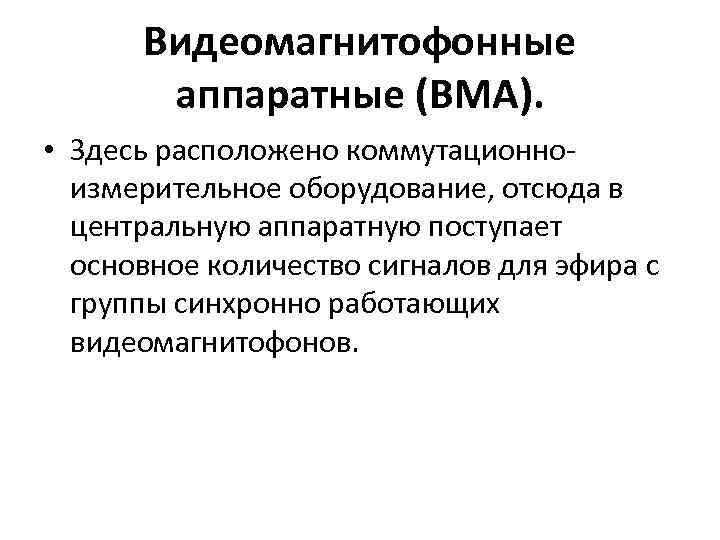

Видеомагнитофонные аппаратные (ВМА). • Здесь расположено коммутационно измерительное оборудование, отсюда в центральную аппаратную поступает основное количество сигналов для эфира с группы синхронно работающих видеомагнитофонов.

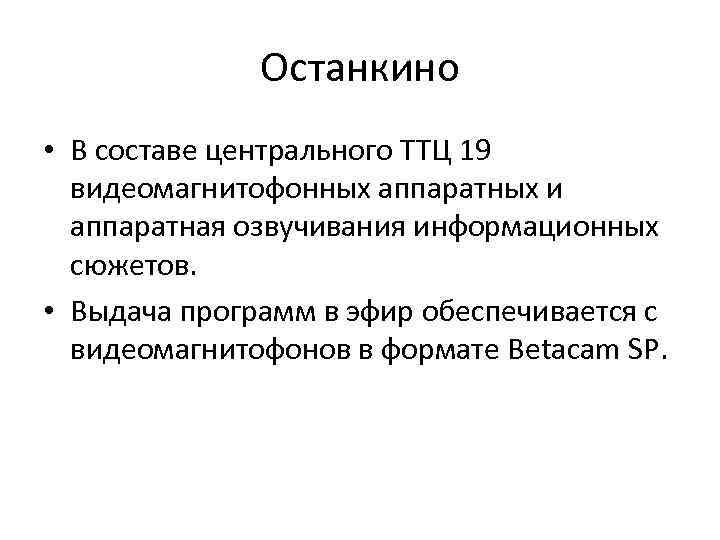

Останкино • В составе центрального ТТЦ 19 видеомагнитофонных аппаратных и аппаратная озвучивания информационных сюжетов. • Выдача программ в эфир обеспечивается с видеомагнитофонов в формате Betacam SP.

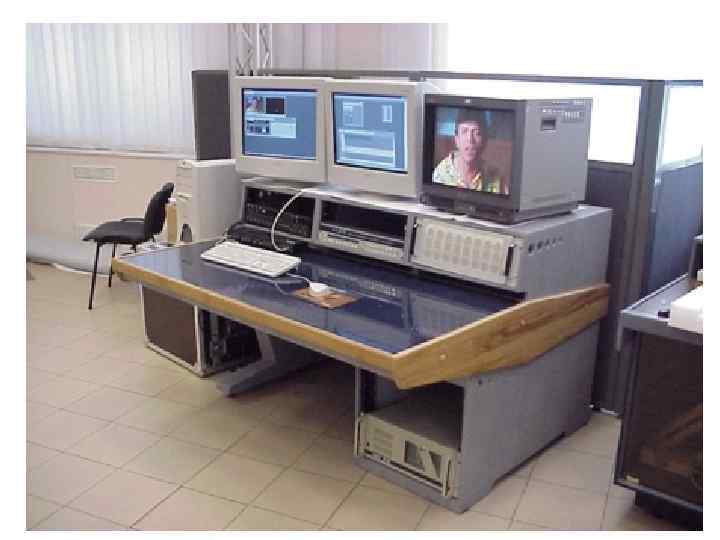

Аппаратная электронного монтажа • предназначена для создания телепередач с помощью нелинейного монтажа. • Она может заменить аппаратную записи/воспроизведения, так как в ближайшее время вещание будет осуществляться по безленточной технологии с видеосерверов. Тут же в передачу могут вводиться цифровые видеоэффекты.

Останкино • Останкинский ТТЦ располагает 26 ю аппаратными электронного монтажа с оборудованием фирмы Sony.

телекинопроекционная аппаратная (ТКА) • Используется для передачи в эфир кинофильмов или их фрагментов, снятых на светочувствительную пленку (кинопленку).

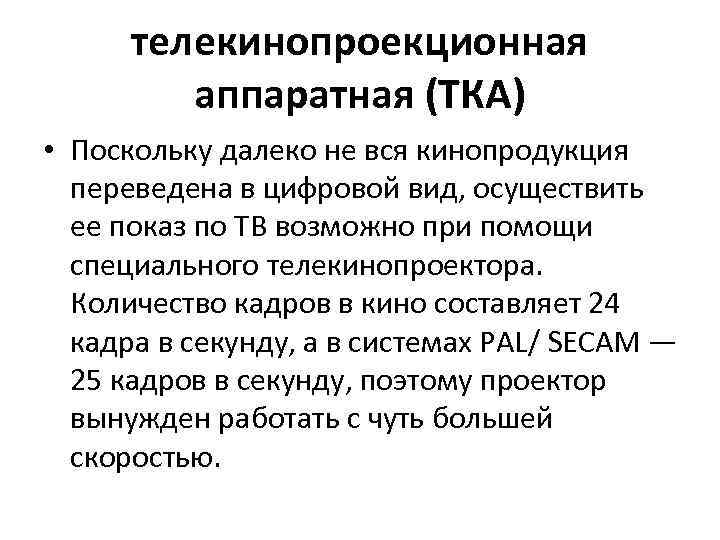

телекинопроекционная аппаратная (ТКА) • Поскольку далеко не вся кинопродукция переведена в цифровой вид, осуществить ее показ по ТВ возможно при помощи специального телекинопроектора. Количество кадров в кино составляет 24 кадра в секунду, а в системах PAL/ SECAM — 25 кадров в секунду, поэтому проектор вынужден работать с чуть большей скоростью.

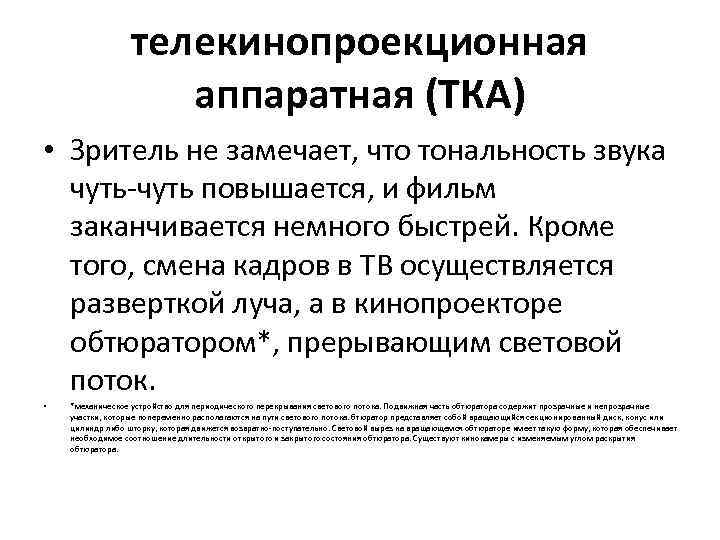

телекинопроекционная аппаратная (ТКА) • Зритель не замечает, что тональность звука чуть повышается, и фильм заканчивается немного быстрей. Кроме того, смена кадров в ТВ осуществляется разверткой луча, а в кинопроекторе обтюратором*, прерывающим световой поток. • *механическое устройство для периодического перекрывания светового потока. Подвижная часть обтюратора содержит прозрачные и непрозрачные участки, которые попеременно располагаются на пути светового потока. бтюратор представляет собой вращающийся секционированный диск, конус или цилиндр либо шторку, которая движется возвратно поступательно. Световой вырез на вращающемся обтюраторе имеет такую форму, которая обеспечивает необходимое соотношение длительности открытого и закрытого состояния обтюратора. Существуют кинокамеры с изменяемым углом раскрытия обтюратора.

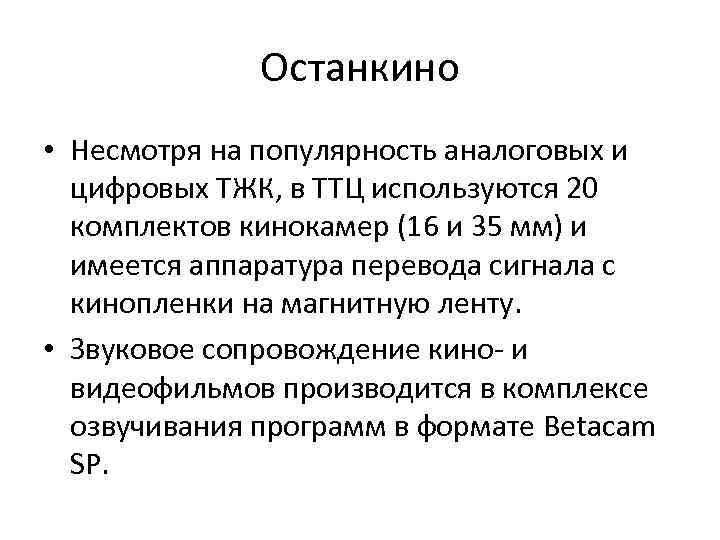

Останкино • Несмотря на популярность аналоговых и цифровых ТЖК, в ТТЦ используются 20 комплектов кинокамер (16 и 35 мм) и имеется аппаратура перевода сигнала с кинопленки на магнитную ленту. • Звуковое сопровождение кино и видеофильмов производится в комплексе озвучивания программ в формате Betacam SP.

Каналы связи • Для распространения телевизионного сигнала обычно применяются радиорелейные, кабельные и спутниковые линии связи. • Весь комплекс технических средств, обеспечивающий передачу ТВ сигнала, называется телевизионной передающей сетью.

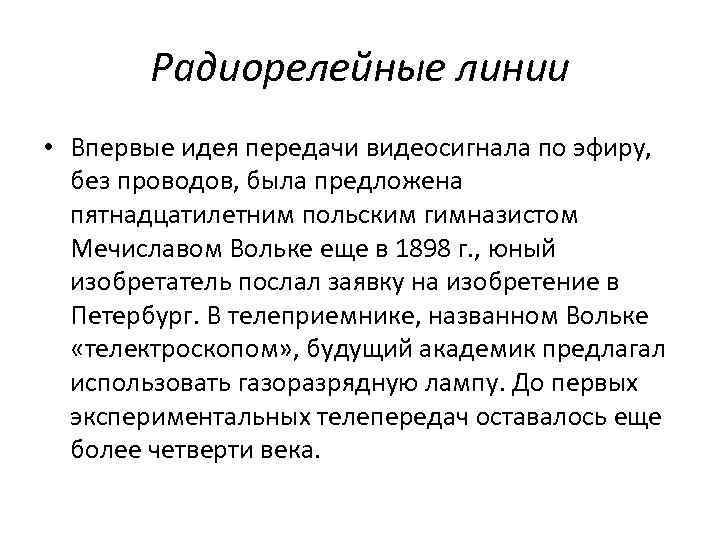

Радиорелейные линии • Впервые идея передачи видеосигнала по эфиру, без проводов, была предложена пятнадцатилетним польским гимназистом Мечиславом Вольке еще в 1898 г. , юный изобретатель послал заявку на изобретение в Петербург. В телеприемнике, названном Вольке «телектроскопом» , будущий академик предлагал использовать газоразрядную лампу. До первых экспериментальных телепередач оставалось еще более четверти века.

Радиорелейные линии • Поскольку дальность распространения радиоволн в УКВ диапазоне ограничена расстоянием прямой видимости (геометрической видимости), приемные и передающие антенны необходимо поднять на возможно более высокий уровень над поверхностью Земли.

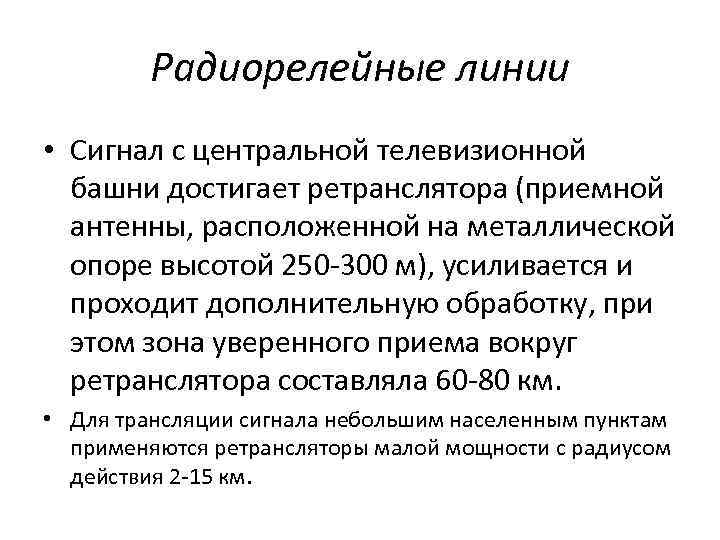

Радиорелейные линии • Сигнал с центральной телевизионной башни достигает ретранслятора (приемной антенны, расположенной на металлической опоре высотой 250 300 м), усиливается и проходит дополнительную обработку, при этом зона уверенного приема вокруг ретранслятора составляла 60 80 км. • Для трансляции сигнала небольшим населенным пунктам применяются ретрансляторы малой мощности с радиусом действия 2 15 км.

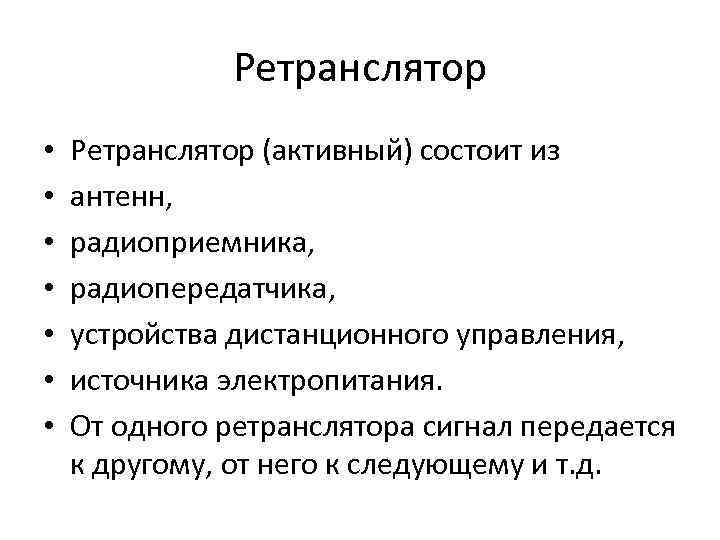

Ретранслятор • • Ретранслятор (активный) состоит из антенн, радиоприемника, радиопередатчика, устройства дистанционного управления, источника электропитания. От одного ретранслятора сигнал передается к другому, от него к следующему и т. д.

Первой телевизионная башня в СССР • Шаболовская радиобашня высотой 148 м, построенная по проекту В. Г. Шухова в 1921 г.

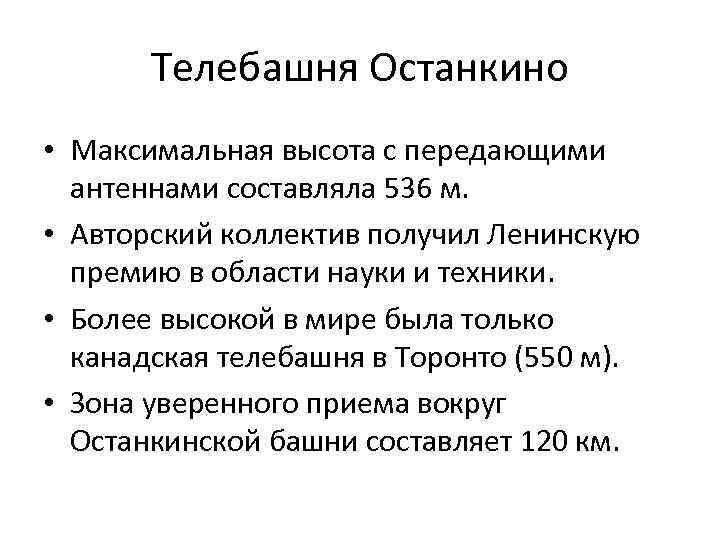

Телебашня Останкино • Максимальная высота с передающими антеннами составляла 536 м. • Авторский коллектив получил Ленинскую премию в области науки и техники. • Более высокой в мире была только канадская телебашня в Торонто (550 м). • Зона уверенного приема вокруг Останкинской башни составляет 120 км.

Ретрансляторы метрового и дециметрового диапазона • Их нежелательно устанавливать в пределах города, так как их излучение неблагоприятно воздействует на здоровье людей, кроме того, в условиях разноэтажной застройки происходит переотражение радиоволн. • Поэтому во многих странах стало развиваться сотовое телевидение, где маломощные радиопередатчики расположены в пределах городской застройки на высоких мачтах.

Ретрансляторы метрового и дециметрового диапазона • Подобная система значительно дешевле оптико коаксиальных кабельных сетей, так как не требуются сложные строительно монтажные работы, при этом исчезает эффект радиотени, увеличивается выбор телепрограмм, большое количество ретрансляторов повышает надежность вещания.

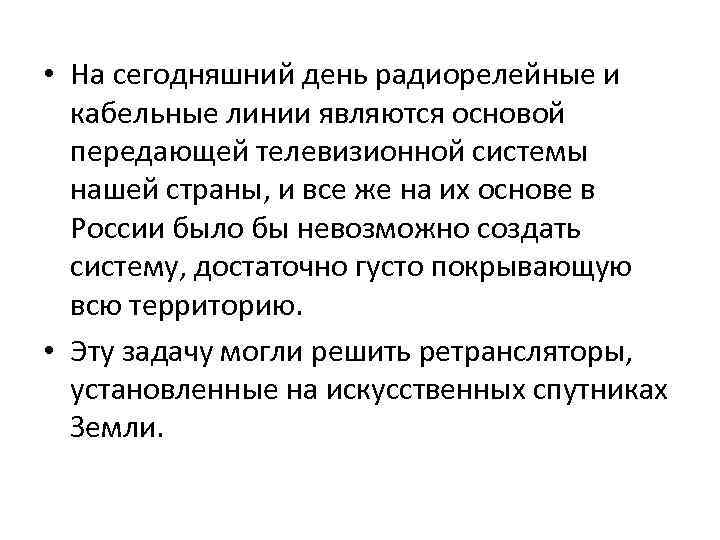

• На сегодняшний день радиорелейные и кабельные линии являются основой передающей телевизионной системы нашей страны, и все же на их основе в России было бы невозможно создать систему, достаточно густо покрывающую всю территорию. • Эту задачу могли решить ретрансляторы, установленные на искусственных спутниках Земли.

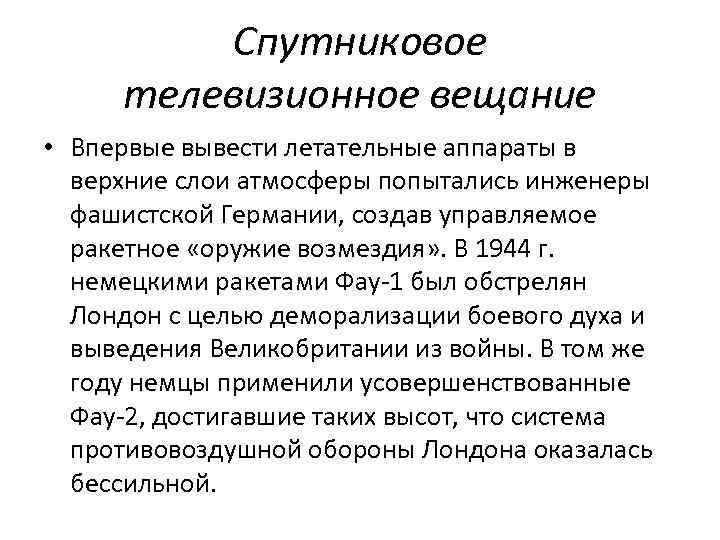

Спутниковое телевизионное вещание • Впервые вывести летательные аппараты в верхние слои атмосферы попытались инженеры фашистской Германии, создав управляемое ракетное «оружие возмездия» . В 1944 г. немецкими ракетами Фау 1 был обстрелян Лондон с целью деморализации боевого духа и выведения Великобритании из войны. В том же году немцы применили усовершенствованные Фау 2, достигавшие таких высот, что система противовоздушной обороны Лондона оказалась бессильной.

Фау 2

Артур Кларк • Один из офицеров британской армии, будущий писатель фантаст Артур Кларк (род. в 1917 г. ), в 1945 г. опубликовал статью о возможности превращения подобных ракет в «неземные ретрансляторы» .

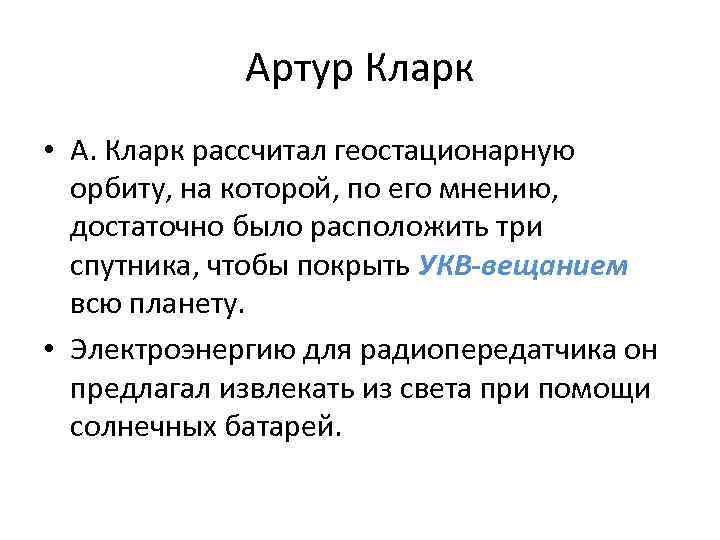

Артур Кларк • А. Кларк рассчитал геостационарную орбиту, на которой, по его мнению, достаточно было расположить три спутника, чтобы покрыть УКВ-вещанием всю планету. • Электроэнергию для радиопередатчика он предлагал извлекать из света при помощи солнечных батарей.

геостационарная орбита • Орбита, удаленная на 35 860 км от поверхности Земли, находясь на которой спутник неподвижно висит над одной точкой земной поверхности.

Первая трансляция ТВ сигнала • Состоялась из Владивостока в Москву при помощи советского спутника связи «Молния» в СССР 23 апреля 1965 г. • Техническое решение оказалось настолько эффективным, что перед учеными сразу же поставили задачу обеспечить прием видеосигнала на персональные телевизоры.

Проблема «эфирной каши» • Поняв преимущества спутникового ТВ на орбитах, при помощи американских ракетоносителей свои спутники на орбите разместили многие страны: Франция (1965), Австралия (1967), Япония (1970) и т. д.

Проблема «эфирной каши» • Международный союз электросвязи разработал план спутникового ТВ вещания, распределив позиции спутников на геостационарной орбите, каналы, уровни сигналов и т. п. Для СССР было выделено пять позиций, так как страна разбита на пять вещательных зон (10 часовых поясов), что позволяет одновременно транслировать 70 ТВ программ.

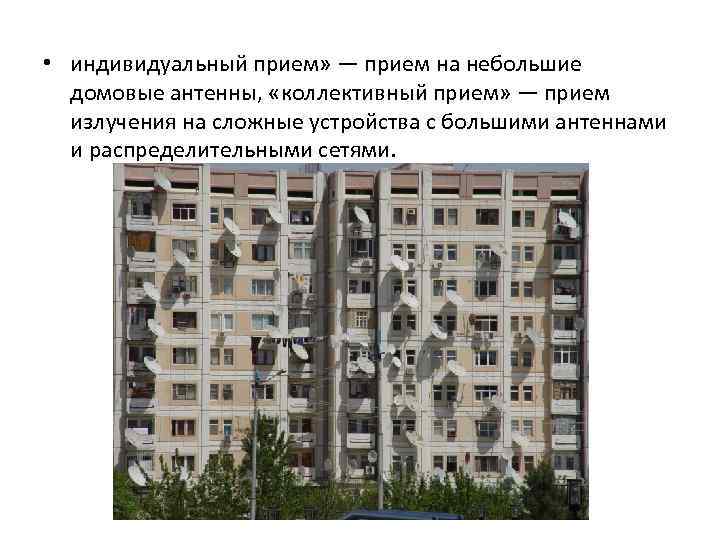

• индивидуальный прием» — прием на небольшие домовые антенны, «коллективный прием» — прием излучения на сложные устройства с большими антеннами и распределительными сетями.

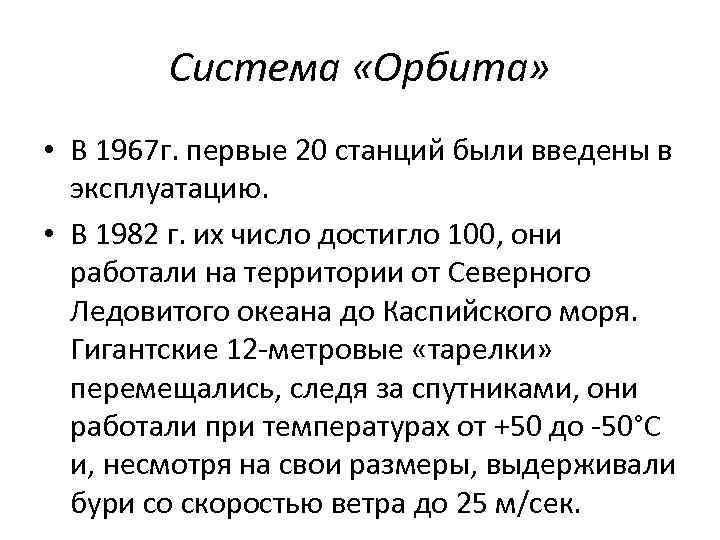

Система «Орбита» • В 1967 г. первые 20 станций были введены в эксплуатацию. • В 1982 г. их число достигло 100, они работали на территории от Северного Ледовитого океана до Каспийского моря. Гигантские 12 метровые «тарелки» перемещались, следя за спутниками, они работали при температурах от +50 до 50°С и, несмотря на свои размеры, выдерживали бури со скоростью ветра до 25 м/сек.

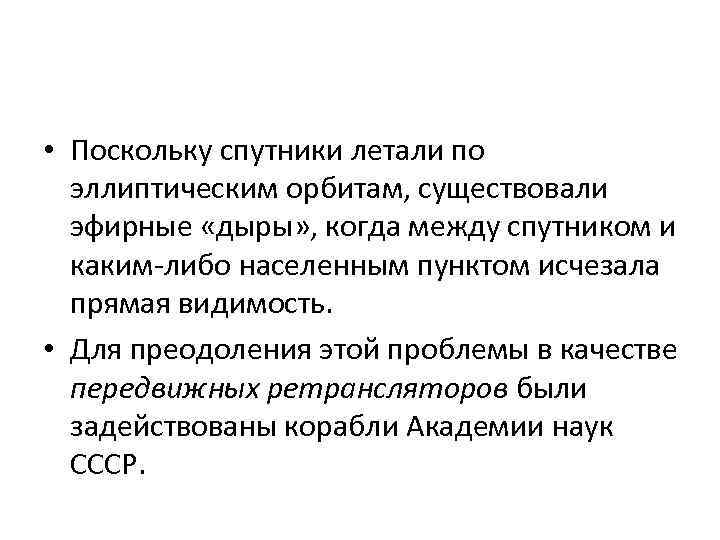

• Поскольку спутники летали по эллиптическим орбитам, существовали эфирные «дыры» , когда между спутником и каким либо населенным пунктом исчезала прямая видимость. • Для преодоления этой проблемы в качестве передвижных ретрансляторов были задействованы корабли Академии наук СССР.

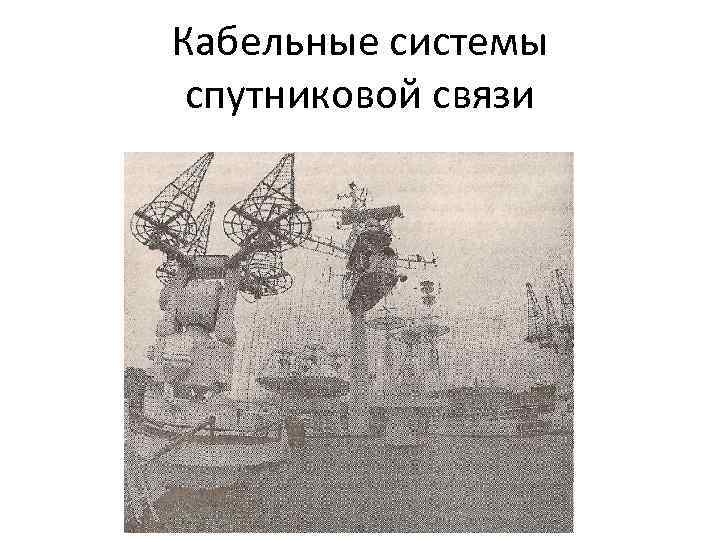

Кабельные системы спутниковой связи

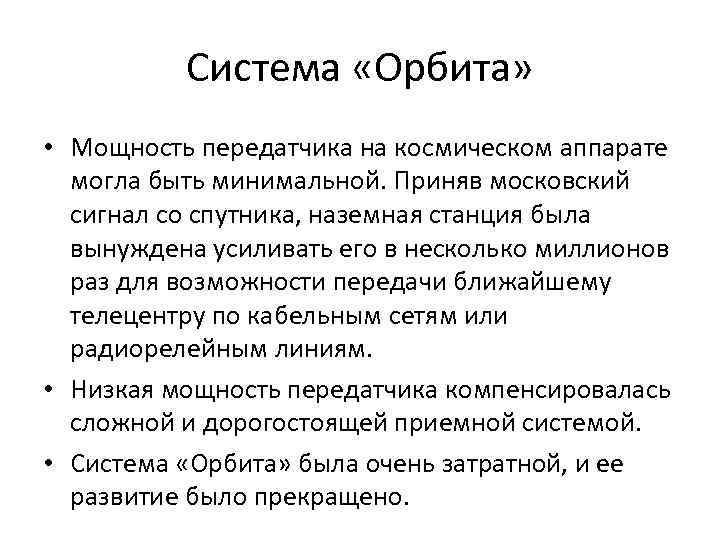

Система «Орбита» • Мощность передатчика на космическом аппарате могла быть минимальной. Приняв московский сигнал со спутника, наземная станция была вынуждена усиливать его в несколько миллионов раз для возможности передачи ближайшему телецентру по кабельным сетям или радиорелейным линиям. • Низкая мощность передатчика компенсировалась сложной и дорогостоящей приемной системой. • Система «Орбита» была очень затратной, и ее развитие было прекращено.

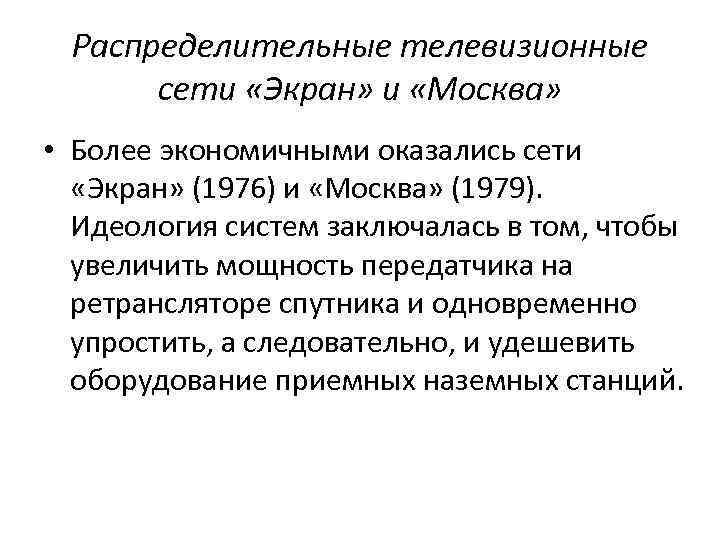

Распределительные телевизионные сети «Экран» и «Москва» • Более экономичными оказались сети «Экран» (1976) и «Москва» (1979). Идеология систем заключалась в том, чтобы увеличить мощность передатчика на ретрансляторе спутника и одновременно упростить, а следовательно, и удешевить оборудование приемных наземных станций.

Распределительные телевизионные сети «Экран» и «Москва» • Достаточно эффективной сетью распределения спутниковых программ для районов Сибири и Крайнего Севера является система «Экран» , покрывающая 40% российской территории. Приемные устройства могут быть двух типов: сложные (1 класс) и упрощенные (2 класс).

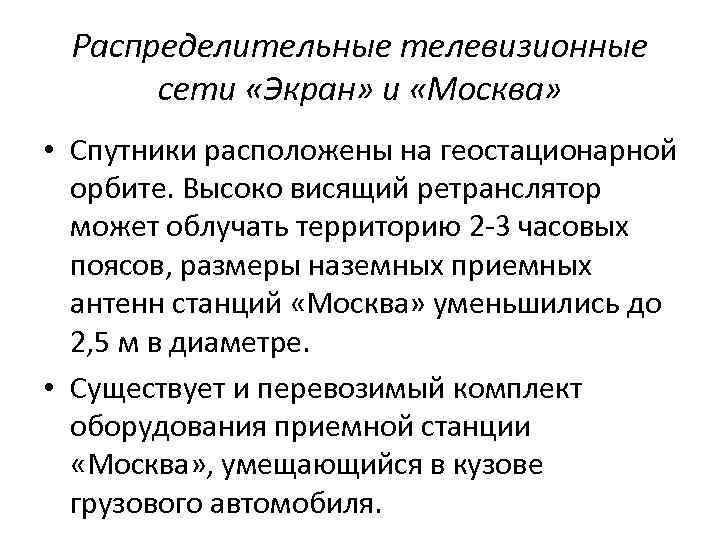

Распределительные телевизионные сети «Экран» и «Москва» • Спутники расположены на геостационарной орбите. Высоко висящий ретранслятор может облучать территорию 2 3 часовых поясов, размеры наземных приемных антенн станций «Москва» уменьшились до 2, 5 м в диаметре. • Существует и перевозимый комплект оборудования приемной станции «Москва» , умещающийся в кузове грузового автомобиля.

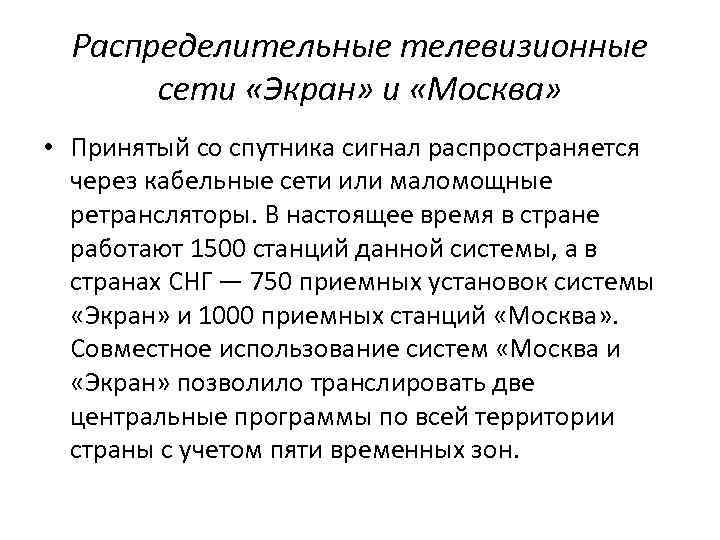

Распределительные телевизионные сети «Экран» и «Москва» • Принятый со спутника сигнал распространяется через кабельные сети или маломощные ретрансляторы. В настоящее время в стране работают 1500 станций данной системы, а в странах СНГ — 750 приемных установок системы «Экран» и 1000 приемных станций «Москва» . Совместное использование систем «Москва и «Экран» позволило транслировать две центральные программы по всей территории страны с учетом пяти временных зон.

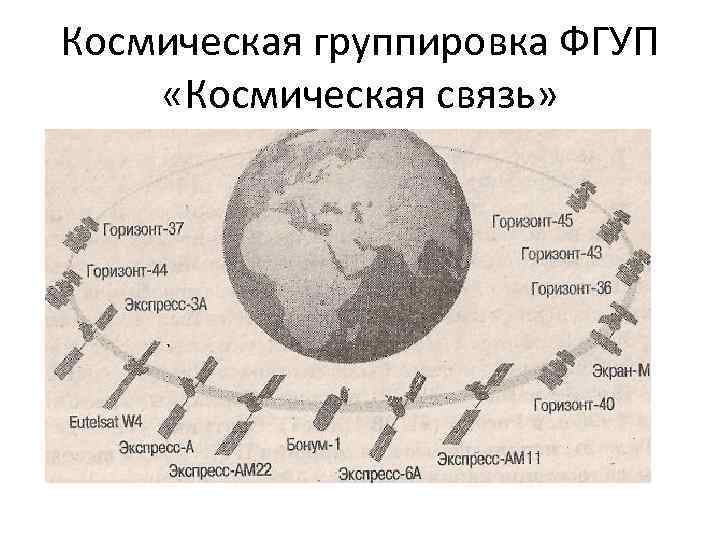

Космическая группировка ФГУП «Космическая связь»

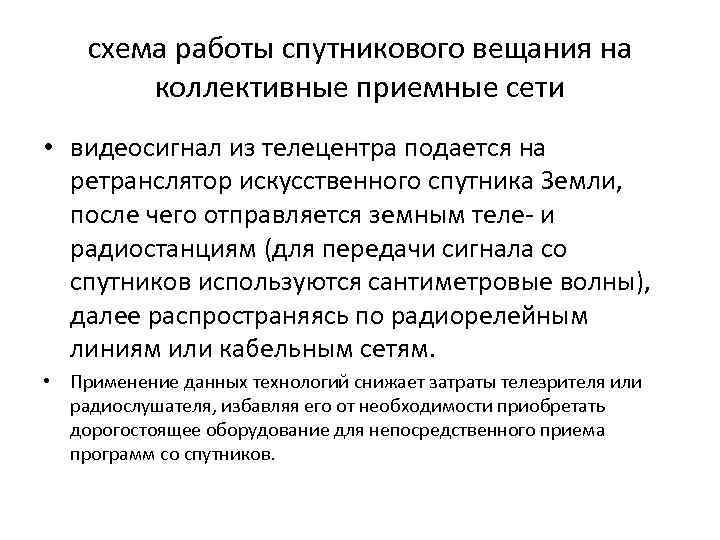

схема работы спутникового вещания на коллективные приемные сети • видеосигнал из телецентра подается на ретранслятор искусственного спутника Земли, после чего отправляется земным теле и радиостанциям (для передачи сигнала со спутников используются сантиметровые волны), далее распространяясь по радиорелейным линиям или кабельным сетям. • Применение данных технологий снижает затраты телезрителя или радиослушателя, избавляя его от необходимости приобретать дорогостоящее оборудование для непосредственного приема программ со спутников.

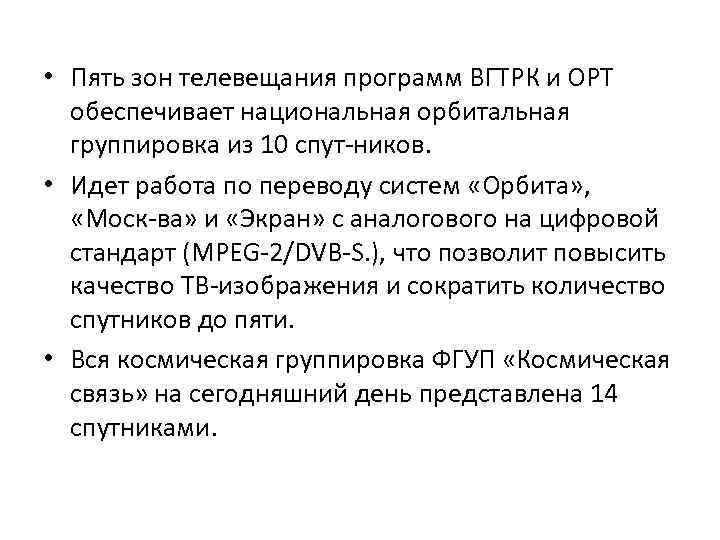

• Пять зон телевещания программ ВГТРК и ОРТ обеспечивает национальная орбитальная группировка из 10 спут ников. • Идет работа по переводу систем «Орбита» , «Моск ва» и «Экран» с аналогового на цифровой стандарт (MPEG 2/DVB S. ), что позволит повысить качество ТВ изображения и сократить количество спутников до пяти. • Вся космическая группировка ФГУП «Космическая связь» на сегодняшний день представлена 14 спутниками.

• По радиорелейным линиям сигналы со спутников транслируются 80% населения России, по кабельным сетям — 19% индивидуальные «тарелки» имеют только 1% жителей России.

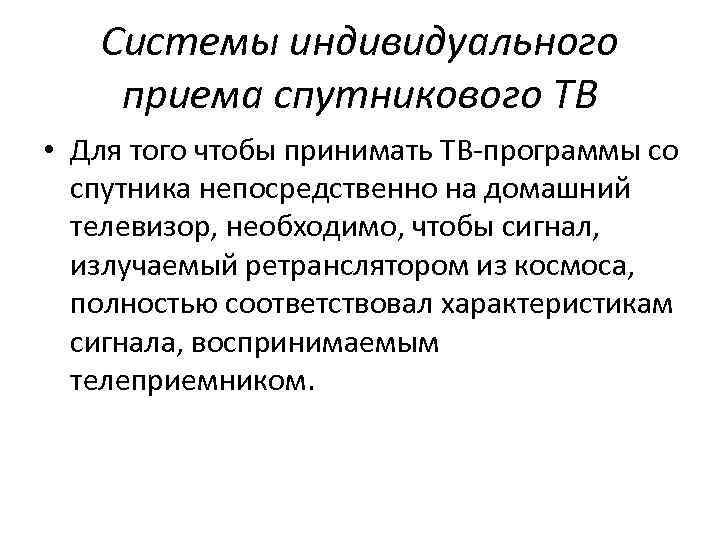

Системы индивидуального приема спутникового ТВ • Для того чтобы принимать ТВ программы со спутника непосредственно на домашний телевизор, необходимо, чтобы сигнал, излучаемый ретранслятором из космоса, полностью соответствовал характеристикам сигнала, воспринимаемым телеприемником.

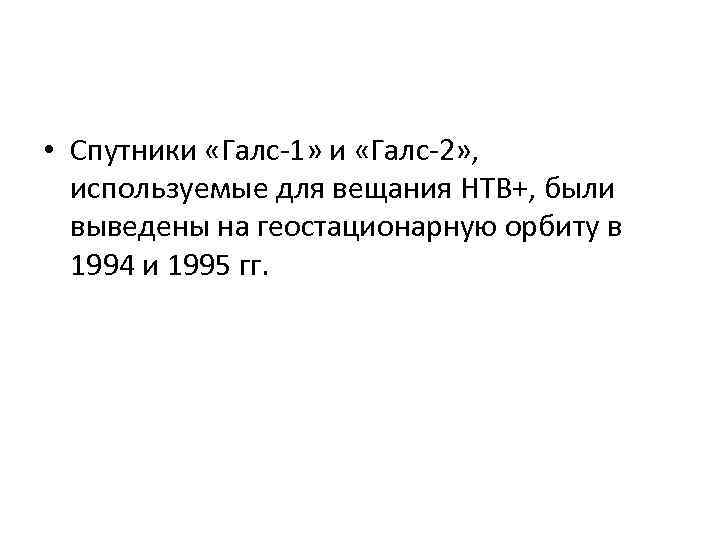

• Спутники «Галс 1» и «Галс 2» , используемые для вещания НТВ+, были выведены на геостационарную орбиту в 1994 и 1995 гг.

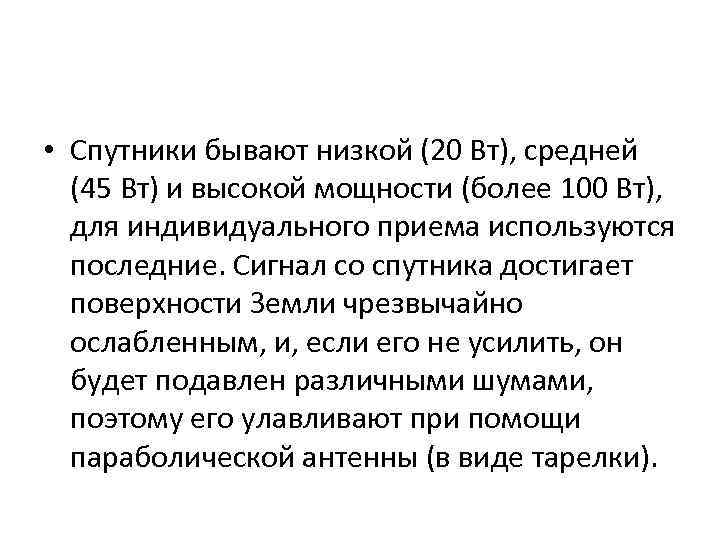

• Спутники бывают низкой (20 Вт), средней (45 Вт) и высокой мощности (более 100 Вт), для индивидуального приема используются последние. Сигнал со спутника достигает поверхности Земли чрезвычайно ослабленным, и, если его не усилить, он будет подавлен различными шумами, поэтому его улавливают при помощи параболической антенны (в виде тарелки).

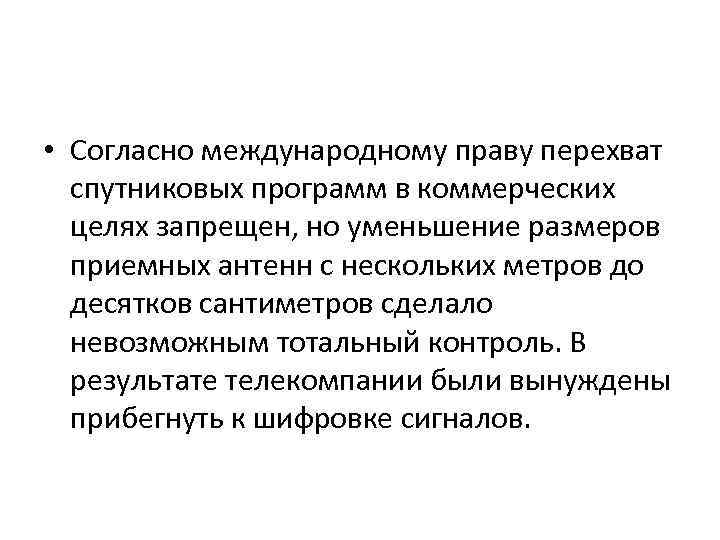

• Согласно международному праву перехват спутниковых программ в коммерческих целях запрещен, но уменьшение размеров приемных антенн с нескольких метров до десятков сантиметров сделало невозможным тотальный контроль. В результате телекомпании были вынуждены прибегнуть к шифровке сигналов.

• С конца 1996 г. начала вещание российская компания «НТВ Плюс» , учрежденная финансовой группой «Мост» . К концу года количество абонентов составляло только 17 тыс. человек, а транслировалось всего четыре канала. С 1997 г. передачи стали кодироваться. Цель создания российских спутниковых каналов была оправданна, и к концу 2003 г. компания имела 260 тыс. абонентов и предлагала 40 цифровых каналов. • Размеры приемной антенны небольшие — 60 90 см в диаметре.

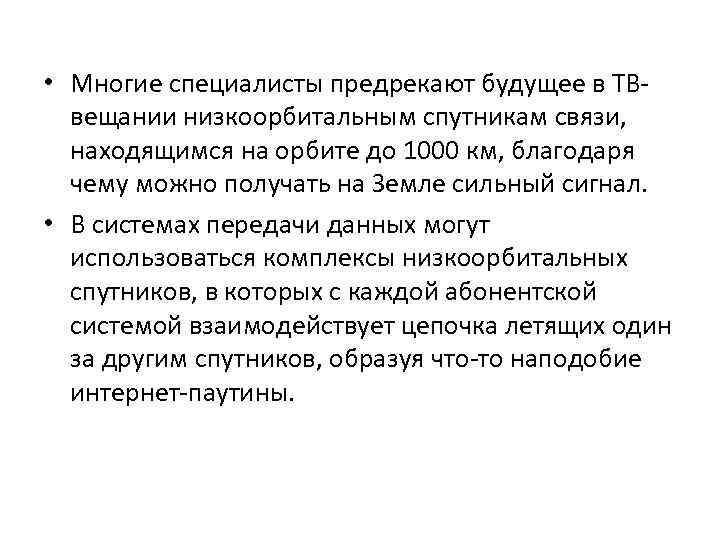

• Многие специалисты предрекают будущее в ТВ вещании низкоорбитальным спутникам связи, находящимся на орбите до 1000 км, благодаря чему можно получать на Земле сильный сигнал. • В системах передачи данных могут использоваться комплексы низкоорбитальных спутников, в которых с каждой абонентской системой взаимодействует цепочка летящих один за другим спутников, образуя что то наподобие интернет паутины.

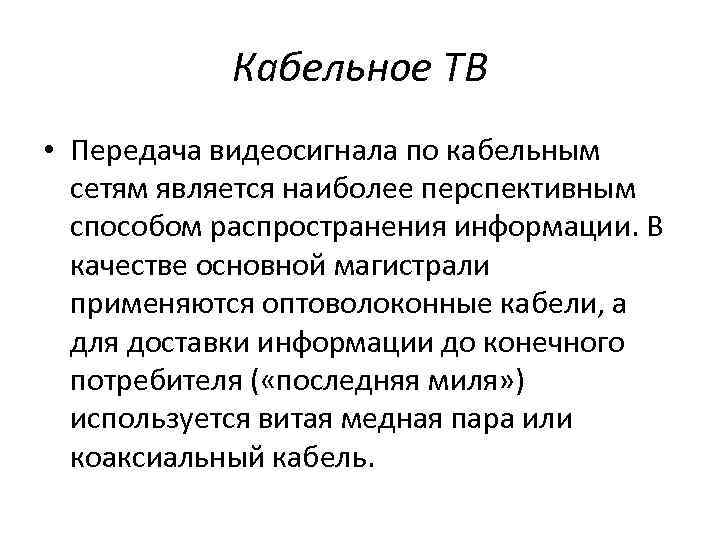

Кабельное ТВ • Передача видеосигнала по кабельным сетям является наиболее перспективным способом распространения информации. В качестве основной магистрали применяются оптоволоконные кабели, а для доставки информации до конечного потребителя ( «последняя миля» ) используется витая медная пара или коаксиальный кабель.

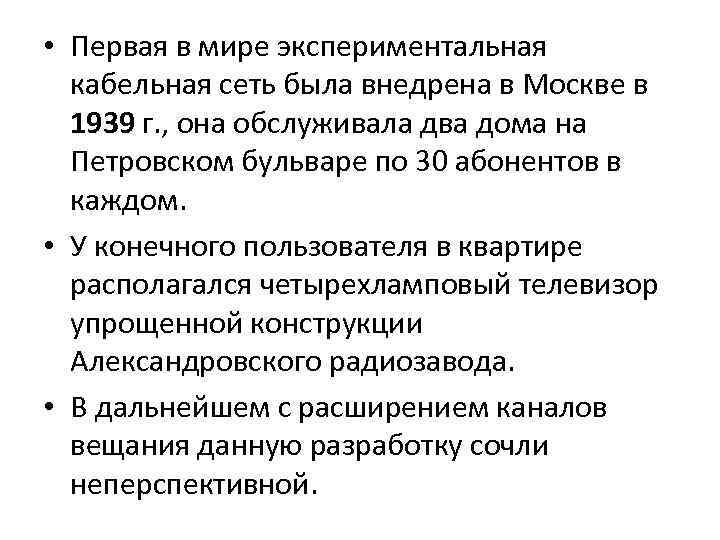

• Первая в мире экспериментальная кабельная сеть была внедрена в Москве в 1939 г. , она обслуживала два дома на Петровском бульваре по 30 абонентов в каждом. • У конечного пользователя в квартире располагался четырехламповый телевизор упрощенной конструкции Александровского радиозавода. • В дальнейшем с расширением каналов вещания данную разработку сочли неперспективной.

CNN • 1 июня 1980 г. начала вещание глобальная кабельная сеть CNN, основанная американским бизнесменом Робертом Эдвардом Тернером (род в 1938 г. ), с высококачественными программами собственного производства. В течение пяти лет канал стал настолько популярным, что стал транслироваться через спутники по всему миру.

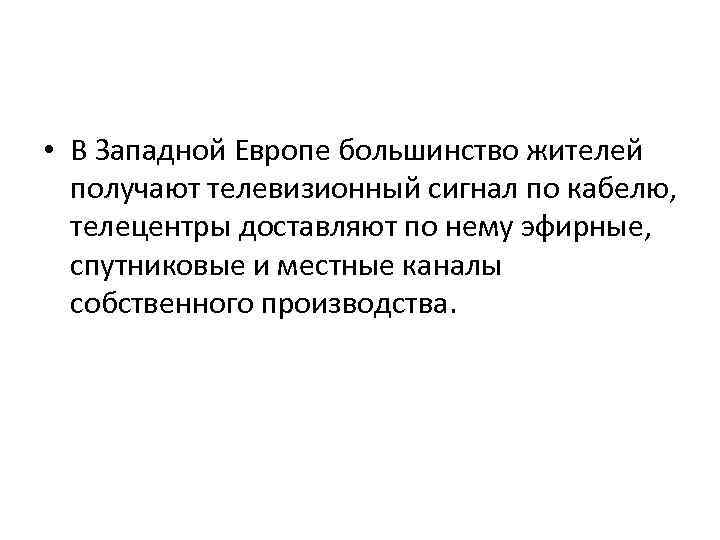

• В Западной Европе большинство жителей получают телевизионный сигнал по кабелю, телецентры доставляют по нему эфирные, спутниковые и местные каналы собственного производства.

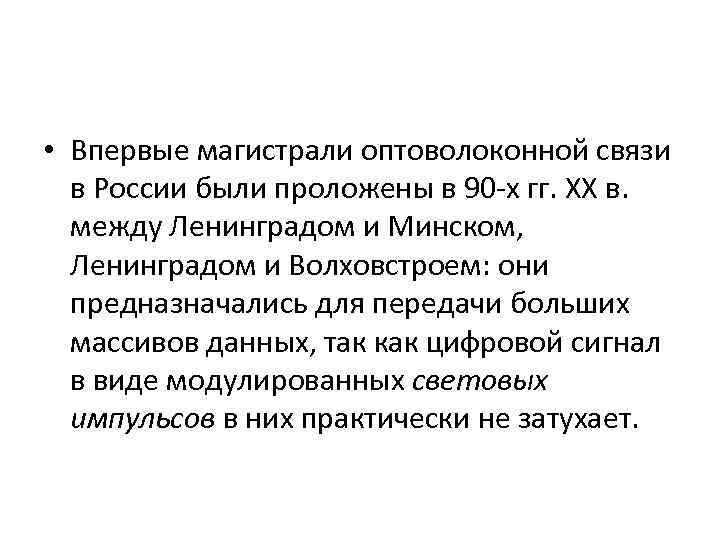

• Впервые магистрали оптоволоконной связи в России были проложены в 90 х гг. XX в. между Ленинградом и Минском, Ленинградом и Волховстроем: они предназначались для передачи больших массивов данных, так как цифровой сигнал в виде модулированных световых импульсов в них практически не затухает.

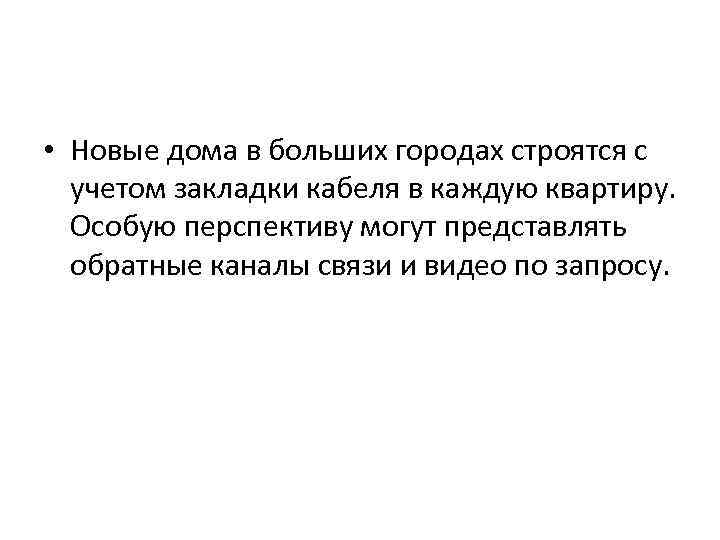

• Новые дома в больших городах строятся с учетом закладки кабеля в каждую квартиру. Особую перспективу могут представлять обратные каналы связи и видео по запросу.

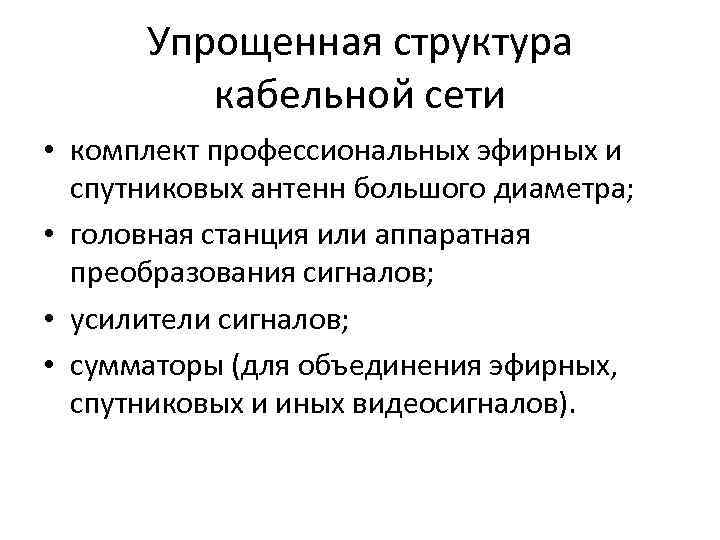

Упрощенная структура кабельной сети • комплект профессиональных эфирных и спутниковых антенн большого диаметра; • головная станция или аппаратная преобразования сигналов; • усилители сигналов; • сумматоры (для объединения эфирных, спутниковых и иных видеосигналов).

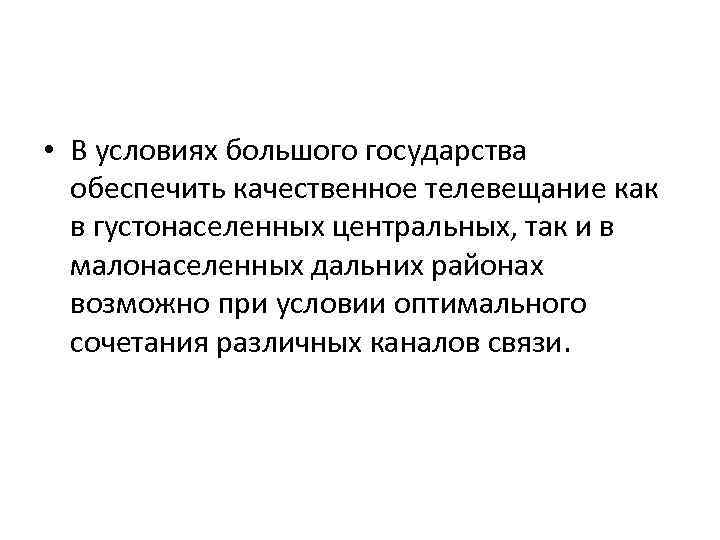

• В условиях большого государства обеспечить качественное телевещание как в густонаселенных центральных, так и в малонаселенных дальних районах возможно при условии оптимального сочетания различных каналов связи.
