Телемеханические устройства управления. Телеизмерения в системах телемеханики.
Классификация телемеханических систем
Территориальное расположение объектов управления: а – сосредоточенное; б - рассредоточенное
Структурные схемы и конфигурации линий связи телемеханических систем: а – радиальная; б – цепочечная (лучевая); в – древовидная одноствольная; г – древовидная многоствольная
Структурная схема телемеханической системы

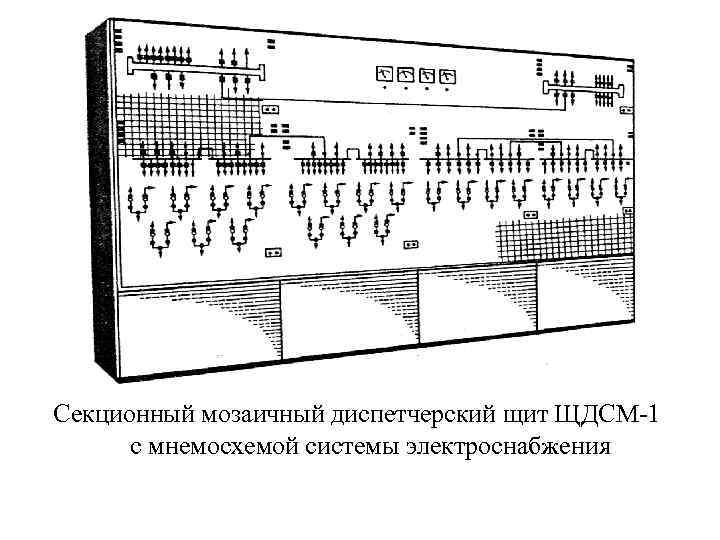

Секционный мозаичный диспетчерский щит ЩДСМ-1 с мнемосхемой системы электроснабжения
Мнемоническая схема подстанции на щите типа ЩДСМ-1
Электрическое разделение элементов сигнала Подраздел 2. 10 Слайд № 7
Частотное разделение элементов сигнала Подраздел 2. 10 Слайд № 8
Временное разделение элементов сигнала: а – схема системы телемеханики; б – диаграмма передачи сигналов Подраздел 2. 10 Слайд № 9
Структурная схема частотной системы ТУ с прямым избиранием
Временная система ТУ с прямым избиранием: а – структурная схема системы; б – структура сигналов в линии связи

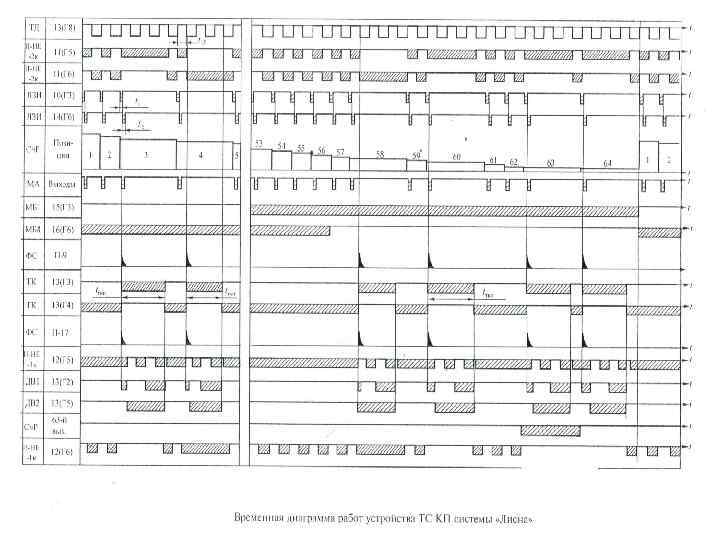

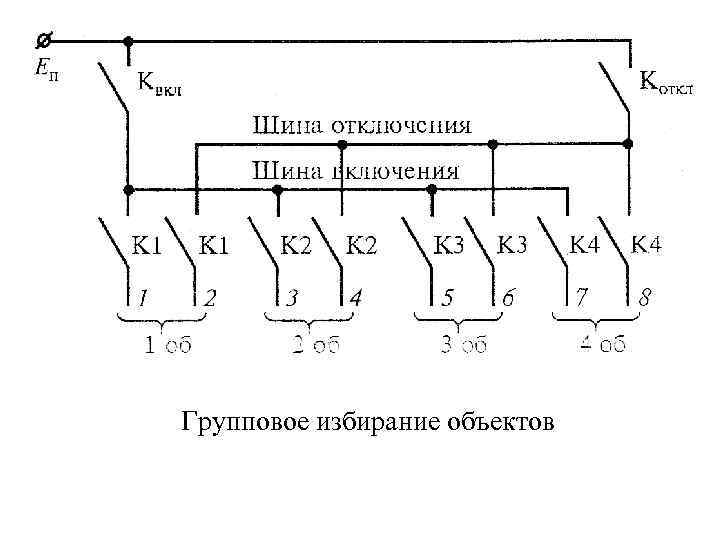

Групповое избирание объектов

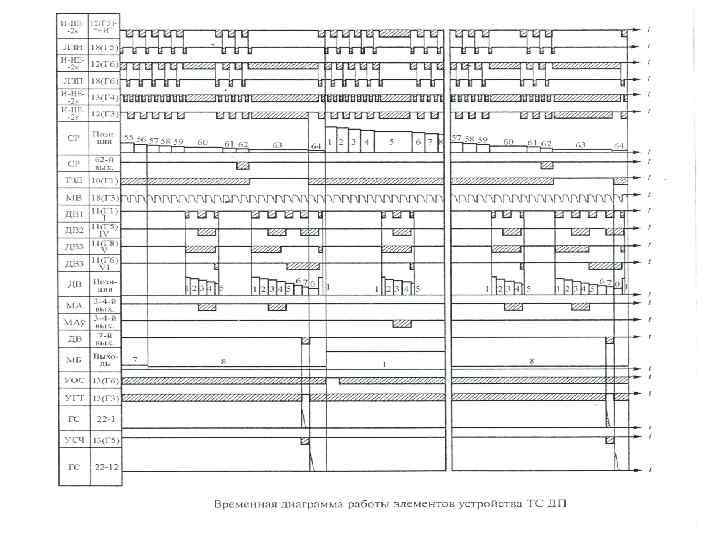

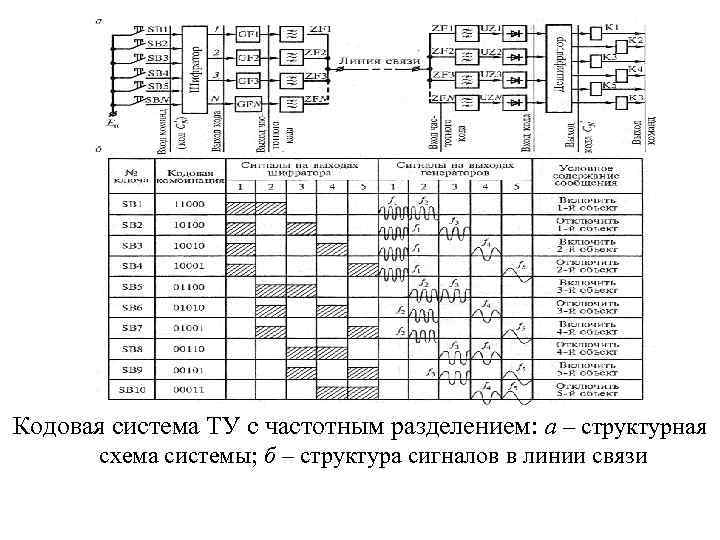

Кодовая система ТУ с частотным разделением: а – структурная схема системы; б – структура сигналов в линии связи
Структурная схема кодовой системы ТУ с временным разделением
Структурная схема синхронизации распределителей с общей сетью Подраздел 2. 10 Слайд № 15
Структурная схема системы с циклической синхронизацией Подраздел 2. 10 Слайд № 16
Тактовая синхронизация распределителей: а – структурная схема системы; б – временная диаграмма работы

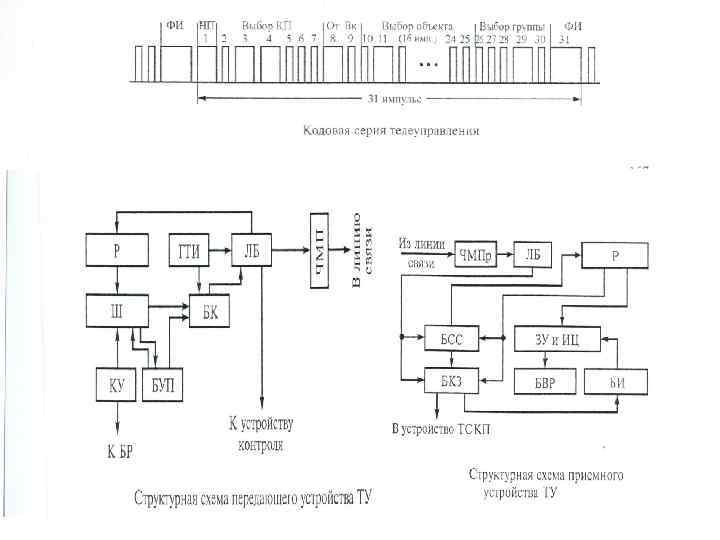

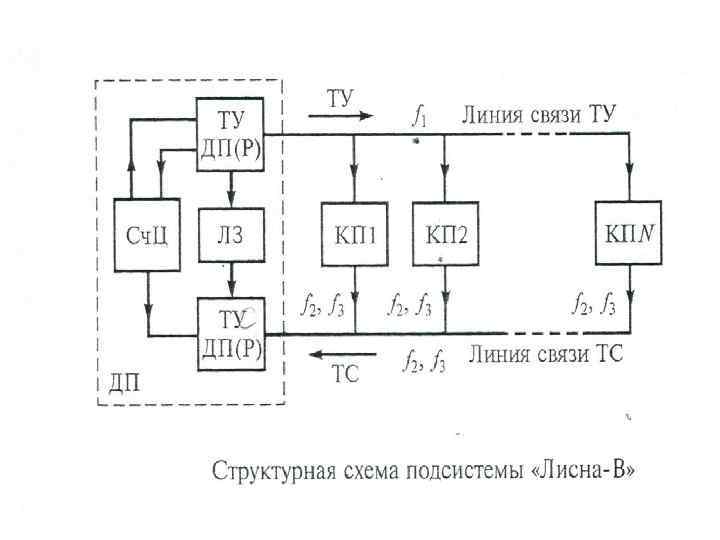

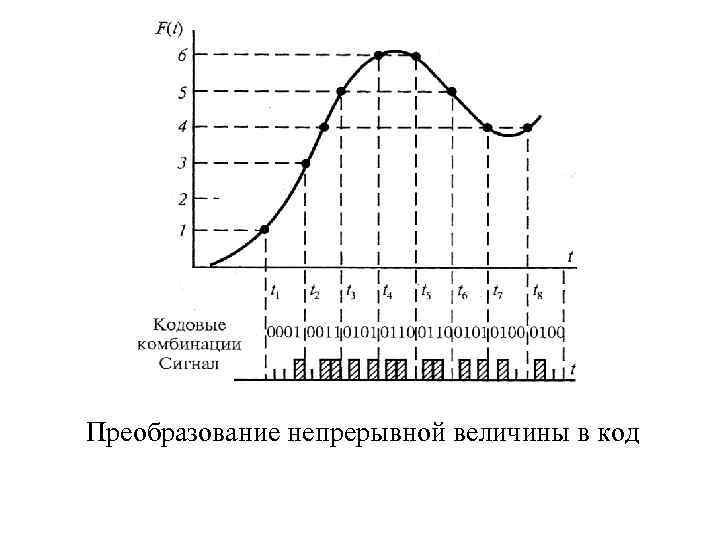

Преобразование непрерывной величины в код

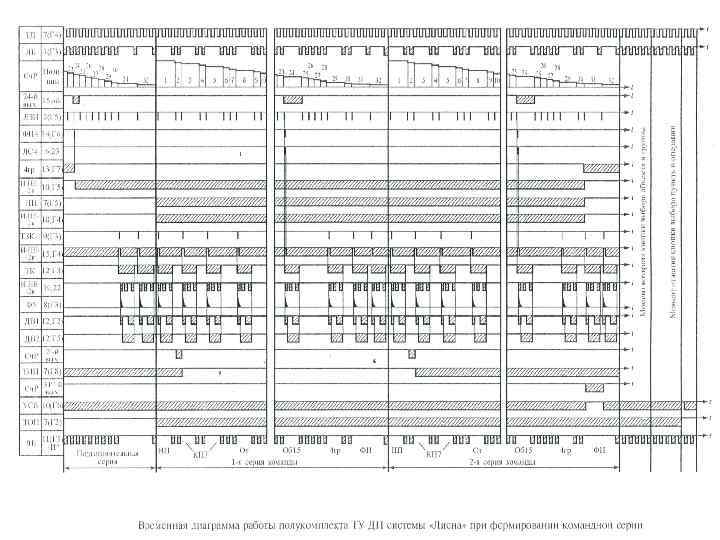

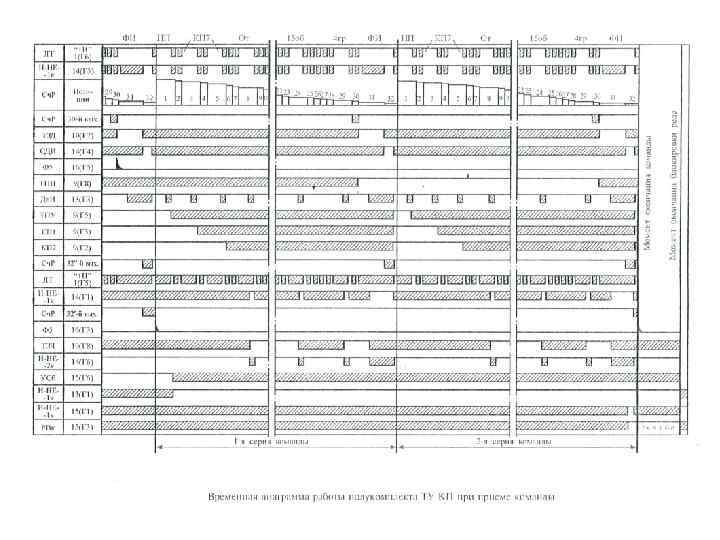

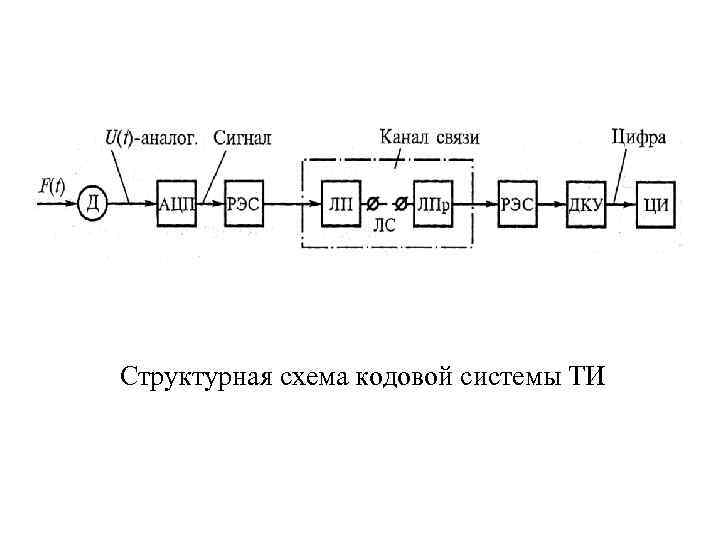

Структурная схема кодовой системы ТИ

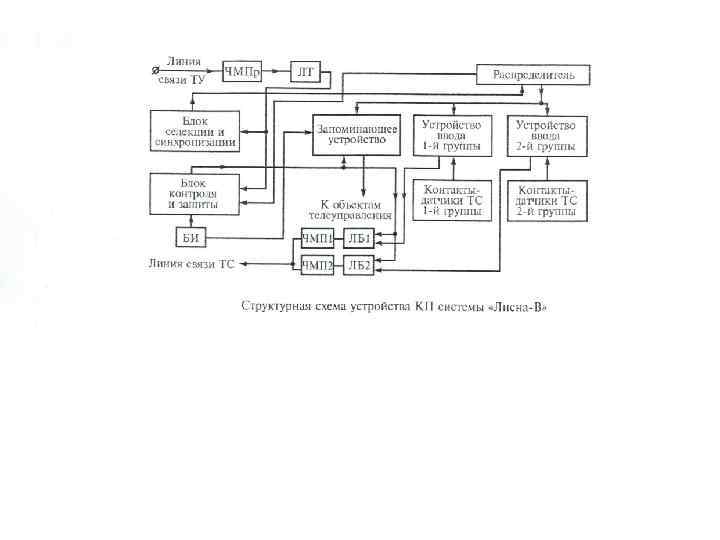

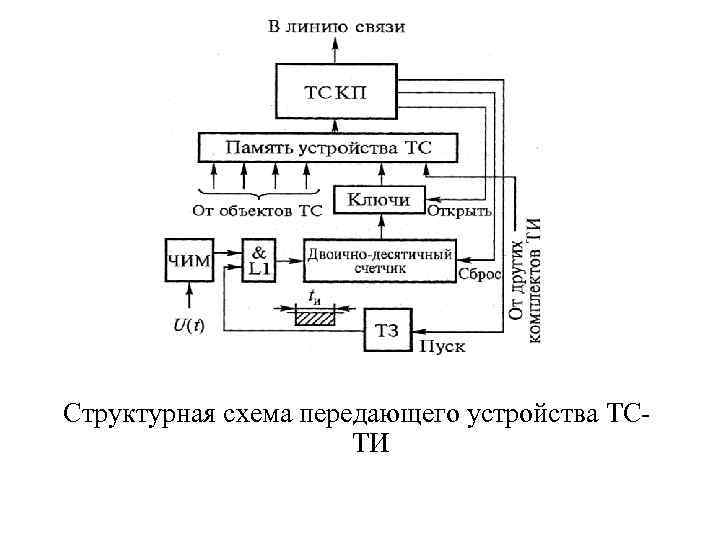

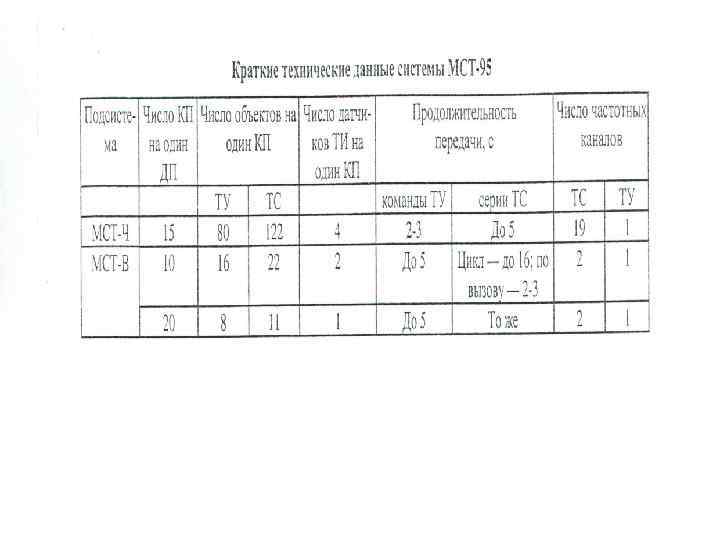

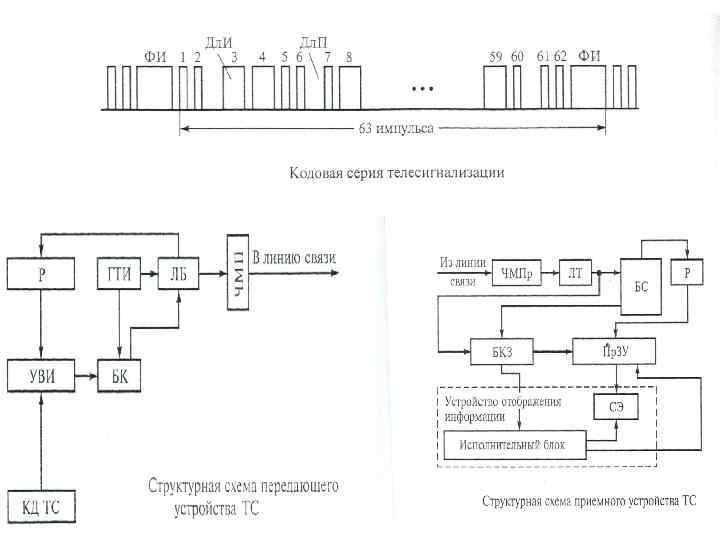

Структурная схема передающего устройства ТСТИ
Структурная схема приемного устройства ТС-ТИ
Структурная схема модуля телеизмерения в системе телемеханики МРК-85
Автоматизация устройств электроснабжения железных дорог
Релейная схема фиксации команд управления
Схема АПВ фидера потребителей 6 и 10 к. В: а – схема питающей линии; б – схема вторичной коммутации линии
Схема АПВ линии с двухсторонним питанием: а – схема контроля встречного напряжения и синхронизма; б – схема вторичной коммутации линии; в – векторная диаграмма напряжений

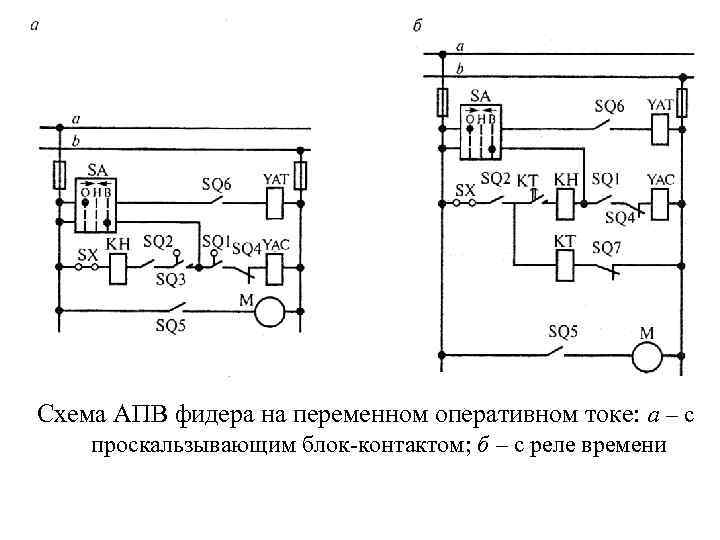

Схема АПВ фидера на переменном оперативном токе: а – с проскальзывающим блок-контактом; б – с реле времени
Схема АВР питающей линии на постоянном оперативном токе
Схема переключения питания устройств СЦБ: а – схема питания устройств СЦБ; б – схема вторичной коммутации питающей линии; в – схема питания линии СЦБ от шин СН
Схема электронного устройства АПВ фидера СЦБ
Схема АВР секционного выключателя на переменном оперативном токе: а – схема питания подстанции и контроля напряжения на вводах и секция шин; б – цепи управления и АВР выключателя ввода; в – цепи управления и АВР секционного выключателя
Каналы и линии связи
Несимметричная искусственная цепь
Симметричная искусственная цепь
Структурная схема частотного разделения каналов сообщений

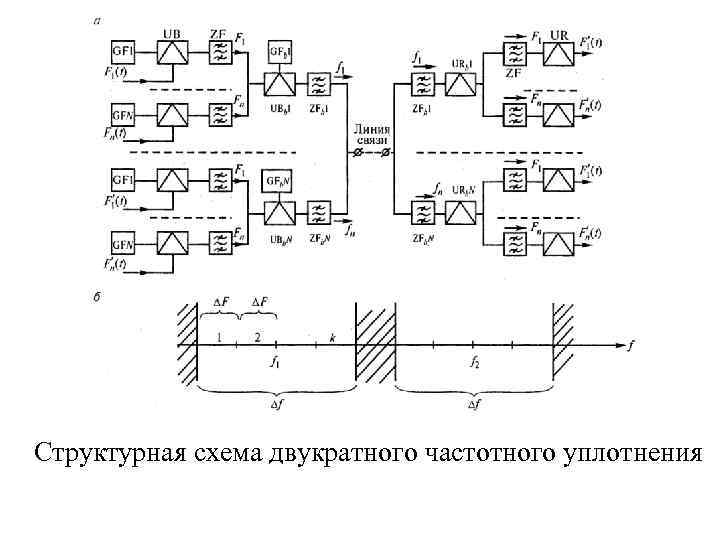

Структурная схема двукратного частотного уплотнения
Временное разделение каналов сообщений: а – структурная схема; б – временная диаграмма передачи сообщений за один цикл; в – временная диаграмма передачи сообщений за несколько циклов
Структурная схема временного разделения каналов сообщений при территориально рассредоточенных источниках информации
Схема образования канала связи и телемеханики по ЛЭП
Структурная схема симплексной телемеханической связи
Структурная схема дуплексной телемеханической связи
Схема подключения передатчиков и приемников ЧМ-сигналов к линии связи
