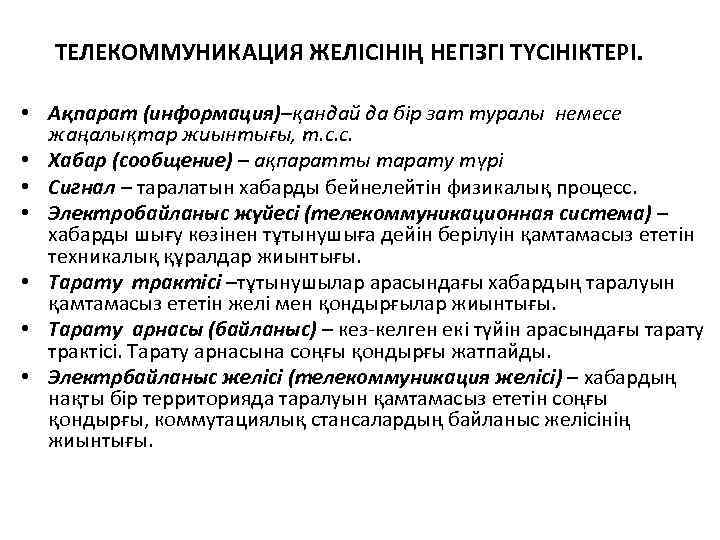

ТЕЛЕКОММУНИКАЦИЯ ЖЕЛІСІНІҢ НЕГІЗГІ ТҮСІНІКТЕРІ. • Ақпарат (информация)–қандай да бір зат туралы немесе жаңалықтар жиынтығы, т. с. с. • Хабар (сообщение) – ақпаратты тарату түрі • Сигнал – таралатын хабарды бейнелейтін физикалық процесс. • Электробайланыс жүйесі (телекоммуникационная система) – хабарды шығу көзінен тұтынушыға дейін берілуін қамтамасыз ететін техникалық құралдар жиынтығы. • Тарату трактісі –тұтынушылар арасындағы хабардың таралуын қамтамасыз ететін желі мен қондырғылар жиынтығы. • Тарату арнасы (байланыс) – кез-келген екі түйін арасындағы тарату трактісі. Тарату арнасына соңғы қондырғы жатпайды. • Электрбайланыс желісі (телекоммуникация желісі) – хабардың нақты бір территорияда таралуын қамтамасыз ететін соңғы қондырғы, коммутациялық стансалардың байланыс желісінің жиынтығы.

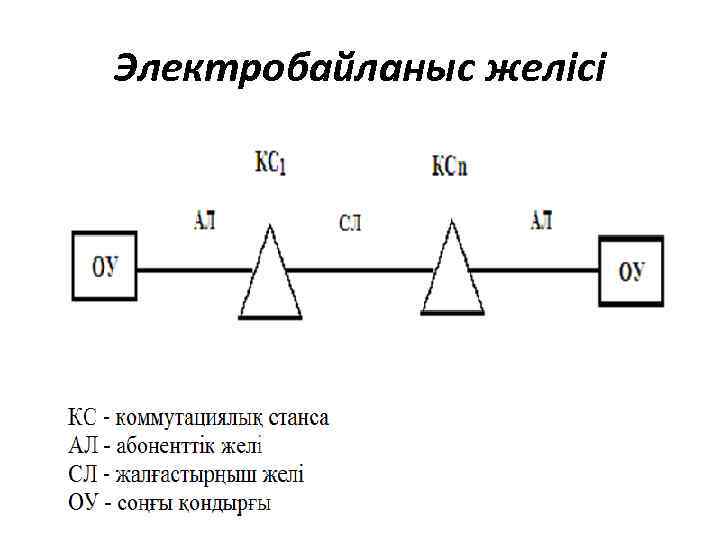

Электробайланыс желісі

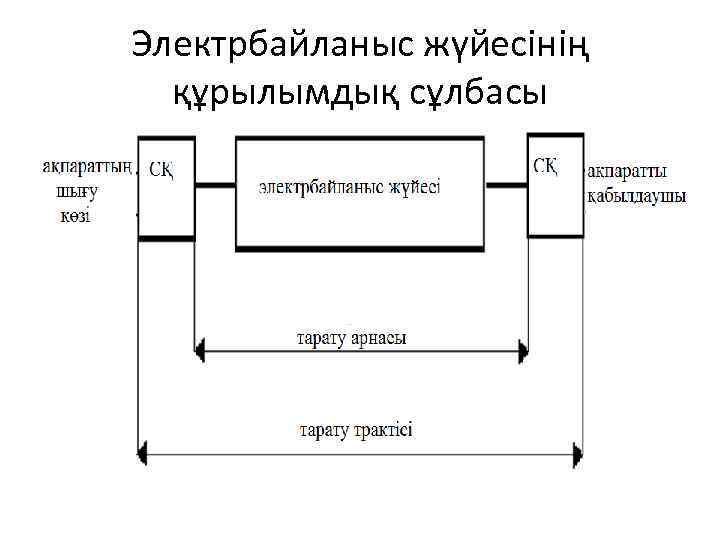

Электрбайланыс жүйесінің құрылымдық сұлбасы

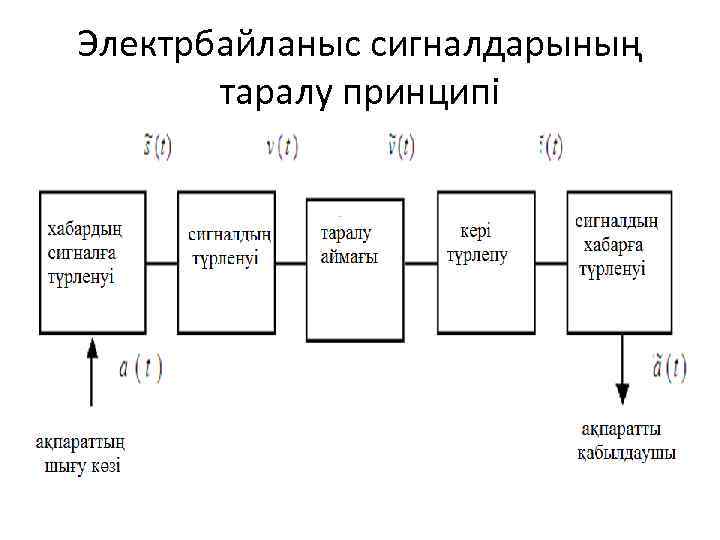

Электрбайланыс сигналдарының таралу принципі

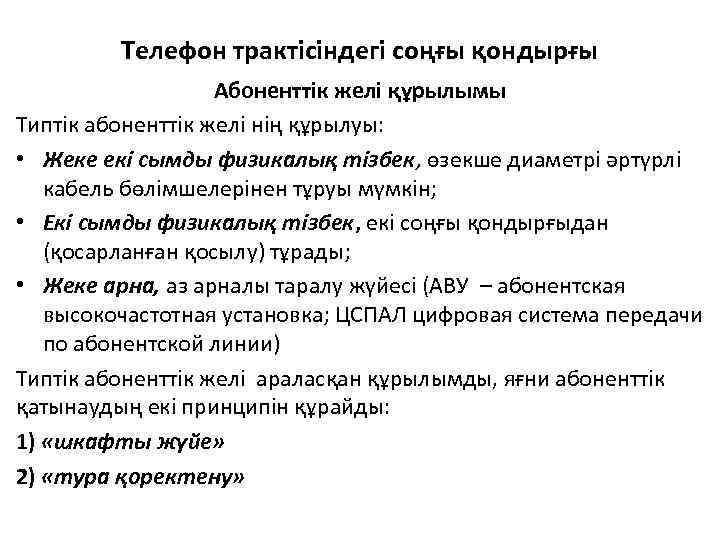

Телефон трактісіндегі соңғы қондырғы Абоненттік желі құрылымы Типтік абоненттік желі нің құрылуы: • Жеке екі сымды физикалық тізбек, өзекше диаметрі әртүрлі кабель бөлімшелерінен тұруы мүмкін; • Екі сымды физикалық тізбек, екі соңғы қондырғыдан (қосарланған қосылу) тұрады; • Жеке арна, аз арналы таралу жүйесі (АВУ – абонентская высокочастотная установка; ЦСПАЛ цифровая система передачи по абонентской линии) Типтік абоненттік желі араласқан құрылымды, яғни абоненттік қатынаудың екі принципін құрайды: 1) «шкафты жүйе» 2) «тура қоректену»

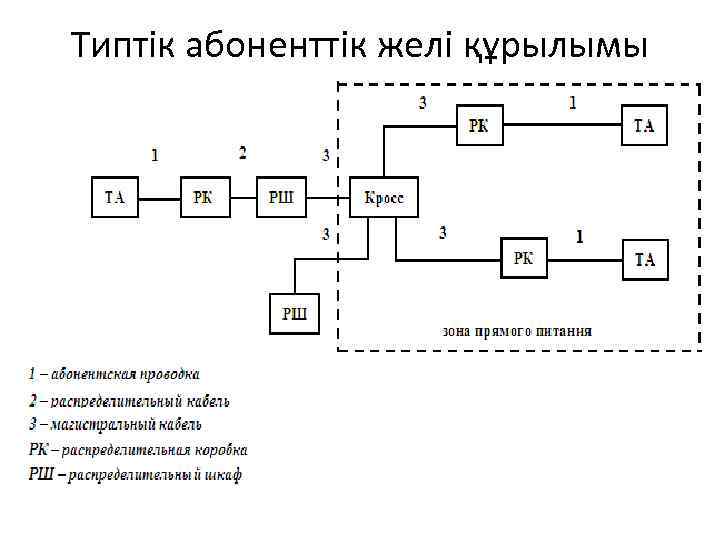

Типтік абоненттік желі құрылымы

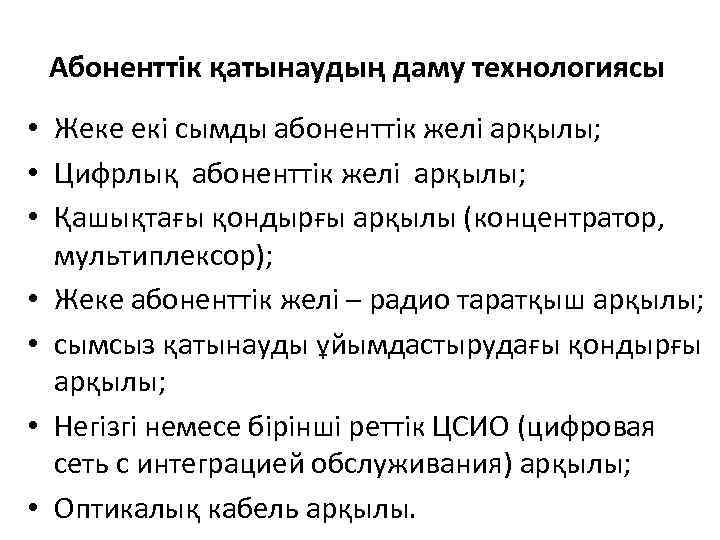

Абоненттік қатынаудың даму технологиясы • Жеке екі сымды абоненттік желі арқылы; • Цифрлық абоненттік желі арқылы; • Қашықтағы қондырғы арқылы (концентратор, мультиплексор); • Жеке абоненттік желі – радио таратқыш арқылы; • сымсыз қатынауды ұйымдастырудағы қондырғы арқылы; • Негізгі немесе бірінші реттік ЦСИО (цифровая сеть с интеграцией обслуживания) арқылы; • Оптикалық кабель арқылы.

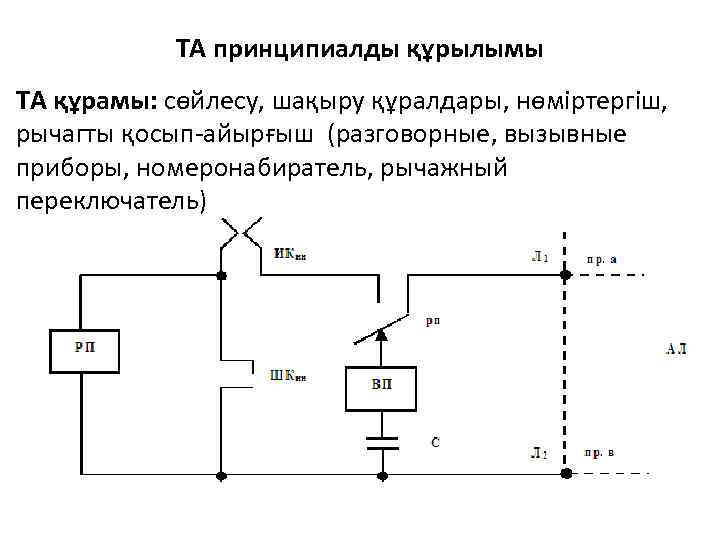

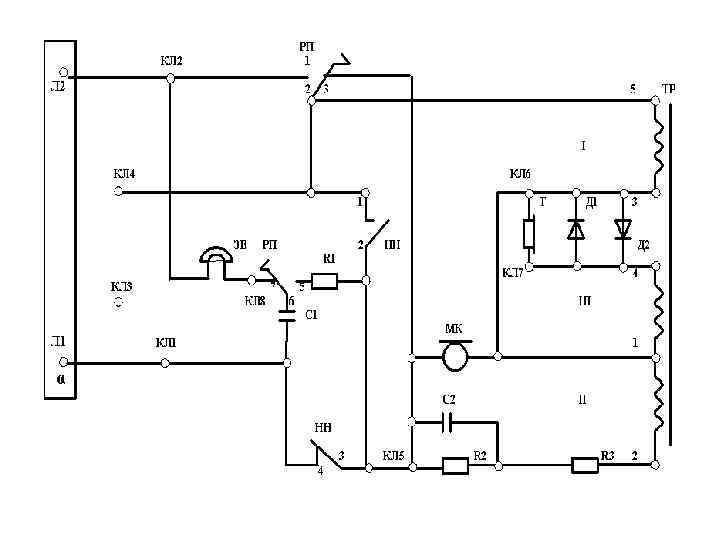

ТА принципиалды құрылымы ТА құрамы: сөйлесу, шақыру құралдары, нөміртергіш, рычагты қосып-айырғыш (разговорные, вызывные приборы, номеронабиратель, рычажный переключатель)
Структурная схема кнопочного телефонного аппарата

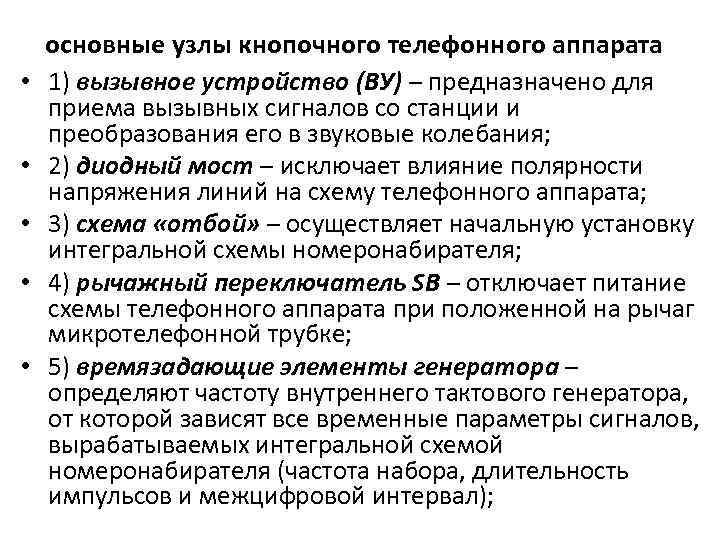

• • • основные узлы кнопочного телефонного аппарата 1) вызывное устройство (ВУ) – предназначено для приема вызывных сигналов со станции и преобразования его в звуковые колебания; 2) диодный мост – исключает влияние полярности напряжения линий на схему телефонного аппарата; 3) схема «отбой» – осуществляет начальную установку интегральной схемы номеронабирателя; 4) рычажный переключатель SB – отключает питание схемы телефонного аппарата при положенной на рычаг микротелефонной трубке; 5) времязадающие элементы генератора – определяют частоту внутреннего тактового генератора, от которой зависят все временные параметры сигналов, вырабатываемых интегральной схемой номеронабирателя (частота набора, длительность импульсов и межцифровой интервал);

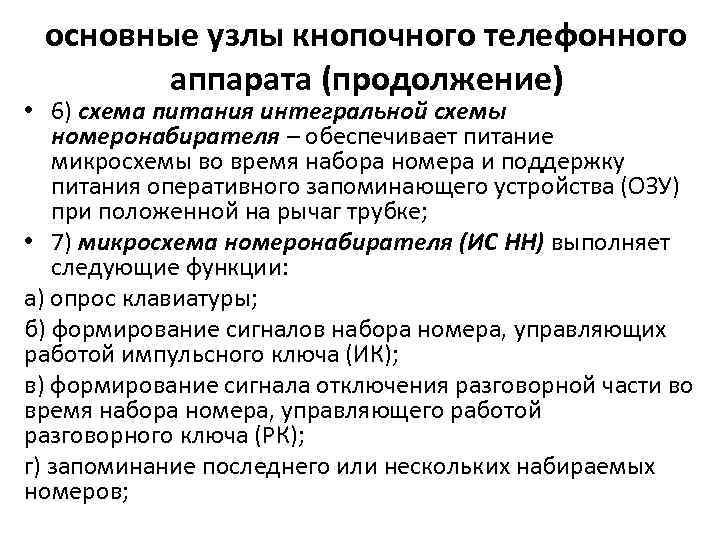

основные узлы кнопочного телефонного аппарата (продолжение) • 6) схема питания интегральной схемы номеронабирателя – обеспечивает питание микросхемы во время набора номера и поддержку питания оперативного запоминающего устройства (ОЗУ) при положенной на рычаг трубке; • 7) микросхема номеронабирателя (ИС НН) выполняет следующие функции: а) опрос клавиатуры; б) формирование сигналов набора номера, управляющих работой импульсного ключа (ИК); в) формирование сигнала отключения разговорной части во время набора номера, управляющего работой разговорного ключа (РК); г) запоминание последнего или нескольких набираемых номеров;

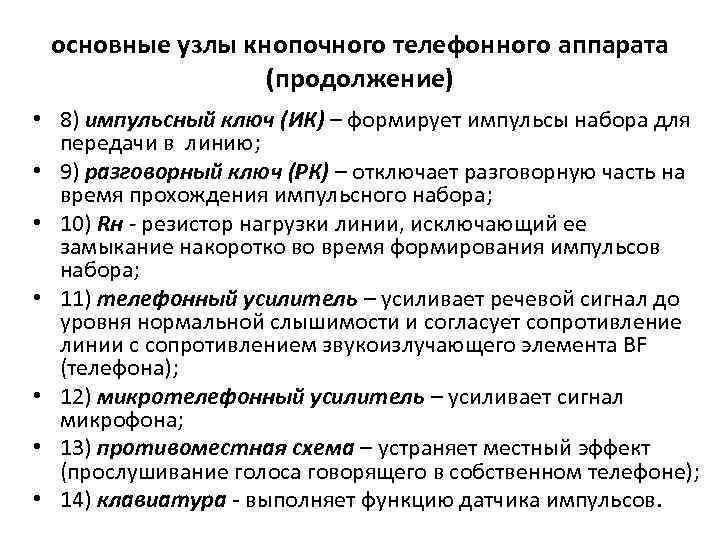

основные узлы кнопочного телефонного аппарата (продолжение) • 8) импульсный ключ (ИК) – формирует импульсы набора для передачи в линию; • 9) разговорный ключ (РК) – отключает разговорную часть на время прохождения импульсного набора; • 10) Rн - резистор нагрузки линии, исключающий ее замыкание накоротко во время формирования импульсов набора; • 11) телефонный усилитель – усиливает речевой сигнал до уровня нормальной слышимости и согласует сопротивление линии с сопротивлением звукоизлучающего элемента BF (телефона); • 12) микротелефонный усилитель – усиливает сигнал микрофона; • 13) противоместная схема – устраняет местный эффект (прослушивание голоса говорящего в собственном телефоне); • 14) клавиатура - выполняет функцию датчика импульсов.

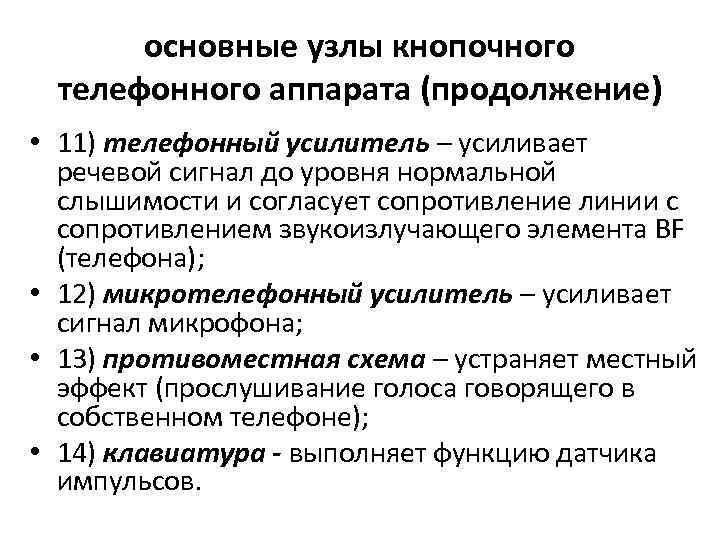

основные узлы кнопочного телефонного аппарата (продолжение) • 11) телефонный усилитель – усиливает речевой сигнал до уровня нормальной слышимости и согласует сопротивление линии с сопротивлением звукоизлучающего элемента BF (телефона); • 12) микротелефонный усилитель – усиливает сигнал микрофона; • 13) противоместная схема – устраняет местный эффект (прослушивание голоса говорящего в собственном телефоне); • 14) клавиатура - выполняет функцию датчика импульсов.
