ТЕЛЕДИДАРДЫҢ ФИЗИКАЛЫҚ НЕГІЗДЕРІ

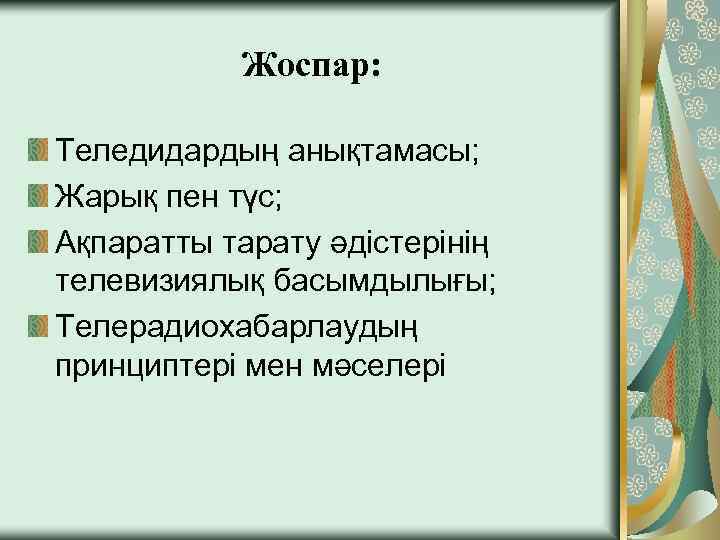

Жоспар: Теледидардың анықтамасы; Жарық пен түс; Ақпаратты тарату әдістерінің телевизиялық басымдылығы; Телерадиохабарлаудың принциптері мен мәселері

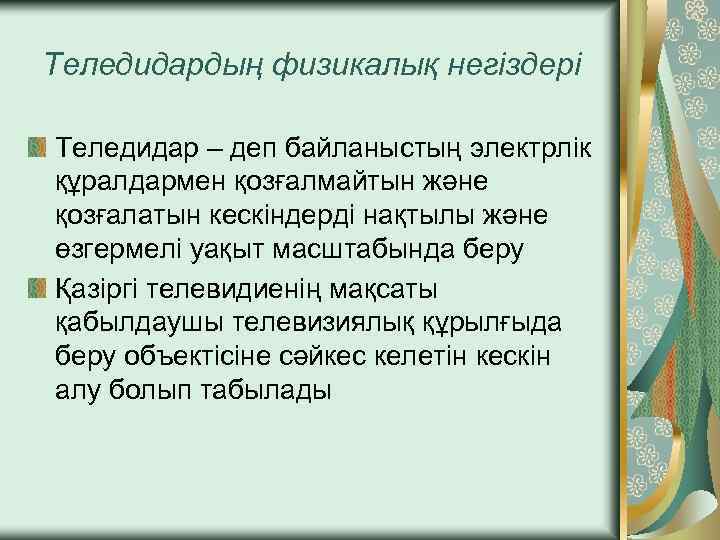

Теледидардың физикалық негіздері Теледидар – деп байланыстың электрлік құралдармен қозғалмайтын және қозғалатын кескіндерді нақтылы және өзгермелі уақыт масштабында беру Қазіргі телевидиенің мақсаты қабылдаушы телевизиялық құрылғыда беру объектісіне сәйкес келетін кескін алу болып табылады

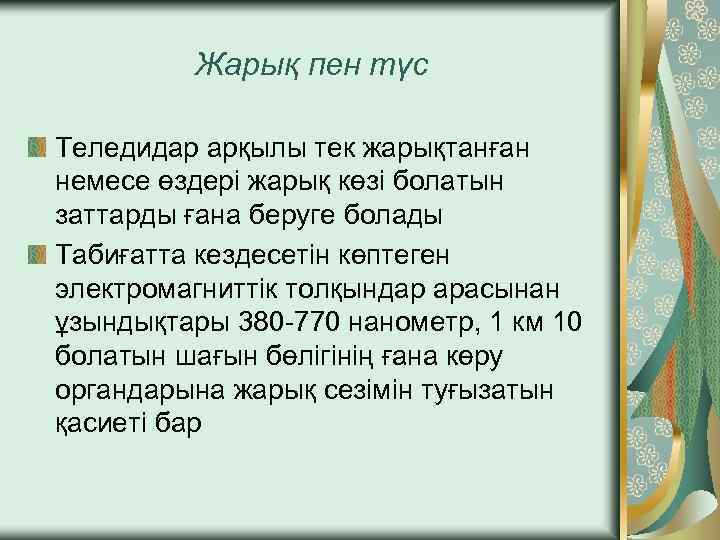

Жарық пен түс Теледидар арқылы тек жарықтанған немесе өздері жарық көзі болатын заттарды ғана беруге болады Табиғатта кездесетін көптеген электромагниттік толқындар арасынан ұзындықтары 380 -770 нанометр, 1 км 10 болатын шағын бөлігінің ғана көру органдарына жарық сезімін туғызатын қасиеті бар

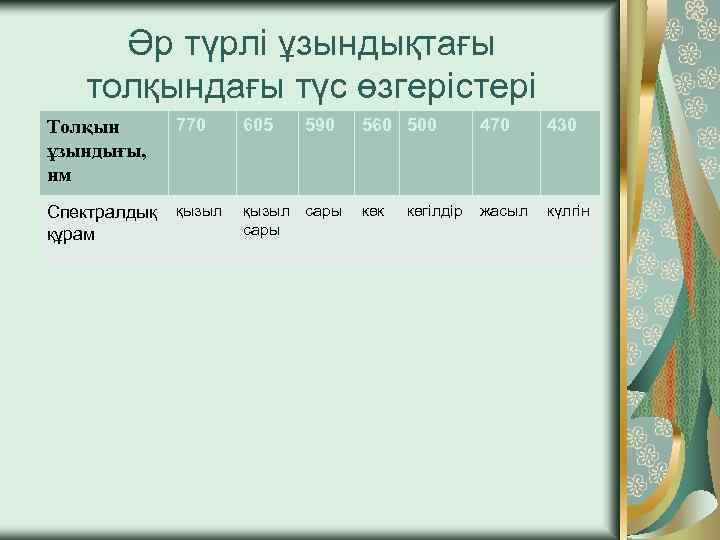

Әр түрлі ұзындықтағы толқындағы түс өзгерістері Толқын ұзындығы, нм 770 605 590 Спектралдық құрам қызыл сары 560 500 470 430 көк жасыл күлгін көгілдір

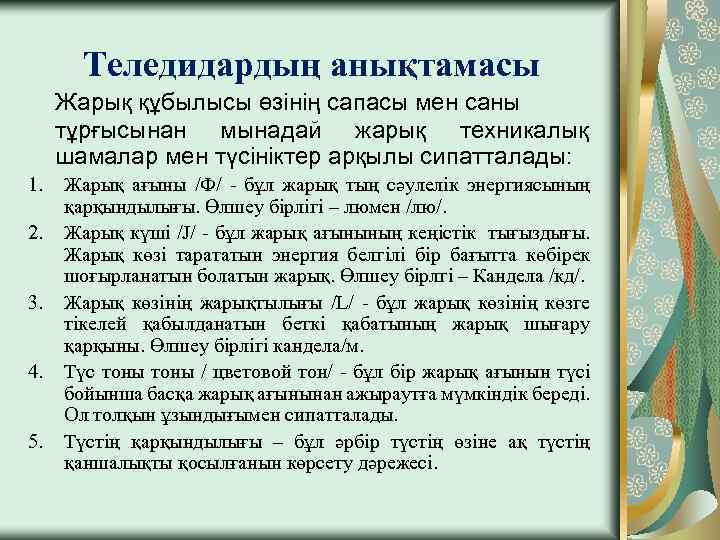

Теледидардың анықтамасы Жарық құбылысы өзінің сапасы мен саны тұрғысынан мынадай жарық техникалық шамалар мен түсініктер арқылы сипатталады: 1. 2. 3. 4. 5. Жарық ағыны /Ф/ - бұл жарық тың сәулелік энергиясының қарқындылығы. Өлшеу бірлігі – люмен /лю/. Жарық күші /J/ - бұл жарық ағынының кеңістік тығыздығы. Жарық көзі тарататын энергия белгілі бір бағытта көбірек шоғырланатын болатын жарық. Өлшеу бірлгі – Кандела /кд/. Жарық көзінің жарықтылығы /L/ - бұл жарық көзінің көзге тікелей қабылданатын беткі қабатының жарық шығару қарқыны. Өлшеу бірлігі кандела/м. Түс тоны / цветовой тон/ - бұл бір жарық ағынын түсі бойынша басқа жарық ағынынан ажыраутға мүмкіндік береді. Ол толқын ұзындығымен сипатталады. Түстің қарқындылығы – бұл әрбір түстің өзіне ақ түстің қаншалықты қосылғанын көрсету дәрежесі.
Сан жағынан қаныққандық түстің тазалығымен /Р/ бағаланады. Ол өз кезегінде берілген түс өңінің Фо жарық ағынында таза түс жарық ағынның салыстрмалы құрамымен анықталады. Р= Фд/Фд + Ф Мұндағы, Ф – ақ жарықтың ағыны. Жарықтану /Е/ дегеніміз жырықтанатын беттің S алаңы бойынша таратылатын жарық ағынының тығыздығы: Е = Фпад/S , люкс (лк). Түсуші / падающий/ жарық ағыны жарықтанатын беттен шағылысып қана коймай, жартылай немесе толығымен жұтылуы мүмкін. Беттің шағылысу қасиеті шашыраған шағылысу коэффицентімен сиппаталады: Y = Фотр / Фпад Мұндағы, Фотр – шашырап шағылысқан жарық ағыны.

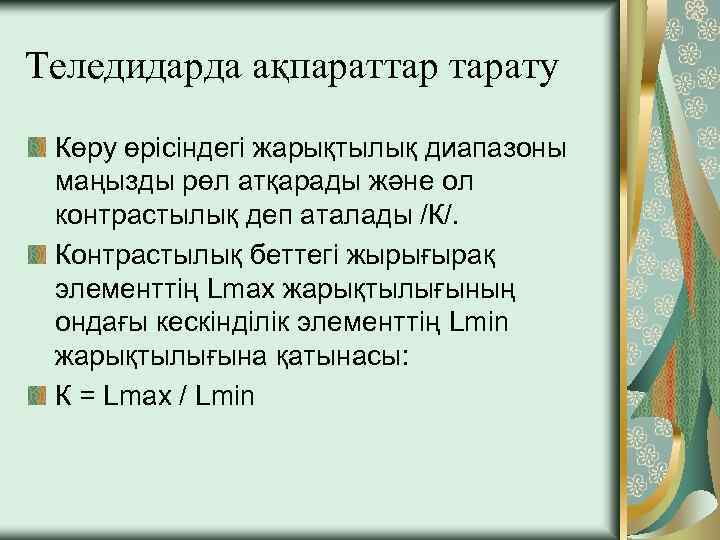

Теледидарда ақпараттар тарату Көру өрісіндегі жарықтылық диапазоны маңызды рөл атқарады және ол контрастылық деп аталады /К/. Контрастылық беттегі жырығырақ элементтің Lmax жарықтылығының ондағы кескінділік элементтің Lmin жарықтылығына қатынасы: К = Lmax / Lmin
Әдебиеттер: Негізгі 1. Телевидение / Под ред. В. Е. Джакония – М. : Радио и связь, 2004. 2. Основы цифрового телевидения: А. В. Смирнов – М. : «Горячая линия –Телеком» , 2001. - 224 с: ил. 3. Современные телекоммуникации. / Под общей редакцией С. А. Довгого – М. : Эко- Трендз, 2003 4. Айтмагамбетов А. З. , Сабдыкеева Г. Г. Цифровое телерадиовещание: Учебное пособие. - АИЭи. С 2003. 5. Системы цифрового телевидения: Мамаев Н. С– М. : «Горячая линия – Телеком» , 2007. 6. Основы радиосвязи и телевидения Мамчев Г. В. – М. : «Горячая линия – Телеком» , 2007 7. Телерадиовещание. В. В. Артюхин. - Алматы, Каз. АТК, 2014.
