Тектонические дизьюнктивные нарушения Разновидности нарушений n n

Тектонические дизьюнктивные нарушения

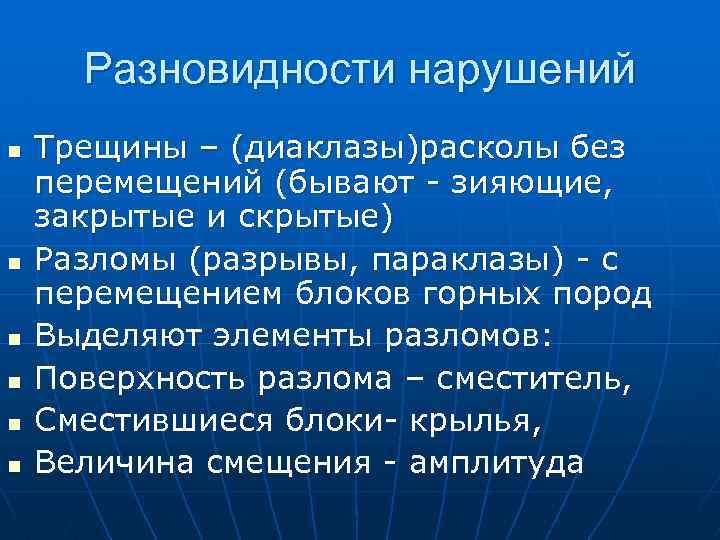

Разновидности нарушений n n n Трещины – (диаклазы)расколы без перемещений (бывают - зияющие, закрытые и скрытые) Разломы (разрывы, параклазы) - с перемещением блоков горных пород Выделяют элементы разломов: Поверхность разлома – сместитель, Сместившиеся блоки- крылья, Величина смещения - амплитуда

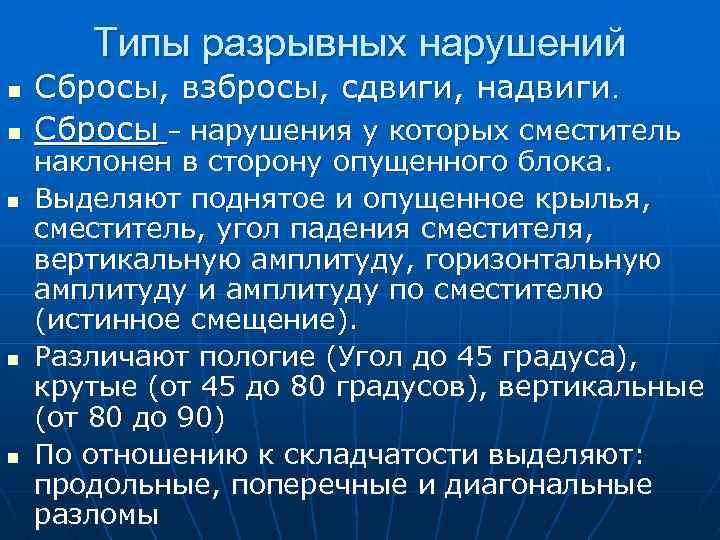

Типы разрывных нарушений n n n Сбросы, взбросы, сдвиги, надвиги. Сбросы – нарушения у которых сместитель наклонен в сторону опущенного блока. Выделяют поднятое и опущенное крылья, сместитель, угол падения сместителя, вертикальную амплитуду, горизонтальную амплитуду и амплитуду по сместителю (истинное смещение). Различают пологие (Угол до 45 градуса), крутые (от 45 до 80 градусов), вертикальные (от 80 до 90) По отношению к складчатости выделяют: продольные, поперечные и диагональные разломы

Сброс 1 - план, 2 – разрез, справа – элементы сброса А- приподнятый (лежачий) блок, Б-опущенный (висячий), ГГ сместитель, а – угол падения, а-б истинное смещение а-в - горизонтальная амплитуда б-в - вертикальная амплитуда

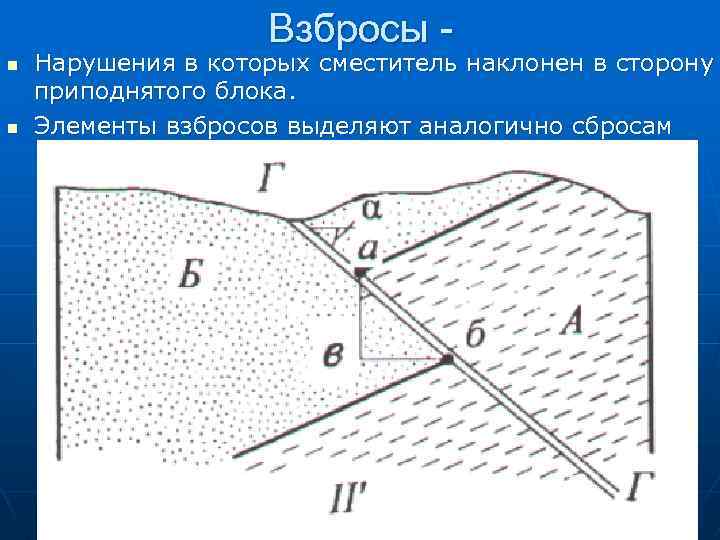

Взбросы - n n Нарушения в которых сместитель наклонен в сторону приподнятого блока. Элементы взбросов выделяют аналогично сбросам

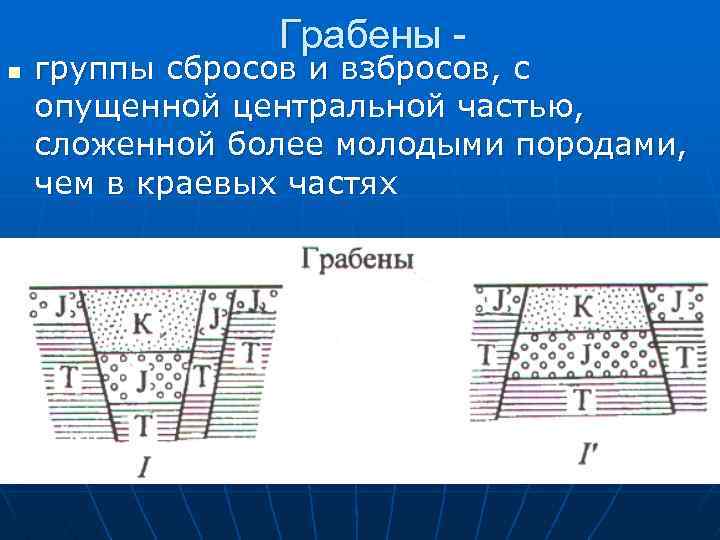

Грабены - n группы сбросов и взбросов, с опущенной центральной частью, сложенной более молодыми породами, чем в краевых частях

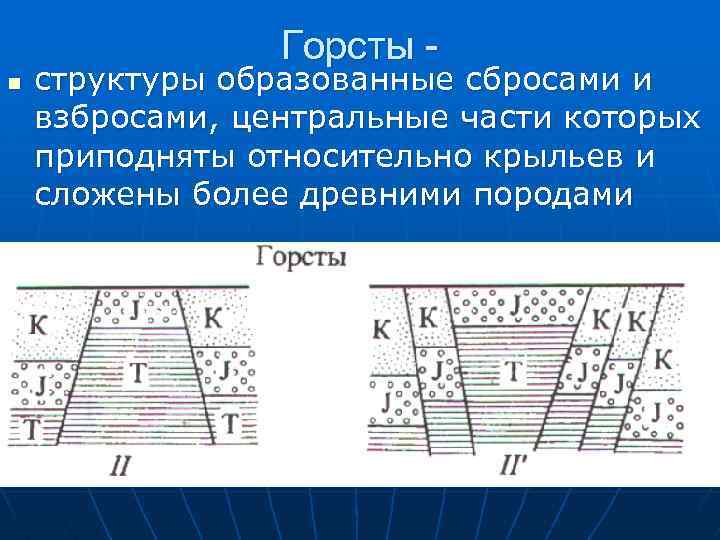

Горсты - n структуры образованные сбросами и взбросами, центральные части которых приподняты относительно крыльев и сложены более древними породами

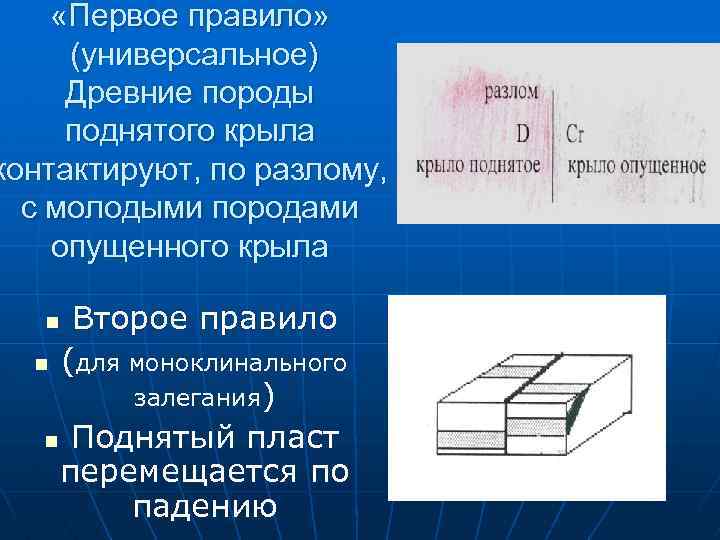

«Первое правило» (универсальное) Древние породы поднятого крыла контактируют, по разлому, с молодыми породами опущенного крыла Второе правило n (для моноклинального залегания) n Поднятый пласт перемещается по падению n

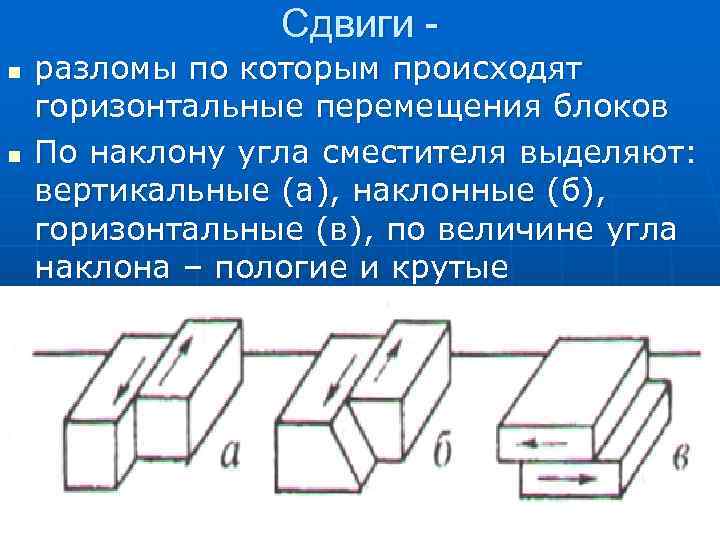

Сдвиги - n n разломы по которым происходят горизонтальные перемещения блоков По наклону угла сместителя выделяют: вертикальные (а), наклонные (б), горизонтальные (в), по величине угла наклона – пологие и крутые

Сдвиги n n По относительному перемещению крыльев различают правые и левые сдвиги Левый сдвиг правый сдвиг

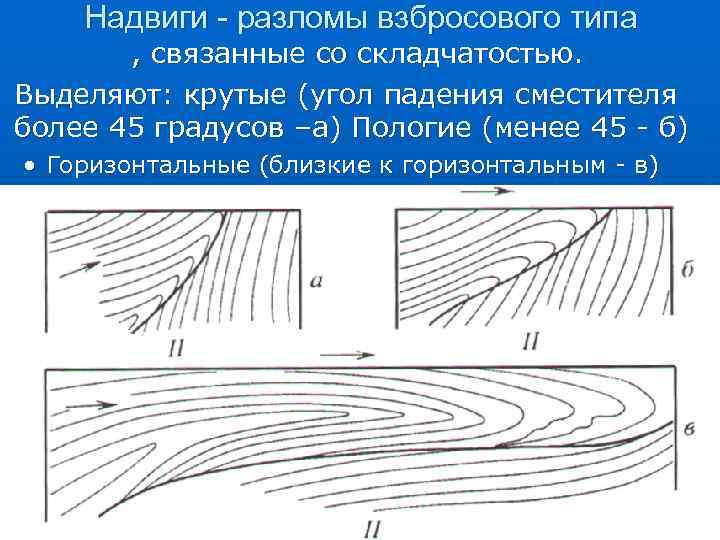

n Надвиги - разломы взбросового типа , связанные со складчатостью. Выделяют: крутые (угол падения сместителя более 45 градусов –а) Пологие (менее 45 - б) • Горизонтальные (близкие к горизонтальным - в)

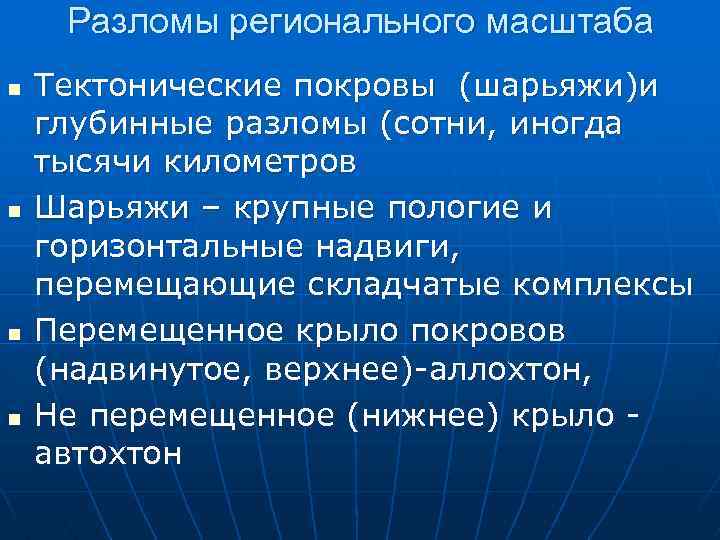

Разломы регионального масштаба n n Тектонические покровы (шарьяжи)и глубинные разломы (сотни, иногда тысячи километров Шарьяжи – крупные пологие и горизонтальные надвиги, перемещающие складчатые комплексы Перемещенное крыло покровов (надвинутое, верхнее)-аллохтон, Не перемещенное (нижнее) крыло автохтон

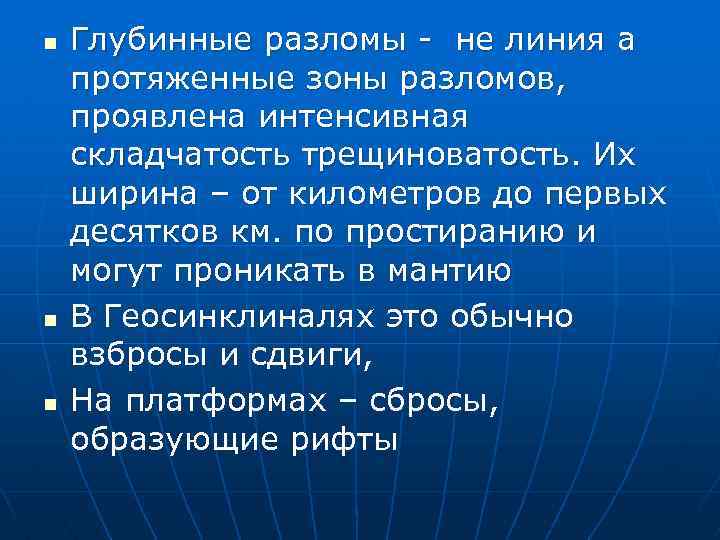

n n n Глубинные разломы - не линия а протяженные зоны разломов, проявлена интенсивная складчатость трещиноватость. Их ширина – от километров до первых десятков км. по простиранию и могут проникать в мантию В Геосинклиналях это обычно взбросы и сдвиги, На платформах – сбросы, образующие рифты

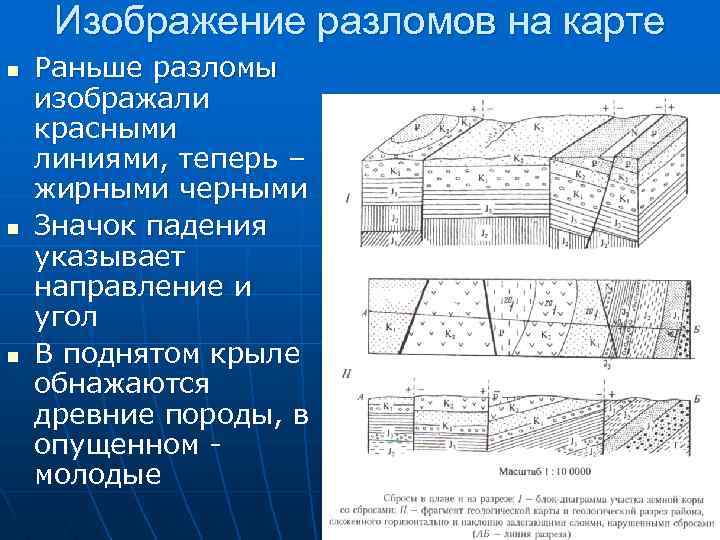

Изображение разломов на карте n n n Раньше разломы изображали красными линиями, теперь – жирными черными Значок падения указывает направление и угол В поднятом крыле обнажаются древние породы, в опущенном молодые

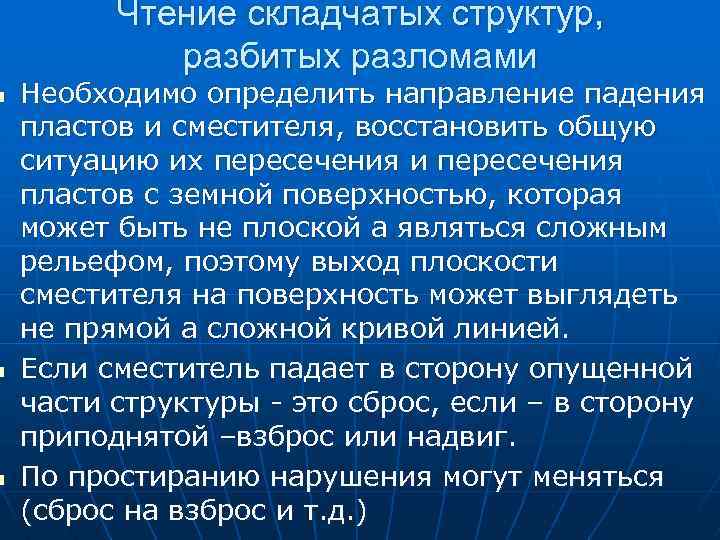

n n n Чтение складчатых структур, разбитых разломами Необходимо определить направление падения пластов и сместителя, восстановить общую ситуацию их пересечения и пересечения пластов с земной поверхностью, которая может быть не плоской а являться сложным рельефом, поэтому выход плоскости сместителя на поверхность может выглядеть не прямой а сложной кривой линией. Если сместитель падает в сторону опущенной части структуры - это сброс, если – в сторону приподнятой –взброс или надвиг. По простиранию нарушения могут меняться (сброс на взброс и т. д. )

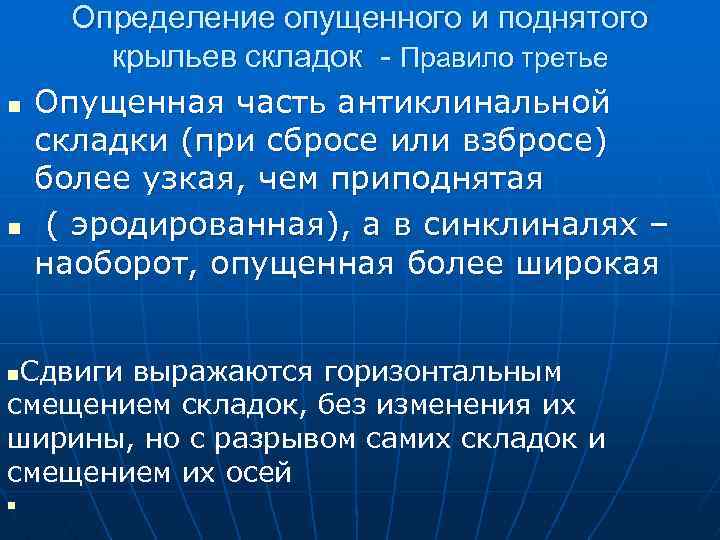

n n Определение опущенного и поднятого крыльев складок - Правило третье Опущенная часть антиклинальной складки (при сбросе или взбросе) более узкая, чем приподнятая ( эродированная), а в синклиналях – наоборот, опущенная более широкая Сдвиги выражаются горизонтальным смещением складок, без изменения их ширины, но с разрывом самих складок и смещением их осей n n

Деформация складок
