Tehnilised õppevahendid ja E-õpe Olev Eljas Tatjana Karaulova

Tehnilised õppevahendid ja E-õpe Olev Eljas Tatjana Karaulova

Tehnilised õppevahendid Loengu plaan • Üldandmed (määratlus, eesmärgid, nõuded) • Uued õppevahendid (The Active Classroom) • Projitseeritavad õppevahendid • Abi vahendid • Tingimised õpperuumidele • Soovitused visuaalsete õppematerjalide koostamiseks

Õppevahendid klassis Andmete omandamise etapid Mõtestamine Arusaamine Meelespidamine Klassikeskkond Tahvlid (magnettahvel, pabertahvel, whiteboard) Ekraan, aknakatted Püsiplakatid ja stendid klassis Tehnilised õppevahendid Videoprojektor Arvuti v. laptop Grafoprojektor Dataprojektor TV, videopleier Magnetofon, DVD mängija Näitlikud õppevahendid Tabelid, joonised, kaardid, kiled, Kogud, Mulaažid Mudelid, animatsioonid, simulatsioonid

Tehnilised õppevahendid - määratlus Tehnilised õppevahendid – tehnilised seadmed ja süsteemid, mis aitavad õppeprotsessi korraldama. Tehnilised õppevahendid koosnevad: 1. Seadmed ja ristvara 2. Kasutamise meetodid– tarkvara, õppeprogrammid, videomaterjalid, slaidid … TARKVARA • Süsteemitarkvara Operatsioonisüsteem juhib arvuti tööd • Rakendustarkvara Tarbeprogrammid

Rakendustarkvara tüübid 1. Demonstratsiooniprogrammid (näiteprogrammid) 2. Elektroonsed teatmikud ja entsüklopeediad 3. Programmid-valmendid (treeningprogrammid), testid, õpemängud 4. Elektroonsed õpikud 5. E-õppe programmid 6. Modelleerimise ja 1. konstrueerimise 2. programmid

Nõuded õpevahenditele Funktsionaalsed Pedagoogilised Esteetilised Ökonoomilised Ergonoomilised

Tehniliste vahendite funktsionaalne otstarve Eesmärgi olenevusest tehnilised vahendid võib jagada: Informatsiooni saamiseks Kontrollijad; Repetiitorid. Arvutid lubavad emuleerida kõike eelnäidatud tehnilisi vahendeid

Kontrollijad on ettenähtud õpilaste teadmiste kontrolli automatiseerimiseks. Vahend (arvutid, spetsiaalsed aparaadid) annab õpilasele ülesande, võrdleb vastust etaloniga ja hindab lõpptulemust.

Repetiitorid Tehniline vahend mis ühendab kontrollijate ja informatsiooni saamise vahendite funktsioone. Spetsialiseeritud repetiitorid (treeninguseadmed) on ettenähtud professionaalse oskuse kinnistamiseks.

Õppevahendid informatsiooni saamiseks Ühepoolne side õpilastega Siia kuuluvad: • Visuaalsed vahendid (erinevad projektorid), kasutatakse materjali illustreerimiseks. • Heli (audio) vahendid (magnetofonid), kasutavad keelte õppimiseks või muusikatundides. (mitte rohkem kui 20 min) • Kombineeritud (audio-visuaalsed või multimeedia) vahendid filmide vaatamiseks.

Distantsõppe – õppimine audio, video ja arvutite abil. Informatsiooni saamise viisidel õppesüsteemid võib jagada: Sünhroonsed süsteemid – õpilane ja õpejõud üheajal osalevad õppeprotsesis (elektroonsed loengud). Asünhroonsed süsteemid - õpilane ise valib õppimise plaani ja aja (E-õppe, audio/videokasettid või CD, e-mail, WWW, FTP).

Materjali omastamine Informatsiooni tajumise eripärasused Kuulmine Silmanägemine Mõlemad Interaktiivne Multimeedia tehnoloogiad 2— 3 korda suurendavad materjali omastamise näitajaid. Säästab aega kuni 30%.

Activclassroom Uuringu tulemused on hämmastavad! Õpilased, kes õppisid Activ. Classroom lahenduste abiga, saavutasid keskmiselt 17% kõrgemaid tulemusi, kui õpilased, kes õppisid sama õpetajaga, sama õppeainet kuid kasutades tavapäraseid õppemeetodeid. Ja kogenud õpetajad võivad eeldada kuni 29% õppetulemuste paranemist! www. Promethean. World. com/stimulus

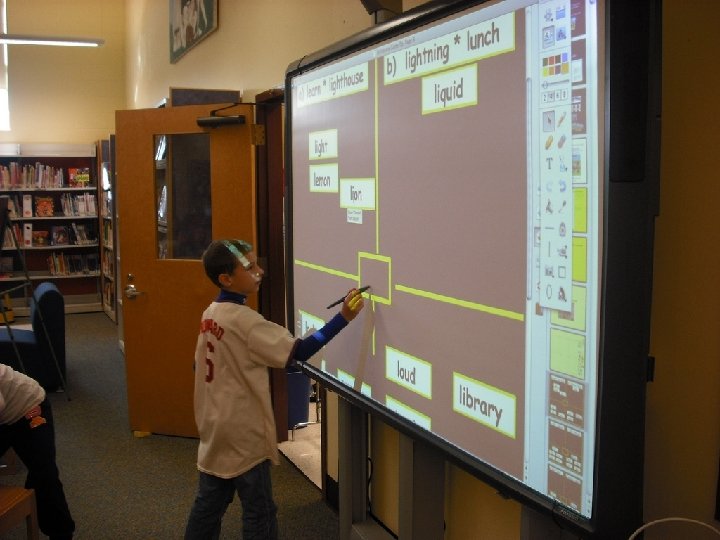

Aktiivsed tahvlid Activ. Board 500 Pro combines precision interactive whiteboard technology with the latest advancements in intuitive multiÕpetaja roll muutub - teadmiste jagajast saab juhendaja ja touch capability. treener. Paberõpikuid asendavad elektroonilised õpikud, pildiraamatuid asendavad filmid ja videoklipid. Virtuaalses õpikeskkonnas võid ajas tagasi minna või tulevikku vaadata! Õppimisest saab mäng, mida naudid igal hetkel.

Aktiivsed tahvlid Fikseeritud Ümberpaigaldav Reguleeritav Mobiilne

Interactivsed paneelid The Activ. Panel is an interactive display monitor that connects to a computer and a projector and performs all mouse and display functions.

Activ. Slate / Activ. Tablet Activ. Slate 60 is a wireless, fully integrated, notebook-sized graphics tablet that brings control of the Activ. Board to every corner of the classroom. Using Activ. Slate, teachers can instruct directly from inside group discussions or pass to students for input.

Pultid. Acti. Vote A hand-friendly learner response device with A–F voting capability. Teachers pose the questions, students log their choices and the Activ. Classroom records the results for immediate review.

Activ. Expression Response-based learning Allows students to express themselves through words, numbers, symbols.

Audio vahendid Activ. Sound 200, Activ. Sound 100, Activ. Sound One, teacher microphone, handheld microphone, ceiling speakers, wall speakers

Sülearvuti Teadaolevalt on sülearvutite mobiilsus põhiliseks eeliseks lauaarvutite ees. Mudel: Dell Latitude E 6320 Protsessor: Intel i 7 2620 M Kiirus: 2. 7 Ghz Mälu: 4 GB DDR 3 Ekraan: 13. 3'' WXGA 1366 x 768 Kõvaketas: 250 GB 7200 rpm Videokaart: Intel HD Graphics Aku: 4 -7 tundi (pikk aku) Operatsioonisüsteem: Windows 7 Pro Wi. Fi Kaal: 1. 65 KG Garantii: 2 aastat

Välisseadmed

Maailma populaarseima tahvelarvuti i. Pad Mudel: Apple i. Pad 3 Protsessor: Dual-core Apple A 5 X customdesigned Kiirus: 1. 0 GHz Mälu: 1 GB Ekraan: diagonal 9. 7 -inch; 2048 x 1536 Aku: kuni 9 tundi Operatsioonisüsteem: i. OS 5. 1 Bluetooth, Wi. Fi Kaal: 0. 652

E-book

Mobiiltelefon Õpilased kasutavad oma kaameraga telefon märkmete tegemise eesmärgil.

Mobiiltelefon õppimiseks MLE (mobile learning environment) Moodle on moodul, mis lisab teie Moodle’ile m-õppe funktsionaalsuse. See võimaldab nii online kui ka offline õppematerjalide edastamist õppuritele. Peale traditsiooniliste Moodle’i võimaluste saab luua ka flash-kaarte, mobiilseid õpiobjekte (offline kasutamiseks) ja mobiilseid tage (QR-koode). Huvilised saavad testida Tartu Ülikooli Pärnu kolledži Moodle’isse lisatud MLE moodulit.

Stuudiod toodavad videoloenguid, õppefilme, animatsioone, erinevates õppekeskondades e-kursuseid ja õpiobjekte i. Education OÜ Veerenni 24 C IV korrus http: //www. iedu. ee/videod

Multimeedia projektorid Multimeedia (või Data-) projektorid lubavad projekteerida kujundid (pilt) suurele ekraanile erinevatest allikatest : arvuti, videomakk, videokaamera

Projektorite tüübid Kodukinoprojektorid mõeldud pakkuma maksimaalset videopildi kvaliteeti. Erinevused kodukinoprojektori ja tavalise kontoriprojektori vahel on sedavõrd suured, et ühiseid jooni leidub neil sama vähe, kui seeriatootmises sõiduauto ja spetsiaalselt ehitatud ralliauto vahel. Profiprojektorid, mis on mõeldud kasutamiseks suurtes auditooriumites, saalides, aulates, väliüritustel, messisaalides erinevates isntallatsioonides ja kus iganes on nõutud kõrge suutlikus, maksimaalne töökindlus ja paindlikus. Data-videoprojektorid eeldatav kasutus on koosolekuruumis, auditooriumis, saalis jne. Põhirõhk on asetatud universaalsusele. Seade peab olema suutlik inimesele hästi jälgitavalt kuvama erinevaid arvuti ja videosignaale suhteliselt erinevates tingimustes.

Kodukinoprojektorid Sanyo PLV-Z 4000 Tehnoloogia 3 x 0. 74" LCD (16: 9) Resolutsioon 1920 x 1080 (Full-HD) Eredus 1200 ANSI Kontrasti suhe 65000: 1 Sanyo PLV-Z 800 Tehnoloogia 3 x 0. 74 " TFT (16: 9) Resolutsioon 1920 x 1080 (full HD) Eredus 1200 ANSI Kontrasti suhe 10000: 1

Profiprojektorid Resolutsioon 1366 x 800 Eredus Sanyo PLC-XF 70 6000 ANSI Kontrasti suhe 2000: 1 Lamp Kaal Sanyo PLC-XF 47 2 x 330 W 27, 6 Resolutsioon 1024 x 768 1500 ANSI Eredus Kontrasti suhe 2000: 1 Lamp 4 x 330 W NSH Kaal 36, 5 kg

Kuidas valida projektorit? Valides projektor, on vaja kõigepealt otsustama, missuguse ülesanne peab lahendama projektor, millisega infoallikatega teda on vaja ühendada.

Kuidas valida projektorit? Resolutsioon 2. Projektori resolutsiooni valik. Mida suurem resolutsioon, seda teravamat ja selgemat pilti on projektor suuteline kuvama. Kõrgem resolutsioon tähendab reeglina aga ka kõrgemat hinda. Levinuimad data-videoprojektori resolutsioonid: SVGA: 800 x 600 pikslit, vanemad personaalarvutid XGA: 1024 x 768 pikslit, vanemad personaalarvutid WXGA: 1280 x 800 pikslit, levinuim personaal- ja sülearvuti resoltusioon SXGA: 1280 x 1024 pikslit, personaalarvutid SXGA+: 1440 x 1050 pikslit, Sülearvutid UXGA: 1600 x 1200 pikslit, Workstation’i resolutsioon Full. HD/1080 i/p: 1920 x 1080 pikslit, Blu-ray mängijad, personaalarvutid.

Kuidas valida projektorit? Pildiformaat 3. Pildiformaat Siin võetakse arvesse ruumi pikkust ja laiust, inimeste arvu ruumis, ruumi valgustust ja otstarvet. Kuidas leida ruumi sobiv ekraan. Sõltuvalt projektsiooni tüübist, on pildil kindel formaat. standardformaat 4: 3 videoformaat Laiekraanformaat

Kuidas valida projektorit? Valgustugevus 4. Projektori valgustugevus Valgustugevust väljendatakse ANSI luumenites. Kujutise hea jälgitavus (piisav ekraanilt peegelduv valgus) sõltub üldiset ümbritsevast valgusnivoost, ekraani peegeldukoefitsendist ja projektori valgustugevusest. Optimaalse tulemuse saavutamiseks tuleb kõik eelnimetatud näitajad viia vastavusse üksteisega. Selleks sobib hästi järgmine reegel: Ф=Sxк Ф – Projektori valgustugevus ANSI luumenites , S – Ekraani pindala m 2 , к – peegelduskoefitsient (k= 200 – 350 madal üldine valgusnivoo, k= 500 – 800 normaalne üldine valgusnivoo) «Home Cinema» Ф= 600 - 1500 ANSI, klassides peab olema suurem

Kuidas valida projektorit? Kontrastsus Kontrastus – Kontrasti suhe näitab, kui palju erineb projitseeritud valge projitseeritud mustast. Mida suurem on vahe, seda kontrastsem on projektor. Tänapäeval on kontrastisuhte näitajad 2000: 1 suhteliselt tavalised. Suurt rolli mängib kontrasti suhe kodukino projektorite juures, mida kasutatakse reeglina pimendatud oludes, kvaliteeti ja musta värvi tõetruudust. Ümbritsev valgus lihtsalt kaotab sügavmustad toonid. Siin kujuneb oluliseks hoopis projektori valgustugevus. Seega va. juhul kui ei otsita kodukinoprojektorit, ei tasu liialt tähelepanu pöörata kontrastile, vaid pigem valgustugevusele.

Kuidas valida projektorit? Tehnoloogia Projektsiooni tehnoloogia – projektoritel enim levinud projektsioonitehnoloogiad on LCD (liquid crystal display) DLP (digital light processing). Mõlemaid tehnoloogiaid on viimaste aastate jooksul edasi arendatud, kuid siiski on mõlemal tehnoloogial omad head ja vead. DLP projektorite miinusteks on loetud LCD projektoritega võrreldes kehvemat värviesitust, madalamat pilditeravust, DLP süsteemi madalamat valgusefektiivsust , vikerkaare efekti.

Kuidas valida projektorit? Kaalu jargi Projektori kaalu järgi kategooriad Statsionaarsed > 18 кg Kaasaskantavad 9 - 18 кg Portatiivsed 4, 5 - 9 кg Ultraportatiivsed 2, 25 - 4, 5 кg Mikroportatiivsed < 2, 25 кg Klass Palm ("с ладонь") < 1, 4 кg Klass Pico Менее 0, 5 кg, valgustugevusega 150 lm Klass Pocket Mobiiltelefooni suurusega, valgustugevusega 7 -10 lm

Kaasaskantavad projektorid Sanyo PLC-XD 2600 Tehnoloogia 3 x 0. 55" TFT (4: 3) Resolutsioon 1024 x 768 Eredus 2600 ANSI Kontrasti suhe 500: 1 Lamp 6000 tundi (Eco) Kaal 2, 5 k. G

Projektori põhiandmed Casio XJ-A 255 Tehnoloogia DLP Resolutsioon 1280 x 800 Eredus Kontrasti suhe 3000 ANSI 1800: 1 Lamp Sisendid Audio Pult Kaal Garantii 20000 tundi Analoog RGB/ komponentvideo (üle RGB); HDMI, Komposiitvideo (koos audioga) 1 W Infrapuna kaugjuhtimispult 2, 3 kg 3 aastat / 6000 tundi

Projektorite paigaldus EIKI-LC-XG 300 Brightness (Lumens) : 4500 ANSI Contrast : 1000: 1 3 M DMS 700 - DLP; XGA; 1500 ANSI; 1200: 1;

Paigaldustarvikud Ripplakke integreeritav peegelprojektsiooni süsteem Ruumides, kus on vajalik erinevatel põhjustel projektsioonitehnika võimalikult vähe nähtavalt paigaldada see on ideaalne lahendus. Projektor ja kogu mehanism on soliidselt peidus rippllae peal. Tehnika kasutamise korral on avatud vaid alumine peegliluuk. Tehnilised andmed: 200/240 V, 50 Hz, 10 W Aktiivpeegli mõõdud: 32 x 32 cm Mõõdud: Pikkus 61 cm, Laius 39, 3 cm Mass 7, 150 Kg

Ekraani kauguse arvestamine:

Multimeediaprojektor 3 M DMS 800 Seinale paigaldav projektor näitab kõrge kvaliteediga pilti märkimisväärselt lähedalt. Projektori teleskoopvars võimaldab pildi suurust muuta vastavalt soovile (diagonaal 127 – 215 cm). Sobib hästi ka väiksematesse ruumidesse. Projektori abil ilmub pilt digitaalse ekraanile, interaktiivse juhtpliiatsi abil on võimalik teostada praktiliselt kõiki käsklusi, mida võimaldab arvuti 1500 ANSI luumenit, kontrasti tase 1300: 1

Grafo- ehk kileprojektor Vahend mis lubab projetseerida kujundid (pilt) läbipaistvatest kiledest. Grafoprojektorid võivad olla: 1. Statsionaarsed - kaaluga 10 - 20 кg. 2. Portatiivsed - kaaluga 1 - 8 кg.

Grafoprojektorite plussid • Kiled võib valmistada arvuti abil või käsitsi. • Võimalus kasutada materjale erinevas järjestikus. • Võimalus näidata pilti osaliselt. • Kiled võib panna üks teise peale (katta).

Grafoprojektori M 3 spetsifikatsioon

Episkoop Vahend mis lubab peegeldada informatsiooni erinevatest trükiallikatest ekraani või seina peale Lampide hinnad

Dokumendikaamera ja multimeediaprojektori abil on lihtne näidata suurele ekraanile lehekülge raamatust või ajakirjast, kolmemõõtmelist objekti, fotonegatiive või diapositiive, röntgenpilti jne. Dokumendikaamera võimaldab isegi mikroskoobi pilti edastada ekraanile.

Dokumendikaamera • Terav pildiülekanne - 1280 x 1024 resolutsioon • Kerge kaasas kanda - 2, 9 kg • Lihtne kasutada • Automaatne valgebalanss • Automaatne ereduse seaditus • Valitav Posi/Nega muundamine • Valitav värviline/mustvalge pildiedastus • Pildi keeramine 0 ja 180 kraadi • Pildi külmutamine

Dokumendikaamera XGA (1024 x 780) resolutsioon 850 000 pikselit 5 x (500%) optiline zoom 8 x (800%) digitaalne zoom 8 x digitaalne zoom LCD tehnoloogia XGA (1024 x 768) resolutsioon 2000 ANSI-luumenit valgustugevus 600: 1 kontrastsus

CD ja DVD mängija Toetab DVD, CDG, VCD, Mp 3, HDCD ja Photo-CD formaate 2 mikrofoni sisendit oma helitugevuse reguleerimisega Digitaalne helistiku kõrguse muutmine Multi-formaat mängija loeb DVD, CD, Mp 3, HDCD ja VCD mängib USB ja Mini SD kaartidelt USB toetab ka välimist kõvaketast FAT/FAT 32 formaadis 2 mikrofoni ¼" sisendit koos helitugevuse regulaatoritega

Ekraanid Ekraan on projektsioonisüsteemi üks olulisemaid osasid. Ekraan peab olema projektori suutlikkuse tasemel, et edastada täpselt iga värv ja pildinüanss vaatajani. Kokkupandavad ja kaasaskantavad ekraanid

Digitaalne lehetahvel 3 M digitaalne loengutahvel - tahvlile kirjutatu salvestatakse otse arvutisse! Töötab tahvlipaberiga või tušitahvlina Salvestab WBD, PDF, HTM, BMP, JPG või TIF formaadis USB-liides Toide läbi USB liidese Tahvli mõõdud: 91, 4 x 81, 3 cm Tahvli aktiivne ala: 85, 1 x 70 cm

Digitaalne tahvel Uue põlvkonna interaktiivne esitlusvahend - 3 M digitaalne tušitahvel. Kirjutatu otse arvutisse! Arvutifailide muutmine ekraanil. Interneti kasutamise võimalus. Pildipangas üle 2700 pildi, mis teevad tööd kergemaks ja põnevamaks. Ekraani diagonaal 65'' (165 cm). Kaal 25 kg. Ühildub Windows 2000, 2003 ja XP operatsioonisüsteemidega

Abivahend (Digitaalne kirjaplokk ) Digitaalne kirjaplokk Aiptek My Note Salvestab käsitsi kirjutatud märkmed digitaalses formaadis. Kirjutamine tavalisele A 4 formaadis paberile. 32 MB sisemälu mahutab kuni 100 lk. USB-liides

Tehnilised õppevahendid auditooriumis Puuteekran Auditooriumi varustus

Puuteekraan Crestron VT-3500 Kasutatavate seadmete valik: Lektor, Dokumendikaamera, Dia(Braun), Arvuti, S-VHS, Kaamera, CD (DVD Audio), DVD (Video) ja TV.

Valgustus ja rullekraan Suurtes auditooriumites kasutavad seadmete, heli ja valgustuse juhtimiseks spetsiaalne puuteekraan

Esitlustehnika Kaugjuhitav raadiohiir Vastuvõtja on juba kohapealse arvuti USB-pordis, lektori käes on saatja pult, kus lisaks slaide edasi -tagasi nupule on ka laserpointer ja kaugjuhitav hiir. Kasutamine Töökaugus on umbes 10 meetrit nõuab natuke harjutamist. Samal ajal toimivad ka tavaline hiir ja klaviatuur.

Kõlarid Hääle (kõne) tugevnemine See võib olla ka fonogramm, videofilm ja n. e

Mikrofonid Tundlikus - 78 d. B Sagedusriba 50 Hz - 16 KHz Takistus: 600 ohm Tundlikus - 70 d. B Sagedusriba 50 - 14000 Hz Takistus: 600 ohm Tundlikus - 53 d. B Sagedusriba 20 - 12500 Hz Takistus: 500 ohm

PC-kaamera

PC-kaamera 489 K Infared Night Vision Resolutsioon 1280 – 960 6 M Pixels 1. 3 M Pixels USB 2. 0

Kõrvaklapid+mikrofoon

Kõvaketas HDD 1, 5 TB Trekstor USB maxi g. u EXT TB - Tera Byte while you may think kilo is 1000 and mega is 1 million. . . giga is 1 billion. . . and so on; it actually is not. a Kilo byte is actually 2^10 Byte which is 1024 Bytes. Kilo Byte = 2^10 Bytes = 1024 Bytes Mega Byte = 2^20 Bytes = 1048576 Bytes Giga Bytes = 2^ 30 Bytes = 1073741824 Bytes

Abivahendid (Skanerid) Skanner HP Scan. Jet 4850 L 1950 A This stylish scanner combines high quality scanning with editing tools. Scan documents and multiple photos or use the built-in adapter to digitise up to four 35 mm slides or six negative frames at the same time. Skanner HP Scan. Jet N 6010 Document scanner L 1983 A Load up to 50 pages into the automatic feeder for reliable unattended scanning. Digitise and organise the contents of your filing cabinet with included software. Scanner is designed for small-to-medium offices needing fast, reliable document scanning – single or double-sided – plus the ability to convert documents into editable text or easy-to-share PDF files.

Abivahendid (printerid, paljundusmasin) Laserprinter HP LJ 1022 n Q 5912 A 8 MB 18 ppm Laserprinter võrgukaardiga, trükikiirus 18 lehte/min. , mälu 8 Mb, trükitihedus 1200 punkti tollile, Hind 2 200 - 11 000 Paljundus Canon FC-128 kaasaskantav koopiamasin - 4 lk/min, kaasas tooner E 16 Hind 4 500

Abivahendid (Paljundusmasinad, kontorikombainid ) Paljundus Xerox Work. Centre M 20 i paljundusmasin, skänner, printer ja faks koopia kiirus 21 lk/min trükikiirus 21 lk/min Kontorikombain Xerox Work. Centre 4118 P + ENG Natkit, A 4 Printer-Copier, 17 ppm, 1200 dpi, USB/ Parallel, Start toner

Muud

Videoseinad

3 D projectorid 3 D projektsioon on nüüd jõudnud lõpuks faasi, kus tehnoloogia võimaldab tänapäeva kvaliteedinormidele vastavatele nõudmistele tulemust pakkuda. Tänaseks on esimesed 3 D seadmed jõudnud kodudesse ja 3 D kinod on arenev tegelikkus.

Virtuaalne reaalsus

Virtuaalne Show Moskvas 4 septembril 2011

Tingimused õpperuumile b – projitseeritava kujundi (pilti) laius b φ Optimaalne vaatuse ala φ Dmin = 2 b Dmax = 6 b Dmax φ = 450 Näiteks b = 1, 5 m Dmin = 2 x 1, 5 = 3 m Dmax = 6 x 1, 5 = 9 m

Kuju ja kauguse formaat Ligikaudu kuju tajumine distantsioon Formaat А 1 А 2 А 3 А 4 А 5 А 6 Kaugus (м) 5 3, 5 2 1, 2 0, 9 Eeskiri: Reas mitte rohkem kui 6 – 7 sõna Slaidi peal mitte rohkem kui 8 – 10 rida

Šrifti suurus b – projitseeritava kujundi (pilti) laius Н - min sümboli (täht) kõrgus D - sümboli jämedus (paksus) D = 2 ‰ b H = 3% b

Kuju formaat ja sümboli suurus Sümboli jämedus (D) ja kõrgus (Н) formaati sõltuvalt Formaat (sm) A 1 85 x 60 A 2 60 x 42 A 3 42 x 30 A 4 30 x 21 A 5 21 x 15 D mm 1, 7 1, 2 0, 8 0, 6 0, 4 H mm 17 12 8 6 4 Jämedus (D) ja kõrgus (Н) sümboli värvuse arvestades Valge fooni peal Värvus Must Punane Hele sinine Kollane Värvuse koeff. 1 1, 25 1, 5

Šrift ja РС graafika Eksisteerib järgmine suhe Font Size Times New Roman 1 pt ≈ 0, 25 mm 24 pt ≈ 6 mm 36 pt ≈ 9 mm Slaidide vormistamine ØŠrifti suurus vähemalt 24 pt, pealkiri – 36 pt ØKasutage põhilised šriftid ØSlaidi peal mitte rohkem kui 8 -10 rida ØReal mitte rohkem kui 6 -7 sõna ØVisuaalne selgus

Värvide kasutamine • Värvid mõjuvad närvisüsteemile • Must–valged slaidid mõjuvad vähem kui värvilised • Teksti värvid mõjuvad vähem kui foonid Kasutage kontrastid : tume foon - hele tekst hoiduma puna-rohelist kombinatsiooni (puna /roheline pimedus)

Graafilised objektid

Kasutatavad objektid

Slaidide valmistamine Kasutatavad programmid 1. MS Power. Point 2. MS Word Tekstid, tabelid, valemid 3. MS Excel Graafikud, tabelid 4. Smart. Draw 5. Simulaatorid 6. CAD programmid Erinevad diagrammi, skeemid, plaanid

Smart. Draw Kujutlejad jätavad kergemini meelde pilte, jooniseid, diagramme, graafikuid, demonstratsioone. Info põhjal kujunevad neil pildilised assotsiatsioonid. Visuaalse tajustiili arendamiseks võib õpilasel lasta teksti põhjal olulistest faktidest ja protsessidest joonistada plokkskeeme, mõistekaarte, samuti jooniseid lahti mõtestada. www. smartdraw. com

Smart. Draw www. smartdraw. com

Smart. Draw

Arvutiklass 1 – õpetaja töökoht 2 – õpilase töökoht 3 – lisa lauad

Arvuti asetamine Arvutite asetamisel on vaja arvese võtma kuvari elektromagnetväljamõju inimesele arvuti taga. soovitav ei ole soovitav lubatamatu

Töötamine arvutiga 1. Tööpinna kõrgus: 59 - 74 cm 2. Tööpinna laius: vähemalt 73 cm, kuid see võib olla suurem, et oleks piisavalt ruumi arvuti ja paberite paigaldamiseks 3. Silmade kaugus kuvarist: 41 - 74 cm 4. Lauaplaadi paksus: 2, 5 cm 5. Silmade kõrguse suhe kuvari ülemise servaga: kuvari kõige kõrgem punkt peab olema kõrgemal kui kasutaja normaalne vaatekõrgus 6. Vaatenurk: vaatenurk on nurk, mis jääb silmadele otsesihi ja kuvari ekraanil kõige kõrgema rea vahele. See vastab silmade normaalsele suunale. See nurk on 15 -30 kraadi 7. Jalgade liigutamise võimalus laiuti: 51 cm 8. Jalgade liigutamise võimalus sügavuti: vähemalt 38 cm põlvede kõrgusel; 60 cm põrandapinnal 9. Tõstmise võimalus üles: minimaalselt 66, 5 cm 10. Istme kõrgus: 40 -58 cm 11. Tooli mõõtmed: 33 -43 cm sügavus; 45 -51 cm laius; sile esiosa 12. Istme sügavus: soovitavalt 0 -10 kraadi ette ja taha 13. Seljatoe mõõtmed: kõrgus 38 -51 cm; laius 33 cm 14. Seljatoe kõrgus: 8 -15 cm 15. Seljatoe kalle: ligikaudu 15 kraadi (keskmiselt 7, 5 kraadi vertikaalselt mõlemale poole) 16. Nurk seljatoe ja istme vahel: soovitavalt 90 -105 kraadi 17. Nurk istme ja sääreosa vahel: 60 -100 kraadi 18. Nurk õlavarre ja küünarvarre vahel klaviatuuri suhtes: suurem kui 70 kraadi ja väiksem kui 135 kraadi. Käed peavad olema sirged võrreldes küünarvarrega
