Technical file Technical specification Installation Инструкция по обучению Maintenance Accessories Advantages Technical file Technical specification Installation Thema condens F 24 E Maintenance Thema condens F 30 E Accessories Advantages

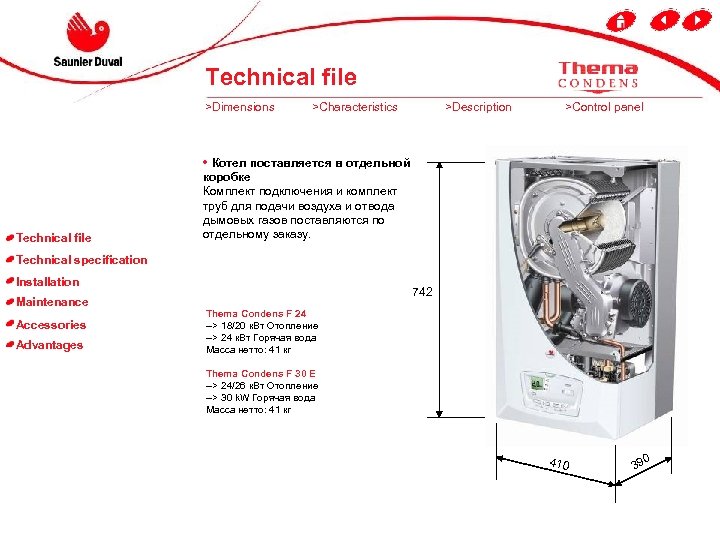

Technical file >Dimensions >Characteristics >Description >Control panel • Котел поставляется в отдельной Technical file коробке Комплект подключения и комплект труб для подачи воздуха и отвода дымовых газов поставляются по отдельному заказу. Technical specification Installation Maintenance Accessories Advantages 742 Thema Condens F 24 --> 18/20 к. Вт Отопление --> 24 к. Вт Горячая вода Масса нетто: 41 кг Thema Condens F 30 E --> 24/26 к. Вт Отопление --> 30 k. W Горячая вода Масса нетто: 41 кг 410 0 39

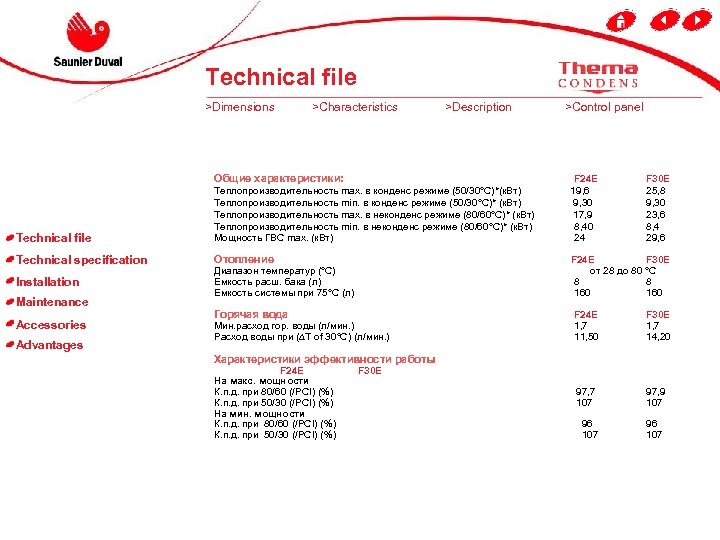

Technical file >Dimensions >Characteristics >Description >Control panel Общие характеристики: Technical file F 24 E Теплопроизводительность max. в конденс режиме (50/30°C)*(к. Вт) 19, 6 Теплопроизводительность min. в конденс режиме (50/30°C)* (к. Вт) 9, 30 Теплопроизводительность max. в неконденс режиме (80/60°C)* (к. Вт) 17, 9 Теплопроизводительность min. в неконденс режиме (80/60°C)* (к. Вт) 8, 40 Мощность ГВС max. (к. Вт) 24 Technical specification Отопление Installation Maintenance Accessories Advantages F 30 E 25, 8 9, 30 23, 6 8, 4 29, 6 F 24 E F 30 E от 28 до 80 °C 8 8 160 Диапазон температур (°C) Емкость расш. бака (л) Емкость системы при 75°C (л) Горячая вода Мин. расход гор. воды (л/мин. ) Расход воды при (∆T of 30°C) (л/мин. ) F 24 E 1, 7 11, 50 F 30 E 1, 7 14, 20 Характеристики эффективности работы F 24 E На макс. мощности К. п. д. при 80/60 (/PCI) (%) К. п. д. при 50/30 (/PCI) (%) На мин. мощности К. п. д. при 80/60 (/PCI) (%) К. п. д. при 50/30 (/PCI) (%) F 30 E 97, 7 107 97, 9 107 96 107 96 107

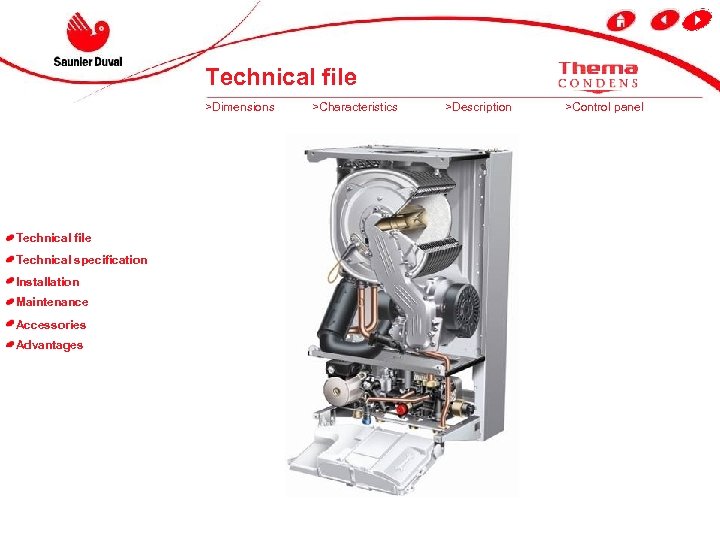

Technical file >Dimensions Technical file Technical specification Installation Maintenance Accessories Advantages >Characteristics >Description >Control panel

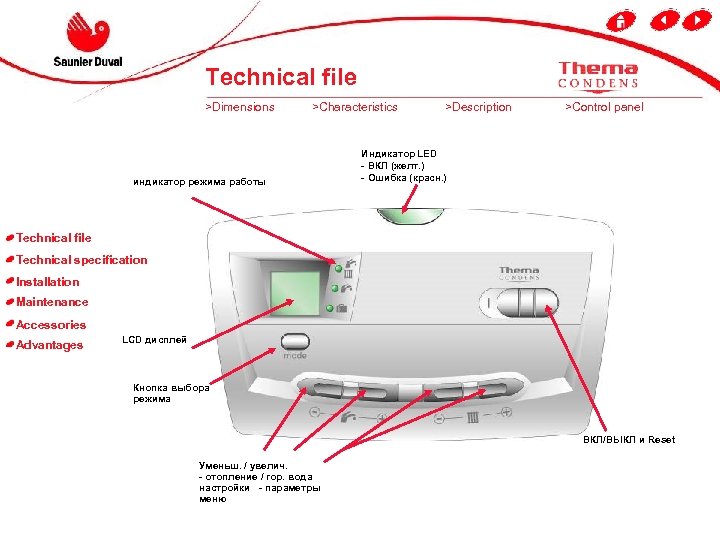

Technical file >Dimensions >Characteristics индикатор режима работы >Description >Control panel Индикатор LED - ВКЛ (желт. ) - Ошибка (красн. ) Technical file Technical specification Installation Maintenance Accessories Advantages LCD дисплей Кнопка выбора режима ВКЛ/ВЫКЛ и Reset Уменьш. / увелич. - отопление / гор. вода настройки - параметры меню

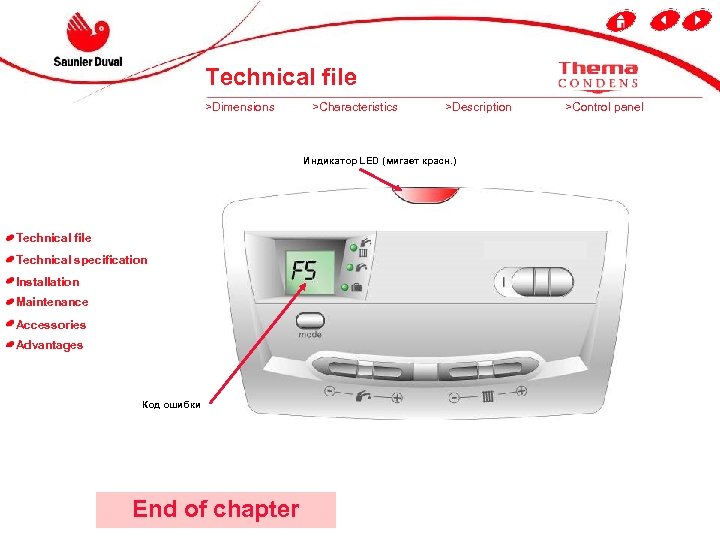

Technical file >Dimensions >Characteristics >Description Индикатор LED (мигает красн. ) Technical file Technical specification Installation Maintenance Accessories Advantages Код ошибки End of chapter >Control panel

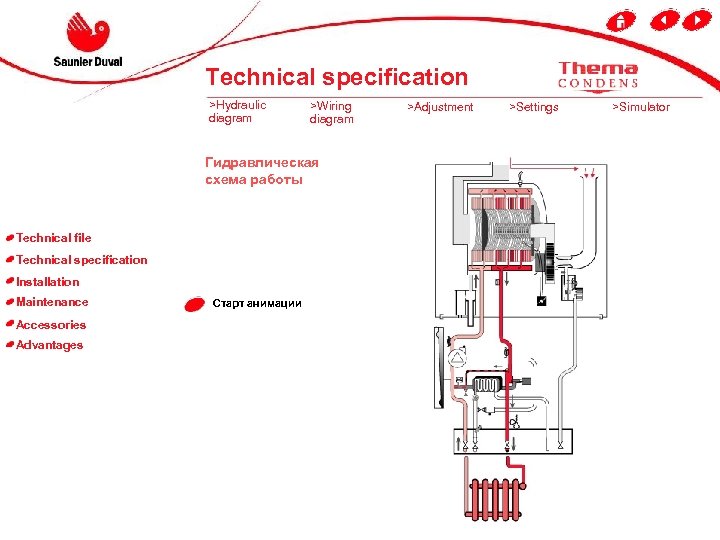

Technical specification >Hydraulic diagram >Wiring diagram Гидравлическая схема работы Technical file Technical specification Installation Maintenance Accessories Advantages Старт анимации >Adjustment >Settings >Simulator

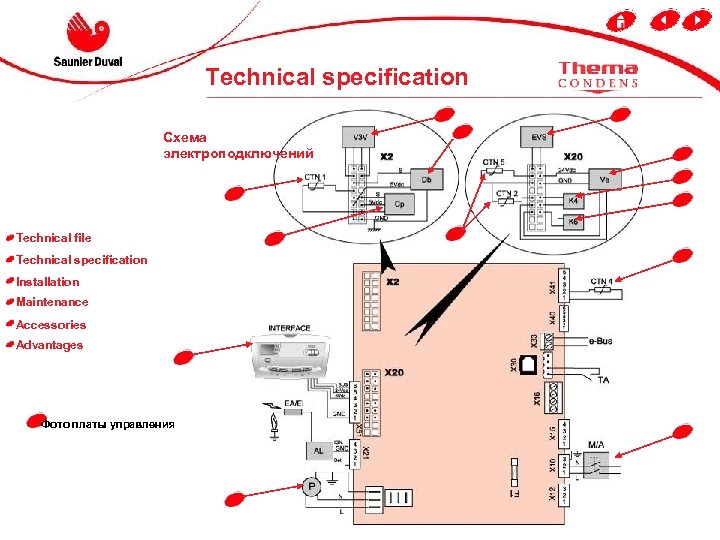

Technical specification Схема электроподключений Technical file Technical specification Installation Maintenance Accessories Advantages Фото платы управления

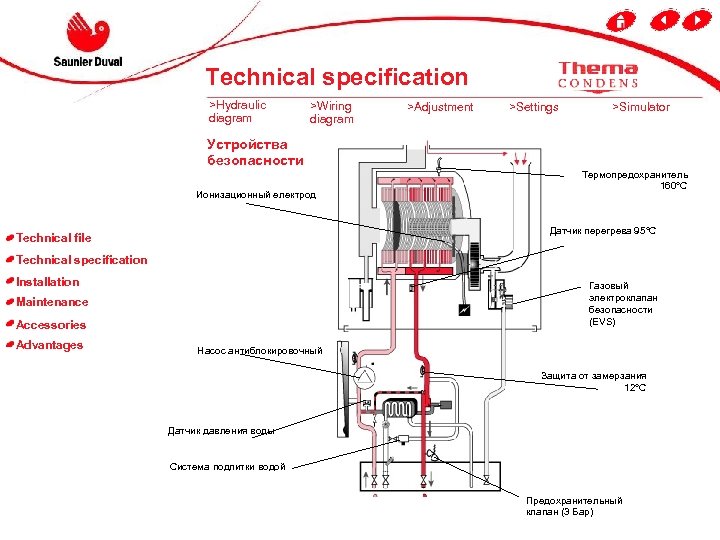

Technical specification >Hydraulic diagram >Wiring diagram >Adjustment >Settings >Simulator Устройства безопасности Ионизационный електрод Термопредохранитель 160°C Датчик перегрева 95°C Technical file Technical specification Installation Газовый электроклапан безопасности (EVS) Maintenance Accessories Advantages Насос антиблокировочный Защита от замерзания 12°C Датчик давления воды Система подпитки водой Предохранительный клапан (3 Бар)
Technical specification >Hydraulic diagram >Wiring diagram >Adjustment >Settings >Simulator - Регулирование Technical file Technical specification Installation Maintenance Accessories Advantages • После отключения котла комнатным термостатом котел продолжает работать еще полторы минуты и затем отключается (если не активирован режим непрерывной работы насоса). • Контроль перегрева: код ошибки 26 Если разность температур между подачей и обраткой достигнет 30 градусов, котел в течение 10 минут работает на минимальной мощности. Если несмотря на это разность температур возрастает до 35 градусов 5 раз подряд, котел останавливается и высвечивается код ошибки 26. Для перезапуска котла необходимо воспользоваться выключателем ВКЛ/ВЫКЛ. • дополнительный контроль перегрева: код ошибки 23 : Если температура растет со скоростью более 10 градусов в секунду, котел останавливается на 10 минут (горелка отключается). После третьей остановки на дисплее появляется код 23. Для перезапуска котла необходимо воспользоваться выключателем ВКЛ/ВЫКЛ. DT = 30 K Да P min в течение 10 минут Нет DT = 35 K 1 4 x P min в течение 10 минут 5 x Код. 26

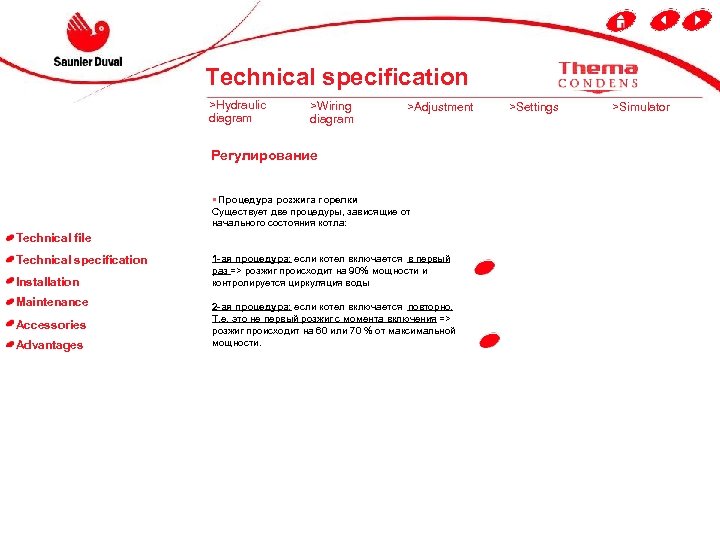

Technical specification >Hydraulic diagram >Wiring diagram >Adjustment - Регулирование • Процедура розжига горелки Существует две процедуры, зависящие от начального состояния котла: Technical file Technical specification Installation Maintenance Accessories Advantages 1 -ая процедура: если котел включается в первый раз => розжиг происходит на 90% мощности и контролируется циркуляция воды 2 -ая процедура: если котел включается повторно. Т. е. это не первый розжиг с момента включения => розжиг происходит на 60 или 70 % от максимальной мощности. >Settings >Simulator

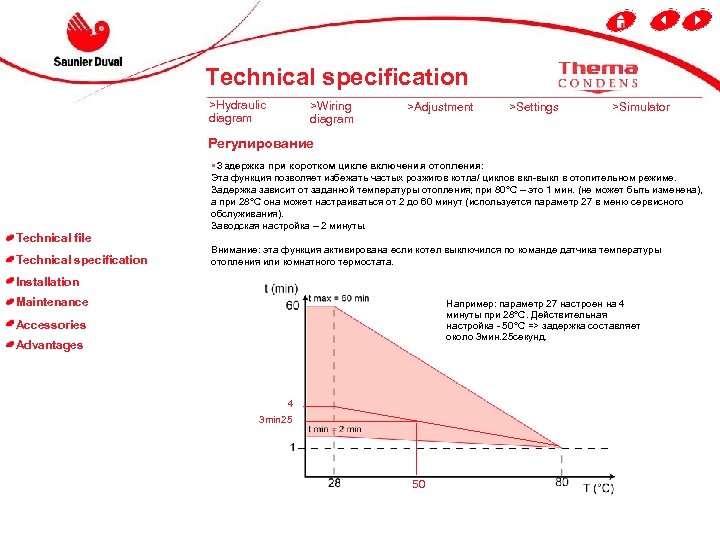

Technical specification >Hydraulic diagram >Wiring diagram >Adjustment >Settings >Simulator - Регулирование Technical file Technical specification • Задержка при коротком цикле включения отопления: Эта функция позволяет избежать частых розжигов котла/ циклов вкл-выкл в отопительном режиме. Задержка зависит от заданной температуры отопления; при 80°C – это 1 мин. (не может быть изменена), а при 28°C она может настраиваться от 2 до 60 минут (используется параметр 27 в меню сервисного обслуживания). Заводская настройка – 2 минуты. Внимание: эта функция активирована если котел выключился по команде датчика температуры отопления или комнатного термостата. Installation Maintenance Например: параметр 27 настроен на 4 минуты при 28°C. Действительная настройка - 50°C => задержка составляет около 3 мин. 25 секунд. Accessories Advantages 4 3 min 25 50

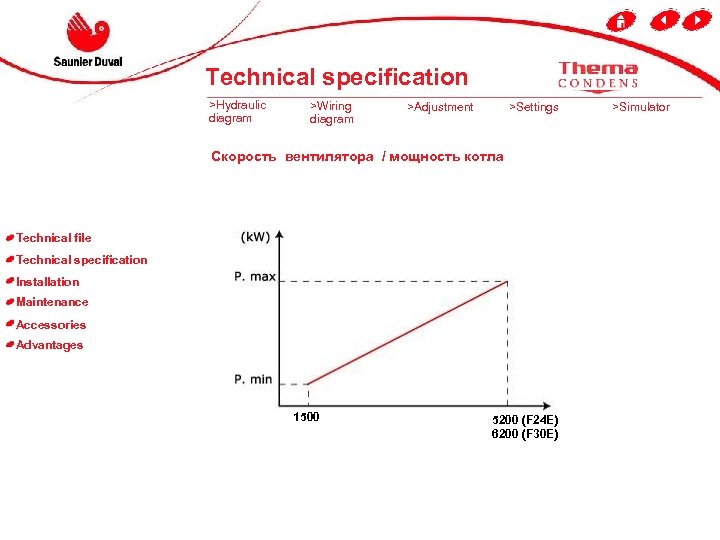

Technical specification >Hydraulic diagram >Wiring diagram >Adjustment >Settings - Скорость вентилятора / мощность котла Technical file Technical specification Installation Maintenance Accessories Advantages 1500 5200 (F 24 E) 6200 (F 30 E) >Simulator

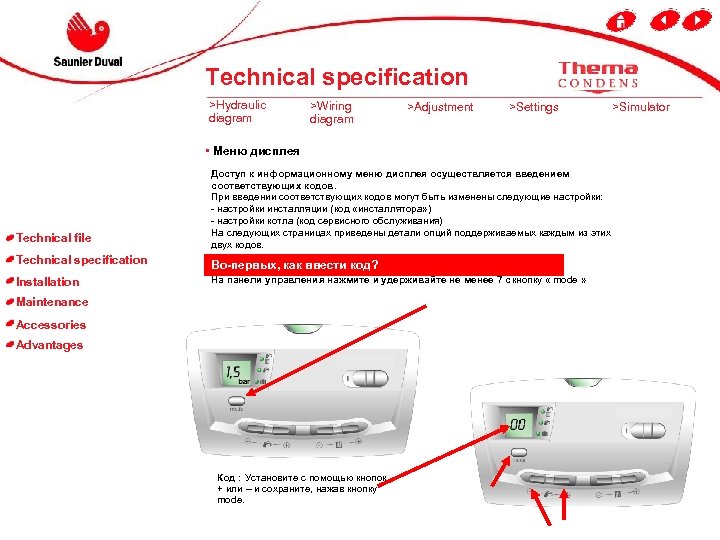

Technical specification >Hydraulic diagram >Wiring diagram >Adjustment >Settings >Simulator • Меню дисплея Technical file Доступ к информационному меню дисплея осуществляется введением соответствующих кодов. При введении соответствующих кодов могут быть изменены следующие настройки: - настройки инсталляции (код «инсталлятора» ) - настройки котла (код сервисного обслуживания) На следующих страницах приведены детали опций поддерживаемых каждым из этих двух кодов. Technical specification Во-первых, как ввести код? Installation На панели управления нажмите и удерживайте не менее 7 с кнопку « mode » Maintenance Accessories Advantages Код : Установите с помощью кнопок + или – и сохраните, нажав кнопку mode.

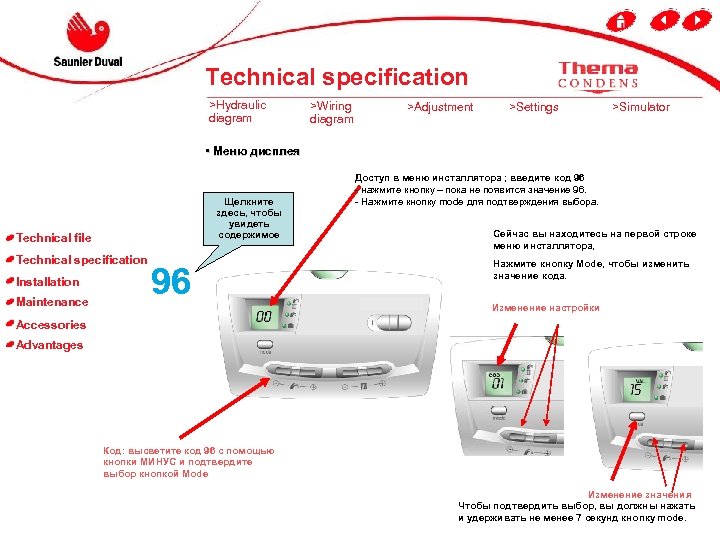

Technical specification >Hydraulic diagram >Wiring diagram >Adjustment >Settings >Simulator • Меню дисплея Щелкните здесь, чтобы увидеть содержимое Technical file Technical specification Installation Maintenance 96 Доступ в меню инсталлятора ; введите код 96 - нажмите кнопку – пока не появится значение 96. - Нажмите кнопку mode для подтверждения выбора. Сейчас вы находитесь на первой строке меню инсталлятора, Нажмите кнопку Mode, чтобы изменить значение кода. Изменение настройки Accessories Advantages Код: высветите код 96 с помощью кнопки МИНУС и подтвердите выбор кнопкой Mode Изменение значения Чтобы подтвердить выбор, вы должны нажать и удерживать не менее 7 секунд кнопку mode.

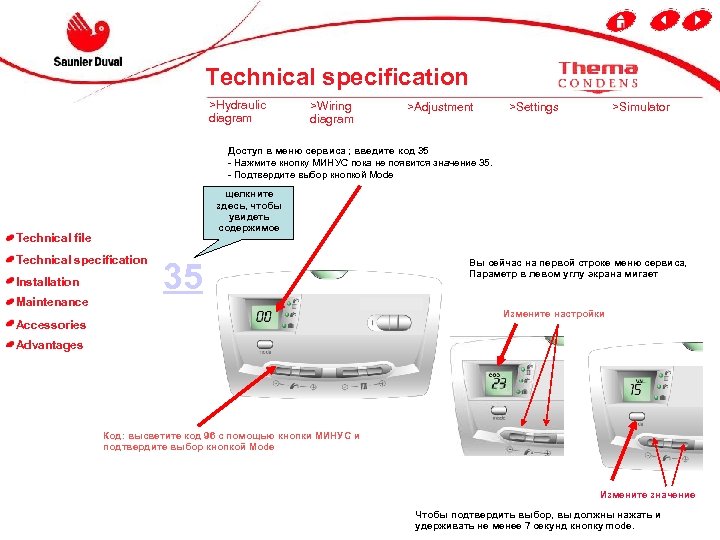

Technical specification >Hydraulic diagram >Wiring diagram >Adjustment >Settings >Simulator Доступ в меню сервиса ; введите код 35 - Нажмите кнопку МИНУС пока не появится значение 35. - Подтвердите выбор кнопкой Mode щелкните здесь, чтобы увидеть содержимое Technical file Technical specification Installation Maintenance 35 Вы сейчас на первой строке меню сервиса, Параметр в левом углу экрана мигает Измените настройки Accessories Advantages Код: высветите код 96 с помощью кнопки МИНУС и подтвердите выбор кнопкой Mode Измените значение Чтобы подтвердить выбор, вы должны нажать и удерживать не менее 7 секунд кнопку mode.

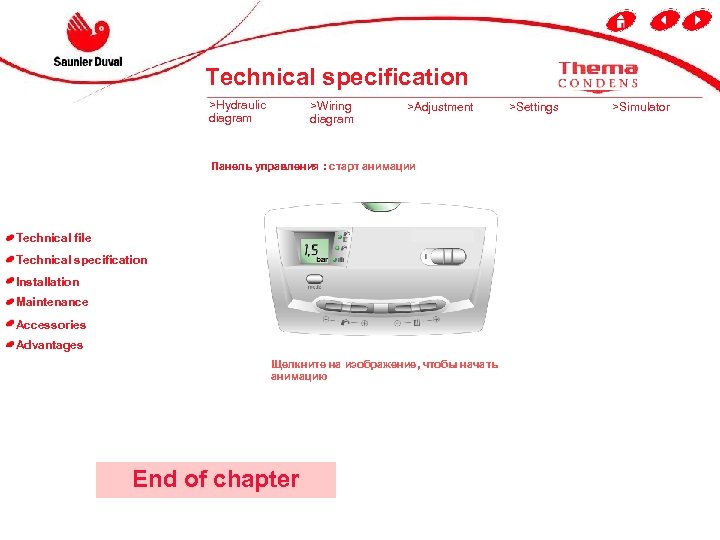

Technical specification >Hydraulic diagram >Wiring diagram >Adjustment Панель управления : старт анимации Technical file Technical specification Installation Maintenance Accessories Advantages Щелкните на изображение, чтобы начать анимацию End of chapter >Settings >Simulator

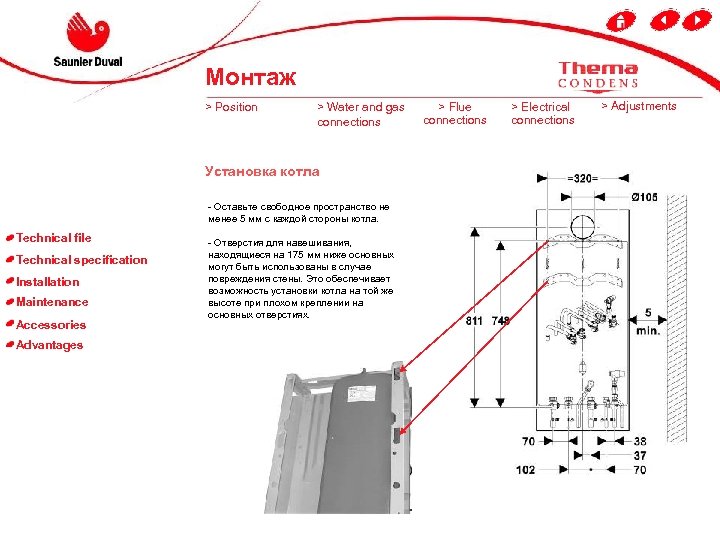

Монтаж > Position > Water and gas connections Установка котла - Оставьте свободное пространство не менее 5 мм с каждой стороны котла. Technical file Technical specification Installation Maintenance Accessories Advantages - Отверстия для навешивания, находящиеся на 175 мм ниже основных могут быть использованы в случае повреждения стены. Это обеспечивает возможность установки котла на той же высоте при плохом креплении на основных отверстиях. > Flue connections > Electrical connections > Adjustments

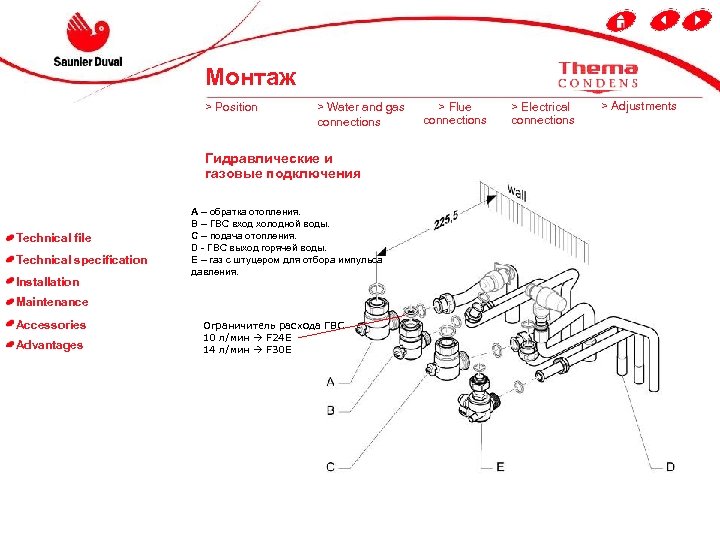

Монтаж > Position > Water and gas connections Гидравлические и газовые подключения Technical file Technical specification Installation A – обратка отопления. B – ГВС вход холодной воды. C – подача отопления. D - ГВС выход горячей воды. E – газ с штуцером для отбора импульса давления. Maintenance Accessories Advantages Ограничитель расхода ГВС 10 л/мин F 24 E 14 л/мин F 30 E > Flue connections > Electrical connections > Adjustments
Монтаж > Position > Water and gas connections > Flue connections > Electrical connections > Adjustments Отвод конденсата - сборник конденсата должен быть подключен через сбросную трубку с сифоном Schede tecnique Technical file Dati tecnique Technical specification Installazione Installation Manutenzione Maintenance Accessories Vantaggi Advantages - ВНИМАНИЕ. : котел поставляется с заглушкой на сборнике конденсата. Не забудьте удалить эту заглушку. - используйте подходящую ПВХ трубку или другую гибкую трубку стойкую к кислому конденсату (например, силиконовую). A - не используйте медную трубку - трубка присоединяемая к сифону должна иметь постоянный наклон вниз (A) чтобы избежать скопления воды). - трубка присоединяемая к сифону должна находиться над уровнем воды в сифоне (B). - трубка должна свободно двигаться в сифоне (не должно быть прокладок) (C). C B

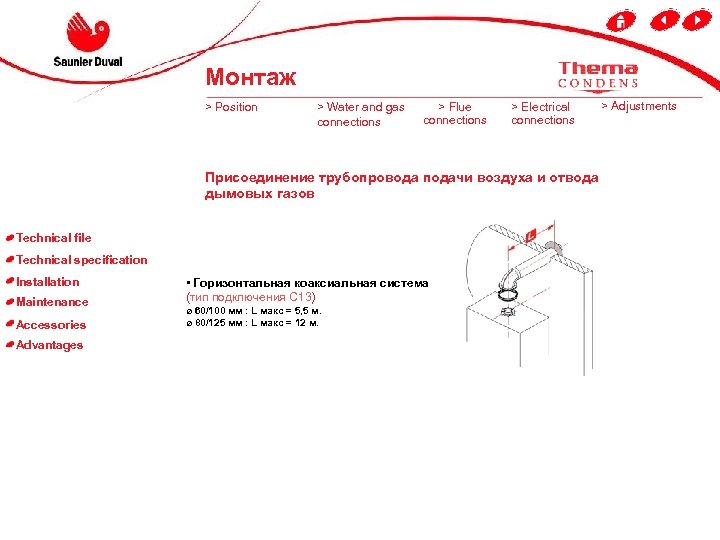

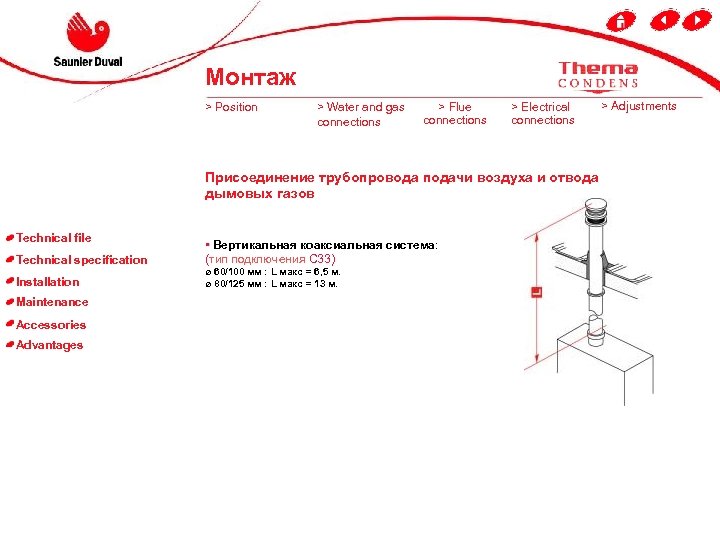

Монтаж > Position > Water and gas connections > Flue connections > Electrical connections > Adjustments Присоединение трубопровода подачи воздуха и отвода дымовых газов Technical file Technical specification Installation Maintenance Accessories Advantages • Горизонтальная коаксиальная система (тип подключения C 13) ø 60/100 мм : L макс = 5, 5 м. ø 80/125 мм : L макс = 12 м.
Монтаж > Position > Water and gas connections > Flue connections > Electrical connections > Adjustments Присоединение трубопровода подачи воздуха и отвода дымовых газов Technical file Technical specification Installation Maintenance Accessories Advantages • Вертикальная коаксиальная система: (тип подключения C 33) ø 60/100 мм : L макс = 6, 5 м. ø 80/125 мм : L макс = 13 м.

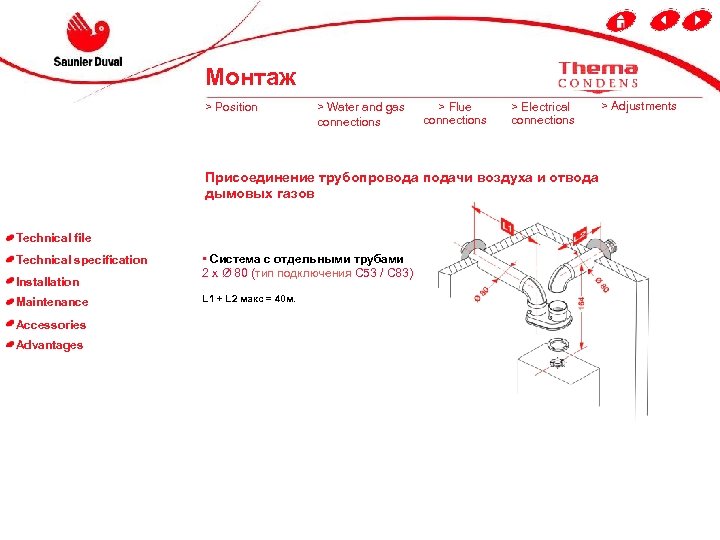

Монтаж > Position > Water and gas connections > Flue connections > Electrical connections > Adjustments Присоединение трубопровода подачи воздуха и отвода дымовых газов Technical file Technical specification Installation Maintenance Accessories Advantages • Система с отдельными трубами 2 x Ø 80 (тип подключения C 53 / C 83) L 1 + L 2 макс = 40 м.
Монтаж > Position > Water and gas connections > Flue connections > Electrical connections > Adjustments • Особые условия: В отличие от неконденсационных котлов наклон горизонтальной трубы должен быть направлен в строну котла. Technical file Technical specification Installation Maintenance Accessories Advantages Для упрощения инсталляции, трубопроводы должны быть наклонены по направлению к котлу, чтобы конденсат стекал в котел. Удлинители не имеют такого наклона. Поэтому при установке удлинителей следует обеспечить наклон 3%.

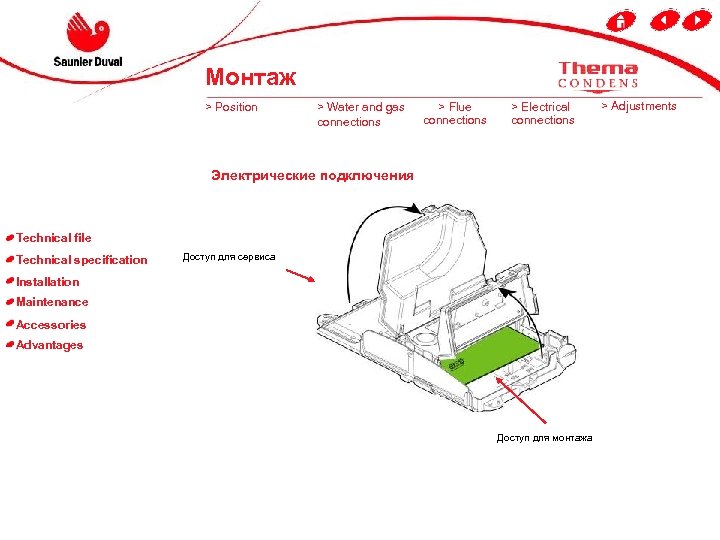

Монтаж > Position > Water and gas connections > Flue connections > Electrical connections Электрические подключения Technical file Technical specification Доступ для сервиса Installation Maintenance Accessories Advantages Доступ для монтажа > Adjustments

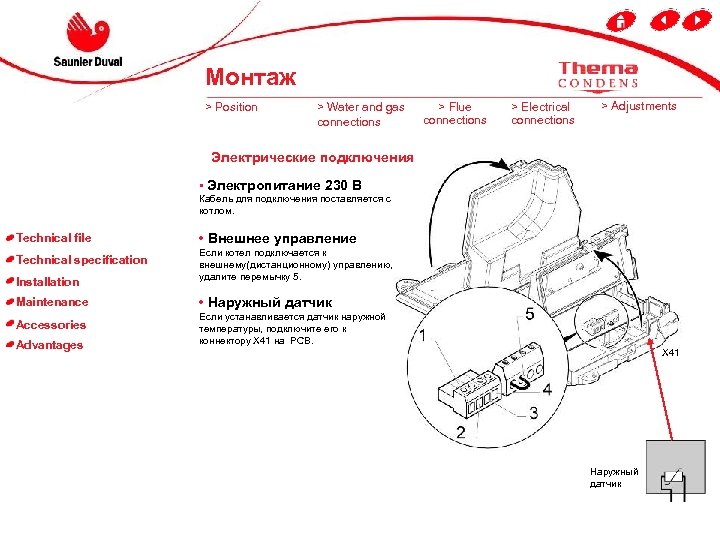

Монтаж > Position > Water and gas connections > Flue connections > Electrical connections > Adjustments Электрические подключения • Электропитание 230 В Кабель для подключения поставляется с котлом. Technical file • Внешнее управление Technical specification Если котел подключается к внешнему(дистанционному) управлению, удалите перемычку 5. Installation Maintenance • Наружный датчик Accessories Если устанавливается датчик наружной температуры, подключите его к коннектору X 41 на PCB. Advantages X 41 Наружный датчик

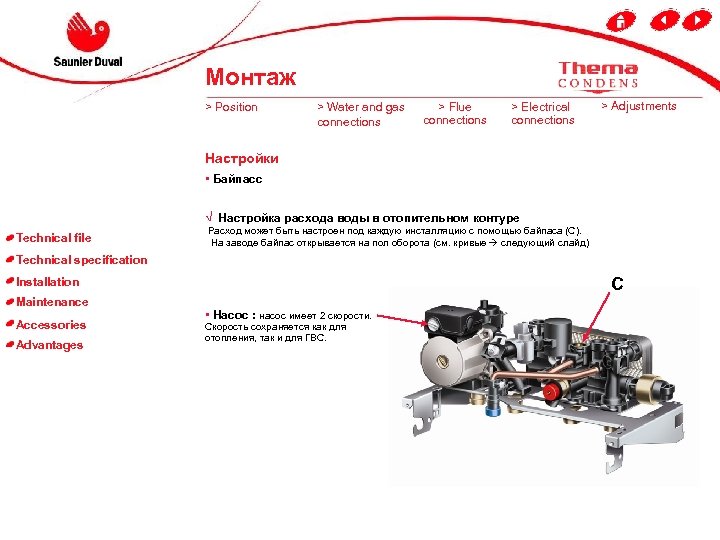

Монтаж > Position > Water and gas connections > Flue connections > Electrical connections > Adjustments Настройки • Байпасс √ Настройка расхода воды в отопительном контуре Technical file Расход может быть настроен под каждую инсталляцию с помощью байпаса (C). На заводе байпас открывается на пол оборота (см. кривые следующий слайд) Technical specification C Installation Maintenance Accessories Advantages • Насос : насос имеет 2 скорости. : Скорость сохраняется как для отопления, так и для ГВС.

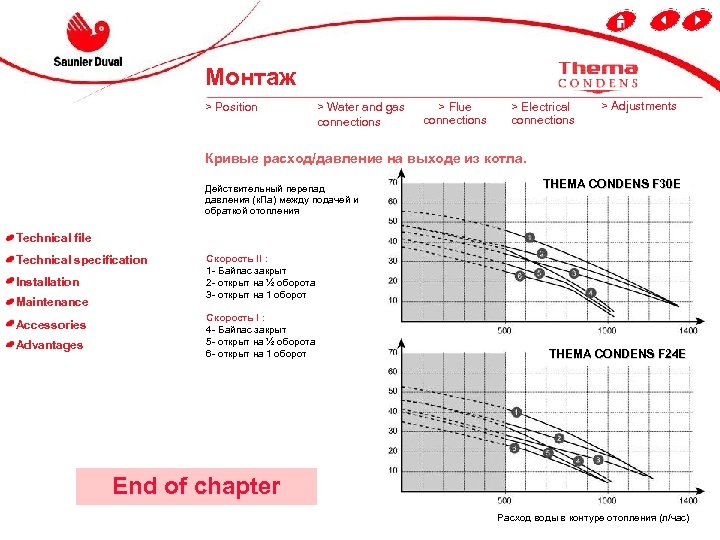

Монтаж > Position > Water and gas connections > Flue connections > Electrical connections > Adjustments Кривые расход/давление на выходе из котла. Действительный перепад давления (к. Па) между подачей и обраткой отопления THEMA CONDENS F 30 E Technical file Technical specification Installation Maintenance Accessories Advantages Скорость II : 1 - Байпас закрыт 2 - открыт на ½ оборота 3 - открыт на 1 оборот Скорость I : 4 - Байпас закрыт 5 - открыт на ½ оборота 6 - открыт на 1 оборот THEMA CONDENS F 24 E End of chapter Расход воды в контуре отопления (л/час)
Монтаж > Dismantling > Annual inspection Демонтаж газового блока и горелки в сборе Technical file Technical specification Installation Maintenance Accessories Advantages 1. Снимите перегородку, отделяющую горелочную часть от гидроблока. 2. Отвинтите гайку на газовом коллекторе 3. Снимите коннекторы с электрода розжига и газового блока 4. Отвинтите 4 гайки крепления фланца горелки 5. Выдвиньте на себя газовый механизм – горелкой вперед. Внимание: не откручивайте винты на коллекторе подачи газовоздушной смеси > Aids to diagnosis > Gas mechanism adjustments

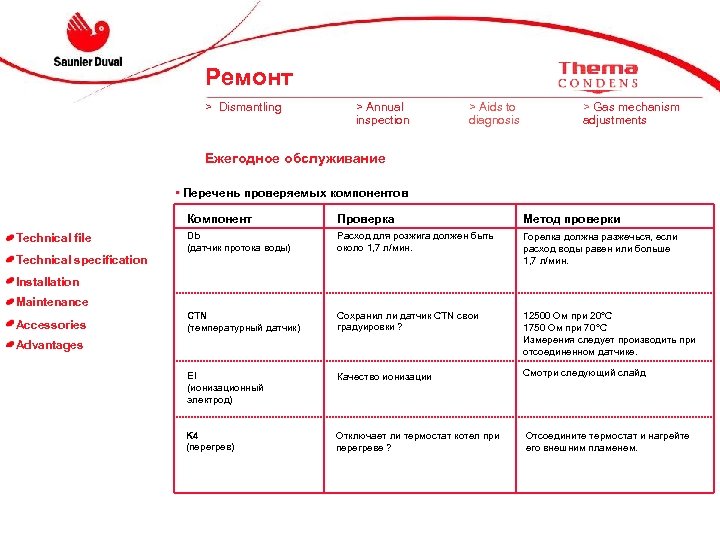

Ремонт > Dismantling > Annual inspection > Aids to diagnosis > Gas mechanism adjustments Ежегодное обслуживание • Перечень проверяемых компонентов Компонент Technical file Technical specification Проверка Метод проверки Db (датчик протока воды) Расход для розжига должен быть около 1, 7 л/мин. Горелка должна разжечься, если расход воды равен или больше 1, 7 л/мин. CTN (температурный датчик) Сохранил ли датчик CTN свои градуировки ? 12500 Ом при 20°C 1750 Ом при 70°C Измерения следует производить при отсоединенном датчике. EI (ионизационный электрод) Качество ионизации Смотри следующий слайд K 4 (перегрев) Отключает ли термостат котел при перегреве ? Отсоедините термостат и нагрейте его внешним пламенем. Installation Maintenance Accessories Advantages

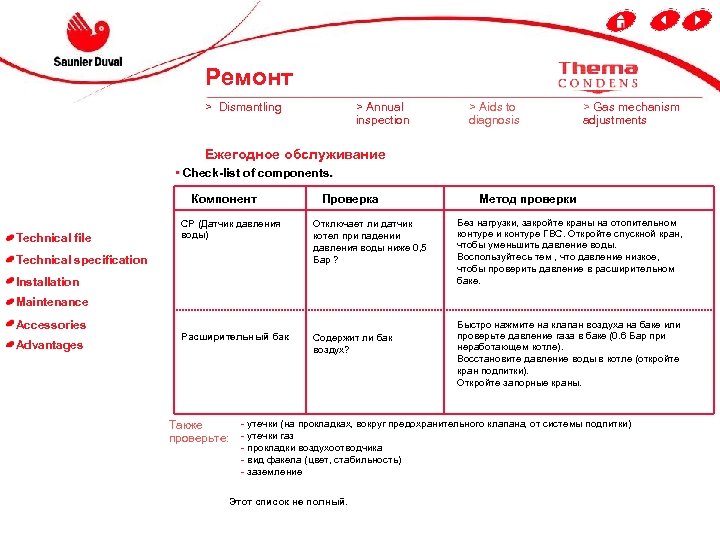

Ремонт > Dismantling > Annual inspection > Aids to diagnosis > Gas mechanism adjustments Ежегодное обслуживание • Check-list of components. . Компонент Technical file Проверка CP (Датчик давления воды) Отключает ли датчик котел при падении давления воды ниже 0, 5 Бар ? Расширительный бак Содержит ли бак воздух? Technical specification Installation Метод проверки Без нагрузки, закройте краны на отопительном контуре и контуре ГВС. Откройте спускной кран, чтобы уменьшить давление воды. Воспользуйтесь тем , что давление низкое, чтобы проверить давление в расширительном баке. Maintenance Accessories Advantages Быстро нажмите на клапан воздуха на баке или проверьте давление газа в баке (0. 6 Бар при неработающем котле). Восстановите давление воды в котле (откройте кран подпитки). Откройте запорные краны. - утечки (на прокладках, вокруг предохранительного клапана, от системы подпитки) Также проверьте: - утечки газ - прокладки воздухоотводчика - вид факела (цвет, стабильность) - заземление Этот список не полный.
Ремонт > Dismantling > Annual inspection > Aids to diagnosis > Gas mechanism adjustments Ежегодное обслуживание • Компоненты, требующие чистки - Разборный фильтр отопления Technical file Technical specification Installation разборный фильтр отопления Maintenance Accessories Advantages фильтр холодной воды - горелка - теплообменник - вентилятор

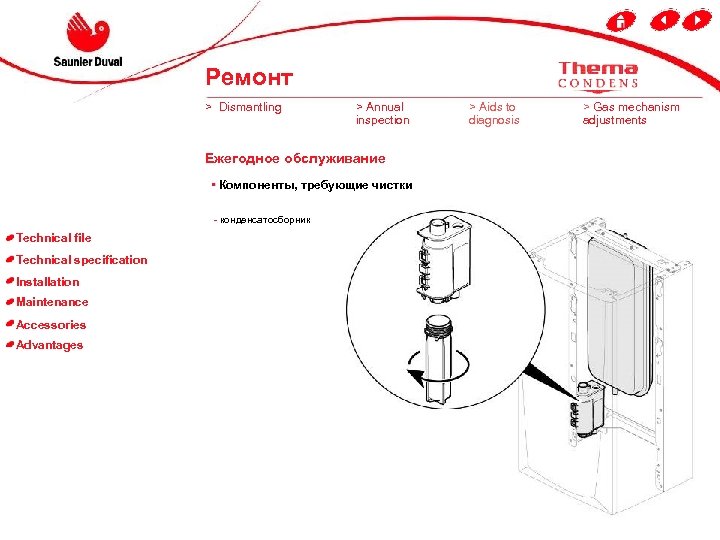

Ремонт > Dismantling > Annual inspection Ежегодное обслуживание • Компоненты, требующие чистки - конденсатосборник Technical file Technical specification Installation Maintenance Accessories Advantages > Aids to diagnosis > Gas mechanism adjustments

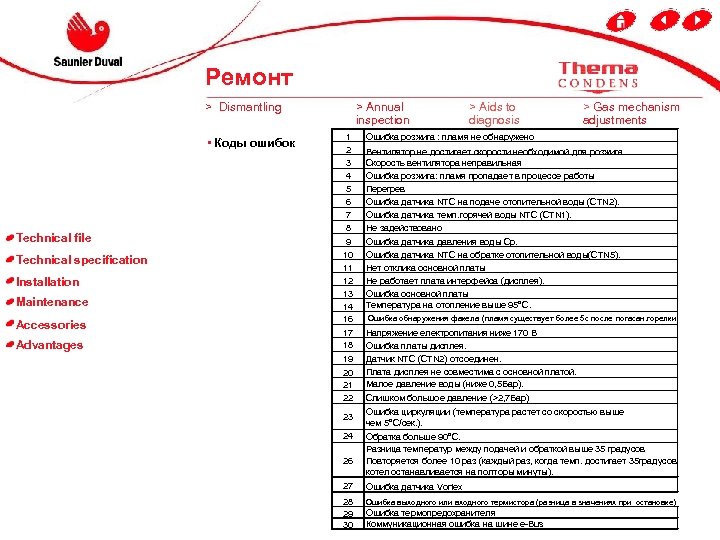

Ремонт > Dismantling • Коды ошибок Technical file Technical specification Installation Maintenance Accessories Advantages > Annual inspection > Aids to diagnosis 1 2 3 4 5 6 7 8 9 10 11 12 13 14 16 Ошибка розжига : пламя не обнаружено 17 18 > Gas mechanism adjustments Напряжение електропитания ниже 170 В Ошибка платы дисплея. Датчик NTC (CTN 2) отсоединен. Плата дисплея не совместима с основной платой. Малое давление воды (ниже 0, 5 Бар). 19 20 21 22 23 24 26 Вентилятор не достигает скорости необходимой для розжига Скорость вентилятора неправильная Ошибка розжига: пламя пропадает в процессе работы Перегрев Ошибка датчика NTC на подаче отопительной воды (CTN 2). Ошибка датчика темп. горячей воды NTC (CTN 1). Не задействовано Ошибка датчика давления воды Cp. Ошибка датчика NTC на обратке отопительной воды(CTN 5). Нет отклика основной платы Не работает плата интерфейса (дисплея). Ошибка основной платы Температура на отопление выше 95°С. Ошибка обнаружения факела (пламя существует более 5 с после погасан. горелки Слишком большое давление (>2, 7 Бар) Ошибка циркуляции (температура растет со скоростью выше чем 5°C/сек. ). Обратка больше 90°C. Разница температур между подачей и обраткой выше 35 градусов Повторяется более 10 раз (каждый раз, когда темп. достигает 35 градусов котел останавливается на полторы минуты). 27 Ошибка датчика Vortex 28 29 30 Ошибка выходного или входного термистора (разница в значениях при остановке) Ошибка термопредохранителя Коммуникационная ошибка на шине e-Bus
Ремонт > Dismantling > Annual inspection > Aids to diagnosis > Gas mechanism adjustments • газовый блок : Клапан безопасности (EVS) Technical file Technical specification Installation Maintenance Accessories Advantages Сопротивление катушек: 34 + 17 Ом При искрообразовании: - 24 В пост. тока от 1 до 2 секунд. - Затем 12 В пост. тока Если 0 В : - Клапан не поврежден . Если 24 В, затем 12 В, но газ не подается на горелку: - Проверьте срабатывание клапана безопасности EVS. - проверьте настройки клапана.

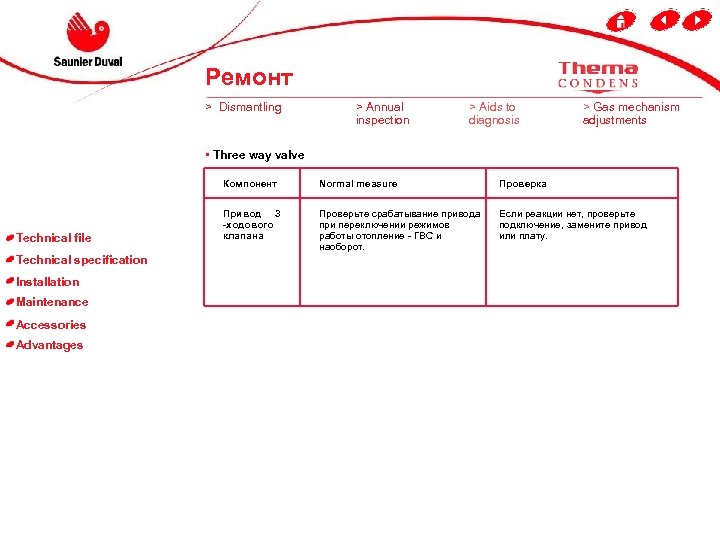

Ремонт > Dismantling > Annual inspection > Aids to diagnosis > Gas mechanism adjustments • Three way valve Компонент Technical file Technical specification Installation Maintenance Accessories Advantages Normal measure Проверка Привод 3 -ходового клапана Проверьте срабатывание привода при переключении режимов работы отопление - ГВС и наоборот. Если реакции нет, проверьте подключение, замените привод или плату.

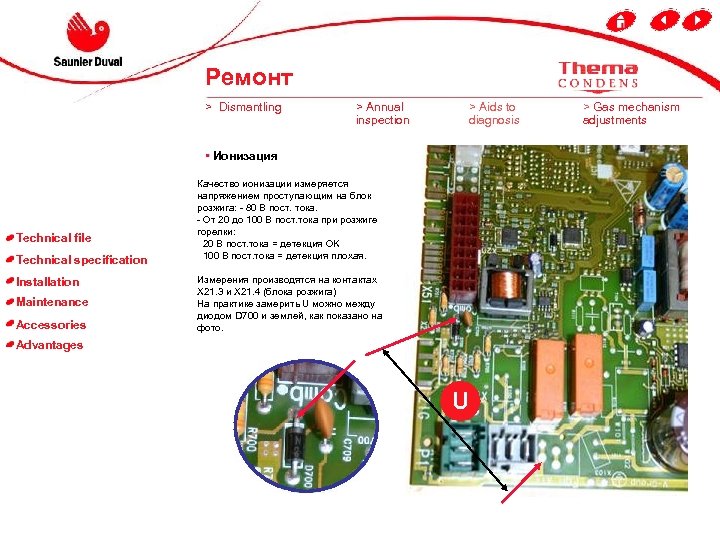

Ремонт > Dismantling > Annual inspection > Aids to diagnosis • Ионизация Technical file Technical specification Installation Maintenance Accessories Качество ионизации измеряется напряжением проступающим на блок розжига: - 80 В пост. тока. - От 20 до 100 В пост. тока при розжиге горелки: 20 В пост. тока = детекция OK 100 В пост. тока = детекция плохая. Измерения производятся на контактах X 21. 3 и X 21. 4 (блока розжига) На практике замерить U можно между диодом D 700 и землей, как показано на фото. Advantages U > Gas mechanism adjustments

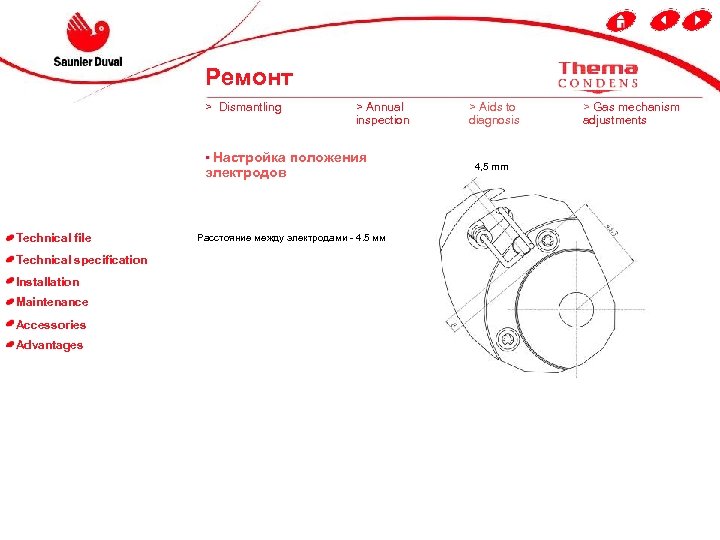

Ремонт > Dismantling > Annual inspection • Настройка положения электродов Technical file Technical specification Installation Maintenance Accessories Advantages Расстояние между электродами - 4. 5 мм > Aids to diagnosis 4, 5 mm > Gas mechanism adjustments

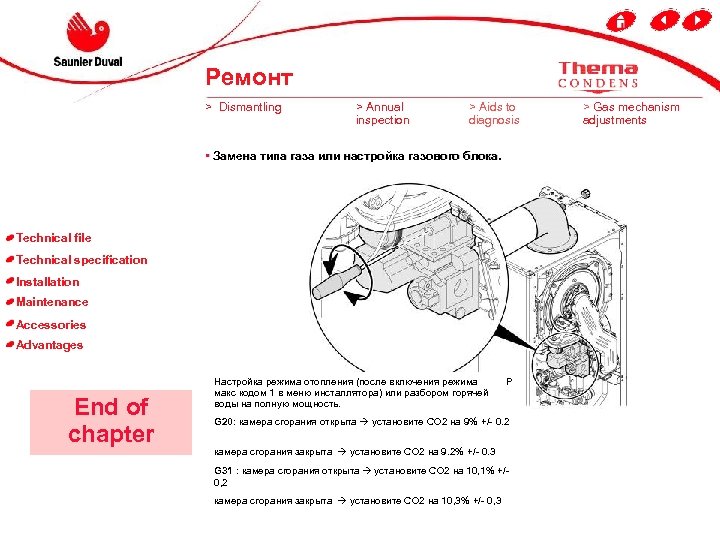

Ремонт > Dismantling > Annual inspection > Aids to diagnosis • Замена типа газа или настройка газового блока Technical file Technical specification Installation Maintenance Accessories Advantages End of chapter Настройка режима отопления (после включения режима Р макс кодом 1 в меню инсталлятора) или разбором горячей воды на полную мощность. G 20: камера сгорания открыта установите CO 2 на 9% +/- 0. 2 xxxxx камера сгорания закрыта установите CO 2 на 9. 2% +/- 0. 3 G 31 : камера сгорания открыта установите CO 2 на 10, 1% +/- 0, 2 камера сгорания закрыта установите CO 2 на 10, 3% +/- 0, 3 > Gas mechanism adjustments

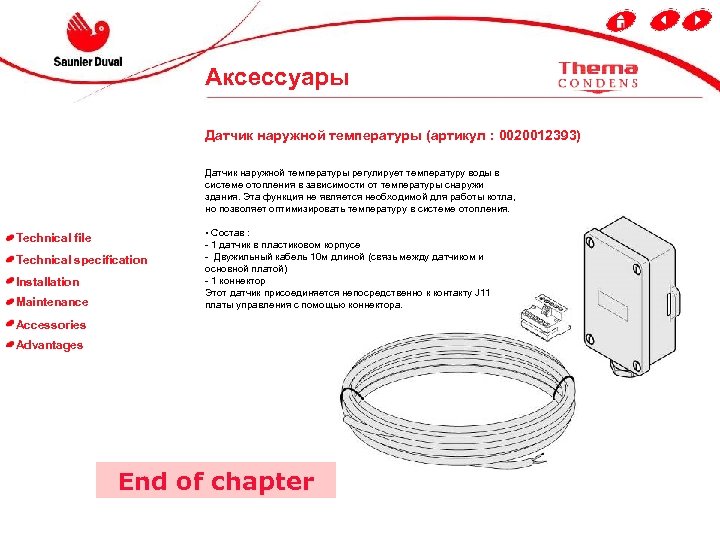

Аксессуары Датчик наружной температуры (артикул : 0020012393) Датчик наружной температуры регулирует температуру воды в системе отопления в зависимости от температуры снаружи здания. Эта функция не является необходимой для работы котла, но позволяет оптимизировать температуру в системе отопления. Technical file Technical specification Installation Maintenance • Состав : - 1 датчик в пластиковом корпусе - Двужильный кабель 10 м длиной (связь между датчиком и основной платой) - 1 коннектор Этот датчик присоединяется непосредственно к контакту J 11 платы управления с помощью коннектора. Accessories Advantages End of chapter

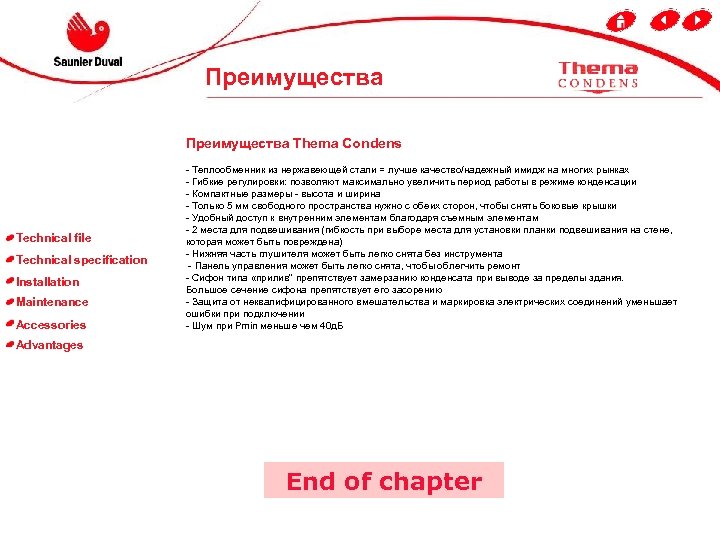

Преимущества Thema Condens Technical file Technical specification Installation Maintenance Accessories - Теплообменник из нержавеющей стали = лучше качество/надежный имидж на многих рынках - Гибкие регулировки: позволяют максимально увеличить период работы в режиме конденсации - Компактные размеры - высота и ширина - Только 5 мм свободного пространства нужно с обеих сторон, чтобы снять боковые крышки - Удобный доступ к внутренним элементам благодаря съемным элементам - 2 места для подвешивания (гибкость при выборе места для установки планки подвешивания на стене, которая может быть повреждена) - Нижняя часть глушителя может быть легко снята без инструмента - Панель управления может быть легко снята, чтобы облегчить ремонт - Сифон типа «прилив" препятствует замерзанию конденсата при выводе за пределы здания. Большое сечение сифона препятствует его засорению - Защита от неквалифицированного вмешательства и маркировка электрических соединений уменьшает ошибки при подключении - Шум при Pmin меньше чем 40 д. Б Advantages End of chapter
