ТД жүйелерінің негізгі параметрлері 3 дәріс Дәрістің

ТД жүйелерінің негізгі параметрлері 3 дәріс

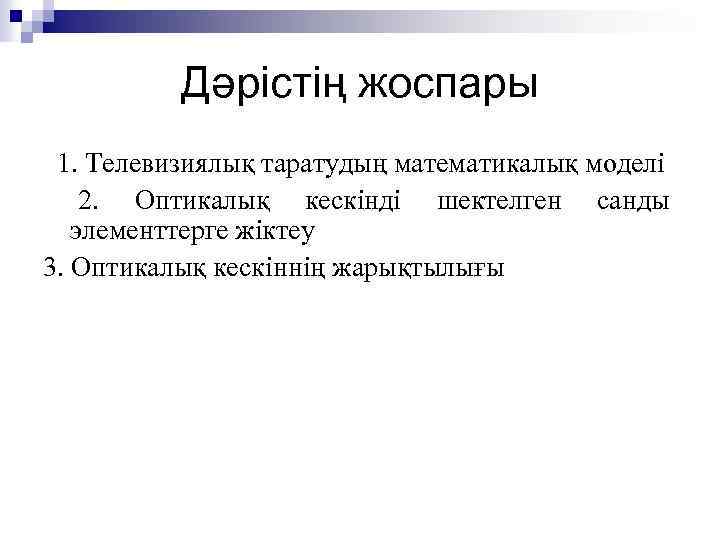

Дәрістің жоспары 1. Телевизиялық таратудың математикалық моделі 2. Оптикалық кескінді шектелген санды элементтерге жіктеу 3. Оптикалық кескіннің жарықтылығы

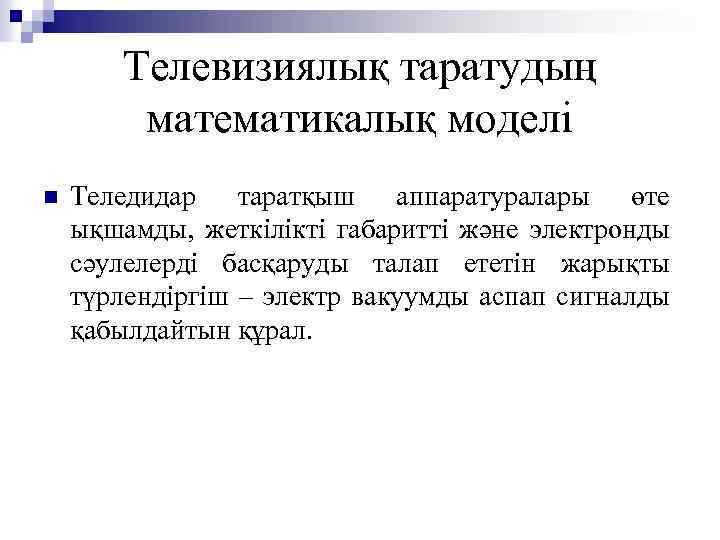

Телевизиялық таратудың математикалық моделі n Теледидар таратқыш аппаратуралары өте ықшамды, жеткілікті габаритті және электронды сәулелерді басқаруды талап ететін жарықты түрлендіргіш – электр вакуумды аспап сигналды қабылдайтын құрал.

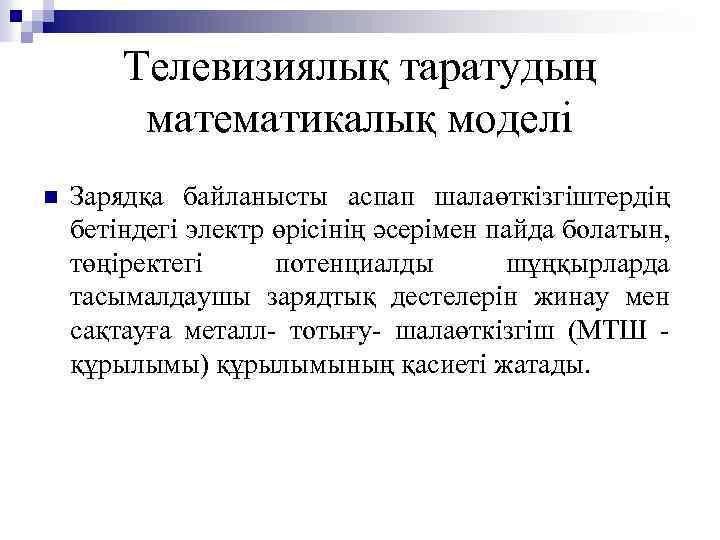

Телевизиялық таратудың математикалық моделі n Зарядқа байланысты аспап шалаөткізгіштердің бетіндегі электр өрісінің әсерімен пайда болатын, төңіректегі потенциалды шұңқырларда тасымалдаушы зарядтық дестелерін жинау мен сақтауға металл- тотығу- шалаөткізгіш (МТШ құрылымы) құрылымының қасиеті жатады.

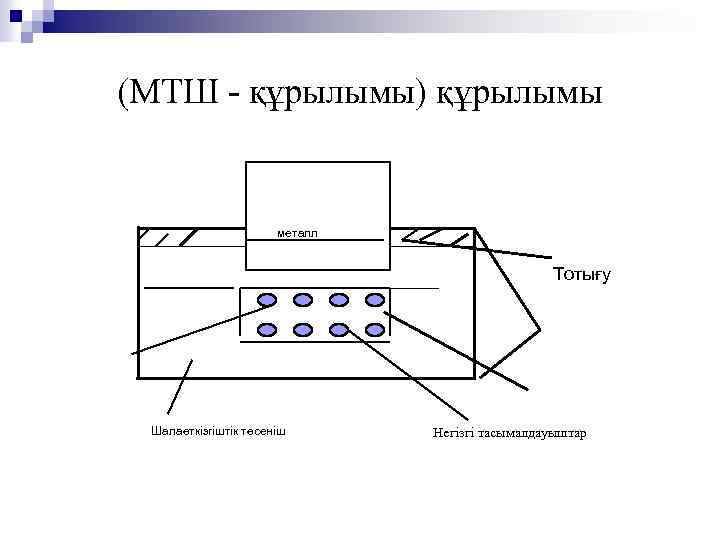

(МТШ - құрылымы) құрылымы металл Тотығу Шалаөткізгіштік төсеніш Негізгі тасымалдауыштар

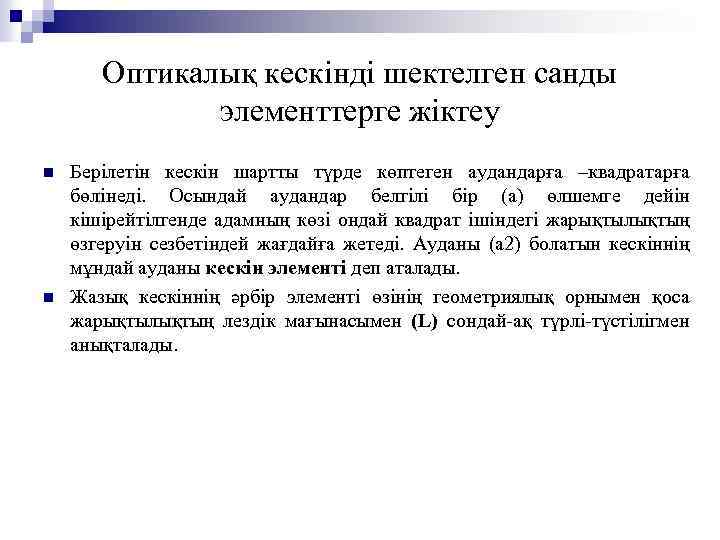

Оптикалық кескінді шектелген санды элементтерге жіктеу n n Берілетін кескін шартты түрде көптеген аудандарға –квадратарға бөлінеді. Осындай аудандар белгілі бір (а) өлшемге дейін кішірейтілгенде адамның көзі ондай квадрат ішіндегі жарықтылықтың өзгеруін сезбетіндей жағдайға жетеді. Ауданы (а 2) болатын кескіннің мұндай ауданы кескін элементі деп аталады. Жазық кескіннің әрбір элементі өзінің геометриялық орнымен қоса жарықтылықтың лездік мағынасымен (L) сондай-ақ түрлі-түстілігмен анықталады.

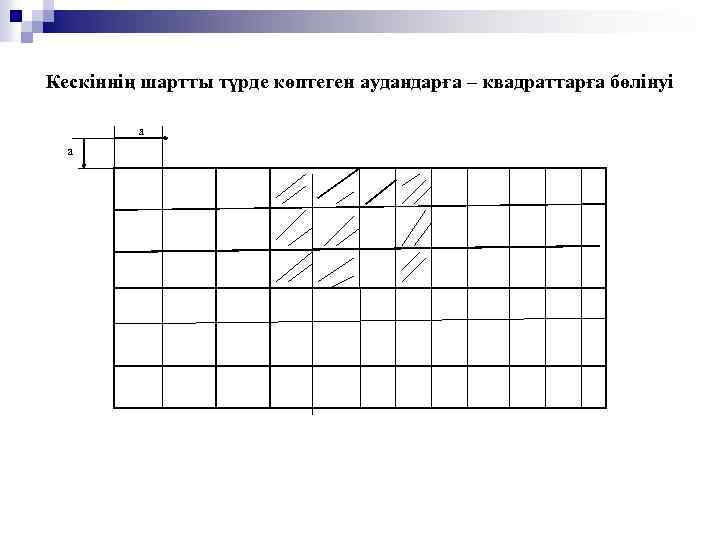

Кескіннің шартты түрде көптеген аудандарға – квадраттарға бөлінуі а а

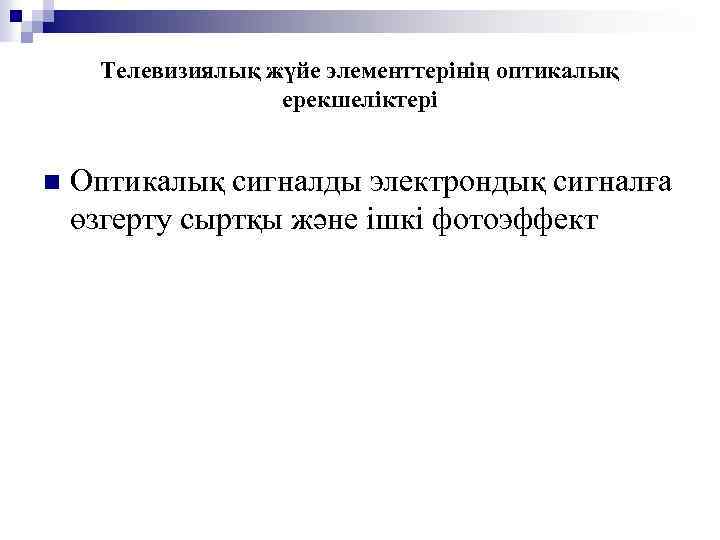

Телевизиялық жүйе элементтерінің оптикалық ерекшеліктері n Оптикалық сигналды электрондық сигналға өзгерту сыртқы және ішкі фотоэффект
