TCM IEI ISE an II TEHNOLOGIA MATERIALELOR II

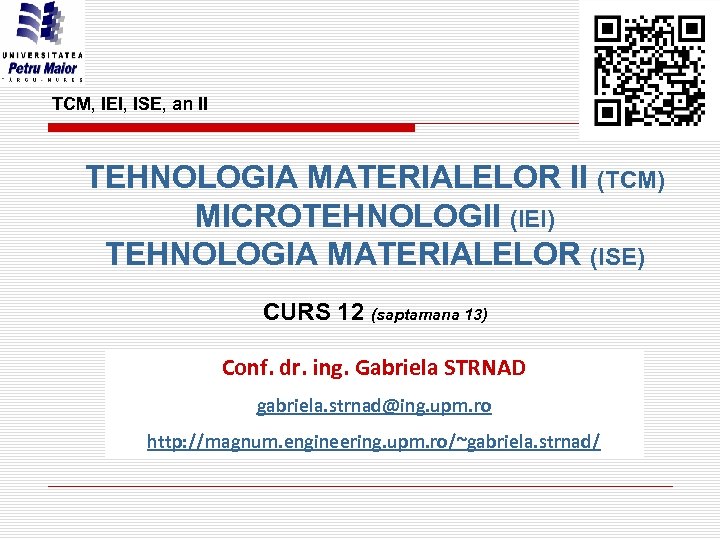

TCM, IEI, ISE, an II TEHNOLOGIA MATERIALELOR II (TCM) MICROTEHNOLOGII (IEI) TEHNOLOGIA MATERIALELOR (ISE) CURS 12 (saptamana 13) Conf. dr. ing. Gabriela STRNAD gabriela. strnad@ing. upm. ro http: //magnum. engineering. upm. ro/~gabriela. strnad/

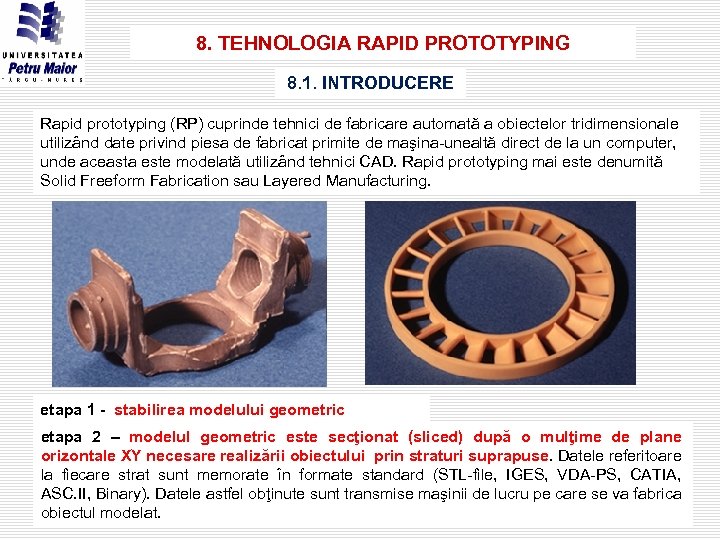

8. TEHNOLOGIA RAPID PROTOTYPING 8. 1. INTRODUCERE Rapid prototyping (RP) cuprinde tehnici de fabricare automată a obiectelor tridimensionale utilizând date privind piesa de fabricat primite de maşina-unealtă direct de la un computer, unde aceasta este modelată utilizând tehnici CAD. Rapid prototyping mai este denumită Solid Freeform Fabrication sau Layered Manufacturing. etapa 1 - stabilirea modelului geometric etapa 2 – modelul geometric este secţionat (sliced) după o mulţime de plane orizontale XY necesare realizării obiectului prin straturi suprapuse. Datele referitoare la fiecare strat sunt memorate în formate standard (STL-file, IGES, VDA-PS, CATIA, ASC. II, Binary). Datele astfel obţinute sunt transmise maşinii de lucru pe care se va fabrica obiectul modelat.

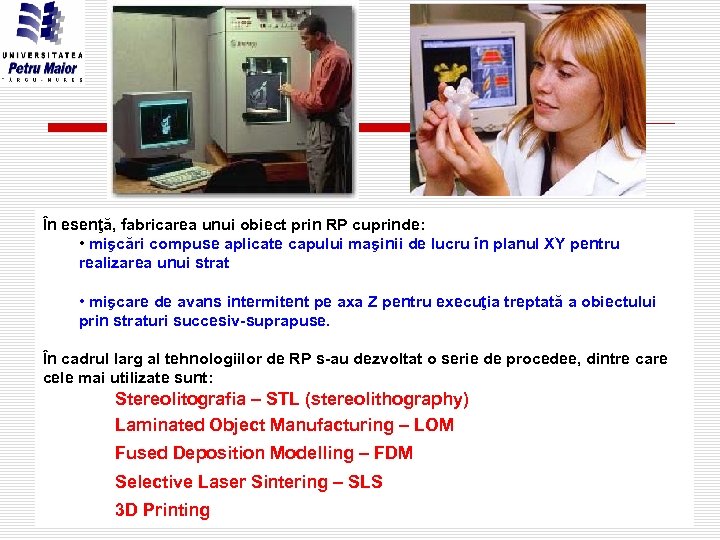

În esenţă, fabricarea unui obiect prin RP cuprinde: • mişcări compuse aplicate capului maşinii de lucru în planul XY pentru realizarea unui strat • mişcare de avans intermitent pe axa Z pentru execuţia treptată a obiectului prin straturi succesiv-suprapuse. În cadrul larg al tehnologiilor de RP s-au dezvoltat o serie de procedee, dintre care cele mai utilizate sunt: Stereolitografia – STL (stereolithography) Laminated Object Manufacturing – LOM Fused Deposition Modelling – FDM Selective Laser Sintering – SLS 3 D Printing

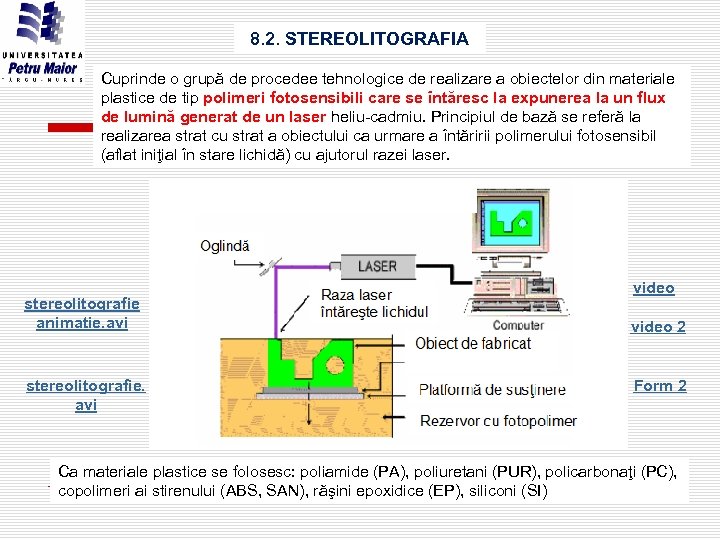

8. 2. STEREOLITOGRAFIA Cuprinde o grupă de procedee tehnologice de realizare a obiectelor din materiale plastice de tip polimeri fotosensibili care se întăresc la expunerea la un flux de lumină generat de un laser heliu-cadmiu. Principiul de bază se referă la realizarea strat cu strat a obiectului ca urmare a întăririi polimerului fotosensibil (aflat iniţial în stare lichidă) cu ajutorul razei laser. stereolitografie animatie. avi stereolitografie. avi video 2 Form 2 Ca materiale plastice se folosesc: poliamide (PA), poliuretani (PUR), policarbonaţi (PC), copolimeri ai stirenului (ABS, SAN), răşini epoxidice (EP), siliconi (SI)

8. 3. LOM – LAMINATED OBJECT MANUFACTURING Utilizează un laser cu CO 2 pentru a crea straturile succesive 2 D ale obiectului tridimensional modelat, straturi ce sunt configurate pe o hârtie specială (sau folii de material plastic, ceramice, aluminiu) cu adeziv pe faţa inferioară lom animation. avi video

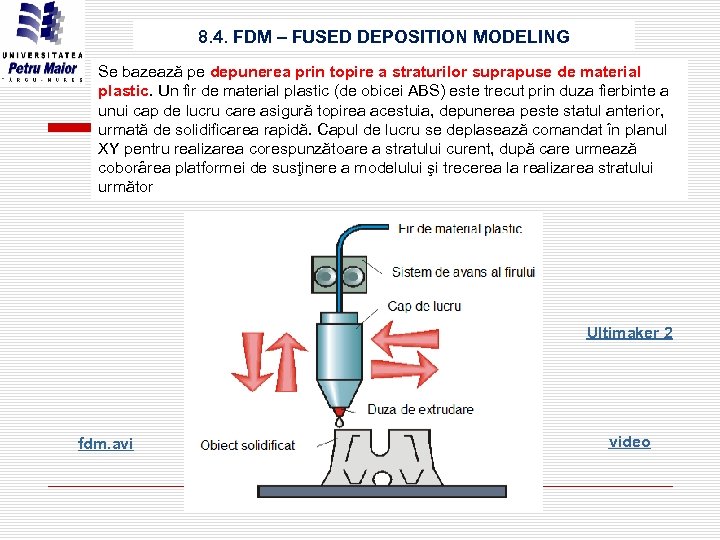

8. 4. FDM – FUSED DEPOSITION MODELING Se bazează pe depunerea prin topire a straturilor suprapuse de material plastic. Un fir de material plastic (de obicei ABS) este trecut prin duza fierbinte a unui cap de lucru care asigură topirea acestuia, depunerea peste statul anterior, urmată de solidificarea rapidă. Capul de lucru se deplasează comandat în planul XY pentru realizarea corespunzătoare a stratului curent, după care urmează coborârea platformei de susţinere a modelului şi trecerea la realizarea stratului următor Ultimaker 2 fdm. avi video

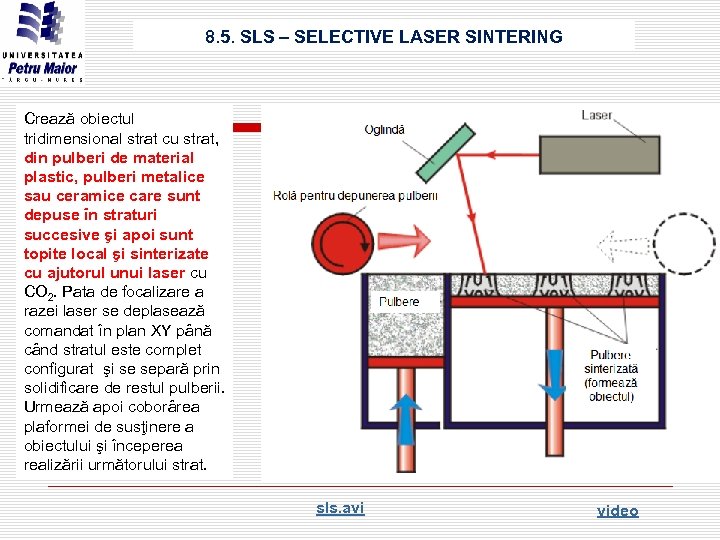

8. 5. SLS – SELECTIVE LASER SINTERING Crează obiectul tridimensional strat cu strat, din pulberi de material plastic, pulberi metalice sau ceramice care sunt depuse în straturi succesive şi apoi sunt topite local şi sinterizate cu ajutorul unui laser cu CO 2. Pata de focalizare a razei laser se deplasează comandat în plan XY până când stratul este complet configurat şi se separă prin solidificare de restul pulberii. Urmează apoi coborârea plaformei de susţinere a obiectului şi începerea realizării următorului strat. sls. avi video

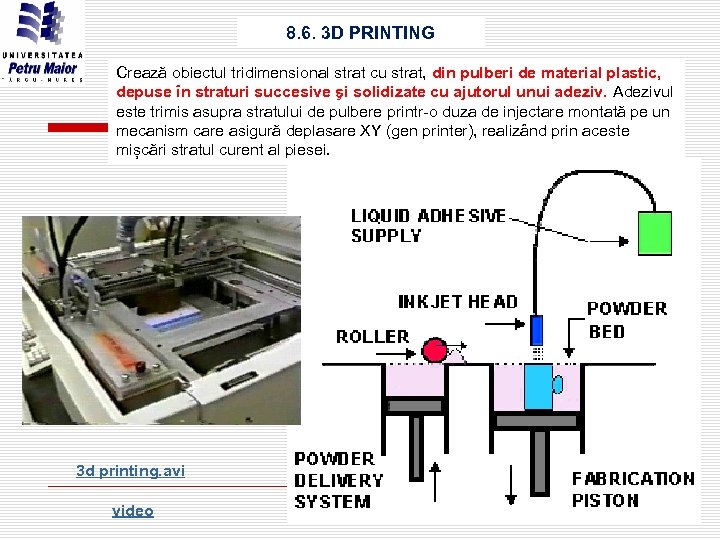

8. 6. 3 D PRINTING Crează obiectul tridimensional strat cu strat, din pulberi de material plastic, depuse în straturi succesive şi solidizate cu ajutorul unui adeziv. Adezivul este trimis asupra stratului de pulbere printr-o duza de injectare montată pe un mecanism care asigură deplasare XY (gen printer), realizând prin aceste mișcări stratul curent al piesei. 3 d printing. avi video

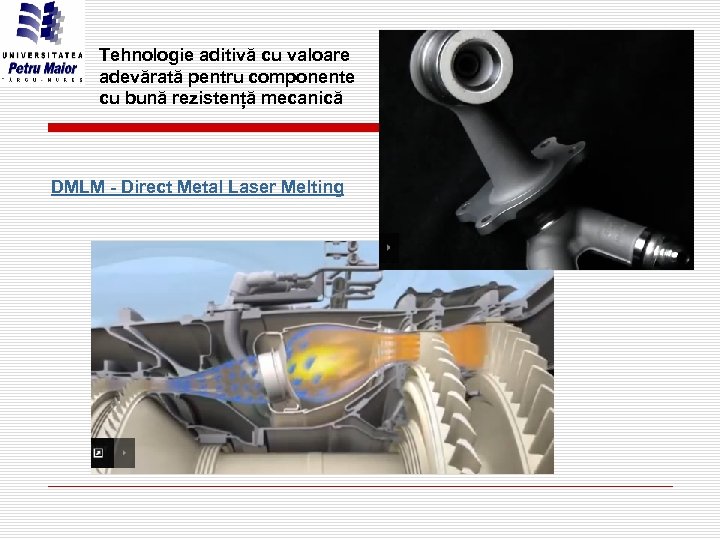

Tehnologie aditivă cu valoare adevărată pentru componente cu bună rezistență mecanică DMLM - Direct Metal Laser Melting

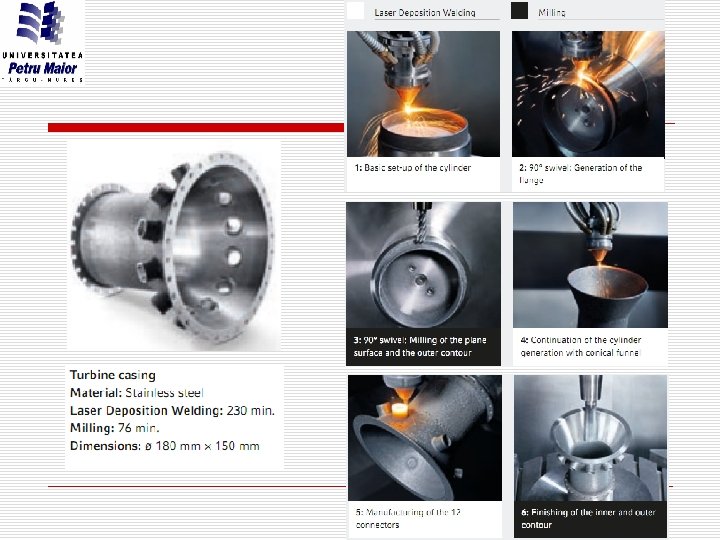

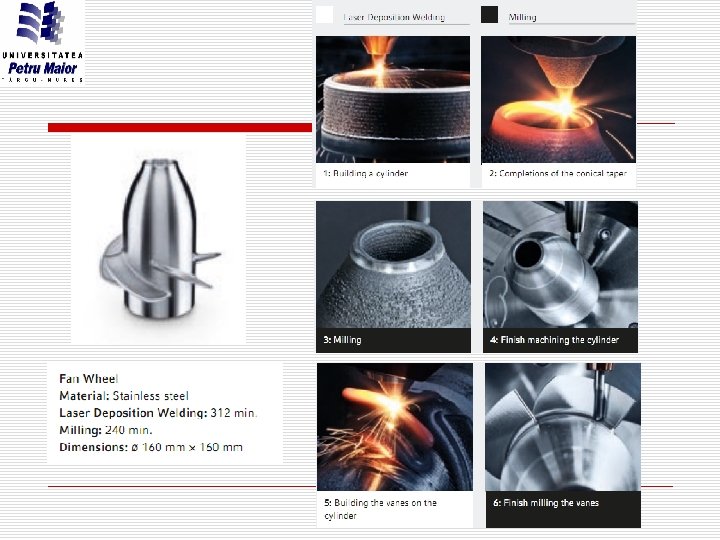

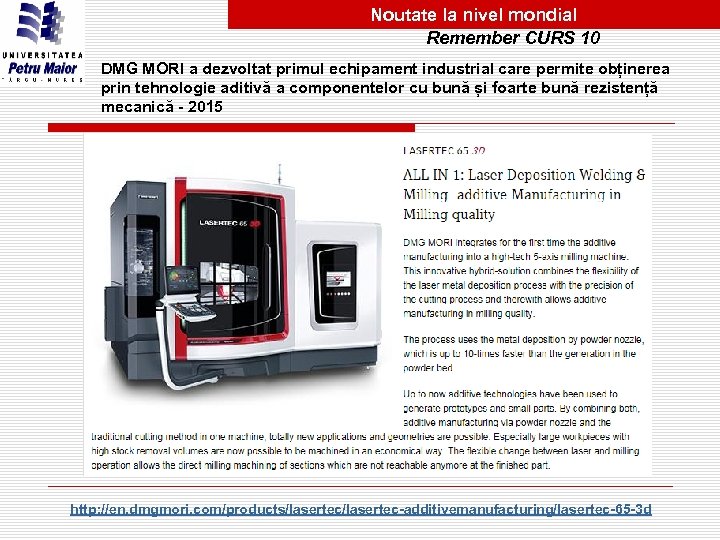

Noutate la nivel mondial Remember CURS 10 DMG MORI a dezvoltat primul echipament industrial care permite obținerea prin tehnologie aditivă a componentelor cu bună și foarte bună rezistență mecanică - 2015 http: //en. dmgmori. com/products/lasertec-additivemanufacturing/lasertec-65 -3 d

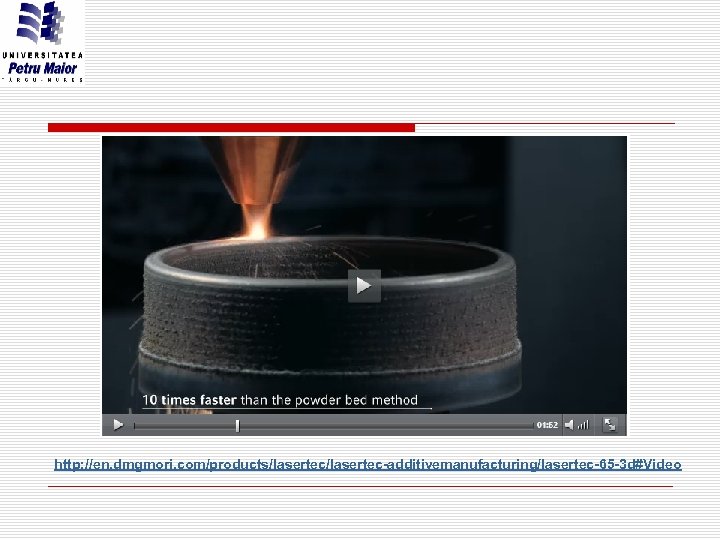

http: //en. dmgmori. com/products/lasertec-additivemanufacturing/lasertec-65 -3 d#Video

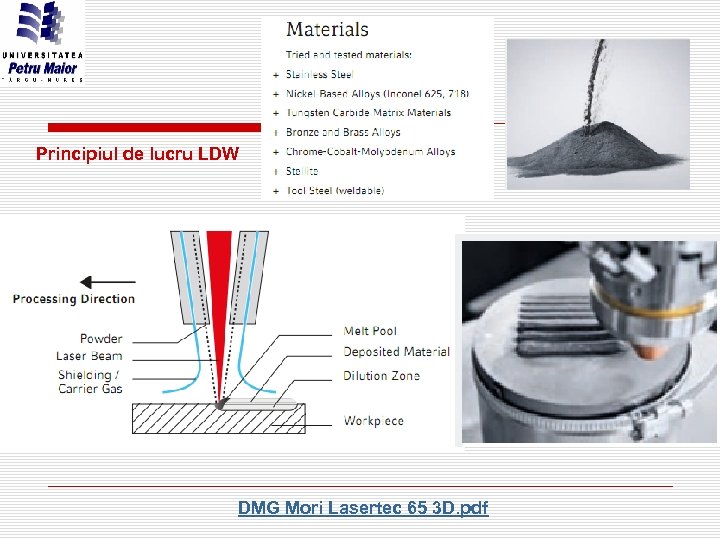

Principiul de lucru LDW DMG Mori Lasertec 65 3 D. pdf

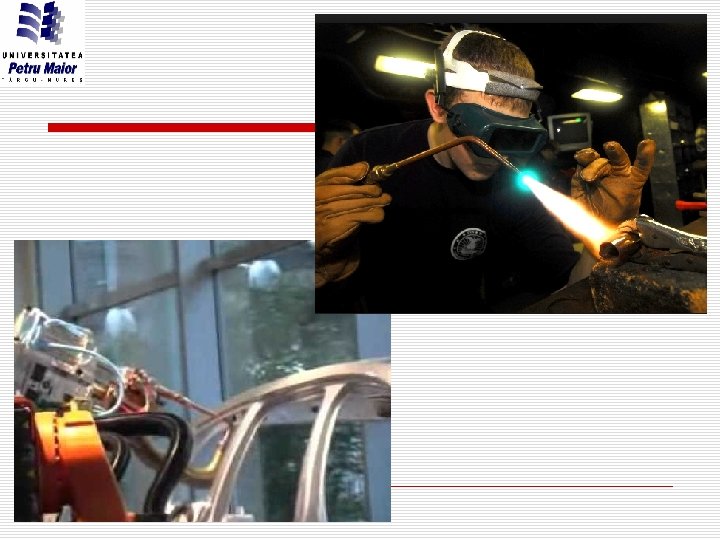

6. SUDAREA 6. 1. INTRODUCERE

6. 2. SUDAREA MANUALĂ CU ELECTROD METALIC ÎNVELIT ŞI ARC ELECTRIC DESCOPERIT sudare cu arc electric. avi video

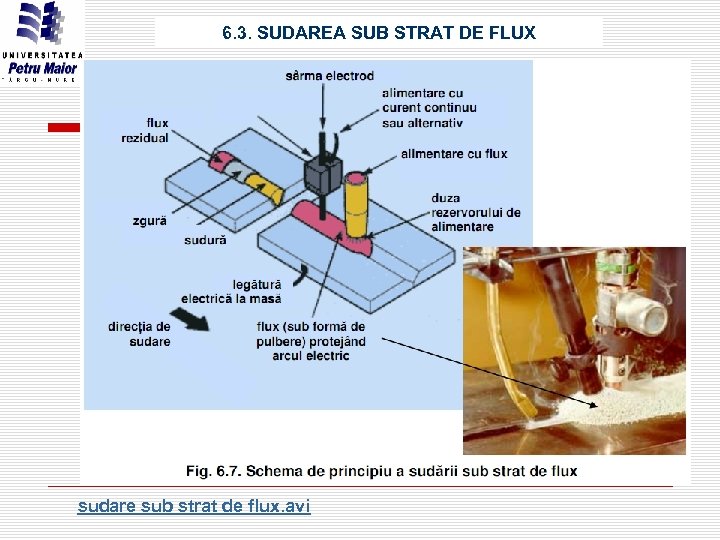

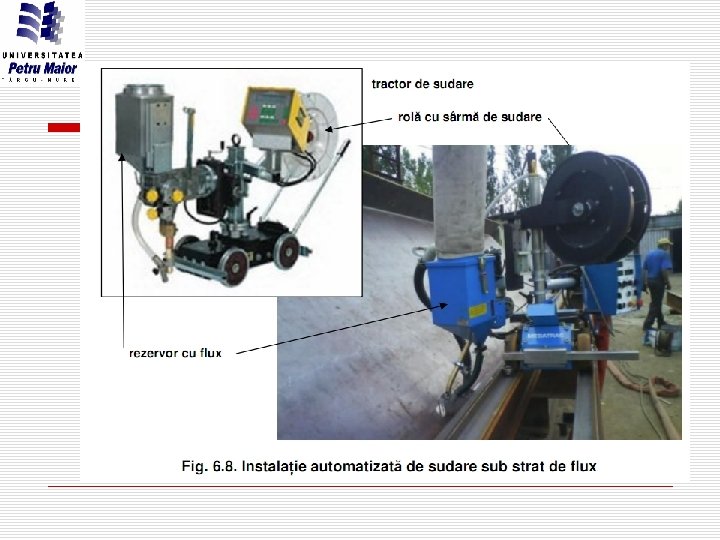

6. 3. SUDAREA SUB STRAT DE FLUX sudare sub strat de flux. avi

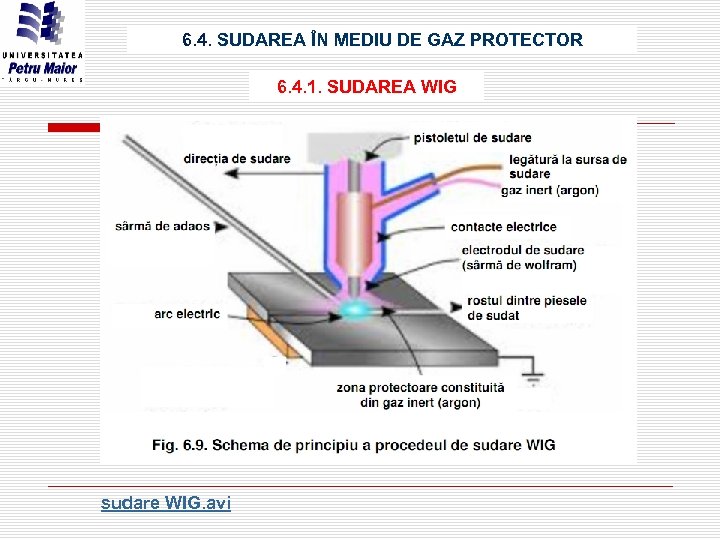

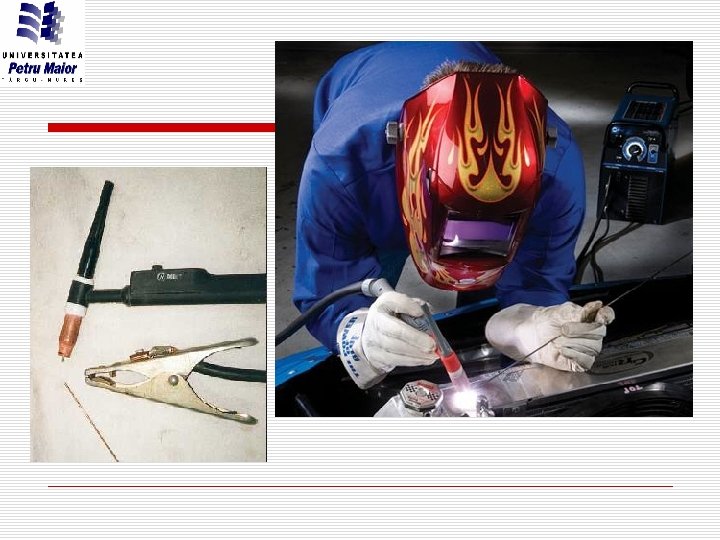

6. 4. SUDAREA ÎN MEDIU DE GAZ PROTECTOR 6. 4. 1. SUDAREA WIG sudare WIG. avi

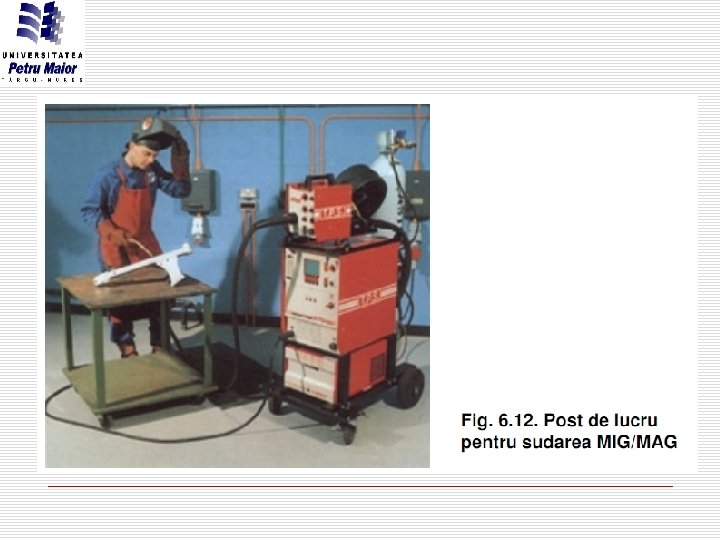

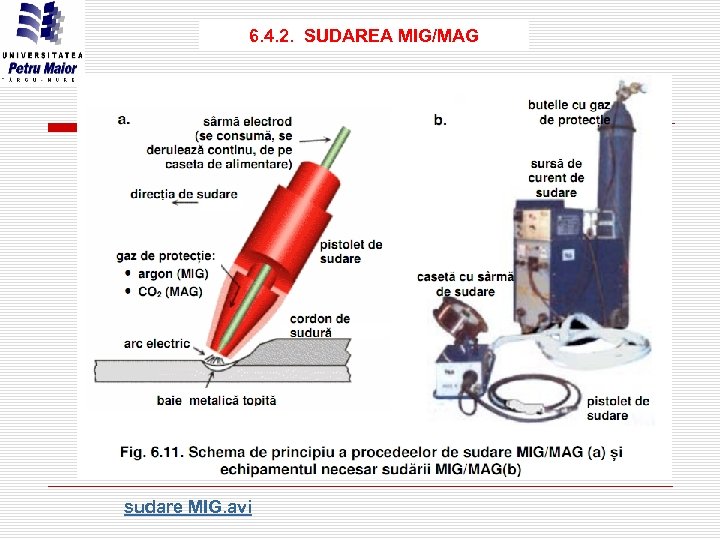

6. 4. 2. SUDAREA MIG/MAG sudare MIG. avi

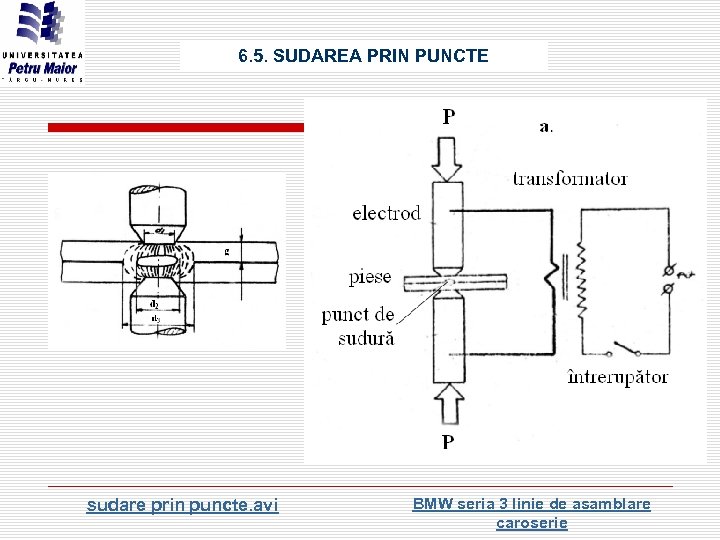

6. 5. SUDAREA PRIN PUNCTE sudare prin puncte. avi BMW seria 3 linie de asamblare caroserie

Vă mulțumesc pentru participarea la curs ! Succes la examen !!!
