Taktische Ventilation Südmersen Taktische Ventilation Inhalt 1

Taktische Ventilation Südmersen Taktische Ventilation

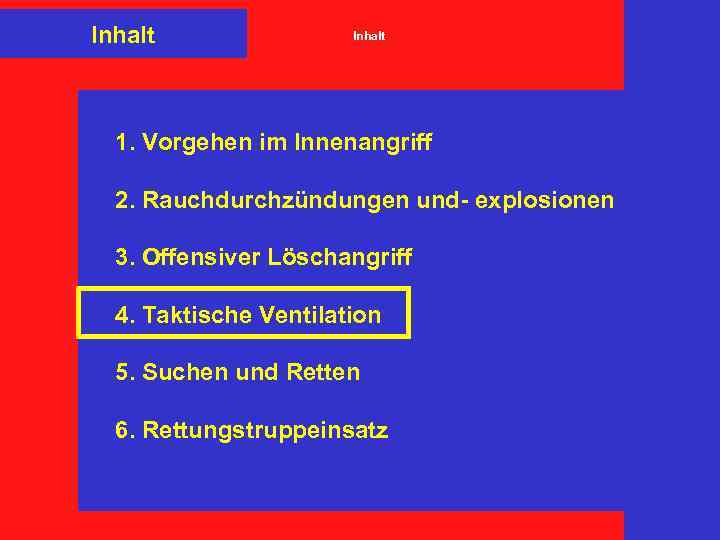

Inhalt 1. Vorgehen im Innenangriff 2. Rauchdurchzündungen und- explosionen 3. Offensiver Löschangriff 4. Taktische Ventilation 5. Suchen und Retten 6. Rettungstruppeinsatz

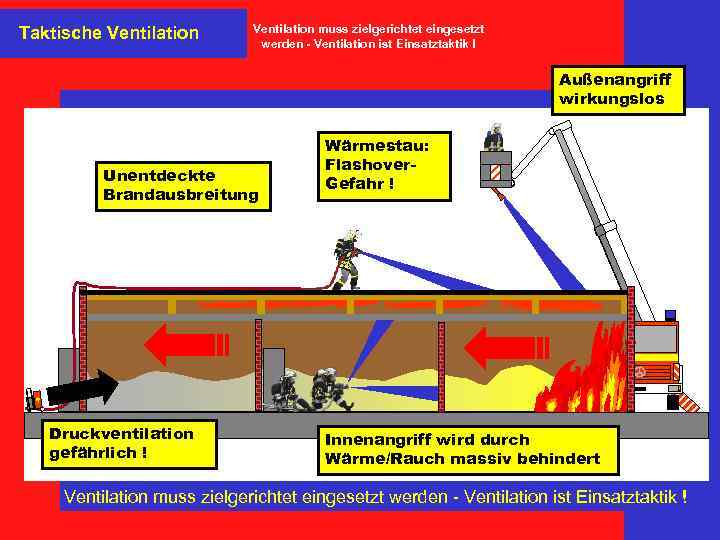

Taktische Ventilation muss zielgerichtet eingesetzt werden - Ventilation ist Einsatztaktik ! Außenangriff wirkungslos Unentdeckte Brandausbreitung Druckventilation gefährlich ! Wärmestau: Flashover. Gefahr ! Innenangriff wird durch Wärme/Rauch massiv behindert Ventilation muss zielgerichtet eingesetzt werden - Ventilation ist Einsatztaktik !

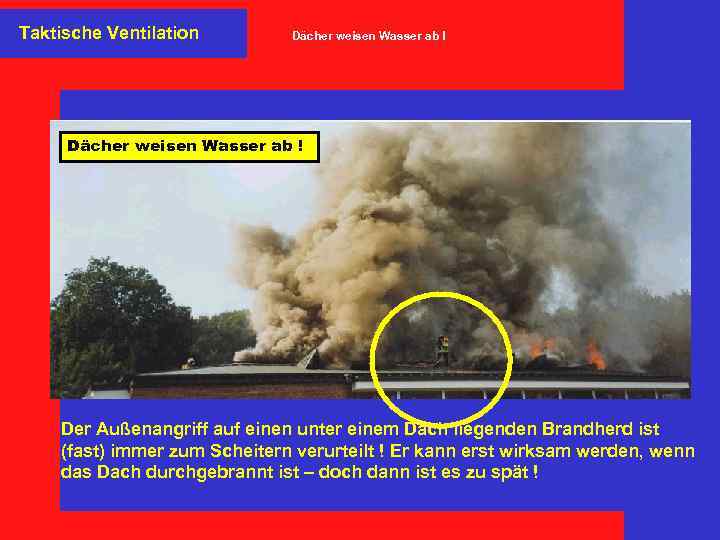

Taktische Ventilation Dächer weisen Wasser ab ! Der Außenangriff auf einen unter einem Dach liegenden Brandherd ist (fast) immer zum Scheitern verurteilt ! Er kann erst wirksam werden, wenn das Dach durchgebrannt ist – doch dann ist es zu spät !

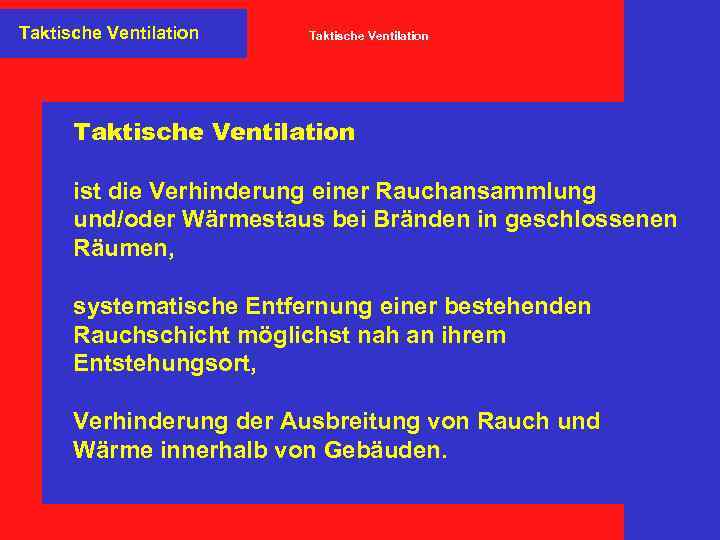

Taktische Ventilation ist die Verhinderung einer Rauchansammlung und/oder Wärmestaus bei Bränden in geschlossenen Räumen, systematische Entfernung einer bestehenden Rauchschicht möglichst nah an ihrem Entstehungsort, Verhinderung der Ausbreitung von Rauch und Wärme innerhalb von Gebäuden.

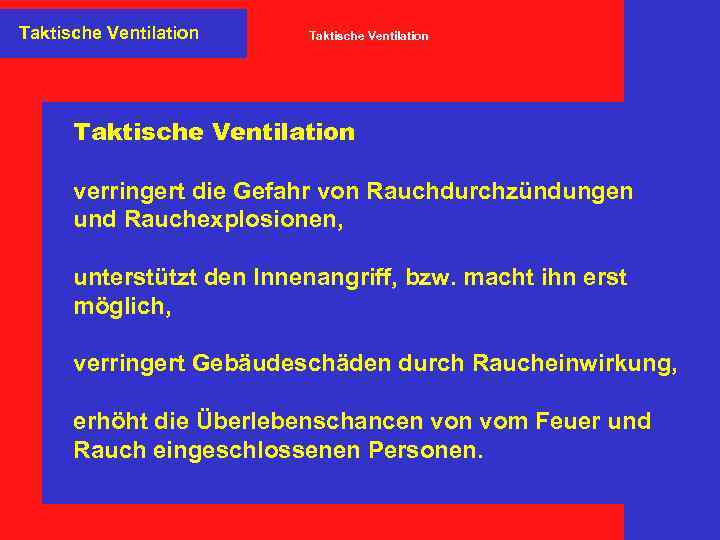

Taktische Ventilation verringert die Gefahr von Rauchdurchzündungen und Rauchexplosionen, unterstützt den Innenangriff, bzw. macht ihn erst möglich, verringert Gebäudeschäden durch Raucheinwirkung, erhöht die Überlebenschancen vom Feuer und Rauch eingeschlossenen Personen.

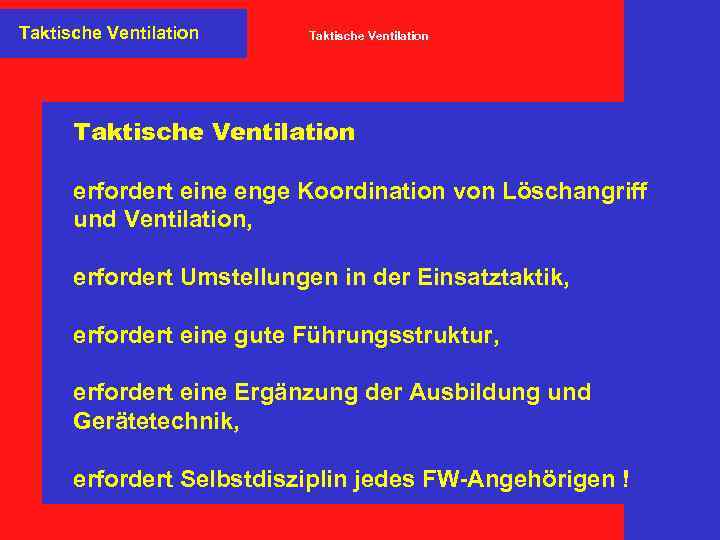

Taktische Ventilation erfordert eine enge Koordination von Löschangriff und Ventilation, erfordert Umstellungen in der Einsatztaktik, erfordert eine gute Führungsstruktur, erfordert eine Ergänzung der Ausbildung und Gerätetechnik, erfordert Selbstdisziplin jedes FW-Angehörigen !

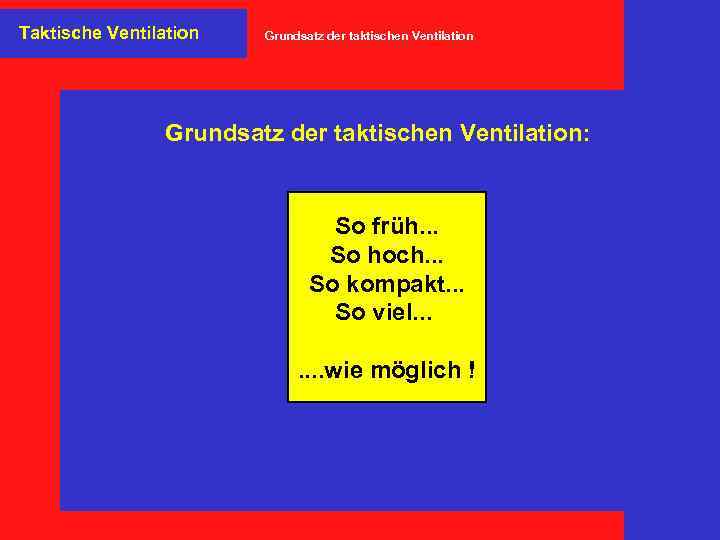

Taktische Ventilation Grundsatz der taktischen Ventilation: So früh. . . So hoch. . . So kompakt. . . So viel. . . . wie möglich !

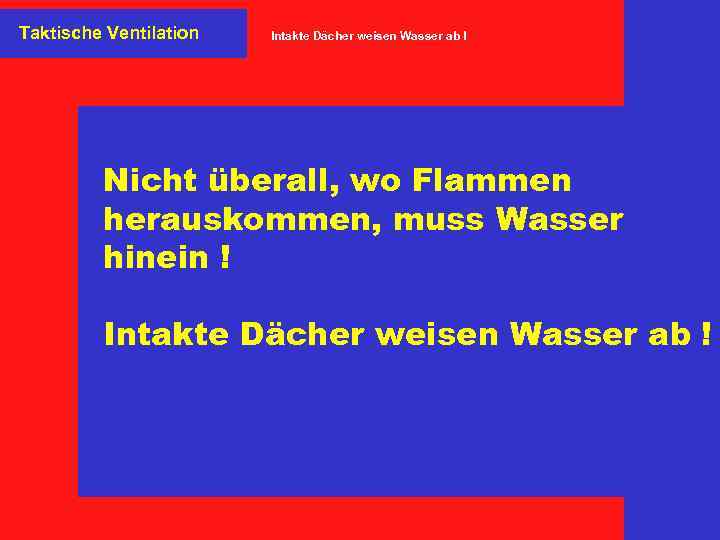

Taktische Ventilation Intakte Dächer weisen Wasser ab ! Nicht überall, wo Flammen herauskommen, muss Wasser hinein ! Intakte Dächer weisen Wasser ab !

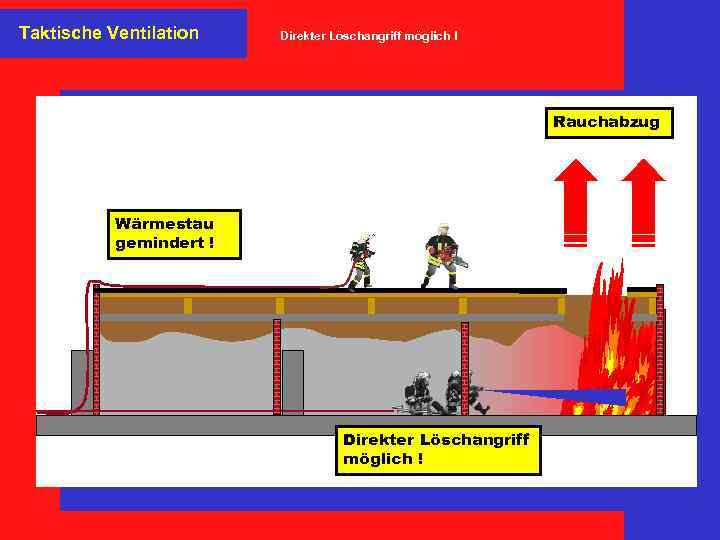

Taktische Ventilation Direkter Löschangriff möglich ! Rauchabzug Wärmestau gemindert ! Direkter Löschangriff möglich !

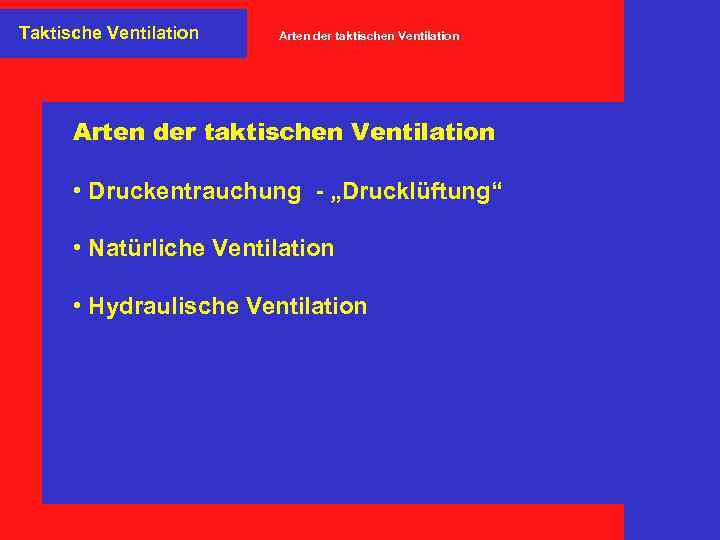

Taktische Ventilation Arten der taktischen Ventilation • Druckentrauchung - „Drucklüftung“ • Natürliche Ventilation • Hydraulische Ventilation

Taktische Ventilation Druckentrauchung

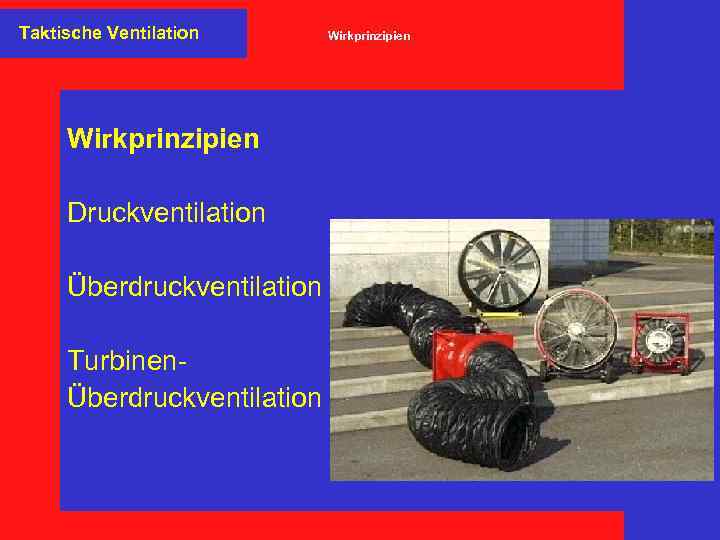

Taktische Ventilation Wirkprinzipien Druckventilation Überdruckventilation TurbinenÜberdruckventilation Wirkprinzipien

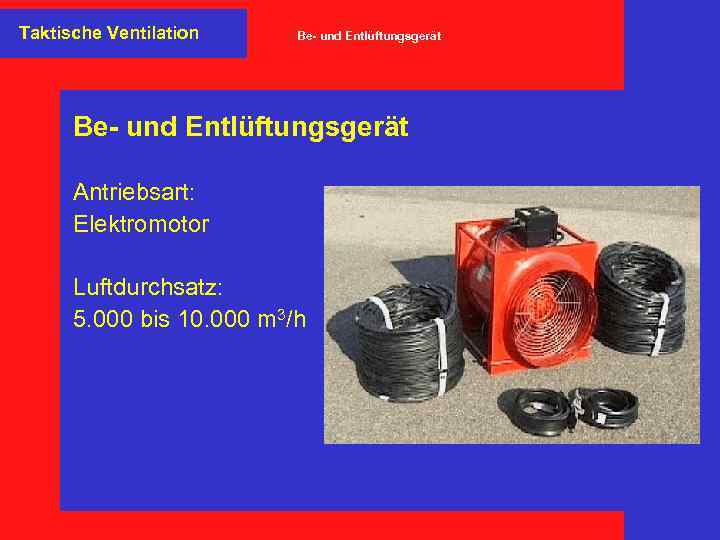

Taktische Ventilation Be- und Entlüftungsgerät Antriebsart: Elektromotor Luftdurchsatz: 5. 000 bis 10. 000 m 3/h

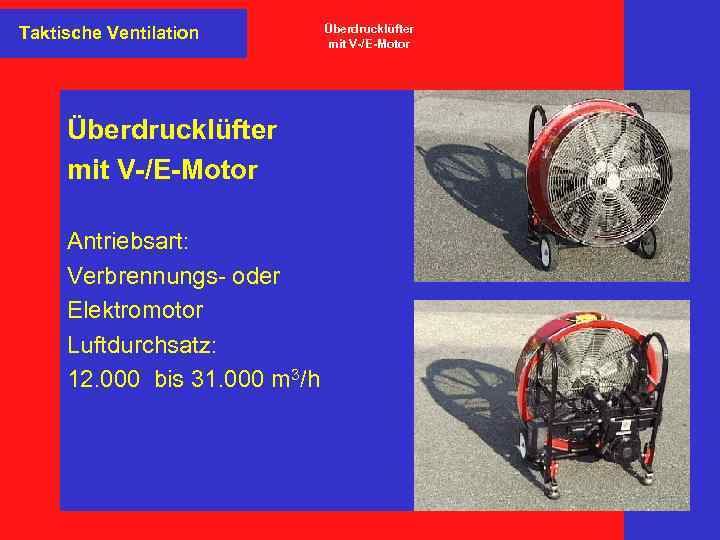

Taktische Ventilation Überdrucklüfter mit V-/E-Motor Antriebsart: Verbrennungs- oder Elektromotor Luftdurchsatz: 12. 000 bis 31. 000 m 3/h Überdrucklüfter mit V-/E-Motor

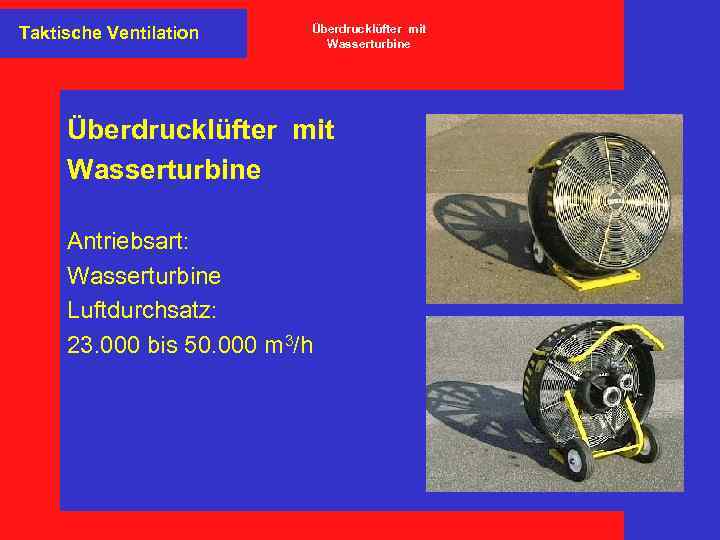

Taktische Ventilation Überdrucklüfter mit Wasserturbine Antriebsart: Wasserturbine Luftdurchsatz: 23. 000 bis 50. 000 m 3/h

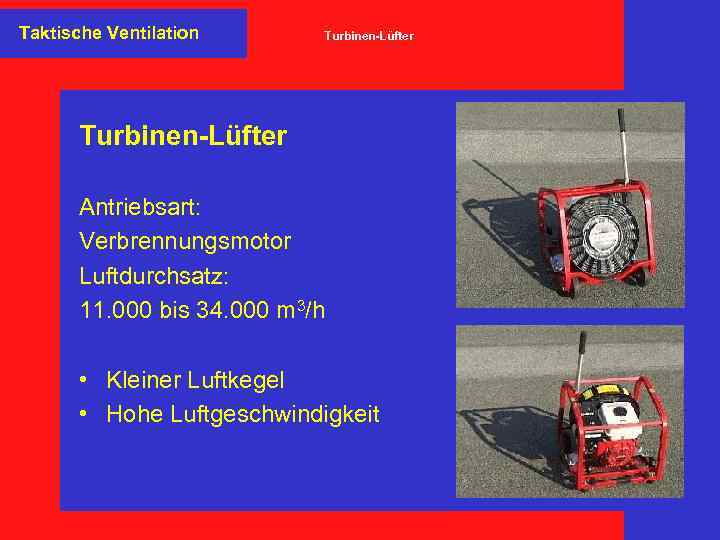

Taktische Ventilation Turbinen-Lüfter Antriebsart: Verbrennungsmotor Luftdurchsatz: 11. 000 bis 34. 000 m 3/h • Kleiner Luftkegel • Hohe Luftgeschwindigkeit

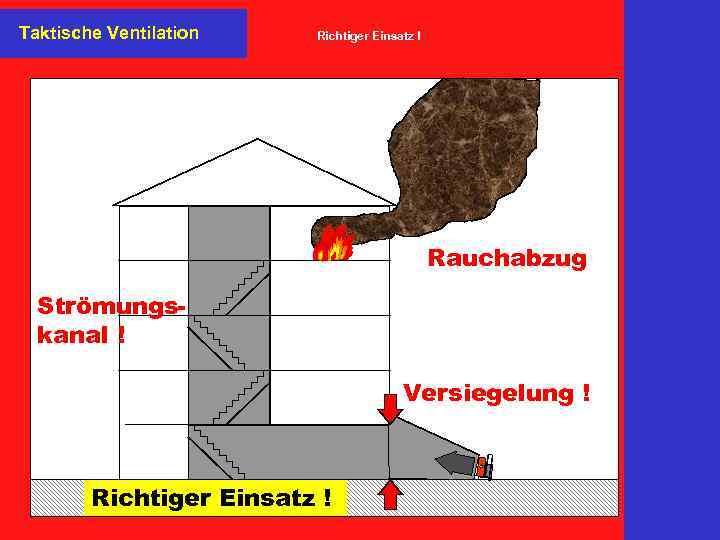

Taktische Ventilation Richtiger Einsatz ! Rauchabzug Strömungskanal ! Versiegelung ! Richtiger Einsatz !

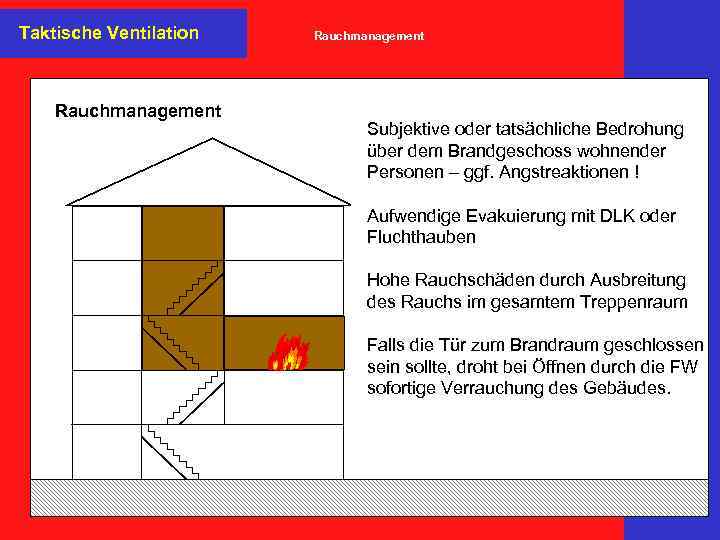

Taktische Ventilation Rauchmanagement Subjektive oder tatsächliche Bedrohung über dem Brandgeschoss wohnender Personen – ggf. Angstreaktionen ! Aufwendige Evakuierung mit DLK oder Fluchthauben Hohe Rauchschäden durch Ausbreitung des Rauchs im gesamtem Treppenraum Falls die Tür zum Brandraum geschlossen sein sollte, droht bei Öffnen durch die FW sofortige Verrauchung des Gebäudes.

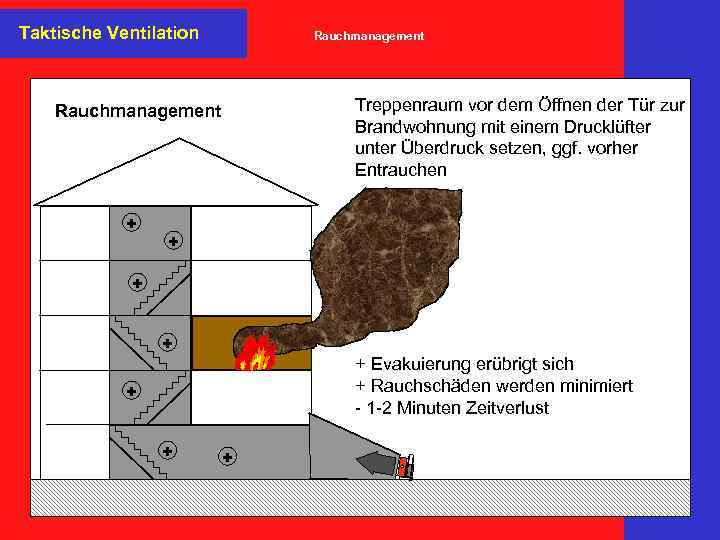

Taktische Ventilation Rauchmanagement Treppenraum vor dem Öffnen der Tür zur Brandwohnung mit einem Drucklüfter unter Überdruck setzen, ggf. vorher Entrauchen Rauchmanagement + + + Evakuierung erübrigt sich + Rauchschäden werden minimiert - 1 -2 Minuten Zeitverlust + + +

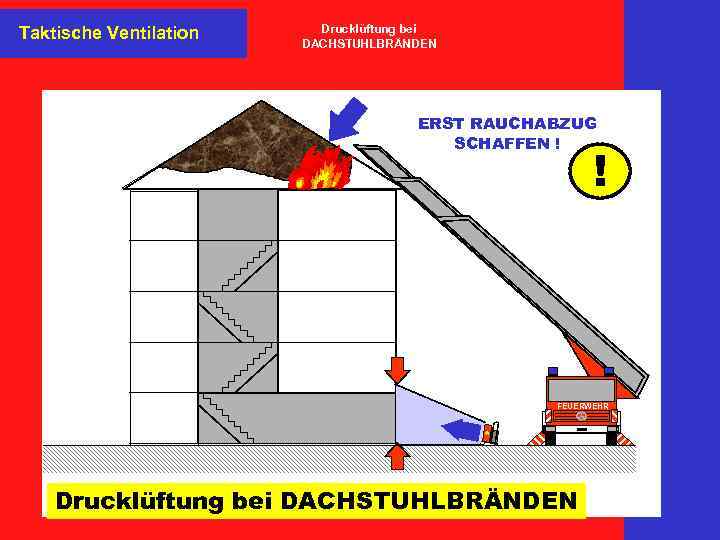

Taktische Ventilation Drucklüftung bei DACHSTUHLBRÄNDEN ERST RAUCHABZUG SCHAFFEN ! ! FEUERWEHR Drucklüftung bei DACHSTUHLBRÄNDEN

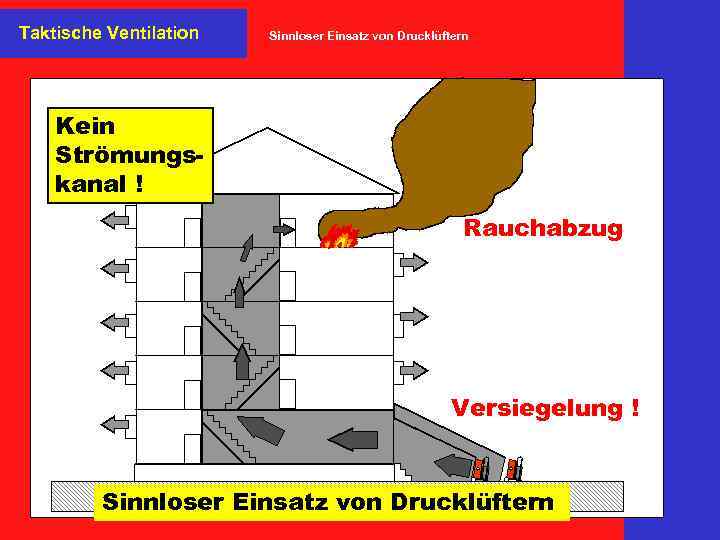

Taktische Ventilation Sinnloser Einsatz von Drucklüftern Kein Strömungskanal ! Rauchabzug Versiegelung ! Sinnloser Einsatz von Drucklüftern

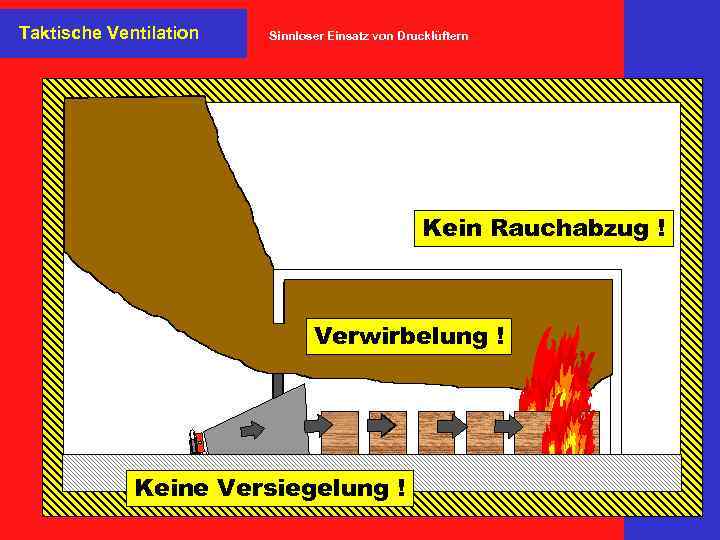

Taktische Ventilation Sinnloser Einsatz von Drucklüftern Kein Rauchabzug ! Verwirbelung ! Keine Versiegelung !

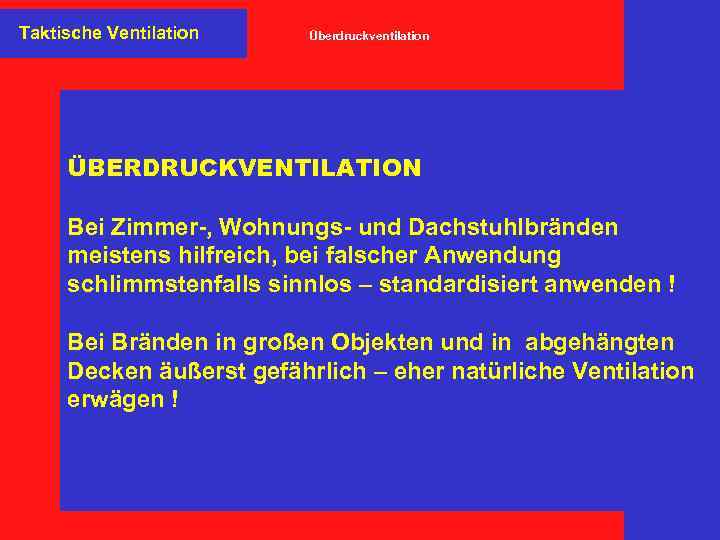

Taktische Ventilation Überdruckventilation ÜBERDRUCKVENTILATION Bei Zimmer-, Wohnungs- und Dachstuhlbränden meistens hilfreich, bei falscher Anwendung schlimmstenfalls sinnlos – standardisiert anwenden ! Bei Bränden in großen Objekten und in abgehängten Decken äußerst gefährlich – eher natürliche Ventilation erwägen !

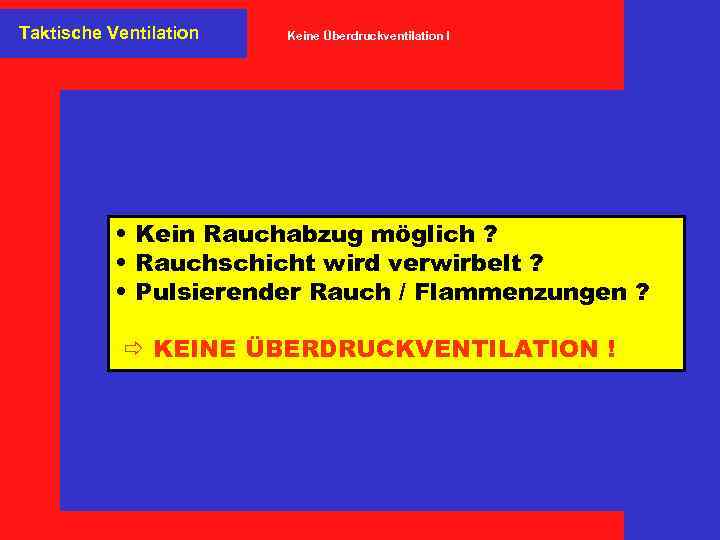

Taktische Ventilation Keine Überdruckventilation ! • Kein Rauchabzug möglich ? • Rauchschicht wird verwirbelt ? • Pulsierender Rauch / Flammenzungen ? KEINE ÜBERDRUCKVENTILATION !

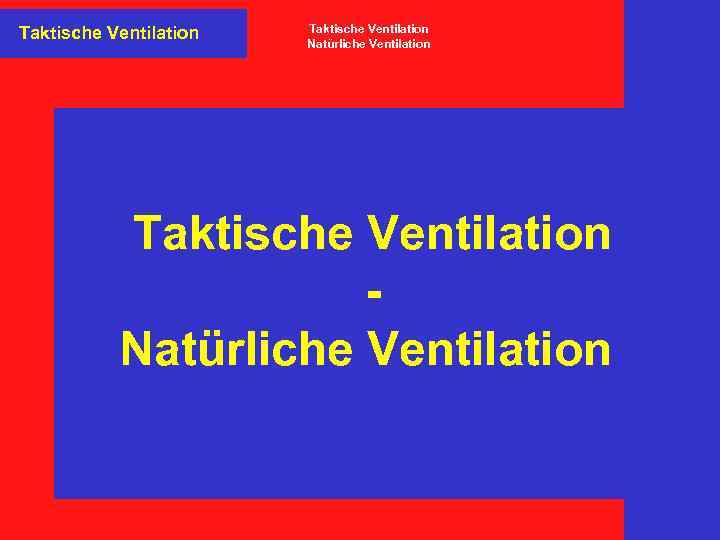

Taktische Ventilation Natürliche Ventilation

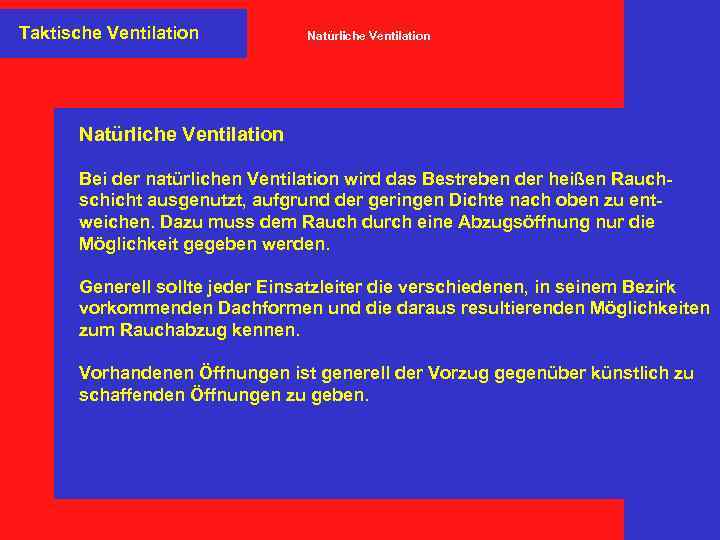

Taktische Ventilation Natürliche Ventilation Bei der natürlichen Ventilation wird das Bestreben der heißen Rauchschicht ausgenutzt, aufgrund der geringen Dichte nach oben zu entweichen. Dazu muss dem Rauch durch eine Abzugsöffnung nur die Möglichkeit gegeben werden. Generell sollte jeder Einsatzleiter die verschiedenen, in seinem Bezirk vorkommenden Dachformen und die daraus resultierenden Möglichkeiten zum Rauchabzug kennen. Vorhandenen Öffnungen ist generell der Vorzug gegenüber künstlich zu schaffenden Öffnungen zu geben.

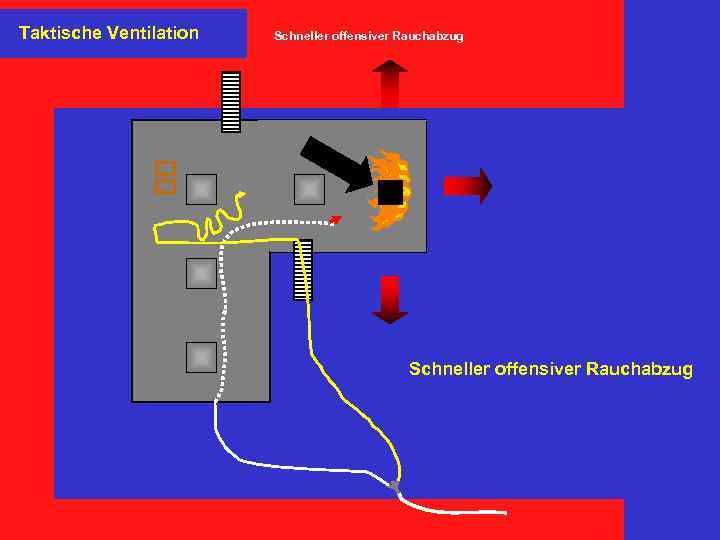

Taktische Ventilation Schneller offensiver Rauchabzug

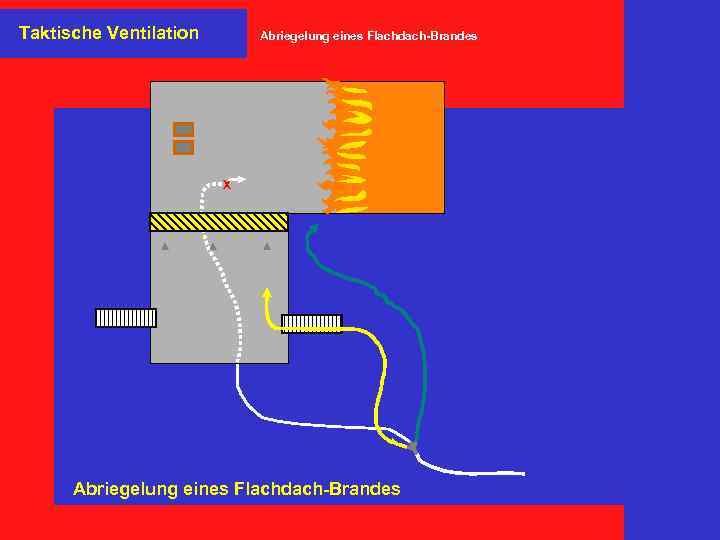

Taktische Ventilation Abriegelung eines Flachdach-Brandes X Abriegelung eines Flachdach-Brandes

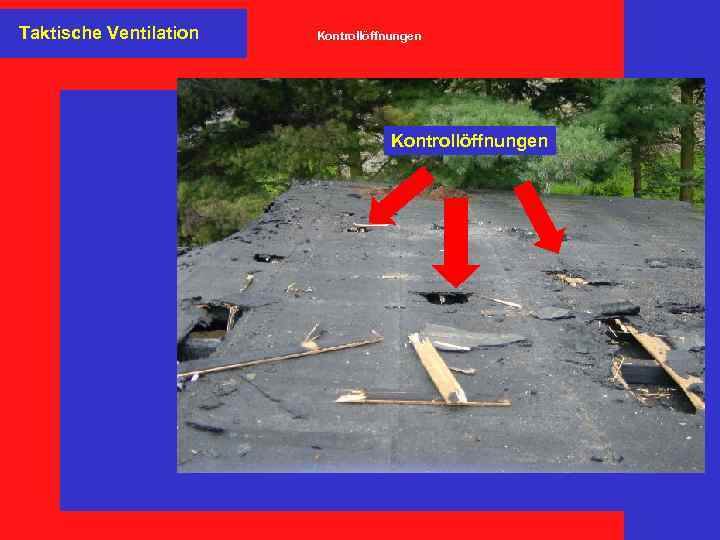

Taktische Ventilation Kontrollöffnungen

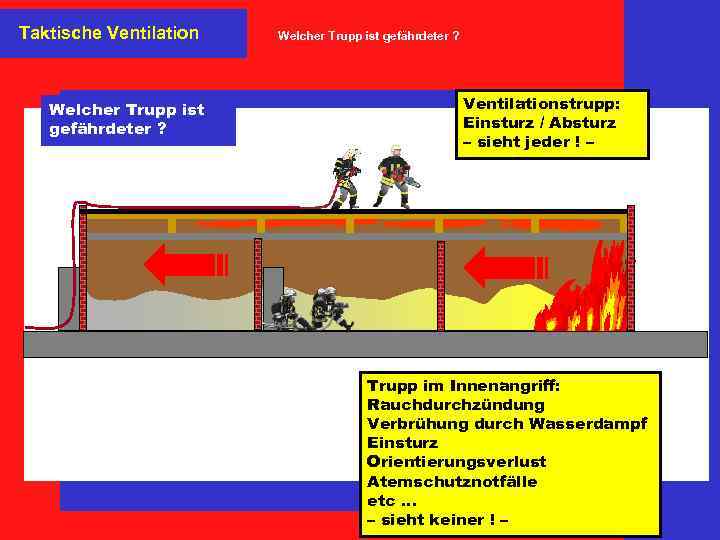

Taktische Ventilation Welcher Trupp ist gefährdeter ? Ventilationstrupp: Einsturz / Absturz – sieht jeder ! – Trupp im Innenangriff: Rauchdurchzündung Verbrühung durch Wasserdampf Einsturz Orientierungsverlust Atemschutznotfälle etc. . . – sieht keiner ! –

Taktische Ventilation Wann kann eine taktische Ventilation durchgeführt werden ? So lange ein Innenangriff noch verantwortbar ist, kann auch eine taktische Ventilation durchgeführt werden !

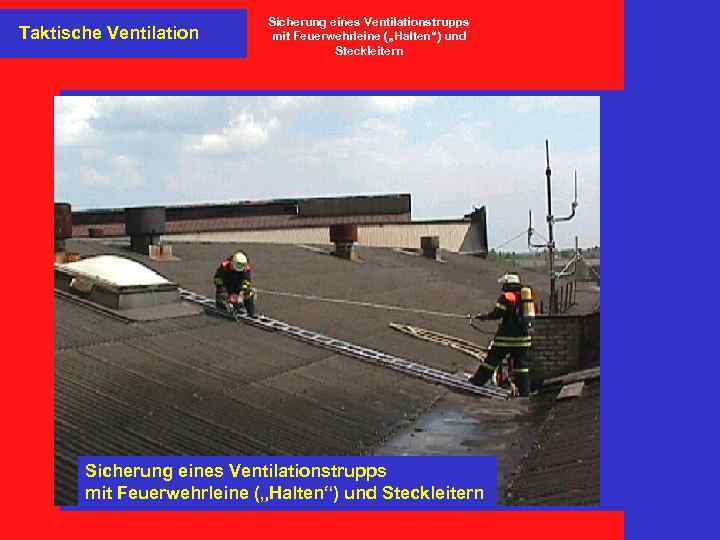

Taktische Ventilation Sicherung eines Ventilationstrupps mit Feuerwehrleine („Halten“) und Steckleitern

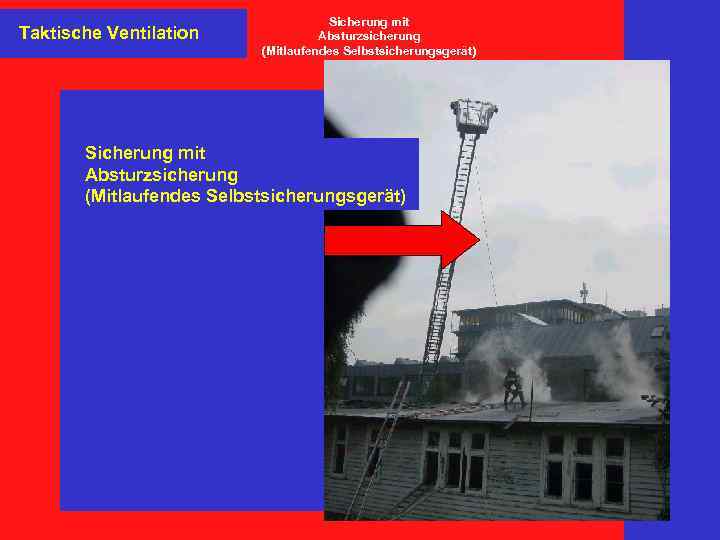

Taktische Ventilation Sicherung mit Absturzsicherung (Mitlaufendes Selbstsicherungsgerät)

Taktische Ventilation Koordination Löschangriff / Ventilation Koordination Löschangriff/Ventilation

Taktische Ventilation Gefährdung durch gleichzeitigen Außenangriff

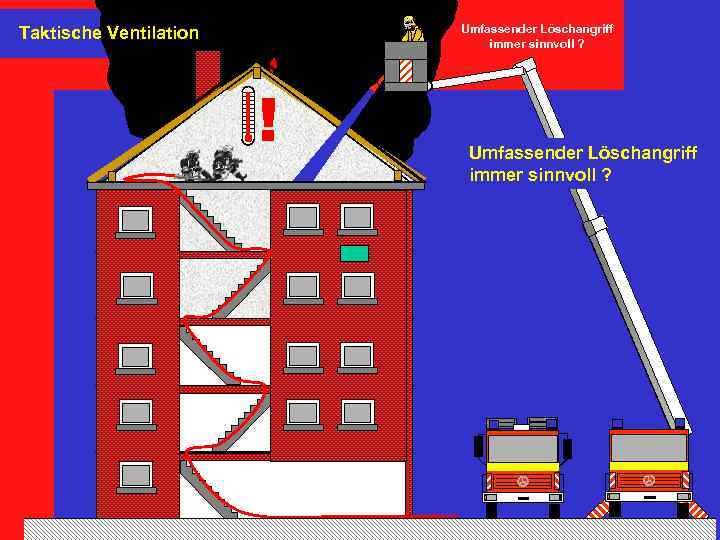

Umfassender Löschangriff immer sinnvoll ? Taktische Ventilation ! Umfassender Löschangriff immer sinnvoll ?

Taktische Ventilation Gefährdung durch heißen Wasserdampf !

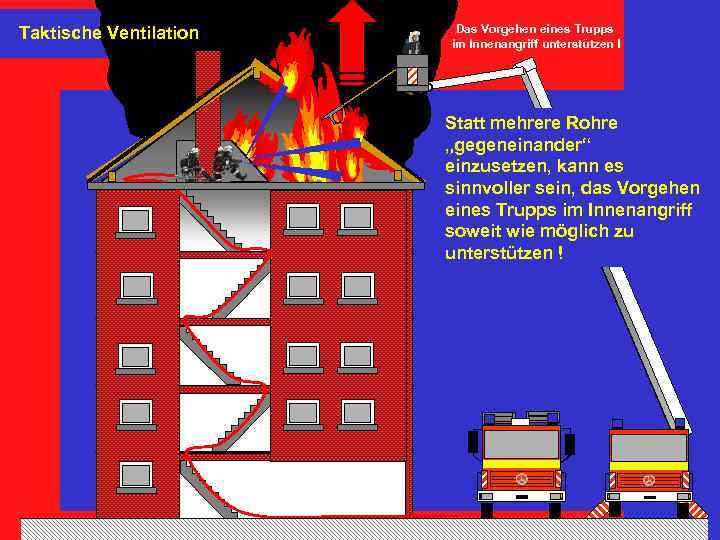

Taktische Ventilation Das Vorgehen eines Trupps im Innenangriff unterstützen ! Statt mehrere Rohre „gegeneinander“ einzusetzen, kann es sinnvoller sein, das Vorgehen eines Trupps im Innenangriff soweit wie möglich zu unterstützen !

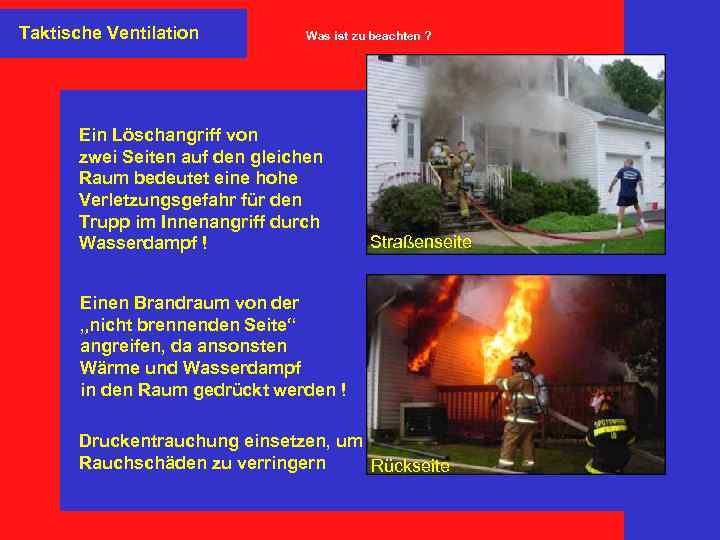

Taktische Ventilation Was ist zu beachten ? Ein Löschangriff von zwei Seiten auf den gleichen Raum bedeutet eine hohe Verletzungsgefahr für den Trupp im Innenangriff durch Wasserdampf ! Straßenseite Einen Brandraum von der „nicht brennenden Seite“ angreifen, da ansonsten Wärme und Wasserdampf in den Raum gedrückt werden ! Druckentrauchung einsetzen, um Rauchschäden zu verringern Rückseite

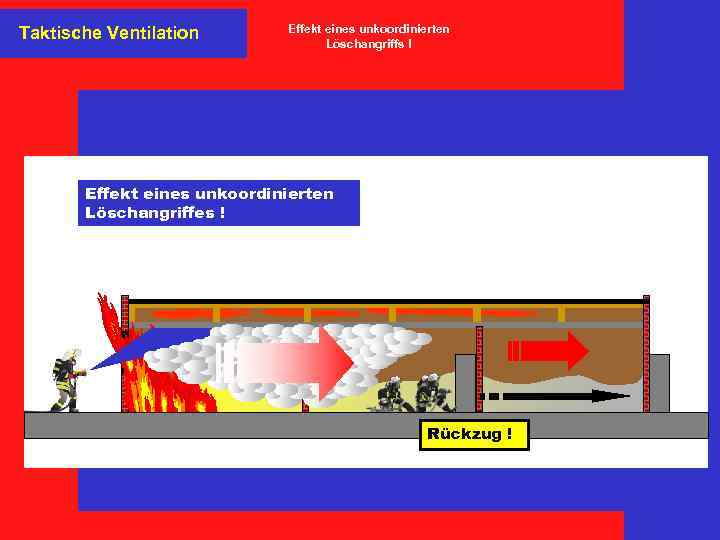

Taktische Ventilation Effekt eines unkoordinierten Löschangriffs ! Effekt eines unkoordinierten Löschangriffes ! Suchen und Retten Rückzug !

Taktische Ventilation Hydraulische Entrauchung

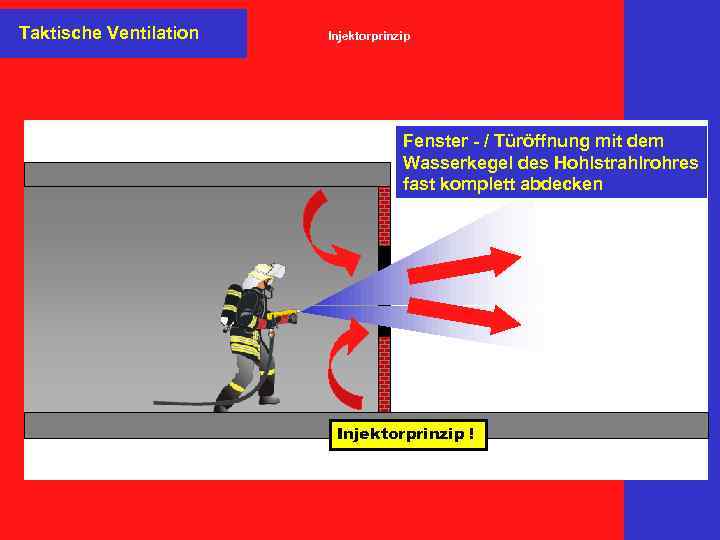

Taktische Ventilation Injektorprinzip Fenster - / Türöffnung mit dem Wasserkegel des Hohlstrahlrohres fast komplett abdecken Injektorprinzip !

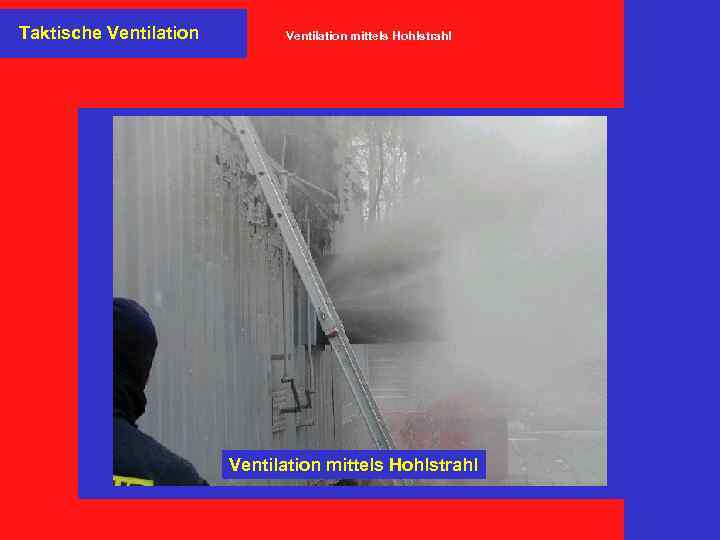

Taktische Ventilation mittels Hohlstrahl
