Тактильные рецепторы кожи Тактильные рецепторы кожи

Рис. (А) Пачиниевы тельца; (Б) тельца Мейснера. Рис. (А) Пачиниевы тельца; (Б) тельца Мейснера.

Рис. Сенсорная иннервация волосяного фолликула. Э — эпидермис, Ф — фолликул, В — волос, Рис. Сенсорная иннервация волосяного фолликула. Э — эпидермис, Ф — фолликул, В — волос, ВЛК — внутренний листок корня, М — диск Меркеля, МАФ — миелинизированное афферентное волокно, НЛК — наружный листок корня, НСС — наружный сосудистый слой, С — сосочек.

Рис. (А) Клетка Меркеля. Веточки миелинизированного аксона иннервирует 10— 20 клеток Меркеля. Окончание каждой Рис. (А) Клетка Меркеля. Веточки миелинизированного аксона иннервирует 10— 20 клеток Меркеля. Окончание каждой веточки расширено в форме диска (диск Меркеля). А — афферентный аксон, БМ — базальная мембрана эпидермальных клеток, Д — десмосамы, Э — эпидермальная клетка, ТГ — тельце Гольджи, Я — ядро клетки Меркеля, ДМ — диск Меркеля. (Б) Окончание Руфини. Сенсорный аксон разветвляется внутри соединительнотканной капсулы, образуя комплекс переплетающихся окончаний.

Рис. 12. Афферентные пути в спинном мозге. Показаны А и С волокна, входящие в Рис. 12. Афферентные пути в спинном мозге. Показаны А и С волокна, входящие в спинной мозг через дорзальный корешок. Часть (ок. 30%) С волокон идут в вентральный рог серого вещества через вентральный (передний) корешок. Все тела нейронов этих волокон лежат в ганглии дорзального корешка. Показаны пути в ЦНС к соматосенсорной коре. Дальнейшие объяснения в тексте. ДК — дорзальный канатик, ИЛ — интраламинарное ядро, ЗТЯ — заднее таламическое яд ро, С 1 — первичное соматосенсорное пространство, С 2 — вторичное соматосенсорное пространство, СЦТ — спиноцервикальный тракт, СРТ — спиноретикулярный тракт, СТТ — спиноталамический тракт, ЗВТ — заднее вентральное ядро таламуса.

Рис. 7. 13. Верхняя часть рисунка — вид мозга сбоку. На рисунке показано расположение Рис. 7. 13. Верхняя часть рисунка — вид мозга сбоку. На рисунке показано расположение соматосенсорной коры. СП — вторичная соматосенсорная кора. На правой части рисунка — срез коры (помечен А—А' на левой части рисунка). Обозначены цитоархитектонические поля Бродмана (ПБ).

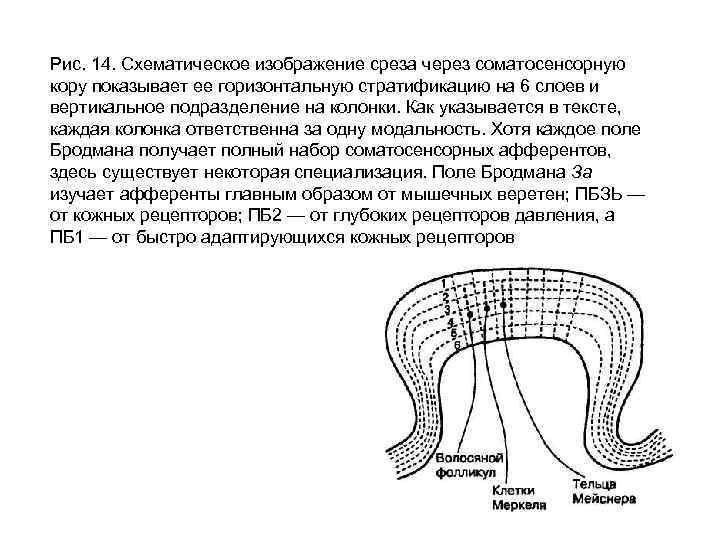

Рис. 14. Схематическое изображение среза через соматосенсорную кору показывает ее горизонтальную стратификацию на 6 Рис. 14. Схематическое изображение среза через соматосенсорную кору показывает ее горизонтальную стратификацию на 6 слоев и вертикальное подразделение на колонки. Как указывается в тексте, каждая колонка ответственна за одну модальность. Хотя каждое поле Бродмана получает полный набор соматосенсорных афферентов, здесь существует некоторая специализация. Поле Бродмана За изучает афференты главным образом от мышечных веретен; ПБЗЬ — от кожных рецепторов; ПБ 2 — от глубоких рецепторов давления, а ПБ 1 — от быстро адаптирующихся кожных рецепторов

Рис. 7. 15. Соматосенсорный гомункулус. Рисунок показывает венечный срез через постцентральную извилину. Рис. 7. 15. Соматосенсорный гомункулус. Рисунок показывает венечный срез через постцентральную извилину.

Рис. 16. Бочонки вибрисс мыши. (А) Голова с пятью рядами вибрисс. (Б) Срез коры, Рис. 16. Бочонки вибрисс мыши. (А) Голова с пятью рядами вибрисс. (Б) Срез коры, показывающий бочонки, каждый из которых соответствует одной вибриссе. (В) Схема организации бочонков. (Г) схема, показывающая эффект удаления вибрисс, (i) полный набор вибрисс, полный набор бочонков, (ii) один ряд вибрисс удален, незатронутые бочонки растут на площади, занимаемой неиспользуемыми бочонками, (ш) один вертикальный ряд вибрисс удален, тот же эффект — незатронутые бочонки колонизируют пространство, оставленное неиспользуемыми бочонками, (iv) полное удаление вибрисс, потеря всех бочонков. (А, Б, В) —
