ТАКТИКА ПОДРАЗДЕЛЕНИЙ ВОЙСКОВОЙ ПВО ВС РФ ТЕМА

ТАКТИКА ПОДРАЗДЕЛЕНИЙ ВОЙСКОВОЙ ПВО ВС РФ ТЕМА № 1. ТАКТИКА ПОДРАЗДЕЛЕНИЙ ВОЙСКОВОЙ ПВО ВС РФ КАК УЧЕБНАЯ ДИСЦИПЛИНА

ЛИТЕРАТУРА: Зимин Г. В. “Справочник офицера противовоздушной обороны”.

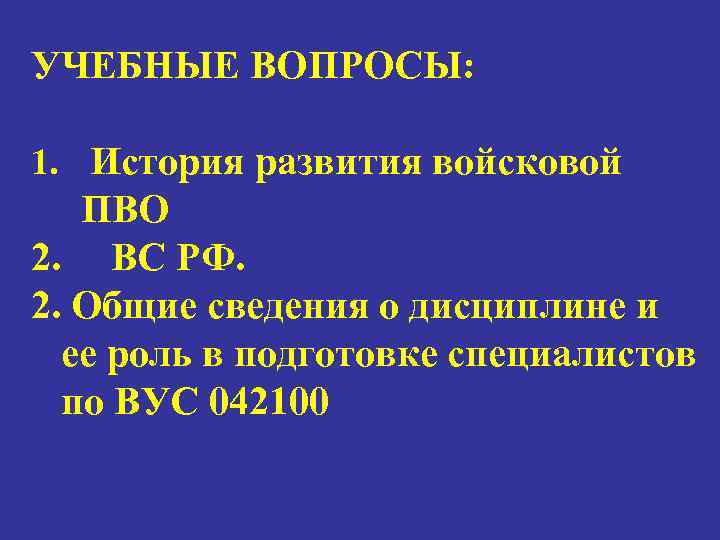

УЧЕБНЫЕ ВОПРОСЫ: 1. История развития войсковой ПВО 2. ВС РФ. 2. Общие сведения о дисциплине и ее роль в подготовке специалистов по ВУС 042100

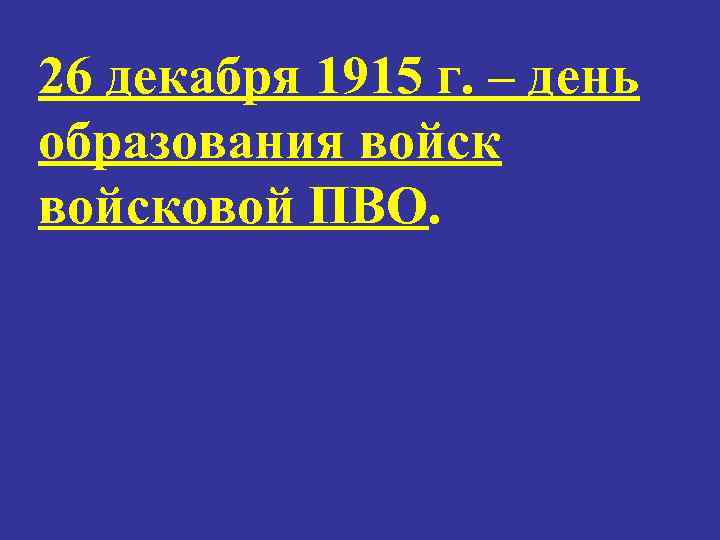

26 декабря 1915 г. – день образования войсковой ПВО.

Основная цель тактической подготовки учить войска тому, что необходимо на войне.

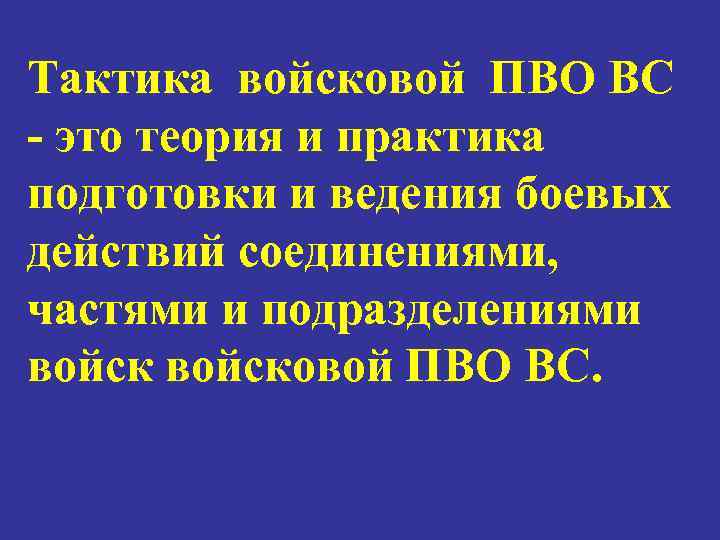

Тактика войсковой ПВО ВС - это теория и практика подготовки и ведения боевых действий соединениями, частями и подразделениями войсковой ПВО ВС.

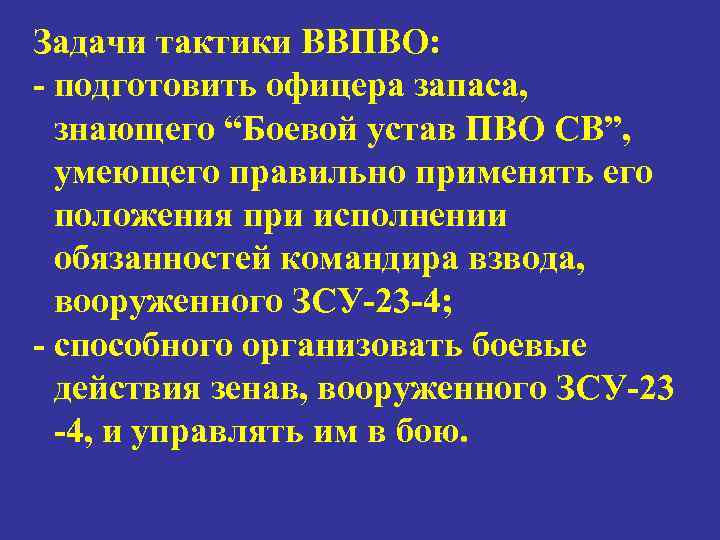

Задачи тактики ВВПВО: - подготовить офицера запаса, знающего “Боевой устав ПВО СВ”, умеющего правильно применять его положения при исполнении обязанностей командира взвода, вооруженного ЗСУ-23 -4; - способного организовать боевые действия зенав, вооруженного ЗСУ-23 -4, и управлять им в бою.

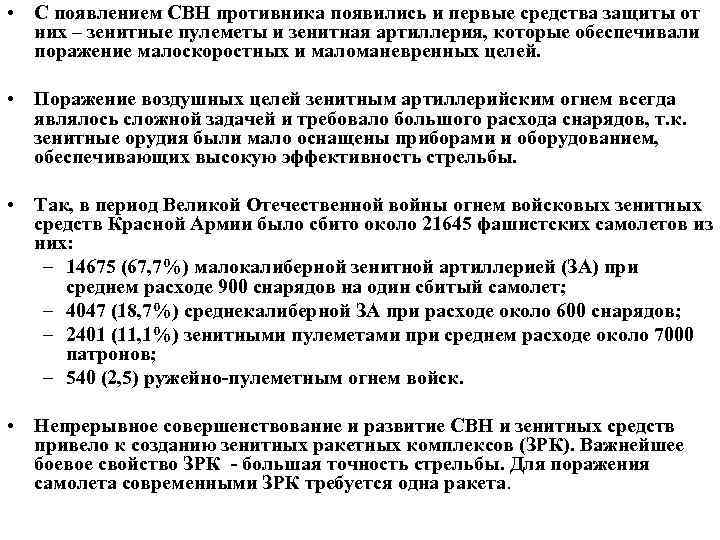

• С появлением СВН противника появились и первые средства защиты от них – зенитные пулеметы и зенитная артиллерия, которые обеспечивали поражение малоскоростных и маломаневренных целей. • Поражение воздушных целей зенитным артиллерийским огнем всегда являлось сложной задачей и требовало большого расхода снарядов, т. к. зенитные орудия были мало оснащены приборами и оборудованием, обеспечивающих высокую эффективность стрельбы. • Так, в период Великой Отечественной войны огнем войсковых зенитных средств Красной Армии было сбито около 21645 фашистских самолетов из них: – 14675 (67, 7%) малокалиберной зенитной артиллерией (ЗА) при среднем расходе 900 снарядов на один сбитый самолет; – 4047 (18, 7%) среднекалиберной ЗА при расходе около 600 снарядов; – 2401 (11, 1%) зенитными пулеметами при среднем расходе около 7000 патронов; – 540 (2, 5) ружейно-пулеметным огнем войск. • Непрерывное совершенствование и развитие СВН и зенитных средств привело к созданию зенитных ракетных комплексов (ЗРК). Важнейшее боевое свойство ЗРК - большая точность стрельбы. Для поражения самолета современными ЗРК требуется одна ракета.

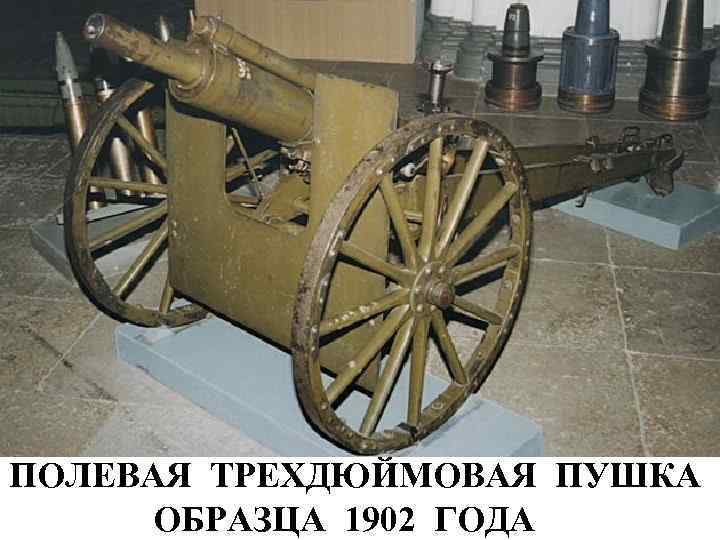

ПОЛЕВАЯ ТРЕХДЮЙМОВАЯ ПУШКА ОБРАЗЦА 1902 ГОДА

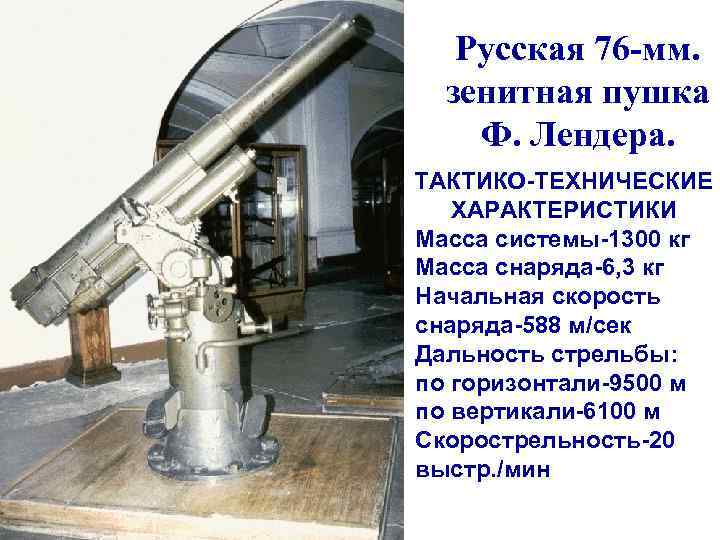

Русская 76 -мм. зенитная пушка Ф. Лендера. ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Масса системы-1300 кг Масса снаряда-6, 3 кг Начальная скорость снаряда-588 м/сек Дальность стрельбы: по горизонтали-9500 м по вертикали-6100 м Скорострельность-20 выстр. /мин

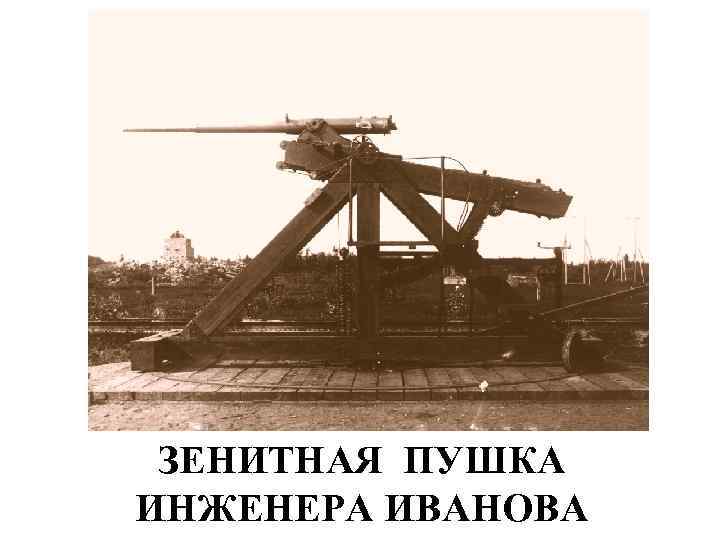

ЗЕНИТНАЯ ПУШКА ИНЖЕНЕРА ИВАНОВА

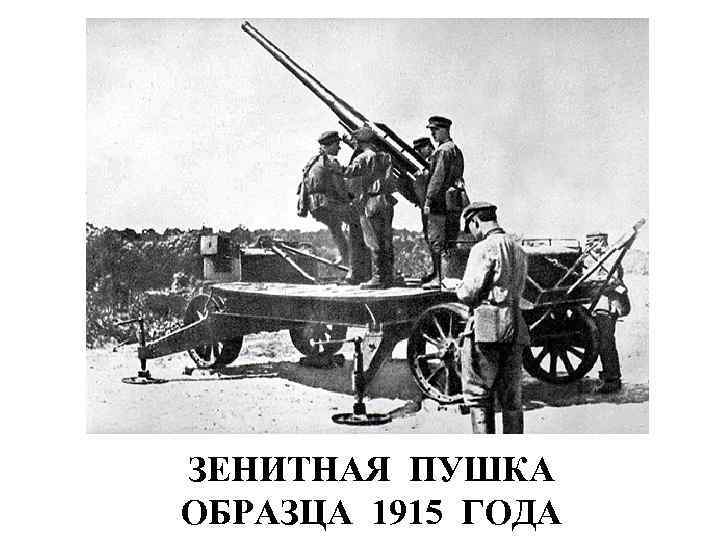

ЗЕНИТНАЯ ПУШКА ОБРАЗЦА 1915 ГОДА

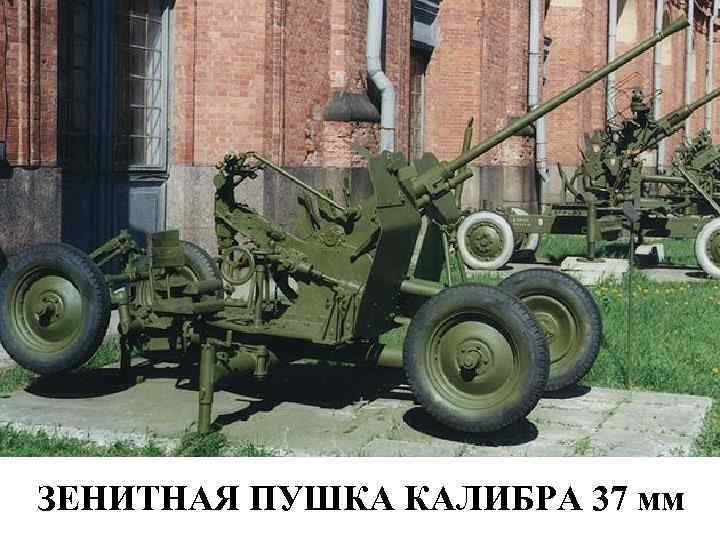

ЗЕНИТНАЯ ПУШКА КАЛИБРА 37 мм

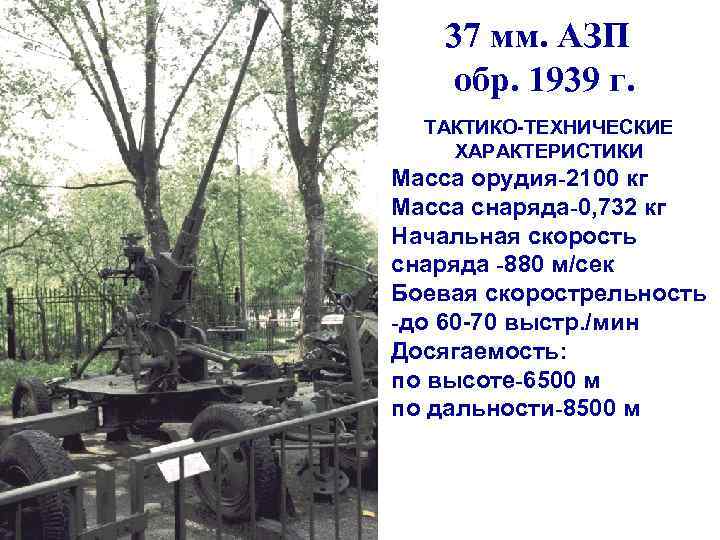

37 мм. АЗП обр. 1939 г. ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Масса орудия-2100 кг Масса снаряда-0, 732 кг Начальная скорость снаряда -880 м/сек Боевая скорострельность -до 60 -70 выстр. /мин Досягаемость: по высоте-6500 м по дальности-8500 м

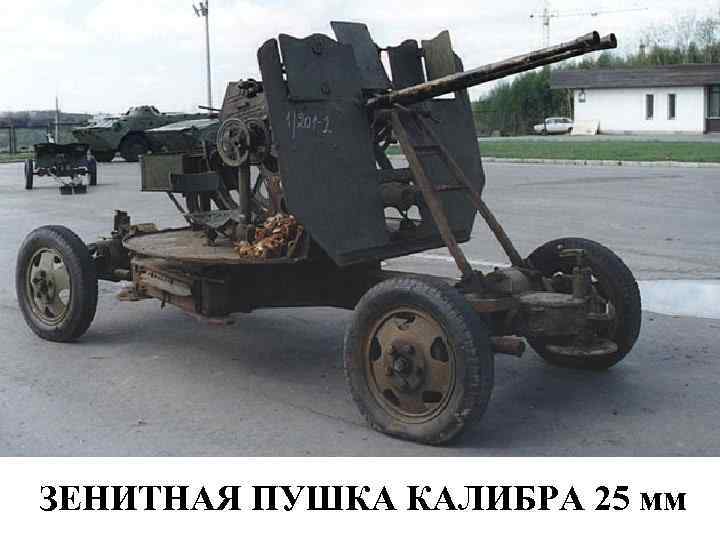

ЗЕНИТНАЯ ПУШКА КАЛИБРА 25 мм

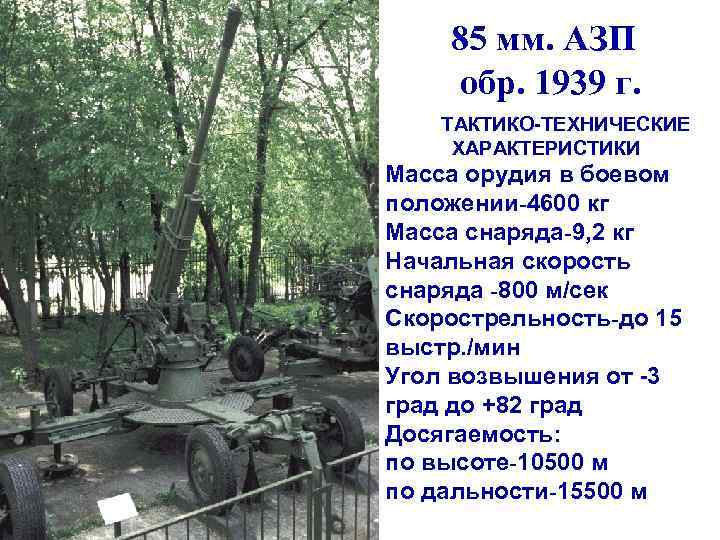

85 мм. АЗП обр. 1939 г. ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Масса орудия в боевом положении-4600 кг Масса снаряда-9, 2 кг Начальная скорость снаряда -800 м/сек Скорострельность-до 15 выстр. /мин Угол возвышения от -3 град до +82 град Досягаемость: по высоте-10500 м по дальности-15500 м

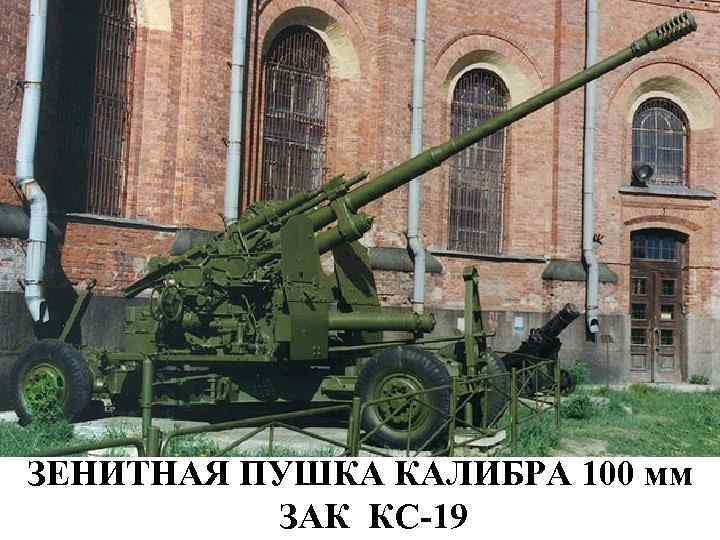

ЗЕНИТНАЯ ПУШКА КАЛИБРА 100 мм ЗАК КС-19

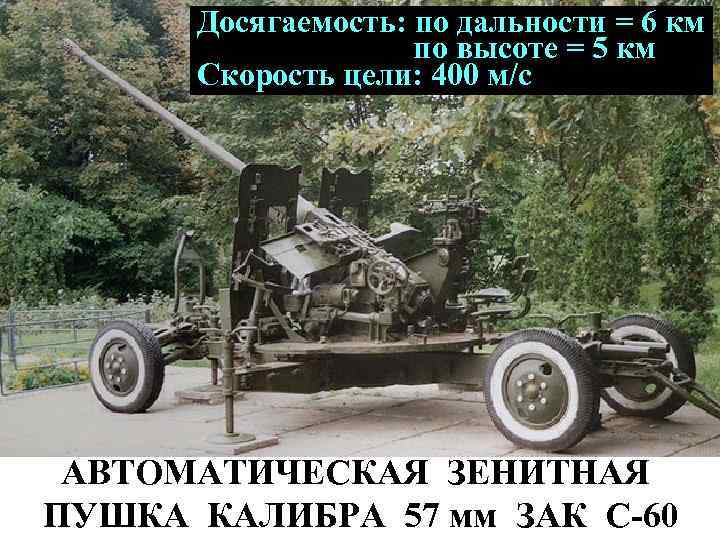

Досягаемость: по дальности = 6 км по высоте = 5 км Скорость цели: 400 м/с АВТОМАТИЧЕСКАЯ ЗЕНИТНАЯ ПУШКА КАЛИБРА 57 мм ЗАК С-60

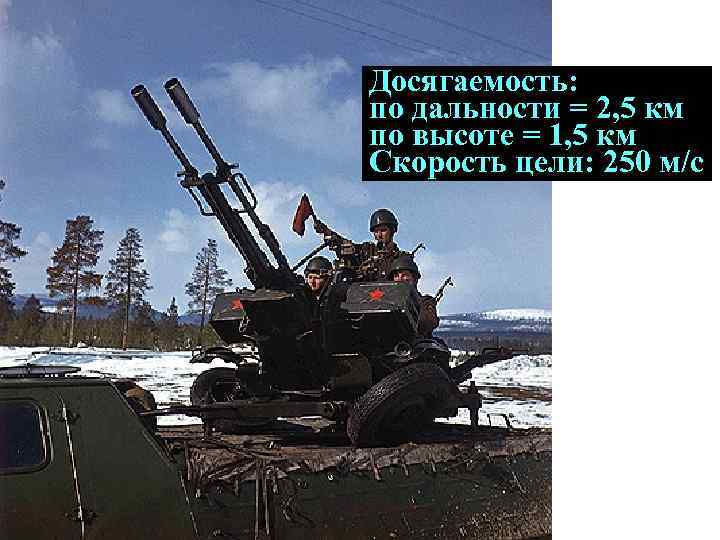

ЗУ 23 -2 Досягаемость: по дальности = 2, 5 км по высоте = 1, 5 км Скорость цели: 250 м/с

ПЕРЕНОСНОЙ ЗРК “СТРЕЛА-3”

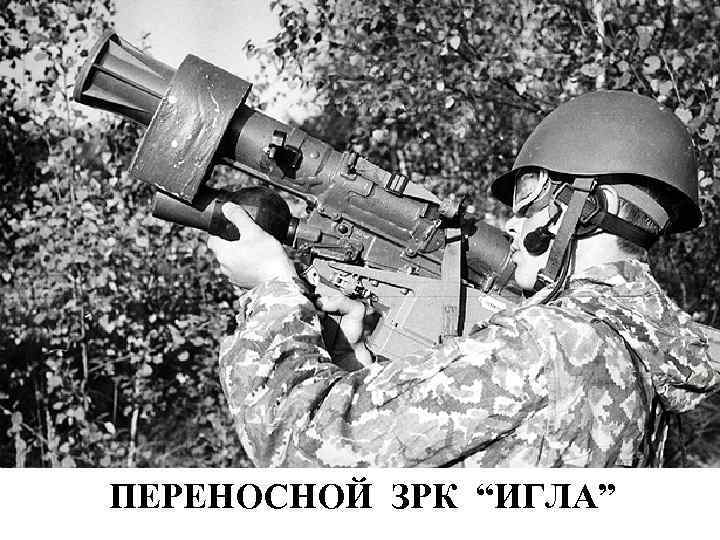

ПЕРЕНОСНОЙ ЗРК “ИГЛА”

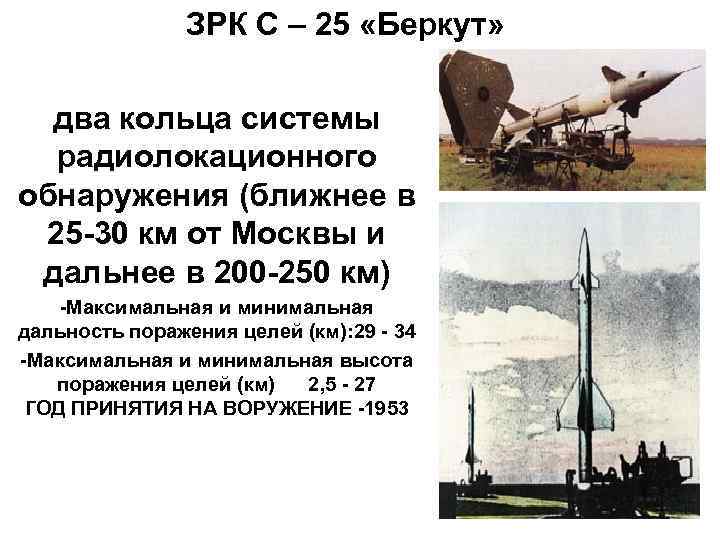

ЗРК С – 25 «Беркут» два кольца системы радиолокационного обнаружения (ближнее в 25 -30 км от Москвы и дальнее в 200 -250 км) -Максимальная и минимальная дальность поражения целей (км): 29 - 34 -Максимальная и минимальная высота поражения целей (км) 2, 5 - 27 ГОД ПРИНЯТИЯ НА ВОРУЖЕНИЕ -1953

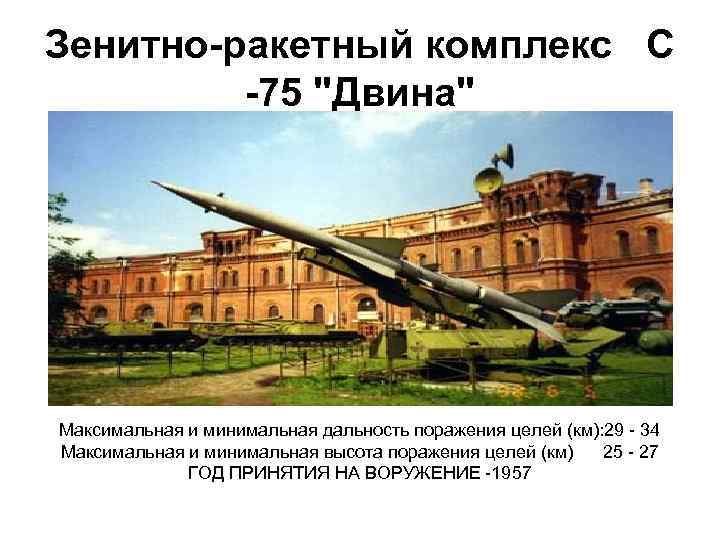

Зенитно-ракетный комплекс С -75 "Двина" Максимальная и минимальная дальность поражения целей (км): 29 - 34 Максимальная и минимальная высота поражения целей (км) 25 - 27 ГОД ПРИНЯТИЯ НА ВОРУЖЕНИЕ -1957

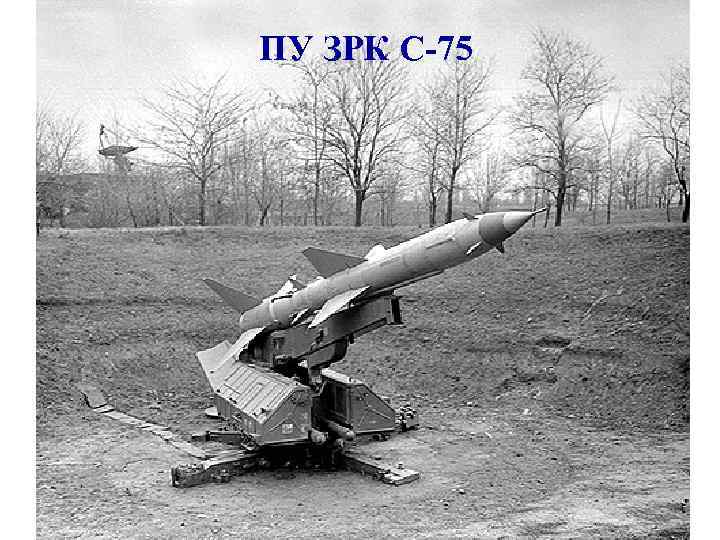

ПУ ЗРК С-75

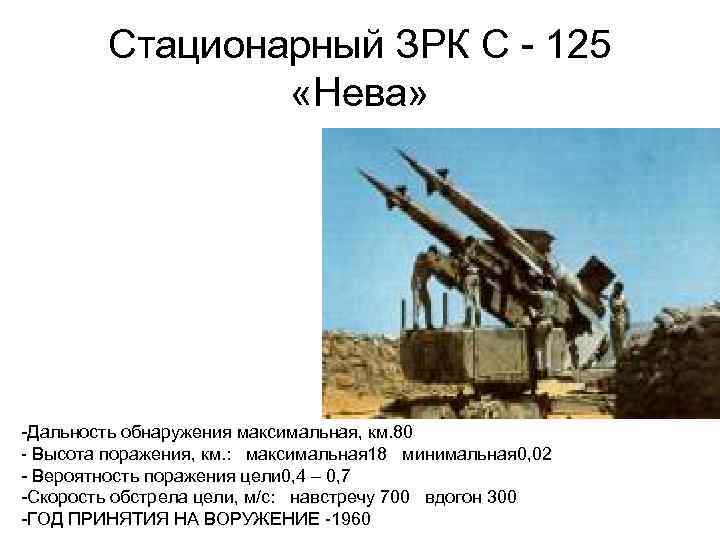

Стационарный ЗРК С - 125 «Нева» -Дальность обнаружения максимальная, км. 80 - Высота поражения, км. : максимальная 18 минимальная 0, 02 - Вероятность поражения цели 0, 4 – 0, 7 -Скорость обстрела цели, м/с: навстречу 700 вдогон 300 -ГОД ПРИНЯТИЯ НА ВОРУЖЕНИЕ -1960

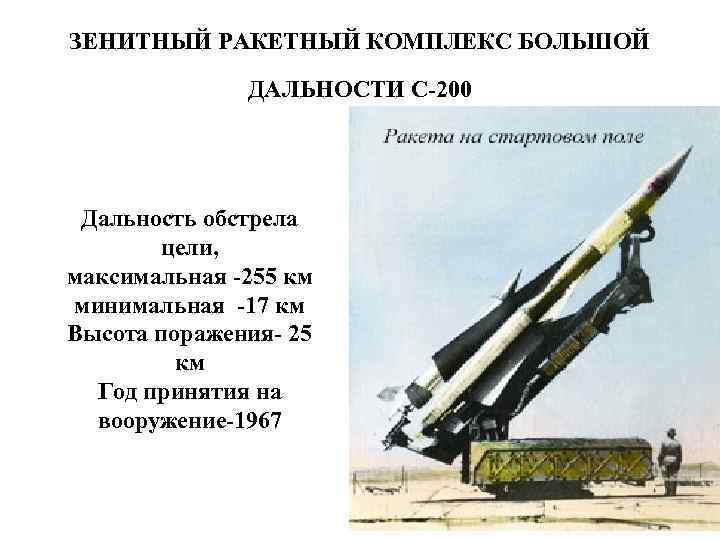

ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС БОЛЬШОЙ ДАЛЬНОСТИ С-200 Дальность обстрела цели, максимальная -255 км минимальная -17 км Высота поражения- 25 км Год принятия на вооружение-1967

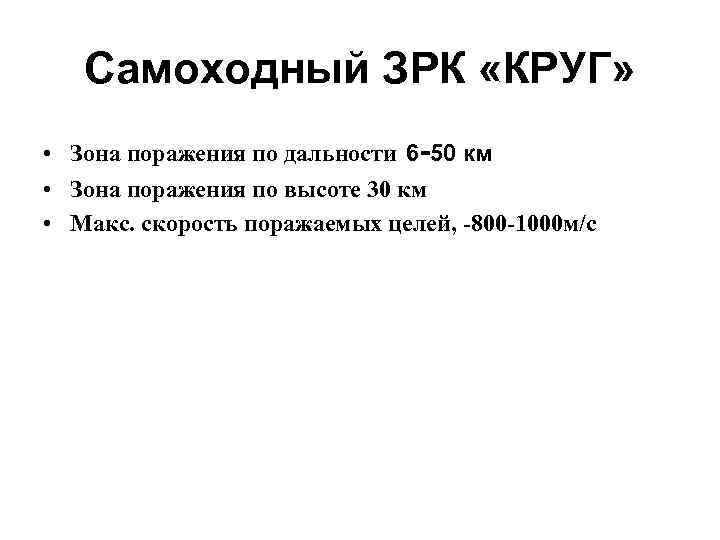

Самоходный ЗРК «КРУГ» • Зона поражения по дальности 6 -50 км • Зона поражения по высоте 30 км • Макс. скорость поражаемых целей, -800 -1000 м/с

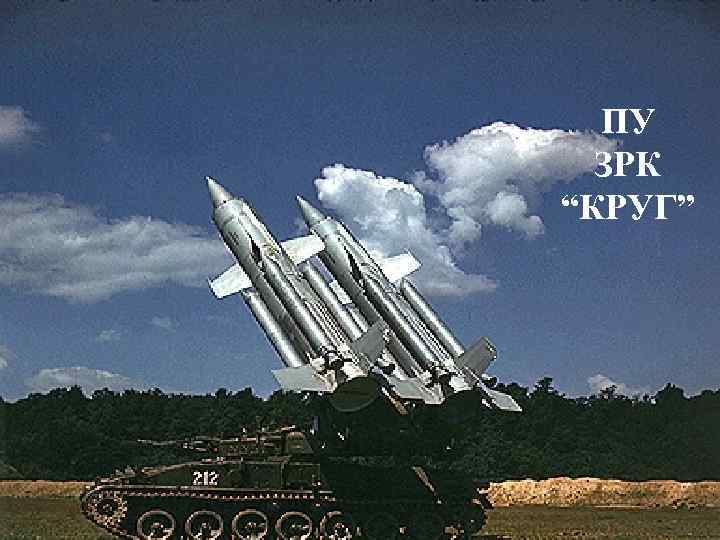

ПУ ЗРК “КРУГ”

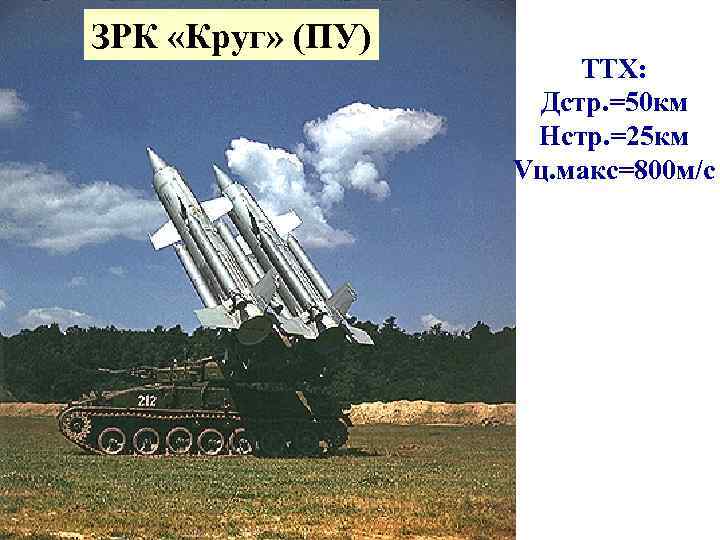

ЗРК «Круг» (ПУ) ТТХ: Дстр. =50 км Нстр. =25 км Vц. макс=800 м/с

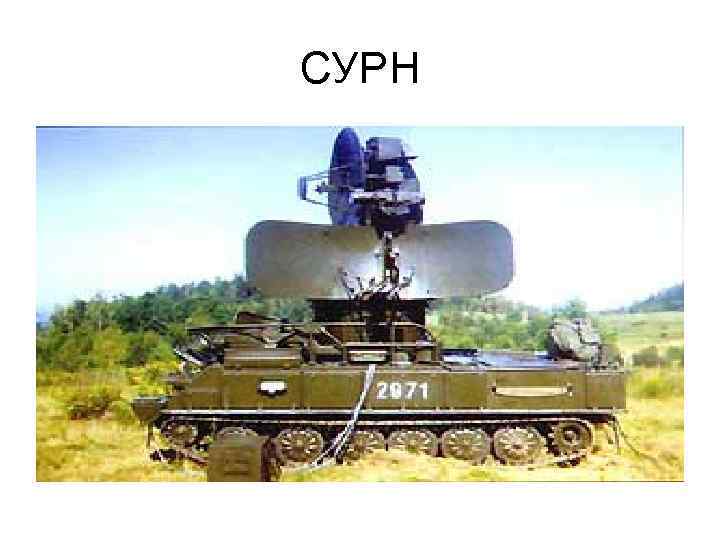

СУРН

ЗРК «КУБ» (СУРН) ТТХ Дстр. мин=3, 7 км Дстр. макс=23, 5 км Нстр. мин=25 м Нстр. макс=7, 5 км Vц. макс=650 м/с

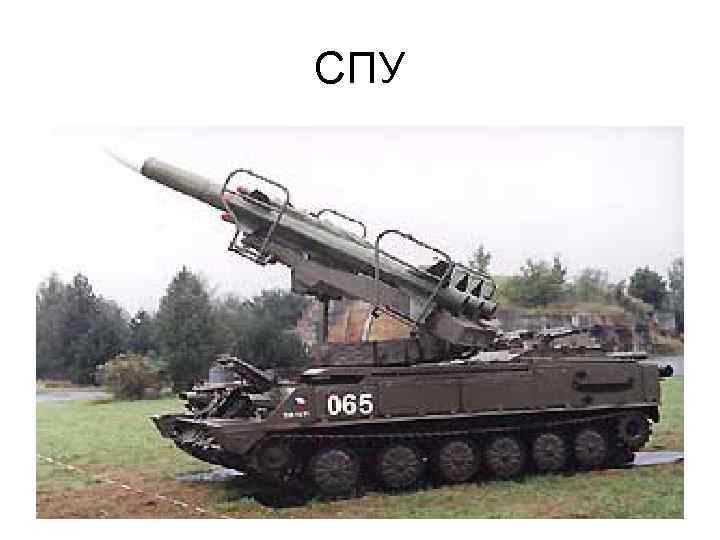

СПУ

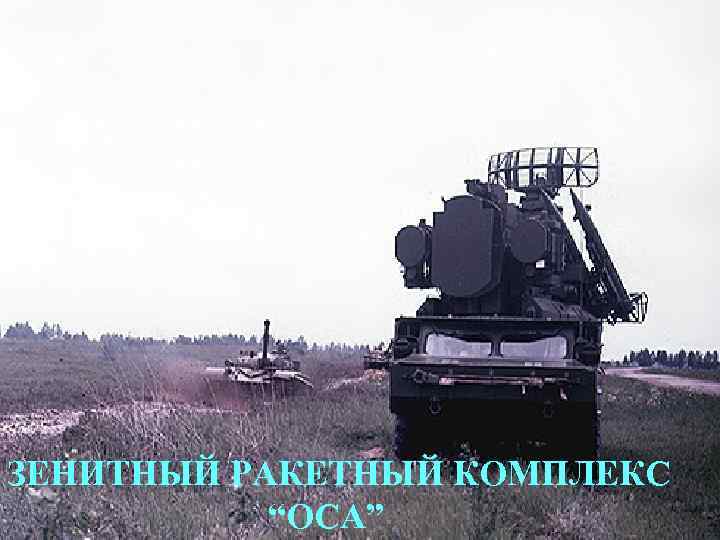

ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС “ОСА”

ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС “ОСА-АКМ”

ЗРК «Оса - АКМ» Дстр. мин=1, 5 км Дстр. макс=10, 3 км Нстр. мин=15 м Нстр. макс=5 км Vц. макс=500 м/с

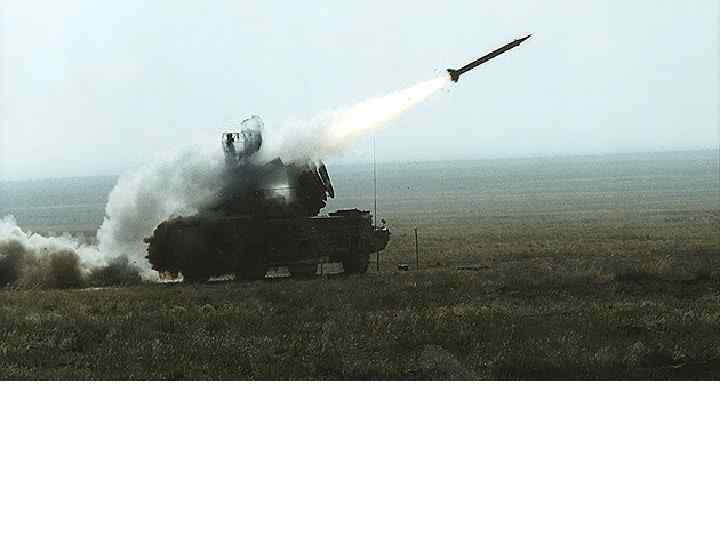

ПУСК ЗЕНИТНОЙ УПРАВЛЯЕМОЙ РАКЕТЫ С ЗРК “ОСА-АКМ”

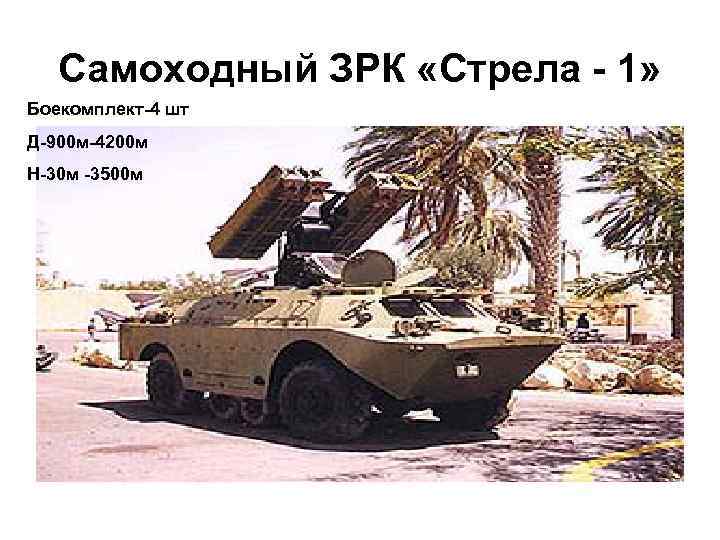

Самоходный ЗРК «Стрела - 1» Боекомплект-4 шт Д-900 м-4200 м Н-30 м -3500 м

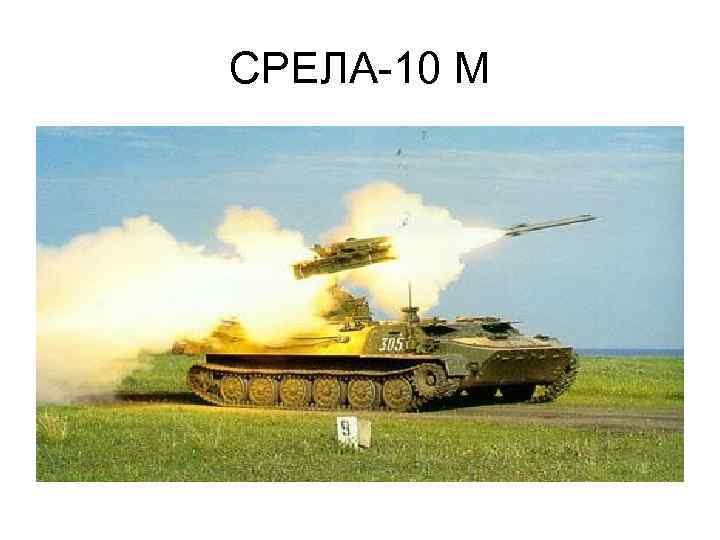

СРЕЛА-10 М

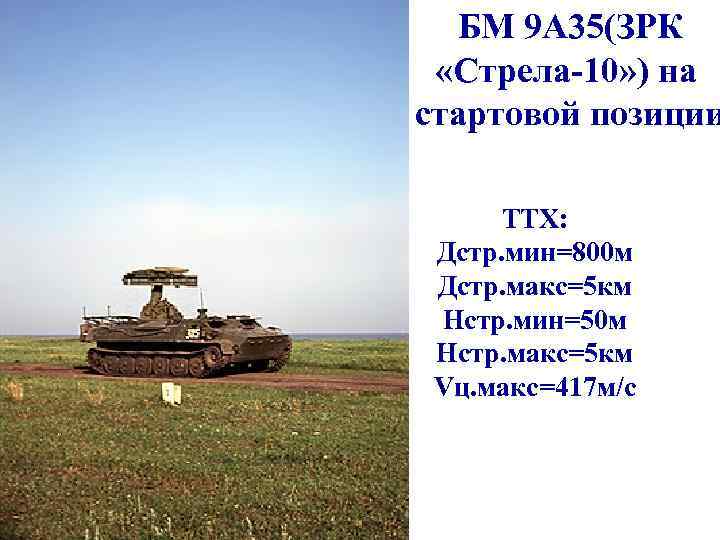

БМ 9 А 35(ЗРК «Стрела-10» ) на стартовой позиции ТТХ: Дстр. мин=800 м Дстр. макс=5 км Нстр. мин=50 м Нстр. макс=5 км Vц. макс=417 м/с

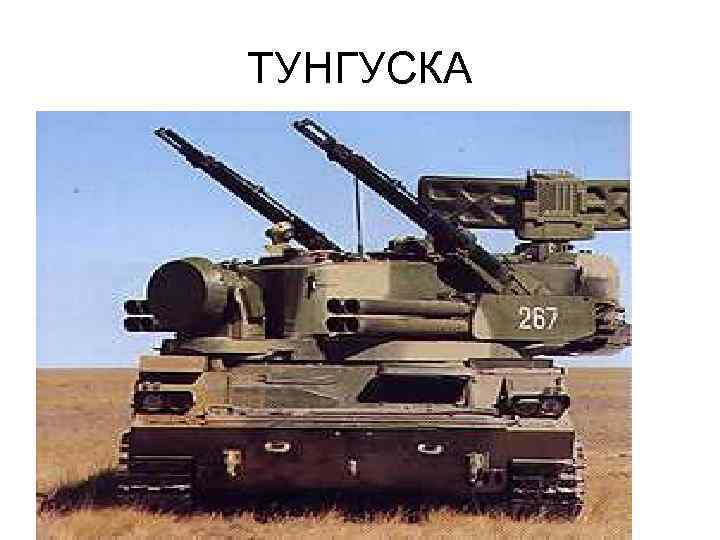

ТУНГУСКА

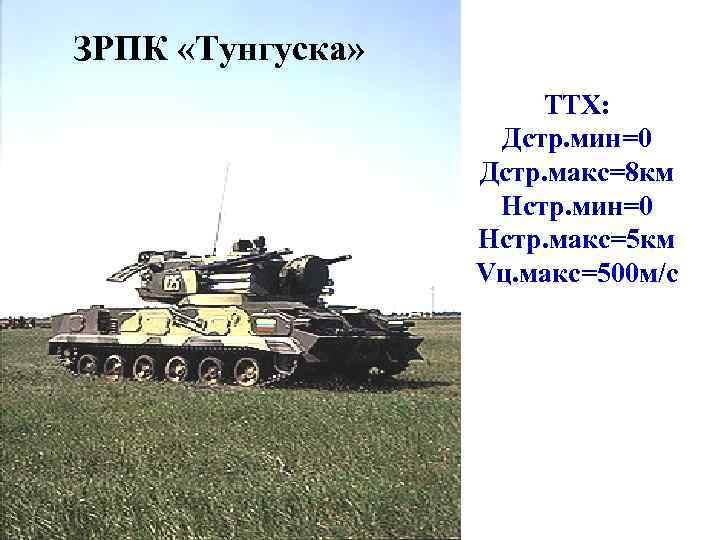

ЗРПК «Тунгуска» ТТХ: Дстр. мин=0 Дстр. макс=8 км Нстр. мин=0 Нстр. макс=5 км Vц. макс=500 м/с

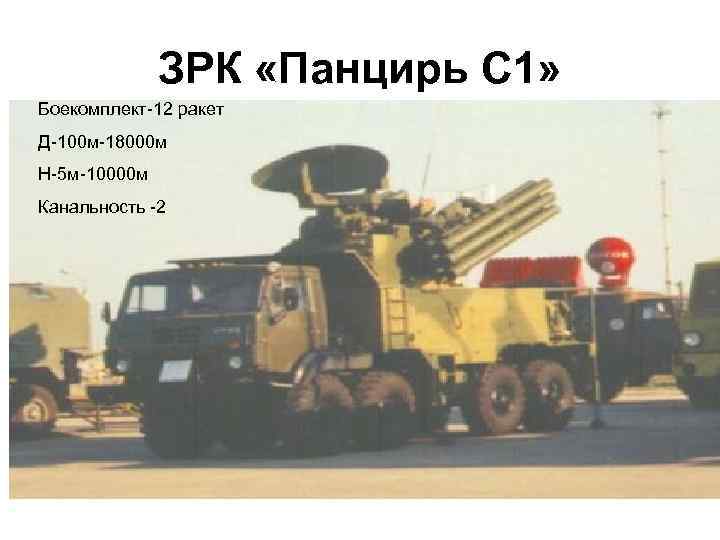

ЗРК «Панцирь С 1» Боекомплект-12 ракет Д-100 м-18000 м Н-5 м-10000 м Канальность -2

Калибр-30 мм Темп стрельбы-4000 выс в мин Д-4000 М Н-3000 М Экипаж-3 чел. Врем реакции-5 сек.

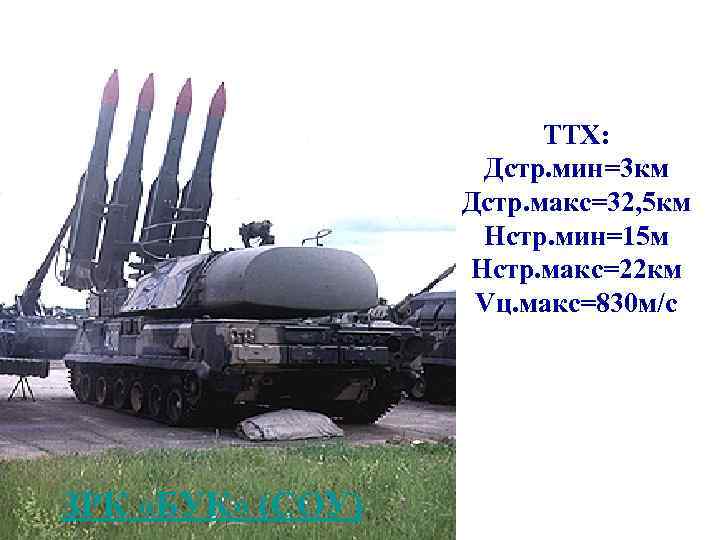

ТТХ: Дстр. мин=3 км Дстр. макс=32, 5 км Нстр. мин=15 м Нстр. макс=22 км Vц. макс=830 м/с ЗРК «БУК» (СОУ)

ПБУ ЗРК «БУК» 9 С 467

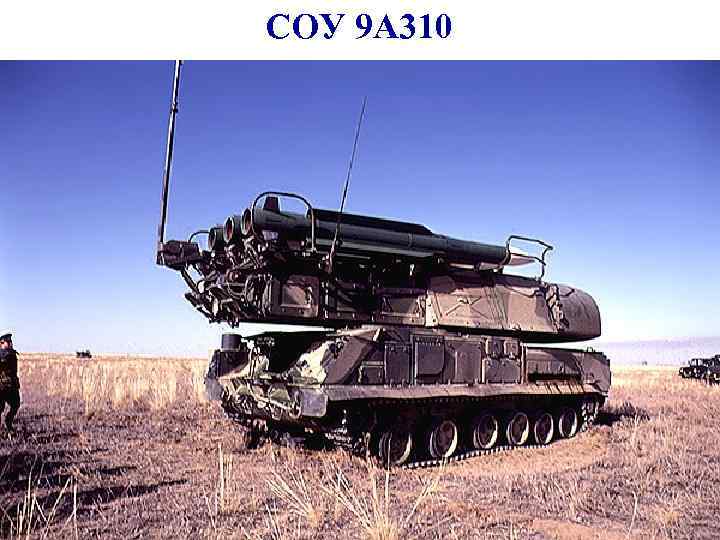

СОУ 9 А 310

ЗРПК “ТОР”

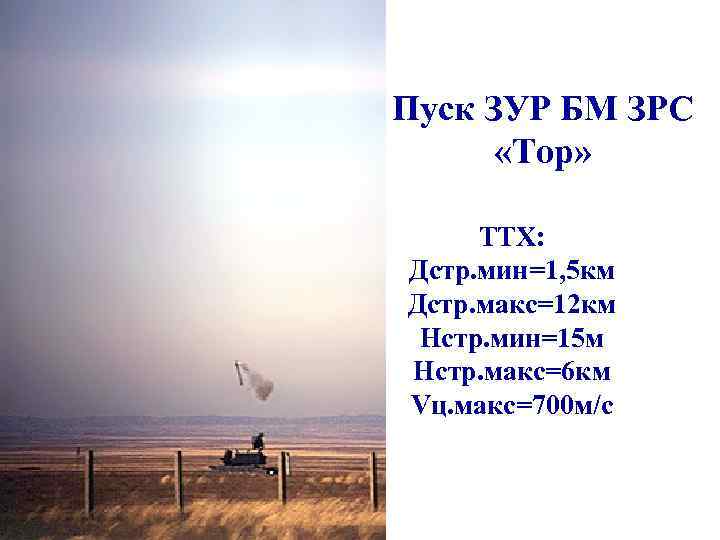

Пуск ЗУР БМ ЗРС «Тор» ТТХ: Дстр. мин=1, 5 км Дстр. макс=12 км Нстр. мин=15 м Нстр. макс=6 км Vц. макс=700 м/с

РЛС 9 С 18 СОЦ ЗРК “БУК”

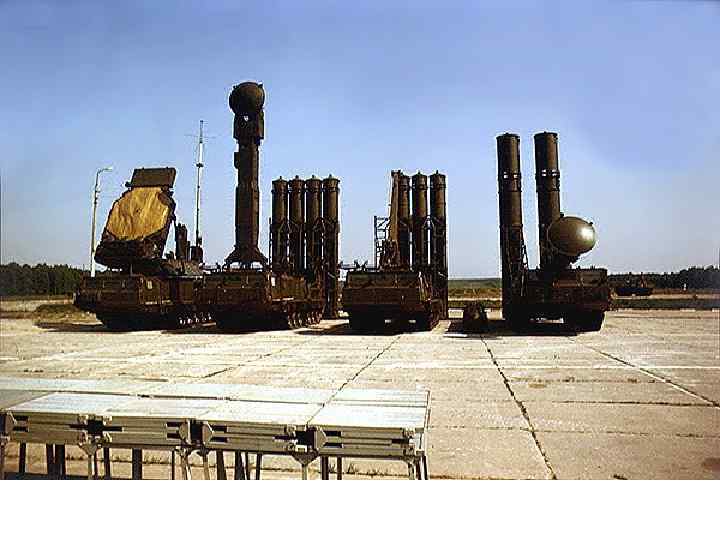

ЗРК “С-300”

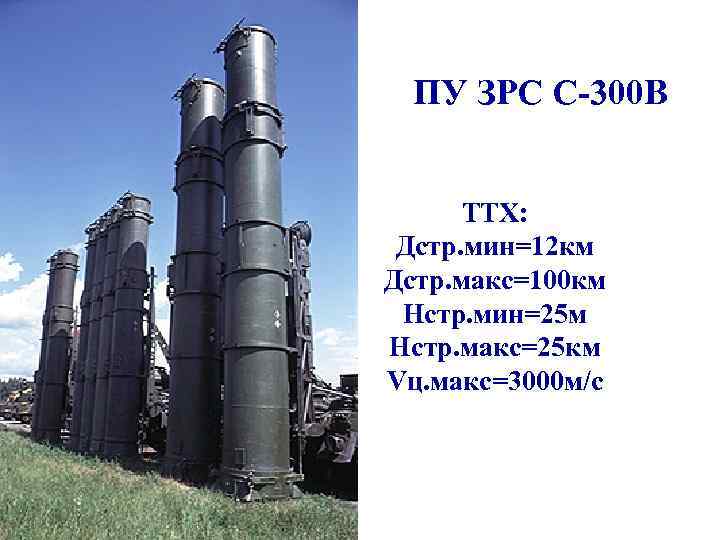

ПУ ЗРС С-300 В ТТХ: Дстр. мин=12 км Дстр. макс=100 км Нстр. мин=25 м Нстр. макс=25 км Vц. макс=3000 м/с

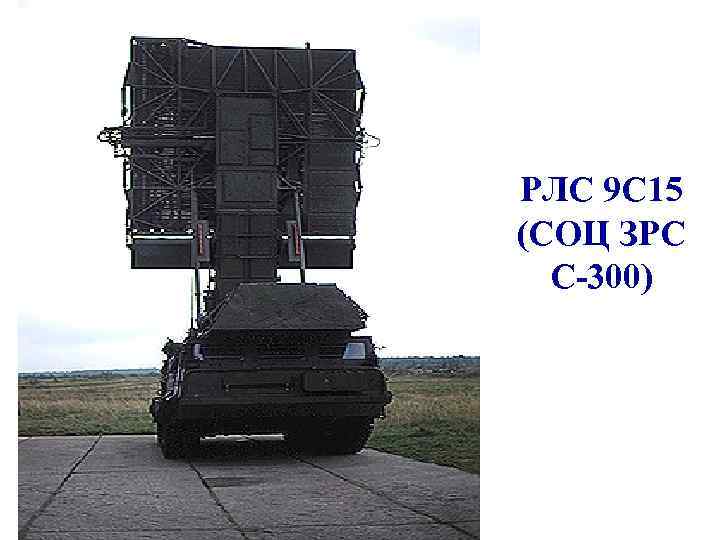

РЛС 9 С 15 (СОЦ ЗРС С-300)

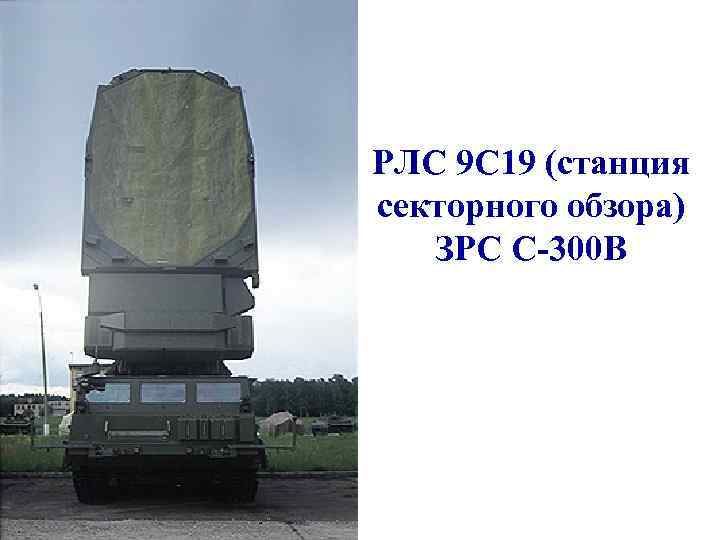

РЛС 9 С 19 (станция секторного обзора) ЗРС С-300 В

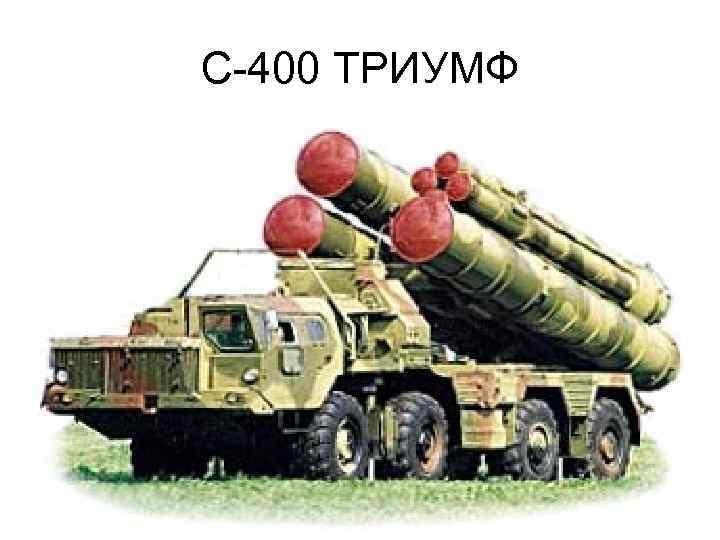

С-400 ТРИУМФ
