Так как я уже давно рассматривал силы проявляющиеся

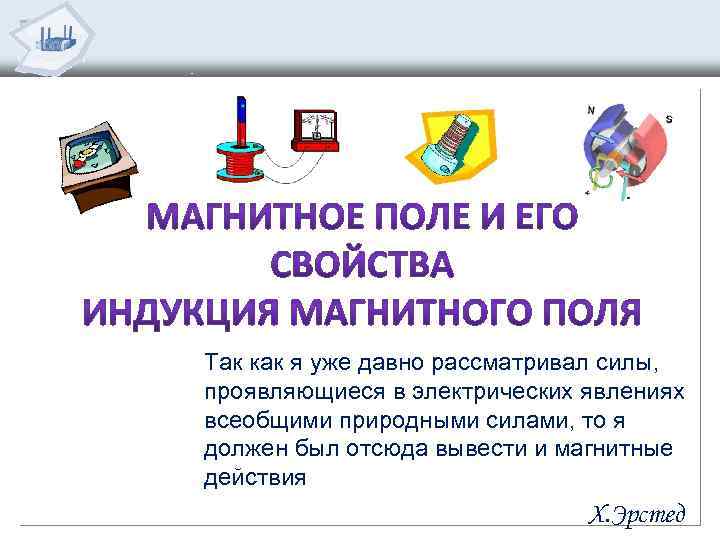

Так как я уже давно рассматривал силы, проявляющиеся в электрических явлениях всеобщими природными силами, то я должен был отсюда вывести и магнитные действия Х. Эрстед

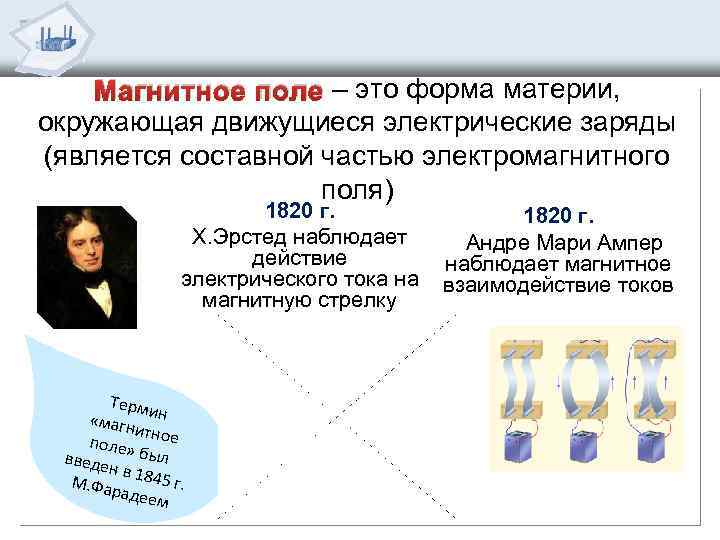

Магнитное поле – это форма материи, окружающая движущиеся электрические заряды (является составной частью электромагнитного поля) 1820 г. Х. Эрстед наблюдает действие электрического тока на магнитную стрелку Терми «магн н ит поле» ное был введе нв М. Фар 1845 г. адеем 1820 г. Андре Мари Ампер наблюдает магнитное взаимодействие токов

Свойства магнитного поля Ø Магнитное поле порождается движущимися электрическими зарядами или переменными электрическими полями Ø Магнитное поле действует на движущиеся в нем Ø электрические заряды с поле Переменное магнитное некоторой силой порождает в окружающем пространстве переменное электрическое поле, т. е. эти поля всегда взаимосвязаны и, изменяясь, порождают друга Ø Магнитное поле носит вихревой характер

Графическое представление магнитного поля Магнитное поле изображают графически посредством силовых магнитных линий (по ним располагаются железные опилки или оси магнитных стрелок) Силовые линии магнитного поля охватывают траекторию движущихся электрических зарядов и проводники с током

Правило буравчика Если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока

Магнитное поле обнаруживается по действию на ток (движущиеся заряды) Для исследования магнитного поля используют рамку с током (проводники, подводящие к контуру ток, располагаются вплотную друг к другу, для того, чтобы их собственные поля скомпенсировали друга и не оказывали влияния на исследуемое поле ) Сила Ампера – сила, действующая на проводник с током, помещенный в магнитное поле На рамку действуют равные по модулю и антинаправленные силы Ампера

Сила Ампера Если ладонь левой руки расположить так, чтобы магнитные линии входили в нее, а четыре вытянутых пальца направить по току в проводнике, то отставленный на 900 большой палец покажет направление силы Ампера

Силы создадут максимальный вращающий момент Мmax , под действием которого рамка повернется на 900 и расположится так, чтобы ее плоскость оказалась перпендикулярной силовым линиям магнитного поля При изменении силы тока в рамке или ее площади, изменится и момент сил, вращающий рамку Индукция магнитного поля – величина, равная отношению максимального момента сил, вращающего рамку с током в этом поле, к силе тока в рамке и ее площади

Индукция магнитного поля – величина, равная отношению максимальной силы Ампера, действующей на проводник с током в магнитном поле, к силе тока в этом проводнике и его длине в магнитном поле 1 Тесла – индукция такого однородного магнитного поля, в котором на проводнике длиной 1 м с током 1 А действует максимальная сила Ампера 1 Н

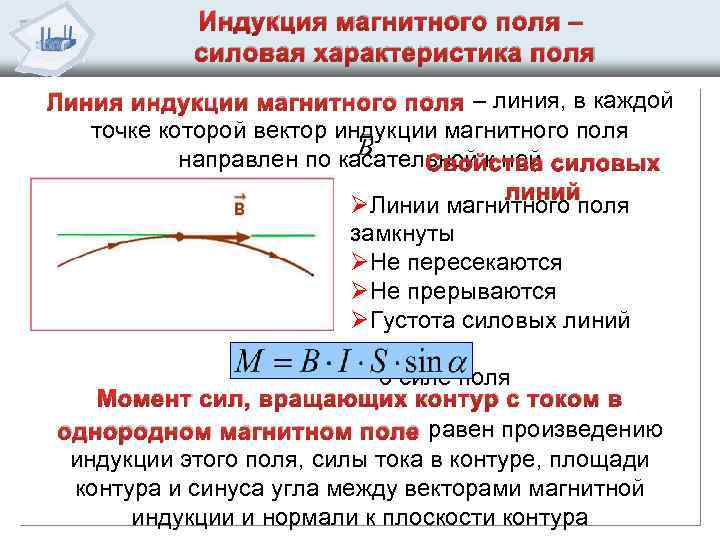

Индукция магнитного поля – силовая характеристика поля Линия индукции магнитного поля – линия, в каждой точке которой вектор индукции магнитного поля направлен по касательной к ней силовых Свойства линий ØЛинии магнитного поля замкнуты ØНе пересекаются ØНе прерываются ØГустота силовых линий говорит о силе поля Момент сил, вращающих контур с током в однородном магнитном поле равен произведению индукции этого поля, силы тока в контуре, площади контура и синуса угла между векторами магнитной индукции и нормали к плоскости контура

Магнитное поле прямого тока Магнитные линии прямого тока представляют собой концентрические окружности, охватывающие проводник, с центром на проводнике с током - индукция магнитного поля, возникшего вокруг прямого тока силой I на расстоянии r от проводника - магнитная постоянная - относительная магнитная проницаемость среды Относительная магнитная проницаемость среды – безразмерная скалярная величина, которая показывает, во сколько раз изменяется индукция магнитного поля при переносе проводника с током из вакуума в данную среду

Индукция магнитного поля кругового тока R - индукция магнитного поля кругового тока радиусом R с силой тока I Индукция магнитного поля катушки с током(соленоида) Соленоид – цилиндрическая катушка, состоящая из большого числа намотанных вплотную друг к другу витков проводника - число витков катушки на единице ее длины

Взаимодействие параллельных токов d Параллельные прямые проводники с токами, текущими в одном направлении, притягиваются друг к другу и текущими в разных направлениях, отталкиваются друг от друга, под действием сил со стороны магнитных полей, окружающих эти проводники - сила, с которой два параллельных прямых бесконечно длинных проводника действуют друг на друга посредством окружающих их магнитных полей

Сила, действующая на заряд в магнитном поле Сила Лоренца – сила, с которой магнитное поле действует на движущийся в нем заряд Если ладонь левой руки расположить так, чтобы магнитные линии входили в нее, а четыре вытянутых пальца направить по направлению движения положительного заряда, то отставленный на 900 большой палец покажет направление силы Лоренца

Движение заряженных частиц в однородном магнитном поле Сила Лоренца всегда перпендикулярна вектору скорости, поэтому заряженная частица, влетевшая в однородное магнитное поле перпендикулярно его магнитным линиям, движется равномерно по окружности Если заряженная частица влетает в магнитное поле под углом к магнитным линиям, то она станет двигаться по винтовой линии
