Таблица 6. 1 – Классификация способов вскрытия

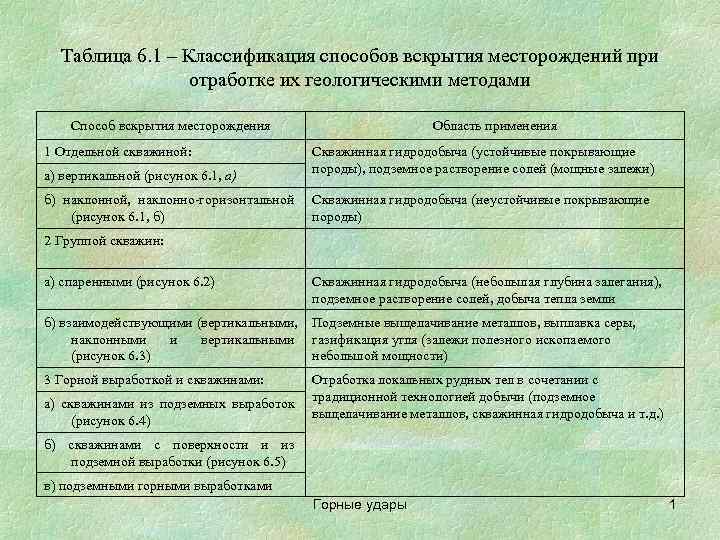

Таблица 6. 1 – Классификация способов вскрытия месторождений при отработке их геологическими методами Способ вскрытия месторождения Область применения 1 Отдельной скважиной: Скважинная гидродобыча (устойчивые покрывающие породы), подземное растворение солей (мощные залежи) а) вертикальной (рисунок 6. 1, а) б) наклонной, наклонно-горизонтальной Скважинная гидродобыча (неустойчивые покрывающие (рисунок 6. 1, б) породы) 2 Группой скважин: а) спаренными (рисунок 6. 2) Скважинная гидродобыча (небольшая глубина залегания), подземное растворение солей, добыча тепла земли б) взаимодействующими (вертикальными, Подземные выщелачивание металлов, выплавка серы, наклонными и вертикальными газификация угля (залежи полезного ископаемого (рисунок 6. 3) небольшой мощности) 3 Горной выработкой и скважинами: Отработка локальных рудных тел в сочетании с традиционной технологией добычи (подземное а) скважинами из подземных выработок выщелачивание металлов, скважинная гидродобыча и т. д. ) (рисунок 6. 4) б) скважинами с поверхности и из подземной выработки (рисунок 6. 5) в) подземными горными выработками Горные удары 1

а—вертикальной скважиной; 1—кондуктор; 2—колонна обсадных труб; 3—зацементированное затрубное пространство; 4 — скважина в продуктивной толще; б — наклонно-горизонтальной скважиной; 1, 2, 3, 4 — соответственно направляющая, промежуточная, обсадная, водоподающия колонна труб; 5 — каменная соль Рисунок 6. 1 – Вскрытие месторождения полезного ископаемого Горные удары 2

а—оборудование скважин гидромонитором и эрлифтом; б—вывод ствола гидромонитора в горизонтальное положение; в — выемка руды телескопическим гидромонитором Рисунок 6. 2 – Вскрытие двумя спаренными скважинами и технологическая схема отработки камеры СГД Горные удары 3

1, 2, 3 — соответственно розжиговая, дутьевая и 1— скважина; 2— насос; 3—зумпф; 4— шахта; 5 — газоотводящая скважины река Рисунок 6. 3 – Вскрытие месторождения Рисунок 6. 4 – Схема вскрытия залежи несколькими, одновременно работающими золотоносного песка скважинами из выработки скважинами для подготовки газогенератора при (обычная разработка месторождения осложнена ПГУ наличием большого числа крупных валунов) Горные удары 4

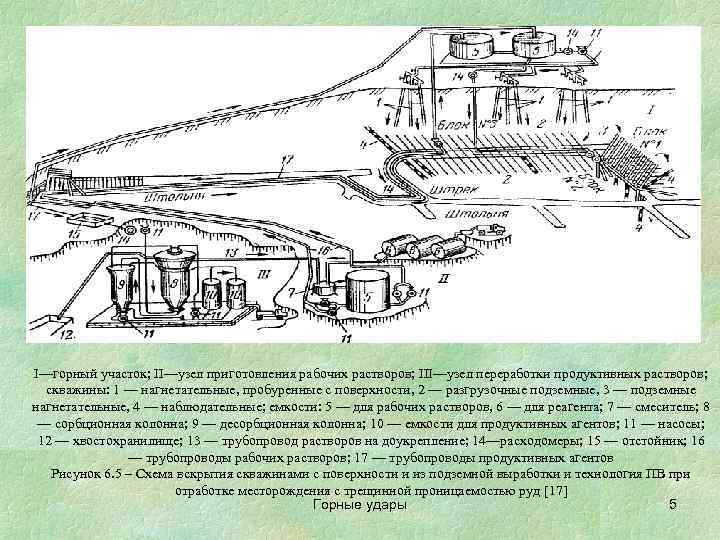

I—горный участок; II—узел приготовления рабочих растворов; III—узел переработки продуктивных растворов; скважины: 1 — нагнетательные, пробуренные с поверхности, 2 — разгрузочные подземные, 3 — подземные нагнетательные, 4 — наблюдательные; емкости: 5 — для рабочих растворов, 6 — для реагента; 7 — смеситель; 8 — сорбционная колонна; 9 — десорбционная колонна; 10 — емкости для продуктивных агентов; 11 — насосы; 12 — хвостохранилище; 13 — трубопровод растворов на доукрепление; 14—расходомеры; 15 — отстойник; 16 — трубопроводы рабочих растворов; 17 — трубопроводы продуктивных агентов Рисунок 6. 5 – Схема вскрытия скважинами с поверхности и из подземной выработки и технология ПВ при отработке месторождения с трещинной проницаемостью руд [17] Горные удары 5

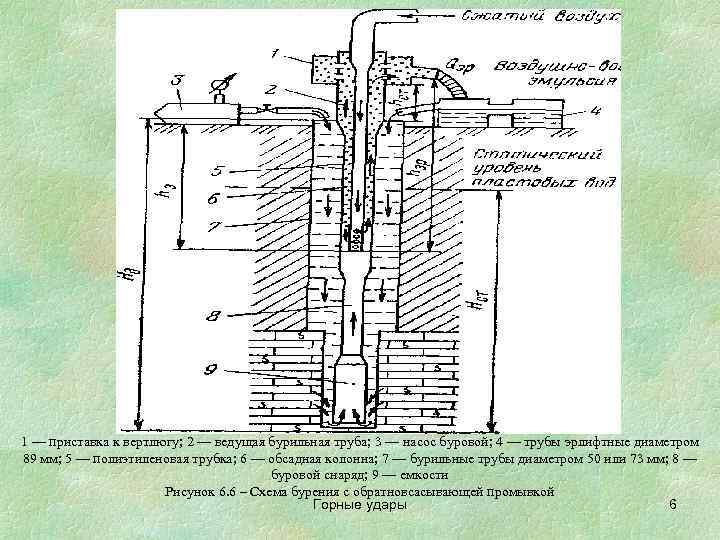

1 — приставка к вертлюгу; 2 — ведущая бурильная труба; 3 — насос буровой; 4 — трубы эрлифтные диаметром 89 мм; 5 — полиэтиленовая трубка; 6 — обсадная колонна; 7 — бурильные трубы диаметром 50 или 73 мм; 8 — буровой снаряд; 9 — емкости Рисунок 6. 6 – Схема бурения с обратновсасывающей промывкой Горные удары 6

1 — устьевой герметизатор; 2 — ведущая бурильная труба; 3 — поток аэрированной жидкости; 4 — промежуточная колонна; 5 — поток сжатого воздуха; 6 — смеситель; 7 — обсадная колонна; 8 — бурильные трубы; 9 — поток промывочной жидкости; 10—ствол скважины; 11—серный пласт; 12 — долото шарошечное Рисунок 6. 7 – Схема бурения с частичной аэрацией столба промывочной жидкости Горные удары 7

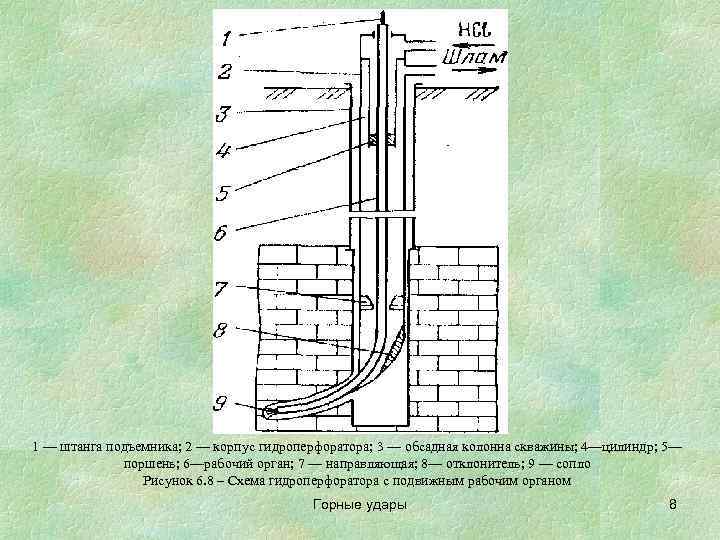

1 — штанга подъемника; 2 — корпус гидроперфоратора; 3 — обсадная колонна скважины; 4—цилиндр; 5— поршень; 6—рабочий орган; 7 — направляющая; 8— отклонитель; 9 — сопло Рисунок 6. 8 – Схема гидроперфоратора с подвижным рабочим органом Горные удары 8

Следующая тема: СИСТЕМА РАЗРАБОТКИ ПРИ ГЕОТЕХНОЛОГИЧЕСКИХ МЕТОДАХ ДОБЫЧИ Спасибо. До встречи. Всем успехов и удачи ! Горные удары 9
