Тақырыбы Цинк фосфаты силикофосфатты силикатты цементтер Орындаған Аганина

Тақырыбы: Цинк фосфаты, силикофосфатты, силикатты цементтер Орындаған: Аганина Н. Ж. Топ: 401 -1 топ стом. фак. Тексерген: Уразбаева Б. М. Алматы 2011

Барлық цементтер Ұнтақ Сұйықтық Негізгі компоненттері: Цинк орто, мета, Кремний окисі парафосфор Алюминий қышқылдары Кальций Магний

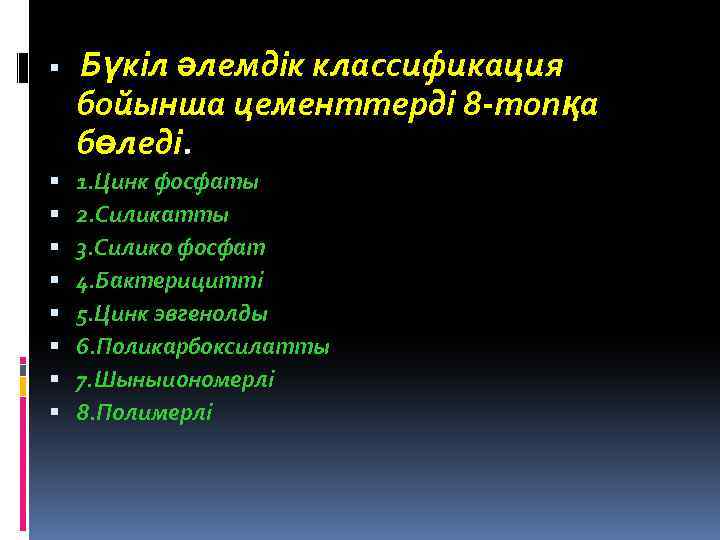

Бүкіл әлемдік классификация бойынша цементтерді 8 -топқа бөледі. 1. Цинк фосфаты 2. Силикатты 3. Силико фосфат 4. Бактерицитті 5. Цинк эвгенолды 6. Поликарбоксилатты 7. Шыныиономерлі 8. Полимерлі

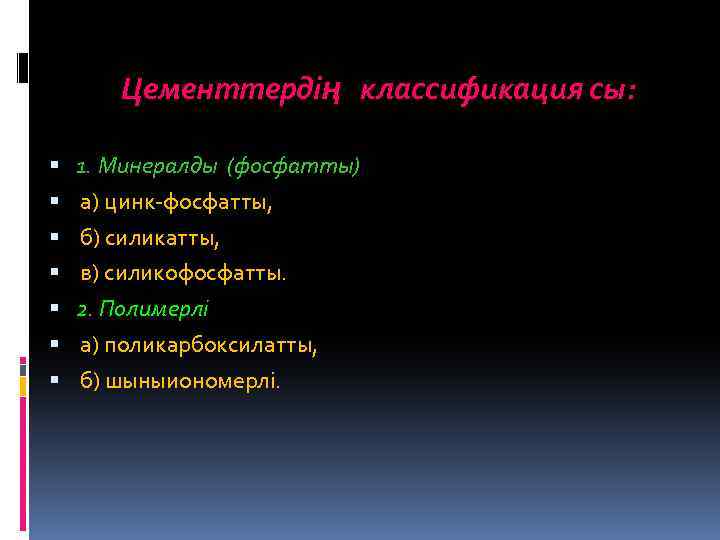

Цементтердің классификация сы: 1. Минералды (фосфатты) а) цинк-фосфатты, б) силикатты, в) силикофосфатты. 2. Полимерлі а) поликарбоксилатты, б) шыныиономерлі.

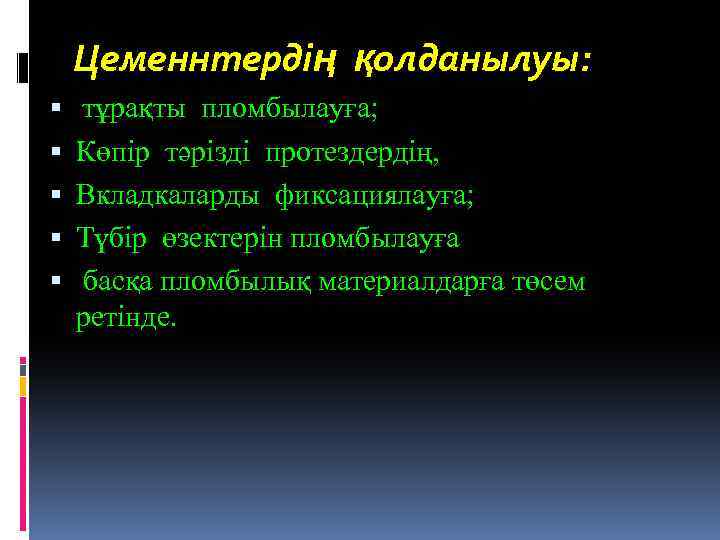

Цеменнтердің қолданылуы: тұрақты пломбылауға; Көпір тәрізді протездердің, Вкладкаларды фиксациялауға; Түбір өзектерін пломбылауға басқа пломбылық материалдарға төсем ретінде.

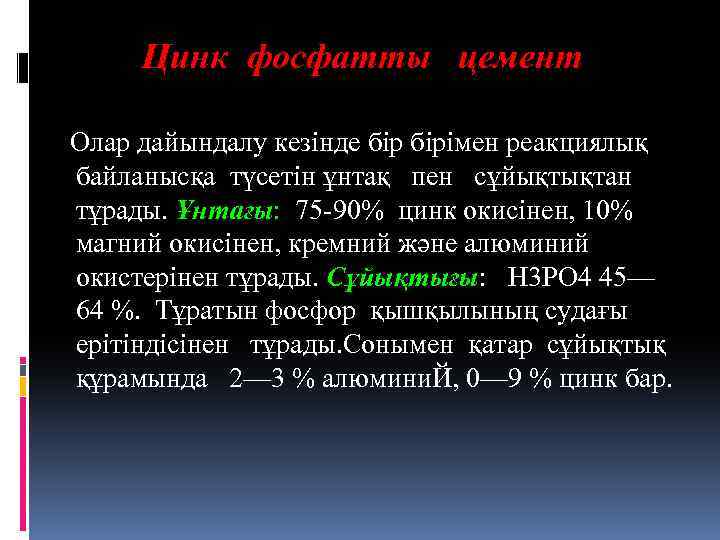

Цинк фосфатты цемент Олар дайындалу кезінде бірімен реакциялық байланысқа түсетін ұнтақ пен сұйықтықтан тұрады. Ұнтағы: 75 -90% цинк окисінен, 10% магний окисінен, кремний және алюминий окистерінен тұрады. Сұйықтығы: Н 3 РО 4 45— 64 %. Тұратын фосфор қышқылының судағы ерітіндісінен тұрады. Сонымен қатар сұйықтық құрамында 2— 3 % алюмини. Й, 0— 9 % цинк бар.

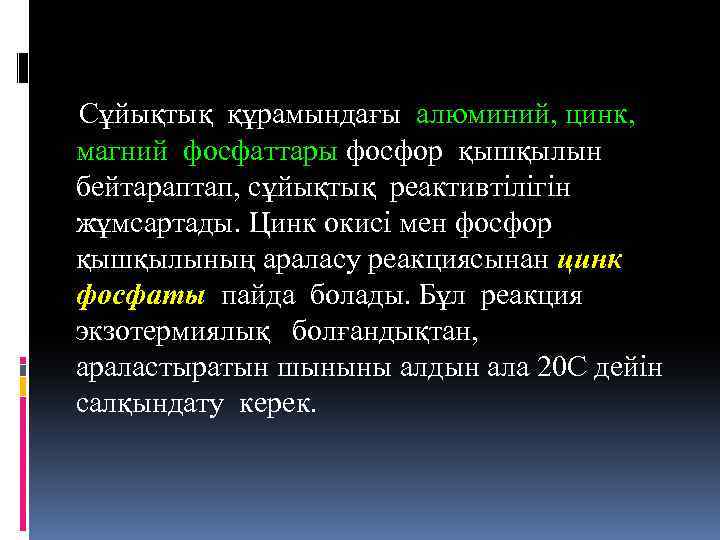

Сұйықтық құрамындағы алюминий, цинк, магний фосфаттары фосфор қышқылын бейтараптап, сұйықтық реактивтілігін жұмсартады. Цинк окисі мен фосфор қышқылының араласу реакциясынан цинк фосфаты пайда болады. Бұл реакция экзотермиялық болғандықтан, араластыратын шыныны алдын ала 20 С дейін салқындату керек.

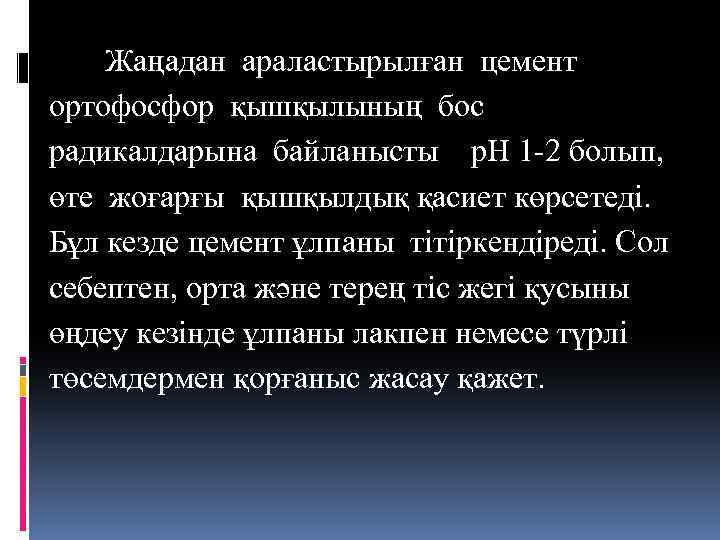

Жаңадан араластырылған цемент ортофосфор қышқылының бос радикалдарына байланысты р. Н 1 -2 болып, өте жоғарғы қышқылдық қасиет көрсетеді. Бұл кезде цемент ұлпаны тітіркендіреді. Сол себептен, орта және терең тіс жегі қусыны өңдеу кезінде ұлпаны лакпен немесе түрлі төсемдермен қорғаныс жасау қажет.

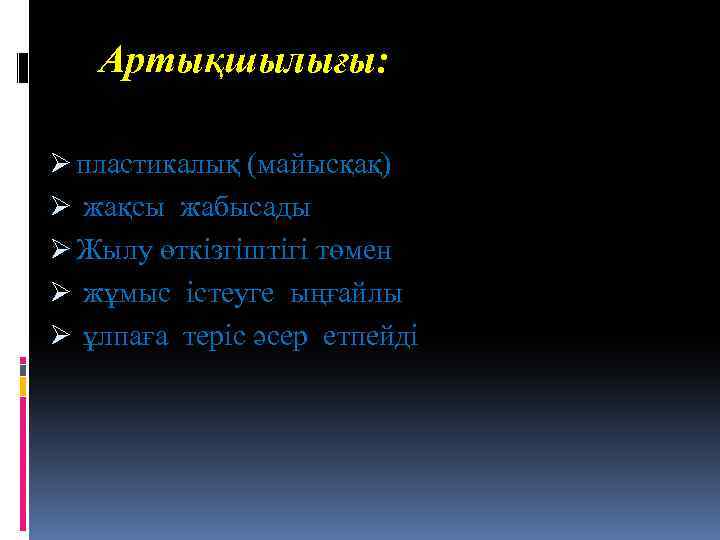

Артықшылығы: Ø пластикалық (майысқақ) Ø жақсы жабысады Ø Жылу өткізгіштігі төмен Ø жұмыс істеуге ыңғайлы Ø ұлпаға теріс әсер етпейді

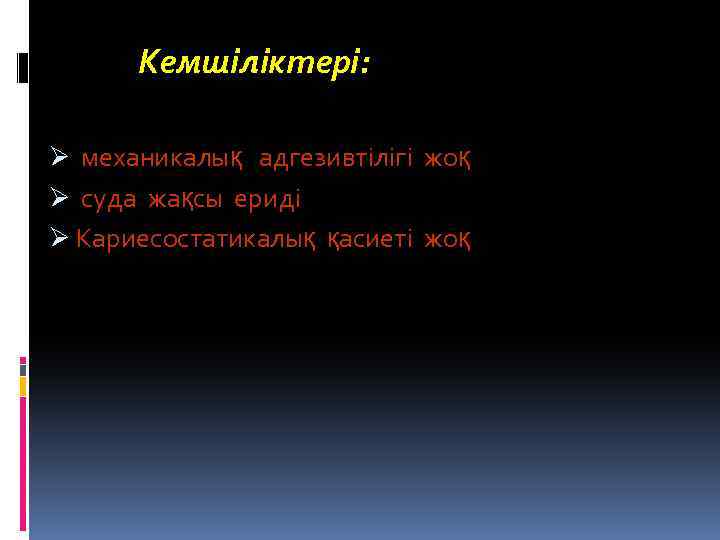

Кемшіліктері: Ø механикалық адгезивтілігі жоқ Ø суда жақсы ериді Ø Кариесостатикалық қасиеті жоқ

Қолданылуы: v басқа пломбалық материалдарға изоляциялық төсем ретінде; v уақытша пломбылауға v түбір өзектері мен сауыт бөлігін тұрақты пломбылауа; v алынбайтын ортопедиялық конструкцияларды фиксациялауда

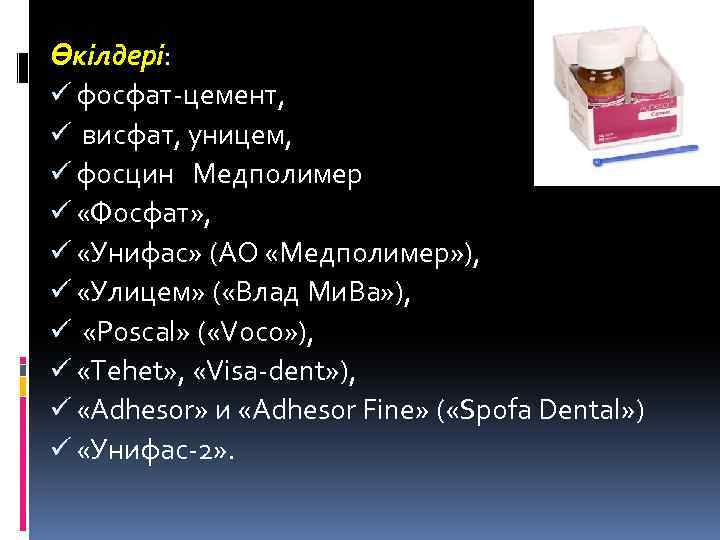

Өкілдері: ü фосфат-цемент, ü висфат, уницем, ü фосцин Медполимер ü «Фосфат» , ü «Унифас» (АО «Медполимер» ), ü «Улицем» ( «Влад Ми. Ва» ), ü «Poscal» ( «Voco» ), ü «Tehet» , «Visa-dent» ), ü «Adhesor» и «Adhesor Fine» ( «Spofa Dental» ) ü «Унифас-2» .

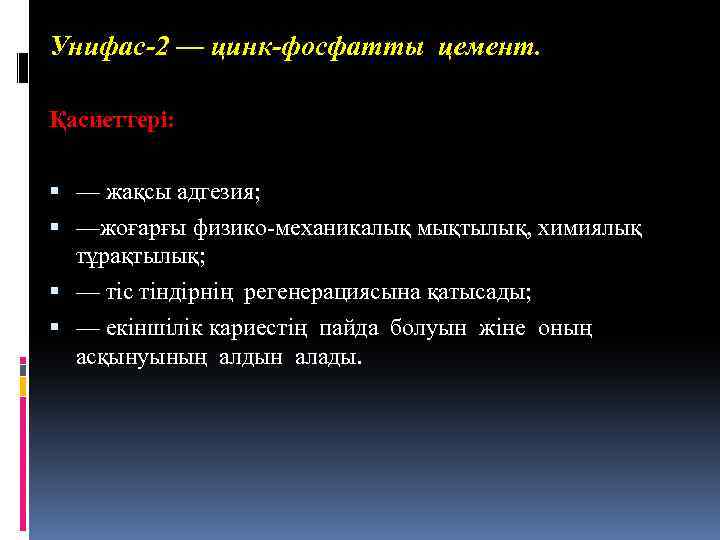

Унифас-2 — цинк-фосфатты цемент. Қасиеттері: — жақсы адгезия; —жоғарғы физико-механикалық мықтылық, химиялық тұрақтылық; — тіс тіндірнің регенерациясына қатысады; — екіншілік кариестің пайда болуын жіне оның асқынуының алдын алады.

Көрсетілімі: вкладкалар, штифті тістер, коронкалар және көпіртәрізді протездердің фиксациясында. 2. фарфорлы сауыттар, металлокерамикалық сауыттар мен протездерді фиксациялау үшін 3. басқа пломбалық материалдарға төсем ретінде. 4. түбір өзектерін пломбылауда. 5. Сауытпен жабылатын тістерді пломбылауға.

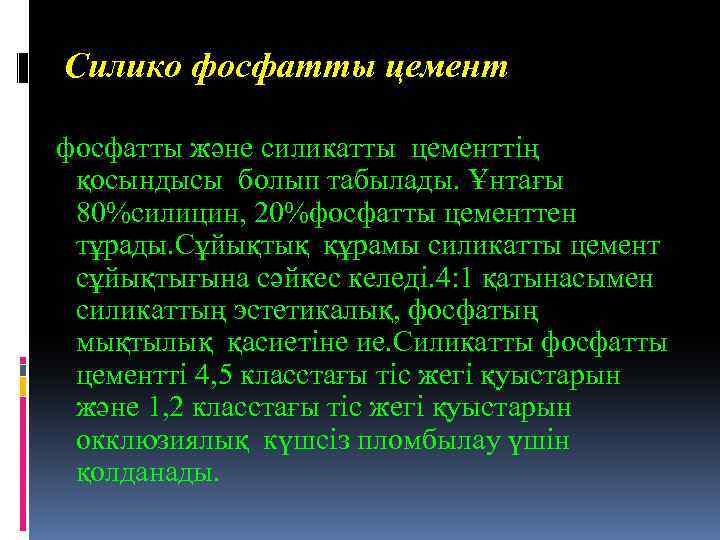

Силико фосфатты цемент фосфатты және силикатты цементтің қосындысы болып табылады. Ұнтағы 80%силицин, 20%фосфатты цементтен тұрады. Сұйықтық құрамы силикатты цемент сұйықтығына сәйкес келеді. 4: 1 қатынасымен силикаттың эстетикалық, фосфатың мықтылық қасиетіне ие. Силикатты фосфатты цементті 4, 5 класстағы тіс жегі қуыстарын және 1, 2 класстағы тіс жегі қуыстарын окклюзиялық күшсіз пломбылау үшін қолданады.

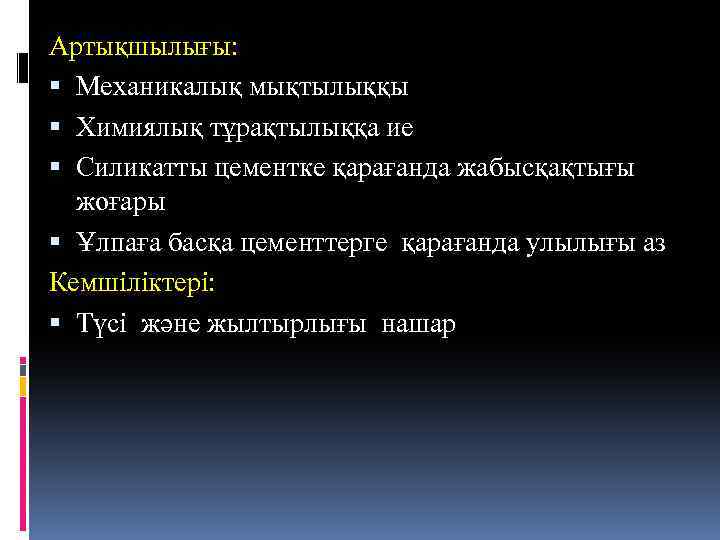

Артықшылығы: Механикалық мықтылыққы Химиялық тұрақтылыққа ие Силикатты цементке қарағанда жабысқақтығы жоғары Ұлпаға басқа цементтерге қарағанда улылығы аз Кемшіліктері: Түсі және жылтырлығы нашар

Өкілдері: v «Силидонт» , v «Силидонт-2» (АО «Медполимер» ), v «Infantid» ( «Spofa Dental» ), v «Беладонт» ( «Влад. Ми. Ва» ).

Силикатты цемент Ұнтақ пен сұйықтықтан түрады. Ұнтақ құрамы: алюмосиликаттың ұсақ шыныларынан жәнефторлы тұздар Сұйықтығы: құрамында цинк окисі, алюминий гидрат окисі бар фосфор қышқылының ерітіндісінен тұрады. Фосфор қышқылының жоғары концентрациясына байланысты р. Н 2, 0. болатын қышқылдық реакция көрсетеді. Ұнтақ құрамында: Кремний оксиді — 4%, алюминий оксиді — 35%, кальций окисі — 14%, кальций— 5%. Сонымен қатар ұнтақ құрамында: фтор, натрий окисі, цинк окисі, магний окисі, литий, барий окисі, пигменттер бар.

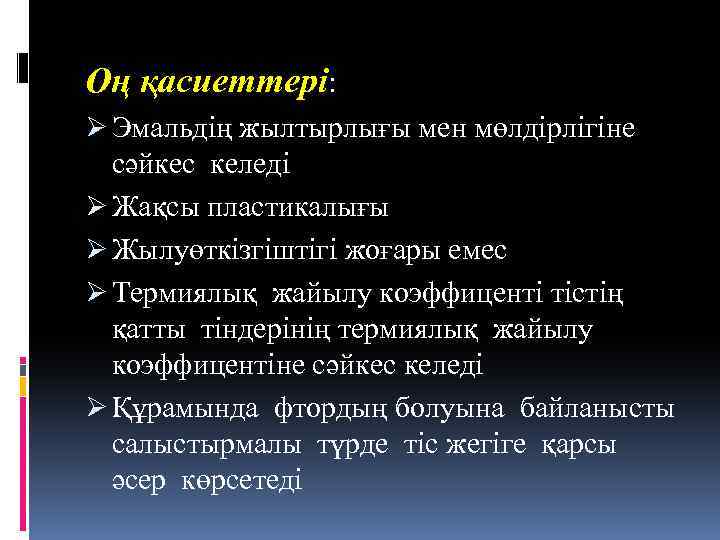

Оң қасиеттері: Ø Эмальдің жылтырлығы мен мөлдірлігіне сәйкес келеді Ø Жақсы пластикалығы Ø Жылуөткізгіштігі жоғары емес Ø Термиялық жайылу коэффиценті тістің қатты тіндерінің термиялық жайылу коэффицентіне сәйкес келеді Ø Құрамында фтордың болуына байланысты салыстырмалы түрде тіс жегіге қарсы әсер көрсетеді

Кемшіліктері: Жеткіліксіз механикалық мықтылық (при сжатии 140 -170 МПа, при растяжении 7 МПа); отырады; Уақыт өте түсі мен мөлдірлігінің өзгеруі; Фосфатты цементке қарағанда жабысуы нашар Қату кезінде қышқылдың бір бөлігінің бос қалуына байланысты ұлпаға улы әсер етеді Коллоидты структурасына байланысты рентгенрконтрасты емес Ылғалға сезімтал және ауыз сұйықтығында ерігіштігі

Қолданылуы: IV класстан басқа фронтальді тістердң пломбылау үшін; Цинк фосфатты цементтен жасалған оқшаулағыш төсем салу арқылы V класс бойынша бүйір тістердің қуыстарын жабу үшін

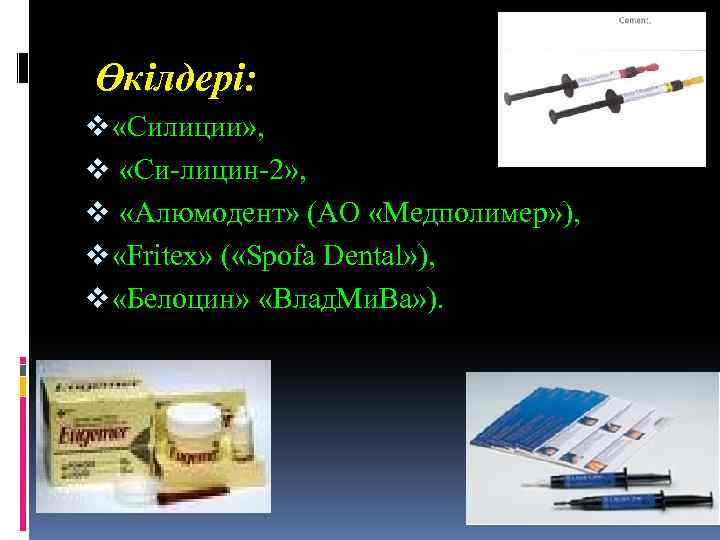

Өкілдері: v «Силиции» , v «Си-лицин-2» , v «Алюмодент» (АО «Медполимер» ), v «Fritex» ( «Spofa Dental» ), v «Белоцин» «Влад. Ми. Ва» ).

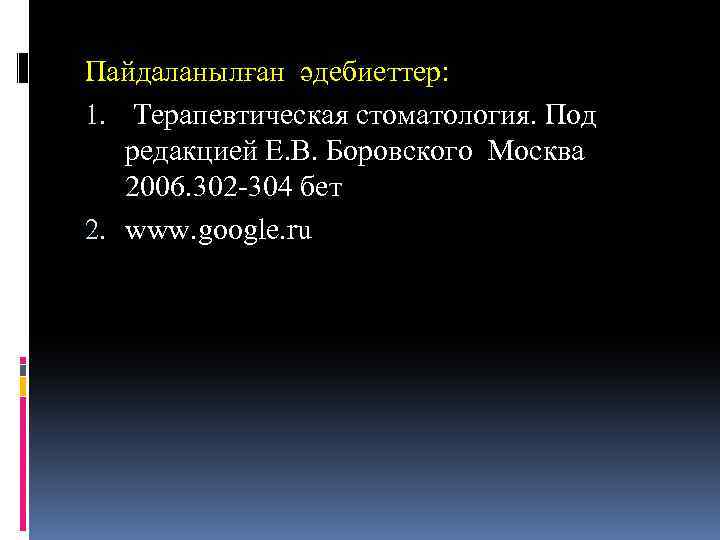

Пайдаланылған әдебиеттер: 1. Терапевтическая стоматология. Под редакцией Е. В. Боровского Москва 2006. 302 -304 бет 2. www. google. ru
