Т-3 1 Аспекты рассмотрения проекта -в статике —

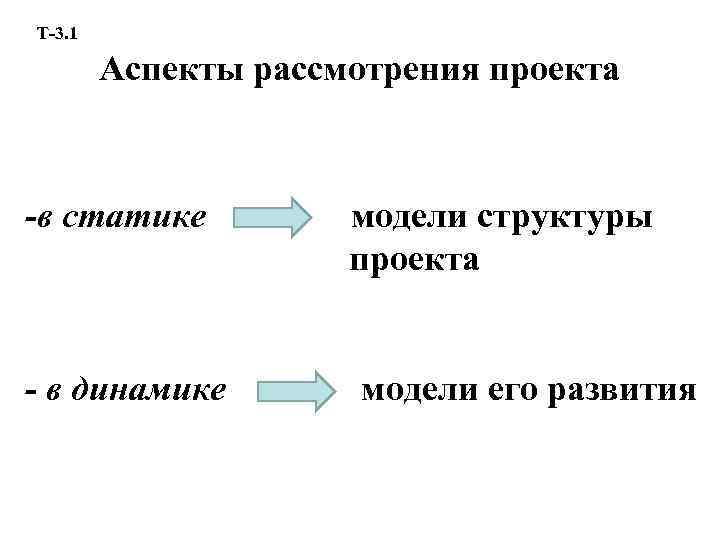

Т-3. 1 Аспекты рассмотрения проекта -в статике - в динамике модели структуры проекта модели его развития

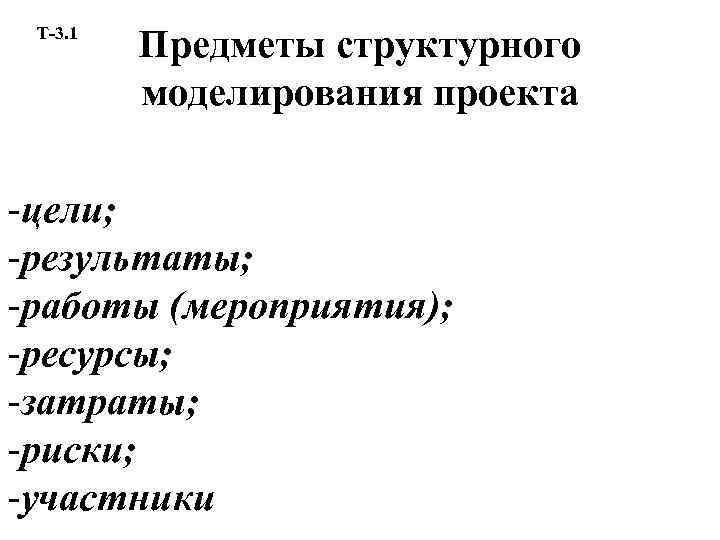

Т-3. 1 Предметы структурного моделирования проекта -цели; -результаты; -работы (мероприятия); -ресурсы; -затраты; -риски; -участники

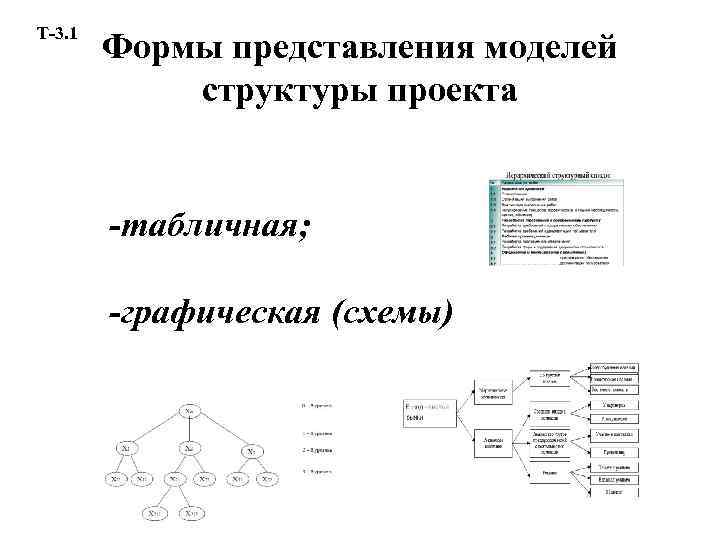

Т-3. 1 Формы представления моделей структуры проекта -табличная; -графическая (схемы)

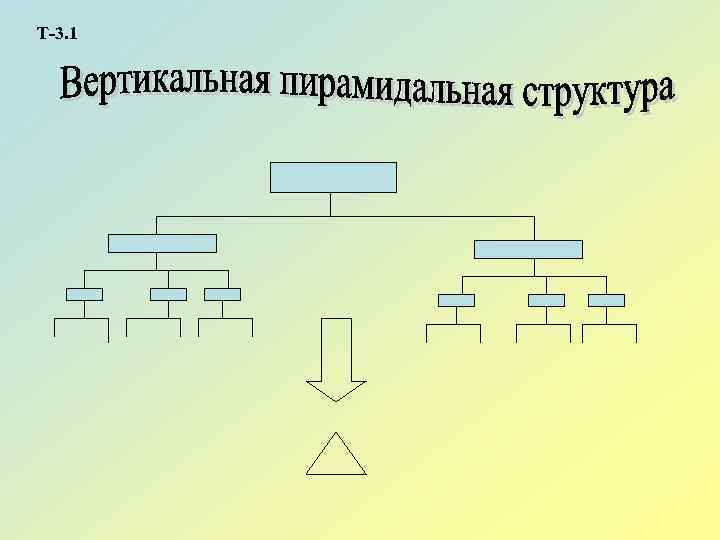

Т-3. 1

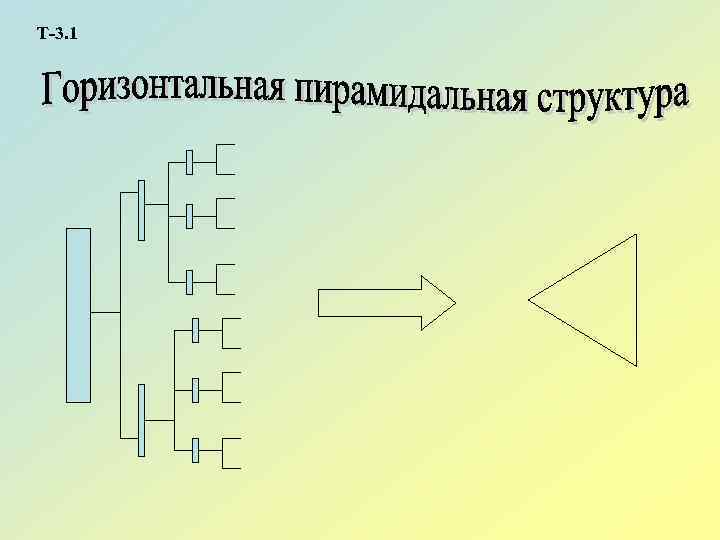

Т-3. 1

Т-3. 1

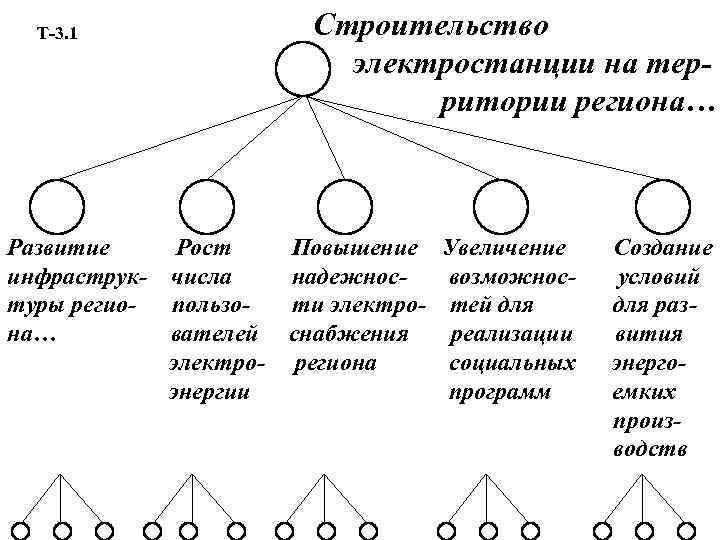

Т-3. 1 Строительство электростанции на территории региона… Развитие Рост Повышение инфраструк- числа надежностуры региопользоти электрона… вателей снабжения электро- региона энергии Увеличение возможностей для реализации социальных программ Создание условий для развития энергоемких производств

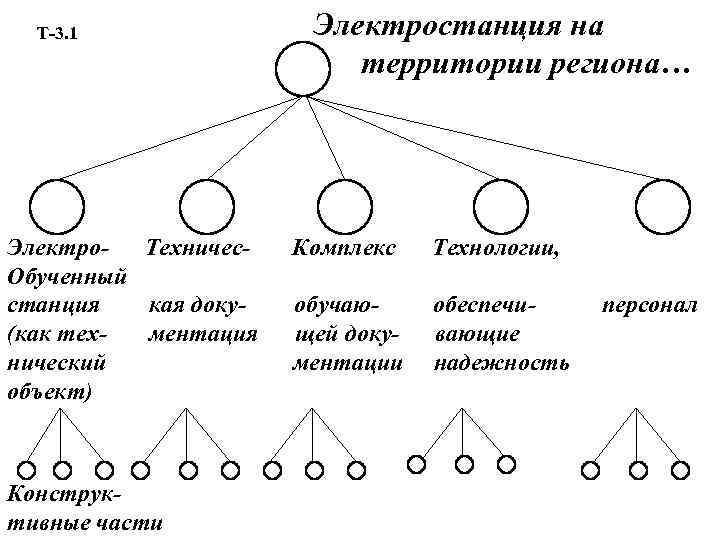

Т-3. 1 Электро. Техничес. Обученный станция кая доку(как техментация нический объект) Конструктивные части Электростанция на территории региона… Комплекс Технологии, обучающей документации обеспечивающие надежность персонал

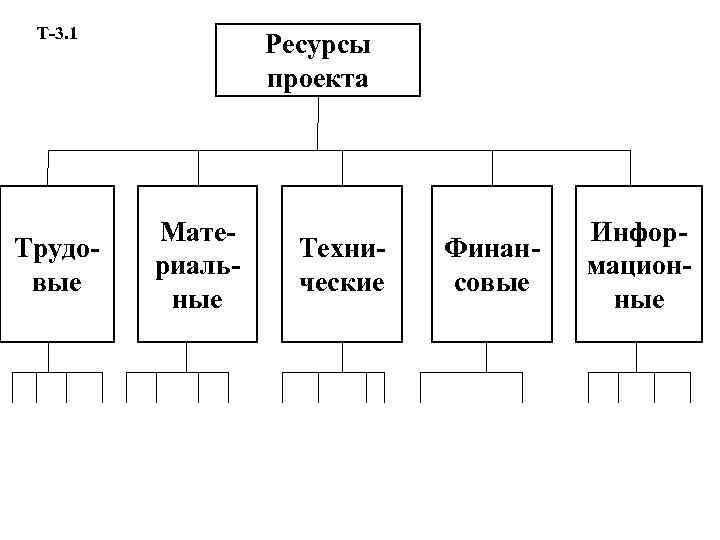

Т-3. 1 Трудовые Ресурсы проекта Материальные Технические Финансовые Информационные

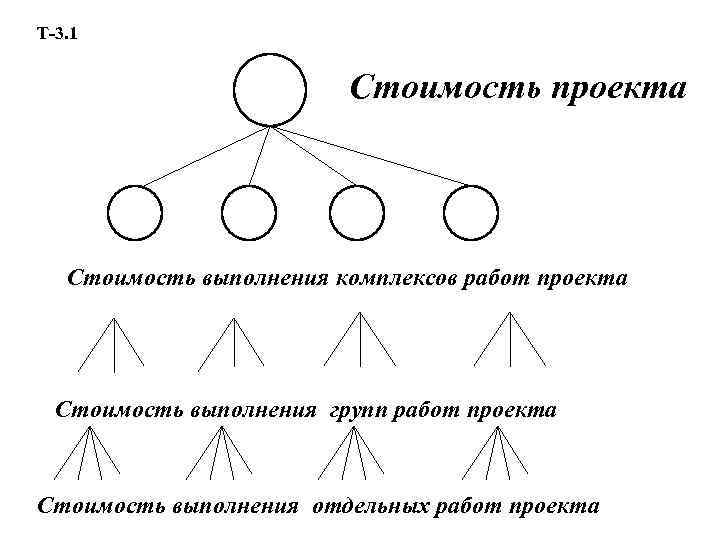

Т-3. 1 Стоимость проекта Стоимость выполнения комплексов работ проекта Стоимость выполнения групп работ проекта Стоимость выполнения отдельных работ проекта

Т-3. 1 Риски проекта виды рисков (по причине) риски по месту возникновения …………….

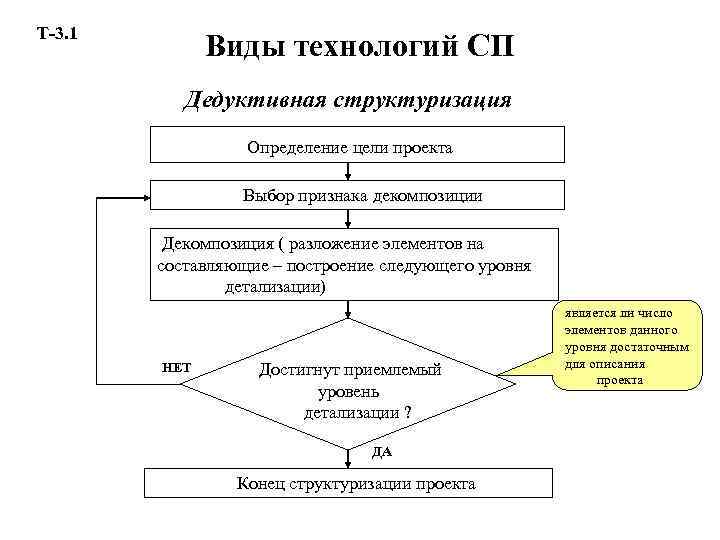

Т-3. 1 Виды технологий СП Дедуктивная структуризация Определение цели проекта Выбор признака декомпозиции Декомпозиция ( разложение элементов на составляющие – построение следующего уровня детализации) НЕТ Достигнут приемлемый уровень детализации ? ДА Конец структуризации проекта является ли число элементов данного уровня достаточным для описания проекта

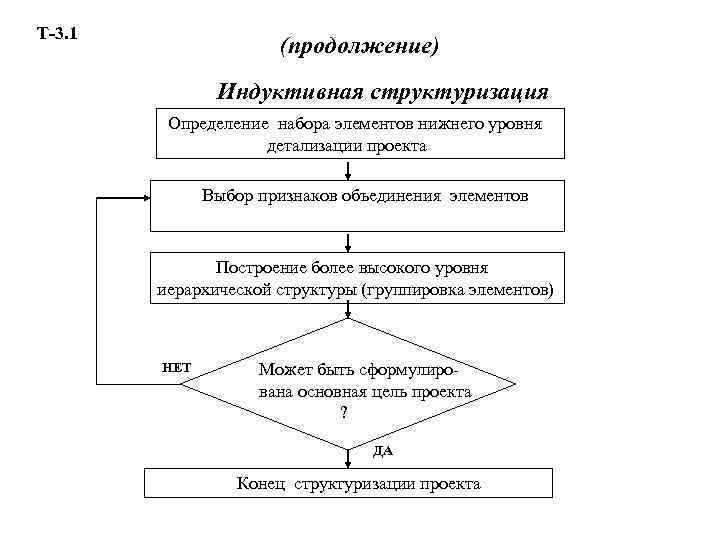

Т-3. 1 (продолжение) Индуктивная структуризация Определение набора элементов нижнего уровня детализации проекта Выбор признаков объединения элементов Построение более высокого уровня иерархической структуры (группировка элементов) НЕТ Может быть сформулирована основная цель проекта ? ДА Конец структуризации проекта

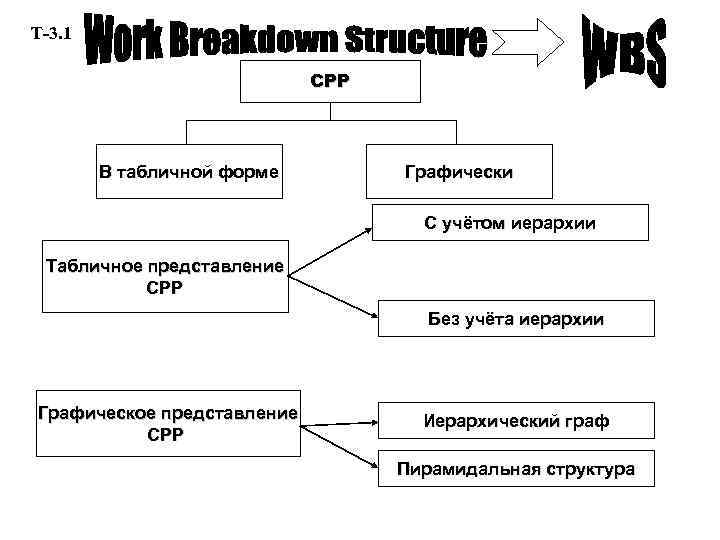

Т-3. 1 СРР В табличной форме Графически С учётом иерархии Табличное представление СРР Без учёта иерархии Графическое представление СРР Иерархический граф Пирамидальная структура

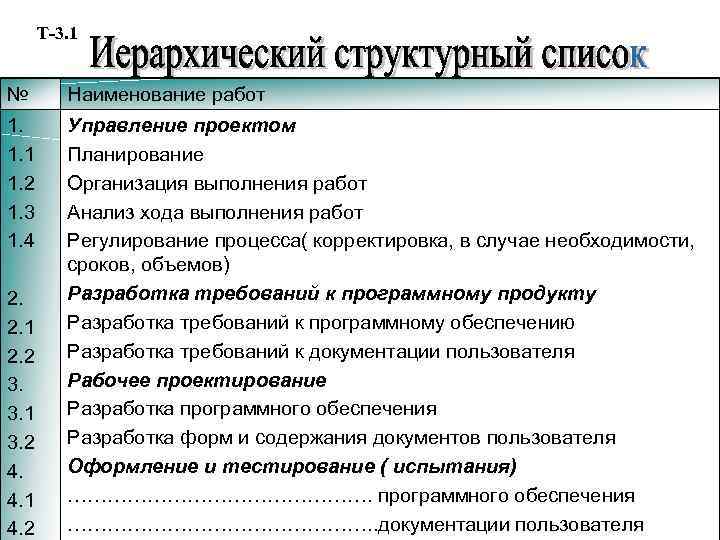

Т-3. 1 № Наименование работ 1. 1. 1 1. 2 1. 3 1. 4 Управление проектом Планирование Организация выполнения работ Анализ хода выполнения работ Регулирование процесса( корректировка, в случае необходимости, сроков, объемов) Разработка требований к программному продукту Разработка требований к программному обеспечению Разработка требований к документации пользователя Рабочее проектирование Разработка программного обеспечения Разработка форм и содержания документов пользователя Оформление и тестирование ( испытания) ……………………. программного обеспечения ……………………. . документации пользователя 2. 2. 1 2. 2 3. 3. 1 3. 2 4. 4. 1 4. 2

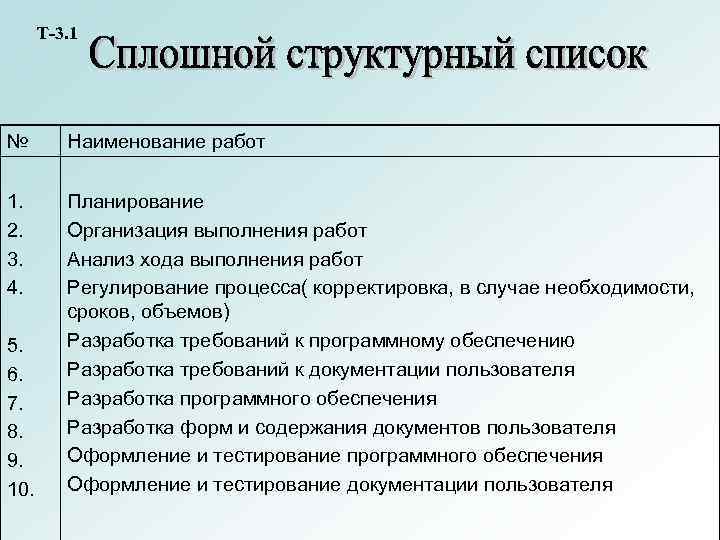

Т-3. 1 № Наименование работ 1. 2. 3. 4. Планирование Организация выполнения работ Анализ хода выполнения работ Регулирование процесса( корректировка, в случае необходимости, сроков, объемов) Разработка требований к программному обеспечению Разработка требований к документации пользователя Разработка программного обеспечения Разработка форм и содержания документов пользователя Оформление и тестирование программного обеспечения Оформление и тестирование документации пользователя 5. 6. 7. 8. 9. 10.

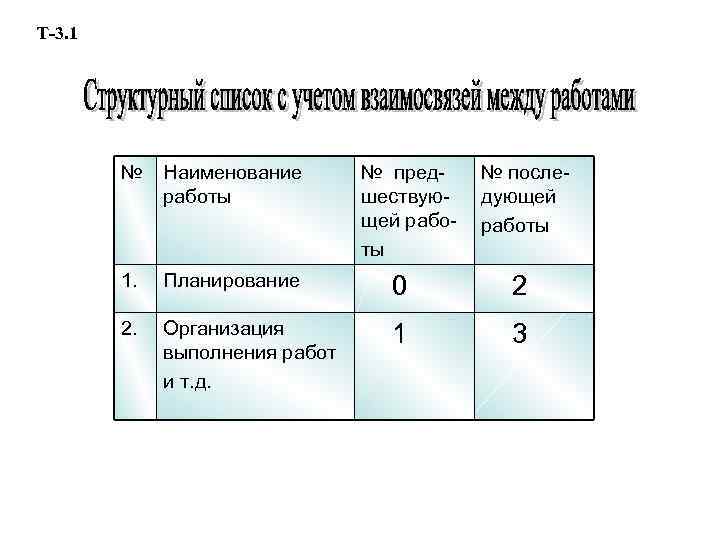

Т-3. 1 № Наименование работы № предшествующей работы № последующей работы 1. Планирование 0 2 2. Организация выполнения работ и т. д. 1 3

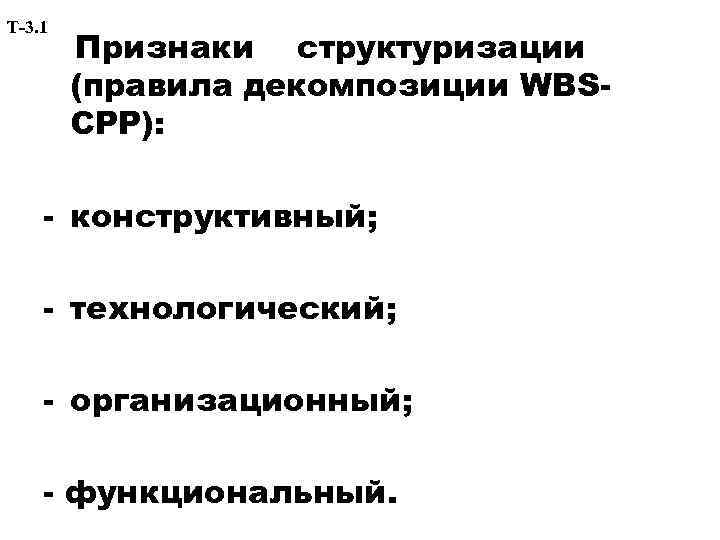

Т-3. 1 Признаки структуризации (правила декомпозиции WBSСРР): - конструктивный; - технологический; - организационный; - функциональный.

Т-3. 1 объектно-ориентированная; процессно-ориентированная; пространственно-распределенная; функционально-ориентированная.

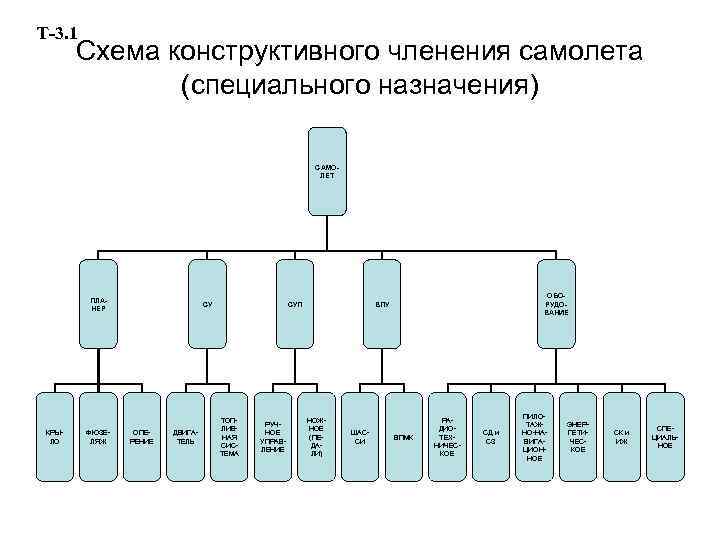

Т-3. 1 Схема конструктивного членения самолета (специального назначения) САМОЛЕТ ПЛАНЕР КРЫЛО ФЮЗЕЛЯЖ СУ ОПЕРЕНИЕ ДВИГАТЕЛЬ ТОПЛИВНАЯ СИСТЕМА РУЧНОЕ УПРАВЛЕНИЕ ОБОРУДОВАНИЕ ВПУ СУП НОЖНОЕ (ПЕДАЛИ) ШАССИ ВПМК РАДИОТЕХНИЧЕСКОЕ СД и СЗ ПИЛОТАЖНО-НАВИГАЦИОННОЕ ЭНЕРГЕТИЧЕСКОЕ СК и ИЖ СПЕЦИАЛЬНОЕ

Т-3. 1 Процессно-ориентированная СРР ПРОЕКТ СОЗДАНИЯ САМОЛЕТА ИНИЦИАЦИЯ СОЗДАНИЯ НОВОГО ИЗДЕЛИЯ ИССЛЕДОВАНИЕ ДИНАМИКИ ВНЕШНЕЙ СРЕДЫ ОПРЕДЕЛЕНИЕ ЦЕЛЕЙ СОЗДАНИЯ РАЗРАБОТКА НОВОГО ИЗДЕЛИЯ И Т, Д, АНАЛИЗ ТЕХНИЧЕСКОГО ЗАДАНИЯ ОПРЕДЕЛЕНИЕ ВАРИАНТОВ ТЕХНИЧЕСКИХ РЕШЕНИЙ СЕРИЙНОЕ ПРОИЗВОДСТВО И Т. Д. ПОДГОТОВКА ПРОИЗВОДСТВА ВЫПУСК УСТАНОВОЧНОЙ СЕРИИ И Т. . Д.

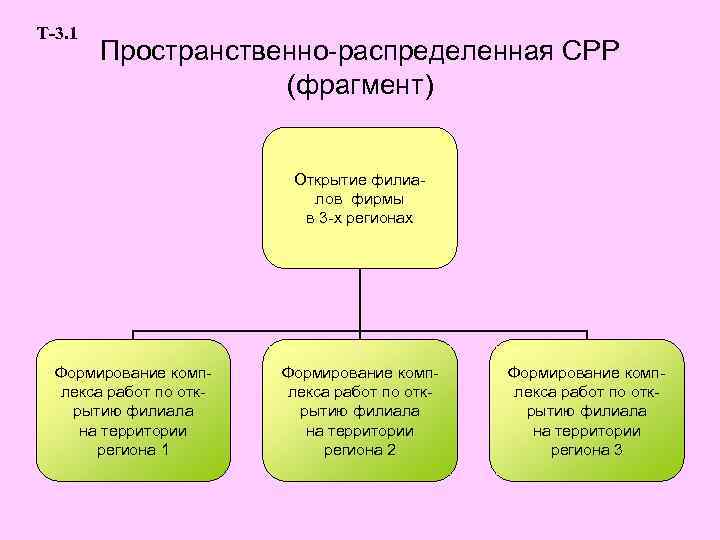

Т-3. 1 Пространственно-распределенная СРР (фрагмент) Открытие филиалов фирмы в 3 -х регионах Формирование комплекса работ по открытию филиала на территории региона 1 Формирование комплекса работ по открытию филиала на территории региона 2 Формирование комплекса работ по открытию филиала на территории региона 3

Т-3. 1 Функционально- ориентированная СРР Создание авиационного комплекса Определение состава наземных инженернотехнических служб Формирование парка летательных аппаратов ЛА ЛА ЛА Техническое обслуживание Капитальный ремонт Формирование служб функциональной готовности Аэродром Управление воздушным движением Др.

Т-3. 1 Функционально- ориентированная СРР Создание предприятия Планирование (разработка плана создания) Организация работ по выполнению плана Контроль, анализ и регулирование хода работ по созданию пред-я Завершение (закрытие проекта)

Т-3. 1 СРР, построенная на основе комбинированного подхода САМОЛЕТ ПЛАНЕР НИР ОКР СУП СУ ПРОИЗВО НИР ОКР ОБОРУДОВАНИЕ ВПУ ПРОИЗВО НИР ОКР ПРОИЗВО НИР СБОРКА ОКР ПРОИЗВО

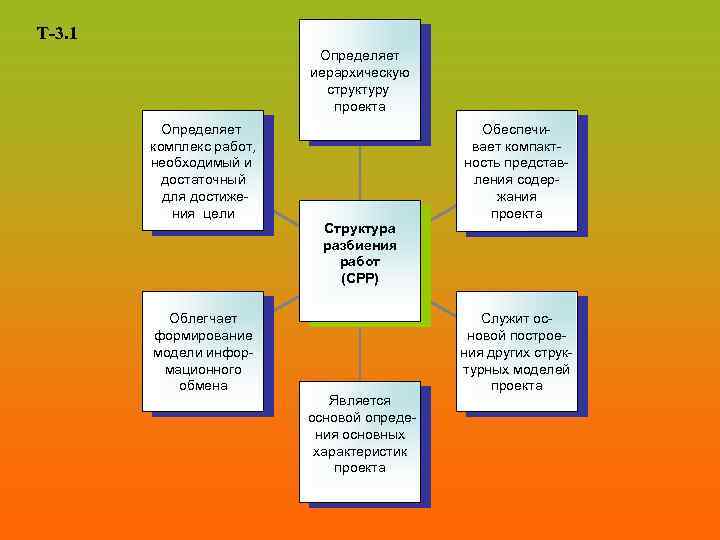

Т-3. 1 Определяет иерархическую структуру проекта Определяет комплекс работ, необходимый и достаточный для достижения цели Облегчает формирование модели информационного обмена Структура разбиения работ (СРР) Является основой опредения основных характеристик проекта Обеспечивает компактность представления содержания проекта Служит основой построения других структурных моделей проекта

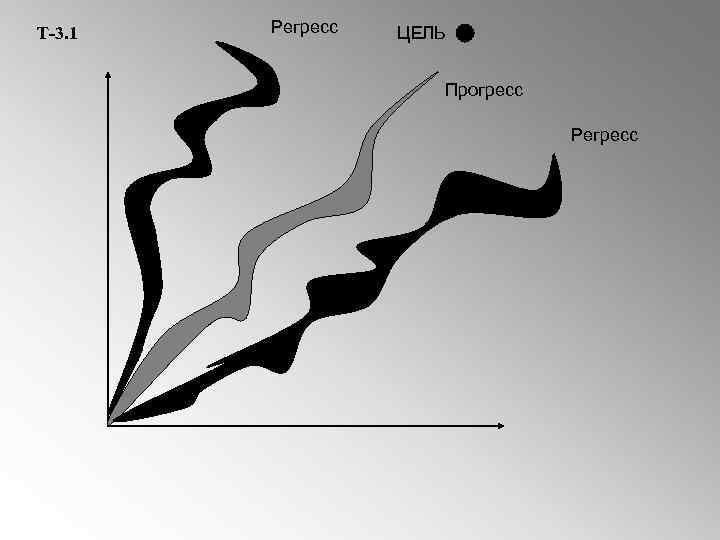

Т-3. 1 Регресс ЦЕЛЬ Прогресс Регресс

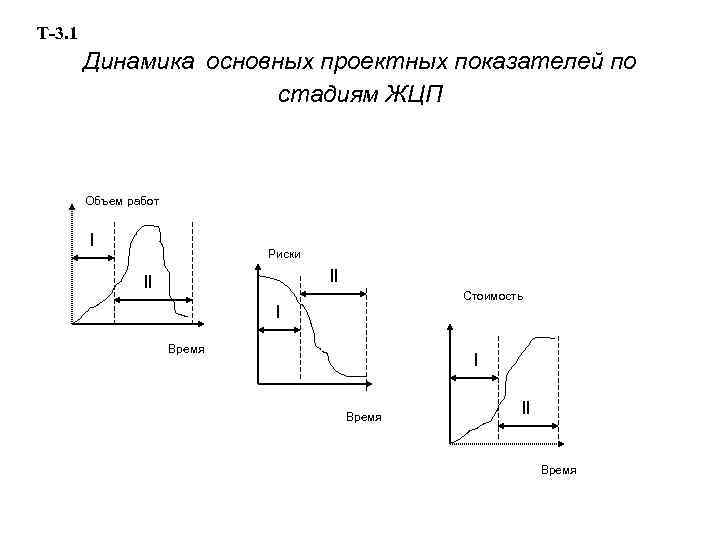

Т-3. 1 Динамика основных проектных показателей по стадиям ЖЦП Объем работ l Риски ll ll Стоимость l Время ll Время

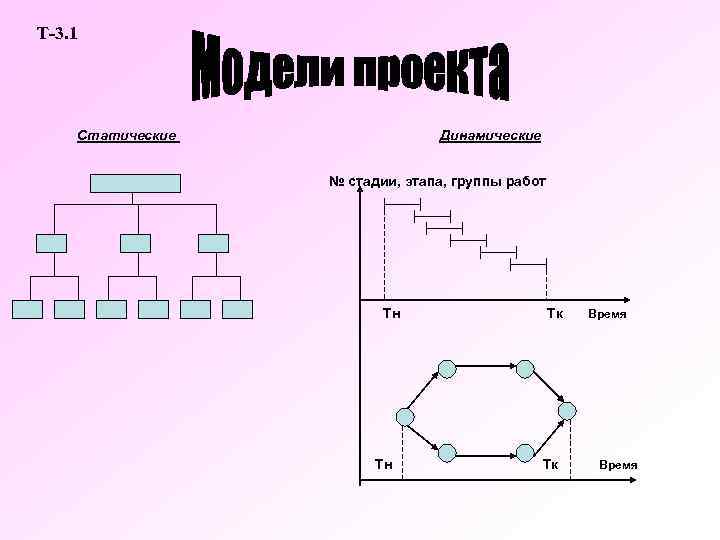

Т-3. 1 Статические Динамические № стадии, этапа, группы работ Тн Тн Тк Тк Время

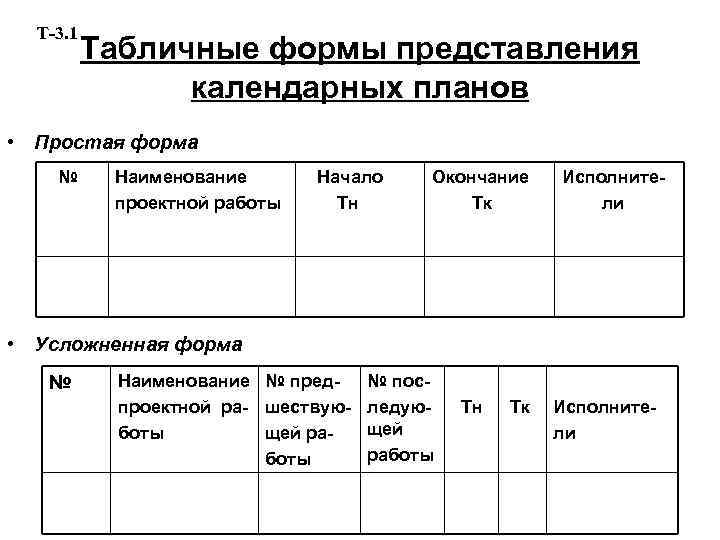

Т-3. 1 Табличные формы представления календарных планов • Простая форма № Наименование проектной работы Начало Тн Окончание Тк Исполнители • Усложненная форма № Наименование № предпроектной ра- шествуюботы щей работы № последующей работы Тн Тк Исполнители

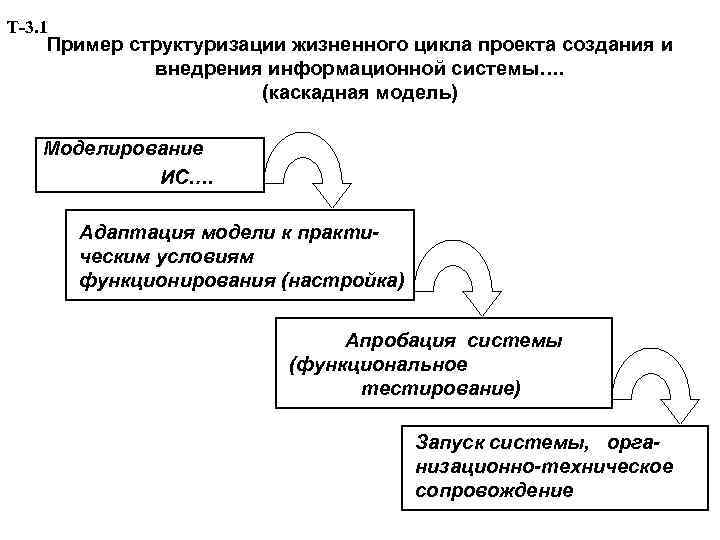

Т-3. 1 Пример структуризации жизненного цикла проекта создания и внедрения информационной системы…. (каскадная модель) Моделирование ИС…. Адаптация модели к практическим условиям функционирования (настройка) Апробация системы (функциональное тестирование) Запуск системы, организационно-техническое сопровождение

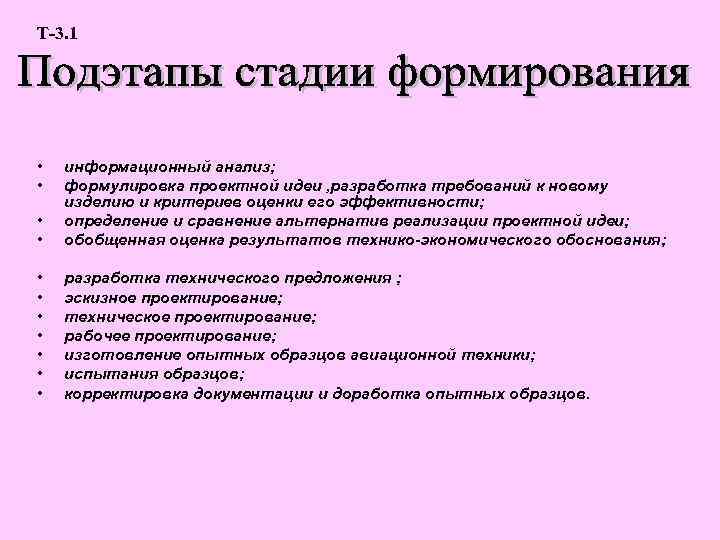

Т-3. 1 • • информационный анализ; формулировка проектной идеи , разработка требований к новому изделию и критериев оценки его эффективности; определение и сравнение альтернатив реализации проектной идеи; обобщенная оценка результатов технико-экономического обоснования; • • разработка технического предложения ; эскизное проектирование; техническое проектирование; рабочее проектирование; изготовление опытных образцов авиационной техники; испытания образцов; корректировка документации и доработка опытных образцов.

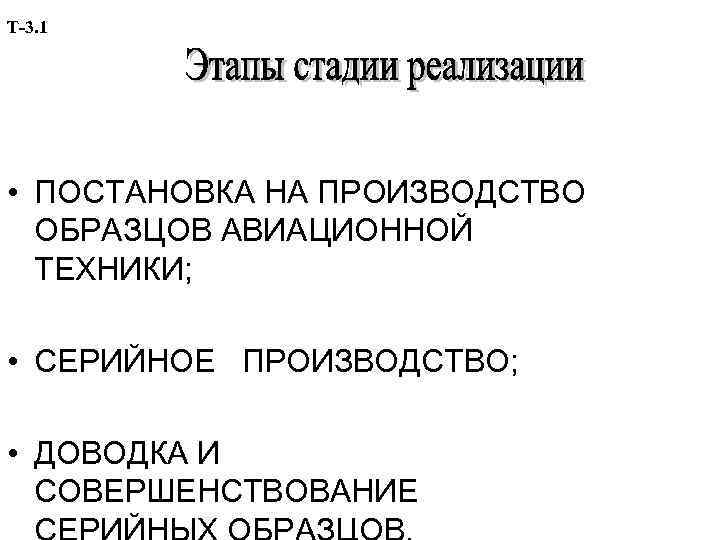

Т-3. 1 • ПОСТАНОВКА НА ПРОИЗВОДСТВО ОБРАЗЦОВ АВИАЦИОННОЙ ТЕХНИКИ; • СЕРИЙНОЕ ПРОИЗВОДСТВО; • ДОВОДКА И СОВЕРШЕНСТВОВАНИЕ
