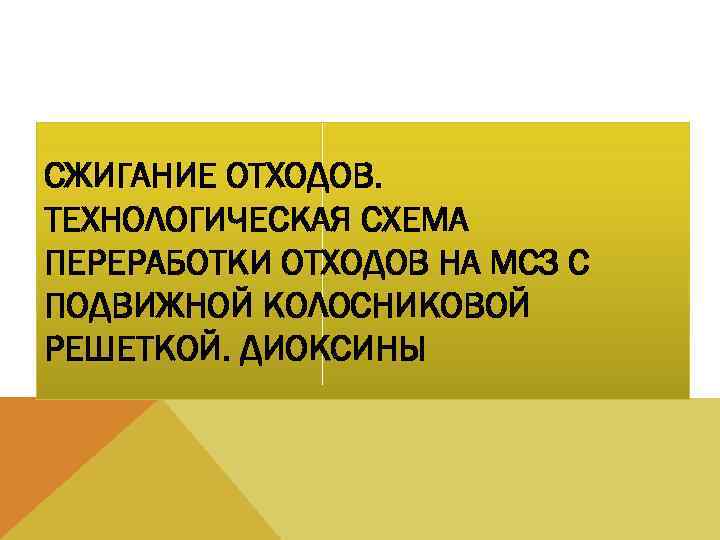

СЖИГАНИЕ ОТХОДОВ. ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПЕРЕРАБОТКИ ОТХОДОВ НА МСЗ С ПОДВИЖНОЙ КОЛОСНИКОВОЙ РЕШЕТКОЙ. ДИОКСИНЫ
СЖ ГА И ИЕ Н ОТ ХО ОВ Д Сжигание отходов- это широко известный метод ликвидации твердых отходов, который повсеместно используется с конца XIX в. Сжигание мусора и другие способы обработки отходов с использованием высоких температур известны под термином «термальная обработка» . В мусоросжигательных печах из отходов получают тепло, газ, пар и пепел. Сжигание проводится как в малых масштабах (частными лицами), так и в крупных (промышленными предприятиями). Метод используется для утилизации твердых, жидких и газообразных, а также некоторых видов опасных отходов (например, медицинских). Однако метод вызывает довольно таки много споров

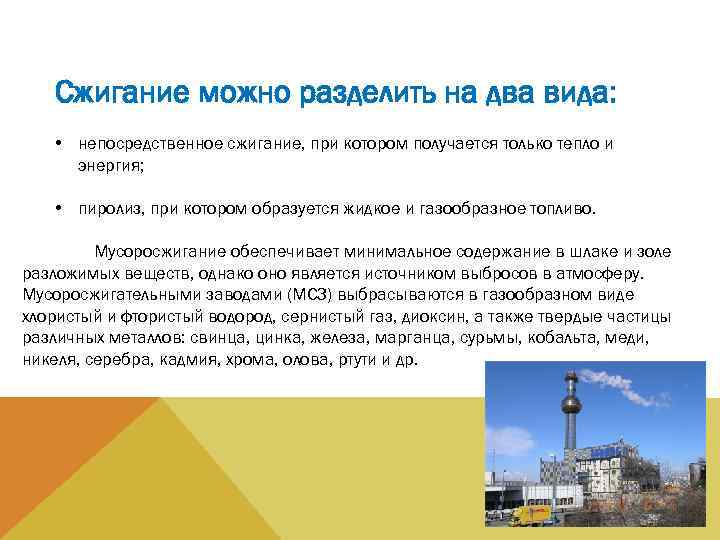

Сжигание можно разделить на два вида: • непосредственное сжигание, при котором получается только тепло и энергия; • пиролиз, при котором образуется жидкое и газообразное топливо. Мусоросжигание обеспечивает минимальное содержание в шлаке и золе разложимых веществ, однако оно является источником выбросов в атмосферу. Мусоросжигательными заводами (МСЗ) выбрасываются в газообразном виде хлористый и фтористый водород, сернистый газ, диоксин, а также твердые частицы различных металлов: свинца, цинка, железа, марганца, сурьмы, кобальта, меди, никеля, серебра, кадмия, хрома, олова, ртути и др.
Мусоросжигательный завод — предприятие, использующее технологию переработки твёрдых бытовых отходов, посредством термического разложения в котлах или печах. Технологии: - слоевое сжигание; - сжигание в кипящем слое; - пиролиз / газификация. (+) уменьшение объёма отходов для захоронения примерно в 10 раз (−) повышение опасности зольного остатка (+) производство теплои электроэнергии (−) образование высокотоксичных газов
Слоевое сжигание Для слоевого сжигания характерна подача горячих воздушных потоков на слой отходов, загруженный на колосниковую решётку. Различают несколько разновидностей слоевого сжигания: • с неподвижной колосниковой решёткой, • сжигание с неподвижным слоем отходов, • с подвижной цепной решёткой, Колосниковая решётка — элемент гарнитуры • с неподвижной. топки. Представляет собой чугунную решетку, служащую для поддержания слоя твёрдого топлива. Колосниковая решётка имеет отверстия или щели, через которые, в частности, под неё просыпается зола. Для топок больших размеров колосниковая решётка делается из отдельных элементов — колосников. 1 - тяга; 2 - ось; 3 - решётка Подвижные решётки изготовляют с горизонтальной осью вращения (полноповоротные и качающиеся) и вертикальной осью (вибрационные). Для очистки от золы и шлака решётки могут поворачиваться вокруг оси с помощью тяги, выведенной на фронт печи.
А АЯ К ЕМ СХ ЕС Ч ГИ ЛО НО Х ТЕ 1 - кран мостовой с грейфером; 2 - парогенератор; 3 электрофильтр; 4 - дымовая труба; 5 - магнитный сепаратор; 6 - склад шлака; 7 - механизм шлакоудаления; 8 - подпорный валик колосниковой решетки; 9 - обратно-переталкивающая колосниковая решетка; 10 - приемный бункер; 11 - бункер котлоагрегата

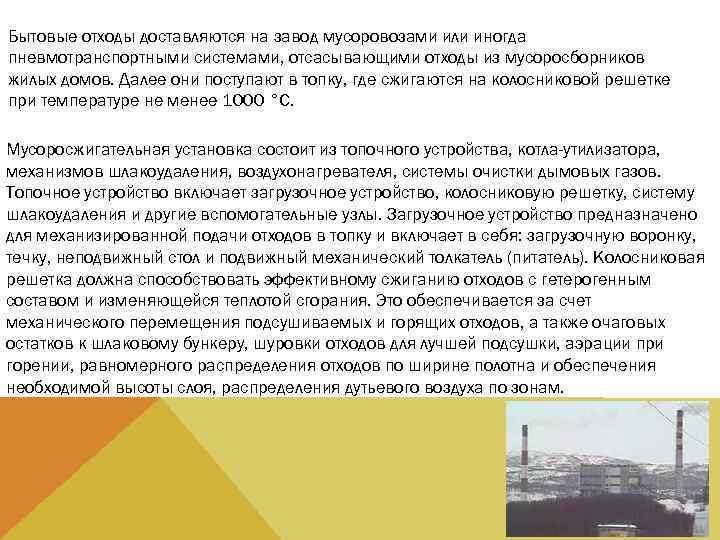

Бытовые отходы доставляются на завод мусоровозами или иногда пневмотранспортными системами, отсасывающими отходы из мусоросборников жилых домов. Далее они поступают в топку, где сжигаются на колосниковой решетке при температуре не менее 1000 °С. Мусоросжигательная установка состоит из топочного устройства, котла-утилизатора, механизмов шлакоудаления, воздухонагревателя, системы очистки дымовых газов. Топочное устройство включает загрузочное устройство, колосниковую решетку, систему шлакоудаления и другие вспомогательные узлы. Загрузочное устройство предназначено для механизированной подачи отходов в топку и включает в себя: загрузочную воронку, течку, неподвижный стол и подвижный механический толкатель (питатель). Колосниковая решетка должна способствовать эффективному сжиганию отходов с гетерогенным составом и изменяющейся теплотой сгорания. Это обеспечивается за счет механического перемещения подсушиваемых и горящих отходов, а также очаговых остатков к шлаковому бункеру, шуровки отходов для лучшей подсушки, аэрации при горении, равномерного распределения отходов по ширине полотна и обеспечения необходимой высоты слоя, распределения дутьевого воздуха по зонам.

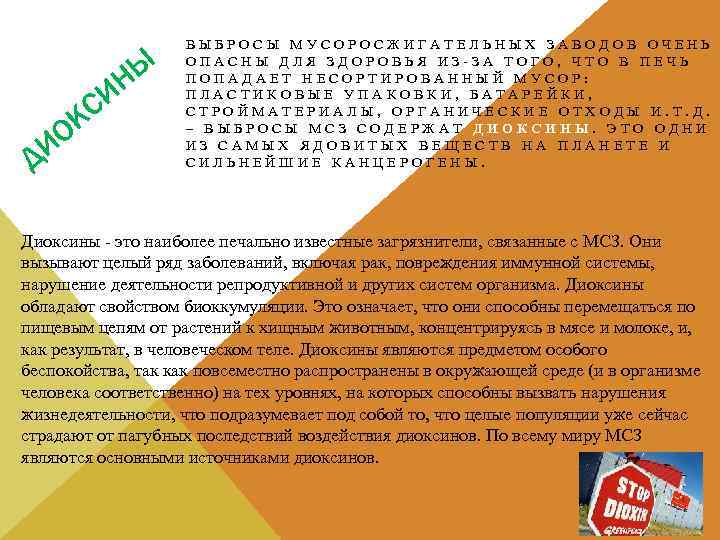

Ы Н СИ К ИО Д ВЫБРОСЫ МУСОРОСЖИГАТЕЛЬНЫХ ЗАВОДОВ ОЧЕНЬ ОПАСНЫ ДЛЯ ЗДОРОВЬЯ ИЗ-ЗА ТОГО, ЧТО В ПЕЧЬ ПОПАДАЕТ НЕСОРТИРОВАННЫЙ МУСОР: ПЛАСТИКОВЫЕ УПАКОВКИ, БАТАРЕЙКИ, СТРОЙМАТЕРИАЛЫ, ОРГАНИЧЕСКИЕ ОТХОДЫ И. Т. Д. – ВЫБРОСЫ МСЗ СОДЕРЖАТ ДИОКСИНЫ. ЭТО ОДНИ ИЗ САМЫХ ЯДОВИТЫХ ВЕЩЕСТВ НА ПЛАНЕТЕ И СИЛЬНЕЙШИЕ КАНЦЕРОГЕНЫ. Диоксины - это наиболее печально известные загрязнители, связанные с МСЗ. Они вызывают целый ряд заболеваний, включая рак, повреждения иммунной системы, нарушение деятельности репродуктивной и других систем организма. Диоксины обладают свойством биоккумуляции. Это означает, что они способны перемещаться по пищевым цепям от растений к хищным животным, концентрируясь в мясе и молоке, и, как результат, в человеческом теле. Диоксины являются предметом особого беспокойства, так как повсеместно распространены в окружающей среде (и в организме человека соответственно) на тех уровнях, на которых способны вызвать нарушения жизнедеятельности, что подразумевает под собой то, что целые популяции уже сейчас страдают от пагубных последствий воздействия диоксинов. По всему миру МСЗ являются основными источниками диоксинов.

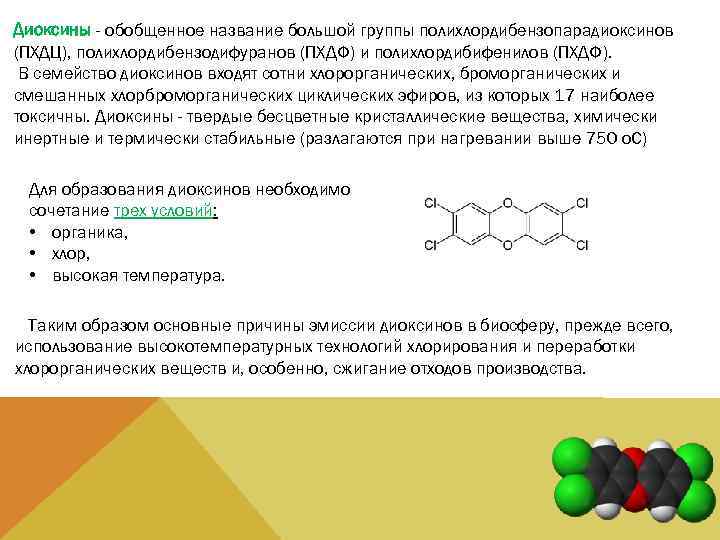

Диоксины - обобщенное название большой группы полихлордибензопарадиоксинов (ПХДЦ), полихлордибензодифуранов (ПХДФ) и полихлордибифенилов (ПХДФ). В семейство диоксинов входят сотни хлорорганических, броморганических и смешанных хлорброморганических циклических эфиров, из которых 17 наиболее токсичны. Диоксины - твердые бесцветные кристаллические вещества, химически инертные и термически стабильные (разлагаются при нагревании выше 750 o. С) Для образования диоксинов необходимо сочетание трех условий: • органика, • хлор, • высокая температура. Таким образом основные причины эмиссии диоксинов в биосферу, прежде всего, использование высокотемпературных технологий хлорирования и переработки хлорорганических веществ и, особенно, сжигание отходов производства.
