Systemarchitektur Deep Map Nexus Cyberguide Deep Map

Systemarchitektur Deep Map Nexus Cyberguide

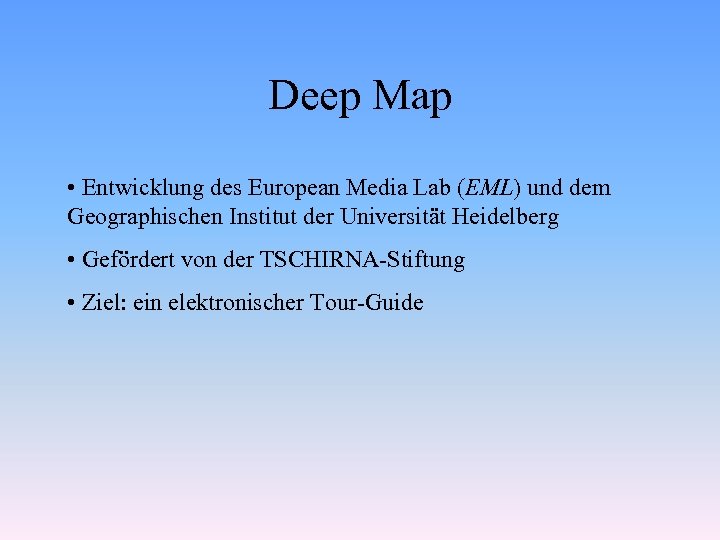

Deep Map • Entwicklung des European Media Lab (EML) und dem Geographischen Institut der Universität Heidelberg • Gefördert von der TSCHIRNA-Stiftung • Ziel: ein elektronischer Tour-Guide

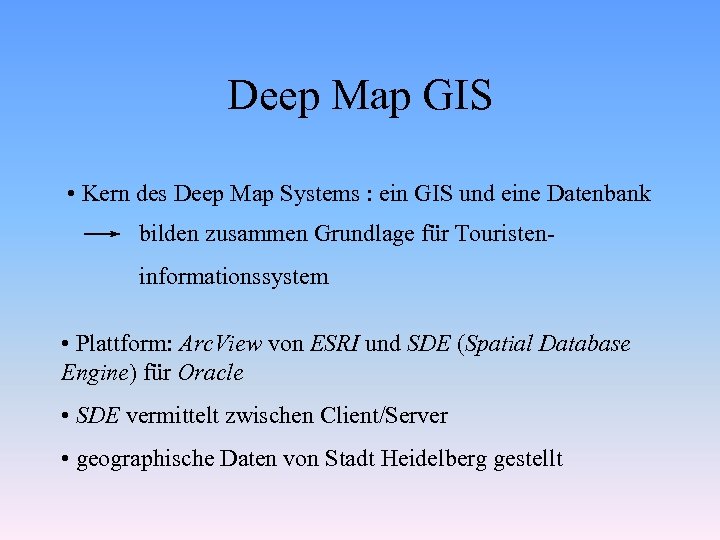

Deep Map GIS • Kern des Deep Map Systems : ein GIS und eine Datenbank bilden zusammen Grundlage für Touristeninformationssystem • Plattform: Arc. View von ESRI und SDE (Spatial Database Engine) für Oracle • SDE vermittelt zwischen Client/Server • geographische Daten von Stadt Heidelberg gestellt

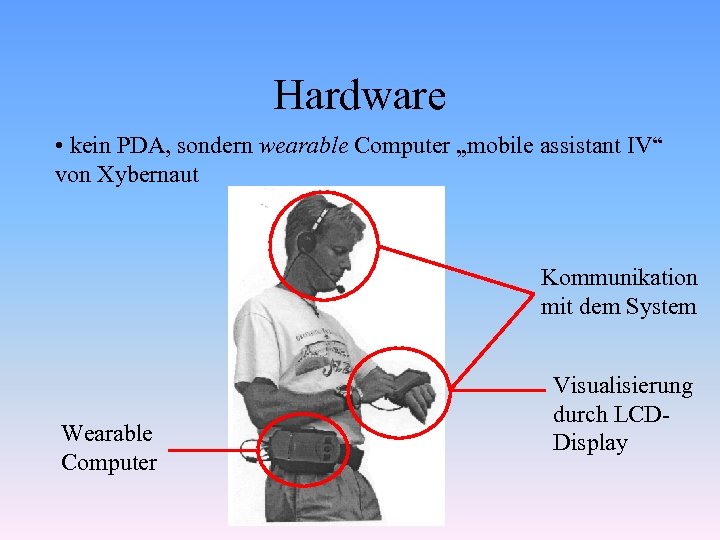

Hardware • kein PDA, sondern wearable Computer „mobile assistant IV“ von Xybernaut Kommunikation mit dem System Wearable Computer Visualisierung durch LCDDisplay

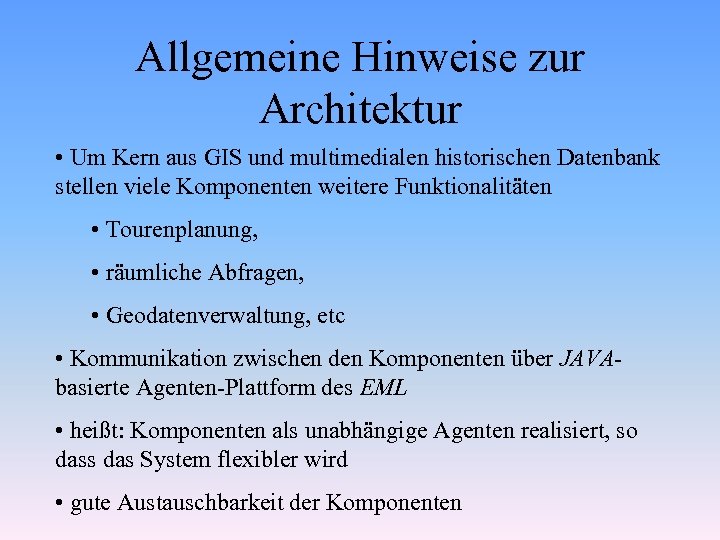

Allgemeine Hinweise zur Architektur • Um Kern aus GIS und multimedialen historischen Datenbank stellen viele Komponenten weitere Funktionalitäten • Tourenplanung, • räumliche Abfragen, • Geodatenverwaltung, etc • Kommunikation zwischen den Komponenten über JAVAbasierte Agenten-Plattform des EML • heißt: Komponenten als unabhängige Agenten realisiert, so dass das System flexibler wird • gute Austauschbarkeit der Komponenten

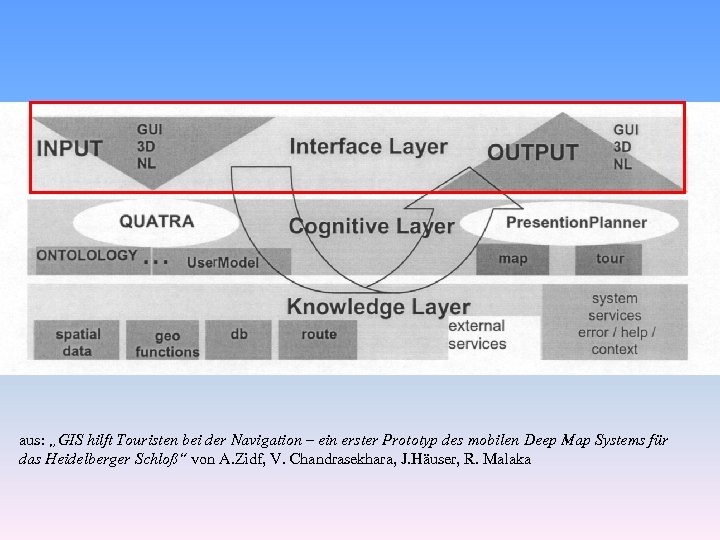

aus: „GIS hilft Touristen bei der Navigation – ein erster Prototyp des mobilen Deep Map Systems für das Heidelberger Schloß“ von A. Zidf, V. Chandrasekhara, J. Häuser, R. Malaka

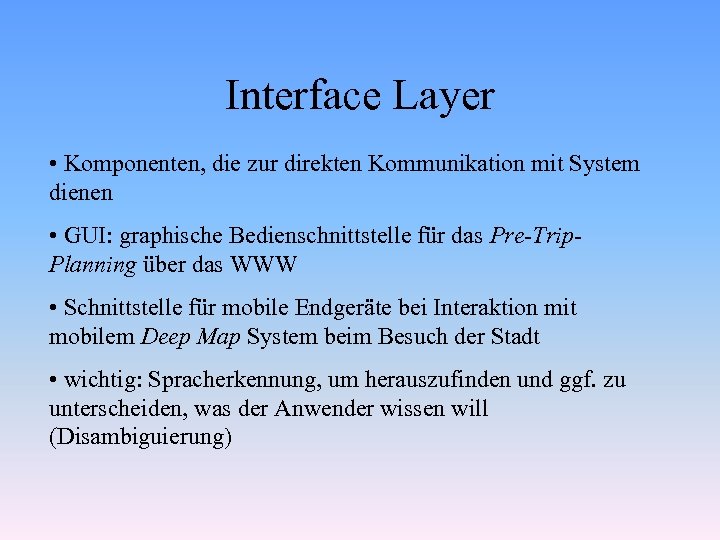

Interface Layer • Komponenten, die zur direkten Kommunikation mit System dienen • GUI: graphische Bedienschnittstelle für das Pre-Trip. Planning über das WWW • Schnittstelle für mobile Endgeräte bei Interaktion mit mobilem Deep Map System beim Besuch der Stadt • wichtig: Spracherkennung, um herauszufinden und ggf. zu unterscheiden, was der Anwender wissen will (Disambiguierung)

aus: „GIS hilft Touristen bei der Navigation – ein erster Prototyp des mobilen Deep Map Systems für das Heidelberger Schloß“ von A. Zidf, V. Chandrasekhara, J. Häuser, R. Malaka

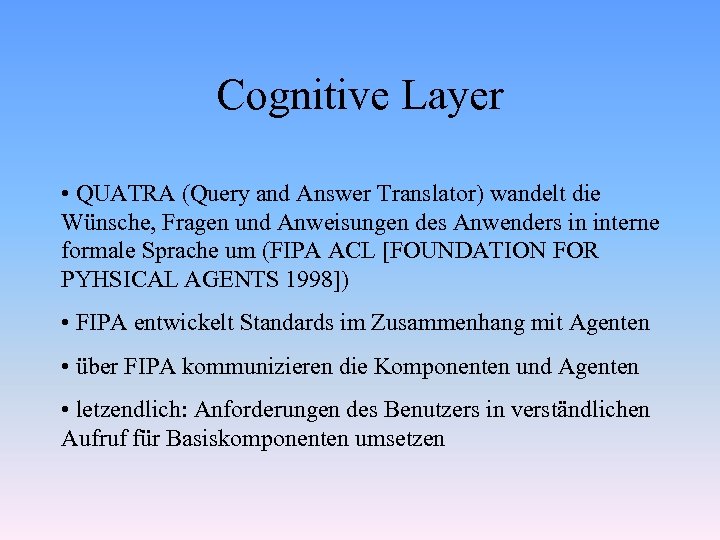

Cognitive Layer • QUATRA (Query and Answer Translator) wandelt die Wünsche, Fragen und Anweisungen des Anwenders in interne formale Sprache um (FIPA ACL [FOUNDATION FOR PYHSICAL AGENTS 1998]) • FIPA entwickelt Standards im Zusammenhang mit Agenten • über FIPA kommunizieren die Komponenten und Agenten • letzendlich: Anforderungen des Benutzers in verständlichen Aufruf für Basiskomponenten umsetzen

aus: „GIS hilft Touristen bei der Navigation – ein erster Prototyp des mobilen Deep Map Systems für das Heidelberger Schloß“ von A. Zidf, V. Chandrasekhara, J. Häuser, R. Malaka

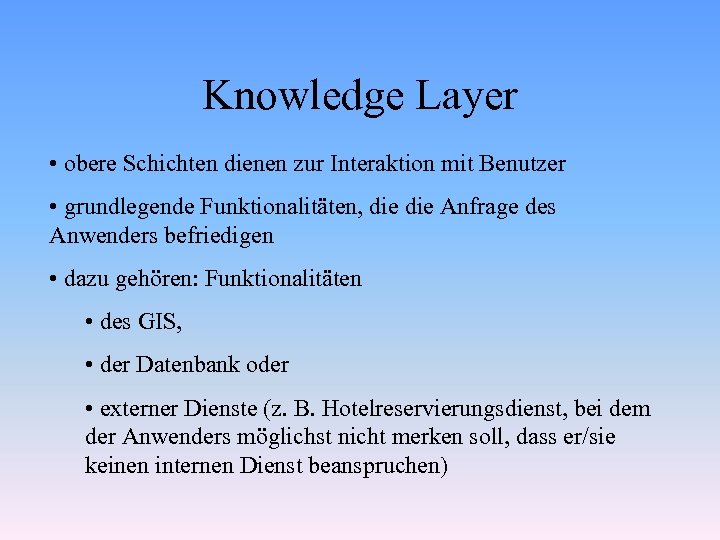

Knowledge Layer • obere Schichten dienen zur Interaktion mit Benutzer • grundlegende Funktionalitäten, die Anfrage des Anwenders befriedigen • dazu gehören: Funktionalitäten • des GIS, • der Datenbank oder • externer Dienste (z. B. Hotelreservierungsdienst, bei dem der Anwenders möglichst nicht merken soll, dass er/sie keinen internen Dienst beanspruchen)

Die GIS-Agenten im Detail • Geo. Spatial (2 D Geometrie-Handling) (geospatial. Agent) • Visualisierung (2 D Kartenausgabe) (map. Agent) • Routenplanung (Netzwerkanalysen, Erreichbarkeit, . . . (route. Agent) • Datenbank (Abfrage von DB-Inhalten) (info. Agent)

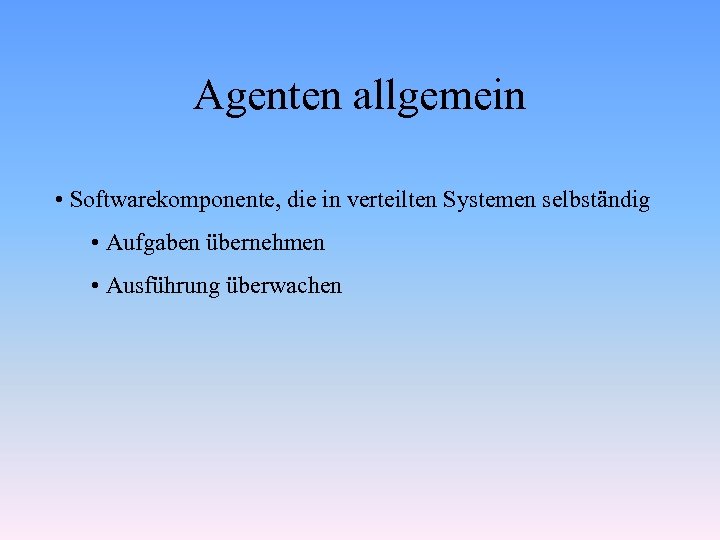

Agenten allgemein • Softwarekomponente, die in verteilten Systemen selbständig • Aufgaben übernehmen • Ausführung überwachen

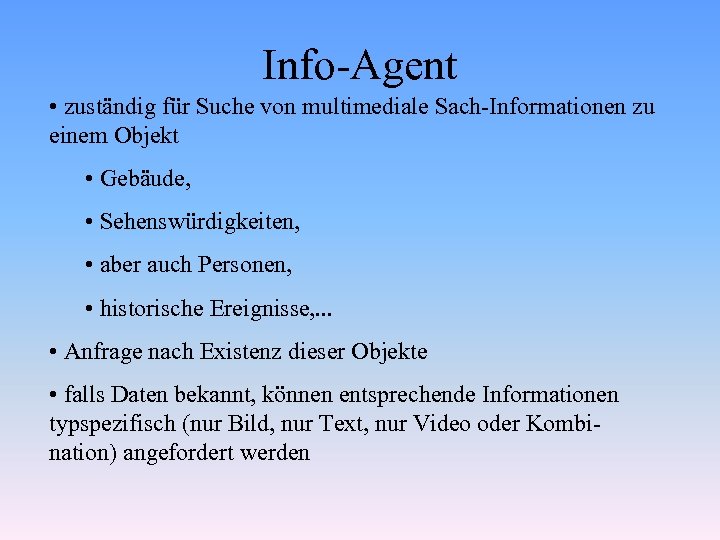

Info-Agent • zuständig für Suche von multimediale Sach-Informationen zu einem Objekt • Gebäude, • Sehenswürdigkeiten, • aber auch Personen, • historische Ereignisse, . . . • Anfrage nach Existenz dieser Objekte • falls Daten bekannt, können entsprechende Informationen typspezifisch (nur Bild, nur Text, nur Video oder Kombination) angefordert werden

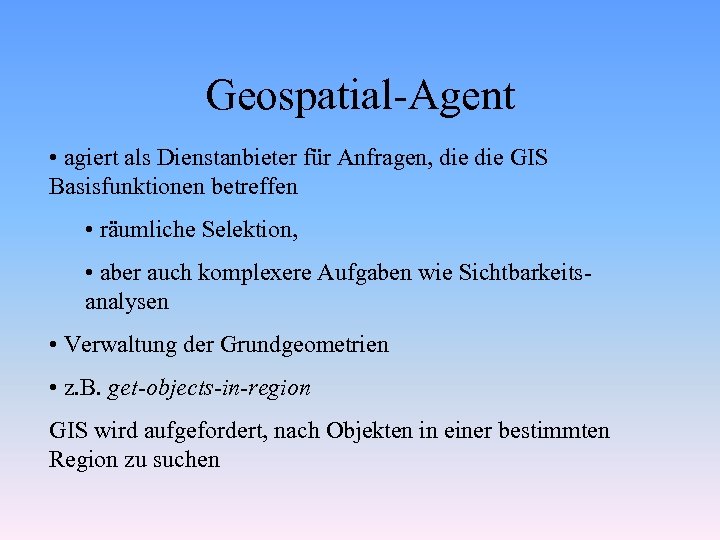

Geospatial-Agent • agiert als Dienstanbieter für Anfragen, die GIS Basisfunktionen betreffen • räumliche Selektion, • aber auch komplexere Aufgaben wie Sichtbarkeitsanalysen • Verwaltung der Grundgeometrien • z. B. get-objects-in-region GIS wird aufgefordert, nach Objekten in einer bestimmten Region zu suchen

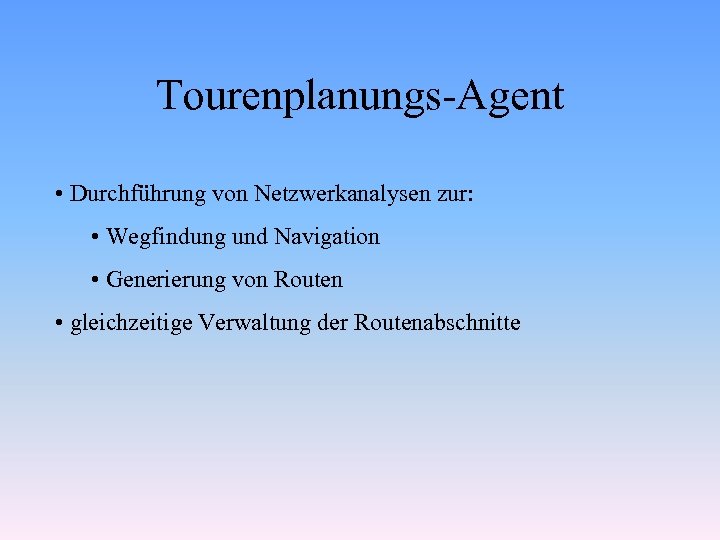

Tourenplanungs-Agent • Durchführung von Netzwerkanalysen zur: • Wegfindung und Navigation • Generierung von Routen • gleichzeitige Verwaltung der Routenabschnitte

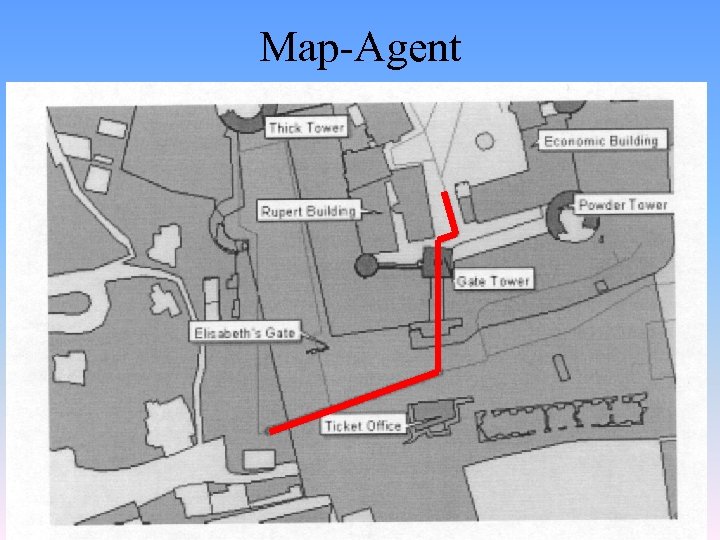

Map-Agent • Erzeugung von 2 D-Karten (später auch 3 D-Modellen) des Gebietes (Rendering) • Bereitstellen der Graphik (Hauptabnehmer ist Presentation Planer, der die Graphiken anzeigt) • 2 Varianten • angeforderter Kartenausschnitt mit Points of Interests als Rasterdaten exportiert • Nachteile: • optisch, • hohe Übertragungsrate • Vektordaten werden direkt in Java erzeugt und auf GUIElement dargestellt

NEXUS

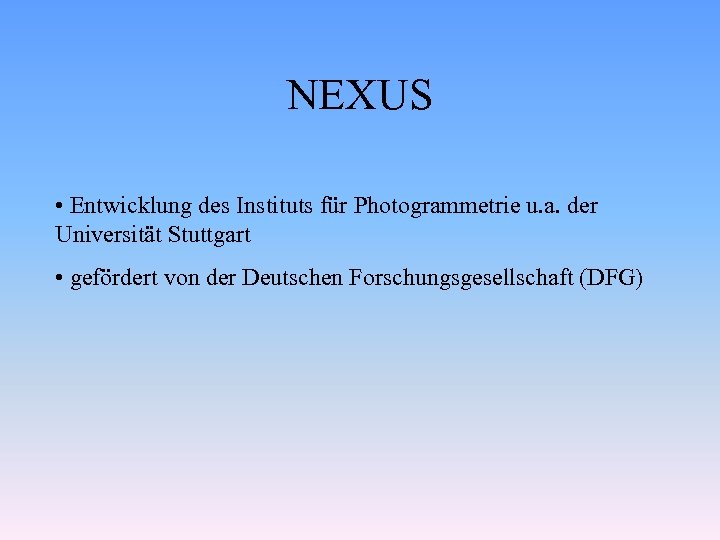

NEXUS • Entwicklung des Instituts für Photogrammetrie u. a. der Universität Stuttgart • gefördert von der Deutschen Forschungsgesellschaft (DFG)

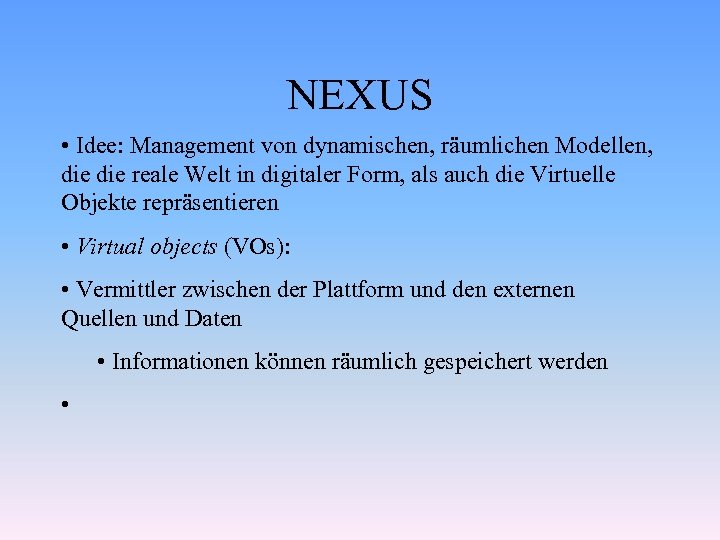

NEXUS • Idee: Management von dynamischen, räumlichen Modellen, die reale Welt in digitaler Form, als auch die Virtuelle Objekte repräsentieren • Virtual objects (VOs): • Vermittler zwischen der Plattform und den externen Quellen und Daten • Informationen können räumlich gespeichert werden •

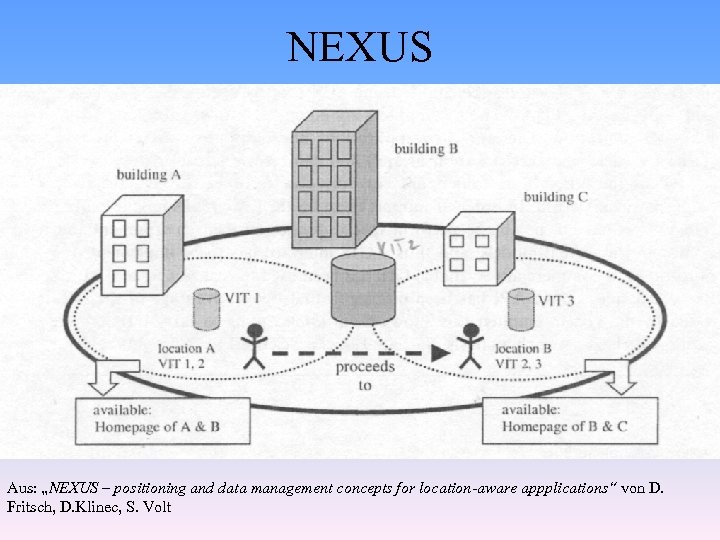

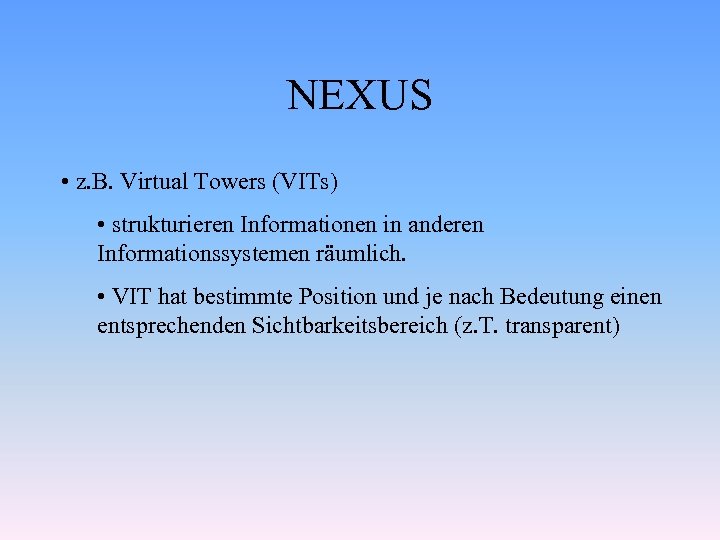

NEXUS • z. B. Virtual Towers (VITs) • strukturieren Informationen in anderen Informationssystemen räumlich. • VIT hat bestimmte Position und je nach Bedeutung einen entsprechenden Sichtbarkeitsbereich (z. T. transparent)

NEXUS Aus: „NEXUS – positioning and data management concepts for location-aware appplications“ von D. Fritsch, D. Klinec, S. Volt

NEXUS • da virtuelle Objektmodelle um virtuelle Repräsentationen erweitert sind, werden sie Augmented Area Models (AAMs) genannt • AAMs beschreiben nur einen Teil der NEXUS bzw. Augmented World • Abschnitt einer Stadt • oder auch nur das Innere eines Raumes • zur Verwaltung der AAMs müssen spezielle Server zur Verfügung stehen, die räumliche Daten speichern und verarbeiten können (sog. Spatial Model Service [SMS])

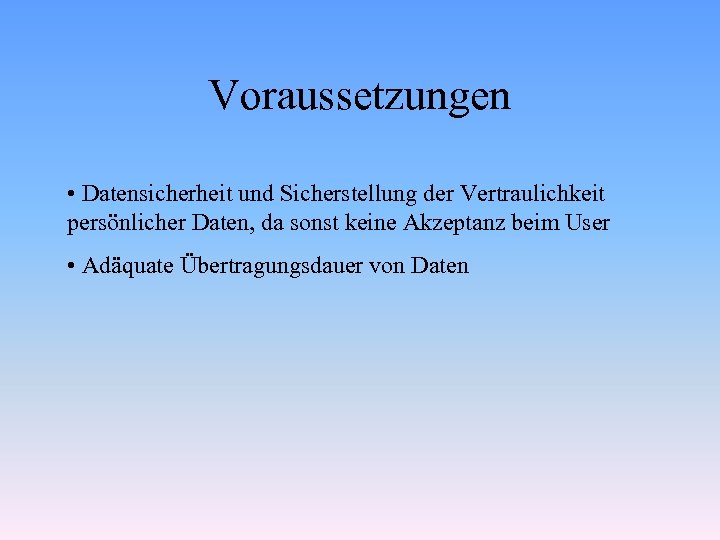

Voraussetzungen • Datensicherheit und Sicherstellung der Vertraulichkeit persönlicher Daten, da sonst keine Akzeptanz beim User • Adäquate Übertragungsdauer von Daten

Hardware • Mobile „Hand Computer“ (Notebooks, PDAs, wearable Computer) • zusätzliche Vorrichtungen für Positionierung und mobile Kommunikation • Vorrichtung für GPS für Außenpositionierung • Vorrichtung für Infrarot für Innenpositionierung • PDA dient sonst „nur“ zur Kontaktaufnahme mit der NEXUS Plattform, ohne eigene Daten zur Verfügung zu haben

Kommunikation • um die benötigte Information zu erhalten, muss das PDA Verbindung mit der Informationsquelle herstellen können • (z. B. Internet über wireless communication) • für wide area network (WAN) kann Mobilfunksysteme wie GSM bzw. UMTS benutzt werden • innerhalb von Gebäuden: • wireless local area network (WLAN) • personal area network (PAN)

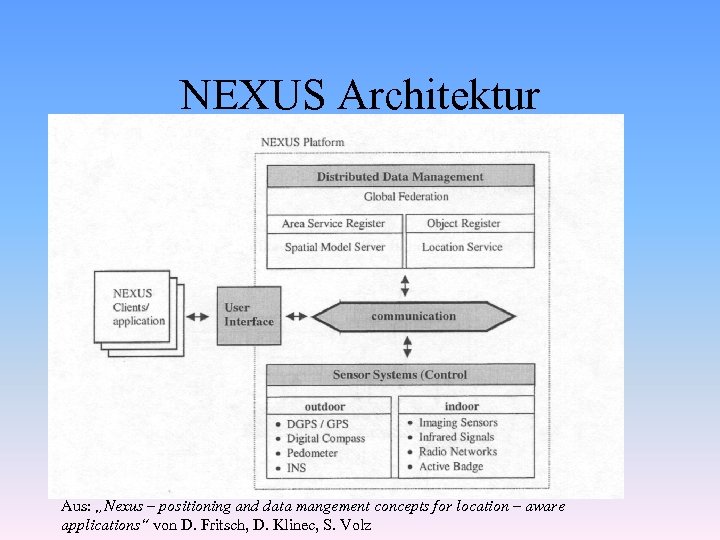

NEXUS Architektur Aus: „Nexus – positioning and data mangement concepts for location – aware applications“ von D. Fritsch, D. Klinec, S. Volz

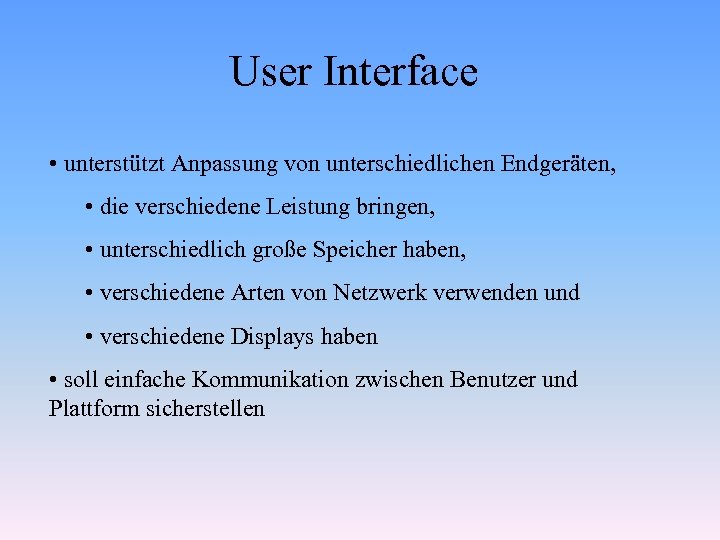

User Interface • unterstützt Anpassung von unterschiedlichen Endgeräten, • die verschiedene Leistung bringen, • unterschiedlich große Speicher haben, • verschiedene Arten von Netzwerk verwenden und • verschiedene Displays haben • soll einfache Kommunikation zwischen Benutzer und Plattform sicherstellen

NEXUS Architektur II • Anfrage zuerst zur Global Federation (Verwaltung aller Daten, da diese auf verschiedenen Servern verteilt sind) • Benachrichtigung des Object Registers (Verwaltung der User Merkmale; z. B. Name, Profil, Zugangsrechte, . . . ) und des Location Register (Verwaltung der User Positionen) • danach Frage an Area Service Register (Verwaltung der AAMs und SMSs) welches AAM oder SMS in den Prozess eingreifen muss • Nach Bearbeitung durch Spatial Modell Service wird Antwort zur Global Federation zurückgeschickt • Global Federation sammelt Antworten und gibt sie als Gesamtlösung dem User zurück

Cyberguide

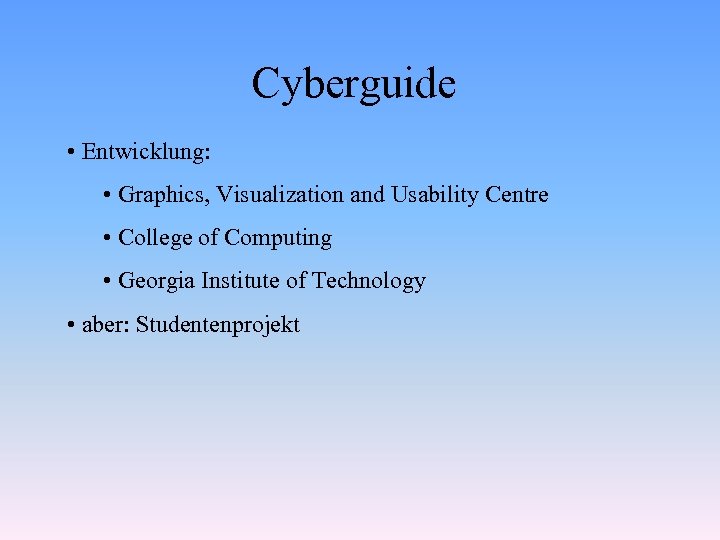

Cyberguide • Entwicklung: • Graphics, Visualization and Usability Centre • College of Computing • Georgia Institute of Technology • aber: Studentenprojekt

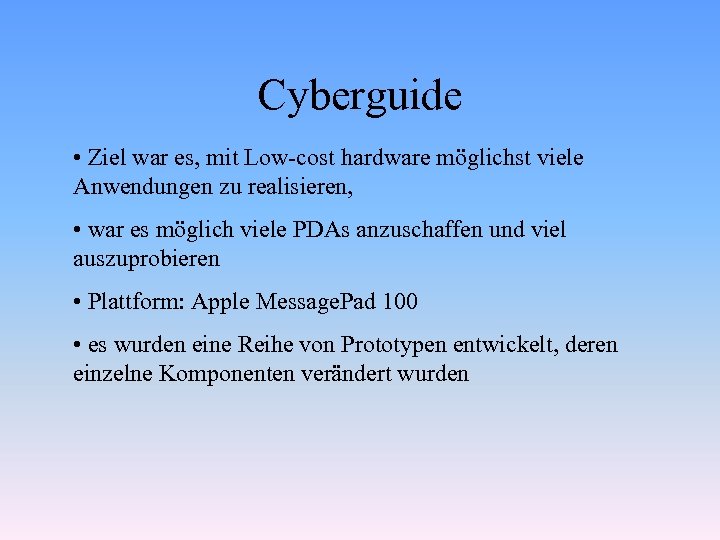

Cyberguide • Ziel war es, mit Low-cost hardware möglichst viele Anwendungen zu realisieren, • war es möglich viele PDAs anzuschaffen und viel auszuprobieren • Plattform: Apple Message. Pad 100 • es wurden eine Reihe von Prototypen entwickelt, deren einzelne Komponenten verändert wurden

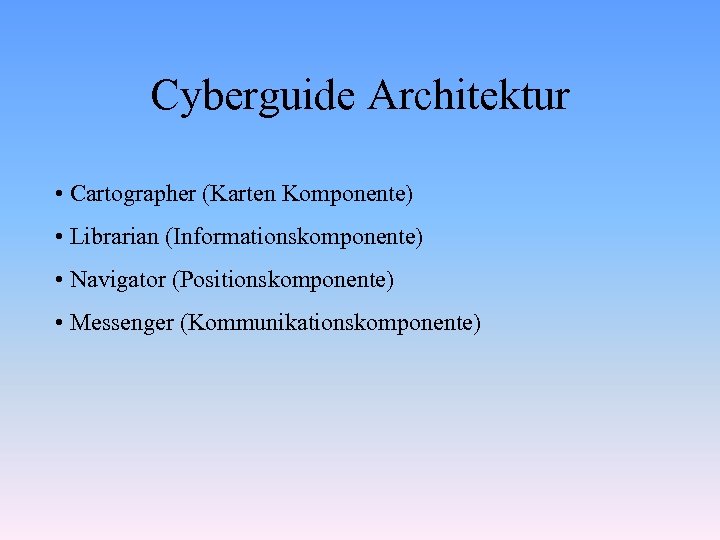

Cyberguide Architektur • Cartographer (Karten Komponente) • Librarian (Informationskomponente) • Navigator (Positionskomponente) • Messenger (Kommunikationskomponente)

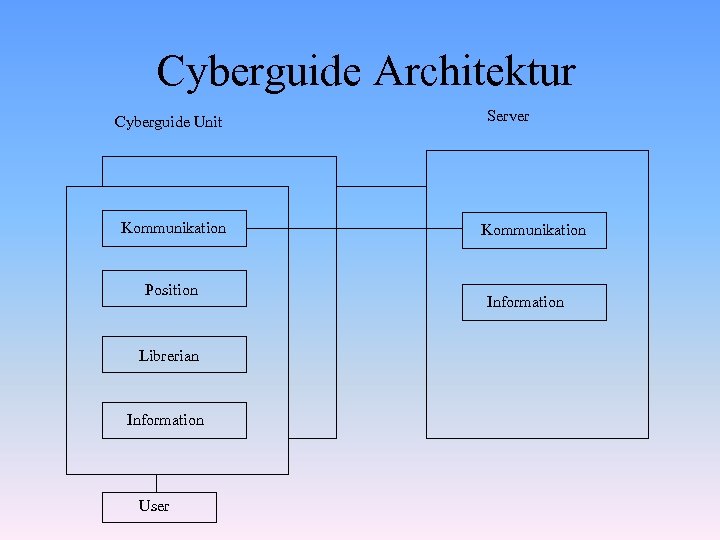

Cyberguide Architektur Cyberguide Unit Kommunikation Position Librerian Information User Server Kommunikation Information

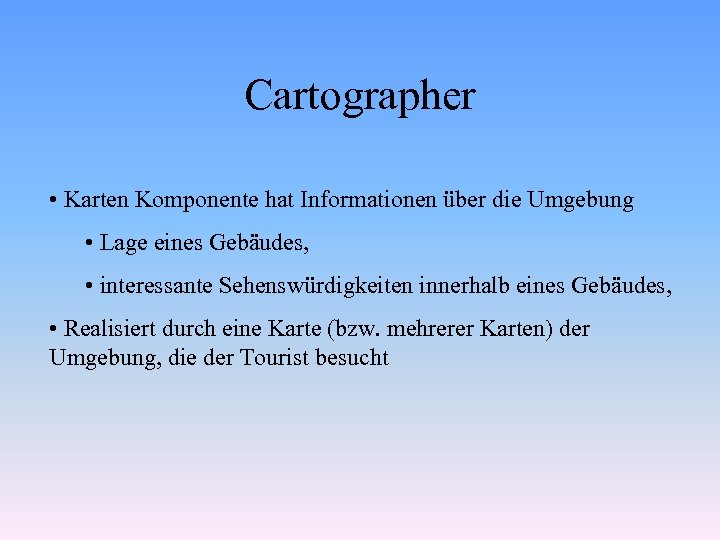

Cartographer • Karten Komponente hat Informationen über die Umgebung • Lage eines Gebäudes, • interessante Sehenswürdigkeiten innerhalb eines Gebäudes, • Realisiert durch eine Karte (bzw. mehrerer Karten) der Umgebung, die der Tourist besucht

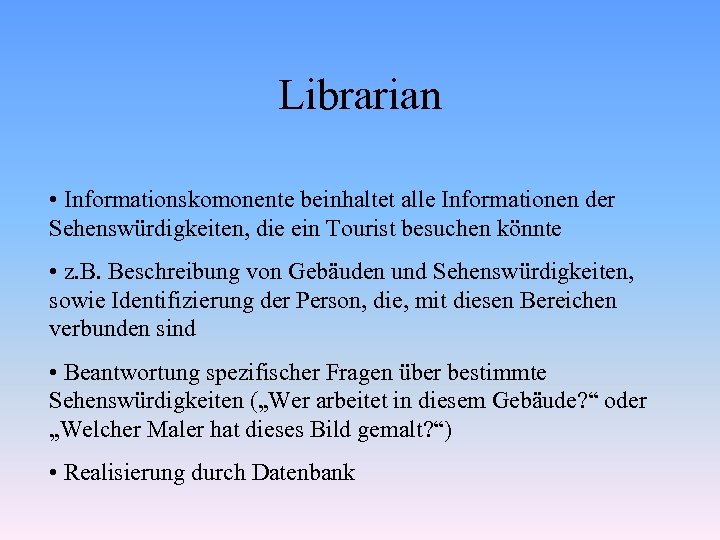

Librarian • Informationskomonente beinhaltet alle Informationen der Sehenswürdigkeiten, die ein Tourist besuchen könnte • z. B. Beschreibung von Gebäuden und Sehenswürdigkeiten, sowie Identifizierung der Person, die, mit diesen Bereichen verbunden sind • Beantwortung spezifischer Fragen über bestimmte Sehenswürdigkeiten („Wer arbeitet in diesem Gebäude? “ oder „Welcher Maler hat dieses Bild gemalt? “) • Realisierung durch Datenbank

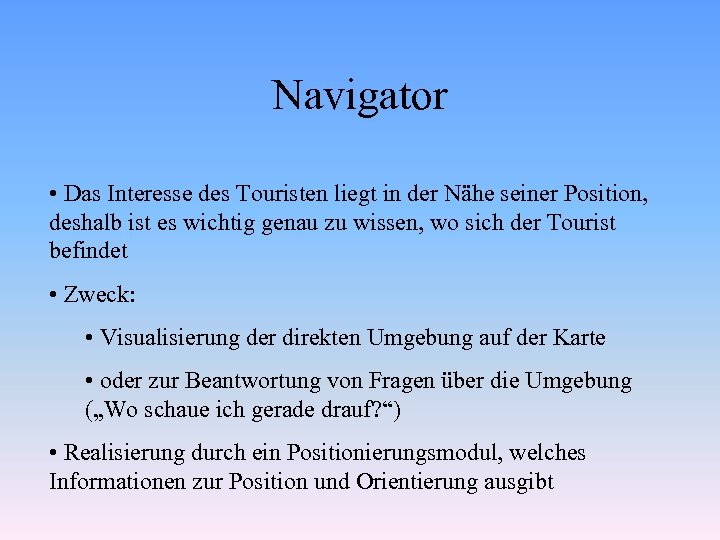

Navigator • Das Interesse des Touristen liegt in der Nähe seiner Position, deshalb ist es wichtig genau zu wissen, wo sich der Tourist befindet • Zweck: • Visualisierung der direkten Umgebung auf der Karte • oder zur Beantwortung von Fragen über die Umgebung („Wo schaue ich gerade drauf? “) • Realisierung durch ein Positionierungsmodul, welches Informationen zur Position und Orientierung ausgibt

Messenger • stellt Möglichkeit zu Senden und Empfangen von Nachrichten (z. B. Kontaktaufnahme mit Besitzer eines Bildes im Museum) • Realisierung durch eine Reihe von Kommunikationsdiensten

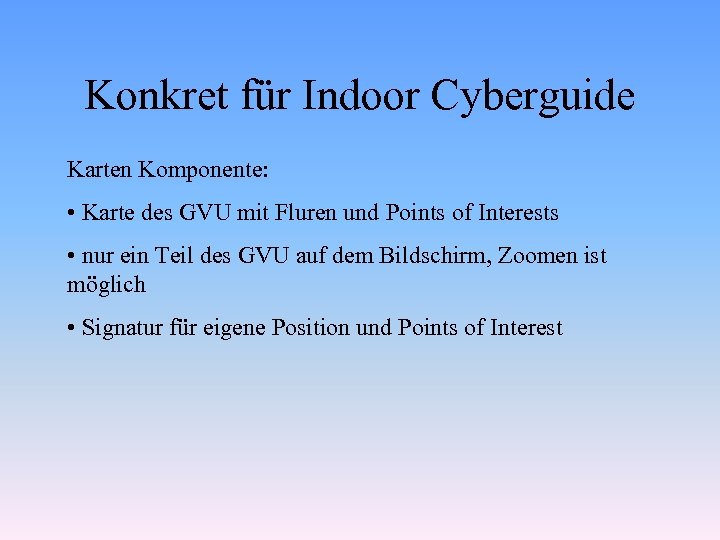

Konkret für Indoor Cyberguide Karten Komponente: • Karte des GVU mit Fluren und Points of Interests • nur ein Teil des GVU auf dem Bildschirm, Zoomen ist möglich • Signatur für eigene Position und Points of Interest

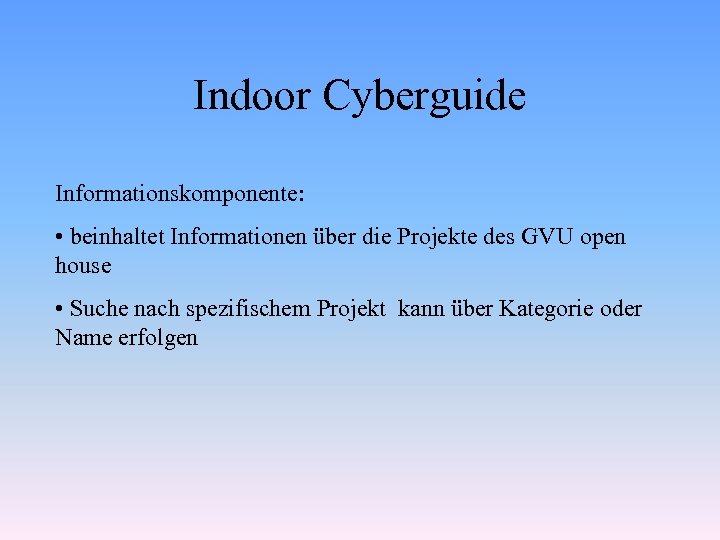

Indoor Cyberguide Informationskomponente: • beinhaltet Informationen über die Projekte des GVU open house • Suche nach spezifischem Projekt kann über Kategorie oder Name erfolgen

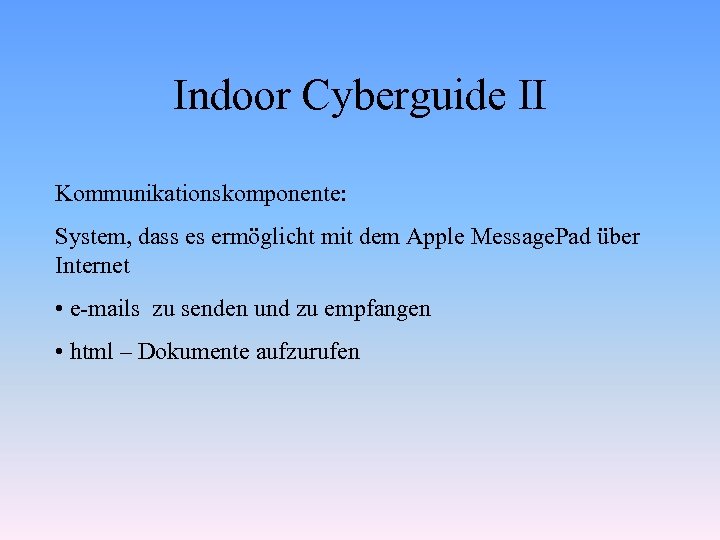

Indoor Cyberguide II Kommunikationskomponente: System, dass es ermöglicht mit dem Apple Message. Pad über Internet • e-mails zu senden und zu empfangen • html – Dokumente aufzurufen

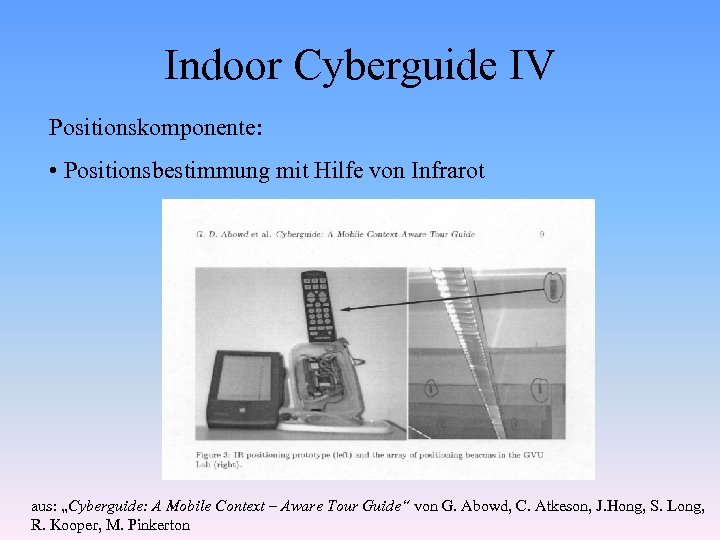

Indoor Cyberguide IV Positionskomponente: • Positionsbestimmung mit Hilfe von Infrarot aus: „Cyberguide: A Mobile Context – Aware Tour Guide“ von G. Abowd, C. Atkeson, J. Hong, S. Long, R. Kooper, M. Pinkerton

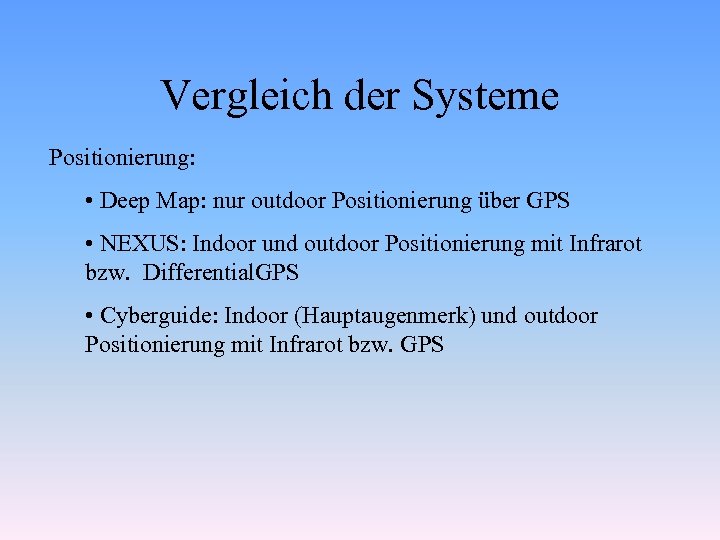

Vergleich der Systeme Positionierung: • Deep Map: nur outdoor Positionierung über GPS • NEXUS: Indoor und outdoor Positionierung mit Infrarot bzw. Differential. GPS • Cyberguide: Indoor (Hauptaugenmerk) und outdoor Positionierung mit Infrarot bzw. GPS

Vergleich der Systeme Konzept: • Deep Map und Cyberguide verwalten fast alle Information und Dienste auf dem mobilen Gerät • NEXUS benutzt PDA ausschließlich zur Kontaktherstellung mit Server, der Informationen speichert Hardware: • NEXUS und Cyberguide bereits auf PDA • Deep Map muss noch wearable Computer verwenden

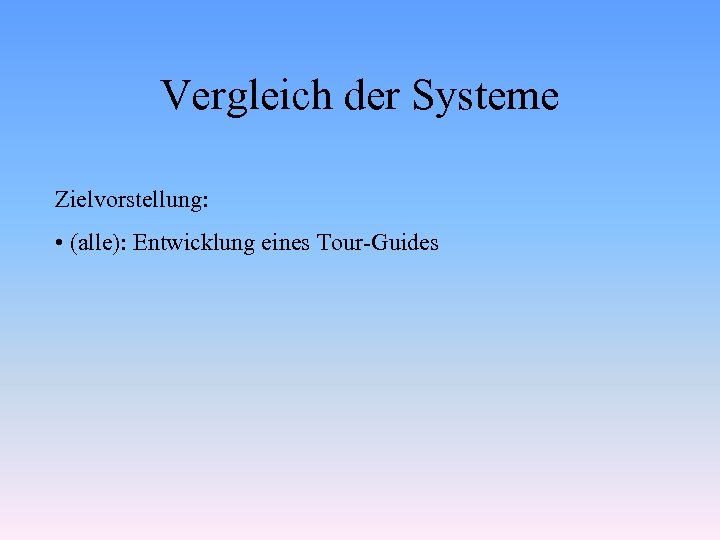

Vergleich der Systeme Zielvorstellung: • (alle): Entwicklung eines Tour-Guides

Fazit • Deep Map System ist am variablesten, da Komponenten gut austauschbar sind • Nachteil: • kein Indoor-Use • kein PDA • nur GPS • Kombination mit Pointman bzw. eines Dead. Reckoning Systems nötig
