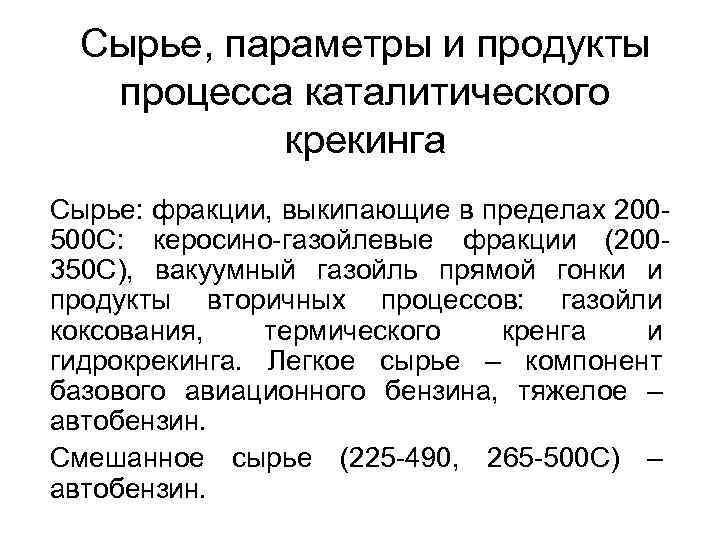

Сырье, параметры и продукты процесса каталитического крекинга Сырье: фракции, выкипающие в пределах 200 - 500 С: керосино-газойлевые фракции (200 - 350 С), вакуумный газойль прямой гонки и продукты вторичных процессов: газойли коксования, термического кренга и гидрокрекинга. Легкое сырье – компонент базового авиационного бензина, тяжелое – автобензин. Смешанное сырье (225 -490, 265 -500 С) – автобензин.

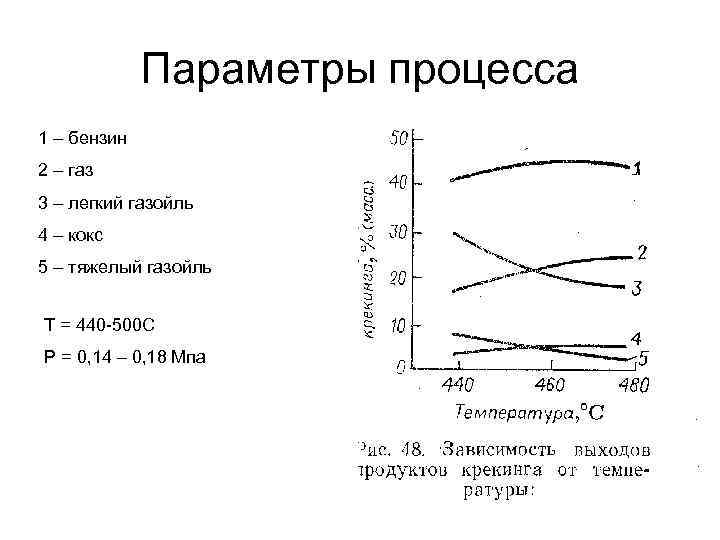

Параметры процесса 1 – бензин 2 – газ 3 – легкий газойль 4 – кокс 5 – тяжелый газойль Т = 440 -500 С Р = 0, 14 – 0, 18 Мпа

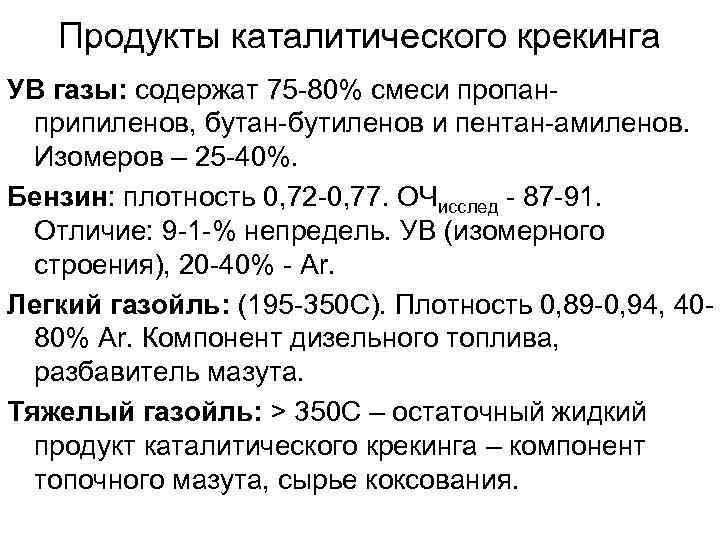

Продукты каталитического крекинга УВ газы: содержат 75 -80% смеси пропан- припиленов, бутан-бутиленов и пентан-амиленов. Изомеров – 25 -40%. Бензин: плотность 0, 72 -0, 77. ОЧисслед - 87 -91. Отличие: 9 -1 -% непредель. УВ (изомерного строения), 20 -40% - Аr. Легкий газойль: (195 -350 С). Плотность 0, 89 -0, 94, 40 - 80% Аr. Компонент дизельного топлива, разбавитель мазута. Тяжелый газойль: > 350 С – остаточный жидкий продукт каталитического крекинга – компонент топочного мазута, сырье коксования.

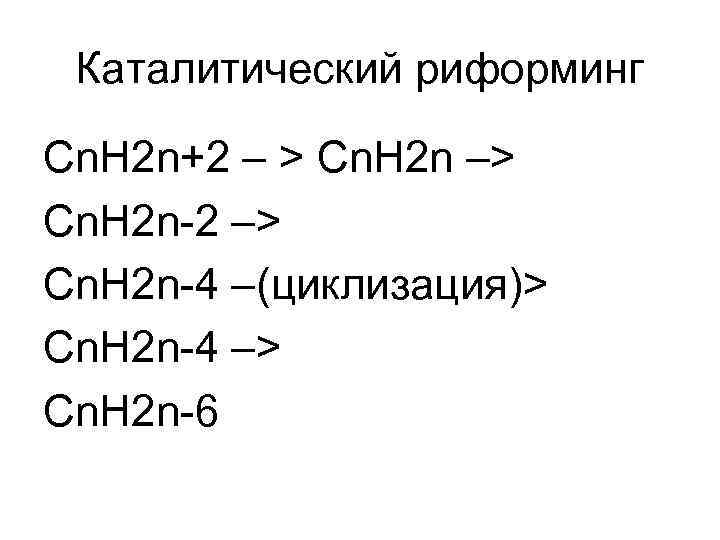

Каталитический риформинг Сn. H 2 n+2 – > Cn. H 2 n –> Cn. H 2 n-2 –> Cn. H 2 n-4 –(циклизация)> Cn. H 2 n-4 –> Cn. H 2 n-6
Осн. реакции 1. Дегидрирование шестичленные нафтенов 2. Изомеризация пятичленных нафтенов в шестичленные с дальнейшим их дегидрированием до Ar (дегидроизомеризация). CH 3 + 3 H 2 3. Дегидроциклизация алканов Cn. H 2 n+2 Cn. H 2 n-6 + 4 H 2 - Q 4. Циклодегидрирование олефинов C n. H 2 Cn. H 2 n-6 + 3 H 2

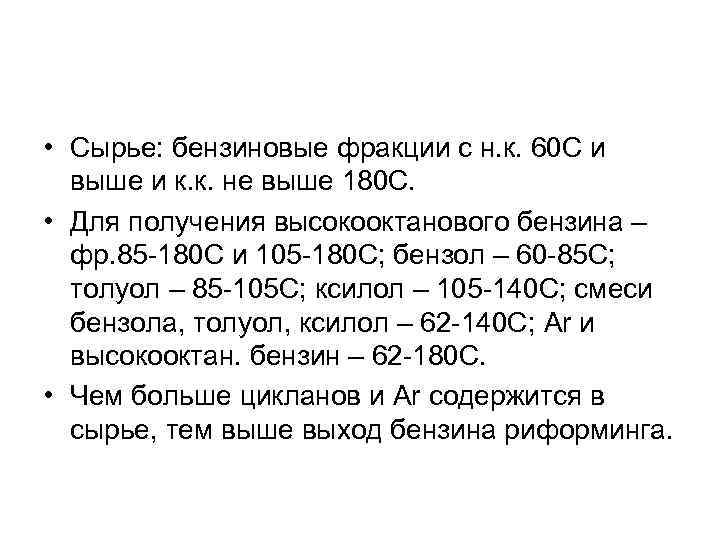

• Сырье: бензиновые фракции с н. к. 60 С и выше и к. к. не выше 180 С. • Для получения высокооктанового бензина – фр. 85 -180 С и 105 -180 С; бензол – 60 -85 С; толуол – 85 -105 С; ксилол – 105 -140 С; смеси бензола, толуол, ксилол – 62 -140 С; Ar и высокооктан. бензин – 62 -180 С. • Чем больше цикланов и Ar содержится в сырье, тем выше выход бензина риформинга.

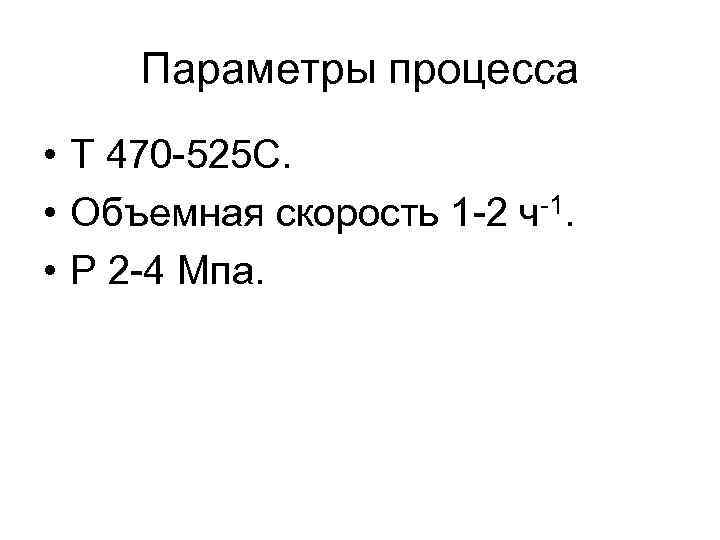

Параметры процесса • Т 470 -525 С. • Объемная скорость 1 -2 ч-1. • P 2 -4 Мпа.

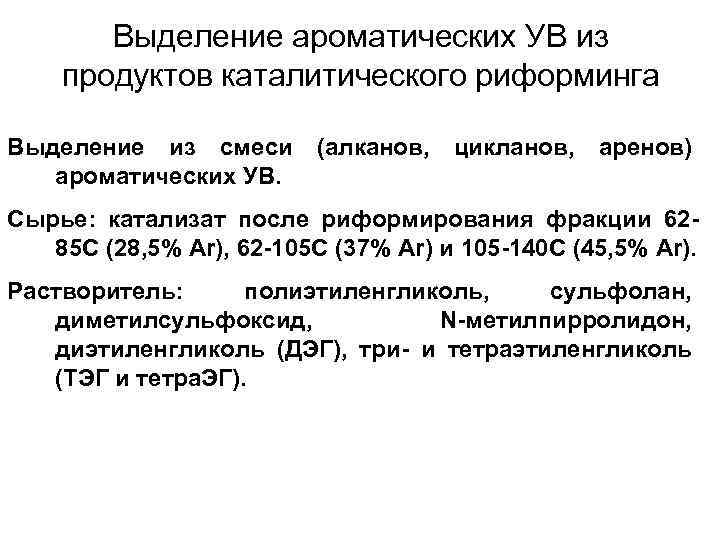

Выделение ароматических УВ из продуктов каталитического риформинга Выделение из смеси (алканов, цикланов, аренов) ароматических УВ. Сырье: катализат после риформирования фракции 62 - 85 С (28, 5% Ar), 62 -105 С (37% Ar) и 105 -140 С (45, 5% Ar). Растворитель: полиэтиленгликоль, сульфолан, диметилсульфоксид, N-метилпирролидон, диэтиленгликоль (ДЭГ), три- и тетраэтиленгликоль (ТЭГ и тетра. ЭГ).
