Схемы водоснабжения Антипов В. В. Замураев А. В.

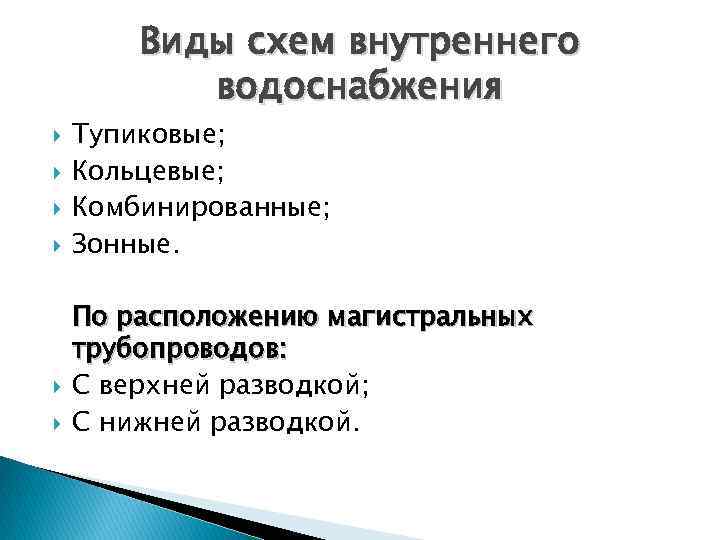

Виды схем внутреннего водоснабжения Тупиковые; Кольцевые; Комбинированные; Зонные. По расположению магистральных трубопроводов: С верхней разводкой; С нижней разводкой.
Тупиковая схема 1 – наружная водопроводная сеть; 2 – вводы.
Кольцевая схема 1 – наружная водопроводная сеть; 2 – вводы.
Зонная схема

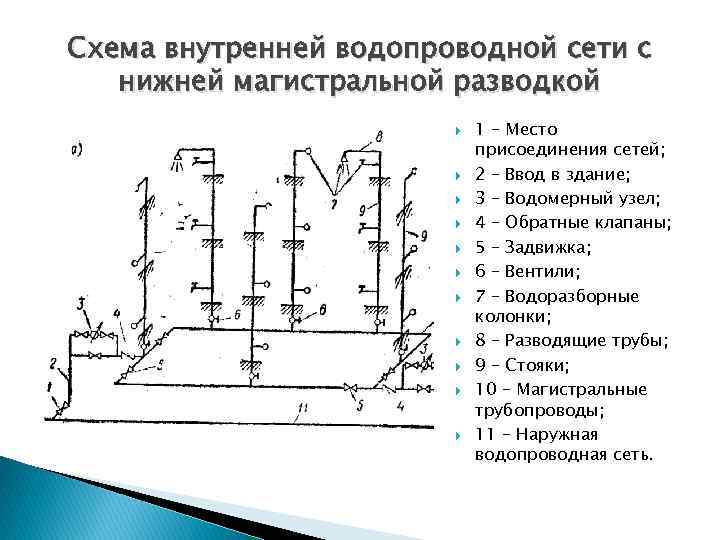

Схема внутренней водопроводной сети с нижней магистральной разводкой 1 – Место присоединения сетей; 2 – Ввод в здание; 3 – Водомерный узел; 4 – Обратные клапаны; 5 – Задвижка; 6 – Вентили; 7 – Водоразборные колонки; 8 – Разводящие трубы; 9 – Стояки; 10 – Магистральные трубопроводы; 11 – Наружная водопроводная сеть.
Схема внутренней водопроводной сети с верхней магистральной разводкой 1 – Место присоединения сетей; 2 – Ввод в здание; 3 – Водомерный узел; 4 – Обратные клапаны; 5 – Задвижка; 6 – Вентили; 7 – Водоразборные колонки.
