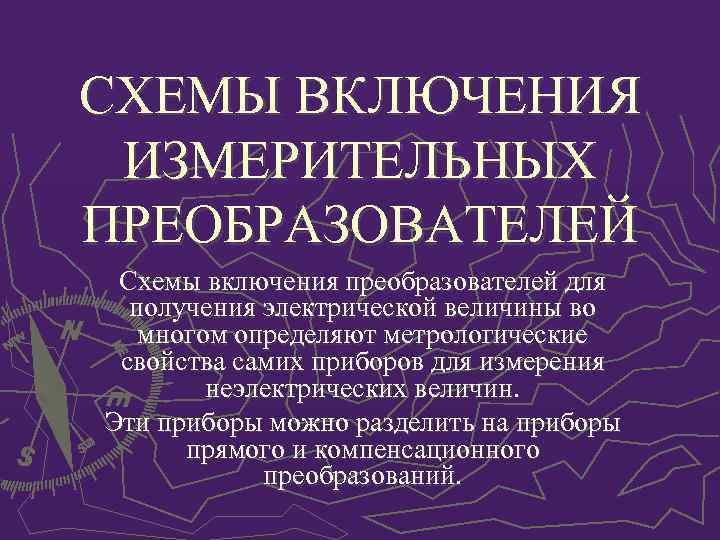

СХЕМЫ ВКЛЮЧЕНИЯ ИЗМЕРИТЕЛЬНЫХ ПРЕОБРАЗОВАТЕЛЕЙ Схемы включения преобразователей для получения электрической величины во многом определяют метрологические свойства самих приборов для измерения неэлектрических величин. Эти приборы можно разделить на приборы прямого и компенсационного преобразований.
МЕТОД ПРЯМОГО ПРЕОБРАЗОВАНИЯ ► В приборах, использующих метод прямого преобразования, результат измерения получается после ряда последовательных преобразований измеряемой величины в отклонение подвижной части измерителя. Эти приборы достаточно просты, надежны, но они имеют невысокие метрологические характеристики. В измерительном преобразователе Пр происходит преобразование измеряемой неэлектрической величины Х в электрическую Э. Эту величину в общем случае можно преобразовать в измерительной цепи ИЦ еще несколько раз. Затем величина Эi = f(Э) усиливается при необходимости усилителем Ус и поступает на отсчетное устройство ОУ, регистрирующее значение входной величины Х.
ДИФФЕРЕНЦИАЛЬНАЯ СХЕМА ВКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ► Использование в приборах дифференциальной схемы включения преобразователей позволяет существенно улучшить метрологические характеристики приборов. ► Основу таких схем составляет вычитающий преобразователь - это преобразователь с двумя входами, выходная величина которого представляет собой нечетную функцию разности двух входных одноименных сигналов Э = f(Э 1 – Э 2).
Здесь имеются два самостоятельных, как правило, одинаковых канала последовательно включенных преобразователей, находящихся в одинаковых рабочих условиях, в один из которых включен рабочий преобразователь Пр1, а во второй нерабочий преобразователь Пр2. Неэлектрические величины Х 1 и Х 2 поступающие на вход преобразователей Пр1 и Пр2, преобразуются в электрические сигналы Э 1 и Э 2 и поступают на вычитающий преобразователь Пр3. Сигнал Э = Э 1 - Э 2 с выхода вычитающего преобразователя идет далее уже по цепи прямого преобразования.

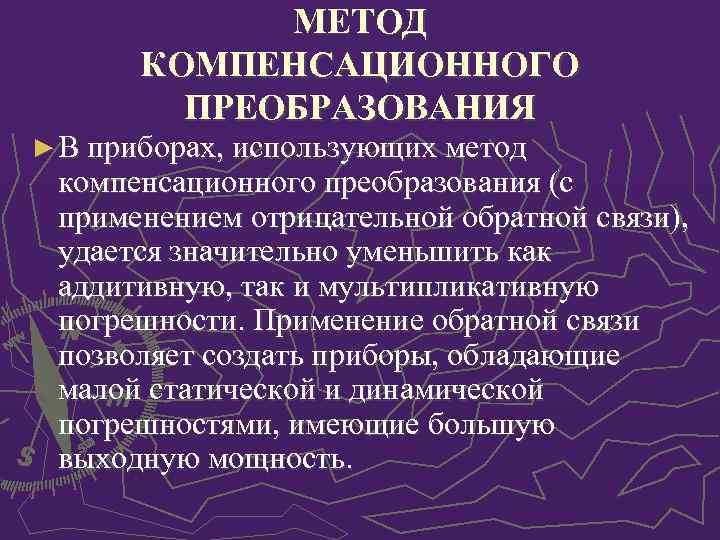

МЕТОД КОМПЕНСАЦИОННОГО ПРЕОБРАЗОВАНИЯ ► В приборах, использующих метод компенсационного преобразования (с применением отрицательной обратной связи), удается значительно уменьшить как аддитивную, так и мультипликативную погрешности. Применение обратной связи позволяет создать приборы, обладающие малой статической и динамической погрешностями, имеющие большую выходную мощность.
Входная неэлектрическая величина Х после ее преобразования поступает в виде электрического сигнала Uх на один из входов вычитающего преобразователя, на другой вход которого подается напряжение Uк, получаемое на выходе от компенсационной цепи КЦ. Компенсационная цепь приводится в действие выходным напряжением усилителя Ус с таким расчетом, чтобы разность U была достаточно мала. Мерой измеряемой неэлектрической величины является величина Увых, воздействующая на компенсационную цепь КЦ. Общая погрешность измерения складывается только из погрешностей измерительного преобразователя Пр, измерительной и компенсационной цепей.
► Исключение погрешностей этих узлов может быть достигнуто в компенсационных приборах с компенсацией измеряемой неэлектрической величины.
