Схемы трассировок магистральных водопроводных сетей а) вдоль автомобильных дорог б) обезличенная; в) перпендикулярная; г) радиальная 1– водоводы 2 – магистрали 3 – перемычки 4 – замыкающие участки 5 – опорное кольцо
Схемы отбора воды из сети Реальная схема Первое допущение Второе допущение Расчётная схема
Схема предварительного потокораспределения на случай максимального водоразбора
Береговой водозабор, совмещенного типа с полузаглубленной насосной станцией Условия применения: большое заглубление, тяжёлые геологические гидрогеологические условия прокладки самотечных водов 1 – приемная камера 2 – всасывающая камера 3 – водоприемные окна 4 – перепускное окно, оснащенное сеткой 5 – всасывающий патрубок 6 – всасывающий трубопровод 7 – машинный зал насосной станции 8 – насосы 9 – напорный водовод
Береговой водозабор, совмещенного типа с заглубленной насосной станцией Условия применения: незначительные колебания уровней воды, небольшая глубина в месте расположения водозабора, высота всасывания насосов менее 3 -4 метров 1 – приемная камера 2 – всасывающая камера 3 – водоприемные окна; 4 – перепускное окно, оснащенное сеткой 5 – всасывающий патрубок 6 – всасывающий трубопровод 7 – машинный зал насосной станции 8 – насосы 9 – напорный водовод
Ковшовый водозабор с верховым питанием Ковшовый водозабор с низовым питанием Ковшовый водозабор с двусторонним питанием
Традиционные технологические схемы станций водоподготовки а) с камерой хлопьеобразования, отстойниками и фильтрами (М=2500 мг/л, Ц=250 град) б) с осветителями со взвешанным осадком и фильтрами (М=2500 мг/л, Ц=150 град) в) с контактными осветителями (М=120 мг/л, Ц=150 град) 1 – НС-I; 2 – реагентное хозяйство; 3 – смеситель; 4 – камера хлопьеобразования; 5 – горизонтальный отстойник; 6 – скорый фильтр; 7 – РЧВ; 8 – НС-II; 9 – осветитель со взвешенным осадком; 10 – контактный осветитель
Схемы смесителей Коридорный смеситель 1 - подача исходной воды; 2 - коридоры; 3 - отвод воды с реагентами. Вертикальный вихревой смеситель 1 - подача исходной воды; 2 - подача реагентов; 3 - сборный желоб; 4 - отвод воды с реагентами. Механический смеситель 1 - подача исходной воды; 2 - подача реагента; 3 - двигатель с приводом; 4 - механическая мешалка; 5 - перегородка; 6 - отвод воды с реагентом.
Перегородчатый смеситель Дырчатый смеситель 1 - подача исходной воды; 2 - подача коагулянта; 3 - перегородки; 4 - переливная труба; 5 - переливная камера.

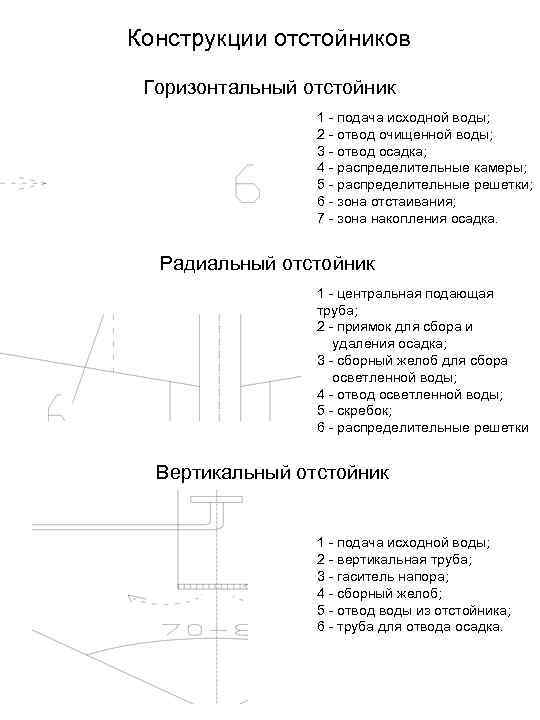

Конструкции отстойников Горизонтальный отстойник 1 - подача исходной воды; 2 - отвод очищенной воды; 3 - отвод осадка; 4 - распределительные камеры; 5 - распределительные решетки; 6 - зона отстаивания; 7 - зона накопления осадка. Радиальный отстойник 1 - центральная подающая труба; 2 - приямок для сбора и удаления осадка; 3 - сборный желоб для сбора осветленной воды; 4 - отвод осветленной воды; 5 - скребок; 6 - распределительные решетки Вертикальный отстойник 1 - подача исходной воды; 2 - вертикальная труба; 3 - гаситель напора; 4 - сборный желоб; 5 - отвод воды из отстойника; 6 - труба для отвода осадка.
