Схемы систем воздушного отопления:

Схемы систем воздушного отопления: а - прямоточная; б - с частичной рециркуляцией; в - полностью рециркуляционная; 1 - воздухозаборная шахта; 2, 4, 10 - решетки; 3 - выбросная шахта; 5 - приточный воздуховод; 6 - калорифер; 7 - вентилятор; 8 - рабочая зона; 9 – клапан

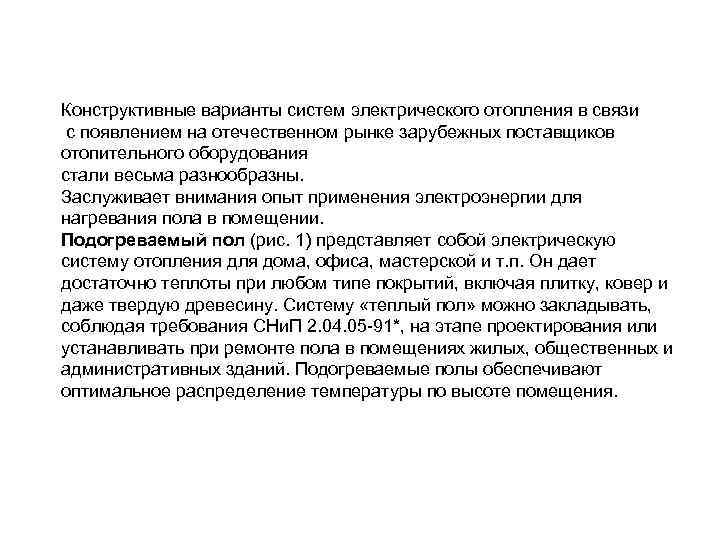

Конструктивные варианты систем электрического отопления в связи с появлением на отечественном рынке зарубежных поставщиков отопительного оборудования стали весьма разнообразны. Заслуживает внимания опыт применения электроэнергии для нагревания пола в помещении. Подогреваемый пол (рис. 1) представляет собой электрическую систему отопления для дома, офиса, мастерской и т. п. Он дает достаточно теплоты при любом типе покрытий, включая плитку, ковер и даже твердую древесину. Систему «теплый пол» можно закладывать, соблюдая требования СНи. П 2. 04. 05 -91*, на этапе проектирования или устанавливать при ремонте пола в помещениях жилых, общественных и административных зданий. Подогреваемые полы обеспечивают оптимальное распределение температуры по высоте помещения.

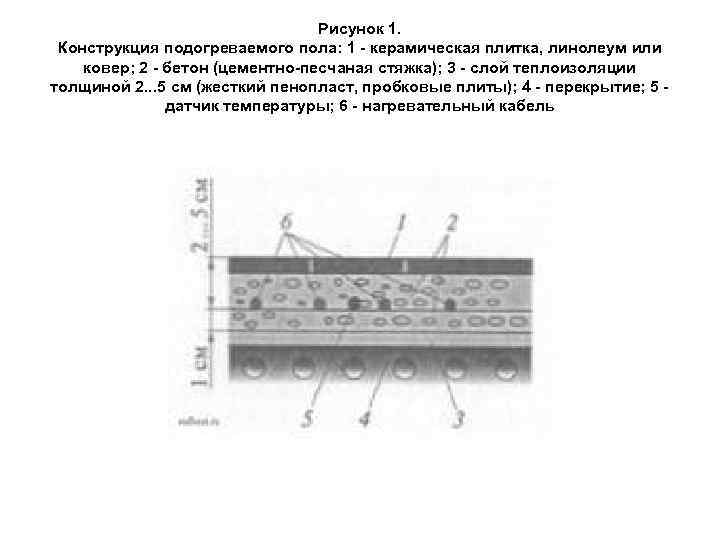

Рисунок 1. Конструкция подогреваемого пола: 1 - керамическая плитка, линолеум или ковер; 2 - бетон (цементно-песчаная стяжка); 3 - слой теплоизоляции толщиной 2. . . 5 см (жесткий пенопласт, пробковые плиты); 4 - перекрытие; 5 - датчик температуры; 6 - нагревательный кабель

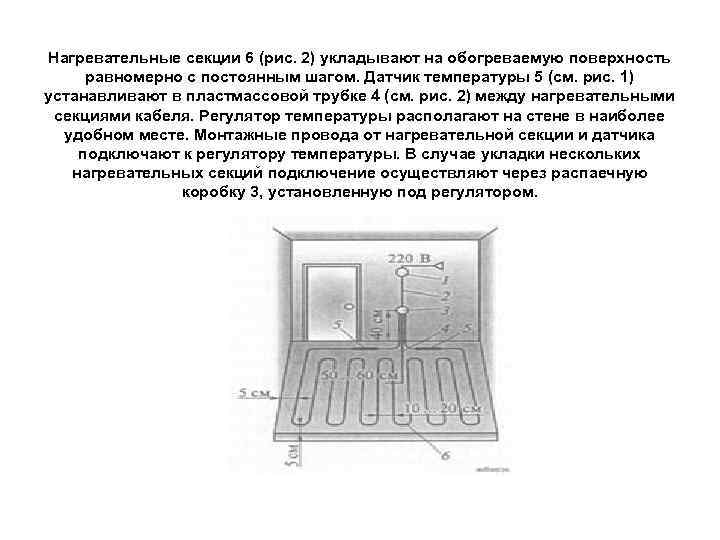

Нагревательные секции 6 (рис. 2) укладывают на обогреваемую поверхность равномерно с постоянным шагом. Датчик температуры 5 (см. рис. 1) устанавливают в пластмассовой трубке 4 (см. рис. 2) между нагревательными секциями кабеля. Регулятор температуры располагают на стене в наиболее удобном месте. Монтажные провода от нагревательной секции и датчика подключают к регулятору температуры. В случае укладки нескольких нагревательных секций подключение осуществляют через распаечную коробку 3, установленную под регулятором.

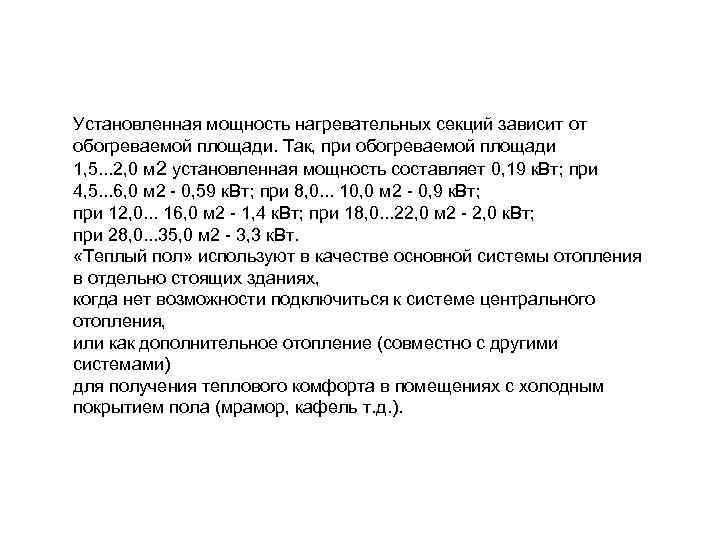

Установленная мощность нагревательных секций зависит от обогреваемой площади. Так, при обогреваемой площади 1, 5. . . 2, 0 м 2 установленная мощность составляет 0, 19 к. Вт; при 4, 5. . . 6, 0 м 2 - 0, 59 к. Вт; при 8, 0. . . 10, 0 м 2 - 0, 9 к. Вт; при 12, 0. . . 16, 0 м 2 - 1, 4 к. Вт; при 18, 0. . . 22, 0 м 2 - 2, 0 к. Вт; при 28, 0. . . 35, 0 м 2 - 3, 3 к. Вт. «Теплый пол» используют в качестве основной системы отопления в отдельно стоящих зданиях, когда нет возможности подключиться к системе центрального отопления, или как дополнительное отопление (совместно с другими системами) для получения теплового комфорта в помещениях с холодным покрытием пола (мрамор, кафель т. д. ).

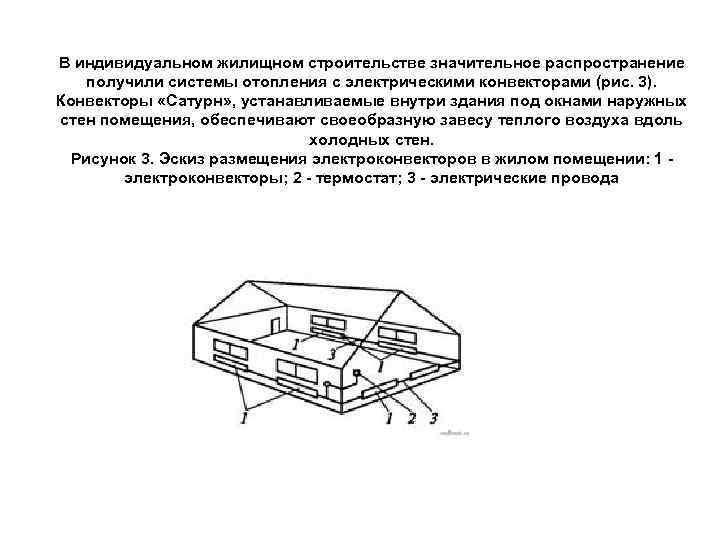

В индивидуальном жилищном строительстве значительное распространение получили системы отопления с электрическими конвекторами (рис. 3). Конвекторы «Сатурн» , устанавливаемые внутри здания под окнами наружных стен помещения, обеспечивают своеобразную завесу теплого воздуха вдоль холодных стен. Рисунок 3. Эскиз размещения электроконвекторов в жилом помещении: 1 - электроконвекторы; 2 - термостат; 3 - электрические провода

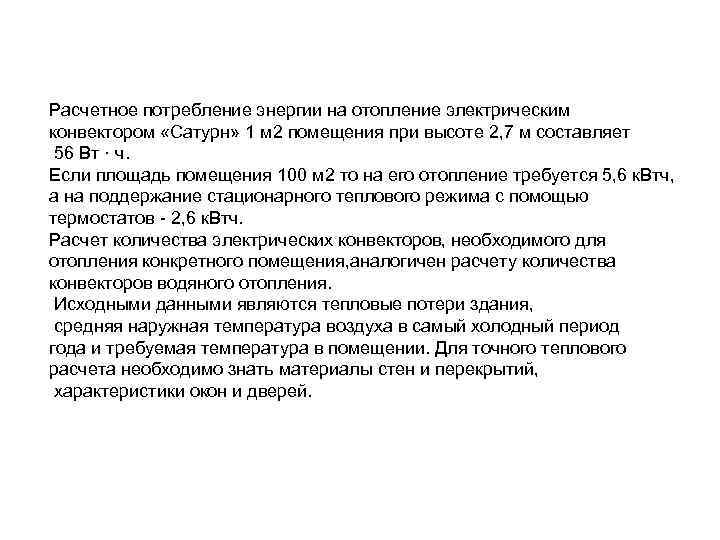

Расчетное потребление энергии на отопление электрическим конвектором «Сатурн» 1 м 2 помещения при высоте 2, 7 м составляет 56 Вт · ч. Если площадь помещения 100 м 2 то на его отопление требуется 5, 6 к. Втч, а на поддержание стационарного теплового режима с помощью термостатов - 2, 6 к. Втч. Расчет количества электрических конвекторов, необходимого для отопления конкретного помещения, аналогичен расчету количества конвекторов водяного отопления. Исходными данными являются тепловые потери здания, средняя наружная температура воздуха в самый холодный период года и требуемая температура в помещении. Для точного теплового расчета необходимо знать материалы стен и перекрытий, характеристики окон и дверей.
