Схемы электроснабжения цехов с руднотермическими индукционными и печами

Схемы электроснабжения цехов с руднотермическими, индукционными и печами сопротивления

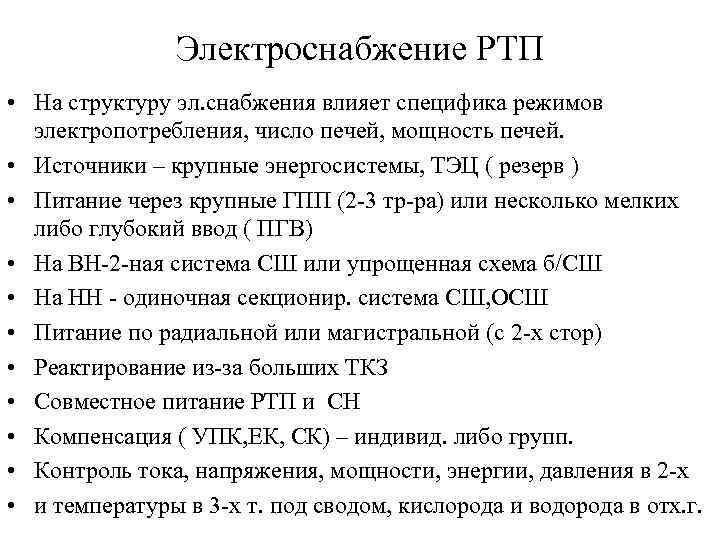

Электроснабжение РТП • На структуру эл. снабжения влияет специфика режимов электропотребления, число печей, мощность печей. • Источники – крупные энергосистемы, ТЭЦ ( резерв ) • Питание через крупные ГПП (2 -3 тр-ра) или несколько мелких либо глубокий ввод ( ПГВ) • На ВН-2 -ная система СШ или упрощенная схема б/СШ • На НН - одиночная секционир. система СШ, ОСШ • Питание по радиальной или магистральной (с 2 -х стор) • Реактирование из-за больших ТКЗ • Совместное питание РТП и СН • Компенсация ( УПК, ЕК, СК) – индивид. либо групп. • Контроль тока, напряжения, мощности, энергии, давления в 2 -х • и температуры в 3 -х т. под сводом, кислорода и водорода в отх. г.

Схемы питания РТП с индивидуальной поперечной компенсацией

Руднотермические печи

Руднотермические печи с групповой компенсацией реактивной мощности

Руднотермические печи с питанием по магистральной линии

Электроснабжение РТП по схеме глубокого ввода

Электрическая схема питания руднотермической печи с продольной емкостной компенсацией

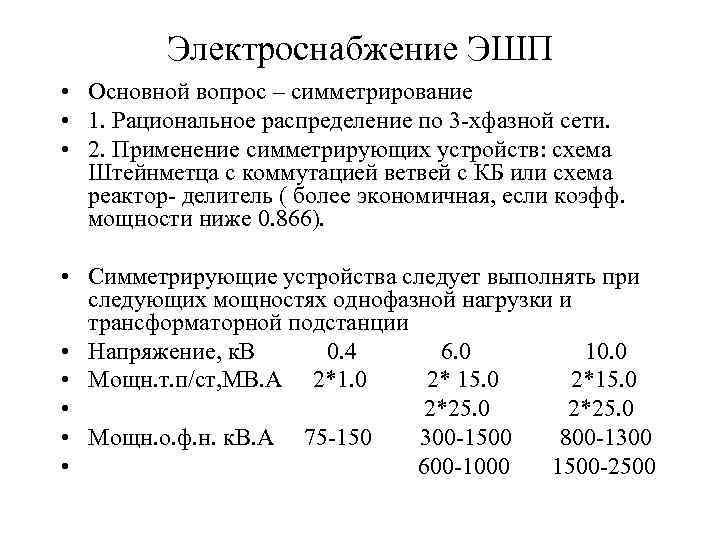

Электроснабжение ЭШП • Основной вопрос – симметрирование • 1. Рациональное распределение по 3 -хфазной сети. • 2. Применение симметрирующих устройств: схема Штейнметца с коммутацией ветвей с КБ или схема реактор- делитель ( более экономичная, если коэфф. мощности ниже 0. 866). • Симметрирующие устройства следует выполнять при следующих мощностях однофазной нагрузки и трансформаторной подстанции • Напряжение, к. В 0. 4 6. 0 10. 0 • Мощн. т. п/ст, МВ. А 2*1. 0 2* 15. 0 2*15. 0 • 2*25. 0 • Мощн. о. ф. н. к. В. А 75 -150 300 -1500 800 -1300 • 600 -1000 1500 -2500

Схема питания ЭШП-2. 5

Схема управления ЭШП-2. 5

Схема управления ЭШП-0. 25

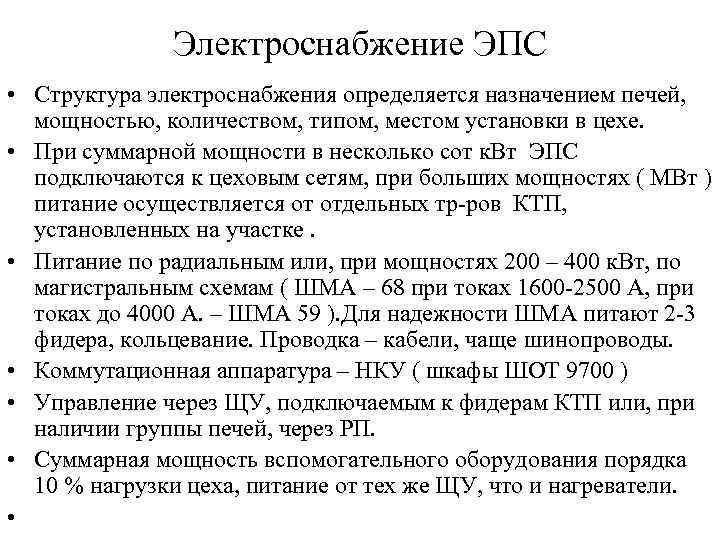

Электроснабжение ЭПС • Структура электроснабжения определяется назначением печей, мощностью, количеством, типом, местом установки в цехе. • При суммарной мощности в несколько сот к. Вт ЭПС подключаются к цеховым сетям, при больших мощностях ( МВт ) питание осуществляется от отдельных тр-ров КТП, установленных на участке. • Питание по радиальным или, при мощностях 200 – 400 к. Вт, по магистральным схемам ( ШМА – 68 при токах 1600 -2500 А, при токах до 4000 А. – ШМА 59 ). Для надежности ШМА питают 2 -3 фидера, кольцевание. Проводка – кабели, чаще шинопроводы. • Коммутационная аппаратура – НКУ ( шкафы ШОТ 9700 ) • Управление через ЩУ, подключаемым к фидерам КТП или, при наличии группы печей, через РП. • Суммарная мощность вспомогательного оборудования порядка 10 % нагрузки цеха, питание от тех же ЩУ, что и нагреватели. •

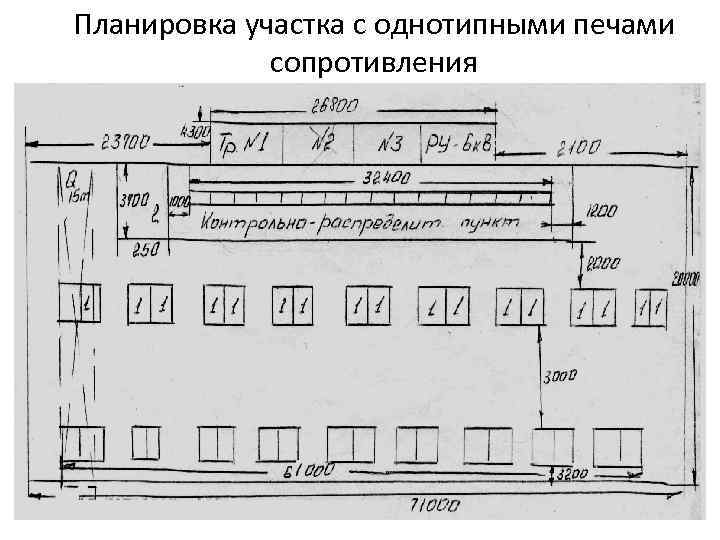

Печи сопротивления отделения лакирования и сушки заготовок

Печи сопротивления цеха сушки и запечки изоляции электрических машин

Схема электроснабжения печей сопротивления

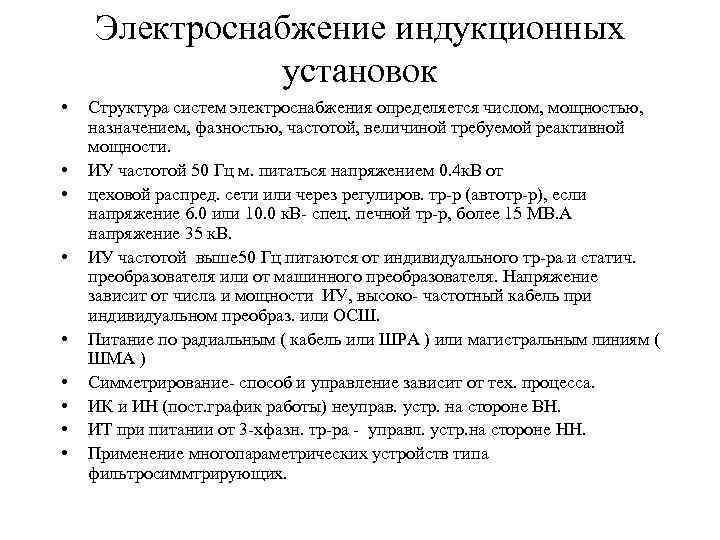

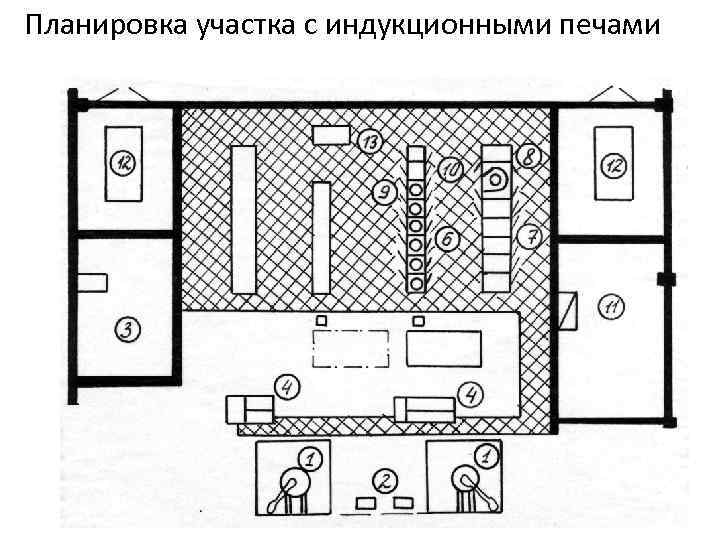

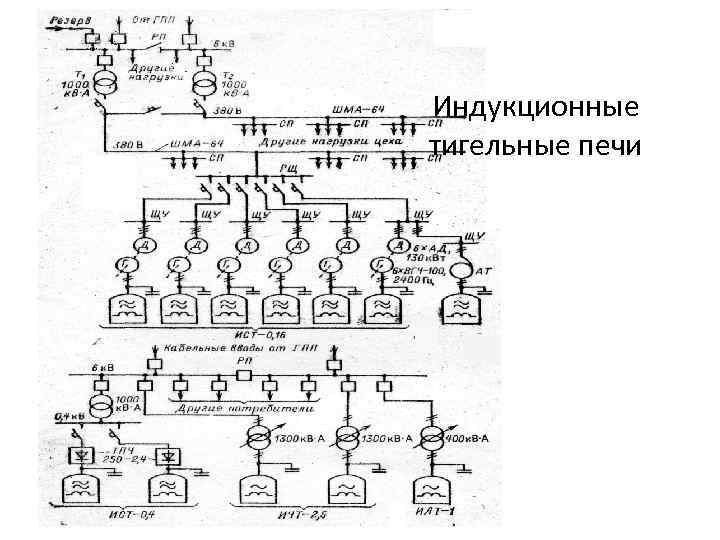

Электроснабжение индукционных установок • • • Структура систем электроснабжения определяется числом, мощностью, назначением, фазностью, частотой, величиной требуемой реактивной мощности. ИУ частотой 50 Гц м. питаться напряжением 0. 4 к. В от цеховой распред. сети или через регулиров. тр-р (автотр-р), если напряжение 6. 0 или 10. 0 к. В- спец. печной тр-р, более 15 МВ. А напряжение 35 к. В. ИУ частотой выше 50 Гц питаются от индивидуального тр-ра и статич. преобразователя или от машинного преобразователя. Напряжение зависит от числа и мощности ИУ, высоко- частотный кабель при индивидуальном преобраз. или ОСШ. Питание по радиальным ( кабель или ШРА ) или магистральным линиям ( ШМА ) Симметрирование- способ и управление зависит от тех. процесса. ИК и ИН (пост. график работы) неуправ. устр. на стороне ВН. ИТ при питании от 3 -хфазн. тр-ра - управл. устр. на стороне НН. Применение многопараметрических устройств типа фильтросиммтрирующих.
