СХЕМОТЕХНИКА Практическое занятие № 1. Усилительный каскад и его характеристики. СХЕМОТЕХНИКА Практическое занятие № 1. Усилительный каскад и его характеристики.

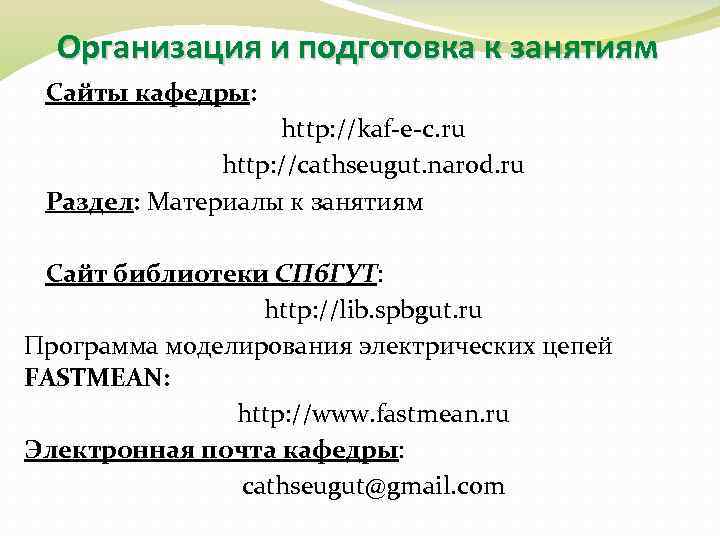

Организация и подготовка к занятиям Сайты кафедры: http: //kaf-e-c. ru http: //cathseugut. narod. ru Организация и подготовка к занятиям Сайты кафедры: http: //kaf-e-c. ru http: //cathseugut. narod. ru Раздел: Материалы к занятиям Сайт библиотеки СПб. ГУТ: http: //lib. spbgut. ru Программа моделирования электрических цепей FASTMEAN: http: //www. fastmean. ru Электронная почта кафедры: cathseugut@gmail. com

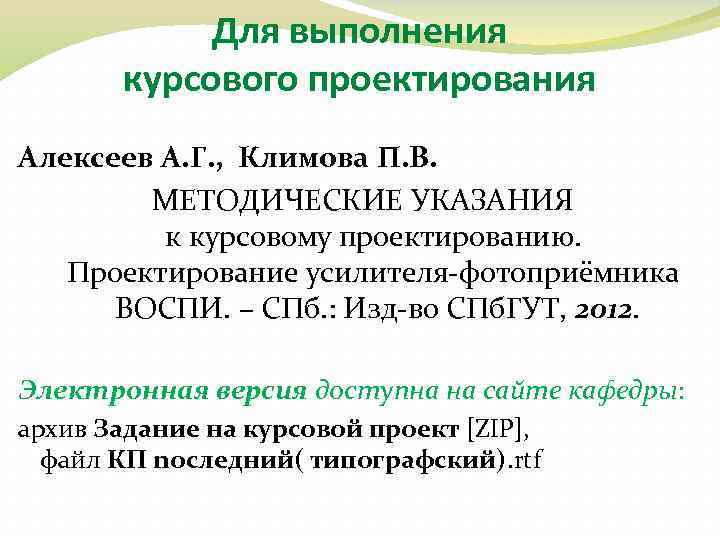

Для выполнения курсового проектирования Алексеев А. Г. , Климова П. В. МЕТОДИЧЕСКИЕ УКАЗАНИЯ к Для выполнения курсового проектирования Алексеев А. Г. , Климова П. В. МЕТОДИЧЕСКИЕ УКАЗАНИЯ к курсовому проектированию. Проектирование усилителя-фотоприёмника ВОСПИ. – СПб. : Изд-во СПб. ГУТ, 2012. Электронная версия доступна на сайте кафедры: архив Задание на курсовой проект [ZIP], файл КП nocледний( типографский). rtf

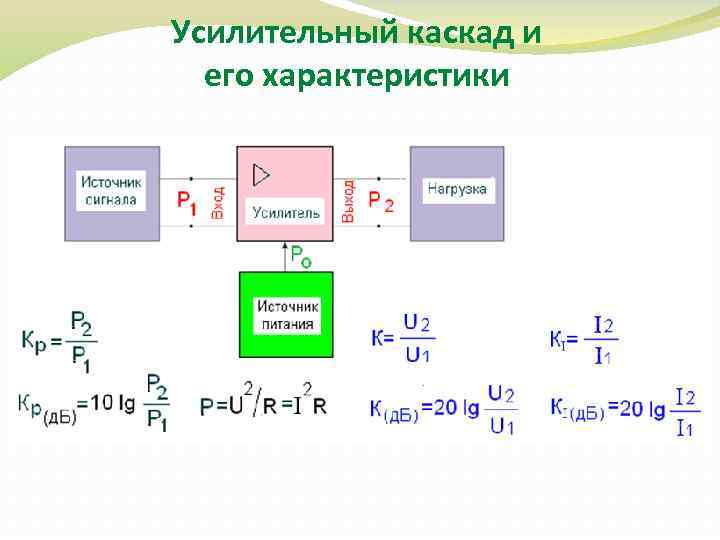

Усилительный каскад и его характеристики Усилительный каскад и его характеристики

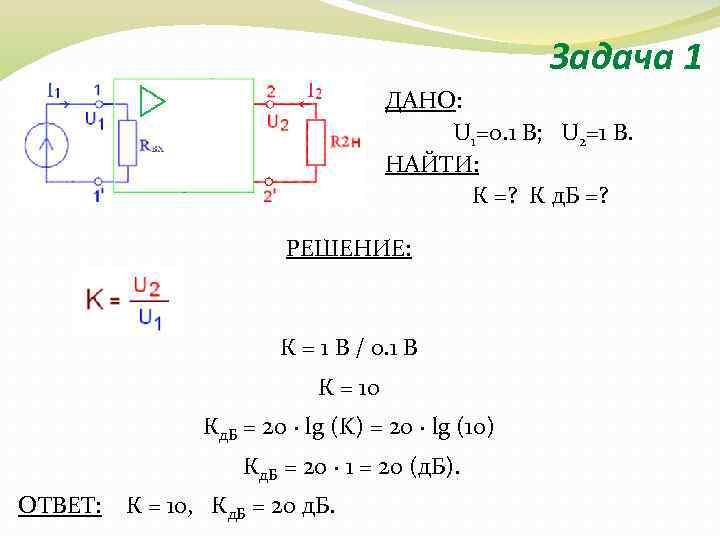

Задача 1 ДАНО: U 1=0. 1 В; U 2=1 В. НАЙТИ: К =? К Задача 1 ДАНО: U 1=0. 1 В; U 2=1 В. НАЙТИ: К =? К д. Б =? РЕШЕНИЕ: К = 1 В / 0. 1 В К = 10 Кд. Б = 20 ∙ lg (K) = 20 ∙ lg (10) Кд. Б = 20 ∙ 1 = 20 (д. Б). ОТВЕТ: К = 10, Кд. Б = 20 д. Б.

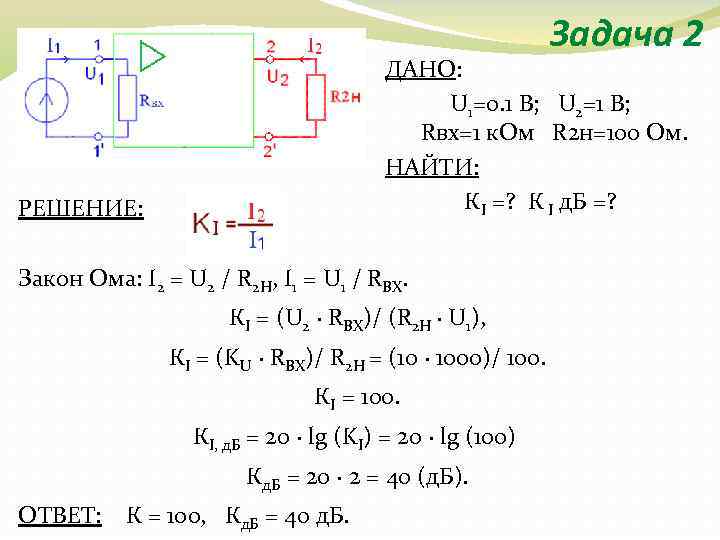

Задача 2 ДАНО: U 1=0. 1 В; U 2=1 В; Rвх=1 к. Ом R Задача 2 ДАНО: U 1=0. 1 В; U 2=1 В; Rвх=1 к. Ом R 2 н=100 Ом. НАЙТИ: КI =? К I д. Б =? РЕШЕНИЕ: Закон Ома: I 2 = U 2 / R 2 H, I 1 = U 1 / RВХ. КI = (U 2 ∙ RВХ)/ (R 2 H ∙ U 1), КI = (KU ∙ RВХ)/ R 2 H = (10 ∙ 1000)/ 100. КI = 100. КI, д. Б = 20 ∙ lg (KI) = 20 ∙ lg (100) Кд. Б = 20 ∙ 2 = 40 (д. Б). ОТВЕТ: К = 100, Кд. Б = 40 д. Б.

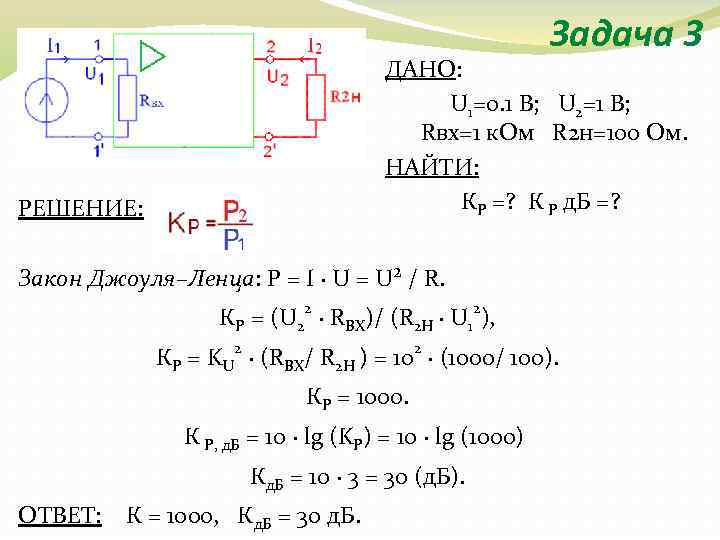

Задача 3 ДАНО: U 1=0. 1 В; U 2=1 В; Rвх=1 к. Ом R Задача 3 ДАНО: U 1=0. 1 В; U 2=1 В; Rвх=1 к. Ом R 2 н=100 Ом. НАЙТИ: КP =? К P д. Б =? РЕШЕНИЕ: Закон Джоуля–Ленца: P = I ∙ U = U 2 / R. КP = (U 22 ∙ RВХ)/ (R 2 H ∙ U 12), КP = KU 2 ∙ (RВХ/ R 2 H ) = 102 ∙ (1000/ 100). КP = 1000. К P, д. Б = 10 ∙ lg (KP) = 10 ∙ lg (1000) Кд. Б = 10 ∙ 3 = 30 (д. Б). ОТВЕТ: К = 1000, Кд. Б = 30 д. Б.

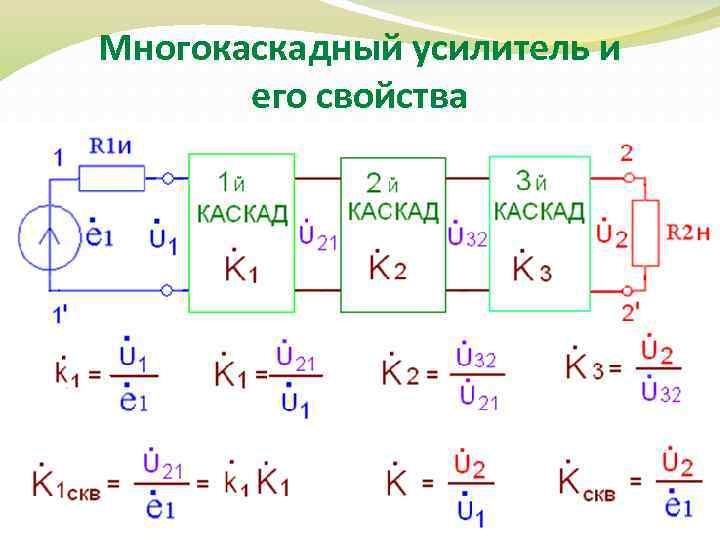

Многокаскадный усилитель и его свойства Многокаскадный усилитель и его свойства

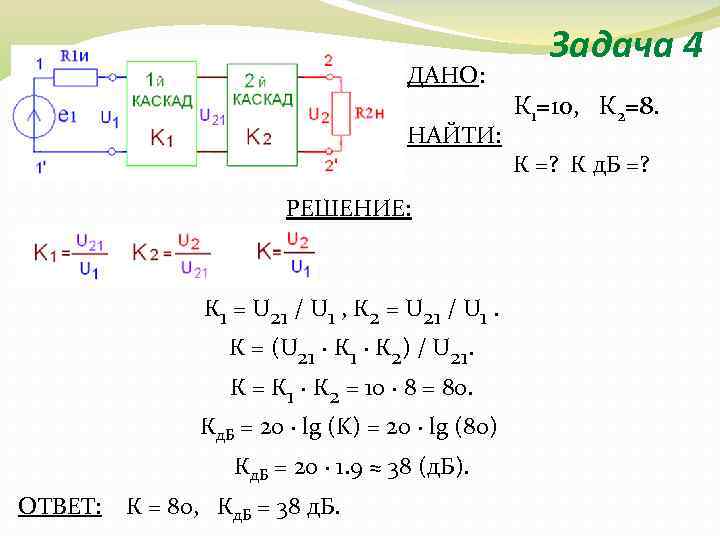

ДАНО: НАЙТИ: РЕШЕНИЕ: К 1 = U 21 / U 1 , К 2 ДАНО: НАЙТИ: РЕШЕНИЕ: К 1 = U 21 / U 1 , К 2 = U 21 / U 1. К = (U 21 ∙ К 2) / U 21. К = К 1 ∙ К 2 = 10 ∙ 8 = 80. Кд. Б = 20 ∙ lg (K) = 20 ∙ lg (80) Кд. Б = 20 ∙ 1. 9 ≈ 38 (д. Б). ОТВЕТ: К = 80, Кд. Б = 38 д. Б. Задача 4 К 1=10, К 2=8. К =? К д. Б =?

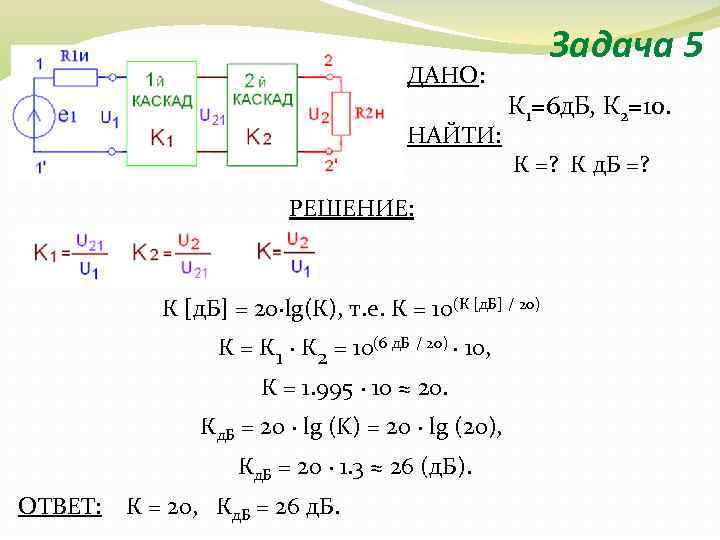

ДАНО: НАЙТИ: Задача 5 К 1=6 д. Б, К 2=10. К =? К д. ДАНО: НАЙТИ: Задача 5 К 1=6 д. Б, К 2=10. К =? К д. Б =? РЕШЕНИЕ: К [д. Б] = 20∙lg(К), т. е. К = 10(К [д. Б] / 20) К = К 1 ∙ К 2 = 10(6 д. Б / 20) ∙ 10, К = 1. 995 ∙ 10 ≈ 20. Кд. Б = 20 ∙ lg (K) = 20 ∙ lg (20), Кд. Б = 20 ∙ 1. 3 ≈ 26 (д. Б). ОТВЕТ: К = 20, Кд. Б = 26 д. Б.

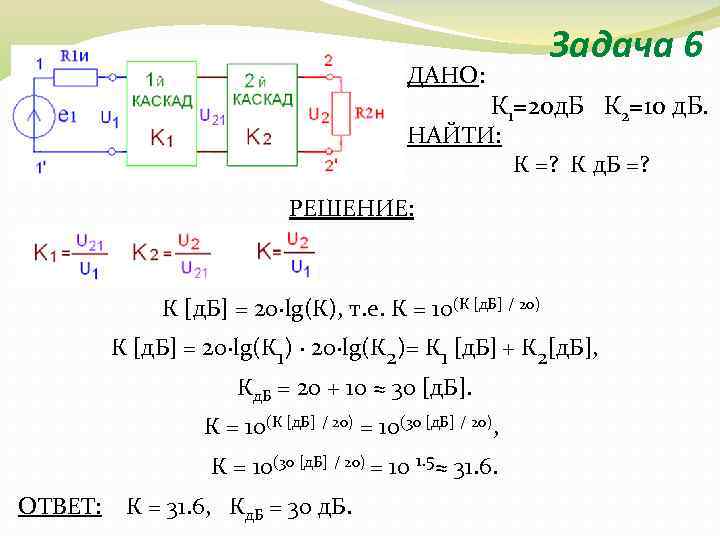

ДАНО: Задача 6 К 1=20 д. Б К 2=10 д. Б. НАЙТИ: К =? ДАНО: Задача 6 К 1=20 д. Б К 2=10 д. Б. НАЙТИ: К =? К д. Б =? РЕШЕНИЕ: К [д. Б] = 20∙lg(К), т. е. К = 10(К [д. Б] / 20) К [д. Б] = 20∙lg(К 1) ∙ 20∙lg(К 2)= К 1 [д. Б] + К 2[д. Б], Кд. Б = 20 + 10 ≈ 30 [д. Б]. К = 10(К [д. Б] / 20) = 10(30 [д. Б] / 20), К = 10(30 [д. Б] / 20) = 10 1. 5≈ 31. 6. ОТВЕТ: К = 31. 6, Кд. Б = 30 д. Б.

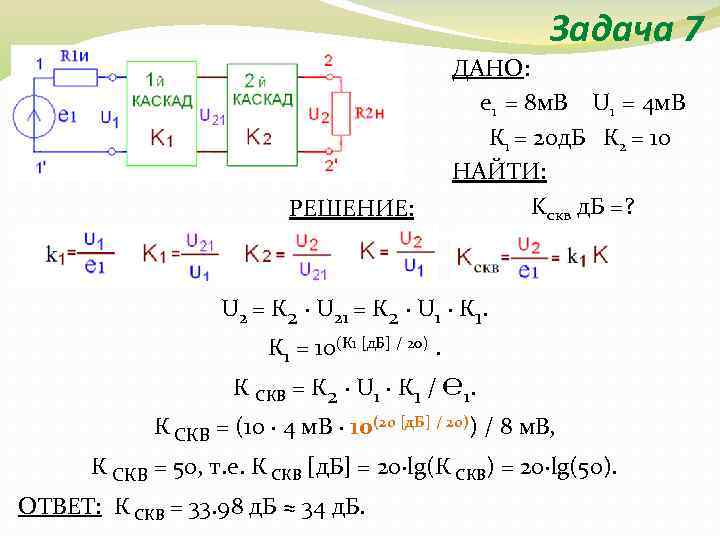

Задача 7 РЕШЕНИЕ: ДАНО: e 1 = 8 м. В U 1 = 4 Задача 7 РЕШЕНИЕ: ДАНО: e 1 = 8 м. В U 1 = 4 м. В К 1 = 20 д. Б К 2 = 10 НАЙТИ: Kскв д. Б =? U 2 = К 2 ∙ U 21 = К 2 ∙ U 1 ∙ К 1 = 10(К 1 [д. Б] / 20). К СКВ = К 2 ∙ U 1 ∙ К 1 / ℮ 1. К СКВ = (10 ∙ 4 м. В ∙ 10(20 [д. Б] / 20)) / 8 м. В, К СКВ = 50, т. е. К СКВ [д. Б] = 20∙lg(К СКВ) = 20∙lg(50). ОТВЕТ: К СКВ = 33. 98 д. Б ≈ 34 д. Б.

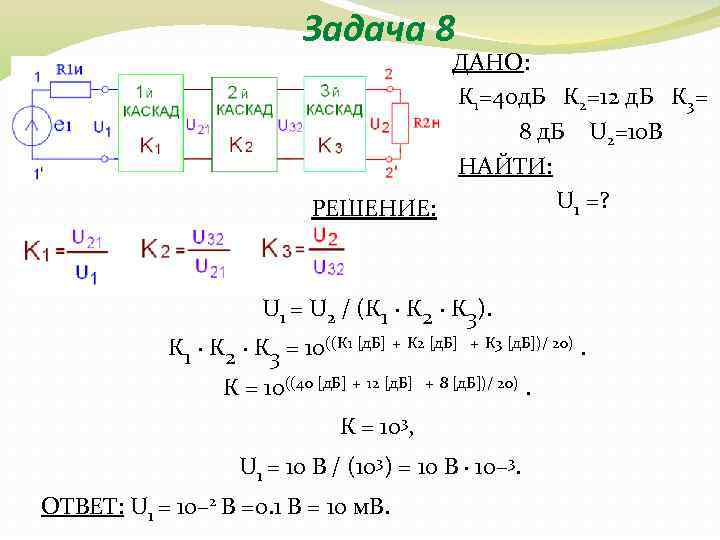

Задача 8 ДАНО: К 1=40 д. Б К 2=12 д. Б К 3= 8 Задача 8 ДАНО: К 1=40 д. Б К 2=12 д. Б К 3= 8 д. Б U 2=10 В НАЙТИ: U 1 =? РЕШЕНИЕ: U 1 = U 2 / (К 1 ∙ К 2 ∙ К 3). К 1 ∙ К 2 ∙ К 3 = 10((К 1 [д. Б] + К 2 [д. Б] К = 10((40 [д. Б] + 12 [д. Б] + К 3 [д. Б])/ 20) + 8 [д. Б])/ 20) К = 103, U 1 = 10 В / (103) = 10 В ∙ 10– 3. ОТВЕТ: U 1 = 10– 2 В =0. 1 В = 10 м. В. . .

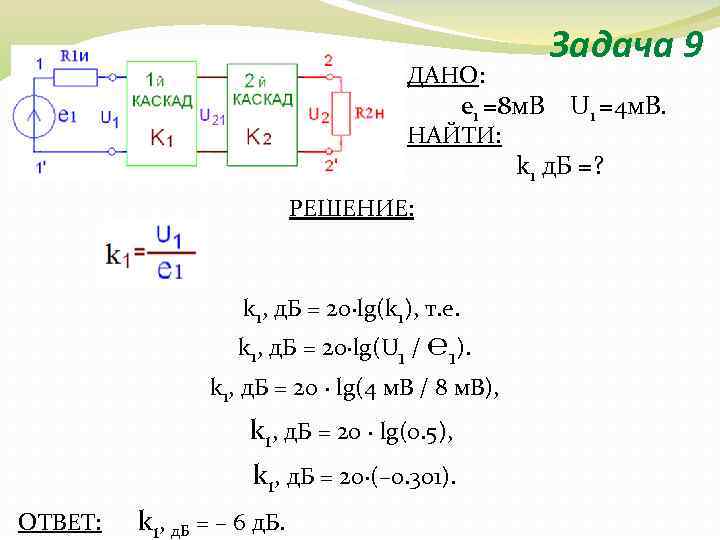

ДАНО: Задача 9 e 1 =8 м. В НАЙТИ: РЕШЕНИЕ: k 1, д. Б ДАНО: Задача 9 e 1 =8 м. В НАЙТИ: РЕШЕНИЕ: k 1, д. Б = 20∙lg(k 1), т. е. k 1, д. Б = 20∙lg(U 1 / ℮ 1). k 1, д. Б = 20 ∙ lg(4 м. В / 8 м. В), k 1, д. Б = 20 ∙ lg(0. 5), k 1, д. Б = 20∙(– 0. 301). ОТВЕТ: k 1, д. Б = – 6 д. Б. U 1 =4 м. В. k 1 д. Б =?

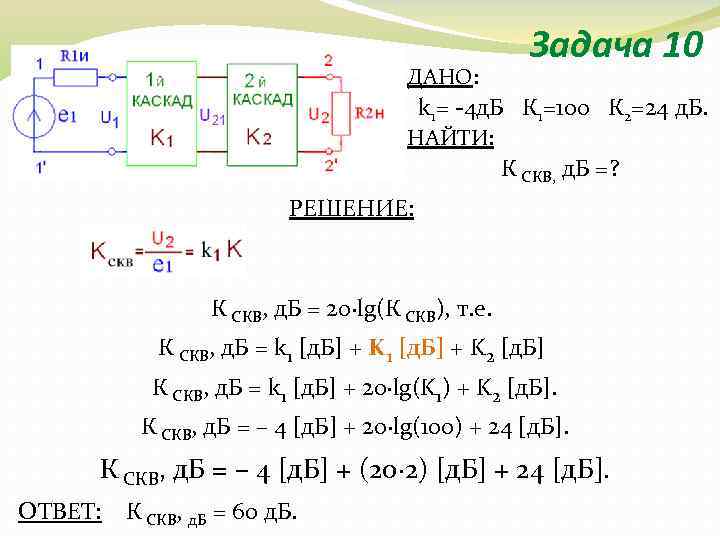

ДАНО: Задача 10 k 1= -4 д. Б К 1=100 К 2=24 д. Б. ДАНО: Задача 10 k 1= -4 д. Б К 1=100 К 2=24 д. Б. НАЙТИ: К СКВ, д. Б =? РЕШЕНИЕ: К СКВ, д. Б = 20∙lg(К СКВ), т. е. К СКВ, д. Б = k 1 [д. Б] + K 2 [д. Б] К СКВ, д. Б = k 1 [д. Б] + 20∙lg(K 1) + K 2 [д. Б]. К СКВ, д. Б = – 4 [д. Б] + 20∙lg(100) + 24 [д. Б]. К СКВ, д. Б = – 4 [д. Б] + (20∙ 2) [д. Б] + 24 [д. Б]. ОТВЕТ: К СКВ, д. Б = 60 д. Б.

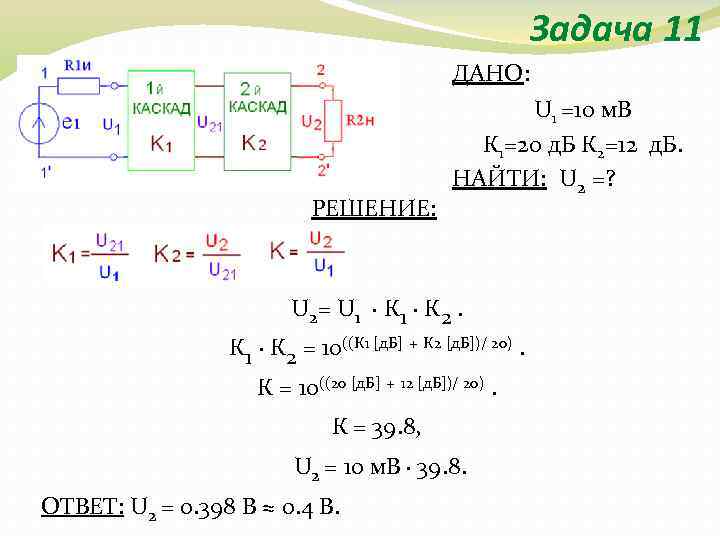

Задача 11 ДАНО: РЕШЕНИЕ: U 1 =10 м. В К 1=20 д. Б К Задача 11 ДАНО: РЕШЕНИЕ: U 1 =10 м. В К 1=20 д. Б К 2=12 д. Б. НАЙТИ: U 2 =? U 2= U 1 ∙ К 2. К 1 ∙ К 2 = 10((К 1 [д. Б] + К 2 [д. Б])/ 20). К = 10((20 [д. Б] + 12 [д. Б])/ 20). К = 39. 8, U 2 = 10 м. В ∙ 39. 8. ОТВЕТ: U 2 = 0. 398 В ≈ 0. 4 В.

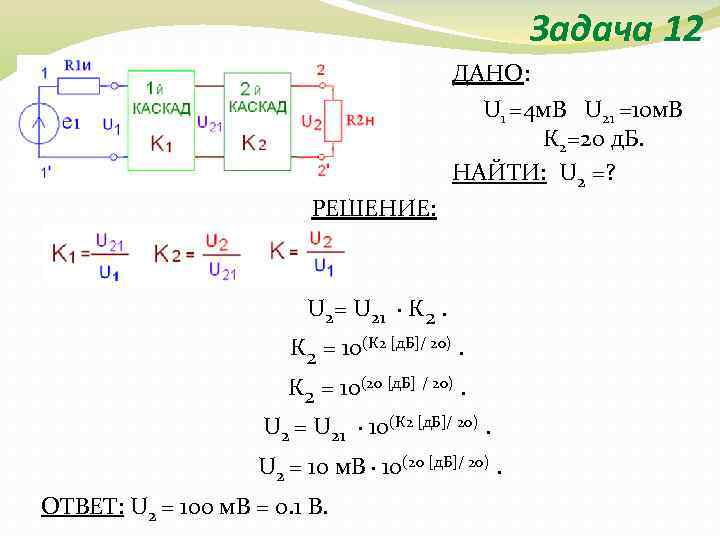

Задача 12 ДАНО: U 1 =4 м. В U 21 =10 м. В К Задача 12 ДАНО: U 1 =4 м. В U 21 =10 м. В К 2=20 д. Б. НАЙТИ: U 2 =? РЕШЕНИЕ: U 2= U 21 ∙ К 2 = 10(К 2 [д. Б]/ 20). К 2 = 10(20 [д. Б] / 20). U 2 = U 21 ∙ 10(К 2 [д. Б]/ 20). U 2 = 10 м. В ∙ 10(20 [д. Б]/ 20). ОТВЕТ: U 2 = 100 м. В = 0. 1 В.

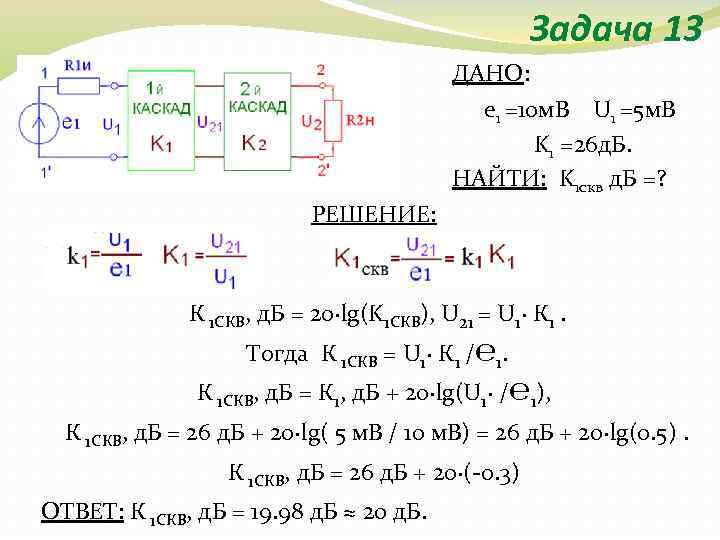

Задача 13 ДАНО: e 1 =10 м. В U 1 =5 м. В K Задача 13 ДАНО: e 1 =10 м. В U 1 =5 м. В K 1 =26 д. Б. НАЙТИ: K 1 скв д. Б =? РЕШЕНИЕ: К 1 СКВ, д. Б = 20∙lg(K 1 СКВ), U 21 = U 1∙ К 1. Тогда К 1 СКВ = U 1∙ К 1 /℮ 1. К 1 СКВ, д. Б = К 1, д. Б + 20∙lg(U 1∙ /℮ 1), К 1 СКВ, д. Б = 26 д. Б + 20∙lg( 5 м. В / 10 м. В) = 26 д. Б + 20∙lg(0. 5). К 1 СКВ, д. Б = 26 д. Б + 20∙(-0. 3) ОТВЕТ: К 1 СКВ, д. Б = 19. 98 д. Б ≈ 20 д. Б.

Задача 14 ДАНО: e 1 =8 м. В U 1 =4 м. В К Задача 14 ДАНО: e 1 =8 м. В U 1 =4 м. В К 1=20 д. Б К 2=10. НАЙТИ: Kскв д. Б =? РЕШЕНИЕ: К СКВ, д. Б = k 1 [д. Б] + K 2 [д. Б] К СКВ, д. Б = 20∙lg(k 1) + K 1 [д. Б] + 20∙lg(K 2). К СКВ, д. Б = 20∙lg(U 1 / ℮ 1)+ K 1 [д. Б] + 20∙lg(K 2). К СКВ, д. Б = 20∙lg(4 м. В / 8 м. В)+ 20 [д. Б] + 20∙lg(10). К СКВ, д. Б = 20∙(-0. 3) + 20∙ 1. ОТВЕТ: К СКВ, д. Б = 34 д. Б.
