Схемотехника логических элементов

Схемотехника логических элементов Весна 2016 Лекция 12 Схемотехника логических элементов (часть 2) 1. Буферные логические элементы. Элементы с третьим состоянием 2. Элемент с гистерезисной передаточной характеристикой 3. Другие технологии цифровых ИМС 1 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Схемотехника логических элементов Весна 2016 Элемент с повышенной нагрузочной способностью 2 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

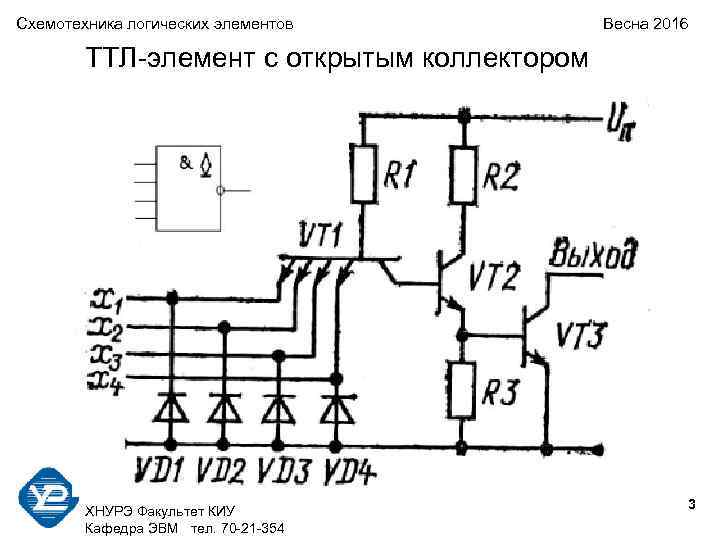

Схемотехника логических элементов Весна 2016 ТТЛ-элемент с открытым коллектором 3 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Схемотехника логических элементов Весна 2016 4 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Схемотехника логических элементов Весна 2016 UПИТ. Н=+9 В Rн & 5 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

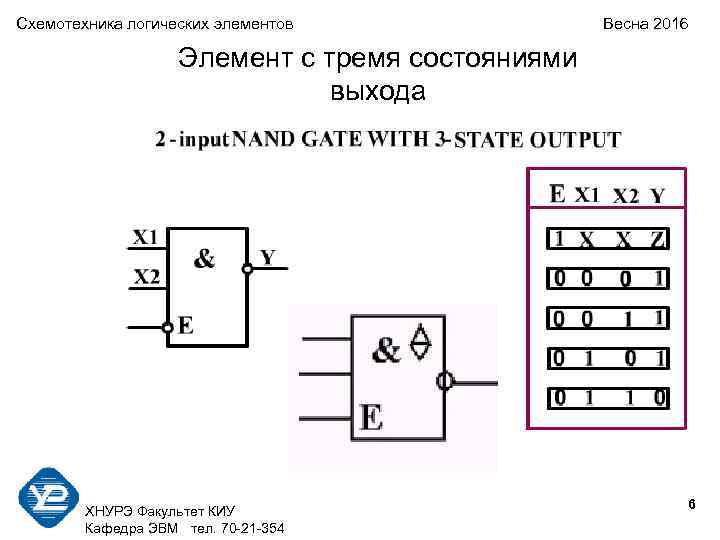

Схемотехника логических элементов Весна 2016 Элемент с тремя состояниями выхода 6 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Схемотехника логических элементов Весна 2016 ТТЛ-элемент с тремя состояниями выхода 7 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

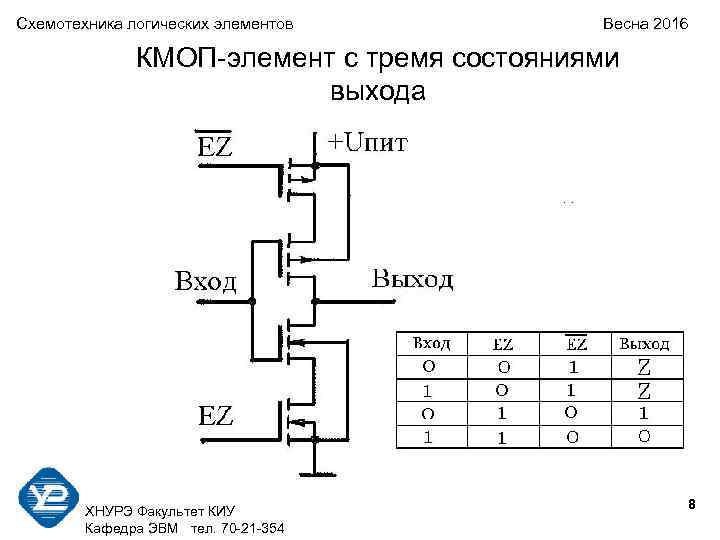

Схемотехника логических элементов Весна 2016 КМОП-элемент с тремя состояниями выхода 8 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

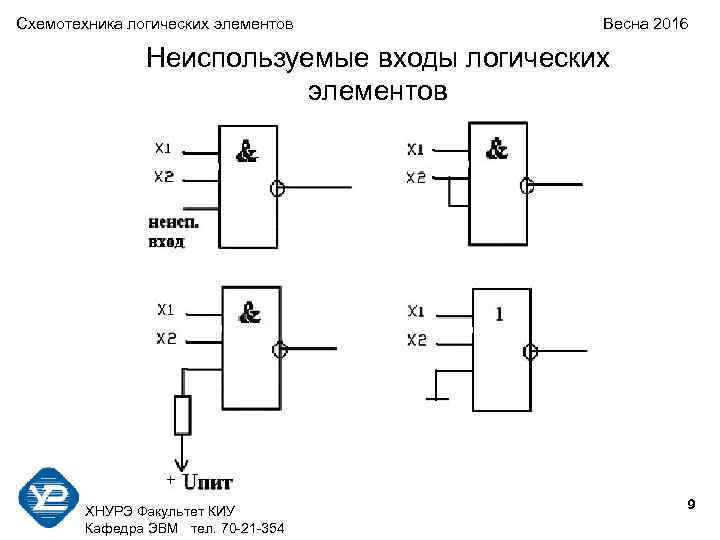

Схемотехника логических элементов Весна 2016 Неиспользуемые входы логических элементов 9 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

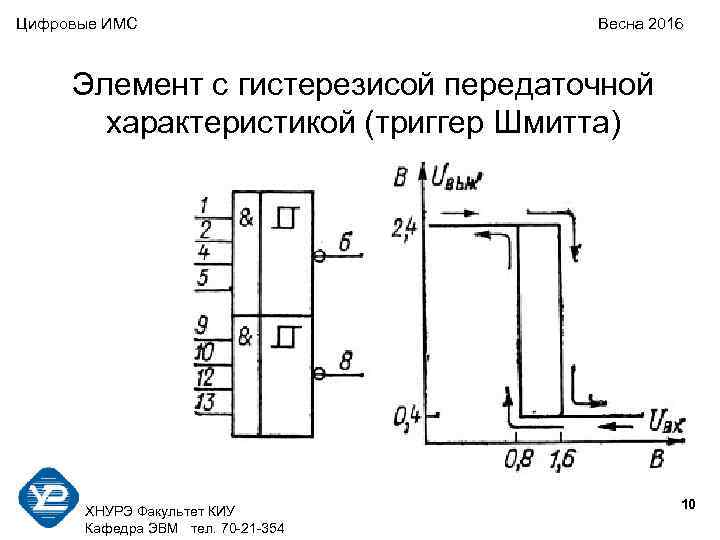

Цифровые ИМС Весна 2016 Элемент с гистерезисой передаточной характеристикой (триггер Шмитта) 10 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Цифровые ИМС Весна 2016 Применение триггера Шмитта для преобразования входного аналогового сигнала в последовательность прямоугольных импульсов 11 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

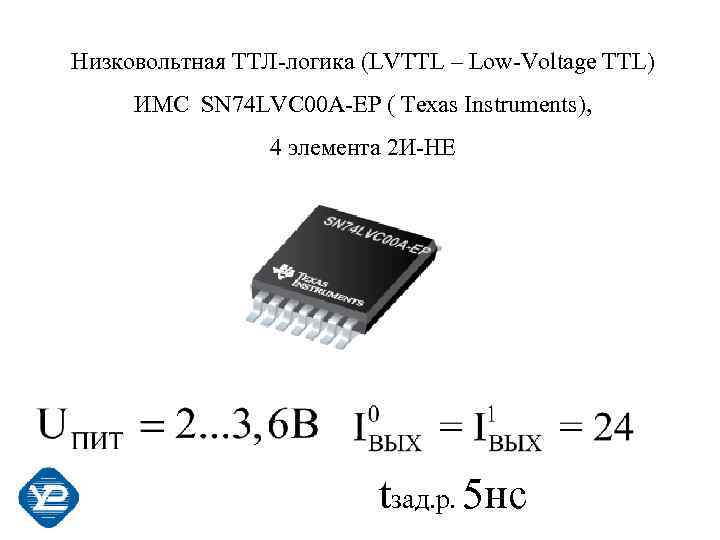

Низковольтная ТТЛ-логика (LVTTL – Low-Voltage TTL) ИМС SN 74 LVC 00 A-EP ( Texas Instruments), 4 элемента 2 И-НЕ tзад. р. 5 нс

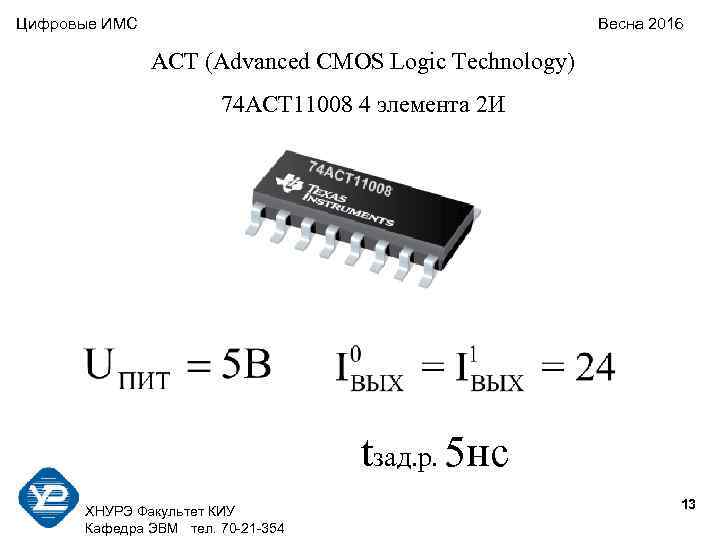

Цифровые ИМС Весна 2016 ACT (Advanced CMOS Logic Technology) 74 ACT 11008 4 элемента 2 И tзад. р. 5 нс 13 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Цифровые ИМС Весна 2016 Низковольтная КМОП-логика ALVC – Advanced Low-Voltage CMOS Technology SN 74 ALVCH 244 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354 tзад. р. 1, 5 … 5 нс 14

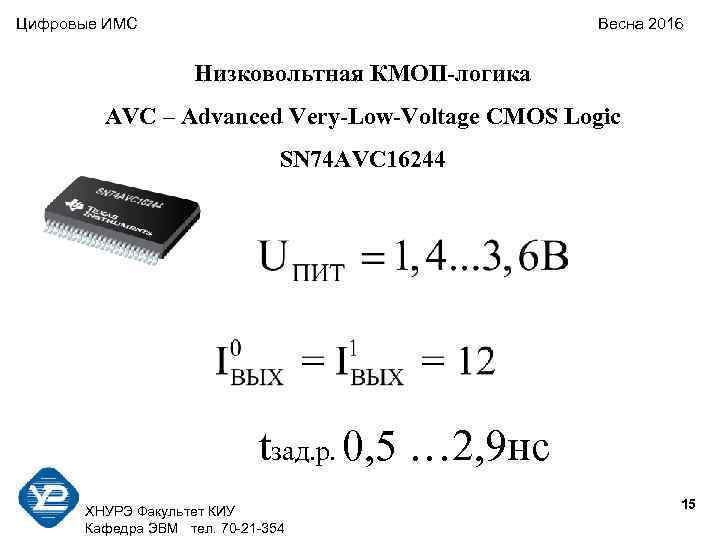

Цифровые ИМС Весна 2016 Низковольтная КМОП-логика AVC – Advanced Very-Low-Voltage CMOS Logic SN 74 AVC 16244 tзад. р. 0, 5 … 2, 9 нс 15 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

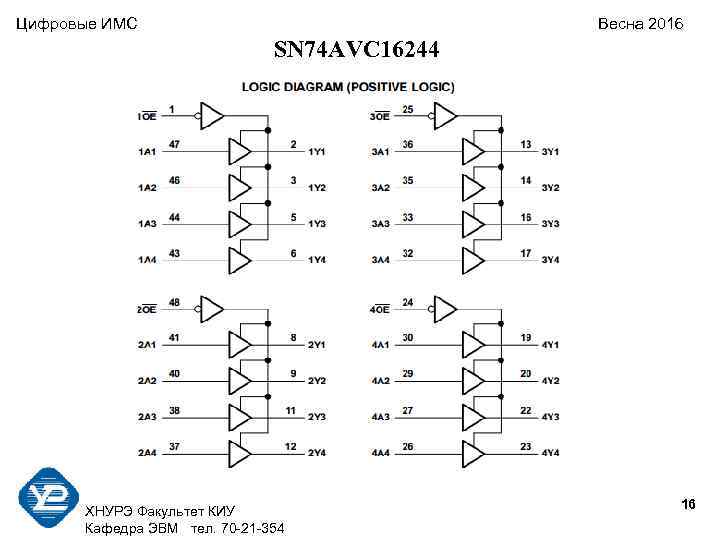

Цифровые ИМС Весна 2016 SN 74 AVC 16244 16 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Цифровые ИМС Весна 2016 ALVT - Advanced Low Voltage CMOS Technology SN 74 ALVTH 32244 (32 bit buffer/driver with 3 -state outputs 17 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Цифровые ИМС Весна 2016 Низковольтная КМОП-логика Би. КМОП-логика 18 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Цифровые ИМС Весна 2016 Би. КМОП-логика ALB (Advanced Low-Voltage Bi. CMOS) SN 74 ALB 16244 19 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

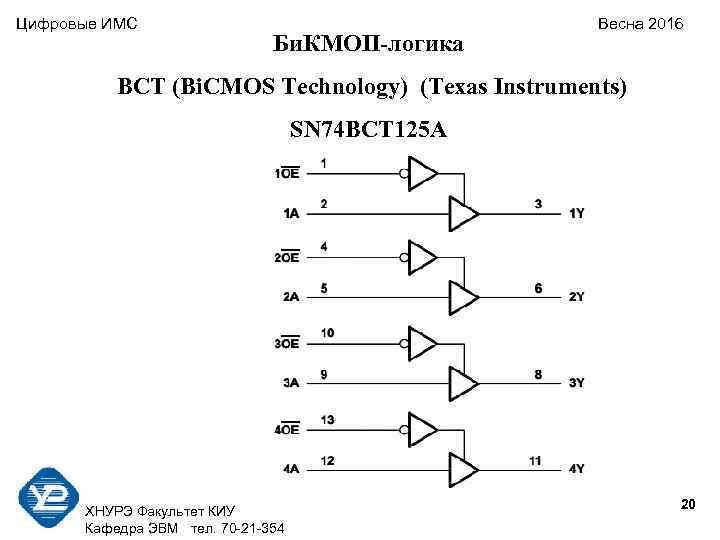

Цифровые ИМС Весна 2016 Би. КМОП-логика BCT (Bi. CMOS Technology) (Texas Instruments) SN 74 BCT 125 A 20 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

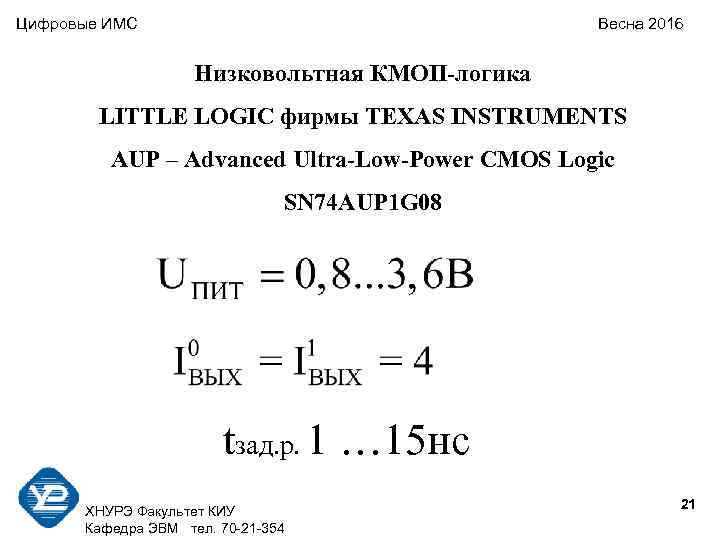

Цифровые ИМС Весна 2016 Низковольтная КМОП-логика LITTLE LOGIC фирмы TEXAS INSTRUMENTS AUP – Advanced Ultra-Low-Power CMOS Logic SN 74 AUP 1 G 08 tзад. р. 1 … 15 нс 21 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

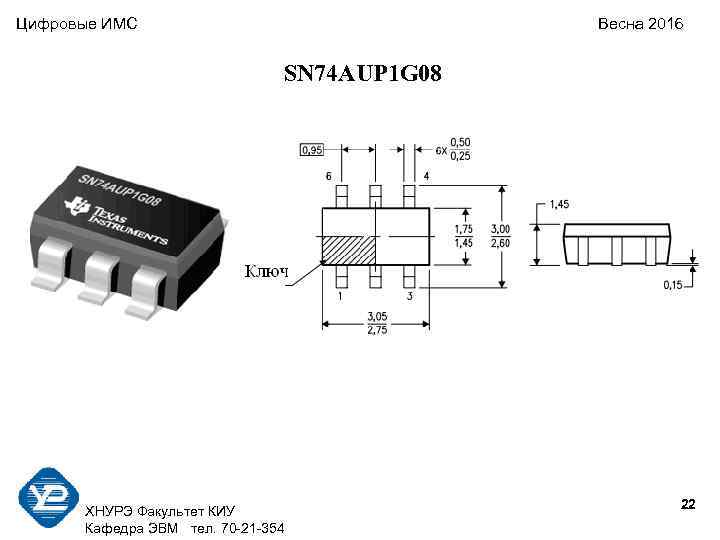

Цифровые ИМС Весна 2016 SN 74 AUP 1 G 08 22 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

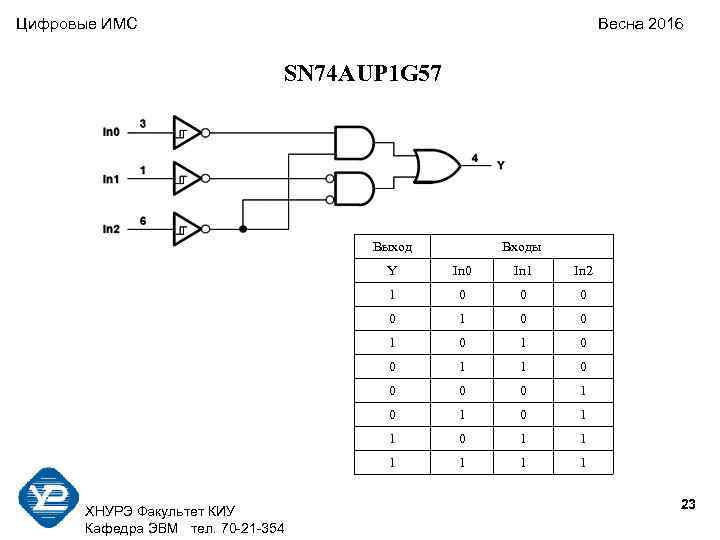

Цифровые ИМС Весна 2016 SN 74 AUP 1 G 57 Выход Входы Y In 0 In 1 In 2 1 0 0 0 1 0 1 0 1 0 1 1 0 0 0 1 0 1 0 1 0 1 1 1 1 23 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

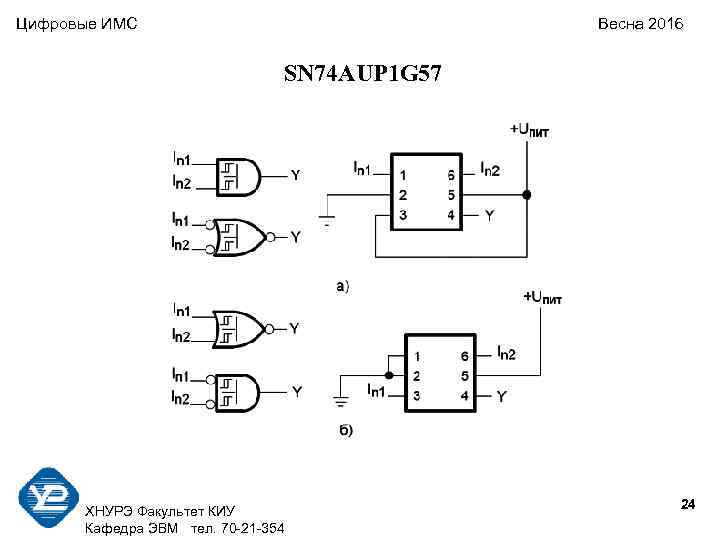

Цифровые ИМС Весна 2016 SN 74 AUP 1 G 57 24 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Цифровые ИМС Весна 2016 AUC – Advanced Ultra-Low-Voltage CMOS Logic SN 74 AUC 00 25 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Цифровые ИМС Весна 2016 LVC – Low-Voltage CMOS Technology SN 74 LVC 1 G 00 tзад. р. 1 … 9 нс 26 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Цифровые ИМС Весна 2016 AHC/AHCT - Advanced High-Speed CMOS Technology SN 74 AHC 08 tзад. р. 1 … 9 нс 27 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

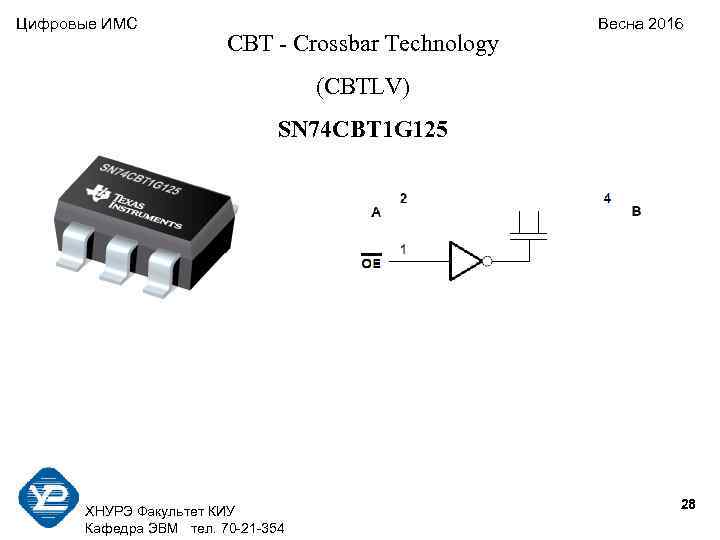

Цифровые ИМС Весна 2016 CBT - Crossbar Technology (CBTLV) SN 74 CBT 1 G 125 28 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Цифровые ИМС Весна 2016 Зарубежные аналоги серий цифровых интегральных микросхем производства СНГ КМОП ТТЛ СНГ заруб +Uп, В СНГ заруб +Uп, В 164, 176 4000(74 C) 3. . 15; 9 155 74 5 561, 564 4000 A 3. . 15 531 74 S 5 1561 4000 B 3. . 18 555 74 LS 5 1554 74 AC 2. . 6 1533 74 ALS 5 1564 54/74 HC 2. . 6 1531 74 F 5 1594 ACT 2. . 6 - FAST 5 29 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

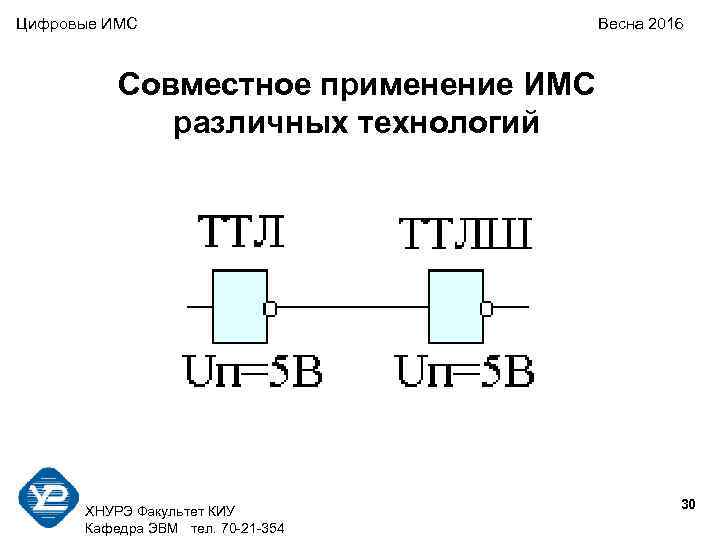

Цифровые ИМС Весна 2016 Совместное применение ИМС различных технологий 30 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

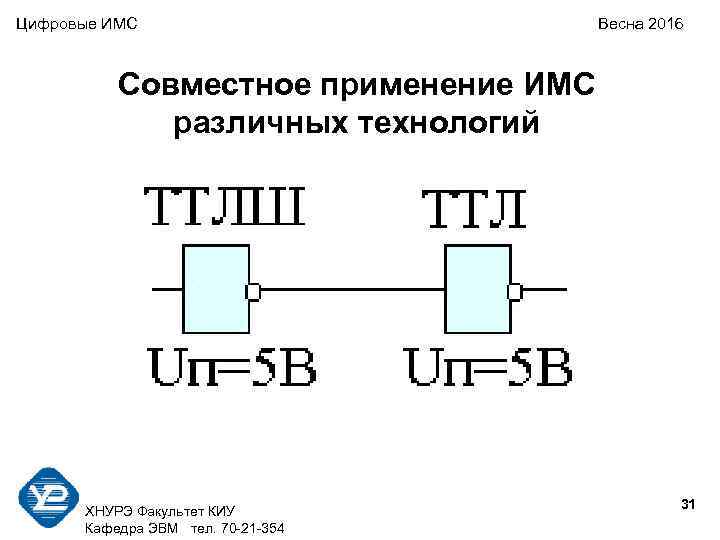

Цифровые ИМС Весна 2016 Совместное применение ИМС различных технологий 31 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

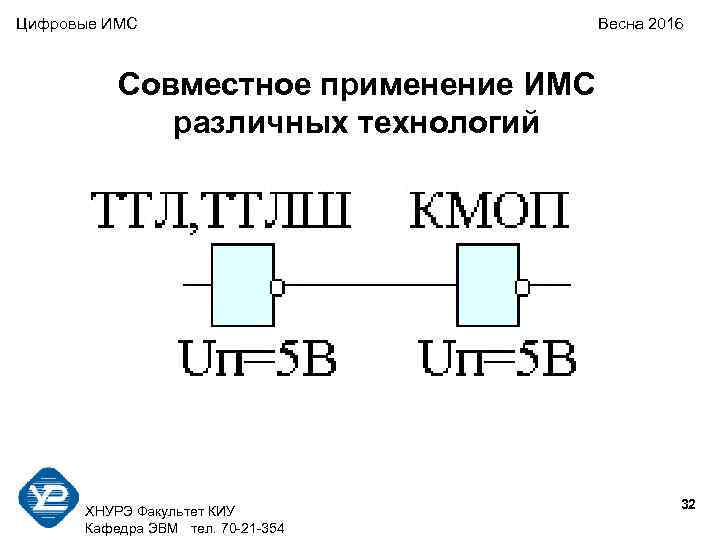

Цифровые ИМС Весна 2016 Совместное применение ИМС различных технологий 32 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

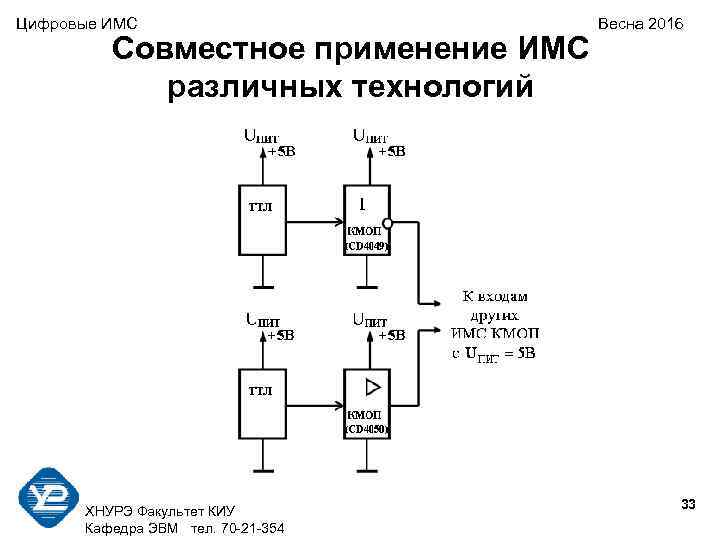

Цифровые ИМС Весна 2016 Совместное применение ИМС различных технологий 33 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Цифровые ИМС Весна 2016 Совместное применение ИМС различных технологий 34 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

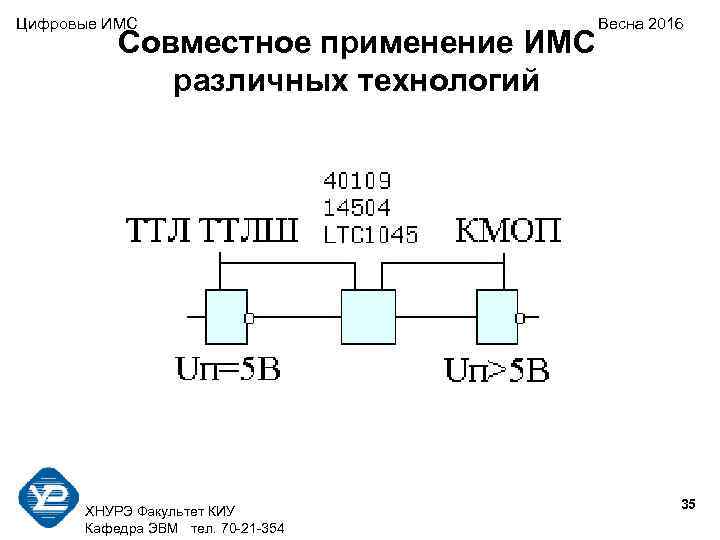

Цифровые ИМС Весна 2016 Совместное применение ИМС различных технологий 35 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

Цифровые ИМС Весна 2016 Совместное применение ИМС различных технологий 36 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

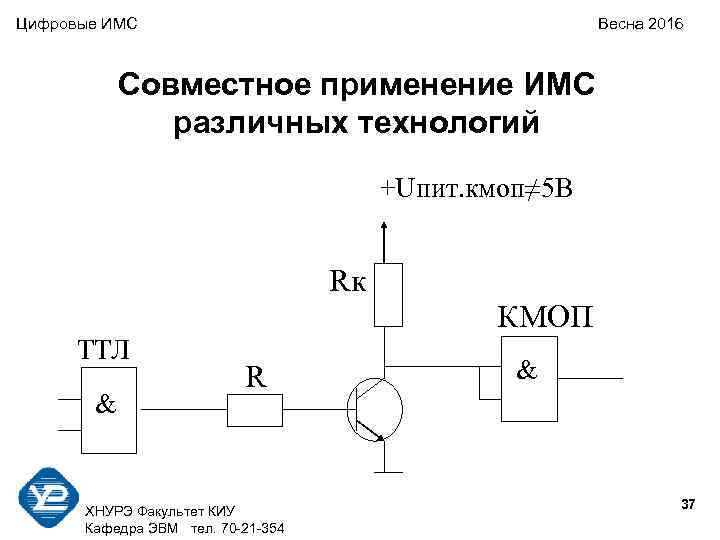

Цифровые ИМС Весна 2016 Совместное применение ИМС различных технологий +Uпит. кмоп≠ 5 В Rк КМОП ТТЛ R & 37 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

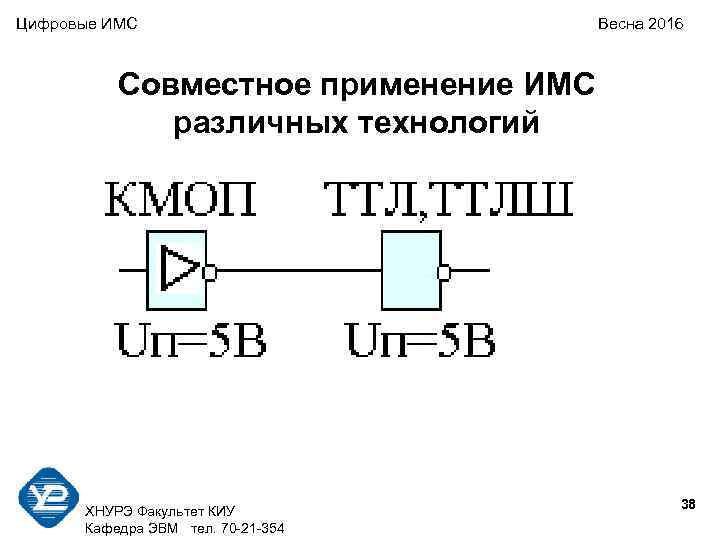

Цифровые ИМС Весна 2016 Совместное применение ИМС различных технологий 38 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

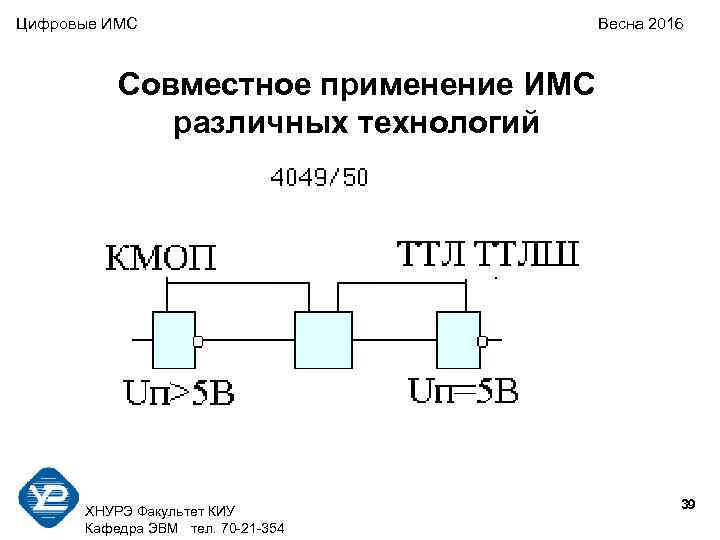

Цифровые ИМС Весна 2016 Совместное применение ИМС различных технологий 39 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

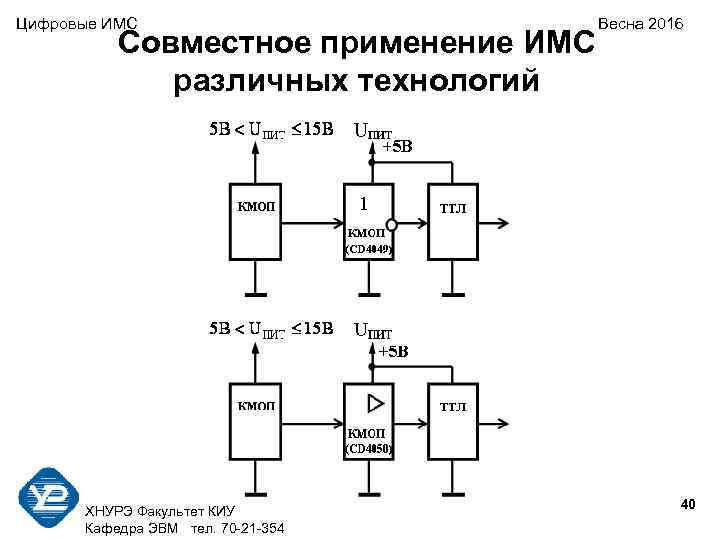

Цифровые ИМС Весна 2016 Совместное применение ИМС различных технологий 40 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

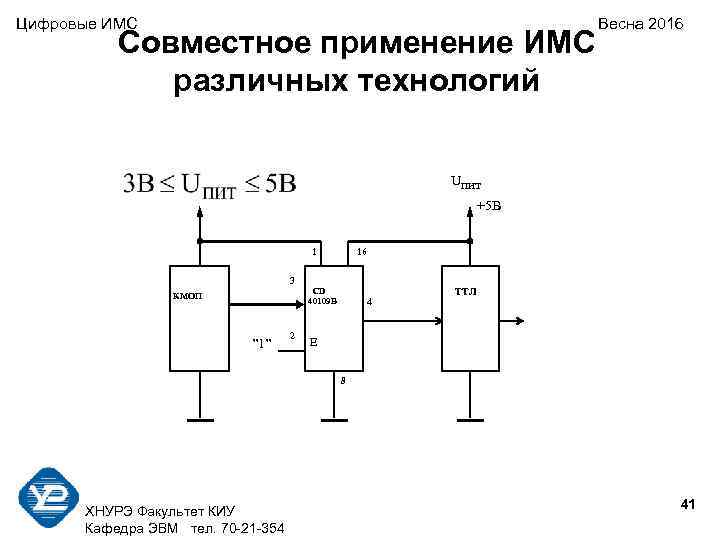

Цифровые ИМС Весна 2016 Совместное применение ИМС различных технологий UПИТ +5 В 1 16 3 CD ТТЛ КМОП 40109 В 4 2 ” 1” Е 8 41 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

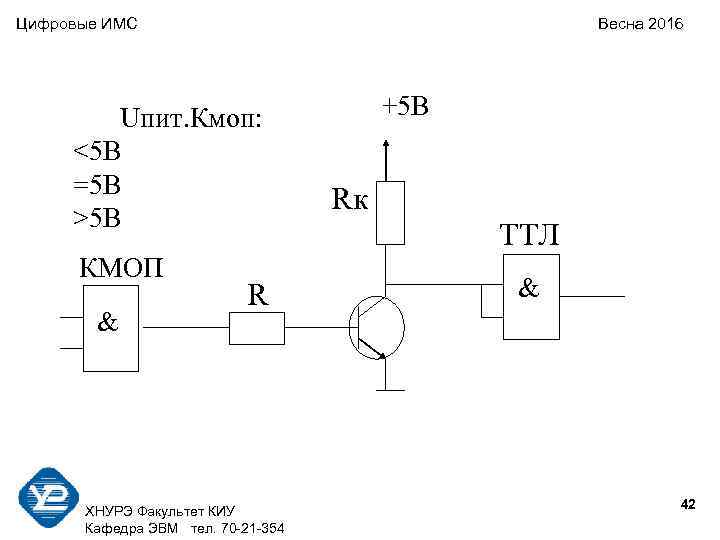

Цифровые ИМС Весна 2016 Uпит. Кмоп: +5 В <5 B =5 B Rк >5 B ТТЛ КМОП R & 42 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

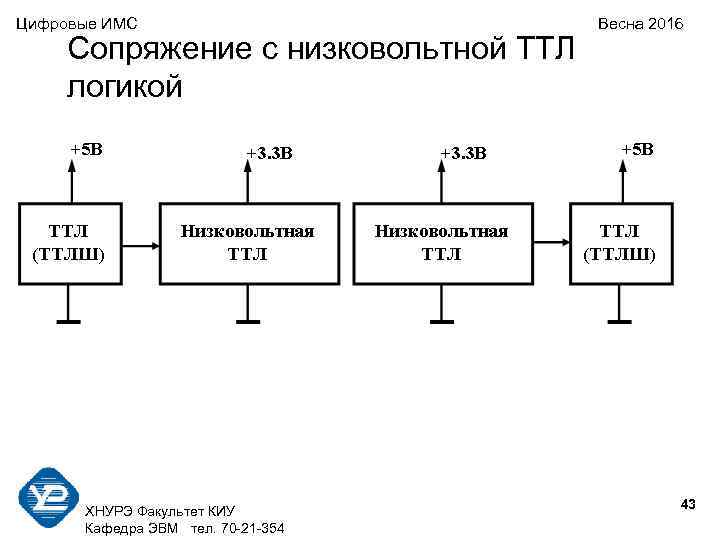

Цифровые ИМС Весна 2016 Сопряжение с низковольтной ТТЛ логикой 43 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

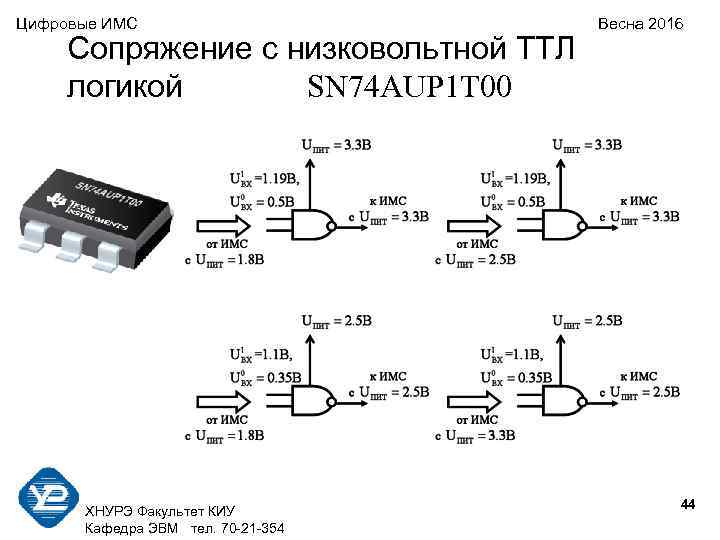

Цифровые ИМС Весна 2016 Сопряжение с низковольтной ТТЛ логикой SN 74 AUP 1 T 00 44 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

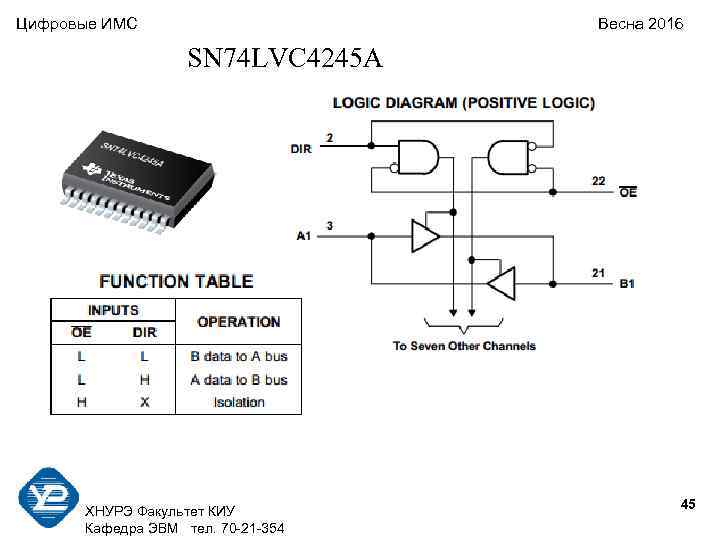

Цифровые ИМС Весна 2016 SN 74 LVC 4245 A 45 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354

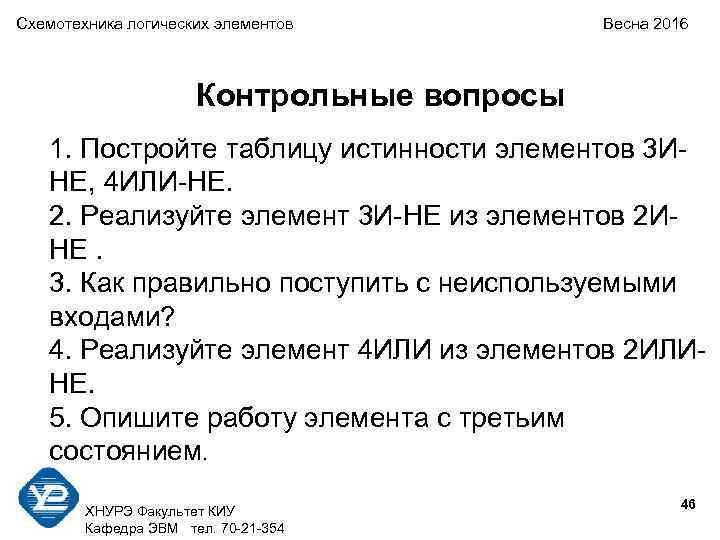

Схемотехника логических элементов Весна 2016 Контрольные вопросы 1. Постройте таблицу истинности элементов 3 И- НЕ, 4 ИЛИ-НЕ. 2. Реализуйте элемент 3 И-НЕ из элементов 2 И- НЕ. 3. Как правильно поступить с неиспользуемыми входами? 4. Реализуйте элемент 4 ИЛИ из элементов 2 ИЛИ- НЕ. 5. Опишите работу элемента с третьим состоянием. 46 ХНУРЭ Факультет КИУ Кафедра ЭВМ тел. 70 -21 -354
