Схемне зображення мереж синхронізації Лекція 3 - 1
Підмережі SEC Число можливих підмереж SEC дуже велике, але принципово вони мало відрізняються одна від одної, тому можливо прийти до обмеженого числа прикладів підмереж SEC, визначення для них параметрів SSM, і адаптувати їх для застосування в реальних мережах синхронізації.

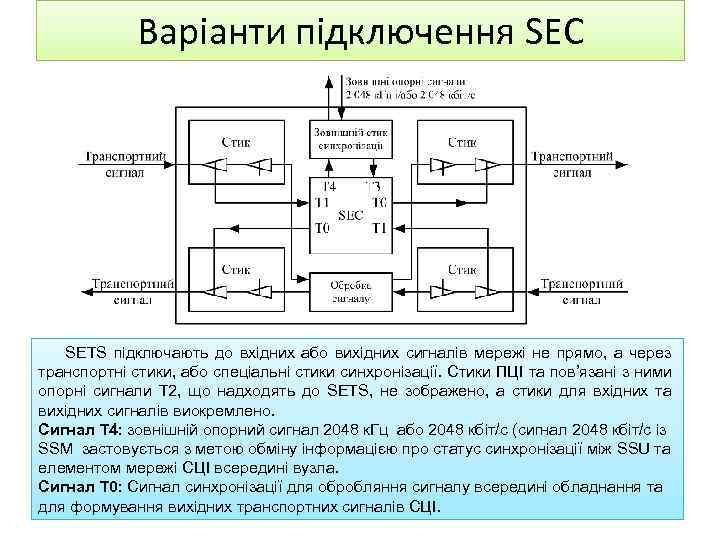

Варіанти підключення SEC SETS підключають до вхідних або вихідних сигналів мережі не прямо, а через транспортні стики, або спеціальні стики синхронізації. Стики ПЦІ та пов’язані з ними опорні сигнали Т 2, що надходять до SETS, не зображено, а стики для вхідних та вихідних сигналів виокремлено. Сигнал Т 4: зовнішній опорний сигнал 2048 к. Гц або 2048 кбіт/с (сигнал 2048 кбіт/с із SSM застовується з метою обміну інформацією про статус синхронізації між SSU та елементом мережі СЦІ всередині вузла. Сигнал Т 0: Сигнал синхронізації для обробляння сигналу всередині обладнання та для формування вихідних транспортних сигналів СЦІ.

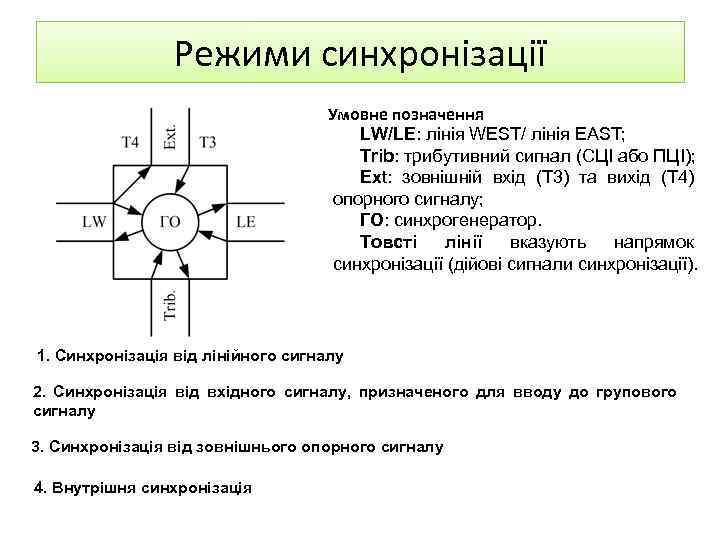

Режими синхронізації Умовне позначення LW/LE: лінія WEST/ лінія EAST; Trib: трибутивний сигнал (СЦІ або ПЦI); Ext: зовнішній вхід (Т 3) та вихід (Т 4) опорного сигналу; ГО: синхрогенератор. Товсті лінії вказують напрямок синхронізації (дійові сигнали синхронізації). 1. Синхронізація від лінійного сигналу 2. Синхронізація від вхідного сигналу, призначеного для вводу до групового сигналу 3. Синхронізація від зовнішнього опорного сигналу 4. Внутрішня синхронізація

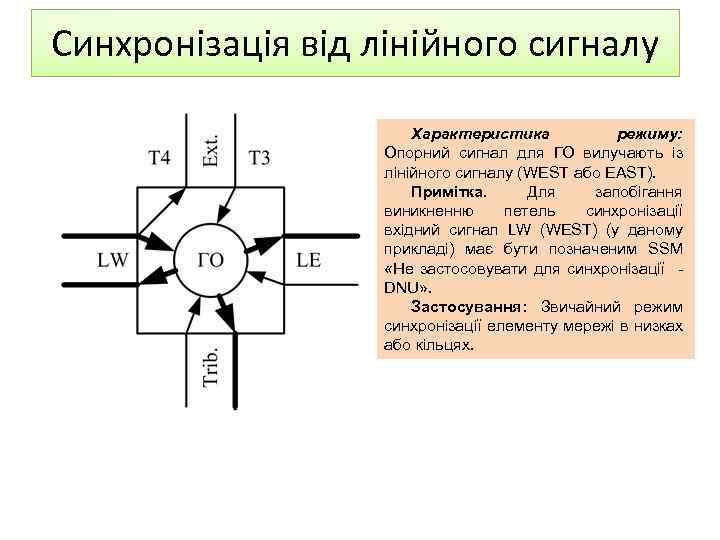

Синхронізація від лінійного сигналу Характеристика режиму: Опорний сигнал для ГО вилучають із лінійного сигналу (WEST або EAST). Примітка. Для запобігання виникненню петель синхронізації вхідний сигнал LW (WEST) (у даному прикладі) має бути позначеним SSM «Не застосовувати для синхронізації DNU» . Застосування: Звичайний режим синхронізації елементу мережі в низках або кільцях.

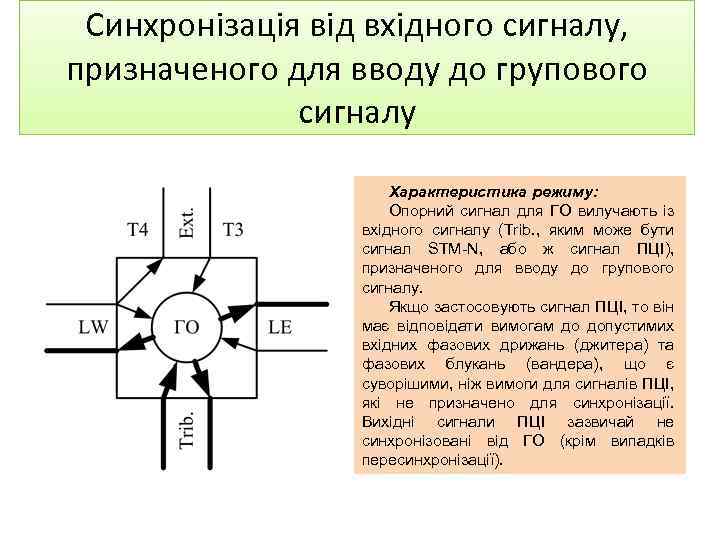

Синхронізація від вхідного сигналу, призначеного для вводу до групового сигналу Характеристика режиму: Опорний сигнал для ГО вилучають із вхідного сигналу (Trib. , яким може бути сигнал STM-N, або ж сигнал ПЦІ), призначеного для вводу до групового сигналу. Якщо застосовують сигнал ПЦІ, то він має відповідати вимогам до допустимих вхідних фазових дрижань (джитера) та фазових блукань (вандера), що є суворішими, ніж вимоги для сигналів ПЦІ, які не призначено для синхронізації. Вихідні сигнали ПЦІ зазвичай не синхронізовані від ГО (крім випадків пересинхронізації).

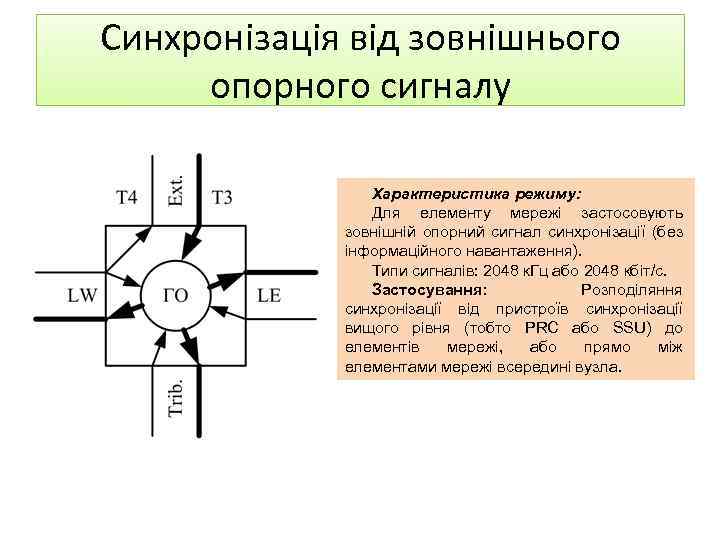

Синхронізація від зовнішнього опорного сигналу Характеристика режиму: Для елементу мережі застосовують зовнішній опорний сигнал синхронізації (без інформаційного навантаження). Типи сигналів: 2048 к. Гц або 2048 кбіт/с. Застосування: Розподіляння синхронізації від пристроїв синхронізації вищого рівня (тобто PRC або SSU) до елементів мережі, або прямо між елементами мережі всередині вузла.
Внутрішня синхронізація Характеристика режиму: Пристрій синхронізації елементу мережі не синхронізовано опорним сигналом. Внутрішню синхронізацію застосовують у режимі вільних коливань та в режимі утримування частоти. Елементи з SEC у режимі вільних коливань (тобто, без зовнішнього опорного сигналу) в синхронній мережі є недопустимими. Режим утримування частоти починається одразу після втрати сигналу від вибраного опорного джерела і немає придатного альтернативного джерела. Елемент мережі повинен щонайшвидше повернутися до синхронної роботи, наприклад, за допомогою автоматичного реконфігурування.
Приклад побудови мережі із застосуванням різних режимів синхронізації
Передавання синхронізації низкою елементів СЦІ Передавання синхронізації за нормальних умов Передавання синхронізації у випадку пошкодження

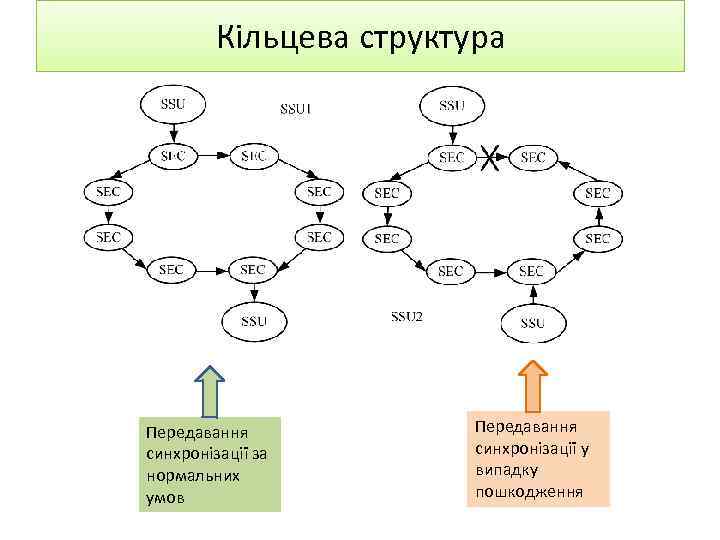

Кільцева структура Передавання синхронізації за нормальних умов Передавання синхронізації у випадку пошкодження

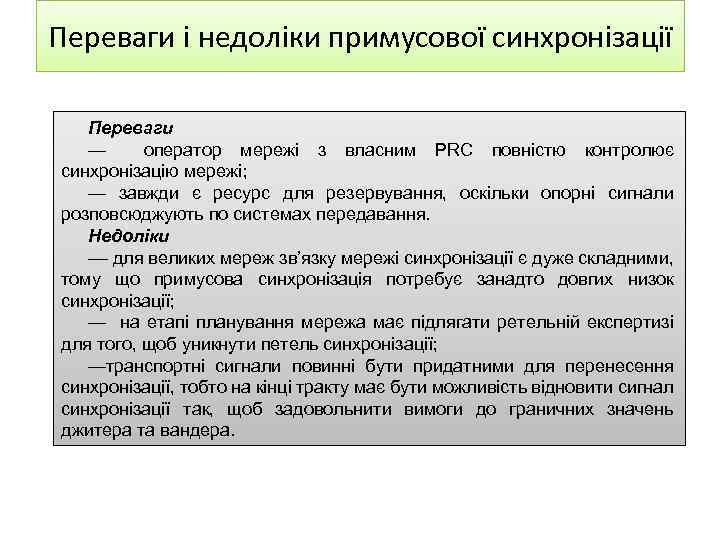

Переваги і недоліки примусової синхронізації Переваги — оператор мережі з власним PRC повністю контролює синхронізацію мережі; — завжди є ресурс для резервування, оскільки опорні сигнали розповсюджують по системах передавання. Недоліки –– для великих мереж зв’язку мережі синхронізації є дуже складними, тому що примусова синхронізація потребує занадто довгих низок синхронізації; — на етапі планування мережа має підлягати ретельній експертизі для того, щоб уникнути петель синхронізації; —транспортні сигнали повинні бути придатними для перенесення синхронізації, тобто на кінці тракту має бути можливість відновити сигнал синхронізації так, щоб задовольнити вимоги до граничних значень джитера та вандера.

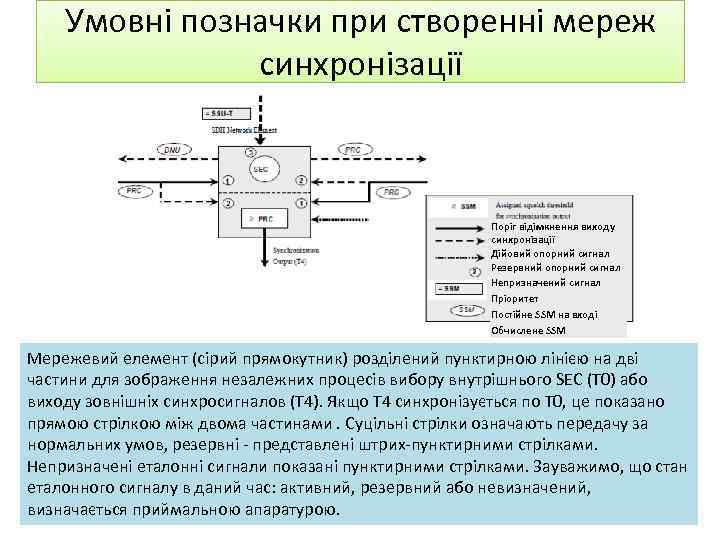

Умовні позначки при створенні мереж синхронізації Поріг відімкнення виходу синхронізації Дійовий опорний сигнал Резервний опорний сигнал Непризначений сигнал Пріоритет Постійне SSM на вході Обчислене SSM Мережевий елемент (сірий прямокутник) розділений пунктирною лінією на дві частини для зображення незалежних процесів вибору внутрішнього SEC (T 0) або виходу зовнішніх синхросигналов (T 4). Якщо T 4 синхронізується по T 0, це показано прямою стрілкою між двома частинами. Суцільні стрілки означають передачу за нормальних умов, резервні - представлені штрих-пунктирними стрілками. Непризначені еталонні сигнали показані пунктирними стрілками. Зауважимо, що стан еталонного сигналу в даний час: активний, резервний або невизначений, визначається приймальною апаратурою.

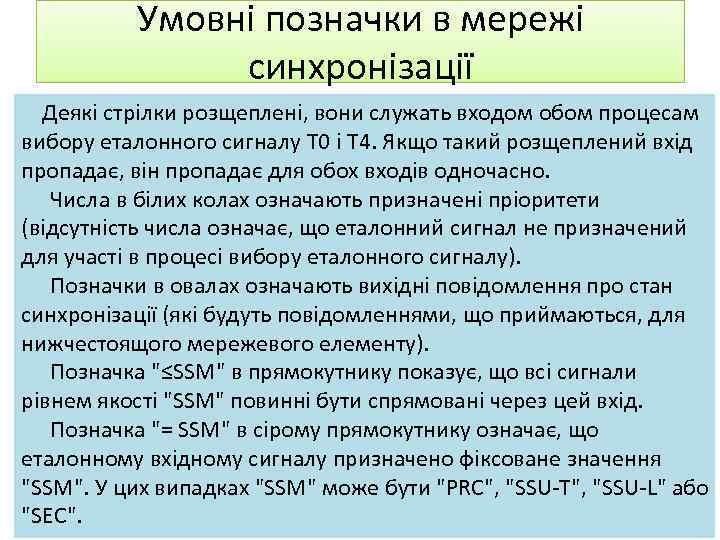

Умовні позначки в мережі синхронізації Деякі стрілки розщеплені, вони служать входом обом процесам вибору еталонного сигналу T 0 і T 4. Якщо такий розщеплений вхід пропадає, він пропадає для обох входів одночасно. Числа в білих колах означають призначені пріоритети (відсутність числа означає, що еталонний сигнал не призначений для участі в процесі вибору еталонного сигналу). Позначки в овалах означають вихідні повідомлення про стан синхронізації (які будуть повідомленнями, що приймаються, для нижчестоящого мережевого елементу). Позначка "≤SSM" в прямокутнику показує, що всі сигнали рівнем якості "SSM" повинні бути спрямовані через цей вхід. Позначка "= SSM" в сірому прямокутнику означає, що еталонному вхідному сигналу призначено фіксоване значення "SSM". У цих випадках "SSM" може бути "PRC", "SSU-T", "SSU-L" або "SEC".
Кільцева мережа SEC з одним джерелом і приймачем SSU На рівні SSU потік синхронізації йде з SSU-1 в SSU-2. Вузлу SSU-2 потрібний інший еталонний сигнал від іншого джерела, він знаходиться поза областю розповсюдження цієї підмережі SEC, також як еталонні сигнали SSU-1.

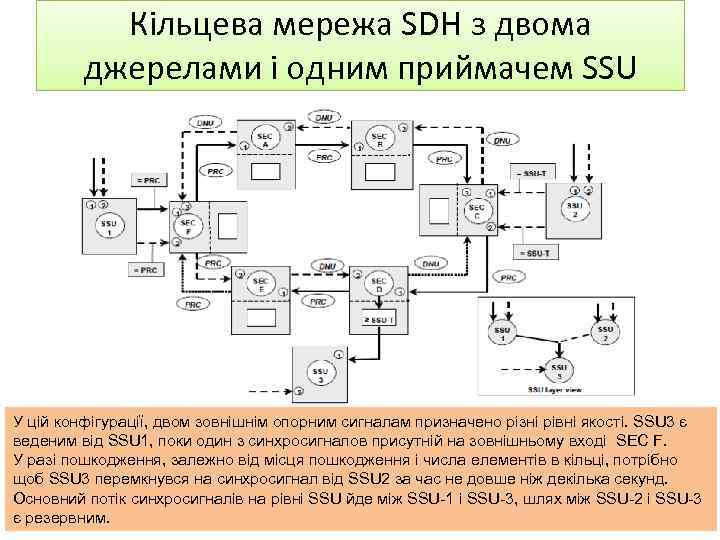

Кільцева мережа SDH з двома джерелами і одним приймачем SSU У цій конфігурації, двом зовнішнім опорним сигналам призначено різні рівні якості. SSU 3 є веденим від SSU 1, поки один з синхросигналов присутній на зовнішньому вході SEC F. У разі пошкодження, залежно від місця пошкодження і числа елементів в кільці, потрібно щоб SSU 3 перемкнувся на синхросигнал від SSU 2 за час не довше ніж декілька секунд. Основний потік синхросигналів на рівні SSU йде між SSU-1 і SSU-3, шлях між SSU-2 і SSU-3 є резервним.

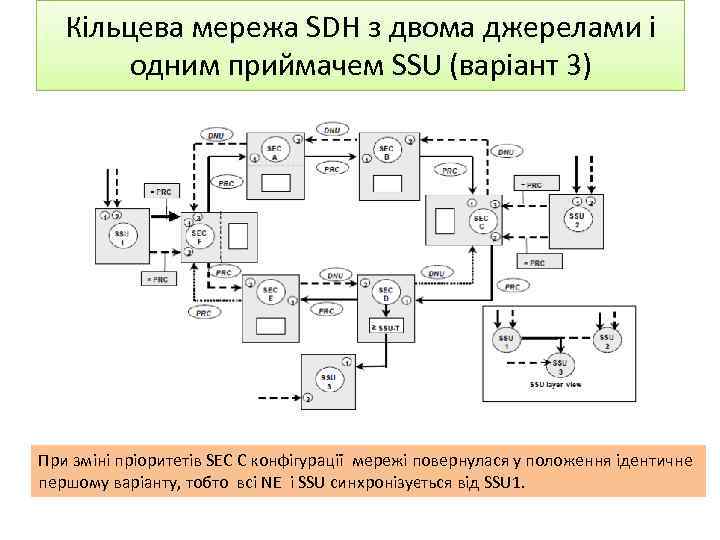

Кільцева мережа SDH з двома джерелами і одним приймачем SSU (варіант 3) При зміні пріоритетів SEC С конфігурації мережі повернулася у положення ідентичне першому варіанту, тобто всі NE і SSU синхронізується від SSU 1.

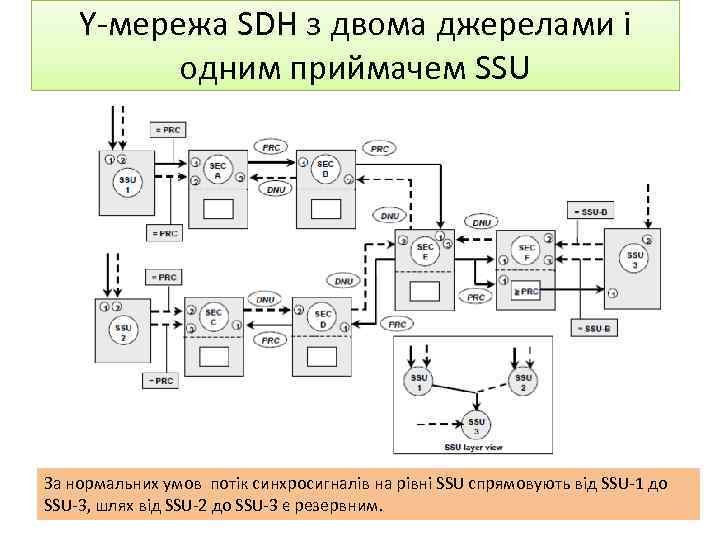

Y-мережа SDH з двома джерелами і одним приймачем SSU За нормальних умов потік синхросигналів на рівні SSU спрямовують від SSU-1 до SSU-3, шлях від SSU-2 до SSU-3 є резервним.
Синхронізація лінійної мережі SDH з фільтрацією (блокуванням) SSU Обхідне блокування SSU 2, як показано на рівні SSU, не повинне застосовуватися, якщо в результаті цього між SSU 1 і SSU 3 створюється низка з більш ніж 20 SEC.

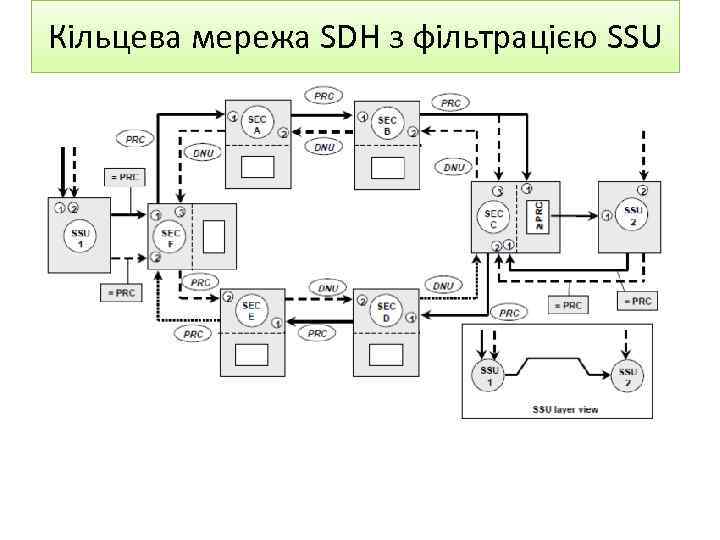

Кільцева мережа SDH з фільтрацією SSU
