Схема загрузки Содержание Назначение схемы загрузки Виды схем

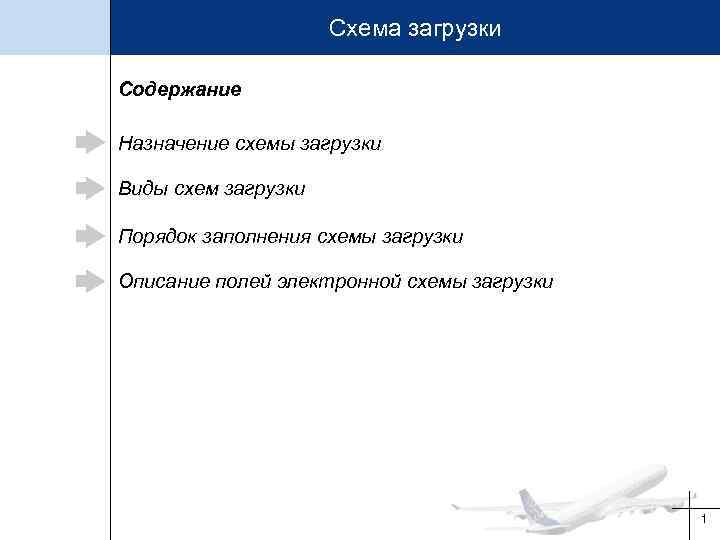

Схема загрузки Содержание Назначение схемы загрузки Виды схем загрузки Порядок заполнения схемы загрузки Описание полей электронной схемы загрузки 1

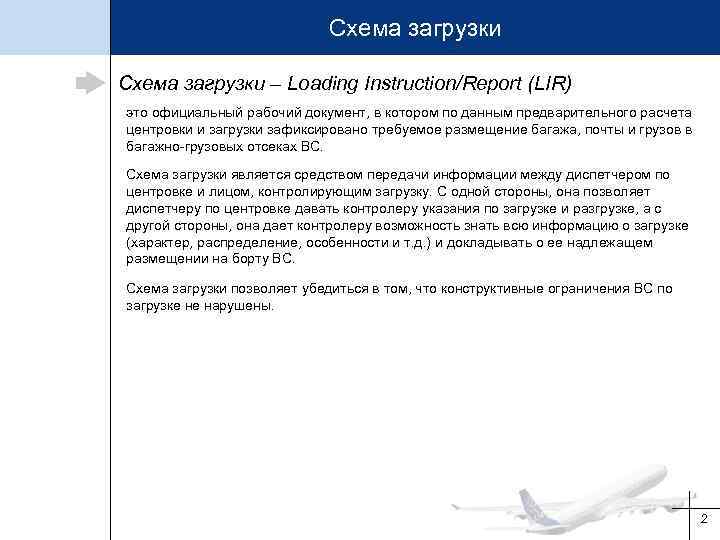

Схема загрузки – Loading Instruction/Report (LIR) это официальный рабочий документ, в котором по данным предварительного расчета центровки и загрузки зафиксировано требуемое размещение багажа, почты и грузов в багажно-грузовых отсеках ВС. Схема загрузки является средством передачи информации между диспетчером по центровке и лицом, контролирующим загрузку. С одной стороны, она позволяет диспетчеру по центровке давать контролеру указания по загрузке и разгрузке, а с другой стороны, она дает контролеру возможность знать всю информацию о загрузке (характер, распределение, особенности и т. д. ) и докладывать о ее надлежащем размещении на борту ВС. Схема загрузки позволяет убедиться в том, что конструктивные ограничения ВС по загрузке не нарушены. 2

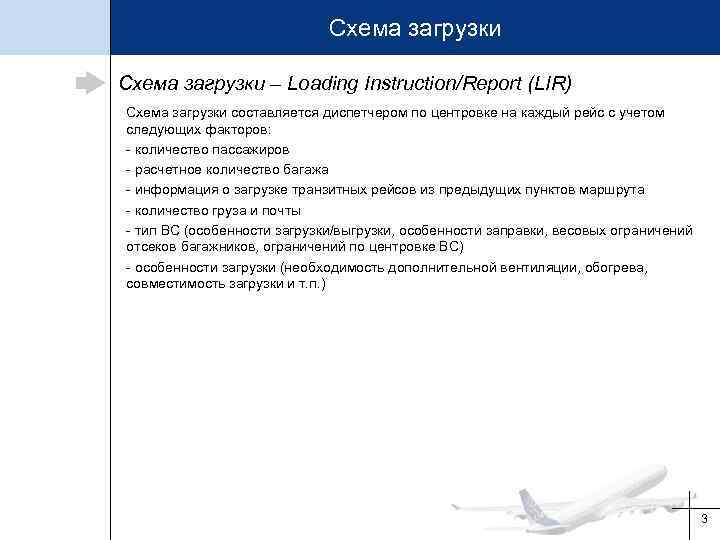

Схема загрузки – Loading Instruction/Report (LIR) Схема загрузки составляется диспетчером по центровке на каждый рейс с учетом следующих факторов: - количество пассажиров - расчетное количество багажа - информация о загрузке транзитных рейсов из предыдущих пунктов маршрута - количество груза и почты - тип ВС (особенности загрузки/выгрузки, особенности заправки, весовых ограничений отсеков багажников, ограничений по центровке ВС) - особенности загрузки (необходимость дополнительной вентиляции, обогрева, совместимость загрузки и т. п. ) 3

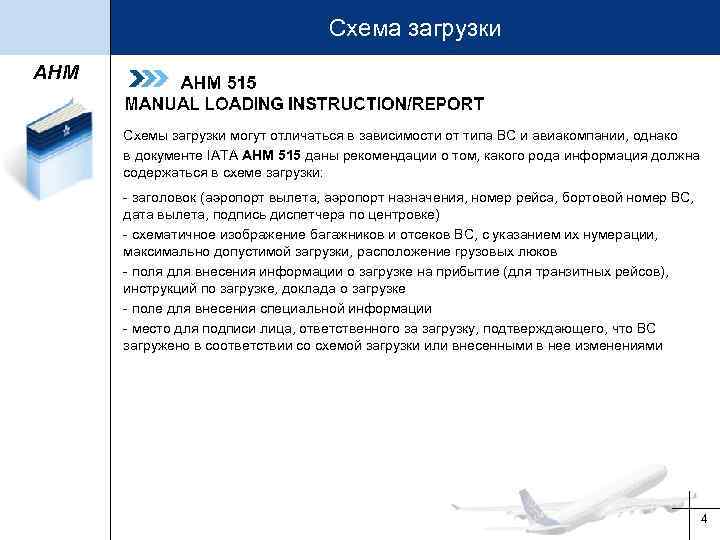

Схема загрузки AHM Схемы загрузки могут отличаться в зависимости от типа ВС и авиакомпании, однако в документе IATA AHM 515 даны рекомендации о том, какого рода информация должна содержаться в схеме загрузки: - заголовок (аэропорт вылета, аэропорт назначения, номер рейса, бортовой номер ВС, дата вылета, подпись диспетчера по центровке) - схематичное изображение багажников и отсеков ВС, с указанием их нумерации, максимально допустимой загрузки, расположение грузовых люков - поля для внесения информации о загрузке на прибытие (для транзитных рейсов), инструкций по загрузке, доклада о загрузке - поле для внесения специальной информации - место для подписи лица, ответственного за загрузку, подтверждающего, что ВС загружено в соответствии со схемой загрузки или внесенными в нее изменениями 4

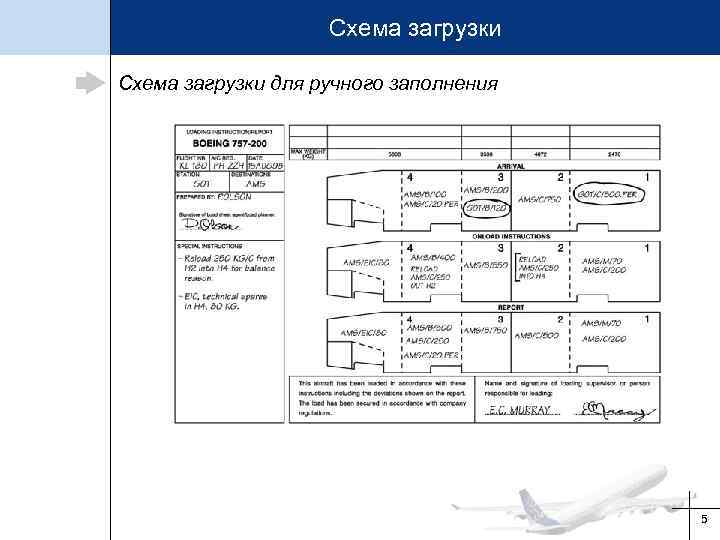

Схема загрузки для ручного заполнения 5

Схема загрузки для ручного заполнения 6

Схема загрузки для ручного заполнения AF 434 F-AOIL 18 MAR LED CDG Ivanov CDG/EIC/80 CDG/B/400 CDG/C/250 CDG/EIC/80 CDG/B/375 CDG/C/250 CDG/B/550 CDG/B/673 CDG/M/70 CDG/C/200 Petrov Коды и сокращения для заполнения схемы загрузки – AHM 510 7

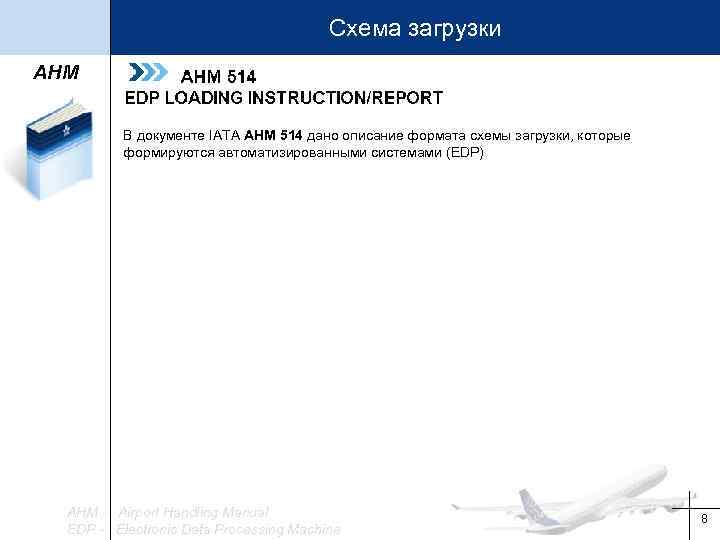

Схема загрузки AHM В документе IATA AHM 514 дано описание формата схемы загрузки, которые формируются автоматизированными системами (EDP) AHM - Airport Handling Manual EDP - Electronic Data Processing Machine 8

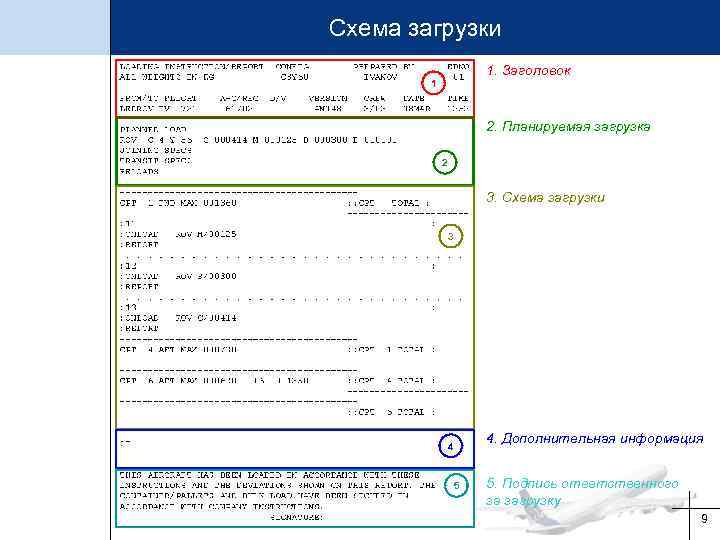

Схема загрузки 1. Заголовок 1 2. Планируемая загрузка 2 3. Схема загрузки 3 4. Дополнительная информация 4 5 5. Подпись ответственного за загрузку 9

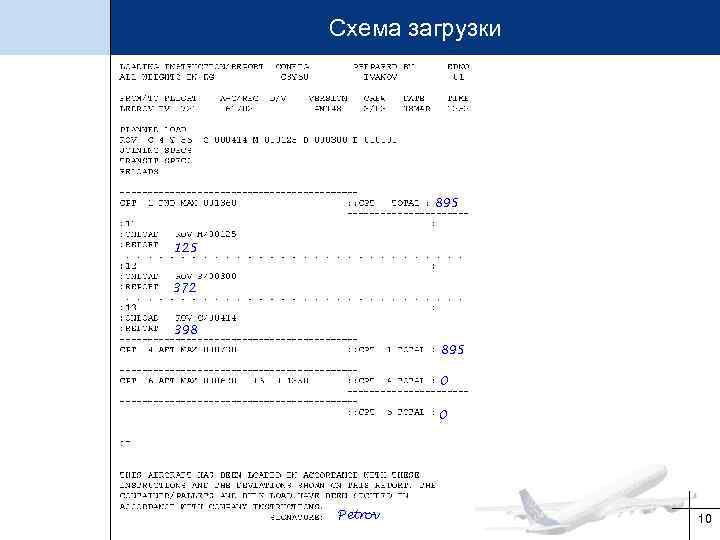

Схема загрузки 895 125 372 398 895 0 0 Petrov 10
