Схема строения вегетативной автономной нервной системы Парасимпатическая А

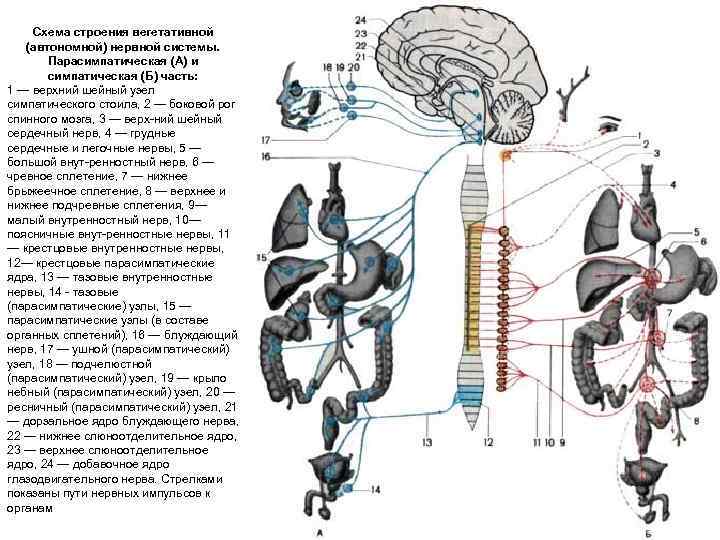

Схема строения вегетативной (автономной) нервной системы. Парасимпатическая (А) и симпатическая (Б) часть: 1 — верхний шейный узел симпатического стоила, 2 — боковой рог спинного мозга, 3 — верх ний шейный сердечный нерв, 4 — грудные сердечные и легочные нервы, 5 — большой внут ренностный нерв, 6 — чревное сплетение, 7 — нижнее брыжеечное сплетение, 8 — верхнее и нижнее подчревные сплетения, 9— малый внутренностный нерв, 10— поясничные внут ренностные нервы, 11 — крестцовые внутренностные нервы, 12— крестцовые парасимпатические ядра, 13 — тазовые внутренностные нервы, 14 тазовые (парасимпатические) узлы, 15 — парасимпатические узлы (в составе органных сплетений), 16 — блуждающий нерв, 17 — ушной (парасимпатический) узел, 18 — подчелюстной (парасимпатический) узел, 19 — крыло небный (парасимпатический) узел, 20 — ресничный (парасимпатический) узел, 21 — дорзальное ядро блуждающего нерва, 22 — нижнее слюноотделительное ядро, 23 — верхнее слюноотделительное ядро, 24 — добавочное ядро глазодвигательного нерва. Стрелками показаны пути нервных импульсов к органам

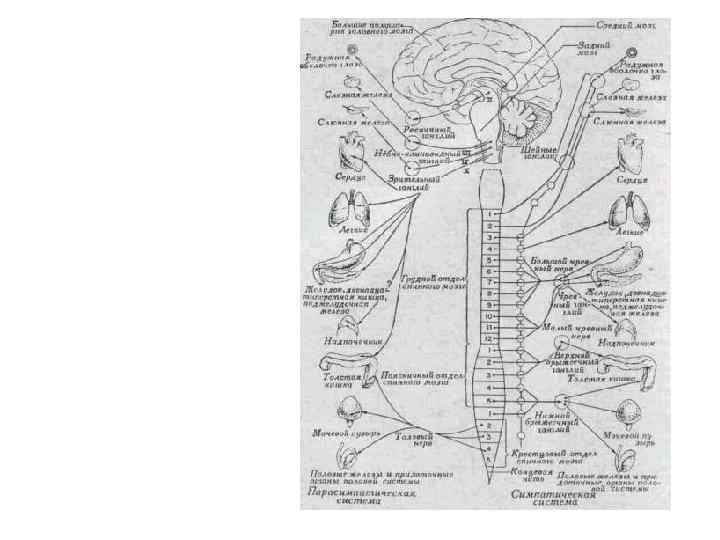

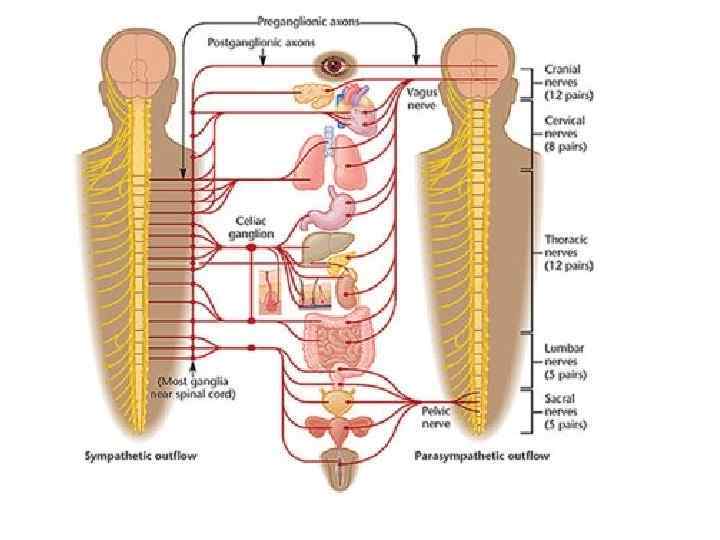

Автономная (вегетативная) иннервация внутренних органов

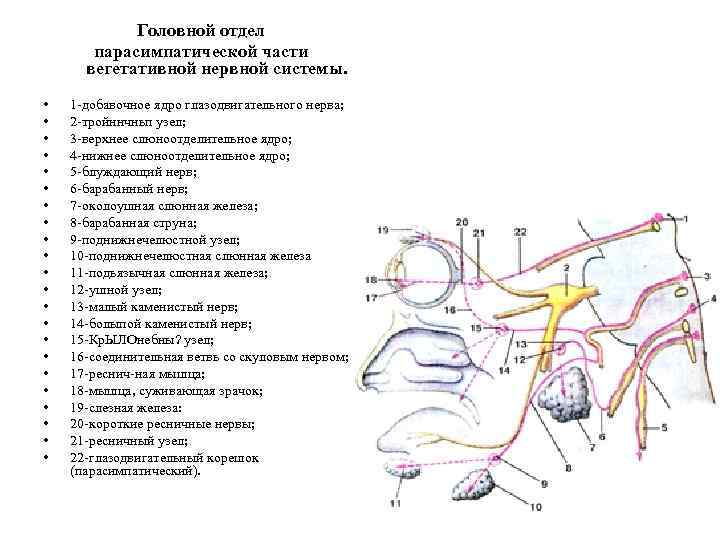

Головной отдел парасимпатической части вегетативной нервной системы. • • • • • • 1 -добавочное ядро глазодвигательного нерва; 2 -тройннчньп узел; 3 -верхнее слюноотделительное ядро; 4 -нижнее слюноотделительное ядро; 5 -блуждающий нерв; 6 -барабанный нерв; 7 -околоушная слюнная железа; 8 -барабанная струна; 9 -поднижнечелюстной узел; 10 -поднижнечелюстная слюнная железа 11 -подьязычная слюнная железа; 12 -ушной узел; 13 -малый каменистый нерв; 14 -болыпой каменистый нерв; 15 -Кр. ЫЛОнебны? узел; 16 -соединительная ветвь со скуловым нервом; 17 -реснич-ная мышца; 18 -мышца, суживающая зрачок; 19 -слезная железа: 20 -короткие ресничные нервы; 21 -ресничный узел; 22 -глазодвигательный корешок (парасимпатический).

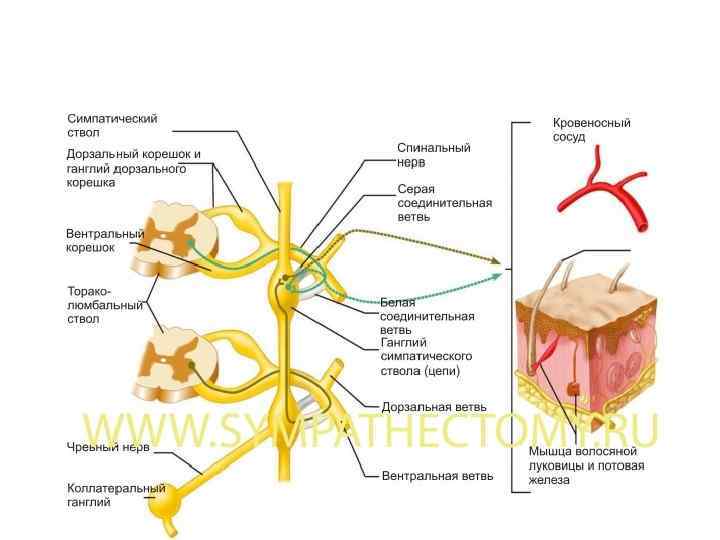

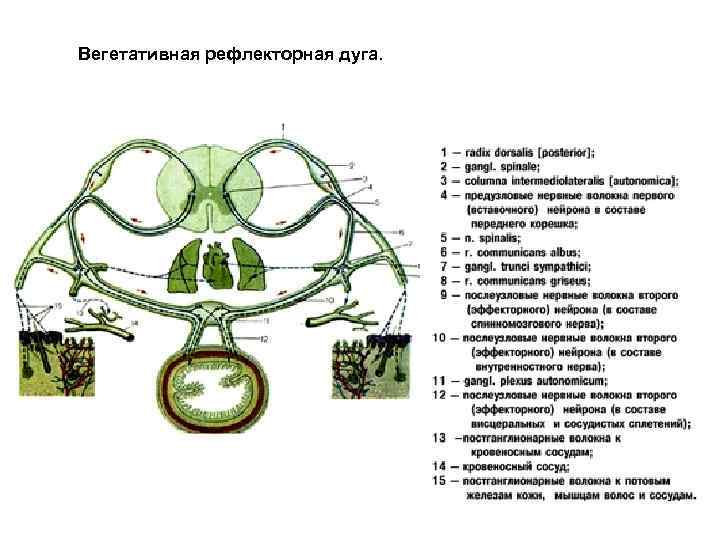

Вегетативная рефлекторная дуга.

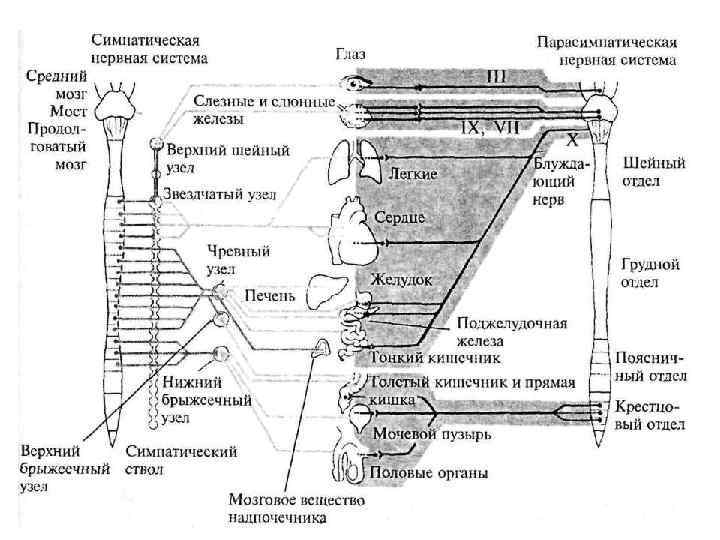

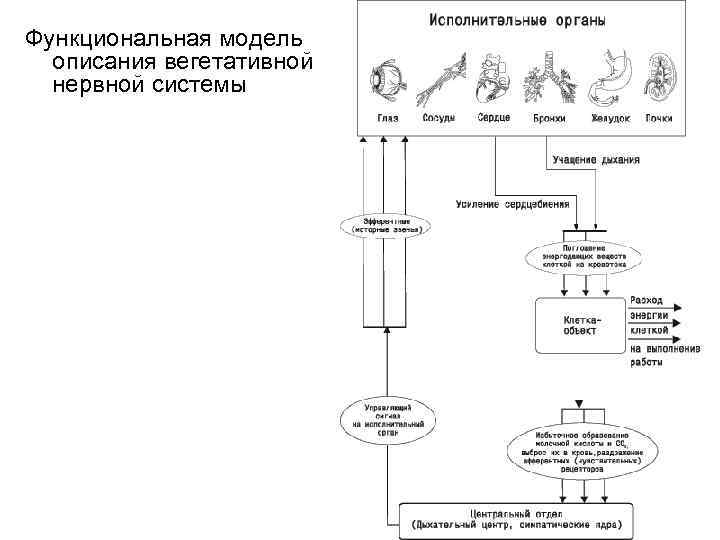

Функциональная модель описания вегетативной нервной системы

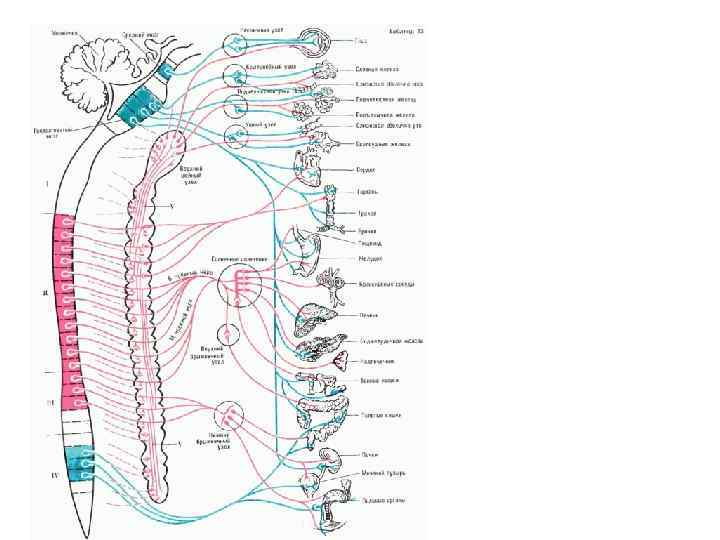

• Общая схема передачи информации по звеньям вегетативной нервной системы

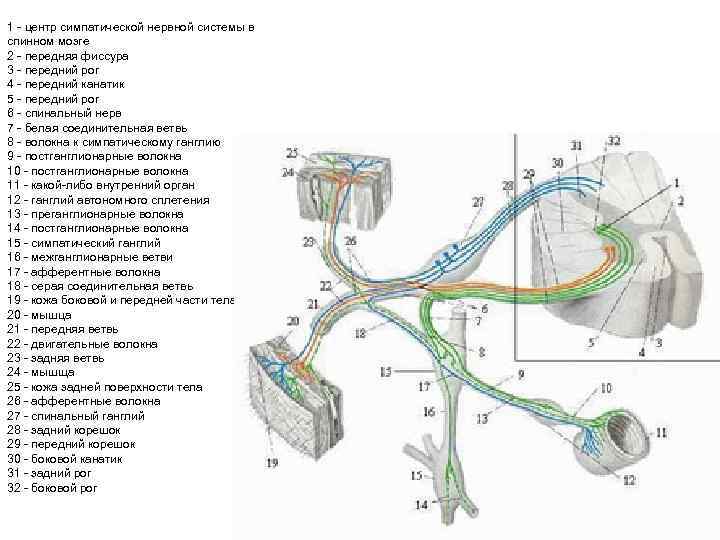

1 центр симпатической нервной системы в спинном мозге 2 передняя фиссура 3 передний рог 4 передний канатик 5 передний рог 6 спинальный нерв 7 белая соединительная ветвь 8 волокна к симпатическому ганглию 9 постганглионарные волокна 10 постганглионарные волокна 11 какой либо внутренний орган 12 ганглий автономного сплетения 13 преганглионарные волокна 14 постганглионарные волокна 15 симпатический ганглий 16 межганглионарные ветви 17 афферентные волокна 18 серая соединительная ветвь 19 кожа боковой и передней части тела 20 мышца 21 передняя ветвь 22 двигательные волокна 23 задняя ветвь 24 мышща 25 кожа задней поверхности тела 26 афферентные волокна 27 спинальный ганглий 28 задний корешок 29 передний корешок 30 боковой канатик 31 задний рог 32 боковой рог

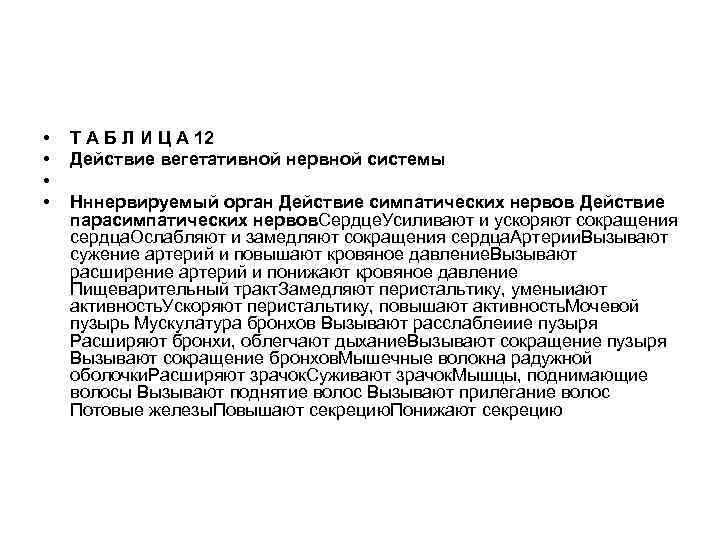

• • Т А Б Л И Ц А 12 Действие вегетативной нервной системы Нннервируемый орган Действие симпатических нервов Действие парасимпатических нервов. Сердце. Усиливают и ускоряют сокращения сердца. Ослабляют и замедляют сокращения сердца. Артерии. Вызывают сужение артерий и повышают кровяное давление. Вызывают расширение артерий и понижают кровяное давление Пищеварительный тракт. Замедляют перистальтику, уменыиают активность. Ускоряют перистальтику, повышают активность. Мочевой пузырь Мускулатура бронхов Вызывают расслаблеиие пузыря Расширяют бронхи, облегчают дыхание. Вызывают сокращение пузыря Вызывают сокращение бронхов. Мышечные волокна радужной оболочки. Расширяют зрачок. Суживают зрачок. Мышцы, поднимающие волосы Вызывают поднятие волос Вызывают прилегание волос Потовые железы. Повышают секрецию. Понижают секрецию

На рисунке представлена часть нервной системы (большая часть головного мозга не показана). Серым цветом показаны соматические нервы. Зеленым симпатические нервы, желтым цветом парасимпатические нервы. Коричневым цветом показана аорта и некоторые ее крупные ветви. • • • • • • • 1 левый блуждающий нерв 2 левый возвратный нерв гортани 3 дуга аорты 4 левый возвратный нерв гортани 5 грудная аорта 6 левый симпатический ствол (обозначен зеленым цветом) 7 левый блуждающий нерв 8 солнечное сплетение 9 аортикоренальное сплетение 10 берхняя брыжеечная артерия 11 нижняя брыжеечная артерия 12 верхнее гипогастральное сплетение 13 нижнее гипогастральное сплетение 14 непарный ганглий 15 нижнее гипогастральное сплетение 16 крестцовый чревный нерв 17 поясничный чревный нерв 18 малый чревный нерв 19 большой чревный нерв 20 межреберные нервы 21 правый симпатический ствол (обозначен зеленым цветом) 22 правый возвратный нерв гортани 23 нижний шейный ганглий 24 средний шейный ганглий 25 верхний шейный ганглий 27 правый блуждающий нерв
