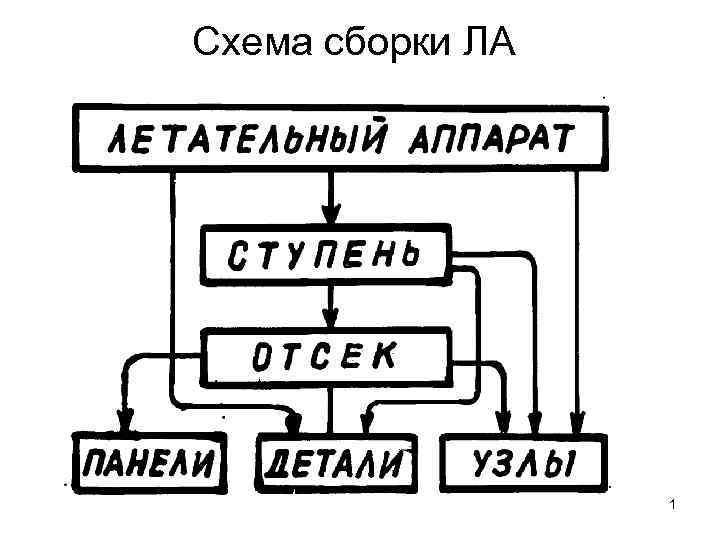

Схема сборки ЛА 1
Схема сборки ЛА 1

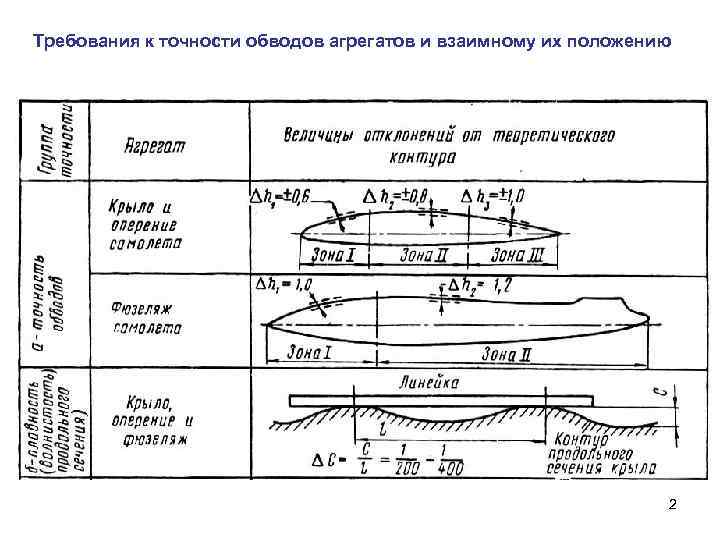

Требования к точности обводов агрегатов и взаимному их положению 2
3

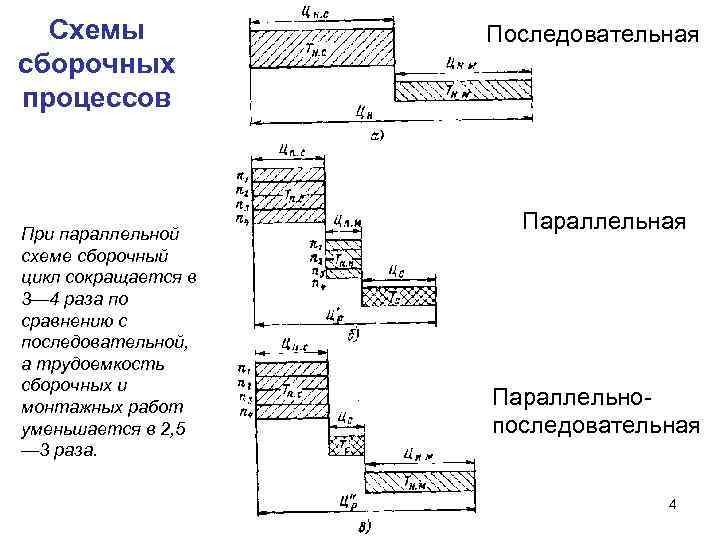

Схемы Последовательная сборочных процессов При параллельной Параллельная схеме сборочный цикл сокращается в 3— 4 раза по сравнению с последовательной, а трудоемкость сборочных и монтажных работ Параллельно- уменьшается в 2, 5 последовательная — 3 раза. 4
Схема членения ЛА 5
Схема членения ЛА 1—конус: 2—обтекатель; 3—носовой отсек фюзеляжа; 4—отъемная часть крыла; 5—средний отсек фюзеляжа, расчлененный на панели; 6—хвостовой отсек фюзеляжа, расчлененный на панели; 7—киль, расчлененный на панели и узлы; 8—руль поворота; 9 — руль глубины; 10—стабилизатор, расчлененный на панели и узлы; 11—закрылок; 12— элерон; 13—подконсольное шасси; 14—кессонная часть; 15—главная нога шасси; 16— центроплан; 17—зализ центроплана; 18—передняя нога шасси 6
7
8

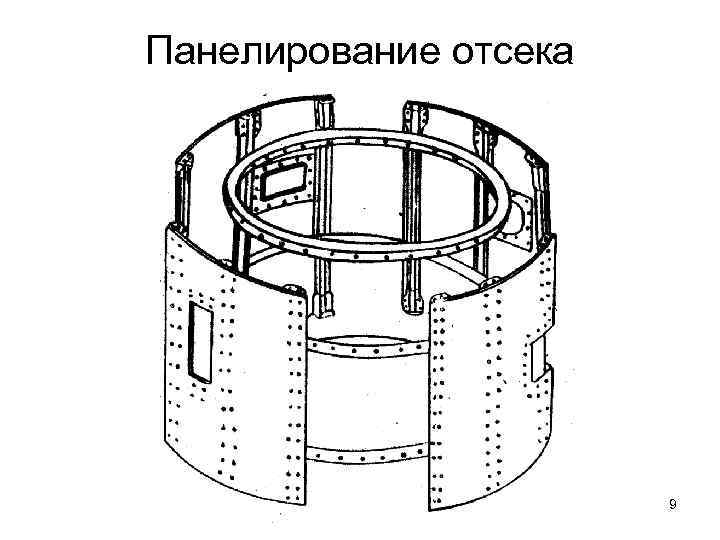

Панелирование отсека 9
10
11
12
Методы сборки и сборочные базы Сборка по разметке 13
Сборка по базовой детали 14
15

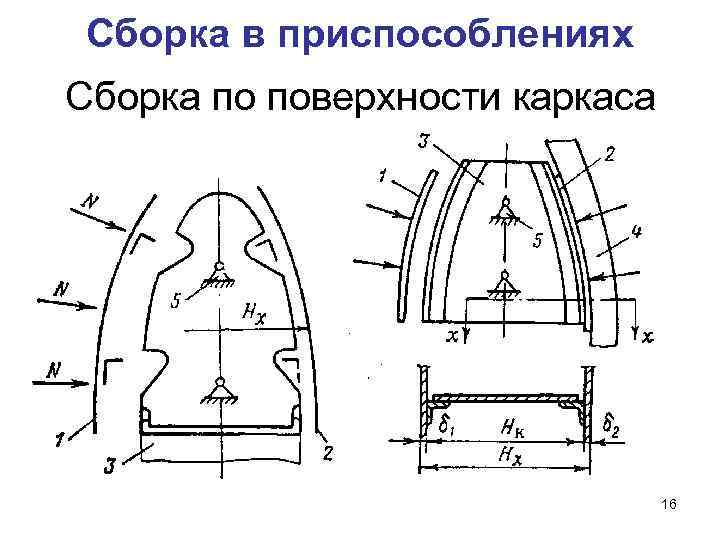

Сборка в приспособлениях Сборка по поверхности каркаса 16
Сборка по внешней поверхности обшивки 17
Сборка по внутренней поверхности обшивки 18
Сборка по координатно- фиксирующим отверстиям 19
20
21
22

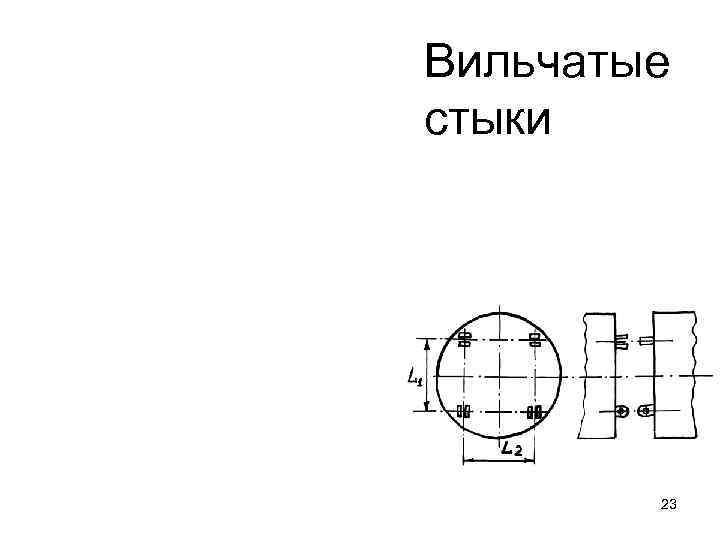

Вильчатые стыки 23

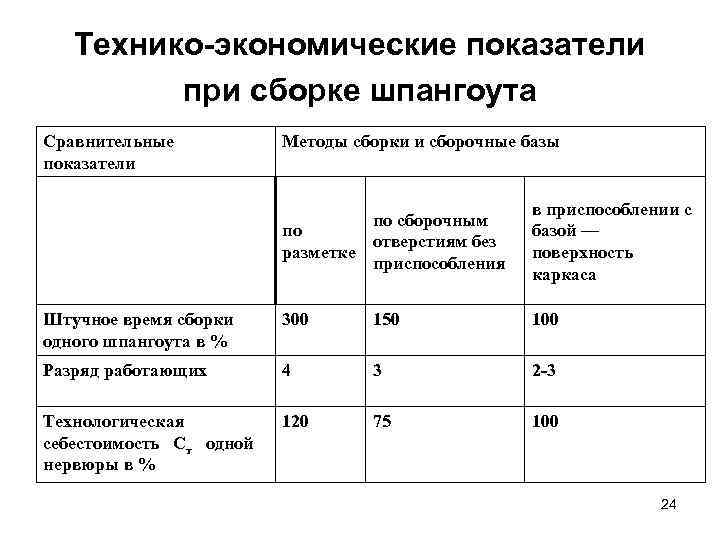

Технико-экономические показатели при сборке шпангоута Сравнительные Методы сборки и сборочные базы показатели в приспособлении с по сборочным по базой — отверстиям без разметке поверхность приспособления каркаса Штучное время сборки 300 150 100 одного шпангоута в % Разряд работающих 4 3 2 -3 Технологическая 120 75 100 себестоимость Ст одной нервюры в % 24
