Схема пневматической установки КС ПС

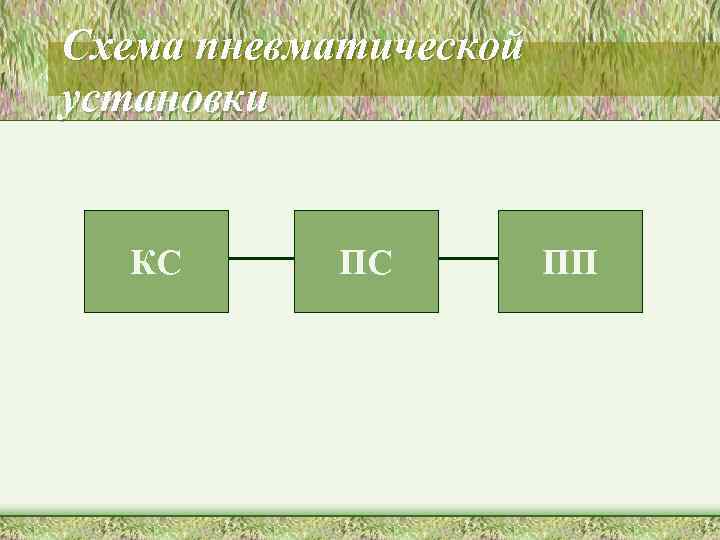

Схема пневматической установки КС ПС ПП

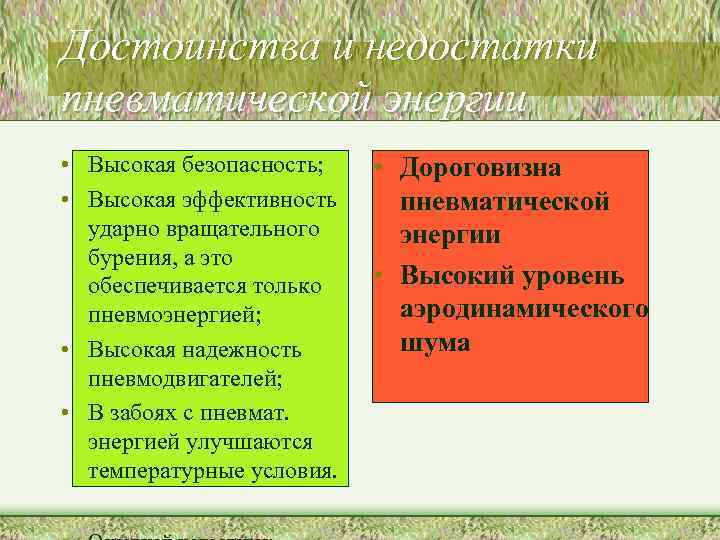

Достоинства и недостатки пневматической энергии • Высокая безопасность; • Дороговизна • Высокая эффективность пневматической ударно вращательного энергии бурения, а это обеспечивается только • Высокий уровень пневмоэнергией; аэродинамического • Высокая надежность шума пневмодвигателей; • В забоях с пневмат. энергией улучшаются температурные условия.

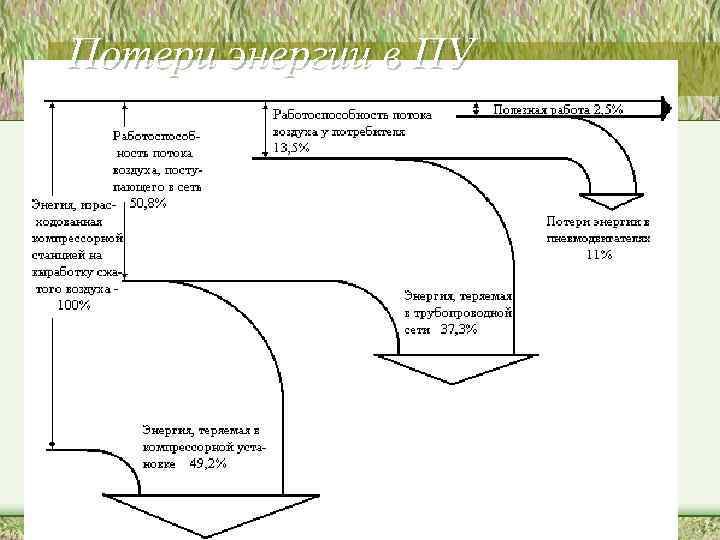

Потери энергии в ПУ

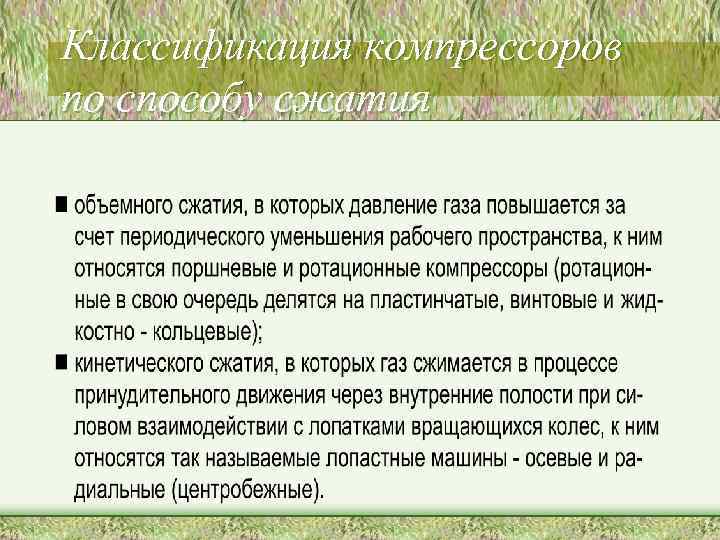

Классификация компрессоров по способу сжатия

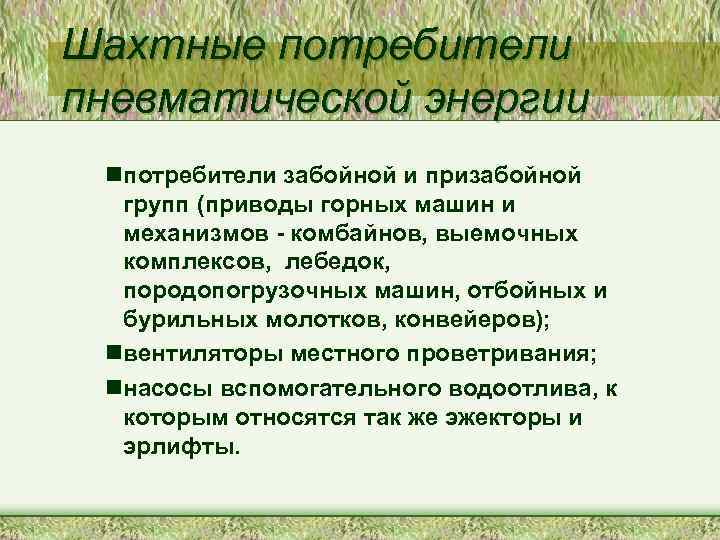

Шахтные потребители пневматической энергии nпотребители забойной и призабойной групп (приводы горных машин и механизмов - комбайнов, выемочных комплексов, лебедок, породопогрузочных машин, отбойных и бурильных молотков, конвейеров); nвентиляторы местного проветривания; nнасосы вспомогательного водоотлива, к которым относятся так же эжекторы и эрлифты.

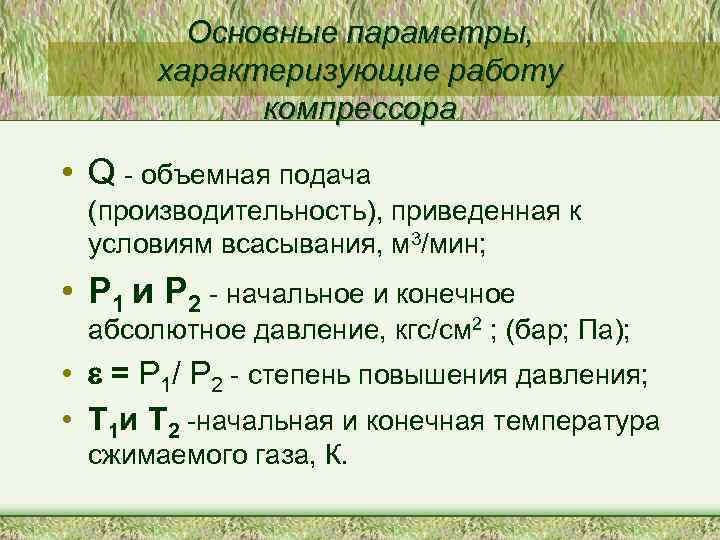

Основные параметры, характеризующие работу компрессора • Q - объемная подача (производительность), приведенная к условиям всасывания, м 3/мин; • Р 1 и Р 2 - начальное и конечное абсолютное давление, кгс/см 2 ; (бар; Па); • = Р 1/ Р 2 - степень повышения давления; • Т 1 и Т 2 -начальная и конечная температура сжимаемого газа, К.

1 1. Поршневые компрессоры. Классификация. nпо типу цилиндров: компрессоры с цилиндрами простого действия, двойного действия и с дифференциальным поршнем; nпо числу ступеней: компрессоры одноступенчатые, двухступенчатые и многоступенчатые; nпо числу цилиндров; nпо числу рядов, в которых располагаются цилиндры; nпо ориентации цилиндров: горизонтальные, вертикальные, прямоугольные, V - образные.

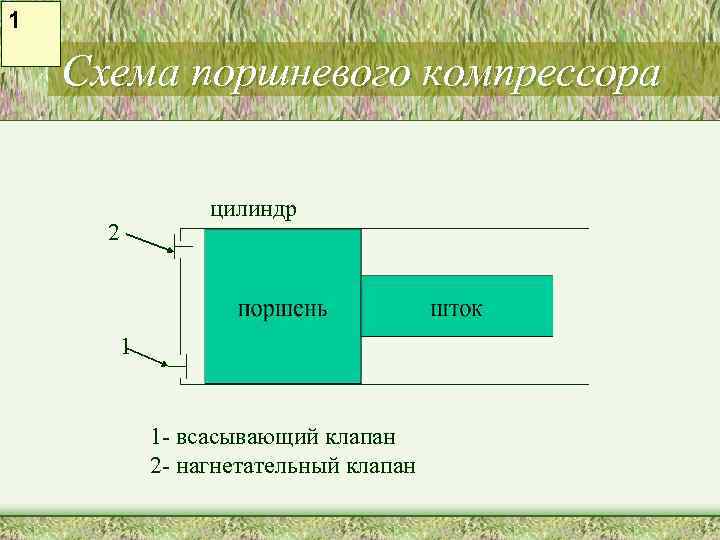

1 Схема поршневого компрессора цилиндр 2 1 1 - всасывающий клапан 2 - нагнетательный клапан

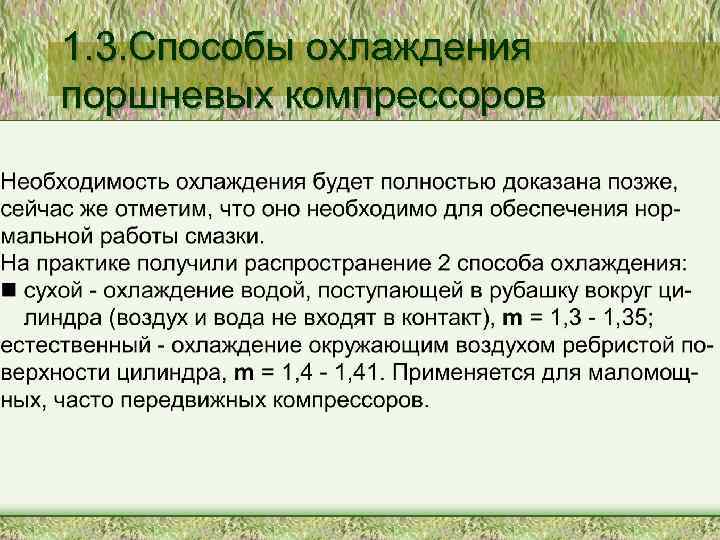

1. 3. Способы охлаждения поршневых компрессоров

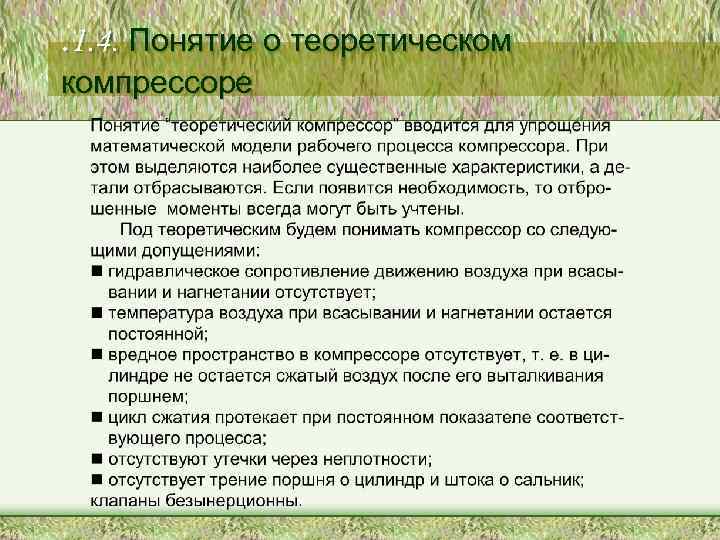

. 1. 4. Понятие о теоретическом компрессоре

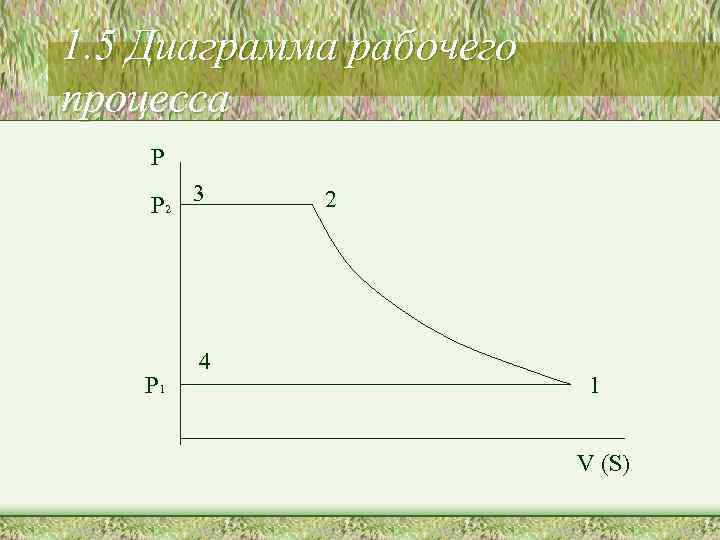

1. 5 Диаграмма рабочего процесса Р Р 2 3 2 4 Р 1 V (S)

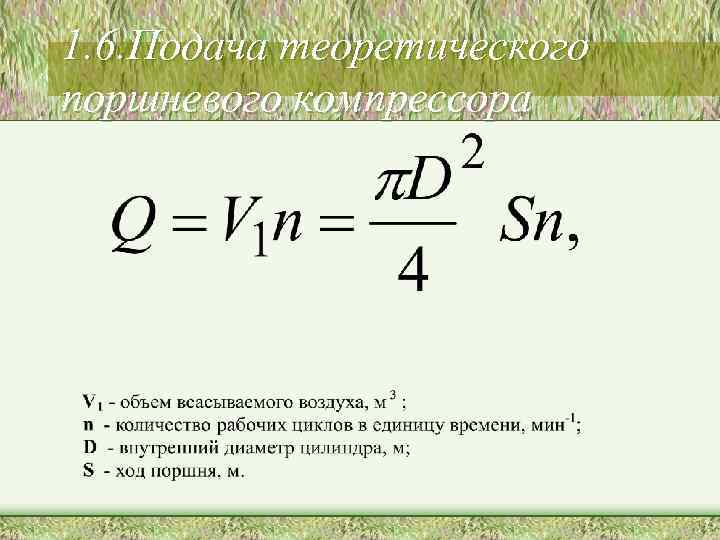

1. 6. Подача теоретического поршневого компрессора
