СWDM и DWDM Решения О компании

СWDM и DWDM Решения

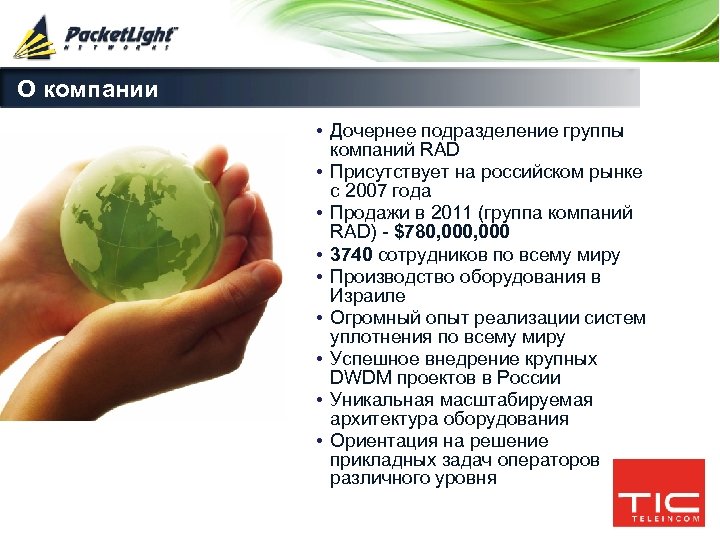

О компании • Дочернее подразделение группы компаний RAD • Присутствует на российском рынке с 2007 года • Продажи в 2011 (группа компаний RAD) - $780, 000 • 3740 сотрудников по всему миру • Производство оборудования в Израиле • Огромный опыт реализации систем уплотнения по всему миру • Успешное внедрение крупных DWDM проектов в России • Уникальная масштабируемая архитектура оборудования • Ориентация на решение прикладных задач операторов различного уровня Company confidential

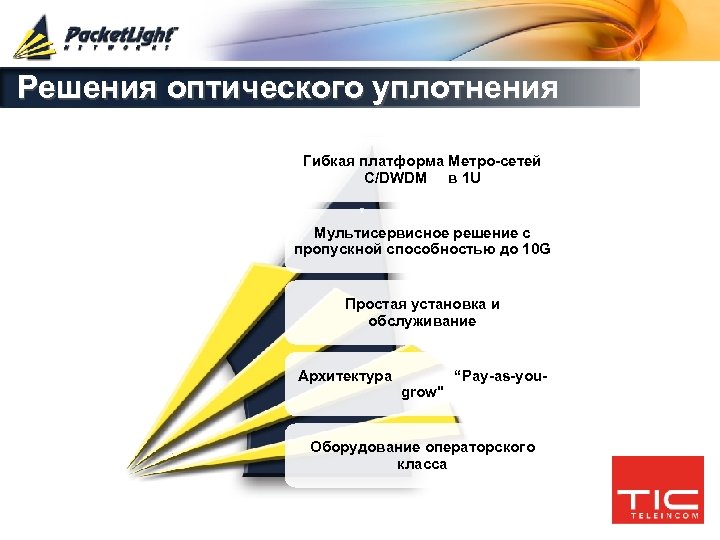

Решения оптического уплотнения Гибкая платформа Метро-сетей C/DWDM в 1 U Мультисервисное решение с пропускной способностью до 10 G Простая установка и обслуживание Архитектура grow" “Pay-as-you- Оборудование операторского класса Company confidential

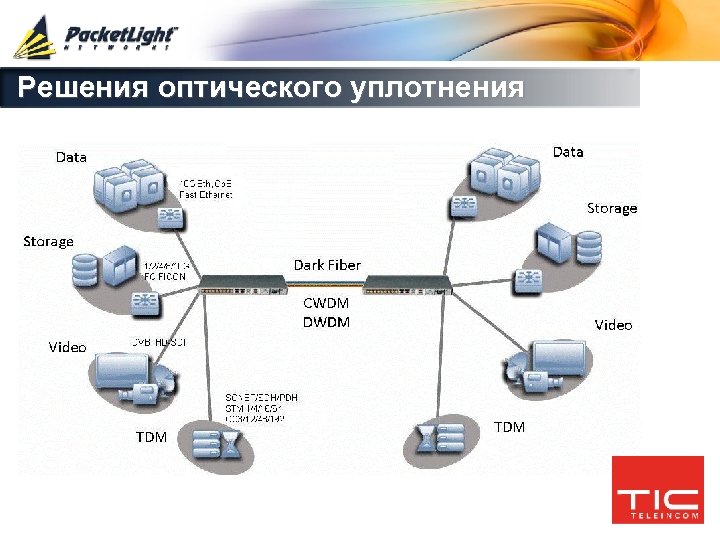

Решения оптического уплотнения 4 Company confidential

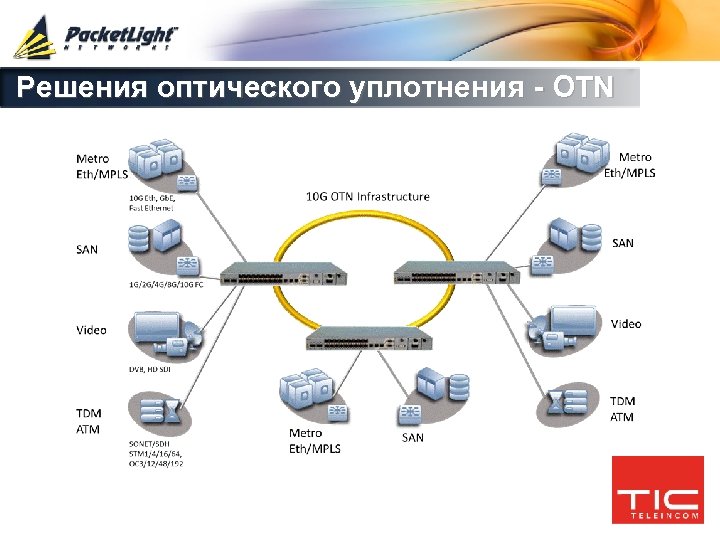

Решения оптического уплотнения - OTN 5 Company confidential

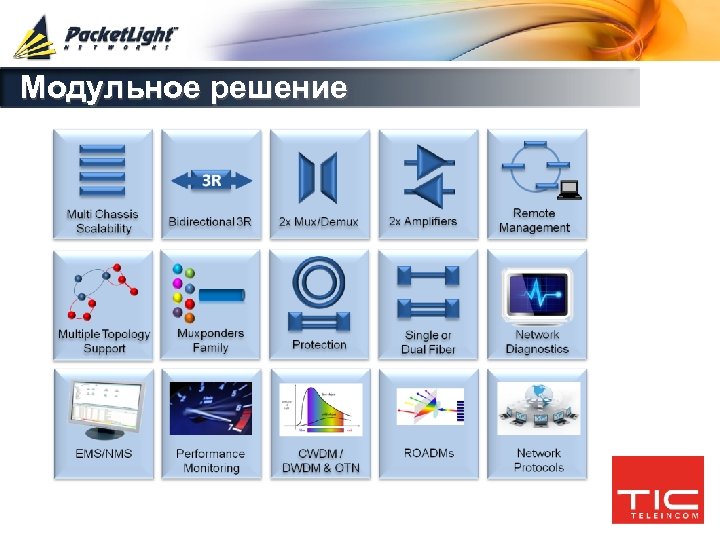

Модульное решение Company confidential

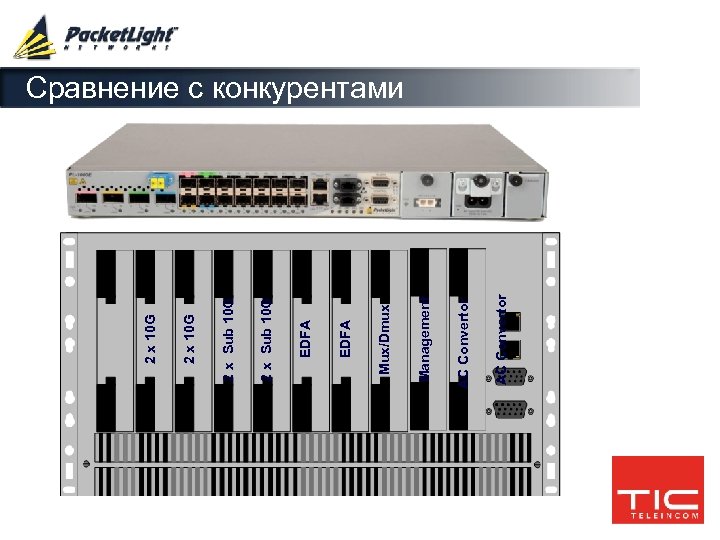

Company confidential AC Convertor Management Mux/Dmux EDFA 2 x Sub 10 G 2 x 10 G Сравнение с конкурентами 7

Решения Packet. Light Company confidential

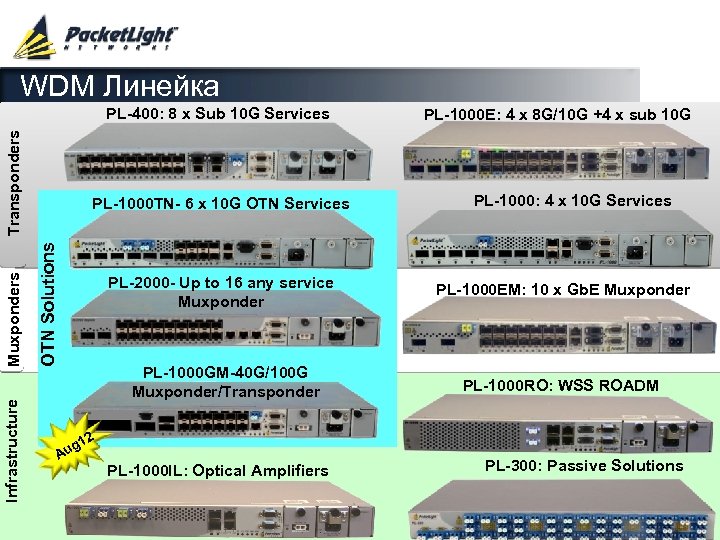

WDM Линейка Infrastructure PL-1000 TN- 6 x 10 G OTN Services OTN Solutions Muxponders Transponders PL-400: 8 x Sub 10 G Services PL-1000 E: 4 x 8 G/10 G +4 x sub 10 G PL-1000: 4 x 10 G Services PL-2000 - Up to 16 any service Muxponder PL-1000 EM: 10 x Gb. E Muxponder PL-1000 GM-40 G/100 G Muxponder/Transponder PL-1000 RO: WSS ROADM 2 1 ug A PL-1000 IL: Optical Amplifiers Company confidential PL-300: Passive Solutions 9 9

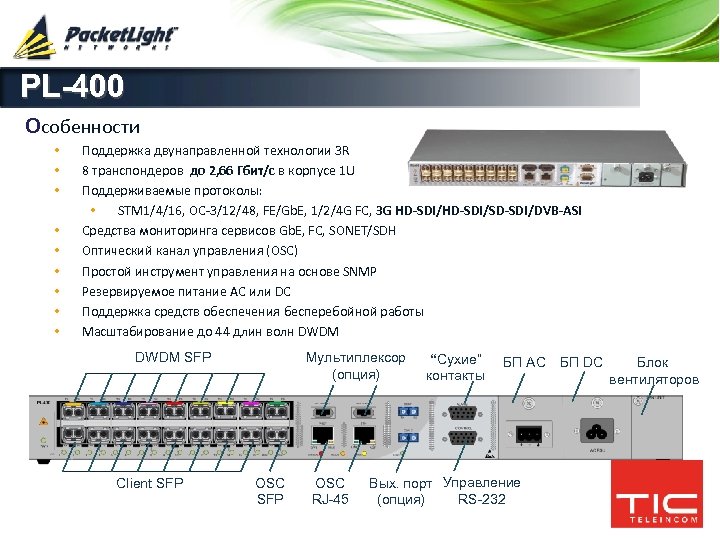

PL-400 Особенности • • • Поддержка двунаправленной технологии 3 R 8 транспондеров до 2, 66 Гбит/с в корпусе 1 U Поддерживаемые протоколы: • STM 1/4/16, OC-3/12/48, FE/Gb. E, 1/2/4 G FC, 3 G HD-SDI/SD-SDI/DVB-ASI Средства мониторинга сервисов Gb. E, FC, SONET/SDH Оптический канал управления (OSC) Простой инструмент управления на основе SNMP Резервируемое питание AC или DC Поддержка средств обеспечения бесперебойной работы Масштабирование до 44 длин волн DWDM SFP Client SFP Company confidential Мультиплексор (опция) OSC SFP OSC RJ-45 “Сухие” контакты БП AC Вых. порт Управление RS-232 (опция) БП DC Блок вентиляторов

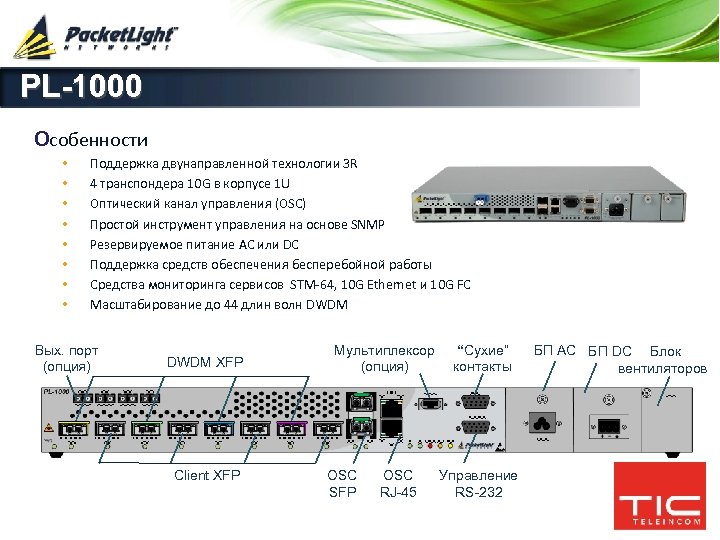

PL-1000 Особенности • • Поддержка двунаправленной технологии 3 R 4 транспондера 10 G в корпусе 1 U Оптический канал управления (OSC) Простой инструмент управления на основе SNMP Резервируемое питание AC или DC Поддержка средств обеспечения бесперебойной работы Средства мониторинга сервисов STM-64, 10 G Ethernet и 10 G FC Масштабирование до 44 длин волн DWDM Вых. порт (опция) DWDM XFP Client XFP Company confidential Мультиплексор (опция) OSC SFP OSC RJ-45 “Сухие” контакты Управление RS-232 БП AC БП DC Блок вентиляторов

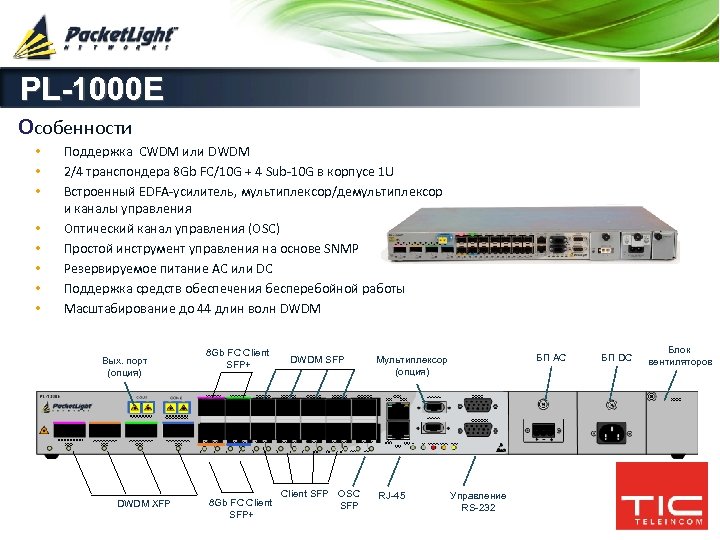

PL-1000 E Особенности • • Поддержка CWDM или DWDM 2/4 транспондера 8 Gb FC/10 G + 4 Sub-10 G в корпусе 1 U Встроенный EDFA-усилитель, мультиплексор/демультиплексор и каналы управления Оптический канал управления (OSC) Простой инструмент управления на основе SNMP Резервируемое питание AC или DC Поддержка средств обеспечения бесперебойной работы Масштабирование до 44 длин волн DWDM Вых. порт (опция) DWDM XFP Company confidential 8 Gb FC Client SFP+ DWDM SFP Client SFP OSC SFP БП AC Мультиплексор (опция) RJ-45 Управление RS-232 БП DC Блок вентиляторов

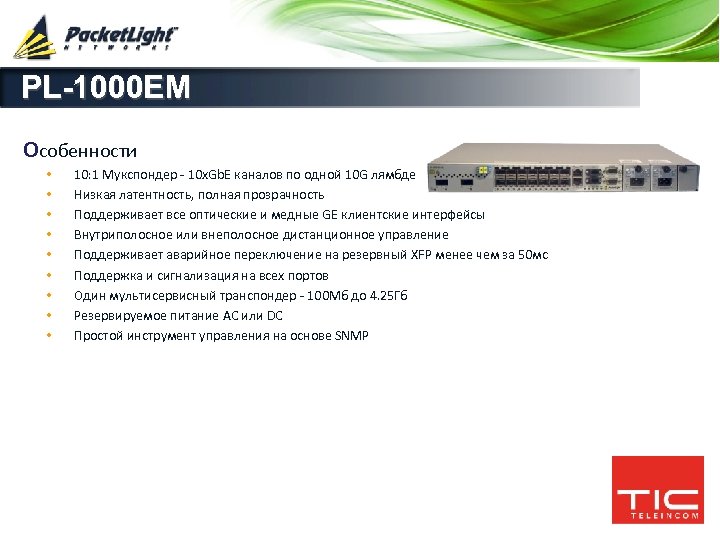

PL-1000 EM Особенности • • • 10: 1 Мукспондер - 10 x. Gb. E каналов по одной 10 G лямбде Низкая латентность, полная прозрачность Поддерживает все оптические и медные GЕ клиентские интерфейсы Внутриполосное или внеполосное дистанционное управление Поддерживает аварийное переключение на резервный XFP менее чем за 50 мс Поддержка и сигнализация на всех портов Один мультисервисный транспондер - 100 Мб до 4. 25 Гб Резервируемое питание AC или DC Простой инструмент управления на основе SNMP Company confidential

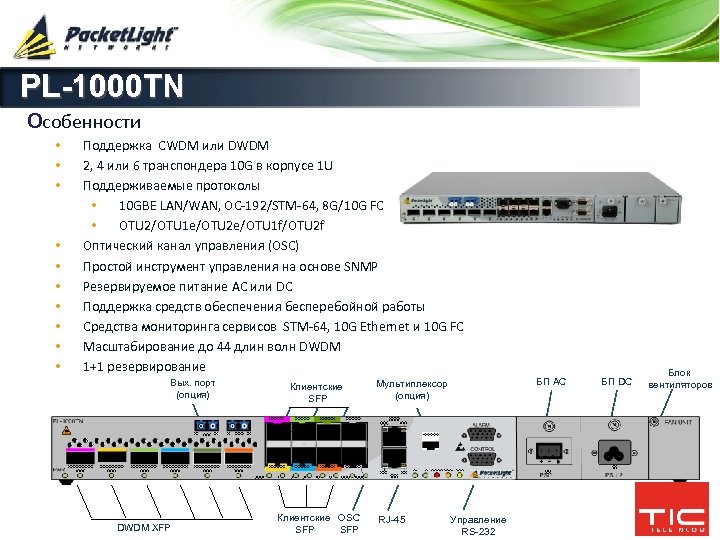

PL-1000 TN Особенности • • • Поддержка CWDM или DWDM 2, 4 или 6 транспондера 10 G в корпусе 1 U Поддерживаемые протоколы • 10 GBE LAN/WAN, OC-192/STM-64, 8 G/10 G FC • OTU 2/OTU 1 e/OTU 2 e/OTU 1 f/OTU 2 f Оптический канал управления (OSC) Простой инструмент управления на основе SNMP Резервируемое питание AC или DC Поддержка средств обеспечения бесперебойной работы Средства мониторинга сервисов STM-64, 10 G Ethernet и 10 G FC Масштабирование до 44 длин волн DWDM 1+1 резервирование Вых. порт (опция) DWDM XFP Company confidential Клиентские SFP Клиентские OSC SFP БП AC Мультиплексор (опция) RJ-45 Управление RS-232 БП DC Блок вентиляторов

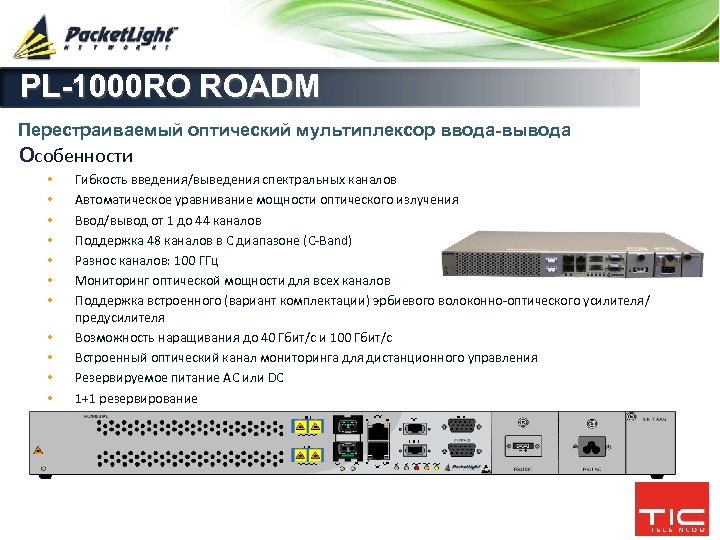

PL-1000 RO ROADM Перестраиваемый оптический мультиплексор ввода-вывода Особенности • • • Гибкость введения/выведения спектральных каналов Автоматическое уравнивание мощности оптического излучения Ввод/вывод от 1 до 44 каналов Поддержка 48 каналов в C диапазоне (C-Band) Разнос каналов: 100 ГГц Мониторинг оптической мощности для всех каналов Поддержка встроенного (вариант комплектации) эрбиевого волоконно-оптического усилителя/ предусилителя Возможность наращивания до 40 Гбит/с и 100 Гбит/с Встроенный оптический канал мониторинга для дистанционного управления Резервируемое питание AC или DC 1+1 резервирование Company confidential

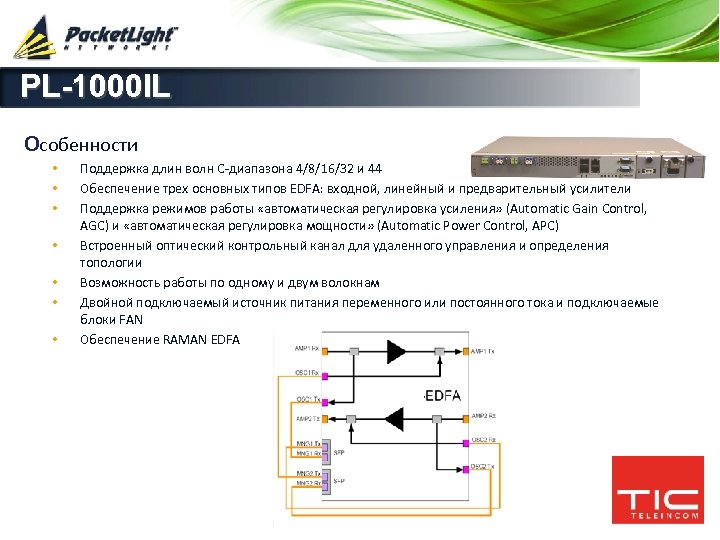

PL-1000 IL Особенности • • Поддержка длин волн С-диапазона 4/8/16/32 и 44 Обеспечение трех основных типов EDFA: входной, линейный и предварительный усилители Поддержка режимов работы «автоматическая регулировка усиления» (Automatic Gain Control, AGC) и «автоматическая регулировка мощности» (Automatic Power Control, APC) Встроенный оптический контрольный канал для удаленного управления и определения топологии Возможность работы по одному и двум волокнам Двойной подключаемый источник питания переменного или постоянного тока и подключаемые блоки FAN Обеспечение RAMAN EDFA Company confidential

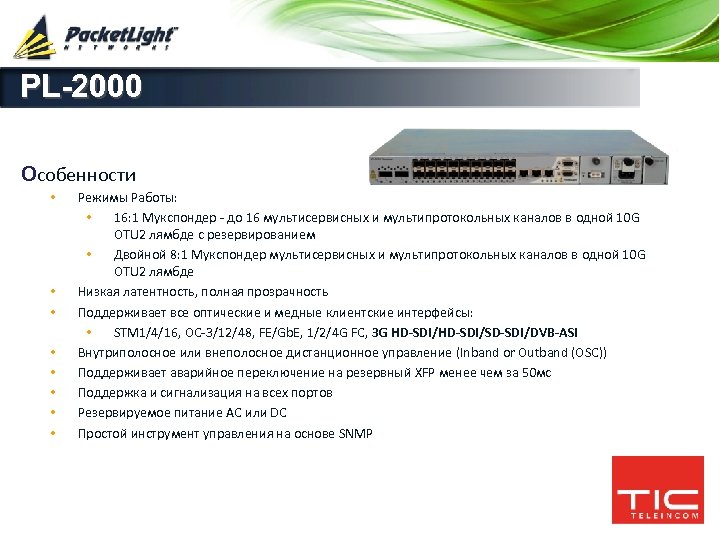

PL-2000 Особенности • • Режимы Работы: • 16: 1 Мукспондер - до 16 мультисервисных и мультипротокольных каналов в одной 10 G OTU 2 лямбде с резервированием • Двойной 8: 1 Мукспондер мультисервисных и мультипротокольных каналов в одной 10 G OTU 2 лямбде Низкая латентность, полная прозрачность Поддерживает все оптические и медные клиентские интерфейсы: • STM 1/4/16, OC-3/12/48, FE/Gb. E, 1/2/4 G FC, 3 G HD-SDI/SD-SDI/DVB-ASI Внутриполосное или внеполосное дистанционное управление (Inband or Outband (OSC)) Поддерживает аварийное переключение на резервный XFP менее чем за 50 мс Поддержка и сигнализация на всех портов Резервируемое питание AC или DC Простой инструмент управления на основе SNMP Company confidential

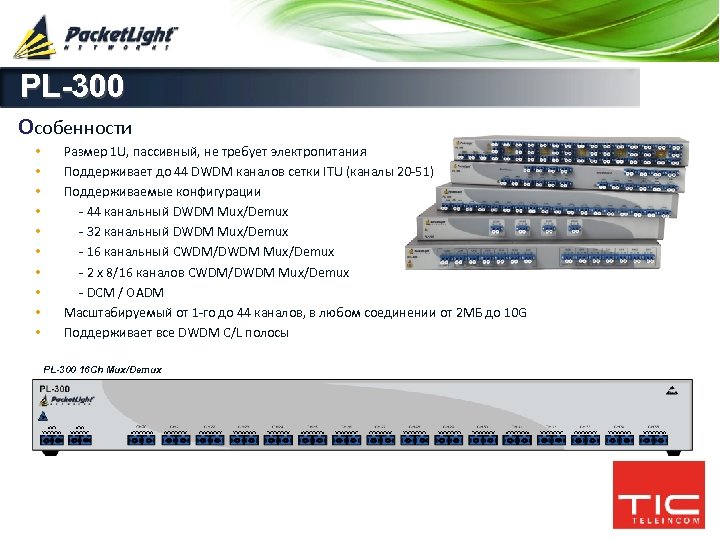

PL-300 Особенности • • • Размер 1 U, пассивный, не требует электропитания Поддерживает до 44 DWDM каналов сетки ITU (каналы 20 -51) Поддерживаемые конфигурации - 44 канальный DWDM Mux/Demux - 32 канальный DWDM Mux/Demux - 16 канальный CWDM/DWDM Mux/Demux - 2 х 8/16 каналов CWDM/DWDM Mux/Demux - DCM / OADM Масштабируемый от 1 -го до 44 каналов, в любом соединении от 2 МБ до 10 G Поддерживает все DWDM C/L полосы PL-300 16 Ch Mux/Demux Company confidential

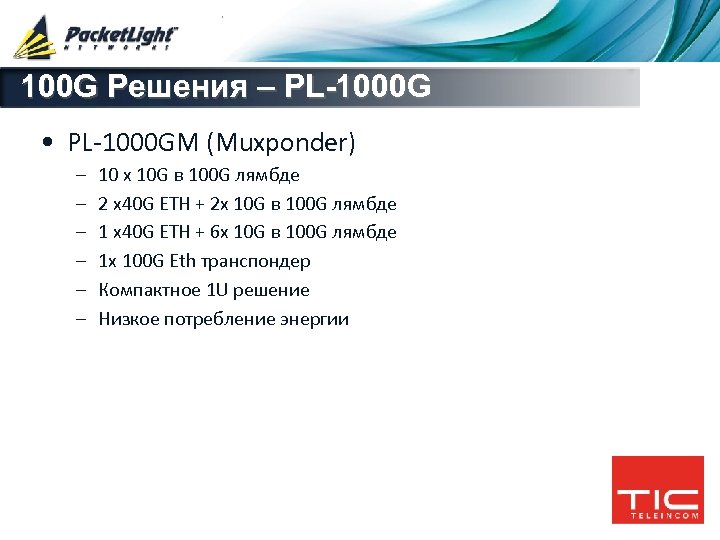

100 G Решения – PL-1000 G • PL-1000 GM (Muxponder) – – – 10 x 10 G в 100 G лямбде 2 x 40 G ETH + 2 x 10 G в 100 G лямбде 1 x 40 G ETH + 6 x 10 G в 100 G лямбде 1 x 100 G Eth транспондер Компактное 1 U решение Низкое потребление энергии 19 Company confidential

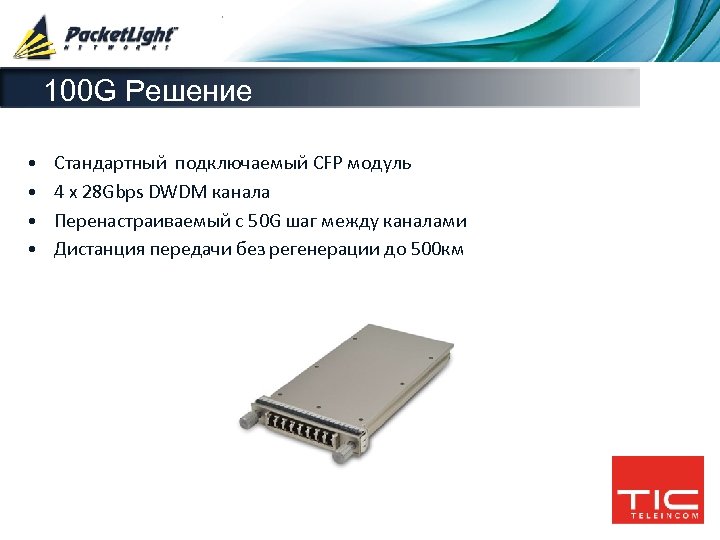

100 G Решение • • Стандартный подключаемый CFP модуль 4 x 28 Gbps DWDM канала Перенастраиваемый с 50 G шаг между каналами Дистанция передачи без регенерации до 500 км Company confidential

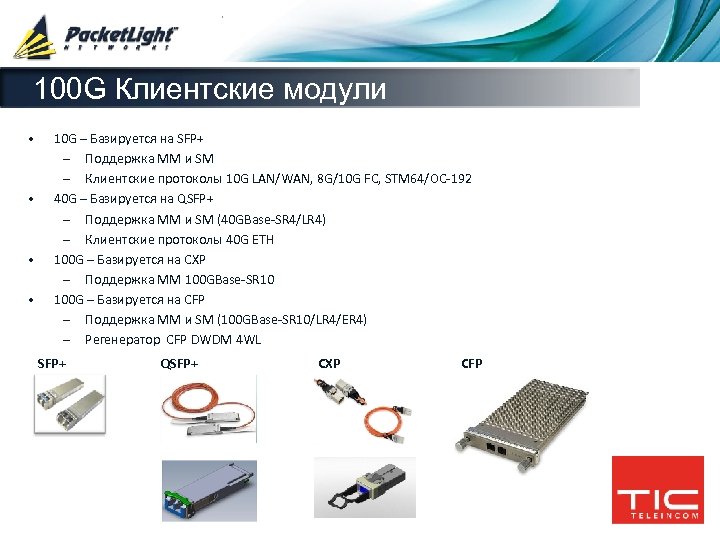

100 G Клиентские модули • • 10 G – Базируется на SFP+ – Поддержка MM и SM – Клиентские протоколы 10 G LAN/WAN, 8 G/10 G FC, STM 64/OC-192 40 G – Базируется на QSFP+ – Поддержка MM и SM (40 GBase-SR 4/LR 4) – Клиентские протоколы 40 G ETH 100 G – Базируется на CXP – Поддержка MM 100 GBase-SR 10 100 G – Базируется на CFP – Поддержка MM и SM (100 GBase-SR 10/LR 4/ER 4) – Регенератор CFP DWDM 4 WL SFP+ QSFP+ Company confidential CXP CFP

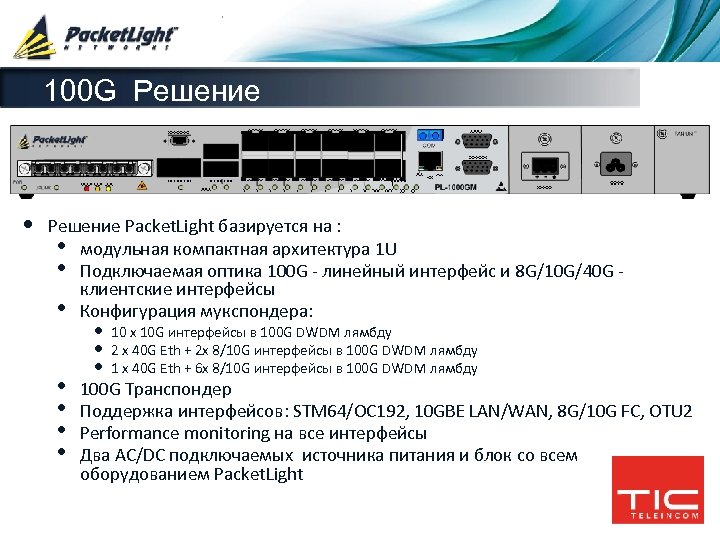

100 G Решение • Решение Packet. Light базируется на : • модульная компактная архитектура 1 U • Подключаемая оптика 100 G - линейный интерфейс и 8 G/10 G/40 G - клиентские интерфейсы • Конфигурация мукспондера: • • 10 x 10 G интерфейсы в 100 G DWDM лямбду 2 x 40 G Eth + 2 x 8/10 G интерфейсы в 100 G DWDM лямбду 1 x 40 G Eth + 6 x 8/10 G интерфейсы в 100 G DWDM лямбду 100 G Транспондер Поддержка интерфейсов: STM 64/OC 192, 10 GBE LAN/WAN, 8 G/10 G FC, OTU 2 Performance monitoring на все интерфейсы Два AC/DC подключаемых источника питания и блок со всем оборудованием Packet. Light 22 Company confidential

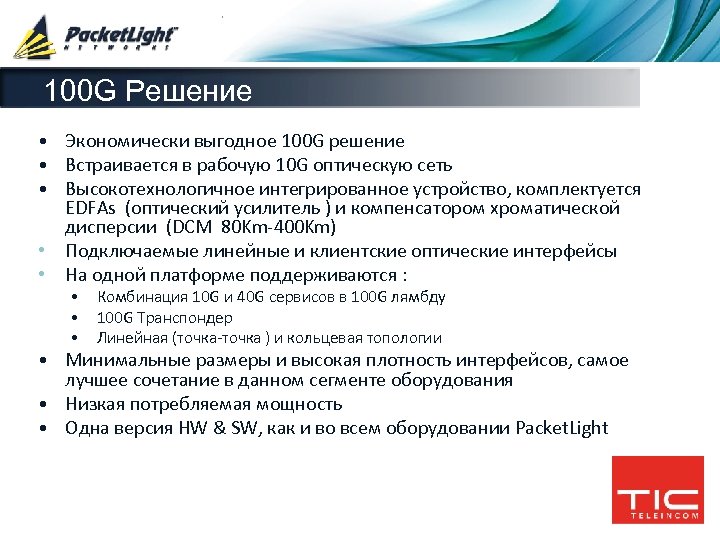

100 G Решение • Экономически выгодное 100 G решение • Встраивается в рабочую 10 G оптическую сеть • Высокотехнологичное интегрированное устройство, комплектуется EDFAs (оптический усилитель ) и компенсатором хроматической дисперсии (DCM 80 Km-400 Km) • Подключаемые линейные и клиентские оптические интерфейсы • На одной платформе поддерживаются : • • • Комбинация 10 G и 40 G сервисов в 100 G лямбду 100 G Транспондер Линейная (точка-точка ) и кольцевая топологии • Минимальные размеры и высокая плотность интерфейсов, самое лучшее сочетание в данном сегменте оборудования • Низкая потребляемая мощность • Одна версия HW & SW, как и во всем оборудовании Packet. Light 23 Company confidential

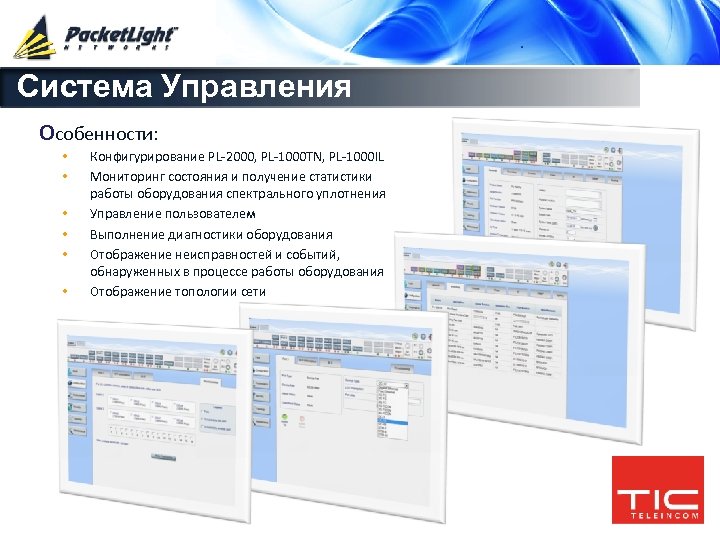

Система Управления Особенности: • • • Конфигурирование PL-2000, PL-1000 TN, PL-1000 IL Мониторинг состояния и получение статистики работы оборудования спектрального уплотнения Управление пользователем Выполнение диагностики оборудования Отображение неисправностей и событий, обнаруженных в процессе работы оборудования Отображение топологии сети Company confidential

Конфигурация портов Company confidential

Таблица комплектующих компонентов Company confidential

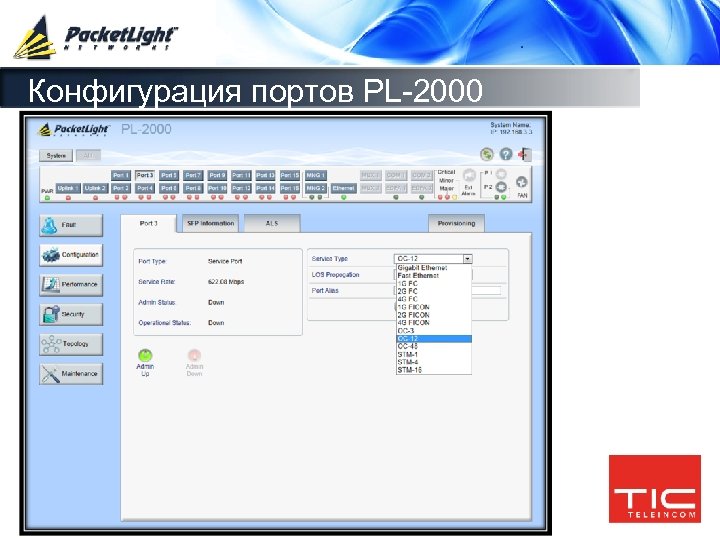

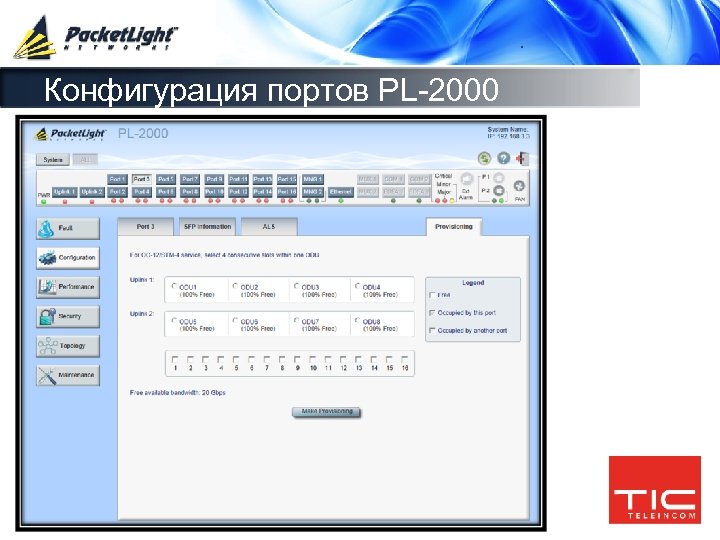

Конфигурация портов PL-2000 Company confidential

Конфигурация портов PL-2000 Company confidential

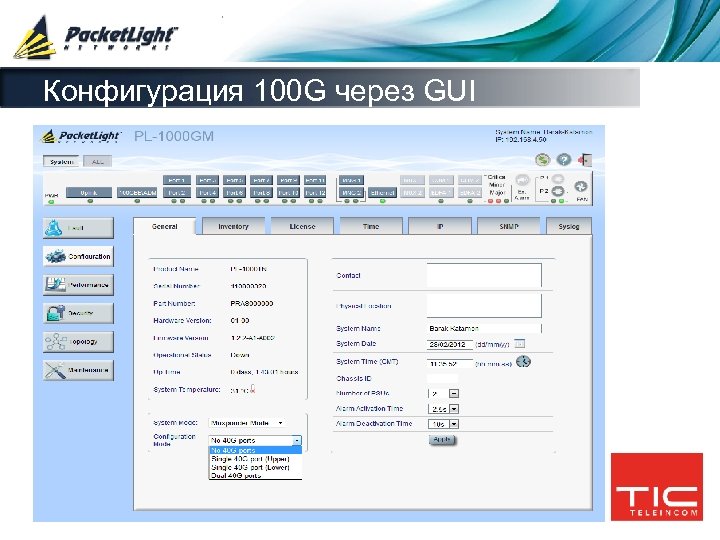

Конфигурация 100 G через GUI 29 Company confidential

Наши Заказчики 30 Company confidential

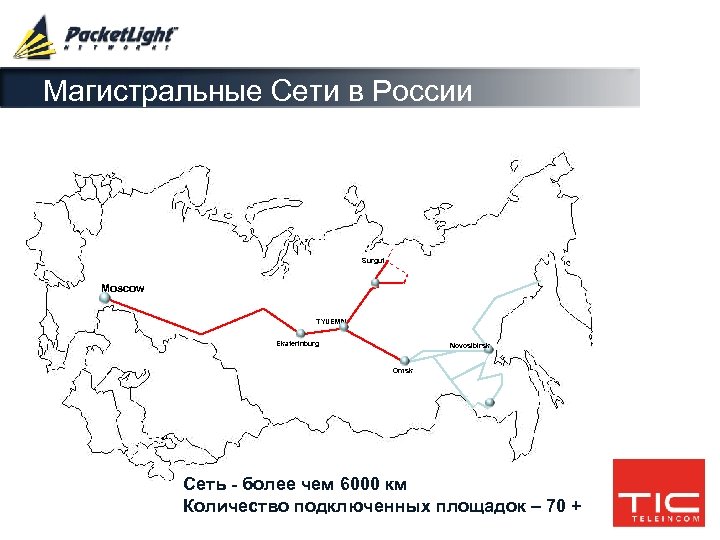

Магистральные Сети в России Surgut Moscow TYUEMN Ekaterinburg Novosibirsk Omsk Сеть - более чем 6000 км Количество подключенных площадок – 70 + Company confidential 31

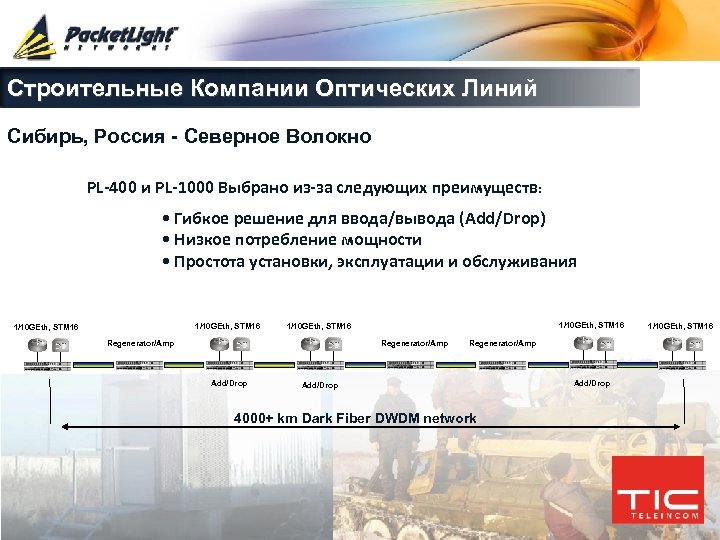

Строительные Компании Оптических Линий Сибирь, Россия - Северное Волокно PL-400 и PL-1000 Выбрано из-за следующих преимуществ: • Гибкое решение для ввода/вывода (Add/Drop) • Низкое потребление мощности • Простота установки, эксплуатации и обслуживания 1/10 GEth, STM 16 Regenerator/Amp Add/Drop 4000+ km Dark Fiber DWDM network Company confidential Add/Drop 1/10 GEth, STM 16

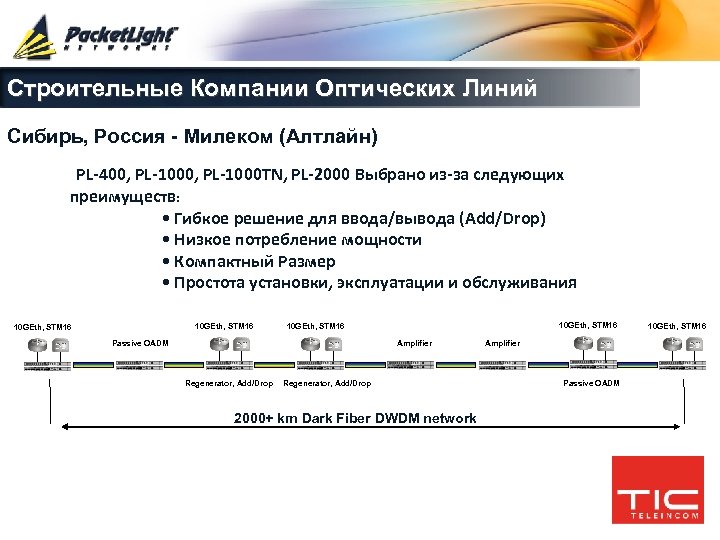

Строительные Компании Оптических Линий Сибирь, Россия - Милеком (Алтлайн) PL-400, PL-1000 TN, PL-2000 Выбрано из-за следующих преимуществ: • Гибкое решение для ввода/вывода (Add/Drop) • Низкое потребление мощности • Компактный Размер • Простота установки, эксплуатации и обслуживания 10 GEth, STM 16 Amplifier Passive OADM Regenerator, Add/Drop 2000+ km Dark Fiber DWDM network Company confidential Amplifier Passive OADM 10 GEth, STM 16

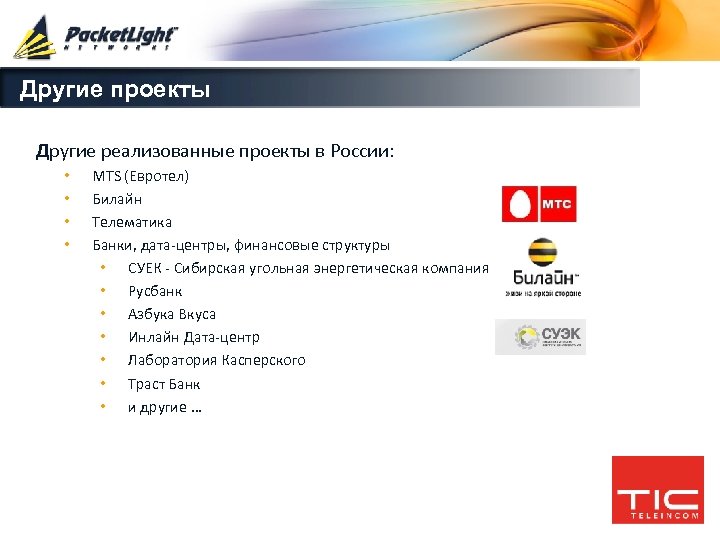

Другие проекты Другие реализованные проекты в России: • • MTS (Евротел) Билайн Телематика Банки, дата-центры, финансовые структуры • СУЕК - Сибирская угольная энергетическая компания • Русбанк • Азбука Вкуса • Инлайн Дата-центр • Лаборатория Касперского • Траст Банк • и другие … Company confidential

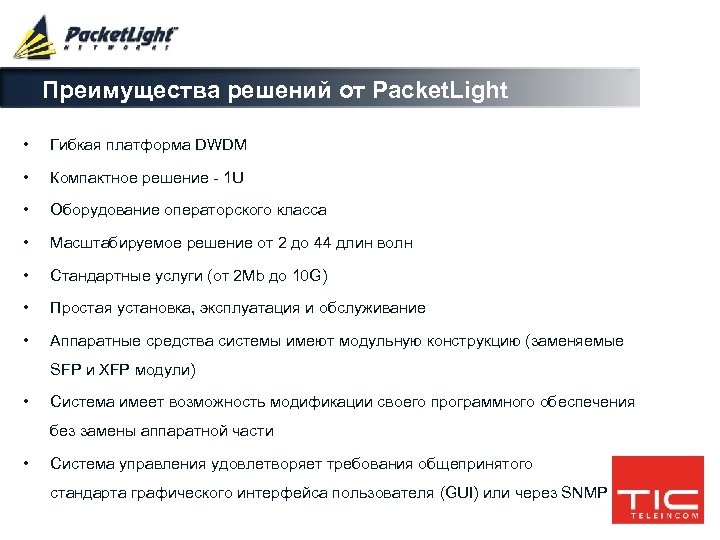

Преимущества решений от Packet. Light • Гибкая платформa DWDM • Компактное решение - 1 U • Оборудование операторского класса • Масштабируемое решение от 2 до 44 длин волн • Стандартные услуги (от 2 Mb до 10 G) • Простая установка, эксплуатация и обслуживание • Аппаратные средства системы имеют модульную конструкцию (заменяемые SFP и XFP модули) • Система имеет возможность модификации своего программного обеспечения без замены аппаратной части • Система управления удовлетворяет требования общепринятого стандарта графического интерфейса пользователя (GUI) или через SNMP Company confidential

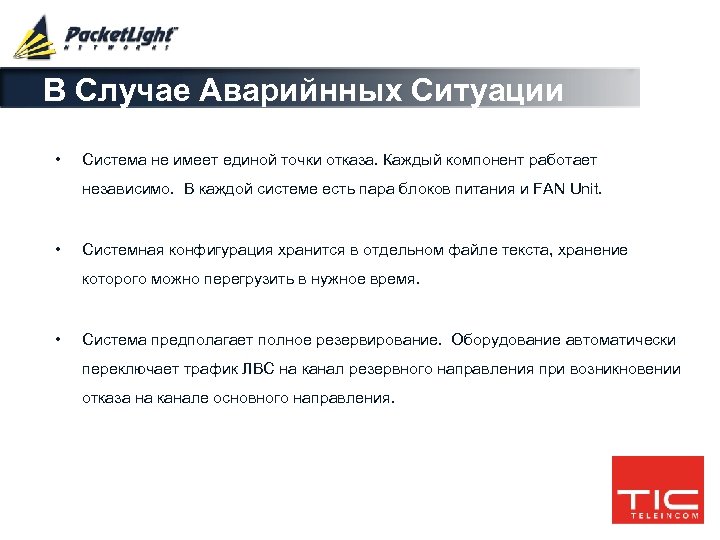

В Случае Аварийнных Cитуации • Система не имеет единой точки отказа. Каждый компонент работает независимо. В каждой системе есть пара блоков питания и FAN Unit. • Системная конфигурация хранится в отдельном файле текста, хранение которого можно перегрузить в нужное время. • Система предполагает полное резервирование. Оборудование автоматически переключает трафик ЛВС на канал резервного направления при возникновении отказа на канале основного направления. Company confidential

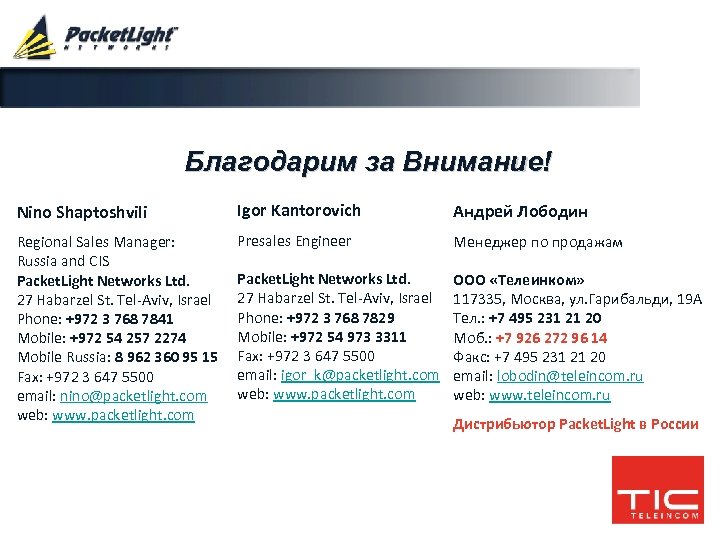

Благодарим за Внимание! Nino Shaptoshvili Igor Kantorovich Андрей Лободин Regional Sales Manager: Russia and CIS Packet. Light Networks Ltd. 27 Habarzel St. Tel-Aviv, Israel Phone: +972 3 768 7841 Mobile: +972 54 257 2274 Mobile Russia: 8 962 360 95 15 Fax: +972 3 647 5500 email: nino@packetlight. com web: www. packetlight. com Presales Engineer Менеджер по продажам Packet. Light Networks Ltd. 27 Habarzel St. Tel-Aviv, Israel Phone: +972 3 768 7829 Mobile: +972 54 973 3311 Fax: +972 3 647 5500 email: igor_k@packetlight. com web: www. packetlight. com ООО «Телеинком» 117335, Москва, ул. Гарибальди, 19 А Тел. : +7 495 231 21 20 Моб. : +7 926 272 96 14 Факс: +7 495 231 21 20 email: lobodin@teleincom. ru web: www. teleincom. ru Company confidential Дистрибьютор Packet. Light в России
