Свойства объектов и слои
Использование слоев в Avto. CAD-2014 упрощает выполнение чертежа. Перед началом выполнения чертежа, каждому слою придается свои свойства; цвет, тип и толщину линий.

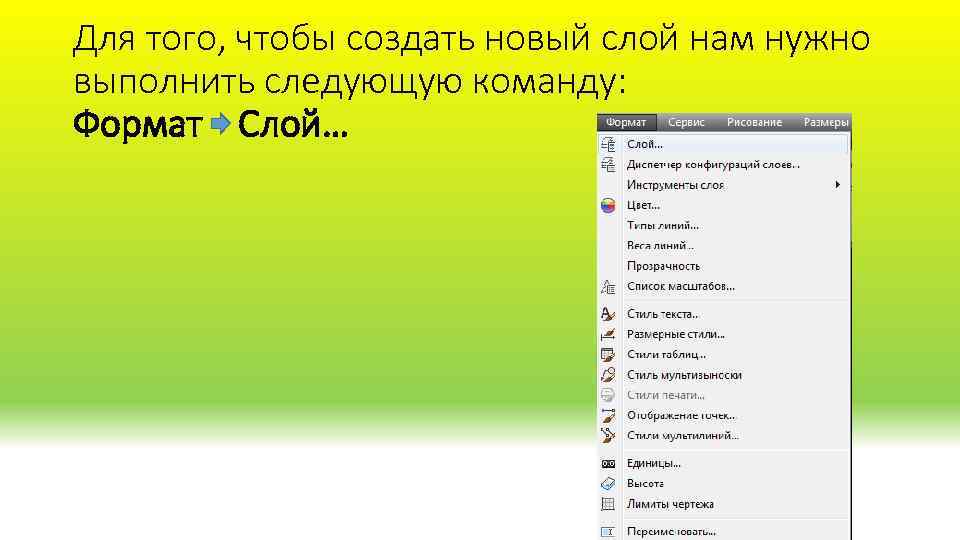

Для того, чтобы создать новый слой нам нужно выполнить следующую команду: Формат Слой…

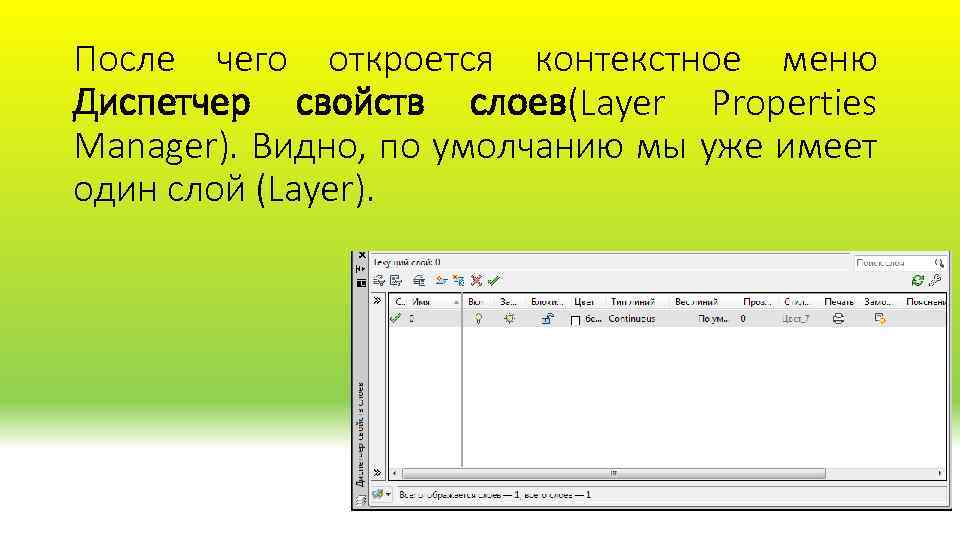

После чего откроется контекстное меню Диспетчер свойств слоев(Layer Properties Manager). Видно, по умолчанию мы уже имеет один слой (Layer).

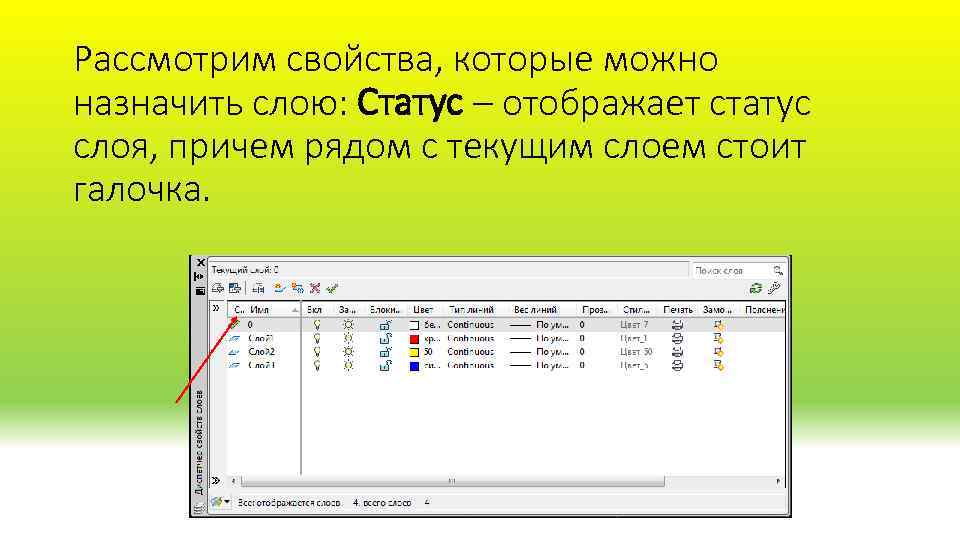

Рассмотрим свойства, которые можно назначить слою: Статус – отображает статус слоя, причем рядом с текущим слоем стоит галочка.

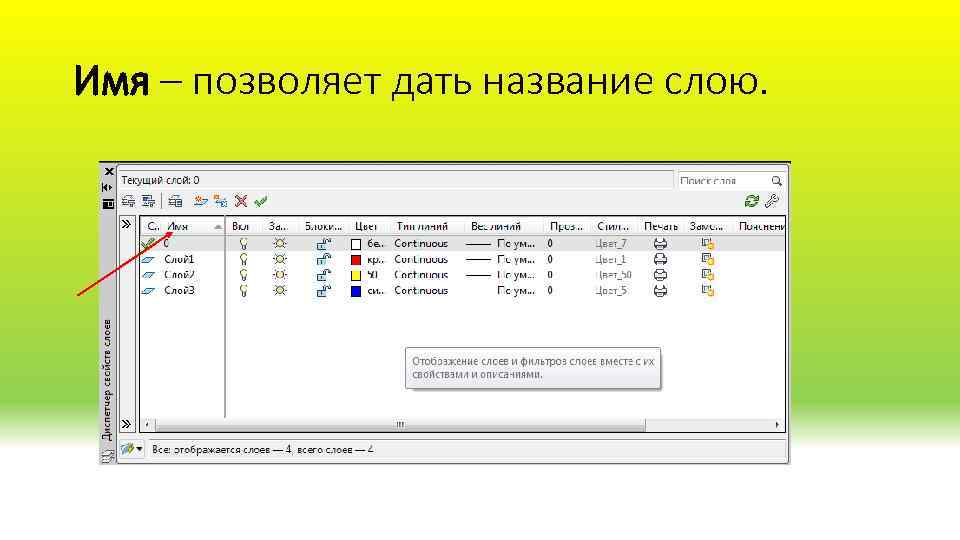

Имя – позволяет дать название слою.

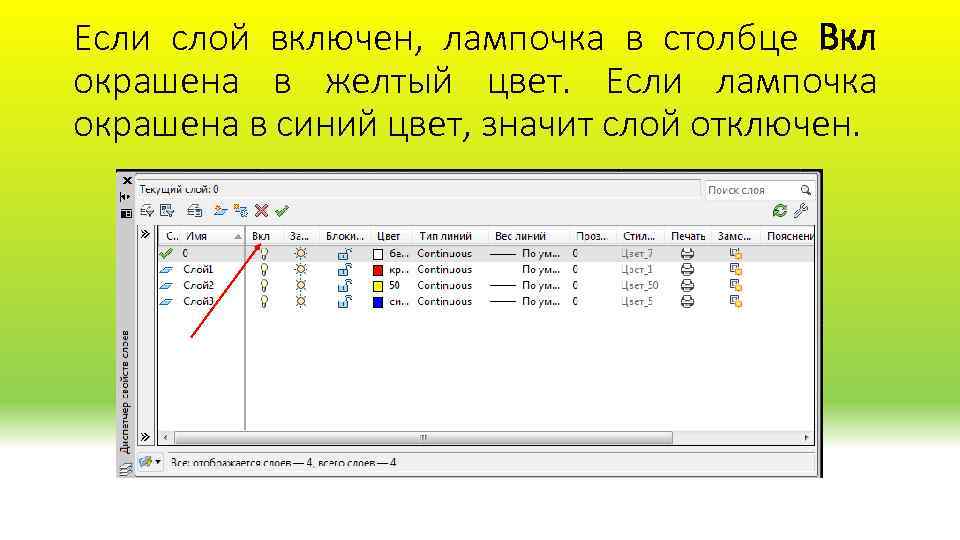

Если слой включен, лампочка в столбце Вкл окрашена в желтый цвет. Если лампочка окрашена в синий цвет, значит слой отключен.

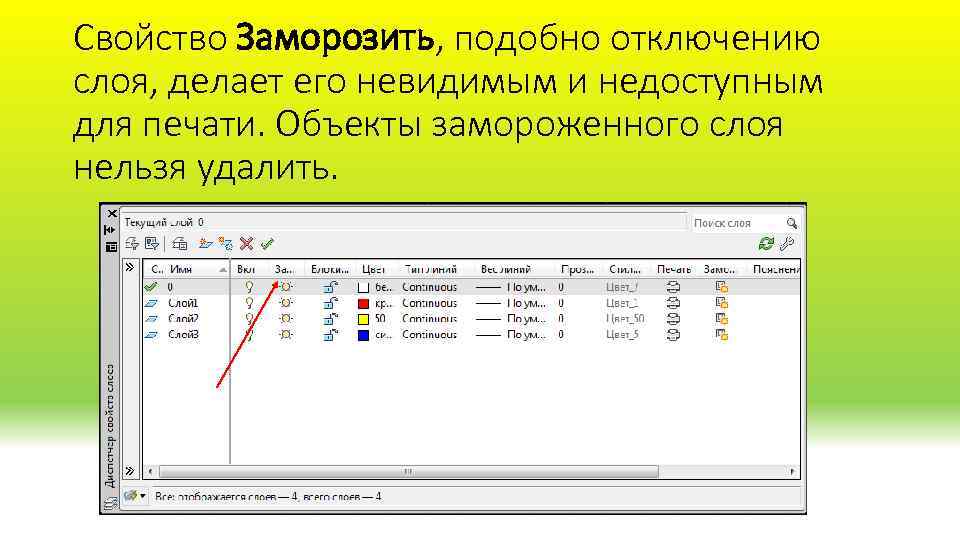

Свойство Заморозить, подобно отключению слоя, делает его невидимым и недоступным для печати. Объекты замороженного слоя нельзя удалить.

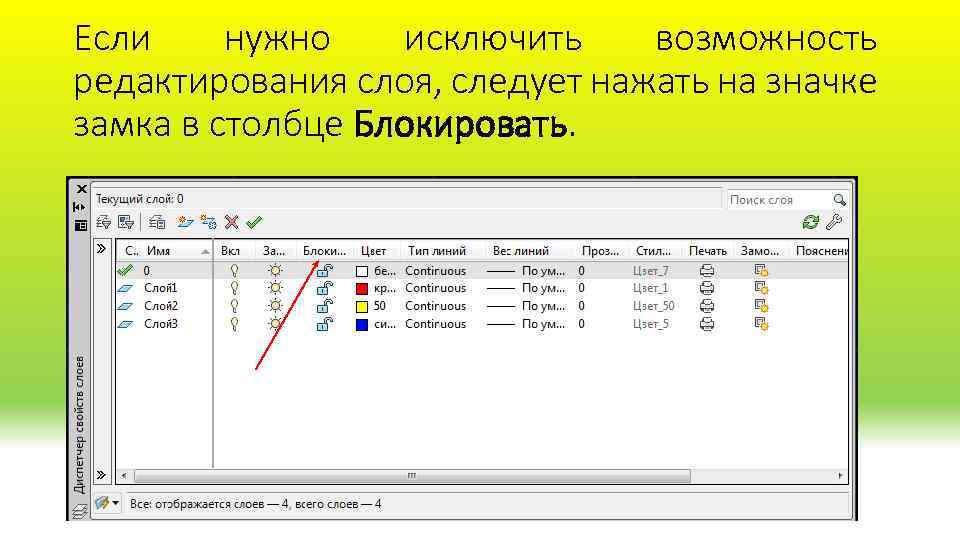

Если нужно исключить возможность редактирования слоя, следует нажать на значке замка в столбце Блокировать.

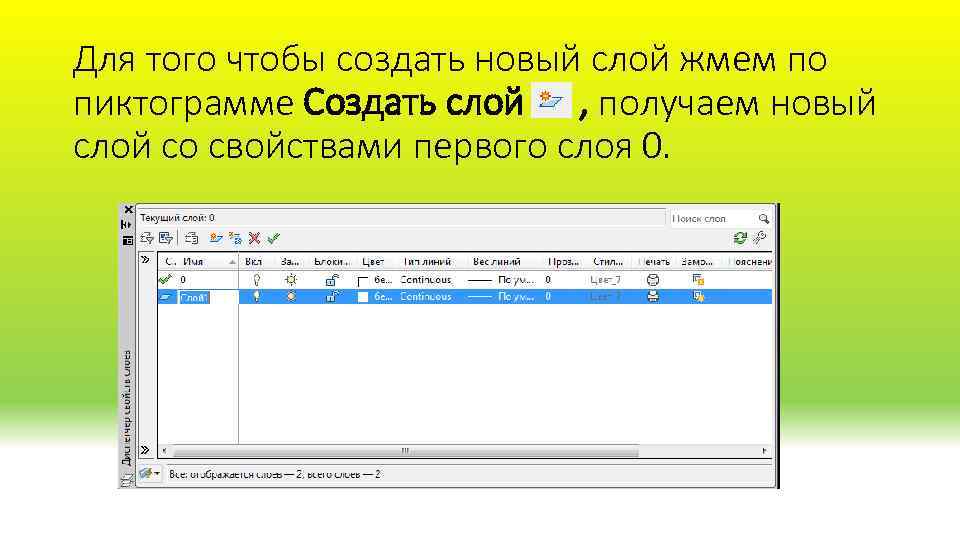

Для того чтобы создать новый слой жмем по пиктограмме Создать слой , получаем новый слой со свойствами первого слоя 0.

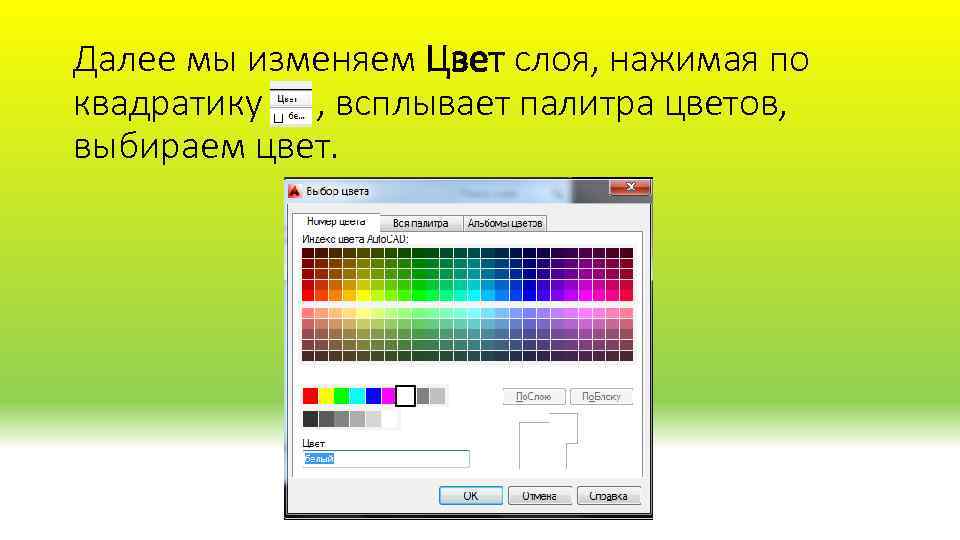

Далее мы изменяем Цвет слоя, нажимая по квадратику , всплывает палитра цветов, выбираем цвет.

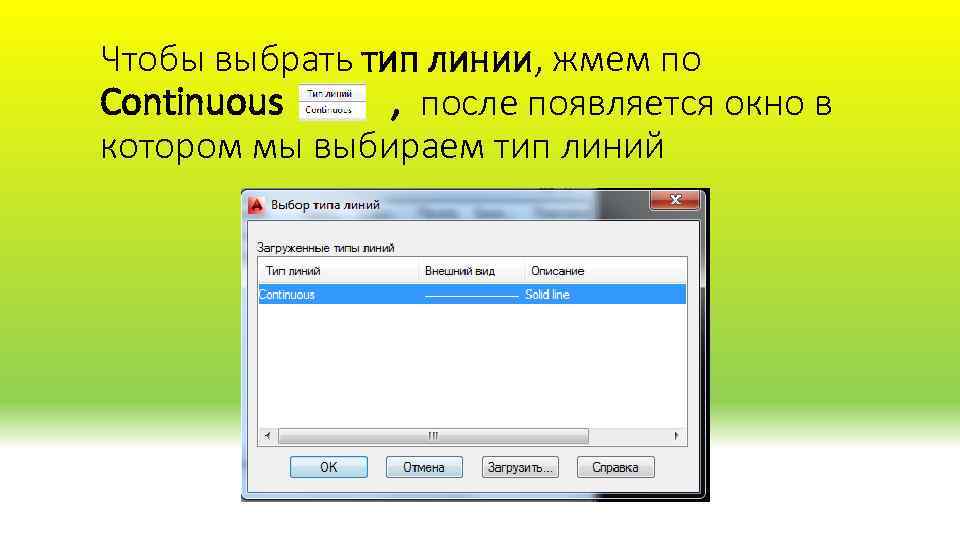

Чтобы выбрать тип линии, жмем по Continuous , после появляется окно в котором мы выбираем тип линий

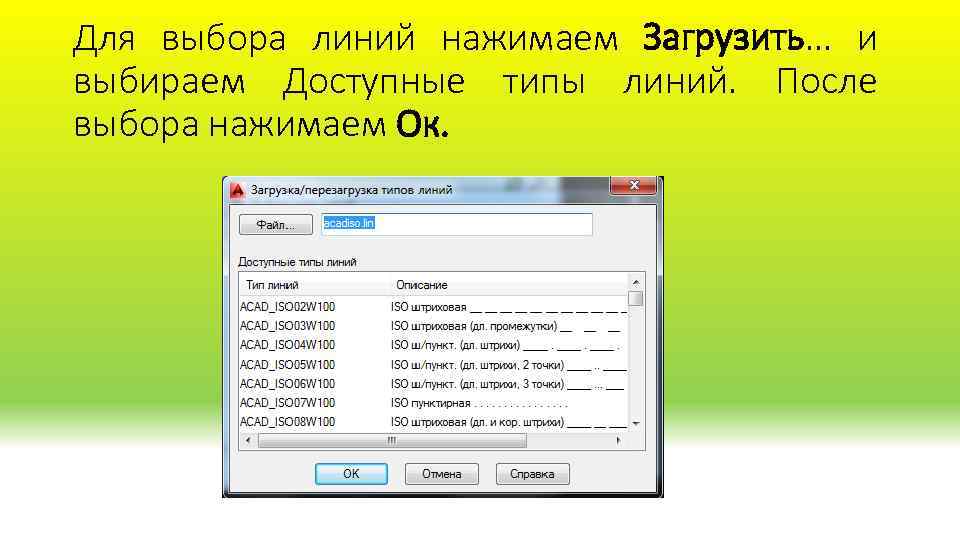

Для выбора линий нажимаем Загрузить… и выбираем Доступные типы линий. После выбора нажимаем Ок.

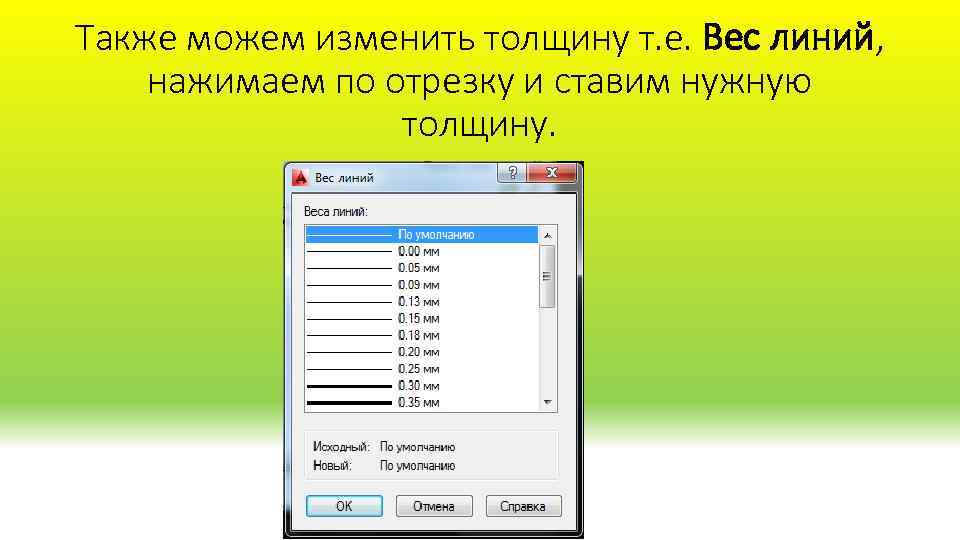

Также можем изменить толщину т. е. Вес линий, нажимаем по отрезку и ставим нужную толщину.

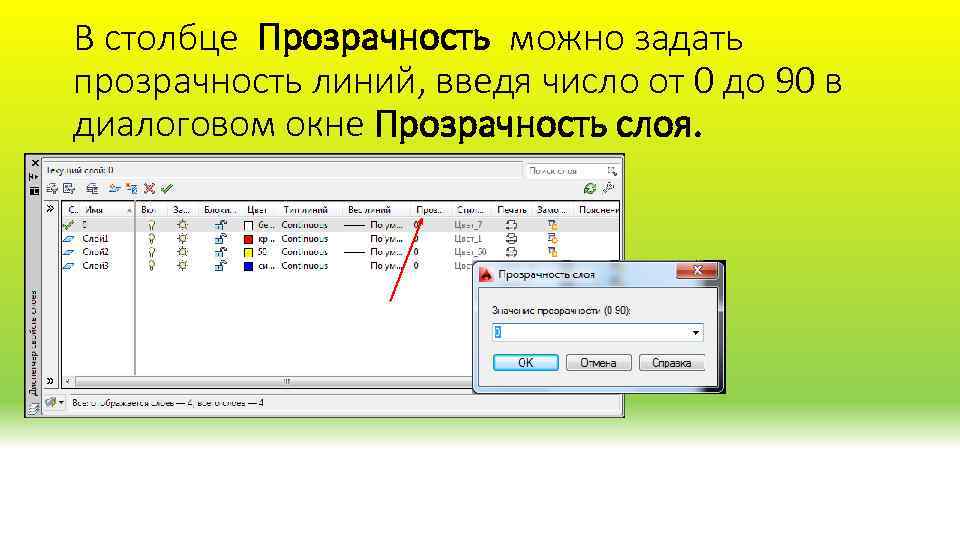

В столбце Прозрачность можно задать прозрачность линий, введя число от 0 до 90 в диалоговом окне Прозрачность слоя.

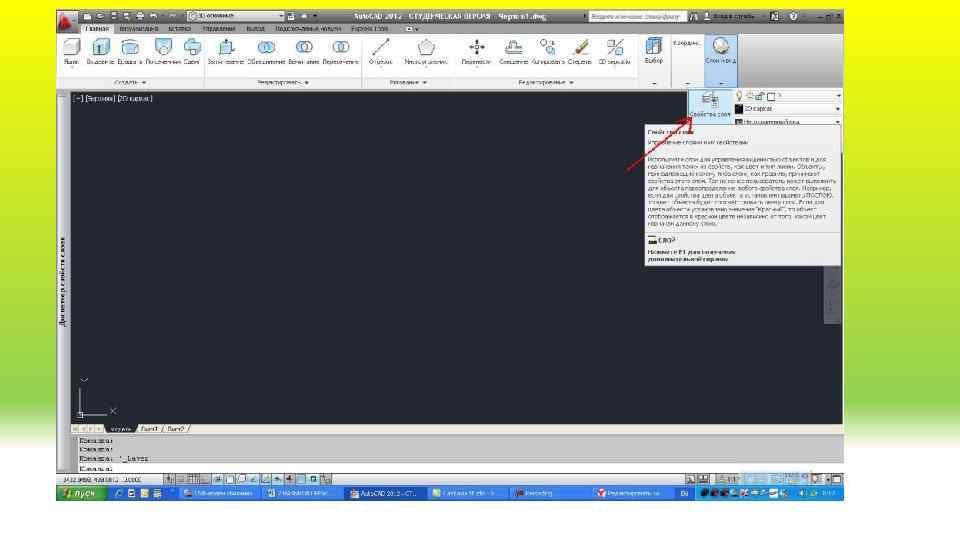

В других рабочих пространствах вызов «диспетчера слоев» . В 3 D основные

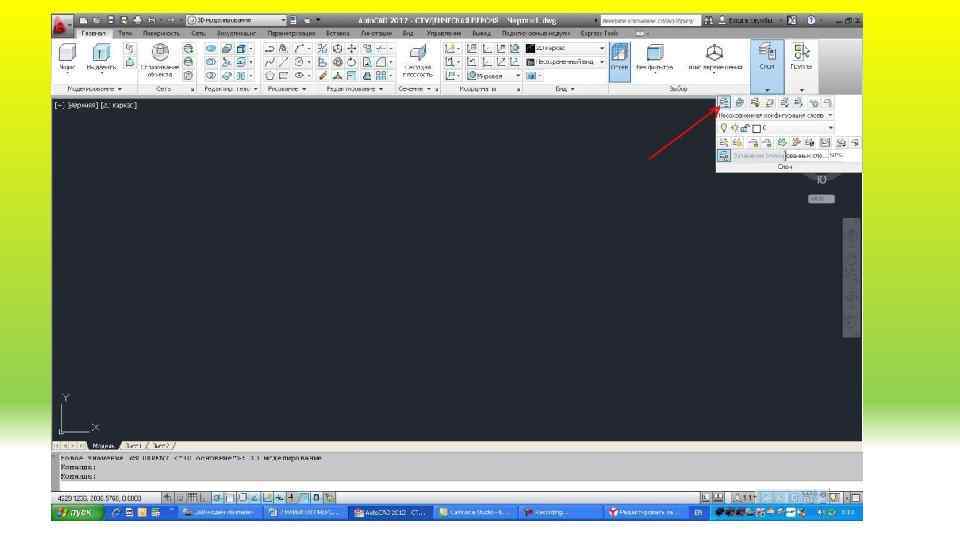

В 3 D моделирование

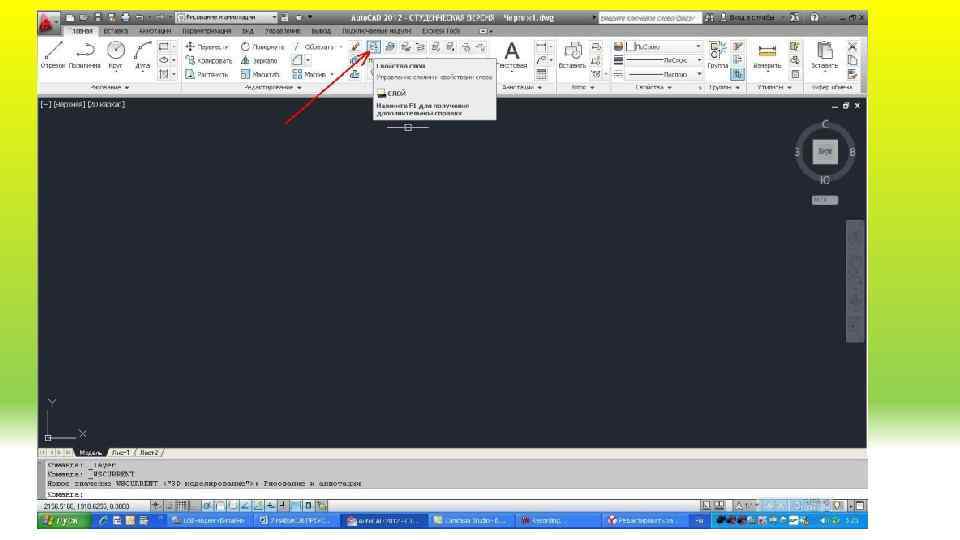

В рабочем пространстве «Рисование и аннотация»

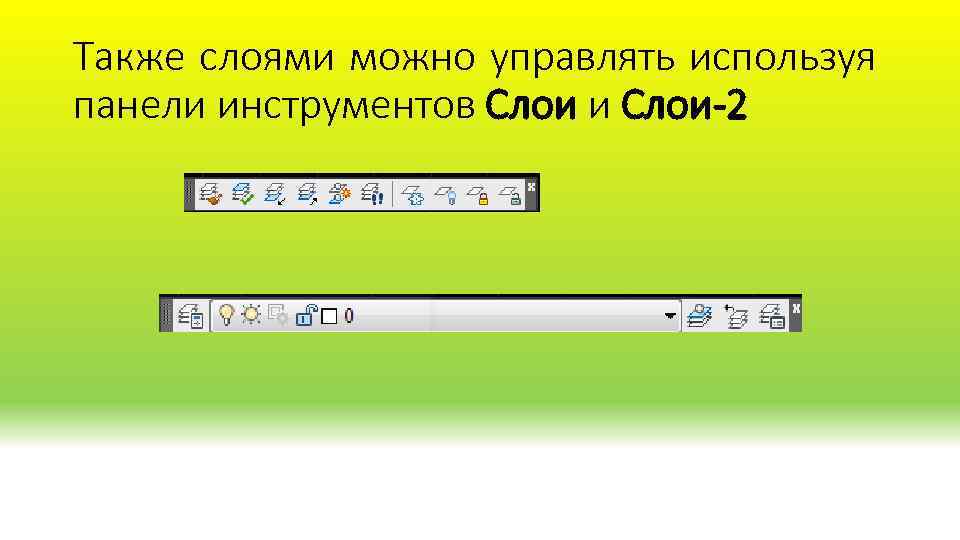

Также слоями можно управлять используя панели инструментов Слои и Слои-2
